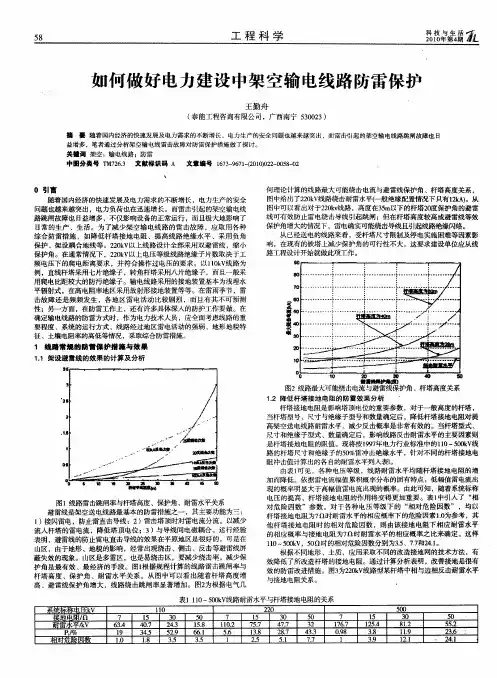

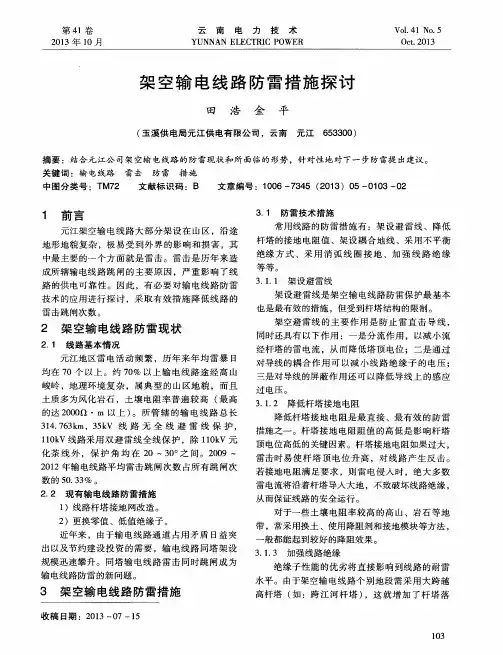

对架空输电线路防雷保护技术进行探讨摘要: 漫长的输电线路常穿过平原、山区,跨过江河湖泊, 延伸到地理条件和气象条件各不相同的以遭受雷击的机会就多,为使输电线路能可靠工作,要求输电线路有好的防雷性能, 基本的防雷措施主要有: 架设避雷线、降低杆塔接地电阻、架设耦合地线、采用中性点非有效接地方式、加强线路绝缘、采用不平衡绝缘、装设自动重合闸装置以及采用线路用避雷器等方式。结合工作实践经验，本文就对输电线路防雷技术保护进行探讨。
关键词: 架空输电线路；防雷保护技术；避雷线；装置
前言：众所周知，电闪雷鸣是一种常见的自然现象，雷电电压高达数百万伏, 瞬间电流可高达数十万安培,造成很大的损失。架空输电线路雷害事故引起的跳闸, 不但影响电力系统的正常供电, 增加架空输电线路及开关设备的维修工作量, 而且由于输电线路上落雷,雷电波还会沿线路侵入变电所。而在电力系统中,线路的绝缘最强, 变电所次之,发电机最弱,若发电厂、变电所的设备保护不完善, 往往会引起其设备绝缘破坏影响安全供电。由此可见,架空输电线路的防雷是减少电力系统雷害事故及其所引起电量损失的关键。做好架空输电线路的防雷设计, 不仅可以提高输电线路本身的供电可靠性,而且可以使变电所、发电厂安全运行得到保障。
一、架设避雷线
按照有关规定，110kv及以上电压等级的输电线路应全线架设避
输电线路防雷技术的应用 李旭鑫 广东电网公司潮州供电局，广东潮州（521000） 摘要：近年来，由输电线路雷害引起的跳闸故障事故仍占有很高的比例，也是困扰输电线路运行维护单位的一个重要难题。因此，有必要对输电线路防雷技术的应用进行研究、探讨，减少因雷害引起输电线路跳闸次数，确保电网安全、可靠运行。 关键词：输电线路；防雷技术；应用 中图分类号：TM726文献标识码：A 文章编号：1003-5168(2012)24-0001-01 因为各种建设条件的需要，很多输电线路和输电设备在大部分情况下都是露天安装，这样一来，自然环境对这些设备的影响会相应变大。对于输电线路而言，最主要的天气影响即为雷击。而输电线路很容易因为雷击出现的强电流而受到严重的损害，从而导致电力系统无法运作。严重的情况下，还会引起火灾，造成生命财产的损失。我国由于很多地方的地形因素不同，环境因素不同，地质因素和经济因素的不同，导致需要输电线路安装的质量也不同。所以在全国范围内开展输电线路的防雷技术的研究难度比较大。 1雷电对输电线路造成的危害 从输电线路以及电网的安全考虑，雷电对输电线路的危害主要有两个方面：一、雷电通过输电线路时，能产生较高的过电压，造成继电保护动作跳闸，运行线路被切断，给经济带来巨大损失；考验电力设备的承受能力和绝缘水平，给人员、电力设备造成威胁。二、雷电会给输电线路带来巨大电流，导致雷电击中点炸毁、燃烧，导致输电导线损坏或熔断，巨大电流产生时有强大的电动力，会造成电力设备不同程度的机械损伤。 电力系统自身的修复能力不能自动恢复雷电导致带来的灾害，造成设备损坏也需要很多时间和人力物力进行检修维护。春季和夏季是雷电发生集中的季节，电力系统在这一时期中断将会带来巨大的经济损失。夜晚、环境恶劣地区的雷电天气发生性较大，也给检修带来困难。此外，运行中的输电线路更容易遭受雷击的可能性。我国每年都有较多的雷电导致停电事故发生的报道，有效的防雷可以大大减少这些事故的发生，对于减少经济损失和提高电网安全可靠运行水平具有极其重要的意义。 2雷害主要原因分析 根据相关专业人士多年的经验，对于山区线路来讲，实际高度的增加以及地形的影响，会导致绕击率较高；而对于平原，丘陵地区的线路来讲，则以反击为主。根据以上的这些特点，山区线路应尽量减小避雷线的保护角，选择较好的防雷走廊，而且，从本质上来讲，最有效的防雷措施依旧是加强绝缘。与山区线路对比，平原和丘陵地区的线路最有效的防雷措施应该是降低接地电阻。 其实导致雷击有很多原因，我们必须准确针对不同的雷害故障进行针对性的分析，再结合以上山区线路和平原、丘陵地区的线路的特点，加以分析，才能获得最好的避雷方案。 首先我们必须清楚，雷击主要是使大地感应电荷中和雷云中的异种电荷，而由雷云造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，而且这些大气过电压可以分为两种类型，一种是感应雷过电压，一种是直击雷过电压。这样，我们就可以明白接地装置的完好与雷害是有直接相关的原因的。 输电线路感应雷过电压最大可达到400KV左右，这种线路的电压尤其对35KV 及以下线路绝缘产生很大的威胁，但对于110KV及以上线路绝缘威胁很小，鉴于这一点，110kV 及以上输电线路雷击故障多由直击雷引起，而且接地装置的完好与雷害是有直接相关的原因的。不论是反击还是饶击形式的直击雷，都对线路安全运行存在着很大的隐患。在采取各种防雷措施之前，我们必须准确针对不同的雷害故障进行针对性的分析，彻底搞清楚雷击的性质，加以分析，才能获得有针对性的避雷方案。应该对雷击性质进行有效分析，才能达到很好的防雷效果。 3 输电线路防雷技术措施 我国目前采取了很多的防雷措施，这些措施的目的就是为了将雷击影响的概率降到最低，使我国电力系统安全正常有效的运行。然而对于输电线路来讲，受雷击的影响概率时却也因为各地的地形因素以及其他的原因，而各不相同。所以，我国由于很多地方的地形因素不同，环境因素不同，地质因素和经济因素的不同，导致需要输电线路安装的质量也不同。所以在全国范围内开展输电线路的防雷技术的研究难度比较大。同时防雷措施的制定还应该考虑成本，尽量使资源的利用最大化，尽量节约电力系统的投资成本，为此，除去安装必要的防雷装置以外，以下几个具体的环节必须要重视。
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 架空输电线路的防雷(标准版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
架空输电线路的防雷(标准版) 1架设避雷线 架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。 通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。 同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kV
及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。 为了起到保护作用，避雷线应在每基杆塔处接地。在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。雷击时，间隙被击穿，使避雷线接地。 2降低杆塔接地电阻 降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。规程要求，有避雷线的线路，每基杆塔的工频接地电阻在雷季干燥时不宜超过表1所列数值。 表1有避雷线输电线路杆塔的工频接地电阻 土壤电阻率Ωm100及以下100～500500～10001000～20002000以上 接地电阻Ω1015202530
内部编号：AN-QP-HT547 版本/ 修改状态：01 / 00 The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis, Implementation, Follow-Up And Interactive Correction, Summary, Etc. 编辑：__________________ 审核：__________________ 单位：__________________ 架空输电线路防雷措施通用范本
架空输电线路防雷措施通用范本 使用指引：本解决方案文件可用于对工作想法的进一步提升，对工作的正常进行起指导性作用，产生流程包括确定问题对象和影响范围，分析问题提出解决问题的办法和建议，成本规划和可行性分析，执行，后期跟进和交互修正，总结等。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.架空输电线路防雷措施正 式版
架空输电线路防雷措施正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护
措施时，要做到“四道防线”，即： 1防直击，就是使输电线路不受直击雷。 2防闪络，就是使输电线路受雷后绝缘不发生闪络。 3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。 4防停电，就是使输电线路建立工频电弧后不中断电力供应。 架空输电线路防雷的具体措施 现对生产运行部门常用的架空输电线路防雷改进措施简述如下： 1架设避雷线 架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用
文件编号：TP-AR-L3224 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 架空输电线路的防雷(正 式版)
架空输电线路的防雷(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1 架设避雷线 架设避雷线是输电线路防雷保护的最基本和最有 效的措施。避雷线的主要作用是防止雷直击导线，同 时还具有以下作用：①分流作用，以减小流经杆塔的 雷电流，从而降低塔顶电位；②通过对导线的耦合作 用可以减小线路绝缘子的电压；③对导线的屏蔽作用 还可以降低导线上的感应过电压。 通常来说，线路电压愈高，采用避雷线的效果愈 好，而且避雷线在线路造价中所占的比重也愈低。因
此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。 同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。 为了起到保护作用，避雷线应在每基杆塔处接地。在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷
浅谈35kV架空输电线路防雷措施及在实际工程中的应用 【摘要】输电线路是传送电能的电力系统中的重要组成部分，本文结合架空输电线路的防雷措施与当地的环境因素，重点分析对新上海庙矿区镇属变电站至某井田煤矿的35kV架空输电线路的防雷设计，工程施工过程中遇到的相关问题及解决办法。 【关键词】35kV输电线路；防雷措施；实际应用 现代社会中，电能是一种最为广泛使用的能源，其应用程度已经成为一个国家发展水平的主要标志之一，随着科学技术和国民经济的发展，对电能的需要量日益剧增，同时对电能质量的要求也越来越高。电力系统中电厂大部分建在动力资源所在地，而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。 根据调研，在国内高压输电线路跳闸事故中，因雷击引起的线路跳闸事故约占总跳闸事故的40%～60%，特别是在地形复杂、土壤电阻率高的多雷地带，跳闸率更高，严重威胁着电网运行的安全。随着电网建设的不断加强，输电电路越来越多，电能质量要求也越来越高。因此，如何切实有效地制定及改善架空输电线路的防雷措施，从而降低线路雷击跳闸率，一直是设计施工和运行维护工作中的重点。 1 防雷的原则 线路防雷保护首先在于抓好基础工作，目前国内外在雷电防护手段上并没有出现根本的变化，很大程度上要依赖传统的技术措施，我们应该结合当地的地貌、地形、气象环境以及土壤状况，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。 2 新上海庙矿区某井田35kV输电线路工程 新上海庙矿区某某井田位于鄂尔多斯高原西侧，毛乌素沙漠西南边缘，地形呈低缓丘陵地貌，地势开阔，起伏不大，地表多为沙土；气候具有冬寒长、夏热短，干旱少雨、蒸发强烈的特点；全年冻土时间为11月至次年3月，冻土最大深度为90cm；据当地气象台（站）记录年平均为40个雷暴日。现因井田生产建设的需要，需建立一条镇属变电站至煤矿工业广场的35kV架空输电线路。 3 雷击跳闸原因分析 架空输电线路雷击跳闸类型主要有绕击跳闸、反击跳闸、感应跳闸。经过统计分析该地区的输电线路跳闸情况，引起线路跳闸雷击形式主要为反击跳闸和感应雷跳闸。
https://www.doczj.com/doc/21570759.html, 输电线路防雷措施 在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。 输电线路的防雷措施有： （1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。 （2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
https://www.doczj.com/doc/21570759.html, （3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。 （4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。 （6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。能免除线路的冲击闪络，使建弧率降为零。 （7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。 （8）自动重合闸：由于线路绝缘具有恢复功能，大多数雷击造成的冲击闪络和工频电弧在线路跳闸后能迅速去电离，线路绝缘不会发生永久性的损坏和劣化，自动重合闸的效果很好。

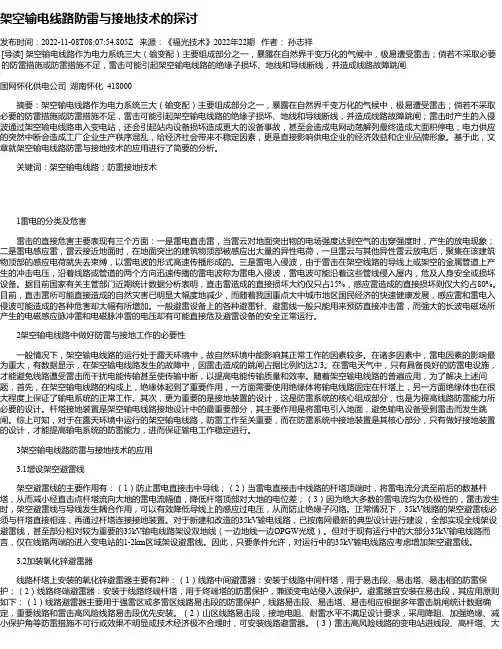

输电线路的防雷保护 摘要：在我国输电线路由于防雷与接地措施不到位，引发的输电线路跳闸的情 况时有发生，对电网安全稳定运行造成重大影响，给地区经济社会的稳定发展带 来了不利，因此，加强输电线路的防雷接地的研究是非常必要的。本文分析了雷 电对输电线路的影响，总结探讨了输电线路的防雷接地常见措施。 关键词：输电线路；防雷；接地 引言： 随着我国经济社会的快速发展，电力企业按照十三五期间要求，贯彻落实“创新、协调、绿色、开放、共享”发展理念，全球能源互联网互通互联，逐步建成网架坚强、安全高效、绿色低碳、友好互动的现代化大电网的实际要求，输电线路 规模的越来越大。然而，在室外架设的输电线路很容易受到自然环境的影响。其中，雷电是影响输电线路的安全运行重要因素之一。因此，加强输电线路防雷接 地措施的落实，是保证电网持续、可靠供电的重要环节。 1 雷电对输电线路的危害 雷电对输电线路的危害主要表现在以下几方面：一是，输电线路中由于雷电 自身的高热效应带来的危害。雷电遇到输电线路时，由于高热效应的原因，被电 流击中的部位会产生高热能，有可能会使线路燃烧或者融化；二是电磁场的危害。由于雷电形成时会有电磁效应，当雷电击中线路时，雷击部位在电磁效应下形成 电磁场，从而使电流量瞬间增大，有可能使线路高温燃烧。三是，雷电所发出的 电波危害。电波也是雷电附带的一种现象，它经常会干扰防雷装置的正常工作， 使其无法有效发挥防雷功能，变为放电器反击输电线路。四是，雷电产生的过电 压的危害。输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压；另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。雷电仍可能绕过避雷线的保护范围而击于导线（绕击）；雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突 然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线 上出现很高的电压。称由于过电压引起绝缘子闪络，导线对地短路，雷电过电压 持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续 放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸。导线上形成 的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很 高的过电压，危及设备绝缘，造成事故。输电线路防雷性能的优劣主要由耐雷水 平及雷击跳闸率来衡量。 2 输电线路的防雷接地措施 2.1 提升绝缘性能 由于地理条件的差异，在一些地区，塔杆之间的跨度较大，这在无形当中就 加大了塔杆落雷的机会。在雷击时，电位高电压大，受绕击的概率大。在高塔杆 上增加绝缘子串，加强线路的绝缘可以有效地进行防护。通常采用并联间隙绝缘子，在雷击闪络时绝缘子和电弧的表面最好不要直接接触，防止操作过电压超过 了保护间隙的承受范围而产生事故。使用并联间隙绝缘子，能够使并联间隙先放电，将雷电导入地面，绝缘子串和线路都不会受到损坏。此外，可以直接使用肉 眼观测并联间隙绝缘子，这样维护起来也比较便利。此外，也可以使用差异绝缘法，在同一个塔杆上面的三相绝缘性能是不同的，最下面的绝缘子比上面的多， 这样，在出现了雷击时，导线的绝缘体会最先穿透，雷电会沿着塔杆进入到地面，
第九章输电线路的防雷保护 本章要求： 输电线路的感应过电压：雷击大地和雷击杆塔时导线上感应过电压的计算 输电线路上的直击雷过电压和耐雷水平 建弧率及雷击跳闸率的计算。 输电线路防雷措施及作用分析 由于输电线路长度大，分布面广，地处旷野，易受到雷击。输电线路上出现的大气过电压有两种：一种是雷击于输电线路引起的，称为直击雷过电压； （1）雷直击导线，无避雷线的线路最易发生，但即使有避雷线，雷电仍可能绕过避雷线的保护范围而击于导线（绕击）。 （2）雷击杆塔或避雷线强大的雷电流通过杆塔及接地电阻，使杆塔和避雷线的电位突然升高，杆塔与导线的电位差超过线路绝缘子闪络电压时绝缘子发生闪络，导线上出现很高的电压。这种杆塔电位升高，反过来对导线放电，称为反击。 另一种是雷击线路附近地面而引起的，由于电磁感应所引起的，称为感应雷过电压。（3）雷击输电线路附近大地：当雷击导线水平距离65m以外的大地时(更近的落雷由于线路的引雷作用而击于线路)，由于空间电磁场的急剧变化，在导线上感应出的过电压，称为感应雷过电压。 感应雷过电压的危害： （3-1）引起线路跳闸，影响正常供电 由于过电压引起绝缘子闪络，导线对地短路，雷电过电压持续时间短（几十μs），继电保护装置来不及动作，但工频续流沿放电通道继续放电，在形成稳定燃烧的电弧后，则继电保护装置将使断路器跳闸，影响正常送电。 （3-2）雷电波侵入变电站 导线上形成的雷电过电压波，最终将侵入变电站，经复杂的折反射后，在电气设备上出现很高的过电压，危及设备绝缘，造成事故。 输电线路防雷性能的优劣主要由耐雷水平及雷击跳闸率来衡量。 耐雷水平：雷击线路时线路绝缘不发生冲击闪络的最大雷电流的幅值，单位为KA。线路的耐雷水平越高，线路绝缘发生冲击闪络的机会就越小。 雷击跳闸率：每100km线路每年有雷击所引起的跳闸次数。是衡量线路防雷性能的综合指标。 线路防雷问题是一个综合的技术经济问题，在确定线路的具体防雷措施时，应根据线路的电压等级、负荷性质、系统运行方式、雷电活动的强弱、地形地貌的特点和土壤电阻率的高低等条件，特别要结合当地原有线路的运行经验通过技术经济比较来确定。
编号：AQ-JS-03414 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 架空输电线路防雷措施Lightning protection measures for overhead transmission lines
架空输电线路防雷措施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科 学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即： 1防直击，就是使输电线路不受直击雷。 2防闪络，就是使输电线路受雷后绝缘不发生闪络。 3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。 4防停电，就是使输电线路建立工频电弧后不中断电力供应。
架空输电线路防雷的具体措施 现对生产运行部门常用的架空输电线路防雷改进措施简述如下： 1架设避雷线 架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位； 2）通过对导线的耦合作用可以减小线路绝缘子的电压； 3）对导线的屏蔽作用还可以降低导线上的感应过电压。 通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。因此，110kV及以上电压等级的输电线路都应全线架设避雷线。 同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。
输电线路的防雷保护 摘要：不同类型的雷击，在不同的线路所产生的感应雷过电压及直击雷过电压是不同的。通过对不同输电线路的感应雷过电压及直击雷过电压分析，得出输电线路应有的耐雷水平。 关键词：电输线路，防雷，耐雷水平 abstract: different types of lightning, in different line produced by the induction lightning overvoltage and sings rem overvoltage is different. through different transmission line induction lightning overvoltage and sings rem overvoltage and analysis of the transmission line should have lightning resisting level. key words: electric lose lines, prevents thunder, lightning resisting level 中图分类号：f407.61 文献标识码：a 文章编号 前言：据统计，电力系统雷害事故中，线路的雷害事故占很大比例。线路雷害事故引起的跳闸，影响系统的正常供电，增加维修工作量，而且雷电波还会沿线路侵入变电站。 1输电线路的防雷措施 雷击暴露在空气中的架空输电线路有4种如图1所示。分别是：雷击线路附近地面、雷击塔顶、雷击避雷线和雷击导线。根据过电压形成的过程来分，上述4种雷击情况可分两类：感应雷过电压和
编号：SM-ZD-12767 架空输电线路防雷措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
架空输电线路防雷措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。 架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即： 1防直击，就是使输电线路不受直击雷。 2防闪络，就是使输电线路受雷后绝缘不发生闪络。 3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。 4防停电，就是使输电线路建立工频电弧后不中断电力
仅供参考[整理] 安全管理文书 输电线路的防雷技术措施 日期：__________________ 单位：__________________ 第1 页共7 页
输电线路的防雷技术措施 随着经济的发展,对输电线路供电可靠性的要求越来越高。同时伴随着电网的发展,雷击输电线路引起的跳闸、停电事故绝对值也日益增多。据电网故障分类统计表明,在我国跳闸率较高的地区,高压线路运行的总跳闸次数中,由于雷击原因的事故次数约占(50～70)%。尤其是在多雷、土壤电阻率高、地形复杂的山区,雷击输电线路引起的事故率更高,带来巨大的损失。要保障线路安全运行；应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效的防雷措施。 1雷害原因分析 输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立 放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。 输电线路感应雷过电压最大可达到400kV左右，它对35KV及以下线路绝缘威胁很大，但对于110kV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。直击雷又分为反击和绕击，都严重危害线路安全运行。在采取各种防雷措施之前，应该对雷击性质进行有效分析，准确分析每次线路故障的闪络类型，采用针对性强的防雷措施，才能达到很好的防雷效果。 反击雷过电压是雷击杆顶和避雷线出现的雷过电压，主要与绝缘强度和杆塔接地电阻有关，一般发生在绝缘弱相，无固定闪络相别，所以对于反击雷过电压应采取降低杆塔接地电阻，加强绝缘，提高耐雷水平。 第 2 页共 7 页
论输电线路防雷措施的开展应用 发表时间：2019-06-05T17:01:56.317Z 来源：《电力设备》2019年第2期作者：郭俊[导读] 摘要：输电线路作为电网的重要组成部分，承担着电力能量传输的重要作用。（四川雅安电力集团（股份）有限责任公司四川雅安 625000）摘要：输电线路作为电网的重要组成部分，承担着电力能量传输的重要作用。输电线路的正常运行易受气象、自然环境、地形条件等因素的制约，雷电作为一种常见因素长期影响着输电线路的正常运行。近年来，随着电网建设的快速发展和强对流天气的增多，雷害故障呈现出一些新的特点，输电线路防雷工作面临新的课题。本文对输电线路雷击故障对应措施做初步的探讨。 关键词：雷电；输电线路；对应措施引言： 雷电是自然界频繁发生的一种高强度的电磁脉冲现象，因其影响面大，受到了气象、航天、航空、电力石油诸多部门的广泛关注，其中，电网因其具有广域分布特征，特别是输电线路暴露在自然之中，所经之处大多为旷野、丘陵或高山，更易受到雷电的冲击。雷电已经成为严重影响电网安全运行的重要因素。为实现输电线路防雷工作取得实质性效果，首先需通过雷击故障调查分析，对故障机理进行分析判定，掌握雷击故障时空分布规律和特点。然后根据雷击故障相关规律和特点，通过输电线路地形因素、电压等级及线路重要程度的区别，突出重点，开展不同区域、不同电压等级、不同重要性线路防雷对应措施，提高输电线路的防雷水平，减少雷害造成的电网和设备故障，保障电网安全可靠运行。 一、防雷措施的开展应用 针对引起线路雷击跳闸的原因，输电线路雷击故障对应措施首先应该突出重点，结合目前各种应用成熟的软硬件设施，有针对性的采用各种有效措施为线路设置有力的防雷屏障，提高输电线路耐雷水平，根本上降低雷击跳闸率，提高电网安全运行的可靠性。现总结及制定相应技术措施如下： 1．雷电定位信息系统应用 雷电定位系统是我国电力系统近年来在雷电工程技术领域应用广泛的雷电监测技术手段。在雷电定位技术及其系统自主研发以及雷电监测网的建设上，积累了大量的监测资料。利用雷电定位信息系统，分析线路各段的落雷密度，再结合地形地貌，为制定相应措施提供依据。 雷击故障点快速定位：雷击故障点快速定位与传统手段相比，雷电监测网在s级时间内就能定位雷击故障杆塔或雷击点，极大提高了巡线工人劳动生产率。 雷电参数统计：雷电定位系统能统计线路走廊内比如雷电日、雷电时、雷电数、地面落雷密度、雷电流幅值等防雷工程设计领域重要的雷电参数基础数据。比如地闪密度划分就是根据雷电定位系统的大量基础数据，将雷电活动频度分为以下4个等级、7个层级。表1：地闪密度等级划分表 输电线路防雷水平评估：根据雷电定位系统中线路沿线走廊的雷电日、地闪密度和雷电流幅值的统计结果，可找出输电线路易受雷击并发生闪络的薄弱线段，即“易闪段”，供工程设计和运行参考。 2．防止雷电反击故障技术措施应用改善接地电阻：接地电阻的高低是影响杆塔顶电位高低的关键性因素。杆塔雷电冲击电位由杆塔电感、接地电阻和雷电流幅值决定。接地电阻如果过大，雷击时易使杆塔顶电位升高，对线路产生反击；当杆塔接地电阻降低时，雷击塔顶时塔顶电位升高幅度降低，绝缘子所承受的过电压程度也有所降低，从而提高耐雷水平。基于经济性和安全性的考虑，将接地电阻降到10欧是比较合适的。增强绝缘配置：由于输电线路在山区、峡谷等特殊区段需采用大跨越高杆塔，这就增加了杆塔着雷的机率。绝缘配置是影响线路耐雷水平的重要参数，对于杆塔可采取绝缘子调爬、增加绝缘子调爬、改用大盘径悬式绝缘子、增大塔头空气间距来提高其防雷性能。安装线路避雷器：当雷电反击在绝缘子串两端产生的雷电过电压超过避雷器的动作电压时，避雷器动作，从而限制设备上的过电压，保护线路。绝缘子串加装线路避雷器可防止闪络发生，安装线路避雷器于线路易击段、易击杆，能够有效降低反击跳闸率。但由于避雷器相对价格比较昂贵，线路杆塔数量多，加装成本太高，为使得安装更科学、经济，安装避雷器应结合雷电定位系统，对没有雷击跳闸记录，但落雷密度大，反击耐雷水平低的杆塔，可根据现场实际安装避雷器提高线路反击耐雷水平。 3．防止雷电绕击故障技术措施应用地线零度或负保护角：由于地线保护角与线路绕击率明显成正比关系；随着保护角的变大，绕击率显著增大。减小地线保护角是防止超高压线路绕击的主要措施，若地线的保护角过大，会使导线不在地线的保护范围之内，容易发生绕击。国网公司对其输电线路地线保护角作了如下的要求： 表2：重要线路地线保护角选取表
架空输电线路的防雷保护与措施 发表时间：2019-01-08T17:12:22.577Z 来源：《电力设备》2018年第24期作者：于文滔[导读] 摘要：随着科技的发展，电力已成为最重要的资源之一，如何保证电力的供应对于国民经济发展和人民生活水平的提高都有非常重要的意义。 （广东电网有限责任公司清远供电局 511500）摘要：随着科技的发展，电力已成为最重要的资源之一，如何保证电力的供应对于国民经济发展和人民生活水平的提高都有非常重要的意义。输电线路的防雷保护就是重点之一。架空输电线路分布很广，地处旷野，易遗受雷击，线路的雷害事故在电力系统总的雷害事故中占很大比重。因此要研究防雷原则，及时做好相应措施。 关键词：输电线路；雷击跳闸分析；保护措施；雷电；防雷装置 一、线路防雷的基本原则 防雷的基本原则就是提供一条使雷电 (包括雷电电磁脉冲辐射)对大地泄放的合理低阻抗路径，而不是让其随机性选择放电通道．其含义就是要控制雷电能量的释放与转换。 1.1防绕击 线路直击雷事故有绕击和反击两种，线路的绕击耐雷水平远低于其反击耐雷水平。输电线路最有效的保护，是采用接地的避雷线。输电线路饷屏蔽系统由地线、杆塔和大地三者构成．输电线路发生绕击跳闸事故可归咎予屏蔽系统的引雷能力不够。对于具体情况，增强某一屏蔽体的引雷能力，可有效地防止绕击跳闸事敝的发生。 1.2防反击 避雷线或塔顶上落雷后，雷电流沿避雷线流入杆塔。由于杆塔或其接地引下线的电感和杆塔接地电阻的压降，塔顶的电位可能达到足以使线路绝缘发生反击的数值，这样仍会造成跳闸搴故。防止发生反击最有效的方法是降低秆塔的接地电阻。此外，还可以采取适当加强绝缘、在雷电强烈地区加装耦合地线以增大避雷线对导线的耦合系数等辅助方法来防止发生反击。 1.3防止雷击闪络后建立工频短路电弧 一般送电线路的绝缘在雷击闪络后，不会每次都能建立稳定的短路电弧。加强线路绝缘可以减少绝缘子串上的工频电场。降低建立稳定工频电弧的概率，从而可以抑制绝缘子串闪络后工频短路电弧的建立。 1.4保证线路不间断供电 根据运行经验，送电线路雷击闪络或短路多为瞬时性故障。当线路跳闸后电弧就会自行熄灭，绝缘子的电气强度即可完全恢复，如将线路重新合闸，就能继续恢复供电，保证用户正常生产。因此架空输电线路应广泛采用自动重合闸装置，这对提高供电可靠性有着十分重大的作用。 1.5特殊杆塔重点防护 对于送电线路上个别绝缘比较薄弱和需要重点保护的杆塔或设备，例如大跨越档特殊高杆塔等均须加以保护，一般可以改善接地，同时对特殊杆塔还应考虑适当加强其绝缘，安装线路避雷器等。线路的跳闸往往是由于个别绝缘弱点在雷击时发生闪络引起的，所以消除这些绝缘弱点并加强对它们的保护是保证送电线路安全运行十分重要的手段。 二、线路防雷的基本措施 为降低输电线路的雷击跳闸率，提高线路耐雷水平，保证安全连续运行，输电线路防雷常采用以下措施： 2.1架设避雷线等防雷装置 架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位； 2）通过对导线的耦合作用可以减小线路绝缘子的电压； 3）对导线的屏蔽作用还可以降低导线上的感应过电压。 通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。因此，110kV及以上电压等级的输电线路都应全线架设避雷线。同时为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。 2.2降低杆塔接地电阻 降低接地电阻是提高线路耐雷水平防止反击的有效措施。配合架设避雷线，降低杆塔接地电阻可以减小雷击杆塔时的电位升高。对于架设有避雷线的杆塔，我们都设置了接地装置。同时，要重视无避雷线杆塔的接地。无避雷线水泥杆、金属杆塔的接地电阻虽然一般不限制，但在年平均雷暴日超过40天的地区，接地电阻也不宜超过 30Ω(可减少由于雷击线路而引起多相短路和两相异点接地引起的断线事故)。 现行规程对杆塔接地电阻的要求见表 2，在雨季干燥时，每基杆塔的工频接地电阻不宜超过表中所列数值。 表 1 有避雷线输电线路杆塔的工频接地电阻 2.3架设耦合地线 若线路所经地区的七壤电阻率较高 (在2000Ω?m及以上)难以降低接地电阻，而且雷击跳闸频繁时，可在导线下方4～5 米处架设耦合地线。其作用是连同避雷线一起来增加它们与导线间的耦合系数，增大杆塔向两侧的分流作用，从而在雷击塔顶时使线路承受的过电压显著减小。运行经验表明，耦合地线可使线路雷击跳闸率下降50％左右。 2.4采用中性点非有效接地方式 我国35kV及以下电网一般采用中性点不接地或经消弧线圈接地的方式。这样可使雷击引起的大多数单相接地敝障自动消除，不致造成雷击跳闸。在两相或三相闪络时，因先对地闪络相的导线相当于一条避雷线，由于其对末闪络相的耦合作用，使未闪络相绝缘上的过电压下降。为了更好的发挥这一作用，并减少雷击引起的多相短路和两相异点接地引起的断线事故，铁塔和钢筋混凝土杆宜接地，接地电阻不受限制，但多雷区不易超过30 ?。
架空输电线路的防雷设计 摘要:输电线路的垂直高度落差较大，冷暖空气更易交汇，空气对流现象频繁， 这些是导致输电线路经常发生雷击的主要原因。在防雷保护过程中，可采取加强 架空线路的绝缘水平，改善接地装置，安装侧向避雷针，减小线路保护角，安装 氧化锌避雷器等措施来提高输电线路的防雷水平，最大程度减少输电线路因雷击 而造成的经济损失。 关键词:输电线路；防雷技术设计；运维措施 引言 架空输电线路大多较长，且沿线经过山岭、丘陵、跨越河流、湖泊，在雷电 活动频繁地区，遭受雷击的机率较高。雷击架空输电线路引起跳闸是最常见的雷 害事故，不但影响电力系统的正常供电，增加线路及开关的维护工作，而且由于 输电线路上落雷，雷电波会沿线路侵入变电站，若变电站设备保护措施不完善或 失灵，往往会损坏站内设备的绝缘，造成重大损失。为此，在输电线路的设计中 必须重视防雷设计，通过采取综合的防雷措施，以提高线路的耐雷水平，降低雷 击跳闸率，确保线路和站内设备的安全运行，进而提高电网供电可靠性。 1雷害事故发生的原因 输电线路发生雷害事故主要有雷电绕击闪络、反击闪络两种原因。分析雷害 事故发生的原因，有助于针对性地实施防雷对策。 1.1雷电绕击闪络 输电线路一般均架设避雷线以保护导线免遭雷击，但并非绝对有效，仍存在 雷电绕过避雷线击中导线的情况。由于雷电直接击中导线，导线上的雷击过电压 值很高，当过电压值超过线路绝缘的耐受电压水平，则会发生冲击闪络，引起跳闸，这种闪络称为雷电绕击闪络。从线路遭受雷击的情况看，虽然绕击的概率很低，但由于导线上的雷击过电压值很高，所以因绕击发生的跳闸事故占雷击跳闸 事故的比例超过60%。 1.2雷电反击闪络 雷击避雷线档距中央时，雷电流迅速向两侧运动，经杆塔和接地体流入大地。为避免档距中央雷击过电压击穿空气间隙，闪击至导线上造成跳闸事故，设计时 应保证在档距中央，导线与避雷线间的距离S≥0.012L+1m（L为档距，单位m； 气温+15℃，无风、无冰）；雷击杆塔顶部时，雷电流一部分经杆塔和接地体流 入大地，另一部分经避雷线向两侧运动，通过其它杆塔和接地体流入大地。上述 两种雷击情况，强大的雷电流经杆塔和接地体流入大地时，因杆塔电感和冲击接 地电阻的原因，使塔顶电位升高，当塔顶电位与相导线的感应电位差超过线路绝 缘子串的50%冲击放电值时，导线与杆塔之间就会发生闪络，引起跳闸，这种闪 络称为雷电反击闪络。 2防雷技术措施 2.1合理选择输电线路路径及绝缘方式 1）结合架空输电线路防雷要求，为了使其能够处于良好的运行状态，降低雷击事故发生率，则需要重视该输电线路路径的合理选择。具体表现为：在架空输 电线路建设计划实施前，需要对其所在区域进行实地考察，结合地理位置、气候 条件等，确定最佳的输电线路架设方案，给予其应用中的防雷水平提升必要的支持；在选择架空输电线路架设方向的过程中，应避开易遭受雷击因素影响的区域，像山区的风口地带、茂密的森林、大型水库、河谷以及峡谷的顺风地区等，从而
110千伏高压输电线路的防雷保护 摘要：在电力系统中,由于架空输电线路所处的地理环境,相对于电力系统的其他设备,架空输电线路遭受雷击的几率远远大于其他系统。本文通过对雷击线路的危害及线路雷击跳闸的两种主要表现形式的特点进行了介绍和分析,并结合架空线雷害事故的形成的4个阶段特点和多年运行实践经验提出了防范保护措施。 关键词：高压输电线路雷击跳闸分析保护措施 引言 电网中的事故多以输电线路的故障为主,而输电线路的故障又以雷击跳闸事故最为突出,尤其是架设于山区的线路,线路故障大多是由于雷击跳闸引起的。笔者通过对输电线路雷击跳闸情况及防雷工作进行总结,提出改进建议,对提高输电线路的雷电防护能力,以期能够促进电网的稳定运行。 1、线路雷击跳闸的两种主要表现形式 一种是直击雷，是指带电云层与大地上某一点之间发生迅猛的放电现象。直击雷威力巨大，雷电压可达几万伏至几百万伏，瞬间电流可达十几万安，在雷电通路上物体会被高温烧伤甚至融化。直击雷多为击于塔顶及塔顶附近的避雷线，一般造成该塔一相或多相瓷瓶闪络。 另一种是绕击雷，是绕过避雷线击于导线上，绕击雷多发生在大跨越档和线路周围空旷地区。一般造成边相瓷瓶串闪络，该边相应该是迎着雷云走向的一侧，有时因雷电流较大，雷绕击导线后雷电流沿导线两侧传递，也会造成该档相邻的杆塔同相瓷瓶串闪络，当较大的雷电流绕击在靠一侧杆塔的导线上时，造成该塔的瓷瓶串闪络，同时由于雷电流大，在通过杆塔入地时造成塔顶电位高，同样可以引起反击造成其它相瓷瓶闪络。 2、改善和降低雷击跳闸率的技术防范措施 2.1开展雷电参数的分析工作 结合输电智能巡检系统科技项目的实施,对110kV及以上输电线路杆塔均实现GPS卫星定位,并将数据输入雷电定位系统中去。今后凡是地区内出现雷电日时,都可及时查询输电线路附近雷电活动情况,进行雷电活动参数的分析,以确定线路可能遭受雷击的几率,划分出输电线路遭受雷害的等级,并采取相应的防雷措施。 2.2架设避雷线
