超高泵送混凝土技术
超高泵送混凝土技术一般是指泵送高度超过200m的现代混凝土泵送技术，近年来，随着经济和社会发展，泵送高度超过300m的建筑工程越来越多，因而超高泵送混凝土技术已成为超高层建筑施工中的关键技术之一。超高泵送混凝土技术是一项综合技术，包含混凝土制备技术、泵送参数计算、泵送机械选定与调试、泵管布设和过程控制等内容。
1.主要技术内容
混凝土制备与性能要求
（1）原材料的选择
应选择C2S(2CaOoSiO2)含量高的水泥，对于提高混凝土的流动性和减少塌落度损失有显著的效果；粗骨料宜选用连续级配，应控制针片状含量，而且要考虑最大粒径与泵送管径之比；细骨料选用中砂，细砂会使混凝土变得干涩，而粗砂容易使混凝土离析；采用性能优良的矿物掺合料，如矿粉、硅粉和一级粉煤灰等，可使混凝土获得良好的工作性；外加剂应优先选用减水率高、保塑时间长的聚羧酸型泵送剂，泵送剂应与水泥和掺合料有良好的相容性。
（2）混凝土的制备
通过优化设计和工艺措施，使制备的混凝土具有较好的和易性，流动性高，虽黏度较小，但无离析泌水现象，因而有较小的流动阻力，易于泵送。
（3）泵送设备的选择和泵管的布设
泵送设备的选定应参照《混凝土泵送施工技术规程》JGJ/T10中规定的技术条件来进行，首先要进行泵送参数的验算，包括混凝土输送泵的型号和泵送能力，水平管压力损失、垂直管压力损失、特殊管的压力损失和泵送效率等。
（4）泵送施工的过程控制
混凝土的性能是能否顺利泵送的第一关，应对到场的混凝土进行塌落度、扩展度和含气量的检测，如出现不正常情况，及时采取应对措施；泵送过程中，要实时检查泵车的压力变化、泵管有无漏水、漏浆情况，连接件的状况等，发现问题及时处理。
2.技术指标
（1）混凝土拌合物的工作性良好，无离析泌水，塌落度一般在180～200mm，泵送高度超过300m的，塌落度宜＞240mm，扩展度＞600mm，倒锥法混凝土下落时间＜15s。
（2）硬化混凝土物理力学性能符合设计要求。
（3）混凝土的输送排量、输送压力和泵管的布设要依据准确的计算，并制定详细的实施方案，并进行模拟高程泵送试验。
3.适用范围
超高泵送混凝土适用于泵送高度大于200m的各种超高层建筑。
4.已应用的典型工程
上海金茂大厦，泵送高度382.5m，一次泵送174m3；北京中国国际贸易中心三期A阶段工程，一次泵送高度330m；上海环球金融中心，C60混凝土泵送高度289.55m，C50混凝土泵送高度为344.3m，C40混凝土泵送高度为492m；广州珠江新城西塔工程，C80混凝土泵送高度为410m，C90混凝土泵送高度为167m。
混凝土超高泵送 1. 工程概况 1.1 A 栋主塔楼结构的混凝土强度等级 根据设计图纸的说明，本工程A 栋主塔楼结构的混凝土强度分布状况如下： 序号 部 位 混凝土等级 1 工程桩（人工挖孔桩） C40 2 基础垫层 C15 3 基础底板（4500mm 厚） C45（S8） 4 地下结构剪力墙、柱（非主塔部位） C80 5 主塔楼剪力 墙及其连梁 -4~43层，（泵送高度191.800mm ） C80 44~98层,（泵送高度191.8~419.8mm ） C60 6 梁板（含楼梯板） C40 组合楼板 一般层 C30 18、20、37、39、55、57、73、75、91、93、 94层（避难层与交易层——结构节点层） C40 7 型钢混凝土柱，（泵送高度419.8mm ） C80 1.2 A 栋主塔楼结构的混凝土泵送估算量 A 栋主塔楼结构在正常施工状态下，沿立面标高将保持4个上下层次的混凝土浇筑作业面，分别为： 第一作业层：最上部是核心筒墙体混凝土浇筑，每次施工一层，混凝土量估算约1000立方。 第二作业层：滞后第一作业层5层左右是核心筒水平楼盖混凝土浇筑，每次施工一层，混凝土量估算约50立方。 第三作业层：滞后第二作业层3~4层左右是外筒型钢柱内混凝土浇筑，每次施 工三层，混凝土量估算约900~1500立方。 第四作业层：滞后第三作业层3~4层左右是外筒水平楼盖及核心筒楼梯板混凝土浇筑，每次施工一层，混凝土量估算约 150立方。 1.3 楼层功能及层高分布 A 、入口大堂及商场区（1~4层） 首层大堂及B1/F 层高分别为12m 及 6m 。 B 、办公楼区（5~74层） 5/F-72/F 为办公室楼层, 其中15/F, 20/F, 34/F, 41/F, 52/F, 57/F, 70/F 为贸易办公楼层。办公楼层高为4.2m 而贸易办公层层 高为4.73m 。 39/F-40/F 为空中转换层, 两层转换层 层高分别为5m 及4.47m 。 18/F-19/F, 37/F-38/F, 55/F-56/F, 73/F-74/F 为避难层及机电层。避难层 (18/F, 37/F, 55/F 及73/F) 层高为4.2m 。机电层 (19/F, 38/F, 56/F 及74/F) 层高分别为4.47m, 4.2m, 4.47m 及5.7m 。 C 、酒店及特色餐厅区（75~顶层） 76/F -90/F 为酒店客房层, 其层高为3.5m 。 94/F 为酒店大堂, 1/F 则为酒店首层大堂。酒店大堂层高为11m, 酒店首层大堂则为12m 。 75/F 为酒店俱乐部, 其层高为5.5m 。 76/F 为会议室, 其层高为5.5m 。 93/F 为酒店中餐厅, 其层高为5.5m 。
超高泵送混凝土技术 超高泵送混凝土技术一般是指泵送高度超过200m的现代混凝土泵送技术，近年来，随着经济和社会发展，泵送高度超过300m的建筑工程越来越多，因而超高泵送混凝土技术已成为超高层建筑施工中的关键技术之一。超高泵送混凝土技术是一项综合技术，包含混凝土制备技术、泵送参数计算、泵送机械选定与调试、泵管布设和过程控制等内容。 1.主要技术内容 混凝土制备与性能要求 （1）原材料的选择 应选择C2S(2CaOoSiO2)含量高的水泥，对于提高混凝土的流动性和减少塌落度损失有显著的效果；粗骨料宜选用连续级配，应控制针片状含量，而且要考虑最大粒径与泵送管径之比；细骨料选用中砂，细砂会使混凝土变得干涩，而粗砂容易使混凝土离析；采用性能优良的矿物掺合料，如矿粉、硅粉和一级粉煤灰等，可使混凝土获得良好的工作性；外加剂应优先选用减水率高、保塑时间长的聚羧酸型泵送剂，泵送剂应与水泥和掺合料有良好的相容性。 （2）混凝土的制备 通过优化设计和工艺措施，使制备的混凝土具有较好的和易性，流动性高，虽黏度较小，但无离析泌水现象，因而有较小的流动阻力，易于泵送。 （3）泵送设备的选择和泵管的布设 泵送设备的选定应参照《混凝土泵送施工技术规程》JGJ/T10中规定的技术条件来进行，首先要进行泵送参数的验算，包括混凝土输送泵的型号和泵送能力，水平管压力损失、垂直管压力损失、特殊管的压力损失和泵送效率等。 （4）泵送施工的过程控制 混凝土的性能是能否顺利泵送的第一关，应对到场的混凝土进行塌落度、扩展度和含气量的检测，如出现不正常情况，及时采取应对措施；泵送过程中，要实时检查泵车的压力变化、泵管有无漏水、漏浆情况，连接件的状况等，发现问题及时处理。 2.技术指标 （1）混凝土拌合物的工作性良好，无离析泌水，塌落度一般在180～200mm，泵送高度超过300m的，塌落度宜＞240mm，扩展度＞600mm，倒锥法混凝土下落时间＜15s。 （2）硬化混凝土物理力学性能符合设计要求。 （3）混凝土的输送排量、输送压力和泵管的布设要依据准确的计算，并制定详细的实施方案，并进行模拟高程泵送试验。 3.适用范围 超高泵送混凝土适用于泵送高度大于200m的各种超高层建筑。 4.已应用的典型工程 上海金茂大厦，泵送高度382.5m，一次泵送174m3；北京中国国际贸易中心三期A阶段工程，一次泵送高度330m；上海环球金融中心，C60混凝土泵送高度289.55m，C50混凝土泵送高度为344.3m，C40混凝土泵送高度为492m；广州珠江新城西塔工程，C80混凝土泵送高度为410m，C90混凝土泵送高度为167m。
混凝土超高泵送施工方案 一、编制依据 （1）****汇名邸三期设计图纸； （2）****汇名邸三期施工组织设计； （3）国家相关的施工规范和规程以及政府相关制度和规定； （4）我单位施工技术力量、现场周边条件及类似工程施工经验。 二、工程概况 1、建筑工程概况 ****汇名邸三期项目，位于长沙市雨花区韶山中路489 号，韶山路与新建路交叉口的东北方向，是集购物、餐饮、娱乐、休闲、办公等为一体的多功能复合型超高层商业中心。总建筑面积约14.7万m2，由A#栋超高层塔楼，B、C、D#栋商业裙楼组成，地下设三层地下室。A#栋塔楼地上49层，总高度205.75m；B#栋裙楼地上4层，总高度23.95m；C#栋裙楼地上3层，总高度16.15m；D#栋裙楼地上4层，总高度21.35m。 本工程塔楼基础类型为人工挖孔灌注桩，结构类型为框架-核心筒结构；裙楼基础类型为柱下独立基础，结构类型为框架结构。 2、混凝土超高泵送概况 塔楼核心筒剪力墙、外框架柱混凝土强度等级为C40～C60，梁板混凝土强度等级为C30～C40，混凝土泵送高度达210m。 三、设备选型 1、设备选型依据 1.1、配管水平换算长度计算 塔楼计划泵送高度210m，先进行核心筒混凝土施工再进行外框架混凝土施工，拟中联HBT90.21.220S型输送泵，根据现场情况，按最长路径拟配管： 地面布置150mm～125mm变径管1个、40m水平管、R=1.0m的90°弯管2个；垂直向上配管时，按布置R=1.0m的90°弯管6个、210m垂直管计算；混凝土施工层按水平管长度按最大不超过20m 计算，最终与布料杆连接，布料杆最大布料半径39m，末端软管长度3m。 配管水平换算长度计算： L=（l1+l2+…）+k（h1+h2+…）+f m+b n1+t n2 式中： L——配管的水平换算长度（m）；
混凝土泵送基本知识 一、概述 用混凝土泵沿管道输送的混凝土拌合物称为泵送混凝土。由于它与传统的混凝土施工方法不同，所以对混凝土的要求也不一样，不但要满足设计规定的强度、耐久性等，还要满足管道输送对混凝土拌合物的要求，即混凝土拌合物应有良好的可泵性。所谓可泵性是指混凝土拌合物应具有顺利通过管道，摩擦阻力小，不离析，不阻塞，粘聚性好的性能，因此不是任何一种混凝土拌和物都能泵送，不能用随意配方得到的混凝土在泵机上作输送试验，否则将造成故障。 二、泵送混凝土原材料的选择 1、粗骨料 ①粗骨料品种和质量 泵送混凝土可采用卵石、碎石、卵石和碎石混合骨料。卵石骨料混凝土的可泵性最好，混合料次之，碎石稍差，碎石中针片状骨料，孔隙率较大的碎石（如火山石、多孔骨料）其泵送性能较差，易出现堵管现象，应严格加以控制。 ②粗骨料最大粒径 粗骨料最大料径受输送管道最小口径的限制可允许少量高一级超径骨料滑入，但其比例不超过2%。 ③粗骨料的颗粒级配 混凝土的可泵性对于粗骨料级配间断或不均的反应十分敏感，不是粗骨料粒径越小越好，也不是小径骨料越多越好，重要的是合理的级配，粗骨料的级配应符合下表要求：
（注：括号内为参考值） 2.细骨料 混凝土拌合物之所以能在输送管中顺利流动是由于砂浆润滑管壁而骨料悬浮在灰浆中的缘故，因而细骨料对可泵性的影响比粗骨料大，必须使用骨料有良有好的级配，细骨料通过筛子的重量百分比见下表： 3.泵送混凝土配合比 泵送混凝土配合比设计的目的是根据本工程对混凝土性能的要求和混凝土泵送的要求，选择原材料并设计出经济指标好、质量优，而且可泵性好的混凝土。 确定泵送混凝土的配合比时，仍可采用普通方法施工的混凝土的配合比设计方法，只是考虑管道输送的特点，在水泥用量、坍落度、砂率等方面予以特殊处理。 （一）坍落度的选择 普通方法施工的混凝土坍落度是根据捣实方式确定，而泵送混凝土除去考虑捣实施工外，还要考虑其可泵性，即要求泵送效率高、不阻塞，不给施工带麻烦。
混 凝 土 超 高 泵 送 1. 工程概况 1.1 A 栋主塔楼结构的混凝土强度等级 根据设计图纸的说明，本工程A 栋主塔楼结构的混凝土强度分布状况如下： 序号 部 位 混凝土等级 1 工程桩（人工挖孔桩） C40 2 基础垫层 C15 3 基础底板（4500mm 厚） C45（S8） 4 地下结构剪力墙、柱（非主塔部位） C80 5 主塔楼剪力墙及其连梁 -4~43层，（泵送高度191.800mm ） C80 44~98层,（泵送高度191.8~419.8mm ） C60 6 梁板（含楼梯板） C40 组合楼板 一般层 C30 18、20、37、39、55、57、73、75、91、93、94层（避难层与交易层——结构节点层） C40 1.2 A 栋主塔楼结构的混凝土泵送估算量 A 栋主塔楼结构在正常施工状态下，沿立面标高将保持4个上下层次的混凝土浇 筑作业面，分别为： 第一作业层：最上部是核心筒墙体混凝 土浇筑，每次施工一层，混凝土量估算约1000立方。 第二作业层：滞后第一作业层5层左右是核心筒水平楼盖混凝土浇筑，每次施工一 层，混凝土量估算约50立方。 第三作业层：滞后第二作业层3~4层左 右是外筒型钢柱内混凝土浇筑，每次施工三层，混凝土量估算约900~1500立方。 第四作业层：滞后第三作业层3~4层左 右是外筒水平楼盖及核心筒楼梯板混凝土浇筑，每次施工一层，混凝土量估算约150立方。 1.3 楼层功能及层高分布 A 、入口大堂及商场区（1~4层）
首层大堂及B1/F层高分别为12m及6m。 B、办公楼区（5~74层） 5/F-72/F为办公室楼层, 其中15/F, 20/F, 34/F, 41/F, 52/F, 57/F, 70/F为 94/F为酒店大堂, 1/F则为酒店首层大堂。酒店大堂层高为11m, 酒店首层大堂则为12m。 75/F为酒店俱乐部, 其层高为5.5m。 76/F为会议室, 其层高为5.5m。 93/F为酒店中餐厅, 其层高为5.5m。 96/F及97/F为特色餐厅,每层层高为5m。 3.5m。 根据高度要求，泵送到419.80米高度的混凝土出口压力大约需要大于20MPa，而按实际需要每小时输送方量不小于80立方，因此必须采用两台混凝土泵同时施工泵送，每台混凝土泵输送量不少于40方。
1、编制依据 1、重庆世纪城A区B组团施工组织设计 2、重庆世纪城A区B组团施工图纸 3、《高层建筑混凝土结构技术规程》JGJ3-2002 4、《混凝土泵送施工技术规程》（JGJ/T-95） 5、《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999） 6、《混凝土外加剂》（GB8076-87） 7、《混凝土外加剂应用技术规程》（GBJ119-88） 8、《普通混凝土配合比设计规程》（JGJ55-95） 9、《混凝土结构工程施工及验收规范》（GB20504-2002） 10、《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53-92）2、工程概况 2.1重庆世纪城A区B组团位于重庆市巴南区，尨洲湾新区，西临龙海大道，交通便捷。总建筑面积.16平方米。地下室一层战时为人防地下掩蔽室，住宅之间为地下车库。
主体结构设计使用年限50年，结构安全等级二级，剪力墙抗震等级三级（26层以上）、四级（26层以下），±0.00以上砼结构环境类别一类，地下室及屋面露天构件砼机构环境类别二类a。 基础形式：柱下独立基础、墙下条形基础及人工挖孔桩。 主体结构：剪力墙短肢结构 2.2施工各部位混凝土设计强度等级（见表2-1） 砼强度等级概况表表2-2
3、施工部署 3.1施工总部署 由于本工程工期紧张，只有充分协调好结构期间的施工才能保证工期，而混凝土泵送又是结构施工中保证混凝土质量、加快施工进度的关键工序。为 3.2施工流水段的划分
3.3施工方法 3.3.1基础垫层及基础底板采用混凝土汽车输送泵； 3.3.2墙体混凝土浇筑采用混凝土输送地泵及布料杆，汽车输送泵配合使用； 3.3.3楼板混凝土浇筑采用混凝土输送地泵及布料杆，塔吊运输配合。 4、施工准备 4.1技术准备 4.1.1组织施工管理人员学习图纸、工程规范、施工质量检验评定标准及图集，加强对方案可行性的研讨，掌握施工的工艺流程、施工方法和技术要求，明确施工部位及质量标准。 4.1.2组织施工管理人员对操作人员开交底会，进行上岗前培训，对方案进行技术安全交底，明确施工部位、施工工序流程、技术要求及质量标准，并对操作者进行书面交底。 4.1.3明确各分部、分项工程技术负责人员及其岗位职责，要认真执行质量“三检制”检验制度，做好安全检查工作，消除质量、安全事故。
高强泵送混凝土的配制 1、原材料的特性及技术质量要求 （1）、水泥：选用质量稳定，性能可靠的42.5普通硅酸盐水泥。 （2）、粗骨料： 由于本工程混凝土现场采用输送泵运输至施工层，故必须考虑混凝土的可泵性。粗骨料采用连续级配，针片状颗粒含量不宜大于10%，泵送高度在50m以下时，输送管径对碎石骨料的比值不大于1:3，泵送高度在50~100m时，为在1:3~1:4。采用优良级配的粗骨料，可以减少用水量，同时也就减少水泥用量，浆骨比低，意味着混凝土结构开裂的倾向就小。 （3）、细骨料：采用广东东莞产中砂，细度模数2.8，含泥量不大于1.4%。 （4）、高效减水剂：采用深圳市安托山混凝土公司减水剂厂生产的缓凝高效减水剂ATS-SP1外加剂。 （5）、粉煤灰：在泵送混凝土中宜掺适量粉煤灰，这样做，一方面是减少水泥用量而不影响混凝土性能，另一方面，加适当的粉煤灰后，在用水量减少的情况下，仍能使混凝土具有良好的可泵性。本工程采用妈湾电厂生产的Ⅰ级粉煤灰。 （6）、拌和水：采用饮用自来水。 2、试配 对高强混凝土的试配，选择了不同的水泥和多种外加剂进行试
验研究，对原材料的质量要求，着重不同水灰比及外加剂、掺合料掺加量调整的配合比试验，确定了高强混凝土的配合比，C60、C50配合比见下表。同时对提供材料的厂家提出了保证质量的要求，并制定了相应的措施。 C60配合比(㎏/ m3) C50配合比(㎏/ m3) 三、质量控制措施 1、混凝土生产过程控制措施 （1）、原材料进场严把关，掌握原材料的变化。对每批进场的原材料按规定进行试验，经试验合格后，方可使用。原材料进场后，应妥善保管、存放，确保使用质量。 （2）、随时进行砂、石含水率及含泥量的测试，并对骨料的级配进行控制，严禁针片状颗粒超标。在骨料的装料、卸料和运输过程中，尽量控制，不使骨料在自重作用下破坏原来的良好级配，严格保证骨料的质量。 （3）、严格执行混凝土生产配合比通知单复核制度，复核合格后方可进行生产。搅拌时，其投料顺序严格按照有关规定执行，粉
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 混凝土输送泵安全技术操作规 程(新版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
混凝土输送泵安全技术操作规程(新版) 1．起动混凝土输送泵后，应仔细检查泵和搅拌装置的运转情况，发现异常立即停机。 2．应随时监视各种仪表和指示灯，发现不正常应及时调整和处理。 3．应保持水箱内储满清水，发现水质混浊并有较多砂粒时应及时检查处理，如系混凝土活塞损坏要及时更换。 4．作业时不准取下搅拌斗格网或乱动其它安全装置，如发现不合格的骨料和杂物应挑出斗外。 5．如发现输送管堵塞应及时处理，必要时应拆管排除堵塞。 6．泵送系统变压力时，不得开启任何输送管道和液压管道，不得随便调整修理和润滑正在运转的部件。 7．作业后，必须将料斗内和管道内的混凝土全部输出，然后对
泵机、料斗、管通进行冲洗。用压缩空气冲洗管道时，管道出口端前方10m内不得站人，对混凝土凝固的部分可用刮刀清除，以保证下次工作安全方便。 8．将两侧活塞运转到清洗室，涂上润滑油，对各润滑点加注润滑油，并涂油防锈。 9．所有控制开关均应回复中位(或切断位置)彻底清扫施工现场。 云博创意设计 MzYunBo Creative Design Co., Ltd.
高性能混凝土超高泵送施工技术研究 发表时间：2018-08-13T11:54:14.600Z 来源：《基层建设》2018年第21期作者：李杰 [导读] 摘要：现代建筑逐渐向超高层方向发展。这对高层建筑施工技术提出了更高要求。 中建二局第二建筑工程有限公司广东省深圳市 518052 摘要：现代建筑逐渐向超高层方向发展。这对高层建筑施工技术提出了更高要求。而对于高性能混凝土超高泵送施工来说，更是一项难度较大的技术。本文通过对泵的选型——现场布管——混凝土配合比优化等方面的探讨和实践，为其它类似工程的施工提供了一定经验。 关键词：超高层；混凝土；泵送技术 引言 混凝土泵送技术主要是结合混凝土泵和输送管道的作用将混凝土运送到超高层楼层施工点实行施工，其具备较多优势，如运输速度快，施工效率高等，同时也是当前超高层混凝土施工过程中的重要施工技术之一，而如何更好地控制施工质量，并保持其施工效率，需要进一步探讨。 1工程概括 工程由办公主楼、裙房、地下车库等建筑组成，总建筑面积约225449m2。地上主楼55层，地下3层。主楼为钢管混凝土框架。钢筋混凝土核心筒结构，核心筒通过钢框架梁与外框20根钢管混凝土柱连成一体。主楼核心筒结构高度254m，剪力墙厚度从1200mm减至 30mm，采用C35~C60混凝土。钢管柱直径为ψ1000-1500，钢管柱混凝土强度等级为C60，钢管柱混凝土浇筑高度254.3m。 2泵送方法及设备选型、配管设计 2.1泵送方法 根据泵送设备性能同时考虑保证混凝土施工过程中连续性和尽可能缩短浇筑混凝土时间，确定采用2泵2管1次直接泵送到顶的泵送施工方法[1]。 2.2混凝土泵选型 根据类似工程施工经验，选定型号为HBT80.18.195RS的大力神混凝土输送泵用于混凝土泵送施工。 2.3配管设计 （1）配管设计原则及对应措施 综合考虑施工现场机械、运输道路、施工用水等的布置，泵管水平部分长度及布置路线，多台输送泵工作时互不干扰等因素；确定2台混凝土输送拖泵设置于主楼的北侧。 （2）混凝土泵管设计及固定 ①泵管选择。超高层混凝土浇筑中，泵管选择是重要的考虑因素。泵管在使用过程中应尽量保持最长的使用周期，我们综合考虑材质、使用寿命、价格及成本等因素后确定选择内径ψ125壁厚8mm的Q345B耐磨无缝钢管作为混凝土输送管道。②水平管布置。按照水平管路的长度。垂直管路高度1/5的原则，本工程建筑高度254.55m，地面水平管路长度应不小于51m。结合2台混凝土泵的停放位置及泵管布置路线，确定1号泵水平泵管的长度为63m，2号泵水平泵管的长度为54m。③泵管固定。利用固定装置将输送泵管固定在混凝土墩、墙体及混凝土梁上，安装高度根据施工实际情况确定，保证每节竖向钢管均有.个以上连接点，每节水平钢管有2个以上连接点。泵管通过带橡胶）型箍与型钢连接件上的钢板螺栓连接固定，型钢连接件与预埋钢板焊接连接[2]。 （3）布料机布置 根据布料机浇筑混凝土时能覆盖整个核心筒及多台布料机之间互不干扰、布料机进管与垂直管道连接部位等因素，确定布置2台布料机，布料机安装位置分别在核心筒低区候梯厅及中高区候梯厅的中间部位。 3超高泵送混凝土技术 3.1概述 超高泵送混凝土技术一般是指泵送高度超过300m的 现代混凝土泵送技术。 3.2技术要点 1）原材料品质。 （1）水泥：有两个主要的技术指标：①用量；②水泥的流变性，即水泥与高性能减水剂的相容性问题。要想获得低用水量、大流动性、且坍落度经时损失小的效果，必须使两者的相容性好，才能达到所需的要求[3]。 （2）细集料：符合标准规范的要求，对于不同强度等级的混凝土应选用不同细度模数的中砂。 （3）掺合料：作为高性能高泵送混凝土重要组成材料更需要从活性、颗粒组成、减水效果、水化热、泵送性能等方面加以平衡选择。 （4）外加剂：多组分复合以及针对具体工程配制特定要求的外加剂已成为外加剂生产厂加强现场服务的重要方面。 2）混凝土配制：①适宜的水泥用量：为保证泵送混凝土的正常输送，应着重考虑水泥用量的强度和可泵性；坍落度：宜控制为 180mm-200mm；③外加剂：应通过试验来确定外加剂的复合组分；④要求最大骨料粒径与管径之比小于1：5，避免在泵送管道中因出现压力大而导致离析现象[4]。 3）混凝土泵送。泵送前应先湿润泵的料斗、泵室、输送管道与混凝土接触部分，检查管路无异常后方可用水泥砂浆润滑泵送。 4起动泵送混凝土泵送 起泵工序是混凝土泵送施工过程中关键而重要的工序，其中管道润湿尤为重要。起动泵送顺利能大大降低爆管、堵管的发生率。本工程C60以上混凝土有12400m2’占总混凝土量的28%。泵管润泵应满足泵管润透、无积水、混凝土不发生离析的原则[5]。起动泵送工艺：泵送水（加一料斗混凝土用水），泵送10个以上行程，水量不小于0.5m3——打开料斗卸料门和7管置于中位——排净混凝土缸和料斗水并关闭卸料门——向料斗内投加2m3砂浆并泵送至搅拌轴以下（剩余约半斗）——泵送混凝土（混凝土罐车高速旋转0.5min），泵送频率小于
超高建筑混凝土的配制及泵送施工技术 发表时间：2016-11-04T16:11:26.817Z 来源：《基层建设》2016年16期作者：张辉 [导读] 摘要：超高建筑混凝土施工过程中对施工技术以及原材料的性能等有着严格的要求，为更好的提升超高建筑泥凝土施工质量，本文对超高建筑混凝土的配制及泵送施工技术进行简要分析，以促进超高建筑的实际使用性能的提升，仅供相关人员参考。 天津霖鑫梦铝塑门窗工程有限公司天津市 300000 摘要：超高建筑混凝土施工过程中对施工技术以及原材料的性能等有着严格的要求，为更好的提升超高建筑泥凝土施工质量，本文对超高建筑混凝土的配制及泵送施工技术进行简要分析，以促进超高建筑的实际使用性能的提升，仅供相关人员参考。 关键词：超高建筑；混凝土配制；泵送技术 引言 泵送技术在超高层建筑的施工中较为常见，是一种主要的施工技术，并且该技术所针对的对象主要是混凝土，在采用这一施工技术进行施工的过程中，应该充分考虑到混凝土的配合比，因为这与泵送技术的实际应用具有密切的联系，要想保证工程在这一环节的顺利进行，应该事先对准备工作做好充分的准备 一、超高建筑混凝土的配制 1、水泥用量 超高层泵送混凝土中水泥用量必须同时考虑强度与可泵性。水泥用量过少，则混凝土的强度达不到建筑要求;水泥用量过大，则混凝土的粘性过大、泵送阻力增大，进而泵送难度增加，吸入效率降低，最终施工难度增加。 2、粗骨料 泵送混凝土中，粗骨料粒径越大，越容易堵管。在超高层泵送中，泵送压力过大，易出现离析现象。大骨料粒径与管径之比不宜大于1︰5，且尖锐扁平的石子要少，否则会增加水泥用量。 3、矿物掺和料 粉煤灰能掺入混凝土拌和物后，使流动性显著增加，而且能减少混凝土拌和物的泌水和干缩当泵送混凝土中水泥量较少或细集料中粒径小于0.315mm含量少时，也可掺用粉煤灰进行弥补矿渣粉的活性极强，掺入矿渣粉后可等量替代水泥，减少了混凝土水化热，延长了混凝土凝结时间，提高了混凝土的耐久性。粉煤灰应选用一级或二级灰，粉煤灰的烧失量指标很重要，不能超过3%，矿粉活性不低于S95级，比如某工程针对特殊的施工要求还添加了微珠掺合料，微珠代替部分水泥，为混凝土带来极好的填充和“滚珠润滑”效应，可降低用水量，增大流动性，提高混凝土的强度和耐久性，是混凝土低碳技术的新组分。 4、坍落度 普通的泵送作业中砼的坍落度在160mm左右最利于泵送，坍落度偏高易离析、低则流动性差。在超高层泵送中为减小泵送阻力，坍落度宜控制在180～200mm，同时为防止砼离析可掺入沸石粉以减少泌水。 5、配合比参数 （1）砂率 输送混凝土的输送管，除直管外还有锥形管、弯管和软管等当混凝土经过锥形管和弯管时，混凝土颗粒间的位置就会发生变化，此时如果砂浆量不足，容易产生堵塞为此，泵送混凝土与普通混凝土相比，要适当提高砂率。 （2）水胶比选择 混凝土中拌和水，除供给水泥水化需要外，还使混凝土拌和物获得必要的施工性能此外，水胶比还与泵送混凝土在输送管中的流动阻力有关，混凝土拌和物的流动阻力随着水胶比的减小而增大。建议利用优良的外加剂性能，采用低水胶比配比，通过试配和压力泌水试验，选择最佳配比。 二、超高层混凝土泵送技术研究 1、超高层混凝土输送管道的布局 管道的布局必须要科学合理，为了高效利用管道，并提升混凝土泵送效率，我们必须要尽量减少弯管道的使用量，在管道的底部也应当设置出水平的管道，从而保证安全。为了保证混凝土的湿润效果，不让其发生干燥凝结，我们应当尽量减少混凝土停留在管道中的时间，可以适当提高泵送压力，尽快把混凝土排出管道。泵送过程中一般会发生比较大的机械振动，因而可能会让泵送管道发生松动，甚至可能会造成管道脱离墙体造成事故，为了保证管道的安全性，我们必须要对管道进行合理布局，必要时使用管道固定装置对垂直管道加以固定。 2、超高层混凝土的泵送压力值。 混凝土的种类是有很多的，有的混凝土强度和硬度低，有的混凝土强度和硬度高，因此，它们的泵送压力值都是各不相同的，高性能混凝土的强度和硬度都是很高的，因而在泵送过程中用到的阻力和普通的混凝土是不同的，摩擦阻力会很高，因此，我们应当做好泵送压力值的合理控制工作。在泵送的时候，压力会出现或多或少的损失，我们必须要把这个因素考虑到泵送工作中来，为了有效保证泵送的安全性和高效性，工程中一般会预留出四分之一的泵送压力余量，这种冗余设计是相当科学和合理的。 3、超高压管道的连接 在通常经验中，超高层建筑工程的泵送方案中会选择有合理的防爆系数和使用寿命的混凝土输送管，以保证整个工程由开始直至结束都不用拆换。1、初段，水平管和约200米以下的垂直管，即压力最大的前段管道，采用壁厚为9mm的耐磨合金钢128mm口径超高压输送管、特制法兰连接、O型圈密封，这种密封圈配合法兰式连接输送管，可以有效的防止漏浆导致堵管；2、末段，基于200米以上楼层的剩余混凝土方量及输送压力已大大降低，从安装作业量、磨损要求及爆管机率考虑，采用壁厚为5mm的普通125mm口径高压输送管。3、初段与末段之间用变径管连接，即一头为法兰连接方式，另一头为卡扣连接方式。 4、超高压水洗技术 由于高性能混凝土在泵送过程中受到的土粘阻力较强且泵送压力大、输送距离远，堵管的可能性会更高，因此，在施工过程中，可以尽量将混凝土的坍落度控制在200mm左右，并在浇筑前打上水泥砂浆，比例为1：1，并在浇筑工序完成后做好泵管的清洁工作。传统的管
混凝土超高泵送专项施 工方案 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
混凝土超高泵送 1. 工程概况 1.1 A 栋主塔楼结构的混凝土强度等级 根据设计图纸的说明，本工程A 栋主塔楼 结构的混凝土强度分布状况如下： 序号 部 位 混凝土等级 1 工程桩（人工挖孔桩） C40 2 基础垫层 C15 3 基础底板（4500mm 厚） C45（S8） 4 地下结构剪力墙、柱（非主塔部位） C80 5 主塔楼剪力墙及其连梁 -4~43层，（泵送高度191.800mm ） C80 44~98层,（泵送高度~419.8mm ） C60 6 梁板（含楼梯板） C40 组合楼板 一般层 C30 18、20、37、39、55、57、73、75、91、 93、94层（避难层与交易层——结构节点层） C40 7 型钢混凝土柱，（泵送高度419.8mm ） C80 1.2 A 栋主塔楼结构的混凝土泵送估算量 A 栋主塔楼结构在正常施工状态下，沿立面标高将保持4个上下层次的混凝土浇筑作业面，分别为： 第一作业层：最上部是核心筒墙体混凝土浇筑，每次施工一层，混凝土量估算约1000立方。 第二作业层：滞后第一作业层5层左右是核心筒水平楼盖混凝土浇筑，每次施工一 层，混凝土量估算约50立方。 第三作业层：滞后第二作业层3~4层左右 是外筒型钢柱内混凝土浇筑，每次施工三 层，混凝土量估算约900~1500立方。 第四作业层：滞后第三作业层3~4层左右是外筒水平楼盖及核心筒楼梯板混凝土浇 筑，每次施工一层，混凝土量估算约150 立方。 1.3 楼层功能及层高分布 A 、入口大堂及商场区（1~4层） 首层大堂及B1/F 层高分别为12m 及6m 。 B 、办公楼区（5~74层） 5/F-72/F 为办公室楼层, 其中15/F, 20/F, 34/F, 41/F, 52/F, 57/F, 70/F 为贸易办公楼层。办公楼层高为4.2m 而贸易办公层层高为4.73m 。 39/F-40/F 为空中转换层, 两层转换层层高分别为5m 及4.47m 。 18/F-19/F, 37/F-38/F, 55/F-56/F, 73/F-74/F 为避难层及机电层。避难层 (18/F, 37/F, 55/F 及73/F) 层高为4.2m 。机电层 (19/F,
超高层混凝土泵送方案 一、编制依据 （1）、设计图纸 （2）、《混凝土结构工程施工及验收规范》（GB 50204-2015） （3）、《混凝土泵送施工技术规程》 (JGJ/T10-2011) （4）、《通用硅酸盐水泥》（GB175-2007） （5）、《混凝土外加剂应用技术规范》（GB50119-2013） （6）、《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006） （7）、《混凝土用水标准》（JGJ63-2006） （8）、《建筑施工安全检查标准》（JGJ95-2011） 二、本工程超高层泵送混凝土概况 1.本工程建筑层数为50层，层高达218m，采用框架核心筒结构，在泵送 混凝土施工中属于超高泵送混凝土。 2.混凝土超高泵送难点分析 （1）、泵送高度高，楼层有50层，混凝土泵送高度达218m。 （2）、泵送混凝土工程量大。 （3）、混凝土强度等级较高，100m以上楼层混凝土强度等级分别为C45、C40、C35、C30，坍落度小，泵送难度大。 （4）、工程施工周期长，需要根据气候条件实时调整配合比。 （5）、混凝土结构耐久性要求高，结构构件耐久年限50年，优化配合比设计，注重施工过程管理和对混凝土的养护。 三、施工方案 （一）、混凝土泵机的选择 1、影响混凝土泵送效果的因素分析
表1.1影响混凝土泵送的因素和保证措施 2、泵的选择 超高层施工对泵及泵管的要求，设备的泵送能力是关键因素之一，其 能力应有一定的储备，以保证输送顺利，避免堵管。同时也应考虑设备配置的可靠性，以便减小设备故障对施工的影响，一旦因设备故障而中止泵送2h 以上时，混凝土在输送管内会出现均质性变差的可能，甚至出现泌水、离析现象，将使整个管道系统内的混凝土报废而严重影响施工质量。可考虑一台泵配置两台发动机，即可同时工作以提高工作效率，也可单独作业，即使其中一台发生故障仍有备用发动机继续工作，大大提高了施工过程的可靠性。此外，两套独立的泵和管道系统也是顺利施工强有力的保障。 （1）、泵送混凝土压力总损失计算 1）、水平管压力损失： l p P ??=11 每米长水平管压力损失：2212211])1([4???+?+?=?v t t k k d p 管道直径： mm d 125= (管道直径125mm 最优） 粘附系数： 100)1.00.3(1??-=s k 速度系数： 100s 1.00.42??-= ）（k 塌落度： 20~18=s 最优取s=20
( 安全论文 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 2020新版浅析混凝土泵送施工 技术 Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.
2020新版浅析混凝土泵送施工技术 【摘要】当前，泵送混凝土技术在我国得到了较为广泛的应用。文章针对混凝土的泵送施工技术问题，从可泵性混凝土的配料、混凝土输送泵的选型和布置、现场输送管道的敷设、混凝土的输送和管道堵塞原因及防止措施等方面作了分析探讨。 【关键词】泵送混凝土；施工技术；配料；管道敷设；管道堵塞 混凝土泵送施工技术在我国发展很快，并已在高层建筑、桥梁、地铁等工程中广泛地应用，经试验研究和工程实践说明，泵送混凝土不仅与砂、石、水泥、泵送剂等材料标准有密切关系，并须有连续的施工工艺，对混凝土泵输送管的选择布置，泵送混凝土供应，混凝土泵送与浇筑等要求较高。 一、可泵性混凝土的配料
1．骨料的级配。骨料级配对泵送性能有很大的影响，必须严格控制。根据钢筋混凝土工程施工及验收规范规定，泵送混凝土骨料最大粒径不得超过管道内径的1/4～1/3。如果混凝土中细骨料含量过高，骨料总面积增加，需要增加水泥用量，才能全部包裹骨料，得到良好的泵送效果。细骨料含量少，骨料总面积减少，包裹骨料的水泥浆用量少，但骨料之间的间隙未被充满，输送压力传送不佳，泵送困难。 2．水泥用量。水泥用量不仅要满足结构的强度要求，而且要有一定量的水泥泵浆作为润滑剂。它在泵送过程中的作用是传递输送压力，减轻接触部件间的磨损，减少磨擦阻力。水泥用量一般为270～320kg/m3。水泥用量超过320kg/m3，不仅不能提高混凝土的可泵性，反而会使混凝土粘度增大，增加泵送阻力。为提高混凝土的可泵性，可添加岩石粉末、粉煤灰、火山灰等，一般常掺加粉煤灰，根据经验，粉煤灰的掺量为35～50kg/m3。 3．水灰比、坍落度。泵送混凝土的水灰比应限制在0.4～0.6，不得低于0.4，水灰比大，混凝土稠度减小，流动性好，泵送压力会
202 超高层混凝土泵送方案与技术措施 本工程甲级写字楼最大泵送高度为280m,属超高程泵送混凝土。超高层混凝土要提前做好混凝土配比的试验研究，明确每个高度施工段及各种环境条件下的最优配合比，优选高性能的泵送设备，确保超高泵送的顺利实施。 23.1 超高泵送混凝土简介 超高程泵送要求混凝土必须具有很好的流动性、体积稳定性和可泵性，但截至目前，国内尚无有关超高泵送混凝土的技术性能要求的规范、标准，我们根据企业以往施工超高层的实际经验，并参考国内外同类工程的有关技术数据和资料，总结出超高泵送混凝土的技术性能要求如表23.1-1所示。 为了确保混凝土的技术性能达到上述指标要求，我们将严控原材料的优选和检验，并根据进度计划提前做好各强度等级混凝土的试配。超高泵送混凝土原材料质量控制见表23.1-2。 泵送出口压力是决定混凝土泵送高度的重要指标，我们将在计算理论泵送所需压力的基础上初定泵的型号，然后根据拟定布置方式计算配管整体水平换算长度等技术指标，从而验算所选泵型的科学、合理性。 经过详细计算与周密论证，我们最终选定三一重工生产的HBT90CH-2122D 和 SY5121-THB90(车载泵)分别作为本工程超高泵送的高、低区泵，其理论最大出口压力分别达到35MPa 和11.5Mpa 。其中HBT90CH-2122D 它的最大理论泵送排量为100m 3/小时，理论泵送压力为35MPa ，柴油机功率为546kW ，理论最大水平泵送距离为2500米,垂直泵送高度为500米。 HBT90CH-2122D 、SY5121-THB90的技术参数和实际应用情况见表23.2-3。
203 技术参数 输送泵型号 HBT90CH-2122D SY5121-THB90 动力及泵送系统 (油泵排量ml/r ，油压MPa ，容积L 、功率KW) 主油泵排量190× 2 油压32，油箱容积 600 柴油机额定功率 181×2 发动机额定功率161 砼坍落度(mm) 100～230 100～230 输送缸直径×最大行程(mm) Φ200×2100 Φ230×1600 料斗容积×上料高度(m3/mm) 0.7×1420 0.6×1500 外形尺寸长×宽×高(mm) 7126×2330×2750 8940×2370×3040 总质量（kg ） 11500 12000 SY5121-THB90 HBT90CH-2122D 拟应用 低区：30层以下(泵送高度127.6m) 高区：30层以上(最大泵送高度280m) 1) 泵送出口压力计算 按照甲级写字楼的最大泵送高度进行验算。 (1) 泵送混凝土至甲级写字楼屋面最高点(280m)所需压力计算 混凝土泵送所需压力P 包含三部分，即：混凝土在管道内流动的沿程压力损失P1、混凝土经过弯管及锥管的局部压力损失P2以及混凝土在垂直高度方向因重力产生的压力P3。 ○ 1 沿程压力损失计算 MPa l V t t k k d l p l 3.614221221=??????? ???? ? ?++=??α ?p1=4/0.125×{280+380×（1+0.3）×0.56}×0.9×482=12729.6×556.6=7.7MPa 式中： l p ?—单位长度的沿程压力损失； l —泵管总长度：垂直高度280m ，加上布料机及水平泵管部分120m ，取400m ； 1k —粘着系数，取1k =（3.00-0.01×S ）×102 (Pa)=280,S 为坍落度，暂取20cm ； d —混凝土输送管直径，暂按Φ125mm 计算； 2k —速度系数,取2k =（4.00-0.01S ）×102 =380(Pa/m/s)； t2/t1—混凝土泵分配阀切换时间与活塞推压混凝土时间之比，取0.2～0.3； 2V —混凝土在管道内的流速，当排量达40m3 /h 时，流速约0.91m/s ； 2α—径向压力与轴向压力之比，其值约0.9。 ○ 2 局部压力损失计算 泵送至屋顶最高点时，需：90o弯管25个，45o弯管4个，橡胶软管1根，锥管1个，截至阀2个。根据表12.2.4-2、表12.2.4-5所列换算关系，则有： P2=25×0.1+0.05×4+0.08×2+0.2+0.1=3.16 MPa 管 件 名 称 换 算 量 换算压力损失（MPa ） 水平管 每20m 0.10 垂直管 每5m 0.10 45°弯管 每 只 0.05 90°弯管、锥管 每 只 0.10 管路截止阀 每 个 0.80 3～5m 橡胶软管 每 根 0.20 部 位 名 称 换 算 量 换算压力损失（MPa ） Y 型管 每只 0.05 分配阀 每个 0.08 泵启动内耗 每台 2.80 ○ 3 自重压力计算 P3=ρgH=7.13MPa ，式中： ρ—混凝土密度，取2600kg/m3； g —重力加速度，取9.8N/kg ； H —泵送高度，按280m 计算。 2 )泵送能力验算 根据P1、P2和P3的计算结果，则泵送混凝土至屋顶最高点(280m)所需理论总压力： P=P1+P2+P3=7.7+3.16+7.13=17.99MPa ，考虑到超高层泵送过程的复杂性，为安全、保守起见，混凝土泵 应考虑至少20％的压力储备。因此，泵送混凝土至屋顶最高点280 m 所需压力应为： P ’=17.99×1.2=21.58MPa 。

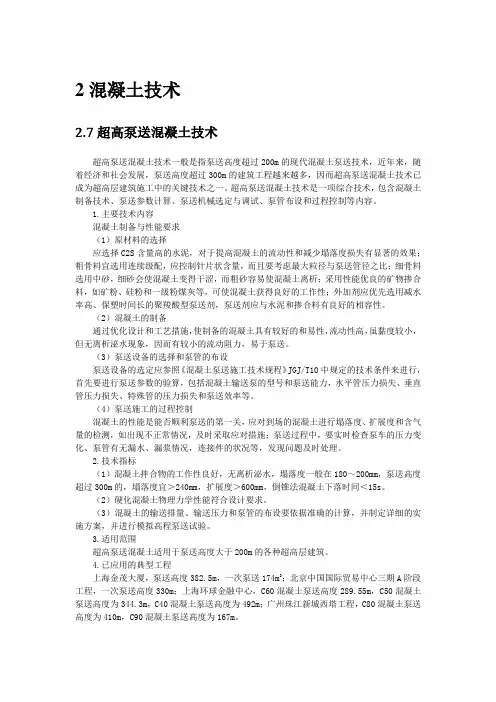

2混凝土技术 2.7超高泵送混凝土技术 超高泵送混凝土技术一般是指泵送高度超过200m的现代混凝土泵送技术，近年来，随着经济和社会发展，泵送高度超过300m的建筑工程越来越多，因而超高泵送混凝土技术已成为超高层建筑施工中的关键技术之一。超高泵送混凝土技术是一项综合技术，包含混凝土制备技术、泵送参数计算、泵送机械选定与调试、泵管布设和过程控制等内容。 1.主要技术内容 混凝土制备与性能要求 （1）原材料的选择 应选择C2S含量高的水泥，对于提高混凝土的流动性和减少塌落度损失有显著的效果；粗骨料宜选用连续级配，应控制针片状含量，而且要考虑最大粒径与泵送管径之比；细骨料选用中砂，细砂会使混凝土变得干涩，而粗砂容易使混凝土离析；采用性能优良的矿物掺合料，如矿粉、硅粉和一级粉煤灰等，可使混凝土获得良好的工作性；外加剂应优先选用减水率高、保塑时间长的聚羧酸型泵送剂，泵送剂应与水泥和掺合料有良好的相容性。 （2）混凝土的制备 通过优化设计和工艺措施，使制备的混凝土具有较好的和易性，流动性高，虽黏度较小，但无离析泌水现象，因而有较小的流动阻力，易于泵送。 （3）泵送设备的选择和泵管的布设 泵送设备的选定应参照《混凝土泵送施工技术规程》JGJ/T10中规定的技术条件来进行，首先要进行泵送参数的验算，包括混凝土输送泵的型号和泵送能力，水平管压力损失、垂直管压力损失、特殊管的压力损失和泵送效率等。 （4）泵送施工的过程控制 混凝土的性能是能否顺利泵送的第一关，应对到场的混凝土进行塌落度、扩展度和含气量的检测，如出现不正常情况，及时采取应对措施；泵送过程中，要实时检查泵车的压力变化、泵管有无漏水、漏浆情况，连接件的状况等，发现问题及时处理。 2.技术指标 （1）混凝土拌合物的工作性良好，无离析泌水，塌落度一般在180～200mm，泵送高度超过300m的，塌落度宜＞240mm，扩展度＞600mm，倒锥法混凝土下落时间＜15s。 （2）硬化混凝土物理力学性能符合设计要求。 （3）混凝土的输送排量、输送压力和泵管的布设要依据准确的计算，并制定详细的实施方案，并进行模拟高程泵送试验。 3.适用范围 超高泵送混凝土适用于泵送高度大于200m的各种超高层建筑。 4.已应用的典型工程 上海金茂大厦，泵送高度382.5m，一次泵送174m3；北京中国国际贸易中心三期A阶段工程，一次泵送高度330m；上海环球金融中心，C60混凝土泵送高度289.55m，C50混凝土泵送高度为344.3m，C40混凝土泵送高度为492m；广州珠江新城西塔工程，C80混凝土泵送高度为410m，C90混凝土泵送高度为167m。
