模切工艺是包装印刷品最常用到的一道工艺，就是用模切刀根据产品设计要求的图样组合成模切版，在压力的作用下，将印刷品或其他板状坯料轧切成所需形状或切痕的成型工艺。压痕工艺则是利用压线刀或压线模，通过压力的作用在板料上压出线痕，或利用滚线轮在板料上滚出线痕，以便板料能按预定位置进行弯折成型。通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内，在模切机上同时进行模切和压痕加工的工艺，简称为模切。
工艺介绍模切压痕的主要工艺过程为：上版→调整压力→确定规矩→粘贴橡皮条→试压模切→正式模切压痕→清废→成品检查→点数包装。
上版
首先，校对已经做好的模切版，大致观察是否符合设计稿的要求。钢线（压线刀）和钢刀（模切刀）位置是否准确；开槽开孔的刀线是否采用整线，线条转弯处是否为园角；为了便于清废，相邻狭窄废边的联结是否增大了连接部分，使其连成一块；两线条的接头处是否出现尖角现象；是否存在尖角线截止于另一直线的中间段落的情况等问题。模切版一旦出现上述问题，应立即通知制版人员进行修正避免更多时间上的浪费。然后，把制作好的模切版，安装固定在模切机的版框内，初步调整好版的位置。

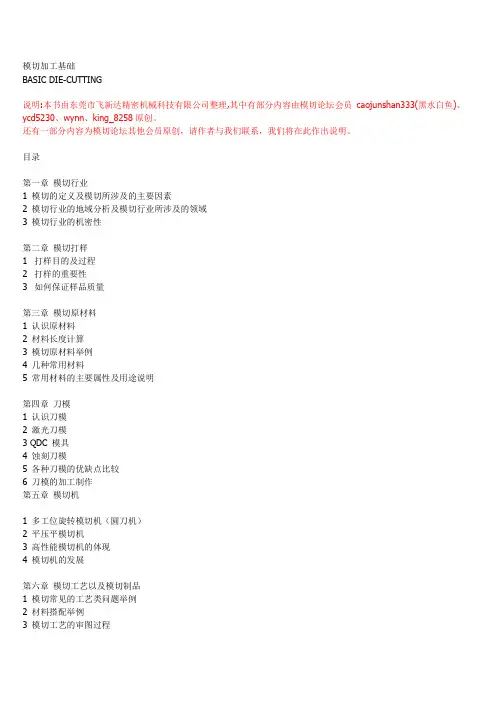

模切加工基础 BASIC DIE-CUTTING 说明：本书由东莞市飞新达精密机械科技有限公司整理，其中有部分内容由模切论坛会员caojunshan333（黑水白鱼）、 ycd5230 、wynn 、king_8258 原创。 还有一部分内容为模切论坛其他会员原创，请作者与我们联系，我们将在此作出说明。 目录第一章模切行业 1 模切的定义及模切所涉及的主要因素 2 模切行业的地域分析及模切行业所涉及的领域 3 模切行业的机密性第二章模切打样 1? 打样目的及过程 2? 打样的重要性 3? 如何保证样品质量第三章模切原材料 1 认识原材料 2 材料长度计算 3 模切原材料举例 4 几种常用材料 5 常用材料的主要属性及用途说明第四章刀模 1 认识刀模 2 激光刀模 3 QDC 模具 4 蚀刻刀模 5 各种刀模的优缺点比较 6 刀模的加工制作 第五章模切机 1 多工位旋转模切机（圆刀机） 2 平压平模切机 3 高性能模切机的体现 4 模切机的发展 第六章模切工艺以及模切制品 1 模切常见的工艺类问题举例 2 材料搭配举例 3 模切工艺的审图过程 4 模切机用途详细举例第七章附件 1 附件（一）模切厂商 2 附件（二）胶带产品-- 生产流程 3 附件（三）不干胶标签印刷现状分析 4 附件（四）sony-? 索尼凯美高3M 公司日东电工简介 5 附件（五）粘胶常识 6 压敏与非压敏材料第一章模切行业 1 模切的定义及模切所涉及的主要因素模切是把原材料根据预定形状，通过精密加工和切割的方式使材料形成特定形状的零配件，属于加工类行业。模切必须涉及以下几个因素：原材料；模切设备；刀模；模切技术人员。 2 模切行业的地域分析及模切行业所涉及的领域
包装印刷工艺流程及工艺介绍 精美的包装同时也离不开包装印刷， 包装印刷是提高商品的附加值、增强商品竞 争力、 开拓市场的重要手段和途径。设计者应该了解必要的包装印刷工艺知识， 使设计出的包 装作品更加具有功能性和美观性。 1.印刷工艺流程 在包装成型之前，需要经过一系列有序的印刷工作: 工艺流程 图01 为了提高印刷质量和生产效率，在印刷前，应注意查看设计稿有无多余内容； 文字
和线条是否完整；检查套版线、色标及各种印刷和裁切用线是否完整等。只有这样，才能提高生产效率，保证印刷的顺利完成。
图02 不同的包装材料会有不同的印刷工艺，由于纸品包装材料在实际生活中运用最广，所以下面以纸品包装材料印刷工艺为例，为大家阐述印刷工艺的相关知识。 2.纸品包装印刷工艺 2.1.印刷方法 纸包装印刷的方法有很多种，方法不同，操作也不同，印出的效果也不同。传统使用的印刷方法主要分为以下四类： (1)凸版印刷 凸版印刷是指印版上的图文部分高于非图文部分，墨辊上的油墨只能转移到印版的图文部分，而非图文部分则没有油墨，从而完成印刷品的印刷。 (3)平版印刷 印版的图文部分和非图文部分保持表面相平，图文部分覆一层富有油脂的油膜，而非图文部分则吸收适当水分。上油墨时，图文部分排斥水分而吸收油墨，非图文部分因吸收了水分而形成抗墨作用。
图07 该印刷品具有线条或网点中心部分墨色较浓， 边缘不够整齐，色调再现力差, 鲜艳 度缺乏等特点。 El 文部分保苻一 非阪部分吸收 适 当的水分
图08 提示：由于平版印刷的方法在工作中简单，成本低廉，所以成为现在印刷上使用最多的方法。 （4）丝网印刷 丝网印刷是指在刮板挤压作用下，油墨从图文部分的网孔中漏到承印物上，而非图文部分的丝网网孔被堵塞，油墨不能漏至承印物上，从而完成印刷品的印刷。
包装印刷工艺流程及工艺介绍 精美的包装同时也离不开包装印刷，包装印刷是提高商品的附加值、增强商品竞争力、开拓市场的重要手段和途径。设计者应该了解必要的包装印刷工艺知识，使设计出的包装作品更加具有功能性和美观性。 1. 印刷工艺流程 在包装成型之前，需要经过一系列有序的印刷工作： 图01 为了提高印刷质量和生产效率，在印刷前，应注意查看设计稿有无多余内容；文字和线条是否完整；检查套版线、色标及各种印刷和裁切用线是否完整等。只有这样，才能提高生产效率，保证印刷的顺利完成。 图02
不同的包装材料会有不同的印刷工艺，由于纸品包装材料在实际生活中运用最广，所以下面以纸品包装材料印刷工艺为例，为大家阐述印刷工艺的相关知识。 2. 纸品包装印刷工艺 2.1.印刷方法 纸包装印刷的方法有很多种，方法不同，操作也不同，印出的效果也不同。传统使用的印刷方法主要分为以下四类： （1）凸版印刷 凸版印刷是指印版上的图文部分高于非图文部分，墨辊上的油墨只能转移到印版的图文部分，而非图文部分则没有油墨，从而完成印刷品的印刷。 （3）平版印刷 印版的图文部分和非图文部分保持表面相平，图文部分覆一层富有油脂的油膜，而非图文部分则吸收适当水分。上油墨时，图文部分排斥水分而吸收油墨，非图文部分因吸收了水分而形成抗墨作用。 图07 该印刷品具有线条或网点中心部分墨色较浓，边缘不够整齐，色调再现力差，鲜艳度缺乏等特点。
图08 提示：由于平版印刷的方法在工作中简单，成本低廉，所以成为现在印刷上使用最多的方法。 （4）丝网印刷 丝网印刷是指在刮板挤压作用下，油墨从图文部分的网孔中漏到承印物上，而非图文部分的丝网网孔被堵塞，油墨不能漏至承印物上，从而完成印刷品的印刷。 图09
不干胶材料的模切知识 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
不干胶材料的模切知识 内聚力相对小,所以理化特性也不一样。水乳胶是由微小的胶囊构成。由于黏合剂的原材料和配方不同。胶膜间容易分离，而热熔胶是由内聚力大的橡胶类物质构成，胶膜之间很难分离。所以在模切时，如果是水乳胶材料,黏合剂层未被切断或完全没有切断的情况下，标签照样排废，因为排废时的拉力很容易拉断胶层。而在模切热熔胶型不干胶材料时，如果模切不到位，不是标签连同废纸边一齐剥下，就是底纸切穿。因为热熔胶层只有完全切断(或大部分切断)才干正常排废，否则未被切穿的胶膜会连同标签一同剥下，提高了模切难度。 分享到新浪微博 由面材、黏合剂、硅油涂层和底纸组成。 不干胶材料的结构 不干胶材料的模切不同于传统印刷材料。将材料整体切穿；而不干胶材料的模切仅仅是将面材和黏合剂层切穿，如纸张模切。保管底纸和其表面的硅油涂层，最终使模切成型的标签保存在底纸上。 理想的模切状态 不干胶材料的模切质量同多种因素有关。此外，如模切方式、模切装置精度、模切版的精度、模切刀片同材料的匹配情况。模切质量还与不干胶材料的特性有关，如面纸、黏合剂和底纸性能不同，各种不干胶材料的模切特性也不一样。 下文将分别就不干胶材料的面材、黏合剂和底纸对模切质量的影响给予简单介绍。 面材对模切的影响
影响模切质量的因素有面材的种类、强度和厚度。 1.面材的种类 面材基本上可分为纸张和薄膜两大类。 普通纸张类的切断原理同薄膜材料略有不同。虽然从理论上讲。但实际上模切纸张类材料是刀具切削和纸张受力断裂的综合结果,雾化喷嘴，模切时必需将面材和黏合剂一同切穿。即刀刃向下切削的同时也将纸张向两侧挤压，所以，相对而言，纸张类材料的模切精度不是很高。分析样品时经常会看到一些标签有毛边，这就是由于资料纤维较粗，自然断裂形成的现象。 基于纸张类材料的模切特性。平压平模切刀片的角度通常规定为52°如果角度大，并考虑到刀刃的磨损。对材料的挤压变形就大，即水平方向的分离力就会使材料断裂分离现象加剧。 薄膜类材料的模切。不会自然断裂，简单地说就是完全切穿的过程。因为薄膜类材料大多具有韧性。所以切穿三分之二是不适合的必需完全切穿或者切穿五分之四的厚度，否则排废时会连同标签一同剥离。 因此。硬度要高，模切薄膜材料的刀刃要锋利。要采用小角度模切刀，刀刃角度通常为30°42°如果使用大角度的模切刀，不只模切困难，而且如果刀刃不锋利还会出现面材切不穿，底纸断裂的情况，或者使成品标签的边缘出现翻边现象，造成渗胶。总之，模切薄膜的精度要高于纸张类材料，所以模切薄膜材料对设备精度、模切版的精度和底纸都有一定的要求。 2.面材的强度
上传日期：2008-10-14 来源：《中国印刷》作者：南静生 随着人们对商品外包装的要求越来越高，模切压痕工艺水平也必然要随之提高。作为包装印后整饰加工中的重要工序，模切压痕工艺是影响商品包装盒美观程度的关键工序。下面就针对模切压痕加工工艺常见的几个问题，谈一谈相应的解决方法。 一、模切精度不好或模切压痕位置不准确 模切压痕线位置与印刷产品位置不相符，产生这种故障的原因有以下几点： 1. 模切刀版本身的制作工艺有误差，不能绝对达到理想模切压痕位置。现在模切刀版制作方法主要有手工制版和激光制版两种。激光制版精度比较高，设计和切割都由计算机和机械完成，适合制作中高档包装的模切；手工制版方式对制版者的技术水平要求高，制版精度受制版者的技术水平和经验等多种因素影响，适合精度要求不高的中短版包装。因此，要得到很好的模切精度，必须选择先进的制版方式。 2. 纸板叼口规矩不一。模切机本身会产生精度误差，因此要提高模切压痕精度，我们必须选择高精度的模切机。如检查纸板叼口规格时发现误差大，那么可能是模切机的后定位（又称二次定位）拨动距离过小，可以通过调节后定位，增大后定位拨动距离来解决。 3. 模切压痕与印刷的格位未对正。解决方法是根据产品要求，重新校正模切版，套正印刷与模切压痕格位。另外，也可通过调整纸张输送侧定位规矩或前定位规矩来校正，使模切压痕线与印刷格位套准。 4. 另外，模切压痕与印刷的工作环境不同会造成纸板纤维变形或伸张，也会产生模切压痕格位不准。解决的方法是要尽量保证模切压痕与印刷在同一工作环境进行或保证工作环境的同一性（即有相同的温度、湿度等）。 二、压痕线不清晰有“暗线或炸线”
模切材料大全 胶类 电子胶带，医疗胶带，美国3M公司为主的双面胶，如：9471，9009，9448，55256等。以TESA为主的胶类，如：4972，51928，68634等。以NITTO为主的胶类，如：5302A，5713，5000NS等。一般胶类分有机胶与无机胶两类，以上只是介绍了各种胶类生产公司的几种产品，以美国3M为首的胶类生产公司为全世界各种工业制品开发出几百种的胶类，每种胶类各有个的性质和用途。双面胶，从存在形态上讲能分为二种，一为无基材、一为有基材。无基材的是将胶水直接涂布在离型纸上，一般很薄，有很大的延伸、柔韧性，模切加工时易回粘、变形。如3M468、467。有基材的就是在一层PET膜、棉纸或不织布上双面涂布胶水。PET基材的产品要容易加工一些，棉纸和不织布的基材加工难度要高一些，边缘容易见到毛丝，易变形，弹性较差。 胶系分类常接触的有两种，一种是亚克力胶，应用比较普遍能黏合五金、塑胶、玻璃等物体表面强度高的材料；一种是硅橡胶，该类胶纸可直接和橡胶、硅胶材料黏合，而无需另外处理。胶系不同应用的对象亦不同，目前市场应用时把胶纸做成一面亚克力胶另一面是硅橡胶，这样就可以一面粘PC、一面粘硅胶键。而如果用亚克力胶去粘硅胶键时就需要用特殊的药水处理硅胶键材料，改变其表面强度再黏贴。 纸类 纸是模切生产过程中不可缺少的材料之一，它可以有效的盖住分离出来的双面胶，让模具在切割的同时不会被胶粘连。一般纸也分为两面，一面粗糙，一面细致，粗糙的面粘性强，细致的面粘性弱，一般让弱粘面接触胶类，可以有效的控制胶类。离型纸根据有无涂塑分为：涂塑纸和非涂塑纸。涂塑纸又分为：单塑纸和双塑纸。非涂塑纸分为：格拉辛离型纸、CCK。纸的型号也有很多种：G120，G540，80G单面格拉辛，美纹纸（一种带粘性的软纸），A550，A770，74克蓝色格拉辛等，各种纸也有不同的辅助用途，要根据产品工艺的设计来确定。格拉辛纸（GLASSINE/SCK0：底纸质地致密、均匀，有很好的内部强度和透光度。是制作条形码标签、不干胶、胶带或有粘性工业品的常用材料，特别适用于轮转和平板模切。淋膜纸（PEK）：加有PE膜的牛皮纸，价格具有竞争力，结合了格拉辛纸和CCK纸的特性，平整不易变形，韧性佳，耐冲切，能承受高强度的机械压力，是理想的工业用纸。淋膜纸适用于广告材料、不干胶、电子模切等。 原厂双面胶上的离型纸多是双面离型的，作为辅材使用的离型纸多数是单面离型的，如同离型膜一样，离型纸也是有轻重之分的，一般是靠材质证明材料来确认其离型力的，也可凭经验去测试轻重，再进行选择。有的工厂生产的如“80G格拉辛”，其品名中的80G可不一定是其离型力，而可能是纸张的规格称谓。要注意辨别掌握。还有一种离型纸，除了涂布离型剂外，表面还有淋膜纸的，该类离型纸多用于和保护膜贴合，密度小材质疏松，不如格拉辛纸挺括，作为辅材冲切全断时边缘容易毛边，不利于排废。而保护膜冲型一般是半断，刀痕也不可太深。 丝网类 丝网就是一种纺织很密集的黑色材料，很软，像布一样舒服。一般分为防水和防尘两种，型号为B090HY，B010等，还有一些金属丝网等。 PET类
模切压痕工艺 【内容提要】一、加工工艺流程概述:一般模切压痕工艺的流程为：上版→调整压力→确定规矩→粘塞橡皮→试压模切→正式模切→整理清废→成品检查→点数包装。二、加工工艺过程：以模切压痕加工的主要对象——纸盒为例，一般需要经过开料→印刷→表面加工→模切压痕→制…… 一、加工工艺流程概述 一般模切压痕工艺的流程为： 上版→调整压力→确定规矩→粘塞橡皮→试压模切→正式模切→整理清废→成品检查→点数包装。 二、加工工艺过程 以模切压痕加工的主要对象——纸盒为例，一般需要经过开料→印刷→表面加工→模切压痕→制盒的 过程。 在模切压痕之前要制作模压版，模压版的格位必须与印刷的格位相符；而后在模切机上利用模压版技 工艺流程对印后纸板进行加工。 将制作好的模压版，安装固定在模切机的版框中，初步调整好位置，获取初步模切压痕效果的操作过 程称为上版。上版前，要求校对模切压痕版，确认符合要求后，方可开始上版操作。 接着调整版面压力。一般分两步进行。先调整钢刀的压力：垫纸后，先开机压印几次，目的是将钢刀 碰平、靠紧垫版，然后用面积大于模切版版面的纸板（通常使用400-500g/m2）进行试压，根据钢刀切在纸 板上的切痕，采用局部或全部逐渐增加或减少垫纸层数的方法，使版面各刀线压力达到均匀一致；再调整 钢线的压力；一般钢线比钢刀低0.8mm，为使钢线和钢刀均获得理想的压力，应根据所模压纸板的性质对 钢线的压力进行。调整在只将纸板厚度作为主要因素来考虑时，一般根据所压纸板的厚度，采用理论计算 法或以测试为基础的经验估算法来确定垫纸的厚度。 采用理论计算法计算势纸厚度的公式如下： X＝（钢刀高度-钢线高度）-h 式中：X为垫纸厚度；h为被压切纸板的厚度。 规矩是在模切压痕加工中，用以确定被加工纸板相对于模版位置的依据。在版面压力调整好以后，应 将模版固定好，以防模压中错位。确定规矩位置时，应根据产品规格要求合理选定，一般尽量使模压产品 居中为原则。 在确定并粘贴定位规矩以后，应先试压几张，并仔细检查。对折叠式纸盒，还应作成型规格、质量等 项检验。 橡皮粘塞在模版主要钢刀刃的两侧，利南橡皮弹性恢复力的作用，可将模切分离后的纸板从刃口部推 出。橡皮应高出刀口3-5mm。
模切工艺及模切原理 模切工艺是包装印刷品最常用到的一道工艺，就是用模切刀根据产品设计要求的图样组合成模切版，在压力的作用下，将印刷品或其他板状坯料轧切成所需形状或切痕的成型工艺。压痕工艺则是利用压线刀或压线模，通过压力的作用在板料上压出线痕，或利用滚线轮在板料上滚出线痕，以便板料能按预定位置进行弯折成型。通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内，在模切机上同时进行模切和压痕加工的工艺，简称为模切。工艺介绍模切压痕的主要工艺过程为：上版→调整压力→确定规矩→粘贴橡皮条→试压模切→正式模切压痕→清废→成品检查→点数包装。 上版 首先，校对已经做好的模切版，大致观察是否符合设计稿的要求。钢线（压线刀）和钢刀（模切刀）位置是否准确；开槽开孔的刀线是否采用整线，线条转弯处是否为园角；为了便于清废，相邻狭窄废边的联结是否增大了连接部分，使其连成一块；两线条的接头处是否出现尖角现象；是否存在尖角线截止于另一直线的中间段落的情况等问题。模切版一旦出现上述问题，应立即通知制版人员进行修正避免更多时间上的浪费。然后，把制作好的模切版，安装固定在模切机的版框内，初步调整好版的位置。 调整压力、确定规矩和粘贴橡皮弹塞 调整版面压力，先要调整钢刀的压力。垫纸后，先开机压印几次，以便把钢刀碰平，然后用大于模切版版面的纸板进行试压，根据钢刀切在纸板上的切痕，采用局部或全部逐渐增加压或减少衬纸层数的方法，使版面各刀线压力达到均匀一致。一般情况钢线比刀线低0.8mm （因为瓦楞纸板楞型的不同，纸板厚度差距较大，应根据实际情况调整），为使钢线和钢刀均获得理想压力，应根据所模切纸板的性质对钢线的压力进行调整。通常根据所模切纸板的厚度来计算垫纸的厚度，即垫纸的厚度=钢刀高度—钢线高度—被模切纸板的厚度。 备注：在版面压力调整好后，将模切版固定好。确定规矩位置时，一般是被模切的产品居中为最宜。橡皮弹塞应放在模切版主要钢刀的两侧版基上，利用橡皮弹条良好恢复性的作用，将分离后的纸板从刃口推出。一般来说，橡皮条应高出模切刀刃1.2mm左右，橡皮条距离刀线的距离1mm～2mm为宜，因为如果仅靠刀身安装，橡皮弹塞在受压后不能向刀身方向膨胀，只能向另一方向膨胀，造成向两边拉纸，模切刀还未切断纸张，已被橡皮弹塞拉断，易产生纸毛。 试压模切、正式模切、清废、成品检查、点数包装 上述工作完成后，应先模切出样张，进行全面检查看各项指标是否符合要求。待专职检验人员签样确认后，即可进行批量生产。生产过程中，操作人员应不定期进行自检。主要是和样张进行比较，看是否存在问题及时进行解决。对模切后的产品应去出多余的边料，然后对有毛刺的边缘进行打磨，使其光洁无毛边。随后对成品进行挑选检查，剔除残次品，最后点数、包装、验收、入库。设备的特点与发展趋势用于模切压痕加工的设备称为模切机，根据模切版和压切结构主要工作部件形状不同，目前市场上常见的模切机有三类：平压平型模切机、平压圆型模切机和圆压圆型模切机。但无论哪种类型的模切机，其结构都是由模切版
不干胶材料的模切知识公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
不干胶材料的模切知识(上) 1970-01-01 中国标签网 不干胶材料是一种复合材料，由面材、黏合剂、硅油涂层和底纸组成。 不干胶材料的结构 不干胶材料的模切不同于传统印刷材料，如纸张模切，是将材料整体切穿；而 不干胶材料的模切仅仅是将面材和黏合剂层切穿，保留底纸和其表面的硅油涂层，最终使模切成型的标签保留在底纸上。 理想的模切状态 不干胶材料的模切质量同多种因素有关，如模切方式、模切装置精度、模切版的精度、模切刀片同材料的匹配情况，此外，模切质量还与不干胶材料的特性 有关，如面纸、黏合剂和底纸性能不同，各种不干胶材料的模切特性也不一 样。 下文将分别就不干胶材料的面材、黏合剂和底纸对模切质量的影响给予简单介绍。 面材对模切的影响 影响模切质量的因素有面材的种类、强度和厚度。 1.面材的种类 面材基本上可分为纸张和薄膜两大类。 普通纸张类的切断原理同薄膜材料略有不同。虽然从理论上讲，模切时必须将面材和黏合剂一同切穿，但实际上模切纸张类材料是刀具切削和纸张受力断裂 的综合结果，即刀刃向下切削的同时也将纸张向两侧挤压，所以，相对而言， 纸张类材料的模切精度不是很高。在分析样品时经常会看到一些标签有毛边， 这就是由于材料纤维较粗，自然断裂形成的现象。 基于纸张类材料的模切特性，并考虑到刀刃的磨损，平压平模切刀片的角度通常规定为52°，如果角度大，对材料的挤压变形就大，即水平方向的分离力就 会使材料断裂分离现象加剧。 薄膜类材料的模切，简单地说就是完全切穿的过程。因为薄膜类材料大多具有韧性，不会自然断裂，所以切穿三分之二是不适合的，必须完全切穿或者切穿 五分之四的厚度，否则排废时会连同标签一同剥离。
【2017年整理】模切加工基础知识模切加工基础 BASIC DIE-CUTTING 说明:本书由东莞市飞新达精密机械科技有限公司整理，其中有部分内容由模切论坛会员caojunshan333(黑水白鱼)、 ycd5230、wynn、king_8258原创。还有一部分内容为模切论坛其他会员原创，请作者与我们联系，我们将在此作出说明。 目录 第一章模切行业 1 模切的定义及模切所涉及的主要因素 2 模切行业的地域分析及模切行业所涉及的领域 3 模切行业的机密性 第二章模切打样 1 打样目的及过程 2 打样的重要性 3 如何保证样品质量 第三章模切原材料 1 认识原材料 2 材料长度计算 3 模切原材料举例 4 几种常用材料 5 常用材料的主要属性及用途说明 第四章刀模
1 认识刀模 2 激光刀模 3 QDC 模具 4 蚀刻刀模 5 各种刀模的优缺点比较 6 刀模的加工制作 第五章模切机 1 多工位旋转模切机(圆刀机) 2 平压平模切机 3 高性能模切机的体现 4 模切机的发展 第六章模切工艺以及模切制品 1 模切常见的工艺类问题举例 2 材料搭配举例 3 模切工艺的审图过程 4 模切机用途详细举例 第七章附件 1 附件(一) 模切厂商 2 附件(二) 胶带产品--生产流程 3 附件(三) 不干胶标签印刷现状分析 4 附件(四) sony- 索尼凯美高 3M 公司日东电工简介 5 附件(五) 粘胶常识 6 压敏与非压敏材料 第一章模切行业 1 模切的定义及模切所涉及的主要因素
模切是把原材料根据预定形状，通过精密加工和切割的方式使材料形成特定 形状的零配件，属于加工类行业。模切必须涉及以下几个因素:原材料;模切设备;刀模;模切技术人员。 2 模切行业的地域分析及模切行业所涉及的领域 2.1 模切行业的地域分析模切行业进入国内有十几年了，主要地区江苏，深圳，东莞，天津比较多。最近几年深圳地区发展不断 上升，模切公司遍布甚广。 2.2 模切行业所涉及的领域作为模切行业来说，所涉及的领域非常广，包括 电子行业，机械加工行业，食品行业，医疗行业，包装行业 等等。模切产品所涉及到的电子产品和模切产品的用途: 广泛用于电子、电器、MP3、MP4、复印机、数码相机、数码摄像机、笔记本电脑、手机、汽车、仪器仪表、等电子通讯、数码 IT 产品配件，医疗器械等。模切产品的用途也非常广泛，不同模切出来的产品具有不同的材料特性，装在不同的电子部件里，发挥其作用，具有:防震、绝缘、导电屏蔽、胶贴等功能。 各种精密模切: 1.背光模组系列:黑白双面胶，增光膜，扩散膜，反射膜，双面胶等。 2.胶粘系列:3M，NITTO ，SONY，TESA，寺冈系列双面胶及各式单面胶等。 3.保护/缓冲系列:保护膜，静电膜，EVA，PORON 等防震泡棉。 4.绝缘材料:PC，PVC，PET，FORMEX。 5.EMI 屏蔽材料:导电泡棉，导电布胶带，导电铜，铝箔胶带。 6.其它各种高精密模切加工产品。 3 模切行业的机密性模切产业的机密性模切行业属于配套加工行业，但它也是电子产业不可缺少的行业之一.模切行业的产品并不是一个有标准或
模切知识 一、真空题 1、模切分为：模切、充电片模切两大块 2、模切生产线由条分、复合、冲切/模切、手卷/排废组成 3、模切的模具种类：蚀刻、雕刻、胶板模、木模、五金模、滚刀模 4、模切的产品应用：家用电器、手机、游戏机、电脑、打印机、汽车 5、模切加工设备大致有分条机、复合机、手卷/排废机、冲切/模切机、载断机、分切机 6、扩散片的英语翻译为：dtffuser 7、口本富士商工模切机使用的电脑为相200Y 8、模切生产的背光原材料有：上下扩散、上下增光、黑白胶、双面胶、反射片 9、下增光片一般情况成45度，上增光片一般情况成35度，上下增光片一般情况相差50 度 10、TE的作用是降底成本、提高生产 11、我们生产保护莫的过程中对黑口点的要求：想口点不能大于0、17MM可以接受。凹凸点不 可大于0、3MM可以接受。 12、圆刀模分那几大类：顶针刀、吹气刀、提取刀、真空刀等等。 13、离型模蒙钢材质分为：PE 、PP 、PET 、PVC 等等。 二选择题 1、模切视图一般采用（C） A、第一加法 B、第二加法 C、第三角法 D、第角法 2、以下刀模中精质高度最高的是（D） A、胶模与木模 B、木模与铁模 C、铁模与钢模 D、腐蚀模与雕刻模 3、腐蚀模的寿命（C） A、1000-5000次 B、5000-10万次 C、10万-50万次 B、50万-100万次 4、光电模切车间无尘室的无尘级别一般是（B） A、百级左右 B、万级左右 C、1千级左右 5、下阁遮光片和左视阁（C） A、第一个 B|第二个 C、第三个 6、带用的底纸（D） A、泊纸 B、保护膜 C、PET离型膜 D、全是 7、刀背图是模具图：刀图是产品图以下判断正确的是（D） A、全对 B、全不对 C、第二个是对的：第二个不对： D、第一个错的：第二个对的 8、模切产品特度日前能达到（D） A、0、01MM-0、03MM B、0、03MM-0、05MM C、0、05MM-0、1MM 9、加工增光片是：材料是斜角还是模具是斜角（ A|、材料B、模具C、都是D、都不是
彩盒车间模切流程 1、产前准备： 1.1、模切机长根据早会时接受的生产任务，以及车间下发的相关工程单，与上工序交接其半成品。 1.2、要求产品流程标示卡清楚、详细且数量准确。 1.3、交接时要检查产品是否合格，确认无质量状况。如果发现问题及时和品管部反馈，并告上工序组长或车间主（副）管，及时处理异常。处理完毕再按程序交接合格的产品。 1.4、对于明细较多的产品，要特别重视。交接时一定仔细翻看垫板上产品的上面50张左右，看是否有混款、倒张、废品的现象存在，如果发现质量问题要拒绝接收，等待上工序全检完毕再确认接收。 1.5、在与上工序交接的同时，要将资料袋、数码图、样品、烫金对位菲林等辅助材料一并随产品交接，并做好相关交接记录。如有特殊情况可在交接本注明。 1.6、根据工程单上的刀模版号，翻单产品则去刀版管理员处领取刀模，领取刀模时一定要确认刀模版号是否和工程单上一致，用尺子和样品比对尺寸是否正确。新刀模版则需要到刀模制作室领取，做好交接，并填写交接记录表。 1.7、检查刀版质量有无变形、刀线，刀线是否有松动
现象，版材是否坚固，海绵条是否齐全，有无破损，并进行补充或更换检查窄缝刀线有无塞线现象，如有及时清理并更换橡皮条。新刀模版则需要机台根据产品类型贴海绵条、弓形条，弯刀处需要塞橡皮条，并用502胶水粘牢。如存在不合格项请示上级并移交刀模房整改，合格后再投入生产。 1.8、取一张本批次生产的面纸和刀模对照，看成品线及色位是否能够对应。如有出入，应立即反馈给车间主（副）管，疑问解决后方可上机。 1.9、根据纸张的厚度和产品要求，与车间物料员到仓储部领取压痕线、刀片、502胶水、橡皮条、海绵条、弓形胶条。 2、生产过程控制： 2.1、检查开机前对设备进行检查，注意检查机器转动部位是否灵活、平稳无异常噪声，电路是否正常。检查各部位机构准确度，有无漏油现象，如有异常应立即反馈主管，并填写《设备维修申请表》，车间主（副）管签字后，由机台人员联系设备部维修。 2.2、上刀版时根据印刷咬口方向安装刀模版，根据印刷咬口大小，调整刀版咬口边的大小（一般咬口在9—17mm），刀版一般居中安防。锁刀版时要螺丝锁紧，但不可过紧二导致刀模弯曲变形，防止刀模版弹出，造成安全隐患。 2.3、刀版锁好后，根据纸张的厚薄选择压痕线的高度及宽度。一定要选择合适，过宽或浅会导致盒子不易成型，过窄过过高易造成爆色或爆线的现象发生。压痕线安装完
浅谈模切工艺 模切工艺是包装印刷品最常用到的一道工艺，就是用模切刀根据产品设计要求的图样组合成模切版，在压力的作用下，将印刷品或其他板状坯料轧切成所需形状或切痕的成型工艺。压痕工艺则是利用压线刀或压线模，通过压力的作用在板料上压出线痕，或利用滚线轮在板料上滚出线痕，以便板料能按预定位置进行弯折成型。通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内，在模切机上同时进行模切和压痕加工的工艺，简称为模切。工艺介绍模切压痕的主要工艺过程为：上版→调整压力→确定规矩→粘贴橡皮条→试压模切→正式模切压痕→清废→成品检查→点数包装。 上版 首先，校对已经做好的模切版，大致观察是否符合设计稿的要求。钢线（压线刀）和钢刀（模切刀）位置是否准确；开槽开孔的刀线是否采用整线，线条转弯处是否为园角；为了便于清废，相邻狭窄废边的联结是否增大了连接部分，使其连成一块；两线条的接头处是否出现尖角现象；是否存在尖角线截止于另一直线的中间段落的情况等问题。模切版一旦出现上述问题，应立即通知制版人员进行修正避免更多时间上的浪费。然后，把制作好的模切版，安装固定在模切机的版框内，初步调整好版的位置。 调整压力、确定规矩和粘贴橡皮弹塞 调整版面压力，先要调整钢刀的压力。垫纸后，先开机压印几次，以便把钢刀碰平，然后用大于模切版版面的纸板进行试压，根据钢刀切在纸板上的切痕，采用局部或全部逐渐增加压或减少衬纸层数的方法，使版面各刀线压力达到均匀一致。一般情况钢线比刀线低0.8mm （因为瓦楞纸板楞型的不同，纸板厚度差距较大，应根据实际情况调整），为使钢线和钢刀均获得理想压力，应根据所模切纸板的性质对钢线的压力进行调整。通常根据所模切纸板的厚度来计算垫纸的厚度，即垫纸的厚度=钢刀高度—钢线高度—被模切纸板的厚度。 备注：在版面压力调整好后，将模切版固定好。确定规矩位置时，一般是被模切的产品居中为最宜。橡皮弹塞应放在模切版主要钢刀的两侧版基上，利用橡皮弹条良好恢复性的作用，将分离后的纸板从刃口推出。一般来说，橡皮条应高出模切刀刃1.2mm左右，橡皮条距离刀线的距离1mm～2mm为宜，因为如果仅靠刀身安装，橡皮弹塞在受压后不能向刀身方向膨胀，只能向另一方向膨胀，造成向两边拉纸，模切刀还未切断纸张，已被橡皮弹塞拉断，易产生纸毛。 试压模切、正式模切、清废、成品检查、点数包装 上述工作完成后，应先模切出样张，进行全面检查看各项指标是否符合要求。待专职检验人员签样确认后，即可进行批量生产。生产过程中，操作人员应不定期进行自检。主要是和样张进行比较，看是否存在问题及时进行解决。对模切后的产品应去出多余的边料，然后对有毛刺的边缘进行打磨，使其光洁无毛边。随后对成品进行挑选检查，剔除残次品，最后点数、包装、验收、入库。设备的特点与发展趋势用于模切压痕加工的设备称为模切机，根据模切版和压切结构主要工作部件形状不同，目前市场上常见的模切机有三类：平压平型模切机、平压圆型模切机和圆压圆型模切机。但无论哪种类型的模切机，其结构都是由模切版台和压切机构两大部分所组成。下面简单地探讨一下它们的工作原理及优缺点：平压平型模切机 工作原理：平压平型模切机的模切版台和压切机构的形状都是平板状的。模切版被固定在平整的版台上，被加工板料放在压板（下压盘）上。工作时，模切版台固定不动，压板通过曲轴连杆作用往复运动，使得版台与压板不断地离合压，每合压一次便实现一次模切。常见的平压平型模切机有立式模切机和卧式模切机两种。目前，立式模切机主要是用平压平型印刷机改装而成；而卧式模切机结构与单色胶印机类似，它由输料部分、模压部分、出料部分，有的具有自动清废装置等组成。
纸杯(碗)生产工艺流程 浏览次数：6120 流程一：到纸厂购已切好的淋膜纸。(淋膜、印刷、模切由纸厂完成) 流程二：将切好的淋膜纸放入纸杯成型机。 流程三：纸杯机自动生产出纸杯。 从纸张到成型的纸杯（纸碗、纸桶）的工艺流程图
详细说明: 从上图可以看出，从原纸到成型的纸杯(纸碗)主要经过以下工序: 淋膜:就是把原纸(白纸)用淋膜上PE膜.淋膜一面的纸张叫做单面PE淋膜纸；两面都淋膜的叫做双面PE淋膜纸. 2.分切:用把淋膜好的纸张分切为(做纸杯壁用的)矩形纸片和(做纸杯底部用的)卷筒纸. 3.印刷:用或者凹版印刷机在矩形纸片上印刷各种图案. 4.模切:用 (俗称模切机) 将印刷好图形的纸片切成做纸杯(碗)用的扇形片. 5.成型:在或者自动成型为您需要的各种规格的纸杯（纸碗）。只需要操作人员将扇形纸杯片和杯底卷筒纸放到加料口就可以了。全自动成型，出杯。一个人就可以轻松操作 6.包装:把做好的纸杯(纸碗)用塑料袋密封包装好,然后包装到纸箱里面. 纸杯机(纸碗机,纸桶机)等机器内部成型工艺流程 （原料）PE淋膜纸张问题 术语解释： PE淋膜纸：就是在原纸上淋膜一层 PE 膜,
PE：聚乙烯 PE淋膜纸分类：单面PE淋膜纸、双面PE淋膜纸，国内常用单面PE淋膜纸张。 PE淋膜克重：指 1平方米原纸上淋膜的PE重量，一般来说：单面PE淋膜纸的淋膜克重为12--20克，国内14克的居多。 PE淋膜纸重量：1平方米PE淋膜纸张的重量，我们常说的多少克重的淋膜纸，指原纸克重加上淋膜克重。 纸张选择 国内常见的市场纸杯：不同的地区可能不一样，一般来说选择150克到200克的比较多，现在有的地方有135克纸张生产的纸杯。纸张的选择和具体的纸杯的大小有关，选择适当的克重，达到质量（纸杯硬度）和成本的最好搭配。 比如：5盎司--8盎司，可以用150克--180克，质量还不错。当然用170--190更好。 市场上常见的 7盎司--9盎司，基本上用的是150克--190克的纸张，在湖北还有用135克纸张来生产的。当然，质量较好的话，选择170克--220克就可以了。 对于10盎司--16盎司的纸杯，单面PE的纸杯市场上比较少，多是双面PE的，比如可口可乐纸杯，一般来说用的是250克--300克的纸张。 广告纸杯：做广告，就要看客户的需要，常见的规格：7盎司、9盎司、盎司、盎司、12盎司、16盎司等广告纸杯。国内最多的还是7盎司、9盎司的广告杯，一般来说选择 190克--250克的PE淋膜纸张就能达到较好的效果，最多的是210克---250克。 纸碗：可以做早餐碗、方便餐饮纸碗，选择200克--250克的纸张，现在市场上有170克的纸张生产的早餐碗 对于方便面碗，比如像康师傅、统一等厂家的方便面纸碗，它分为两层，一为内层纸碗，二为外层外套。内层纸碗用280克--350克的纸张。外套用的是灰底白板纸在我们的纸碗外套机上完成。 申办食品包装生产许可证(QS)企业应准备29 种文件
在模切过程当中，每天都会遇到很多小问题，有的甚至让人搞得焦头烂额、头疼不已。在这里我们就把工作当中的一些问题列出来跟大家分享一下，本人接触的是平刀和辅料类的模切，所以也就跟大家讨论一下普通常见的问题，没关注到或有更好的方法大家多多探讨。 问题1、产品底纸冲穿或不断。这个分两个方面来看：一是全部冲穿、一是局部冲穿。从原因上来分析，首先了解你的模具刀锋是否损坏不够锋利。产品整个冲穿检查你的模切机是否压力不稳定，或是你的模切速度快慢不均，还有的是停机后再开机出现压力不稳，反复检测证实原因后检修你的模切机。产品局部冲穿检查你下模板是否局部垫得太多，一般调模要求只垫一层胶带最多2层，下模板不能冲切太深。垫模板选择硬质板，会增加你模切的稳定性，比如：电木板、PET板、亚克力板有的甚至会用铁皮。 问题2 、产品变形。检查模具没有问题当冲切出来的产品尺寸有出入。检查你的垫刀棉使用是否恰当（高度、厚度、硬度、弹力等）？这里就不说用什么材料，不一样的产品不一样的要求选材要求都不同，这种我们叫做挤压变形。再者就是检查你的模切材料是否有贴合是张力控制不均，导致冲出来后产品收缩。这种体现最明显的就是PE保护膜类或海绵胶类，遇到这样的产品就要在复合的环节控制好材料的张力，减少在模切后产品收缩。如果张力方面没办法控制到一点都不收缩，记录好你的贴合张力，不同的产品先模切实验，收缩多少将模具相应的放大或缩小多少，下次生产相同产品按照之前参数作业。还有一个产品变形就是原材料的因素，比如橡胶或海绵类。这种材料在冲切的时候注意模具角度，一般选择单锋刀，垫刀棉根据实际情况选择高度和硬度。 问题3、细小边类产品模切变形。为什么把这个分开来说，是因为两个问题性质不一样。要求不高的产品一般边距太小（0.8mm）以内我们会选择做跳步模，内外框套为冲切。这种做法在模具成本和调模上面会轻松很多，弊端就是产品尺寸多靠模切机性能和模切师傅控制，容易出现尺寸不良（主要是套位不准、偏位）。还有就是一些不规则产品，在选择激光模一次性冲切的时候可以将模具刀高度降低，以防止在冲切的过程中模具受力后变形。还有就是小孔或小边距处不能直接用普通的垫刀棉，可以用玻璃胶或硅胶裁成需要形状和尺寸人工塞入模具内。激光刀模达不到效果的话就要考虑用精密的模具了（腐蚀模、雕刻模等），有些比较难做的产品，一次成型很难达到的，可设计2次成型或更多次套冲成型，以达到产品要求。 问题4、重刀或跳刀不直。此两种现象主要就跟拉料和卡位有关了。重刀最主要的原因是拉料拉力不均造成，可将前面放料用吸风或压板带上拉力，注意每卷料的接头可能都会导致拉料间距不同，特别是较厚的材料如泡棉类。跳刀不直首先确定模具是否调直，原材料是否分直。调模时多跑一段，将走料拉直后再收回来，前后限位卡死。 问题5、模切产品排废。关于排废的问题有很多种：1全断产品排废，我们可用保护膜做底，产品半切在保护膜上，然后去了保护膜的成本，有的人在用排废针顶废的时候可能会出现排不净的现象，这多半是你技术的原因，目前我做的产品都能用它排掉（特殊要求的除外）。2排废时底膜拉断，首先看你的底膜是否太薄，比如有些双层保护膜底膜只有0.03mm厚度，这个在模切来说是比较考技术的，可能你调模和冲切都没问题了，排废就出现拉断底膜的情况。换上厚的保护膜还是有拉断的情况，那就看看你冲切的时候是否有冲切过深的地方，切坏了底膜导致拉废时底膜从切口处拉断。另外就是你的底离型膜离型力是否不够，与废料粘
生产工艺管理流程 生产技术部接到产品开发需求后，进行产品开发策划并起草设计开发任务书，经公司领导审批后，业务部门根据产品设计开发任务书准备纸、油墨、印版、烫金等生产材料及生产工艺设备的准备工作，材料、设备准备完成后，安排在印刷车间进行上机打样；打样过程中，由生产技术部组织业务、品质、车间等部门对打样结果进行评审，打样评审通过后，由生产技术部进行送样、签样工作（送中烟技术中心材料部），若签样不合格，需重新进行打样准备；签样完成后，生产技术部根据打样情况形成临时技术标准，品质部形成检验标准，印刷车间根据临时技术标准进生试机生产，生产产品由生产技术部送烟厂进行上机包装测试（若包装测试不通过，生产技术部需重新调整临时技术标准重新试机生产），包装测试通过后，生产技术部根据试机生产时情况形成技术标准。当月生产需求时，生产技术部按生产组织程序进行组织生产，并同时下达技术标准，印刷车间根据生产技术标准，进行工艺首检，确认各项工艺指标正确无误，进行材料及设备的准备工作，各项工作准备完成后按技术标准要求进行工艺控制，生产技术部对整个生产运行过程进行监督，当工艺运行不符合要求时，通知生产技术部进行工艺调整。生产结束后，进入剥盒、选盒工序，经过挑选的烟标合格的按成品入库程序进行入库，不合格的产品按不合格程序进行处理。
产品工艺管理流程图 业务部生产技术部印刷车间品质部输出记录 接到设计 更改需求 段 阶 } 改 更 计 设 { 发 开 吕 产 不通过 不通过 通过 接到设计 开发需求 产品开发策划 打样准备 送样、签样 通过 不通过 形成技术标 准（临时） 审批不通过 上机打样 形成检验标准 设计开发项目组成立 通知 产品开发任务书 段 阶 制 控 艺 工 产 生 送客户包装测试■试生产 ■ 形成技术标准 ＜接到生 产需求 组织生产 下达工艺标准工艺首检 材料准备设备准备 工艺监督过程质量监督 工艺改进不通过运行判定 成品质量监督 是合格 成品入库 结束 不合格 控制程序 过程检验记录 工艺检查记录表， 匚工艺记录表 工艺运行控制 剥盒、选盒 烟用材料试验评价 报告 印刷作业指导书 生产工作单 换版通知单 生产操作记录表 工艺更改通知单 成品检验记录
1条框类产品加工工艺简介 定义：条框类品指整体背胶或不背胶、且产品无拐角、成规则四边形的产品，典型产品如（端反：缓冲矽胶卖拉片） 工艺一：成型刀加工工艺——即直接开成型刀将产品模切成型，排废收卷或切片。 工艺二：步进刀加工工艺——即将条框产品分解成横刀+竖刀通过跳步进的形式将产品加工成型，排废后收卷或切片。 工艺三：条切加工工艺——即将产品通过横切刀切后（切到需要的条数切断），然后将产品旋转90度再次单刀模切排废。 工艺四：滚刀加工工艺——顾名思义利用滚刀将产品直接模切成型。 工艺五：切卷工艺——将胶带切成所需的宽度，多条复合上离型纸后切片。 2半背胶类产品加工工艺简介（贯通两边） 定义：半背胶类产品指——产品下面不是部分背胶，并且背胶方向和产品边缘成水平线并贯通，且胶与胶之间也水平，位置公差在±0.2以上的产品。 典型产品如（固定垫片） 工艺一：边复边冲——顾名思义用治具将材料复合后进行模切加工。 工艺二：模切AB胶——用A刀模将胶带的位置冲出来，然后用B模将产品的外型冲出来。 工艺三：套冲——同AB模类似并利用定位孔定位原理进行套冲，加工精度有很大的提高。3带耳朵类产品加工工艺简介 定义：带耳朵类产品指产品的上盖有突出拉把，并且在此区域无胶，典型产品如（网罩；垫圈巾布） 工艺一：上下模——即利用上模冲切外框；下模冲切耳朵部位，手工或利用机器将耳朵废去掉。 工艺二：A模+手工贴合+B模套冲——有多层材料复合并且中间有网布的产品，多用于此工艺，或直接用滚刀模切。
工艺三：1模成型+手工——此工艺多用于小批量生产的带耳朵的单层或多层胶带，胶的间距也不能太小。 工艺四：AB套冲——此工艺多用于大批量带耳朵的产品制作，并且间距可以相对小些的产品。 四边背胶类产品加工工艺简介 定义：四边背胶类产品是指离型或非离型材料下面背非规则形状的胶带（一般中间有空缺胶部分）的产品。 工艺一：一模成型+手工——此工艺多用于小批量生产制作，间距小的可以用跳步进的形式完成制作。（仅适用于离型类产品） 工艺二：AB套冲——此工艺多用于大批量产品制作，并且间距可以相对小些的产品。 工艺三：滚刀加工——此工艺是将套冲工艺的速度进一步提高，（一般受设备及加工精度的局限 反射类产品加工工艺简介 定义：反射类产品掼在BLU中起反射作用的膜片类产品，一般分为背胶类及非背胶类，背胶类反射片，一般工艺如下： 工艺一：AB套冲； 工艺二：边复边冲； 工艺三：冲切+手工贴合。 非背胶类反射片一般工艺如下： 工艺一：单体模切后手工检查包装； 工艺二：用弱粘性保护膜做底纸模切后包装； 工艺三：用弱粘性保护膜做底纸模切后排废然后用PE保护膜做上盖保护。 扩散类产品加工工艺简介 定义：扩散类产品指在BLU中起扩散作用的膜片类产品。一般制作工艺如下： 工艺一：单体模切后手工检查包装； 工艺二：用弱粘性保护膜做底纸模切后包装； 工艺三：用弱粘性保护膜做底纸模切后复合上PE保护膜做上盖保护； 工艺四：用弱粘性保护膜做底纸后排废然后用PE保护膜做上盖保护。
