消防系统的分类和组成
来源:电气设计网
(一)消防系统的组成所谓消防系统主要由两大部分组成:一部分为感应机构,即火灾自动报警系统,另一部分为执行机构,即灭火及联动控制系统々火灾自动报警系统由探测器、手动报警按钮、报警器和警报器等构成,以完成检测火情并及时报警之用。
灭火系统的灭火方式分为液体灭火和气体灭火两种,常用的为液体灭火方式。如目前国内经常使用的消火栓灭火系统和自动喷水灭火系统。其中自动喷水灭火系统类型较多,在后面将一一介绍。无论哪种灭火方式,其作用都是:当接到火警信号后应执行灭火任务。
联动系统有火灾事故照明及疏散指示标志、消防专用通讯系统及防排烟设施等,均是为火灾下人员较好地疏散、减少伤亡所设。
综上所述,消防系统的主要功能是:自动捕捉火灾探测区域内火灾发生时的烟雾或热气,从而发出声光报警并控制自动灭火系统,同时联动其他设备的输出接点,控制事故照明及疏散标记、事故广播及通讯、消防给水和防排烟设施,以实现监测、报警和灭火的自动化。
(二)消防系统的分类消防系统的类型,如按报警和消防方式可分为两种:
1.自动报警,人工消防中等规模的旅馆在客房等处设置火灾探测器,当火灾发生时,在本层服务台处的火灾报警器发出信号,同时在总服务台显示出某一层(或某分区)发生火灾,消防人员根据报警情况采取消防措施。
2.自动报警,自动消防这种系统与上述不同点在于:在火灾发生处可自动喷洒水,进行消防。而且在消防中心的报警器附设有直接通往消防部门的电话。消防中心在接到火灾报警信号后,立即发出疏散通知(利用紧急广播系统)并开动消防泵和电动防火门等防火设备。
目录 一、消防系统概述 2 1.1、消防系统组成 3 1.2、消防系统分类 3 二、消防水系统分类4 2.1、手动水灭火系统 4 2.2、自动喷水灭火系统 5 三、主要消防水系统介绍 8 3.1、室外消火栓系统 8 3.2、室内消火栓系统 9 3.3、自动喷水灭火系统 10 四、消防水系统安装技术规范 12 4.1、施工技术要求 12 4.2、安装施工程序 12 4.3、安装技术措施 13 4.4、管道试压冲洗 24 4.5、管道防腐及标识 24 五、消防器材识别 25
一、消防系统概述 火是人类生存重要的条件,它既可造福于人类,也会给人们带来巨大的灾难. 因此,在使用火的同时一定注意对火的控制,就是对火的科学管理。“以防为主,防治结合”的消防方针是相关的工程技术人员必须遵循执行的。“预防为主”,就是在消防工作的指导思想上把预防火灾的工作摆在首位,动员社会力量并依靠广大群众贯彻和落实各项防火的行政措施、组织措施和技术措施,从根本上防止火灾的发生。无数事实证明,只要人们有强的消防安全意识,自觉遵守和执行消防法律、法规和规章以及国家消防技术标推,大多数火灾是可以预防的。“防消结合”,是指同火灾作斗争的两个基本手段——预防火灾和扑救火灾必须有机地结合起来,即在做好防火工作的同时,要大力加强消防队伍的建设,积极做好各项灭火准备,一旦发生火灾,能迅速有效地灭火和抢救,最大限度地减少火灾所造成的人身伤亡和物质损失。 “消防”作为一门专门学科,正伴随着现代科学技术的发展进入到高科技综合学科的行列,是现代建筑中的重要内容。 有效监测建筑火灾、控制火灾、迅扑灭火灾,保障人民生命和财产的安全,保障国民经济建设,是建筑消防系统的任务。建筑消防系统就是为完成上述任务而建立的一套完整、有效的体系,该体系就是在建筑物内部,按国家有关规范规定设置必需的火灾自动报警及消防设备联动控制系统、建筑灭火系统、防烟排烟系统等建筑消防设施。 1.1消防系统的组成
消火栓系统的基本组成与工作原理 一、给水系统:由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。主要任务是:为系统储存并提供灭火用水。 二、消火栓给水系统的工作原理及操作使用方法是: 当发现火灾时后,由人打开消火栓箱门、按动火灾报警按钮,由其向消防控制中心发现火灾报警信号或远距离启动消防水泵,然后迅速拉出水带、水枪(或消防水喉),将水带一头与消火栓出口接好,另一头与水松子接好,展(甩)开水带,开启消火栓手轮,握紧水枪(最好两人配合),通过水枪(或水喉)产生的身流,将水身向着火点实施灭火。 三、消火栓灭火系统: 采用消火栓灭火是最常用的灭火方式,它由蓄水池、加压送水装置(水泵)及室内消火栓等主要设备构成,这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。为保证喷水枪在灭火时具有足够的水压,需要采用加压设备。常用的加压设备有两种:消防水泵和气压给水装置。采用消防水泵时,在每个消火栓内设置消防按纽,灭火时用小锤击碎按纽上的玻璃小窗,按纽不受压而复位,从而通过控制电路启动消防水泵,水压增高,灭火水管有水,用水枪喷水灭火。采用气压给水装置时,由于采用了气压水罐,并以气水分离器来保证供水压力,所以水泵功率较
小,可采用电接点压力表,通过测量供水压力来控制水泵的启动。 四、消火栓的种类可大体按以下几种情况进行分类,按消火栓布置大体上分:室内消火栓和室外消火栓。 按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。 按消火栓出水口个数分单口式、双口式和三出水口式等。 室外消火栓通常安装于市政给水管网上,按市政给水管网上消火栓设计规范规定,消火栓间距不应超过120米,因而它的数量不亚于给水管网阀门,是供水管网上重要设施之一。 消火栓的特殊作用决定了它的管理在市政给水管网上特殊性,它不同于市政给水管网上的其它设施,其使用、维护、管理均由供水企业承担。而消火栓例外,其使用主要是满足于消防管理部门使用,而维护、管理则由供水企业自身承担。也有个别城市消火栓维护管理由消防部门承担。消火栓犹如一个军人,是“养兵千日,用兵一时”的救火取水控制设备。一旦出现火情必须满足消防部门取水灭火要求,因而作为消火栓日常维护管理部门来讲,消火栓的管理责任重于泰山。 室外消火栓的使用和维护管理更要引起重视,特别是室外消火栓的选型非常重要。 在市政给水管网中有些城市给水管网的消火栓规划设置强调采用地下式,而有些城市则由原来的地下式又全部改造为地面式。地下式消火栓有隐蔽性强,不影响城市美观,受破坏情况少,寒冷地带可防冻等优点。大量的地下式消火栓需要井室保护,资金投入大,同时在城市地下管网规划中占据了不少的位置,给规划带来了困难。而地上式消火栓则反之,比较醒目,容易寻找,使用、维修较方便,但容易受破坏,易造成偷窃用水。若真正按规范120米设置一个消火栓,势
目录 一、总体概述:施工组织总体设想、方案针对性和施工段划分 二、施工现场平面布置和临时设施、临时道路布置 三、施工进度计划和各阶段进度的保证措施 四、各分部分项工程的施工方案和质量保证措施 五、安全文明施工和环境保护措施 六、项目管理班子的人员岗位职责、分工 七、劳动力、机械设备和材料投入计划 八、关键施工技术、工艺及工程实施的重点、难点和解决方案 九、冬雨季施工、已有设施和管线的加固、保护等特殊情况下的施工措施 十、新技术、新产品、新工艺、新材料应用 十一、附图表 施工总平面图 工程进度计划图表
一、总体概述:施工组织总体设想、方案针对性和施工段划分 (一)施工组织总体设想 我公司组织相关人员学习研究有关文件、图纸资料,对现场进行踏勘,了解和分析工程特点、难点,全面熟悉施工中的重点及要害部位。动员全体施工人员,齐心协力,严格按设计图纸和国家颁发的施工验收规范的要求,认真做好施工全过程各项工作,按照相关规范、规程要求及公司质量体系和程序文件规定,使本工程施工管理全过程受控。认真按照业主的管理目标和要求,以安全生产为中心,以优质、高效为目标进行施工管理运作。 1、总体施工组织布置及规划 (1)积极与业主单位密切配合,以安全生产为中心,以优质、高效为目标进行工程施工,确保工程质量达到一次性验收“合格”标准(符合国家质量验收标准)。 (2)我公司深知本工程建设是一项极其重要的工程,将本工程列为公司重点建设项目,本着“充分与业主合作,真诚为业主服务”的精神,以高度严谨和负责任的态度,以高起点、高标准的施工指导思想,挑选我公司优秀的项目经理,配备素质高,业务强,业绩丰厚的项目班子。 (3)根据招标文件的要求,本工程工期为16日历天,我们充分认识到本工程的工期将与业主的经济效益紧密相连,因此,我公司将在保证工程质量和安全的前提下,运用科学和管理方法,精心组织、精心安排,确保工程在规定工期内完工。 (4)我们将严格按照国家建设部《建设施工安全检查标准》等有关安全施工的法规、规范的要求组织施工生产,贯彻“安全第一,预防为主”的方针,强化各项安全生产管理措施。确保工程施工全过程“安全施工无火警、无人身伤亡事故”。
浅谈消防工程分类-第一章 如今消防工程这一词语已经悄悄的穿透了我们的生活,但是大部分的人们还是对消防工程这一块不甚了解,那么今天我们就来介绍一下消防工程分类包括哪些: 火灾自动报警系统: 火灾自动报警系统是有触发装置、火灾报警装置、联动输出装置以及具有其他辅助功能装置组成的,它具有能在火灾初期,利用燃烧产生的烟雾、热量、火焰等物理通过火灾探测器变成电信号来提醒大家及时发现火灾并及时采取有效措施,扑灭初期火灾建设造成的生命和财产的损失。 消防栓系统 采用消火栓灭火是我们最常用的灭火方式,它由蓄水池、加压送水装置(水泵)及室内消火栓等主要设备构成,这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。我们常见的室内消火栓系统是由水枪、水龙带、消火栓、消防管道等组成。而为保证喷水枪在灭火时具有足够的水压,需要采用加压设备。常用的加压设备有两种:消防水泵和气压给水装置。 自动喷淋系统 消防喷淋系统是一种消防灭火装置,是目前应用十分广泛的一种固定消防设施,它具有价格低廉、灭火效率高等特点。根据功能不同可以分为人工控制和自动控制两种形式。系统安装报警装置,可以在发生火灾时自动发出警报,自动控制式的消防喷淋系统还可以自动喷水并且和其他消防设施同步联动工作,因此能有效控制、扑灭初期火灾。 气体灭火系统 气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内,灭火时以气体(包括蒸汽、气雾)状态喷射作为灭火介质的灭火系统。气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中。 以上是消防工程中四个系统,这些消防系统大家应该都是耳熟能详的。因为他们分布在我们生活场所的各个地方,维护着我们消防安全,最后希望这些能加深大家对消防工程的了解,增长自身消防知识。
消防系统组成 七氟丙烷灭火系统简介 有管网七氟丙烷灭火系统由瓶组架、灭火剂储瓶、容器阀、高压软管、液体单向阀、集流管、安全阀、集散管、选择阀、压力信号器、灭火剂输送管道、喷嘴、启动瓶、驱动器、启动管道、启动气体单向阀等组成,是一种智能型自动灭火系统。根据不同应用场所使用要求,可组成单元独立系统、组合分配系统,采用全淹没灭火方式,实现对单防护区和多防护区的灭火保护,技术先进、灭火效率高、维护方便。系统具有自动、手动和机械应急操作三种启动方式。 应用场所 本系统主要适用于以下火灾: 1)固体表面火灾; 2)液体火灾; 3)电气火灾; 典型引用场所: 主要适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护,也可以用于生产作业火灾危险场所,如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓,以及酒店、宾馆、核电站、船舶机舱、货舱等。 灭火剂 本系统以七氟丙烷(HFC-227ea)作为灭火剂。七氟丙烷以化学灭火为主,兼有物理灭火作用,无色、无味、清洁、不导电、不污染被保护对象,不会对财物和精密设备造成损坏,对大气臭氧层无破坏作用(ODP值为零),符合环保要求,在大部分保护区域,灭火浓度均低于人体的无毒性反应浓度(NOAEL浓度),对人体是安全的,是一种优秀的洁净气体灭火剂。 安全警告 1)七氟丙烷喷放时会产生冷凝汽雾,通过中断燃烧链进行灭火,灭火速度很快,如果在有人工作的场所使用,要求系统延时,人员在延时时间内撤出;

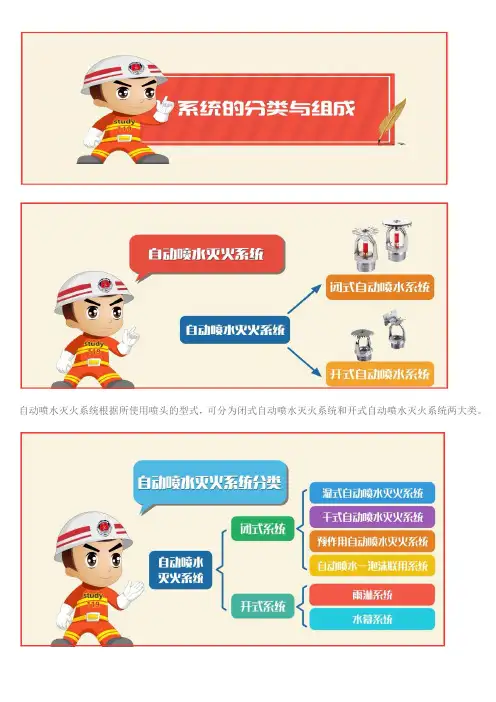

自动喷水灭火系统根据所使用喷头的型式,可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
根据系统的用途和配置状况,自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。自动喷水灭火系统的分类见图。 湿式自动喷水灭火系统(以下简称湿式系统)由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成,在准工作状态下,管道内充满用于启动系统的有压水。 干式自动喷水灭火系统(以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成,在准工作状态下,配水管道内充满用于启动系统的有压气体。 干式系统的启动原理与湿式系统相似,只是将传输喷头开放信号的介质由有压水改为有压气体。
预作用自动喷水灭火系统(以下简称预作用系统)由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成,在准工作状态时配水管道内不充水,由火灾报警系统自动开启雨淋阀后,转换为湿式系统。 预作用系统与湿式系统、干式系统的不同之处,在于系统采用雨淋阀,并配套设置火灾自动报警系统。 雨淋系统由开式喷头、雨淋阀组、水流报警装置、供水与配水管道以及供水设施等组成。 与前几种系统的不同之处在于: 雨淋系统采用开式喷头,由雨淋阀控制喷水范围,由配套的火灾自动报警系统或传动管系统启动雨淋阀。
雨淋系统有电动、液动和气动控制方式。 水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀、供水与配水管道、控制阀以及水流报警装置(水流指示器或压力开关)等组成。 与前几种系统不同的是:水幕系统不具备直接灭火的能力,是用于挡烟阻火和冷却分隔物。 配置供给泡沫混合液的设备后,组成既可喷水又可以喷泡沫的自动喷水-泡沫联用系统。返回搜狐,查看更多
消防系统组成及各系统的施工工艺流程和原理图
消防系统组成 〈一〉系统概括 一、火灾自动报警系统及联动控制系统 自动报警系统是现代建筑中最重要的消防设施之一,,根据火灾报警器(探头)的不同,分为烟感、温感、光感、复合等多种形式,适应不同场所。火灾报警信号确定后,将自动或通知值班人员手动启动其它灭火设施和疏散设施,确保建筑和人员安全。 系统组成(1)探测器:感烟探测器、感温探测器、火焰探测器 (2)手动报警装置:手动报警按钮 (3)报警控制器:区域报警、集中报警、控制中心 报警 系统完成的主要功能:火灾发生时,探测器将火灾信号传输到报警控制器,经过声光信号表现出来,并在控制面板上显示火灾发生部位,从而达到预报火警的目的。同时,也能够经过手动报警按钮来完成手动报警的功能。 二、自动喷淋系统 自动喷洒系统是中国当前最常见的自动灭火设施,在公众集聚场所的建筑中设置数量很大,自动喷洒灭火系统对在无人情况下初期火灾的扑救,非常有效,极大的提升及建筑物的安全性能。保证自动喷水灭火系统的完好有效,意义重大。
系统组成:闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。 系统完成的主要功能:系统处于正常工作状态时,管道内有一定压力的水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头出水,管道中的水由静态变为动态,水流指示器动作,信号传输到消防控制中心的消防控制柜上报警,当湿式报警装置报警,压力开关动作后,经过控制柜启动喷淋泵为管道供水,完成系统的灭火功能。 三、消火栓系统 消火栓系统是最常见的灭火方式,它由蓄水池,加压送水装置及室内消火栓等主要设备构成,这些设备的电气控制包括水池的水位控制,消防用水和加压水泵的启动,主要作用控制可燃物,隔绝助燃物,消除着火源。 系统组成:消防泵、稳压泵(稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 系统完成的主要功能:消火栓系统管道中充满有压力的水,如系统有微量泄露,能够靠稳压泵或稳压罐来保持系统的水和压力。当火灾时,首先打开消火栓箱,按要求接好接口、水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,经过消火栓启动消防泵向管道中供水。 四、气体灭火系统 气体灭火系统是比较高级的灭火系统,投资较大。一般都设
编号:SY-AQ-01433 ( 安全管理) 单位:_____________________ 审批:_____________________ 日期:_____________________ WORD文档/ A4打印/ 可编辑 气体灭火系统分类和组成Classification and composition of gas fire extinguishing system
气体灭火系统分类和组成 导语:进行安全管理的目的是预防、消灭事故,防止或消除事故伤害,保护劳动者的安全与健康。在安全管 理的四项主要内容中,虽然都是为了达到安全管理的目的,但是对生产因素状态的控制,与安全管理目的关 系更直接,显得更为突出。 气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。为满足各种保护对象的需要,最大限度地降低火灾损失,根据其充装不同种类灭火剂、采用不同增压方式,气体灭火系统具有多种应用形式。 一、系统分类 (一)按使用的灭火剂分类 1.二氧化碳灭火系统 二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。二氧化碳是一种惰性气体,对燃烧具有良好的窒息和冷却作用。 二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统(指灭火剂在常温下储存的系统)和低压系统(指将灭火剂在-18℃~-20℃低温下储存的系统)两种应用形式。管网起点计算压力(绝对压力):高压系统应取5.17MPa,低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。因此,容器必须能够承受最高预期温度所产生的压力。储存容器中的压力还受二氧化碳灭火剂充装密度的影响。因此,在最高储存温度下的充装密度要注意控制,充装密度过大,会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。 低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃~-20℃之间。典型的低压储存装置是压力容器外包一个密封的金属壳,壳内有隔热材料,在储存容器一端安装一个标准的制冷装置,它的冷却蛇管装于储存容器内。 2.七氟丙烷灭火系统 以七氟丙烷作为灭火介质的气体灭火系统。七氟丙烷灭火剂属于卤代烷灭火剂系列,具有灭火能力强、灭火剂性能稳定的特点,但与卤代烷1301和卤代烷1211灭火剂相比,臭氧层损耗能力(ODP)为0,全球温室效应潜能值(GWP)很小,不含破坏大气环境。但七氟丙烷灭火剂及其分解产物对人有毒性危害,使用时应引起重视。
给水 室内给水系统的任务,是将室外给水管网中的水引进建筑物内,并送至各种用水设备处,满足室内生活和消防用水的要求。 一、室内给水系统的分类 室内给水系统按其供水对象可分为生活给水系统、消防给水系统。 1、生活给水系统 满足人们饮用、烹调、盥洗、洗涤、沐浴等生活用水的室内给水系统,称为生活给水系统。这种系统要求水质必须严格符合国家规定的生活饮用水水质标准。 2、消防给水系统 满足层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水的室内给水系统,称为消防给水系统。消防用水对水质要求不高,但必须按建筑防火规范要求,保证有足够的水量和水压。 给水方式 一、直接给水方式 室外给水管网的水量、水压在一天内任何时间都能满足室内用水要求,不再设置调节、增压设施而直接与室外给水管网连接的给水方式称为直接给水方式。低层建筑一般采用直接给水方式。 二、单设水箱的给水方式 室外给水管网水量充足但水压昼夜周期性不足时,即白天用水峰值时水压不足,夜间用水低谷时水压能满足用水点要求时采用。在屋顶设置高位水箱,夜间用室外给水管网的水压向水箱供水,白天用水
高峰期向室内给水管网供水,高位水箱又叫夜间水箱,用于调节水量和压力。 下面几层与室外给水管网直接连接,利用室外管网水压供水,上面几层则靠屋顶水箱调节水量和水压,由水箱供水。 三、设贮水池、水泵和水箱的联合给水方式 室外给水管网水压经常性不足,而且不允许水泵直接从室外管网吸水和室内用水不均匀时,常采用该种供水方式。 这种方式利用水泵将水池中的水提升至高位水箱,用高位水箱储存调节水量并向用户供水。水箱内设水位继电器来控制水泵的开停(水箱内水位低于最低水位时开泵,满至最高设计水位时停泵)。 四、分区给水方式(多层建筑物) 在多层建筑中,由于室外管网供水压力较低,只能满足建筑物下面几层的用水,而不能满足上面楼层的需要。为充分有效地利用室外管网的压力,上面楼层设水泵和水箱联合供水,下面几层直接由室外管网供水,这就形成上下分区的供水形式, 五、设气压给水设备的给水方式 气压给水设备是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置,其作用相当于高位水箱或水塔。 热水供应系统 热水供应系统按其供应的范围大小可分为三种类型: 1.局部热水供应系统:在建筑物内各用水点设小型加热设备把水
消火栓系统 基本组成与工作原理 一、给水系统:由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。 主要任务是:为系统储存并提供灭火用水。 二、消火栓给水系统的工作原理及操作使用方法是: 当发现火灾时后,由人打开消火栓箱门、按动火灾报警按钮,由其向消防控制中心发现火灾报警信号或远距离启动消防水泵,然后迅速拉出水带、水枪(或消防水喉),将水带一头与消火栓出口接好,另一头与水松子接好,展(甩)开水带,开启消火栓手轮,握紧水枪(最好两人配合),通过水枪(或水喉)产生的身流,将水身向着火点实施灭火。 三、消火栓灭火系统: 采用消火栓灭火是最常用的灭火方式,它由蓄水池、加压送水装置(水泵)及室内消火栓等主要设备构成,这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。为保证喷水枪在灭火时具有足够的水压,需要采用加压设备。常用的加压设备有两种:消防水泵和气压给水装置。采用消防水泵时,在每个消火栓内设置消防按纽,灭火时用小锤击碎按纽上的玻璃小窗,按纽不受压而复位,从而通过控制电路启动消防水泵,水压增高,灭火水管有水,用水枪喷水灭火。采用气压给水装置时,由于采用了气压水罐,并以气水分离器来保证供水压力,所以水泵功率较小,可采用电接点压力表,通过测量供水压力来控制水泵的启动。 四、消火栓的种类可大体按以下几种情况进行分类,按消火栓布置大体上分: 室内消火栓和室外消火栓。 按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。 按消火栓出水口个数分单口式、双口式和三出水口式等。 室外消火栓通常安装于市政给水管网上,按市政给水管网上消火栓设计规范规定,消火栓间距不应超过120米,因而它的数量不亚于给水管网阀门,是供水管网上重要设施之一。 消火栓的特殊作用决定了它的管理在市政给水管网上特殊性,它不同于市政给水管网上的其它设施,其使用、维护、管理均由供水企业承担。而消火栓例外,其使用主要是满足于消防
消防系统组成、功能及故障处理 消防系统组成、功能及故障处理 消防系统工作原理 一、火灾自动报警系统 1、系统组成 (1)探测器:感烟探测器、感温探测器、火焰探测器 (2)手动报警装置:手动报警按钮 (3)报警控制器:区域报警、集中报警、控制中心报警 2、系统完成的主要功能 火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信号表现出来,并在控制面板上显示火灾发生部位,从而达到预报火警的目的。同时,也可以通过手动报警按钮来完成手动报警的功能。 3、系统容易出现的问题、产生的原因、处理方法 (1)探测器误报警,探测器故障报警 原因:探测器灵敏度选择不合理,环境湿度过大,风速过大,粉尘过大,机械震动,探测器使用时间过长,器件参数下降等。 处理方法:根据安装环境选择适当灵敏度的探测器,安装时应避开风口及风速较大的通道,定期检查,根据情况清洗和更换探测器。 (2)手动报警按钮报警,手动报警按钮故障报警 原因:按钮使用时间过长,参数下降或按钮人为损坏。 处理方法:定期检查,损坏的及时更换,以免影响系统运行。 (3)报警控制器故障 原因:机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。 处理方法:用表或自身诊断程序检查机器本身,排除故障,或按(1)(2)处理方法,检查故障是否由外界引起。 (4)线路故障: 原因:绝缘层损坏,接头松动,环境湿度过大,造成绝缘下降。 处理方法:用表检查绝缘程度,检查接头情况,接线时采用焊接、塑封等工艺。 1、系统组成 消防泵、稳压泵(稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能
给水系统的分类:根据用户对水质、水压、水量、水温的要求,有三种基本给水系统:生活 给水系统、生产给水系统、消防给水系统。(组合给水系统) 给水系统的组成:引水管、给水管道、给水附件、给水设备、配水设施和计量仪表等给水管道包括干管、立管、和分支管用于输送和分配用水 给水管道可采用钢管、铸铁管、塑料管(UPVC|PVC-U)和复合管焊接钢管:耐压、抗震型好、单管长、接头少、且重量比铸铁管轻铸铁管:性脆重量大、但耐腐蚀、经久耐用、价格低 塑料管:具有耐化学腐蚀性强,水流阻力小、重量轻,运输安装方便等还可以节约钢材节约 能源 钢管连接方式有螺纹连接、焊接和法兰连接镀锌钢管必须用螺纹连接或沟槽式卡箍连接 给水铸铁管采用承插连接,所料管则有螺纹连接、挤压押金连接、法兰连接、热熔合连接、电融合连接和粘接等 水表性能比较:①过载流量:水表在规定误差限内使用的上限流量。②常用流量:水表在 规定误差限定内允许长期通过的流量,其树脂为过载流量的1/2 给水系统的所需的压力H可用经验法估算:1层(n=1)为100kPa,2层(n=2)为120kPa,3层(n=3)以上每增加1层,增加40kPa即(H=120+40(n-2)kPa,其中n大于等于2)给水方式的基本形式:1.依靠外网压力的给水方式:①直接给水方式②设水箱的给水方式 2依靠水泵升压的给水方式:①设水泵的给水方式;②设水泵、水箱联合的给水方式;③气压给水方式;④分区给水方式; 给水方式选择原则生活给水系统中,卫生器具处静水压力不得大于0.60MPa.各分区最低卫 生器具配水点静水压力不宜大于0.45(特殊情况不宜大于0.55MPa),水压大于0.35MPa的入户管,宜设减压或调压设施 给水干管敷设位置又可分为上行下给、下行上给和中分式。 敷设形式:明装即管道外露,有点事安装维修方便造价低但影响美观,表面易结露、积灰 尘,一般用于对卫生、美观没有特殊要求的建筑暗装即管道隐蔽,如敷设在管道井,技术层,管道沟,墙糙或夹壁墙中、直接埋地或埋在楼板的垫层里,有点事管道不影响室内的美观、整洁,但施工复杂,维修困难,造价高,是用于对卫生美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等 室外埋地引入管要防止地面活荷载和冰冻的破坏,其管顶覆土厚度不宜小于0.7m,并应敷 设在冰冻线以下0.2m处 管道防护:防腐,防冻、防露,防漏,防振额定流量:满足卫生器具和用水设备用途要求而规定的,其配水出口在单位时间流出的水量 给水系统的分类:根据用户对水质、水压、水量、水温的要求,有三种基本给水系统:生活 给水系统、生产给水系统、消防给水系统。(组合给水系统)
消防给水系统的6种分类特点 首先,什么是消防给水设施? 消防给水设施是建筑消防给水系统的重要组成部分,其主要功能是为建筑消防给水系统储存并提供足够的消防水量和水压,确保消防给水系统的供水安全。 消防给水设施通常包括消防供水管道、消防水池、消防水箱、消防水泵、消防稳(增)压设备、消防水泵接合器等。 消防给水系统的分类及特点
一、按水压分 1)高压消防给水系统 能始终保持满足水灭火设施所需的工作压力和流量,火灾时无须消防水泵直接加压的供水系统。 2)临时高压消防给水系统 平时不能满足水灭火设施所需的工作压力和流量,火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。 3)低压消防给水系统 能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。 二、按范围分 独立消防给水系统 在一栋建筑内消防给水系统自成体系、独立工作的系统。 区域(集中)消防给水系统 两栋及两栋以上的建筑共用消防给水系统。 三、按用途分 专用消防给水系统 消防给水管网与生活、生产给水系统互不关联,各成独立系统的消防给水系统。
生活给水管网与消防给水管网共用。 生活、生产、消防共用给水系统 大中型城镇、开发区的给水系统均为生活、生产和消防共用系统,较经济和安全可靠。 四、按位置分 室外消防给水系统 由进水管、室外消防给水管网,室外消火栓等构成,在建筑物外部进行灭火并向室内消防给水系统供水的消防给水系统。 室内消防给水系统 由引入管、室内消防给水管网、室内消火栓、水泵接合器、消防水箱等构成,在建筑物内部进行灭火的消防给水系统。 五、按灭火方式分 消火栓灭火系统 以消火栓、水带、水枪等灭火设施构成的灭火系统。 自动喷水灭火系统 以自动喷水灭火系统的喷头等灭火设施构成的灭火系统。 六、按管网形式分 环状管网消防给水系统 消防给水管网构成闭合环形,双向供水。
消防系统的组成部分及功能 1、紧急广播及广播音响系统: 组成:消防广播模块、定压功放、广播扬声器。 功能:在紧急情况下用来通知指导人群疏散。 2、消防报警系统: 组成:火灾探测器、手动报警模块、控制模块、警铃、消防主机。 功能:用于探测火警地点,以便联动报警系统、灭火系统、排烟系统、和告知管理人员能及时处理。 注:火灾探测器分为感光型、感烟型、感温型、复合型,离子和光电型均属感烟型。 3、消防灭火系统: 组成:消火栓泵、喷淋泵、消火栓、喷淋头、干粉灭火器、二氧化碳灭火系统。 功能:用于控制、扑灭火情。 4、消防排烟系统: 组成:排烟风机、送风机。 功能:排走烟雾,输送新空气到楼层里案发地。保证人员安全。 3、自动喷水灭火系统:
一、闭式自动喷水灭火系统分类: 按其管道内是否充水可分为三种: 1,湿式喷水灭火系统,该系统在报警阀的上下管道内均经常充满压力水,适用于室内温度不低于4度,且不高于70度的建筑物构筑物内。 2、干式喷水灭火系统,该系统在报警阀的上下管道内不充压力水,而充以有压力的气体。它适用于室内温度低于4度或高于70度的建筑物构筑物内。 3、与作用喷水灭火系统。 二、组成:
三、喷淋系统联动动作结构图: ⑴、喷水→报警阀系统侧水压下降→水源侧压力不变→阀板在压力差下被打开→阀组的压力开关动作→至报警中心、同时启动水力警铃→水流冲动水流指示器→向消防中心报告动作喷头所在位置。
⑵、喷淋头玻璃球色标:红色为68℃动作温度范围:温标-3℃~温标×115%℃ 额定工作压力:1.2MP保护面积:9~12㎡ ⑶、自动喷水灭火系统喷头处的静水压力不得超过1176Kpa。 4、消火栓系统联动: 注:启泵前必须确认管内压力是否充足、在无泄压状态下,严禁启泵。消火栓出口处的静水压力不得超过785Kpa。 5、排烟风机联动方框图: 十堰消防检测
消防系统概述 一、火灾自动报警 1管、线敷设 2火灾探测器 2-1点型火灾探测器 2-2线型火灾探测器 2=3吸气式感烟探测装置 3手动火灾报警按钮 4火灾报警控制器 5隔离器 6火灾显示盘 7消防控制室的控制装置二、消防供水系统 1消防水池 2消防水箱 3稳压泵、增压泵及气压水罐3-1气压给水装置 -2稳压泵、增压泵 4消防水泵 5水泵接合器 三、消火栓、消防炮系统 1消火栓系统 1-1室内消火栓 1-2室外消火栓 1-3消火栓按钮 1-4消火栓管网 2固定消防水炮 2-2水炮给水管网 2-3水炮系统控制 2-4启泵按钮 四、自动喷水灭火系统 1报警阀组 1-1湿式报警阀功能 1-2干式报警阀功能 1-3预作用报警阀功能 1-4雨淋报警阀功能 2水流指示器 3末端试水装置
5喷淋管道安装 6管网 7喷头★ 五、固定泡沫灭火系统 1供水设施、启泵按钮 1-1消防水池 1-2消防水箱 2稳压泵、增压泵及气压水罐2-1气压给水装置 2-2稳压泵、增压泵 2-3泡沫水泵 2-4泡沫水泵控制柜 2-5水泵接合器 2-6启泵按钮 3泡沫液储罐 4比例混合器 5泡沫产生器 6管道与阀门的安装 7泡沫消火栓 8泡沫喷头 六、气体灭火系统 1瓶组与储罐 2灭火剂充装量及充装压力3储存容器的安装 4贮瓶间环境 5灭火剂输送管件 5-1集流管 5-2选择阀 6阀驱动装置 7灭火剂输送管道安装 8喷嘴 具等。 9气体灭火控制器 七、机械加压送风系统 1风机 2风机控制柜 3送风口 八、机械排烟系统
1风机 2风机控制柜 3排烟口、排烟防火阀、电动排烟窗 九、挡烟垂壁 十、火灾应急照明和疏散指示标志系统1应急照明 2疏散指示 十一、消防应急广播系统 1广播扬声器的设置 2扩音机 十二、消防电话系统 1消防电话总机性能 2消防电话分机设置与性能 3消防电话插孔性能 十三、防火分隔设施 1防火门 1-1钢质防火门 1-2木质防火门 3防火卷帘 十四、消防电梯 十五、漏电火灾报警系统 1电气火灾探测器 1-1剩余电流式电气火灾监控探测器 1-2测温式电气火灾监控探测器 十六、灭火器的设置
消防系统的组成部分及 功能 Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT
消防系统的组成部分及功能 1、紧急广播及广播音响系统: 组成:消防广播模块、定压功放、广播扬声器。 功能:在紧急情况下用来通知指导人群疏散。 2、消防报警系统: 组成:火灾探测器、手动报警模块、控制模块、警铃、消防主机。功能:用于探测火警地点,以便联动报警系统、灭火系统、排烟系统、和告知管理人员能及时处理。 注:火灾探测器分为感光型、感烟型、感温型、复合型,离子和光电型均属感烟型。 3、消防灭火系统: 组成:消火栓泵、喷淋泵、消火栓、喷淋头、干粉灭火器、二氧化碳灭火系统。 功能:用于控制、扑灭火情。 4、消防排烟系统: 组成:排烟风机、送风机。 功能:排走烟雾,输送新空气到楼层里案发地。保证人员安全。 5、自动喷水灭火系统: 一、闭式自动喷淋灭火系统分类: 按其管道内是否充水可分为三种: 1,湿式喷水灭火系统,该系统在报警阀的上下管道内均经常充满压力水,适用于室内温度不低于4度,且不高于70度的建筑物构筑物内。 2、干式喷水灭火系统,该系统在报警阀的上下管道内不充压力水,而充以有压力的气体。它适用于室内温度低于4度或高于70度的建筑物构筑物内。 3、与作用喷水灭火系统。 二、组成: 三、喷淋系统联动动作结构图:
⑴、喷水→报警阀系统侧水压下降→水源侧压力不变→阀板在压力差下被打开→阀组的压力开关动作→至报警中心、同时启动水力警铃→水流冲动水流指示器→向消防中心报告动作喷头所在位置。 ⑵、喷淋头玻璃球色标:红色为68℃动作温度范围:温标-3℃~温标×115%℃ 额定工作压力:保护面积:9~12㎡ ⑶、自动喷水灭火系统喷头处的静水压力不得超过1176Kpa。 4、消火栓系统联动: 注:启泵前必须确认管内压力是否充足、在无泄压状态下,严禁启泵。消火栓出口处的静水压力不得超过785Kpa。 5、排烟风机联动方框图:
消防系统的组成 一、火灾自动报警系统 1、系统组成 (1)探测器:感烟探测器、感温探测器、火焰探测器(2)手动报警装置:手动报警按钮(3)报警控制器:区域报警、集中报警、控制中心报警 2、系统完成的主要功能 火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信号表现出来,并在控制面板上显示火灾发生部位,从而达到预报火警的目的。同时,也可以通过手动报警按钮来完成手动报警的功能。 3、系统容易出现的问题、产生的原因、处理方法 (1)探测器误报警,探测器故障报警原因:探测器灵敏度选择不合理,环境湿度过大,风速过大,粉尘过大,机械震动,探测器使用时间过长,器件参数下降等。 (2)处理方法:根据安装环境选择适当 灵敏度的探测器,安装时应避开风口及风速较大的通道,定期检查,根据情况清洗和更换探测器。 (2)手动报警按钮报警,手动报警按钮故障报警原因:按钮使用时间过长,参数下降或按钮人为损坏。处理方法:定期检查,损坏的及时更换,以免影响系统运行。 (3)报警控制器故障原因:机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。处理方法:用表或自身诊断程序检查机器本身,排除故障,或按(1)(2)处理方法,检查故障是否由外界引起。(4)线路故障:原因:绝缘层损坏, 接头松动,环境湿度过大,造成绝缘下降。处理方法:用表检查绝缘程度,检查接头情况,接线时采用焊接、塑封等工艺。 二、消火栓系统 1、系统组成,消防泵、稳压泵(稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能,消火栓系统管道中充满有压力的水,如系统有微量泄露,可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时,首先打开消火栓箱,按要求接好接口、水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,通过消火栓启动消防泵向管道中供水。 3、系统容易出现的问题、产生的原因、处理方法 (1)打开消火栓阀门无水原因:可能管道中有泄露点,使管道无水,且压力表损坏,稳压系统不起作用。处理方法:检查泄露点,压力表,修复或安上稳压装置,使管道有水。 (2)按下手动按钮,不能联动启动消防泵原因:手动按钮接线松动,按钮本身损坏,联动控制柜本身故障,消防泵启动柜故障或接线松动,消防泵本身故障。处理方法:检查各设备接线、设备本身器件,检查泵本身电气、机构部分有无故障并进行排除。 三、自动喷水灭火系统
消防工程及系统分类汇总一、火灾自动报警 1管、线敷设 2火灾探测器 2-1点型火灾探测器★ 2-2线型火灾探测器 2-3吸气式感烟探测装置 3手动火灾报警按钮 4火灾报警控制器 5隔离器 6火灾显示盘 7消防控制室的控制装置 二、消防供水系统 1消防水池 2消防水箱 3稳压泵、增压泵及气压水罐 3-1气压给水装置 3-2稳压泵、增压泵 4消防水泵 5水泵接合器 三、消火栓、消防炮系统 1消火栓系统 1-1室内消火栓
1-2室外消火栓 1-3消火栓按钮 1-4消火栓管网 2固定消防水炮 2-2水炮给水管网 2-3水炮系统控制 2-4启泵按钮 四、自动喷水灭火系统 1报警阀组 1-1湿式报警阀功能 1-2干式报警阀功能 1-3预作用报警阀功能 1-4雨淋报警阀功能 2水流指示器 3末端试水装置 5喷淋管道安装 6管网 7喷头★ 五、固定泡沫灭火系统 1供水设施、启泵按钮 1-1消防水池 1-2消防水箱 2稳压泵、增压泵及气压水罐
2-1气压给水装置 2-2稳压泵、增压泵 2-3泡沫水泵 2-4泡沫水泵控制柜 2-5水泵接合器 2-6启泵按钮 3泡沫液储罐 4比例混合器 5泡沫产生器 6管道与阀门的安装 7泡沫消火栓 8泡沫喷头 六、气体灭火系统 1瓶组与储罐 2灭火剂充装量及充装压力 3储存容器的安装 4贮瓶间环境 5灭火剂输送管件 5-1集流管 5-2选择阀 6阀驱动装置 7灭火剂输送管道安装 8喷嘴
具等。 9气体灭火控制器 七、机械加压送风系统 1风机 2风机控制柜 3送风口 八、机械排烟系统 1风机 2风机控制柜 3排烟口、排烟防火阀、电动排烟窗 九、挡烟垂壁 十、火灾应急照明和疏散指示标志系统 1应急照明 2疏散指示 十一、消防应急广播系统 1广播扬声器的设置 2扩音机 十二、消防电话系统 1消防电话总机性能 2消防电话分机设置与性能 3消防电话插孔性能 十三、防火分隔设施 1防火门
消防给水系统设计 一、建筑物消防给水系统设计的主要任务 确定建筑的消防用水量、合理布局系统管网和消火栓、确定消火栓配水管最低压力和最小管径以及消火栓的最低给水流量、选择消防泵、配置建筑物消防水箱和消防水池等。 二、建筑的消防给水和灭火设施设计 (一)、建筑的消防给水和灭火设施设计的原则 在设计建筑的消防给水和灭火设施时,应充分考虑各种因素,特别是建筑物的火灾危险性、建筑高度和使用人员的数量与特性,使之既保证建筑消防安全,快速控火灭火,又节约投资,合理设置。 (二)、消防给水系统和灭火设施设计 消防给水系统完善与否,直接影响火灾扑救的效果。设计消防给水系统,应确保消防给水条件较好,水量、水压有保障。 1、室外消防给水系统分类 室外消防给水系统按管网内的水压一般可分为高压、临时高压、低压消防给水系统三种。 高压:高压消防给水系统是指管网内经常保持足够的压力和消防用水量,火场上不需要使用消防车或其他移动式水泵等消防设备加压,直接由消火栓接出水带就可满足水枪出水灭火要求的给水系统。当建筑高度大于24m时,则立足于室内消防设备扑救火灾。水枪在任何建筑物的最高处时,水枪的充实水柱仍不小于10m; 临时高压:给水管道内平时水压不高,在水泵站(房)内设有消防水泵,当
接到火警时,启动消防水泵使管网内的压力达到高压给水系统水压要求的给水系统。采用屋顶消防水池、消防水泵和稳压设施等组成的给水系统以及气压给水装置,采用变频调速水泵恒压供水的生活(生产)和消防合用给水系统均为临时高压消防给水系统。水枪在任何建筑物的最高处时,水枪的充实水柱仍不小于10m; 低压:灭火时所需水压和流量要由消防车或其他移动式消防泵加压提供的给水系统。一般建筑内的生产、生活和消防合用给水系统多采用这种系统。最不利点消火栓的压力不应小于0.1MPa。(通常,火场上一辆消防车占用一个消火栓,按一辆消防车出2支水枪,每支水枪的平均流量为5L/s计算,2支水枪的出水量约为10L/s。当流量为10L/s、直径65mm的麻质水带长度为20m时,其水头损失为8.6m水柱。消火栓与消防车水罐人口的标高差约为1.5m。两者合计约为10m水柱。因此,最不利点消火栓的压力不应小于0.1MPa。) 2、管道流速 为防止消防用水时形成的水锤损坏管网或其他用水设备,对消火栓给水管道内的水流速度作了一定限制,消火栓给水系统流速不宜大于2.5m/s;自动喷水灭火系统的管道流速,不宜超过5.0m/s(应保证任意作用面积内的平均喷水强度),特殊情况下可控制在10m/s以下。但不应大于10m/s。 3、消防水箱的设置 (1)、设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物,或设置干式消防竖管的建筑物,可不设置消防水箱。 (2)设置临时高压给水系统的建筑物应设置消防水箱(包括气压水罐、水塔、分区给水系统的分区水箱)。消防水箱的设置应符合下列规定: a 重力自流的消防水箱应设置在建筑的最高部位;
消防系统组成、功能 消防系统工作原理 一、火灾自动报警系统 1、系统组成 (1)探测器:感烟探测器、感温探测器、火焰探测器 (2)手动报警装置:手动报警按钮 (3)报警控制器:区域报警、集中报警、控制中心报警 2、系统完成的主要功能 火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信号表现出来,并在控制面板上显示火灾发生部位,从而达到预报火警的目的。同时,也可以通过手动报警按钮来完成手动报警的功能。二、应急照明系统 二、消火栓系统 1、系统组成 消防泵、稳压泵(稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能 消火栓系统管道中充满有压力的水,如系统有微量泄露,可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时,首先打开消火栓箱,按要求接好接口、水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,通过消火栓启动消防泵向管道中供水。 三、自动喷水灭火系统 1、系统组成 闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。 2、系统完成的主要功能 系统处于正常工作状态时,管道内有一定压力的水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头出水,管道中的水由静态变为动态,水流指示器动作,信号传输到消防控制中心的消防控制柜上报警,当湿式报警装置报警,压力开关动作后,通过控制柜启动喷淋泵为管道供水,完成系统的灭火功能。 四、防排烟系统 1、系统组成 排烟阀、手动控制装置、排烟机、防排烟控制柜 2、系统完成的主要功能 火灾发生时,防排烟控制柜接到火灾信号,发出打开排烟机的指令,火灾区开始排烟,也可人为地通过手动控制装置进行人工操作,完成排烟功能。处理方法:检查机械系统及控制部分各器件系统连线等。 五、防火卷帘门系统 1、系统组成 感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜 2、系统完成的主要功能 在火灾发生时起防火分区隔断作用,在火灾发生时,感烟探测器报警,火灾信号送到卷帘门控制柜,控制柜发出启动信号,卷帘门自动降到1.8m的位置(特殊部位的卷帘门也可一降到底),如果感温探测器报警,卷帘门才降到底。 六、消防事故广播及对讲系统 1、系统组成
