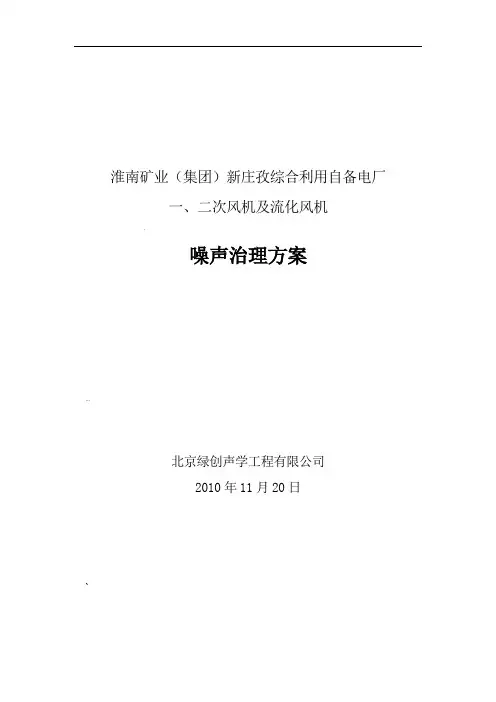

淮南矿业（集团）新庄孜综合利用自备电厂
一、二次风机及流化风机
噪声治理方案
北京绿创声学工程有限公司
2010年11月20日
目录
一工程简介
1工程概况
淮南矿业（集团）新庄孜综合利用自备电厂（以下简称新庄孜电厂）厂址位于安徽省淮南矿业集团新庄孜矿工业广场东部，毗邻新庄孜电厂现有3×25MW机组厂区西侧，新庄孜矿选煤厂铁路站场的东侧。厂区占地面积，静态投资亿元。新庄孜选煤厂的煤泥、煤矸石和中煤经皮带输送机运到本项目储煤场脱水，经除铁、筛分、破碎后送到2台440t/h的循环流化床锅炉燃烧，锅炉产生的高温高压蒸汽推动汽轮机做功，并带动2台135MW发电机发电，电能并网送至用户。主要设备布置具体布置参见下图：
新庄孜电厂设备平面布置示意图
为防止新机组投产后，部分设备的噪声对厂界影响较大，故对电厂厂界噪声进行治
理，根据投标文件的要求本次治理的对象为两台锅炉一、二次风机本体及一、二次风机出口冷风道2米处至空预器口，流化风机进出风口及风管道等设备。
2设计依据和参数
设计依据标准
本项工程执行如下技术规范和标准：
（1） GB12348-2008《工业企业厂界噪声排放标准》
（2） GB3096-2008《声环境质量标准》
（3） GB/《运转振动测试标准》
（4） JB/《运转噪声测试标准》
（5） GB/T3947-1996《声学名词术语》
（6） GB3785-83《声级计》
（7） HJ/《环境影响评价技术导则—声环境》
（8） DL5000-2000《火力发电厂设计技术规程》
（9） GB50017-2003《钢结构设计规范》
（10） DL/T968-2004《火力发电厂焊接技术规范》
（11） GBJ11-89《建筑抗震设计规范》
（12） GBJ9-87《建筑结构荷载规范》
（13） GBJ7-89《建筑地基基础设计规范》
（14） GB50205-95《钢结构工程施工及验收规范》
（15） GB50211-95《钢结构工程质量检验评定标准》
（16） GBJ18-87《冷弯薄壁型钢结构设计技术规范》
（17） JB309298《火焰切割面质量技术要求》
（18） GBJ68-84《建筑结构设计统一标准》
（19） JGJ82-91《钢结构高强螺栓连接的设计、施工及验收规程》
（20） JB/《装配通用技术条件》
（21） JB/ZQ4286-86《包装通用技术条件》
（22）《淮阴电厂热电联产二期环境影响报告书》
设计参数（设计目标）
（1）根据标书的要求，距各施工项目1米处的噪声值不得大于80dB(A)。
（2）厂区临界点应符合《工业企业厂界环境噪音排放标准》（GB12348-2008）3类标准。
二噪声测试及分析
我公司技术人员于2010年11月13至14日对新庄孜电厂进行了详细的现场勘查及噪声测试。测试情况及数据分析如下：
锅炉风机设备近场噪声测试
测试说明：
（1）测试时间
测试时间：2010年11月13日-14日
（2）测试仪器
噪声测量所使用的仪器为波兰生产的BSWA 801型全数字技术噪声和振动测试分析仪器，准确度为1型。该仪器经过中国计量院检验，检定为1级。符合IEC60651－1979、IEC60804－1985、IEC61260－1995、GB/T3785－1983、GB/T17181－1997和GB/T3241-1998标准的有关要求，符合JJG188－2002《声级计检定规程》对测量仪器的要求。测试仪器按国家测试规范，在测试前后进行校准。
（3）测试条件
天气晴朗、微风，符合国家测试规范所规定的无雨雪、无雷电、风速5.0米/秒以下的测试气象要求。
（4）工况：2#机组一、二次风机开启，流化风机开启，2#机组其他设备开启
测试数据
锅炉风机设备近场噪声测试数据如下表。
锅炉风机设备近场噪声测试记录表
噪声最小值（A），最大值为(A),超过招标文件规定的设计目标～ dB(A)。
厂界噪声测试
测试说明：
（1）测试时间
测试时间：2010年11月13日-14日
（2）测试仪器
噪声测量所使用的仪器为波兰生产的BSWA 801型全数字技术噪声和振动测试分析仪器，准确度为1型。该仪器经过中国计量院检验，检定为1级。符合IEC60651－1979、IEC60804－1985、IEC61260－1995、GB/T3785－1983、GB/T17181－1997和GB/T3241-1998
标准的有关要求，符合JJG188－2002《声级计检定规程》对测量仪器的要求。测试仪器按国家测试规范，在测试前后进行校准。
（3）测试条件
天气晴朗、微风，符合《工业企业厂界噪声测量方法》（GB12348—90）和《声环境质量标准》（GB3069-2008）中所规定的无雨雪、无雷电、风速5.0米/秒以下的测试气象要求。
（4）工况：2#机组一、二次风机开启，流化风机开启，2#机组其他设备开启
厂界噪声测试数据
厂界噪声测试数据如下表。
噪声测试记录表
（GB12348-2008）3类标准夜间限值[55 dB(A)]，其中最大点超过 dB(A),受电厂设备发出噪声影响比较严重。
三噪声源分析
.噪声传播途径
通常情况下，噪声通过以下两种方式传播：
一是以空气为介质向外传播，称为空气传声（简称空气声）；
二是声源直接激发固体构件振动，这种振动以弹性波的形式在基础、地板、墙壁中传播，并在传播过程中向外界辐射噪声，称为“固体声”。噪声通过固体可能传播到很远的地方，特别是当引起物体共振时，会辐射很强的噪声。
本次治理声源中，风机（一、二次风机及流化风机）进、排风噪声属于空气声；风机风管道振动激发的噪声属于固体声。
2.噪声源分析
风机噪声总体分析
电厂的风机使用量大面广，而且种类较多，如离心风机、罗茨风机和轴流风机。其中配套循环流化床锅炉的一、二次送风机为高压风机。
由于风机种类和型号不同，产生的噪声及频率特性有所不同，但从产生噪声的机理及特性上看，它们是相似的。这类噪声主要为空气动力性噪声和机械噪声。风机噪声随着风量和风压增大，噪声呈上升趋势，其中大部分风机呈宽频带噪声特性。
风机噪声主要由下述四部分组成：
（1）风机运行时进风口和排风口的空气动力性噪声；
（2）机壳、管道壁以及电动机轴承等辐射的机械性噪声；
（3）电动机的电磁噪声；
（4）风机振动通过基础、风管道辐射的固体声。
在上述四部分中一般以进、排风口的空气动力性噪声为最强。根据对风机的实测分析表明，风机的空气动力性噪声约比其它部分的噪声高出10～20 dB(A)。
此次治理风机设备声源分析
通过对新庄孜电厂勘查及风机近场测试结果分析，对此次治理的风机声源分析如下：（1）锅炉一、二次送风机
针对锅炉东侧和西侧一次风机、二次风机进行了近场测试其频谱，其噪声频谱如下所示：
一次风机噪声频谱
二
次风机噪声频谱
由上面的噪声频谱图可以看出，一、二次风机的壳体噪声值都较大,声压级比较高，中低频特性较明显，属于难治理声源。
从现场勘查可以看出，由于一、二次风机都属于高压风机，管道内气流噪声很高，而整个风机的进排风管道的隔声量严重不足，因此透射到管道外的噪声值也很高。实际上可以认为包括风机机壳、电机、进排风管道及进风口在内的所有强噪声源综合形成了一个具有很大面积和体积的综合性强体声源。
由于一、二次风机基本上为露天布置，风机噪声虽然随距离增加在空气有所衰减，但由于衰减距离有限，同时风机噪声的低频部分随距离衰减很小，因引一、二风机噪声仍对厂界各测点噪声值产生重要影响。
（2）流化风机
针对流化风机进行了近场测试其频谱，其噪声频谱如下所示：
由上图可以看出，流化风机噪声声压级高，中低频特性明显，属于难治理声源。
背景噪声分析
在电厂机组运行中，汽机主厂房、锅炉本体、机力冷却塔、变压器、锅炉引风机等设备噪声值也较高，其对厂界影响也较大。
SoundPLAN声学软件模拟分析（治理前）
噪声污染综合预评价分析包括：公式计算预评价；计算机模拟预评价；类比分析预评价。
以下仅就计算机模拟预测分析进行重点论述。
SoundPLAN软件噪声模拟分析软件是国际先进的噪声模拟分析软件，利用其对电厂声
环境进行分析预评价是绿创公司在电力行业噪声治理项目中首先采用的。我公司使用该软件完成了多项经典噪声治理工程设计，建立了噪声基础数据库，并积累了丰富的建模等使用经验。SoundPLAN噪声模拟预测在四川嘉陵燃煤电厂、太阳宫燃气热电厂、郑常庄燃气热电厂等众多项目中预测结果与最终实测结果吻合度非常高。我们将把上述技术经验应用在本次项目噪声模拟预测中。
我公司采用soundPLAN软件对新庄孜电厂内的主要声源分布进行了噪声模拟计算，其计算结果详见下图：
新庄孜电厂soundPLAN软件现状模拟效果图（厂内主要声源）
针对本次噪声治理的范围，在去除场内其他主要声源的情况下进行了噪声分布模拟计算，其计算结果详见下图：
新庄孜电厂soundPLAN软件现状模拟效果图（治理范围内声源）
四噪声治理基本措施
1 噪声控制总体设计思路
（1）噪声控制基本方法
从声源上——选用低噪声设备或结构改造降低声源噪声
从传播途径上——隔、消、吸减等降噪措施从接收点上——如劳动保护耳塞、住宅隔声门窗等。
（2）采取噪声控制措施考虑三个场的兼顾与平衡
①流场
在设计过程中充分注意车间或设备流场的改变，保证设备正常运行各种参数不受影响、正常运行的工艺参数不会改变。
②声场
需对声场进行综合性的整体分析，才能确保厂界及相应的敏感点达标。若只对相关的高噪声设备进行相应的降噪设计，难免会出现对显性声源采取设计措施后，隐性声源暴露而未能达标的情况。
③热梯度场
由于车间是一个向外扩散的热梯度场，故在进行声学设计的同时保证其热梯度场不出现剧烈变化，保证安全生产。
（3）措施有效和有针对性
由于现场声源分布广泛，有生产设备噪声、装卸货噪声和物流车辆噪声等，对敏感点有不同的影响，因此需要对声源进行识别和分析，同时考虑节约投资，取得最佳投资效果比，治理措施要有效和有针对性。
噪声控制工程中常用措施
结合项目特点采用切合实际的隔、消、吸、阻尼减振等综合噪声治理措施，其中隔声作为主要措施，其次是消声、吸声以及阻尼减振等。
（1）隔声措施
隔绝空气声往往采用木板、金属板、墙体等固体介质阻挡并减弱在空气中声波的传播，这些专门用来隔绝声波的固体介质称为隔声材料。在噪声治理工程中，为了提高隔声效果，常将隔声材料与其它声学材料如吸声材料、阻尼材料或空气层复合在一起组成隔声构件。隔声构件可以组装成不同形式和用途的隔声结构，
如隔声控制室、设备隔声罩和隔声屏障等。 ①封闭式隔声围护结构
对露天和半露天布置的噪声源设置必要的建筑隔声维护结构，对隔声量不能有效匹配的围护结构从声学角度予以必要的匹配。
单层均质墙板在不同频率下的隔声量（dB ）一般参照以下经验公式计算：
R=16lgM+14lgf-29
100～3150Hz 的平均隔声量（dB ）一般参照以下经验公式计算： R=16lgM+8 ( M≥200Kg/m2) （2） 消声措施
消声原理是利用吸声材料和护面材料及隔声材料设计成一定结构——消声器来降低噪声的一种方法。对所有的空气动力性噪声，噪声源采取消声治理后，要求既要有适宜的消声量（即声学性能），同时对设备的运行不能有明显的影响（即良好的空气动力性能）。消声器是一种既能使噪声得到有效的衰减又能保证气流正常通过的一种设备。
阻性消声器的消声量参照以下经验公式计算：
S P
L ?
=?)(0αφ 其中
)
11()11(34.4)(000αααφ-+--?=
（3）吸声措施
利用吸声处理在噪声传播途径上进行控制是一种传统常用而且有效的方法。当室内声源发出的声音遇到墙面、顶棚、地坪及其它物体表面时，都会发生反射现象。声波在传播过程中遇到各种材料时，都会发生一部分声能被反射，一部分声能向材料内部传播并被吸收，一部分声能透过材料在向外传播。
在噪声源周围设置了隔声围护结构的内侧壁面上做必要的吸声处理，不但可有效加强隔声围护结构的隔声量，而且可降低室内的混响声达3～8 dB(A)，同时改善操作人员的操作环境，起到一定的劳动保护作用。
■房间内做吸声处理后的最大吸声降噪量一般参照下式计算
2
1
1212max 11lg 10lg 10lg
10αααα--+==?R R L p dB
■房间内做吸声处理后的平均吸声降噪量一般参照下式计算
l
12
lg 10αα=?p L dB
（4）阻尼减振降噪措施
在薄板隔声维护结构的隔声背板上涂刷特殊配比的阻尼材料能有效增加隔声结构的内阻尼，它能使隔声构件的动能转化为热能，从而减少了构件的振动，因而阻尼对提高隔声构件尤其是薄板隔声结构的隔声量有明显的作用，特别是低频共振时的隔声量。
五 本项目噪声治理方案
对于本次招标治理噪声源，常用的治理方法有两种： （1）采用隔声围挡（即隔声屏障）方式；
（2）采用隔声间方式。 1.方案一 锅炉风机隔声围挡（隔声屏障）治理措施 声屏障的工作原理
在空气中传播的声波遇到声屏障时，就会产生反射、透射和绕射现象。一部分越过声屏障顶端绕射到达受声点；一部分穿透声屏障到达受声点，一部分在声屏障壁面产生反射。声屏障的插入损失主要取决于声源发出的声波沿着三条道路传播的声能分配。声屏障的作用就是阻挡直达声的传播，隔离透射声，并使绕射声有足够的衰减。当声波撞击到声屏障的壁面上时，会在声屏障边缘产生绕射现象，而在屏障背后形成“声影区”。我们所期待的声屏障的减噪效果就在“声影区”的范围内。与光影区相比较，由于声波波长比光波波长大的多，因此，这种“声影区”的边界并不明显，经过屏障边缘之外，声源发出来的声波可以直接到达的范围，叫做“亮区”。从亮区到声影区之间还有一小段“过渡区”。位于“声影区”内的噪声级低于未设置声屏障时的噪声级，这就是声屏障降噪的基本原理。
声屏障的声绕射原理图
对于一个无限长声屏障、点声源的绕射声衰减为：
声屏障的绕射损失计算示意图
从上式中可以看出，声屏障的绕射损失完全取决于菲涅尔指数N ，即取决于声源和受声点之间的声程差，声程差A+B-d 越大，λ声波波长越小（频率越高）则声屏障的绕射损失越大，也就是说声屏障的效果越好。
声屏障设置范围
综上所述，对于本工程可以依附锅炉风机附近的混凝土柱和钢立柱安装隔声屏障，将锅炉风机的本体和风管包围在隔声屏障内，根据现场情况，其隔声屏障的高度最少应超过12米。具体布置参见下图
锅炉风机隔声围挡（隔声屏障）治理效果预测
隔声围挡措施，SoundPLAN声学模拟软件模拟结果参见下图：
由上图可以看出，当隔声围挡设置后，厂界的噪声在65到70 dB(A)之间，屏障外一米的噪声值85到90dB(A)之间，未达到标书要求的治理目
方案二锅炉风机隔声间治理措施
西侧锅炉一二次风机本体噪声治理措施
2.1.2隔声间降噪措施
西侧锅炉一二次风机采用外部隔声内部吸声的措施，利用现有结构框架，设置隔声间。
隔声间的规格为10000*10500*8500。
隔声间的主结构为新庄孜电厂的混凝土立柱或钢结构。隔声间的吸隔声板安装在轻钢结构上。
隔声板为内吸外隔复合结构隔声板，其中隔声间靠锅炉侧采用LC-GSX-1型吸隔声板，其余三面采用LC-GSX-2型吸隔声板，隔声间屋面采用LC-GSX-3 LC 型屋面隔声板。
在隔声间下部合适位置加装2台进风消声器，，保证进风；进风消声器规格为LC-ZB-P （1000*4000*2000）在隔声间屋面上部安装4台通风消声器，消声器规格为LC-ZB-P（1200*1200*3000），同时安装轴流风机强排。
在隔声间上安装双层采光隔声窗12樘，规格为1000*2000 mm；
隔声门：规格2000*3000 mm、2樘，隔声门厚度100mm。
一次风机风口安装进风消声器，其规格为：3500*3500*2500。
二次风机风口安装进风消声器，其规格为：3000*3000*2500
一二次风机风口进风消声器通过变径与风口连接。外露在隔声间外风管做隔声包扎。
风机出风管道与风机之间采取隔声软连接措施。
一二次风机风口进风消声上安装消声防雨雨帽。
隔声间内部安装照明系统四套。
具体布置下面参见示意图：
一、二次风机降噪措施图
2.1.2隔声间散热计算
(1)隔声间散热总量计算
西侧一二次风机隔声间设备散热总量Q=84kw，其计算公式如下：
Q=1000n1n2n3n4SN/η（W）
Q-----工艺设备散热总量
n1----电机空量利用系数(安装系数),
n2----同时使用系数，
n3----负荷系数，
n4----考虑排风带走热量的系数，
S-----蓄热系数，
N-----电动机的额定功率（安装功率）；
η-----电动机效率
(2) 隔声间散热计算的的边界条件
最高室外温度: 41.2℃
平均相对湿度： 69%
厂房内最高温度: 根据经验一般取40 ℃
需要排出厂房的余热: 84 kw
厂房内换气次数: 20次/h
厂房的体积: 11（L)*(W)*(H)=982m3
(3)排风量的计算
隔声间内为效增焓过程：隔声间内的排风为机械排风，即从室外吸进空气，在厂房内循环后将厂房内的温度降低，并将一部分热量排出去，因此可将此过程看作是等湿增焓过程。
风量计算公式：G= Q/ρ(ip-iw) m3/s
其中 Q=84kw
ρ=㎏/ m3
ip——排出气体的焓值，kJ/㎏
iw——吸入空气的焓值，kJ/㎏
由焓湿图可知：dw=50g/㎏，可得出iw =84 kJ/㎏
排风温度 tp = tw + (tn - tw)/m
其中 tn——室内工作区域的温度
m——有效热量系数
tw——为排出气体温度
则ip = kJ/㎏
由此可得排风量为G=*= 23.5m3/s
根据换气次数要求：G=982*20=19640m3/h=5.5m3/s
因此既要满足换气次数，又要满足换热的要求，故排风量设计为23.5m3/s。东侧一二次风机和硫化风机本体治理措施
2.2.1隔声间降噪措施
东侧一二次风机和硫化风机本体采用外部隔声内部吸声的措施，利用现有结构框架，设置隔声间。
隔声间的规格为20000*10500*8500。
隔声间的主结构为新庄孜电厂的混凝土立柱或钢结构。隔声间的吸隔声板安装在轻钢结构上。
隔声板为内吸外隔复合结构隔声板，其中隔声间靠锅炉侧采用LC-GSX-1型吸隔声板，其余三面采用LC-GSX-2型吸隔声板，隔声间屋面采用LC-GSX-3 LC 型屋面隔声板。
在隔声间下部合适位置加装4台进风消声器，，保证进风；进风消声器规格为LC-ZB-P （1000*4000*2000）在隔声间屋面上部安装4台通风消声器，消声器规格为LC-ZB-P（1200*1200*3000），同时安装屋顶风机强排。
在隔声间上安装双层采光隔声窗16樘，规格为1000*2000 mm；
隔声门：规格2000*2500 mm、2樘，规格1000*2000 mm、3樘，隔声门厚度100mm。
一次风机风口安装进风消声器，其规格为：3500*3500*2500。
二次风机风口安装进风消声器，其规格为：3000*3000*2500
一二次风机风口进风消声器通过变径与风口连接。外漏在隔声间外风管做隔声包扎。
一二次风机风口进风消声上安装消声防雨雨帽。
隔声间内部安装照明系统6套。
具体布置参见下面示意图
2.2.2隔声间散热计算
(1)隔声间散热总量计算
东侧一二次风机和硫化风机隔声间设备散热总量Q=122kw，其计算公式如下：
Q=1000n1n2n3n4SN/η（W）
Q-----工艺设备散热总量
n1----电机空量利用系数(安装系数),
n2----同时使用系数，
n3----负荷系数，
n4----考虑排风带走热量的系数，
S-----蓄热系数，
N-----电动机的额定功率（安装功率）；
η-----电动机效率
(2) 隔声间散热计算的的边界条件
最高室外温度: 41.2℃
平均相对湿度： 69%
厂房内最高温度: 根据经验一般取40 ℃
需要排出厂房的余热: 122 kw
厂房内换气次数: 20次/h
厂房的体积: 11（L)*(W)*(H)+11（L)*(W)*(H)=1683m3
(3)排风量的计算
隔声间内为效增焓过程：隔声间内的排风为机械排风，即从室外吸进空气，在厂房内循环后将厂房内的温度降低，并将一部分热量排出去，因此可将此过程看作是等湿增焓过程。
风量计算公式：G= Q/ρ(ip-iw) m3/s
其中 Q=84kw
ρ=㎏/ m3
ip——排出气体的焓值，kJ/㎏
iw——吸入空气的焓值，kJ/㎏
由焓湿图可知：dw=50g/㎏，可得出iw =122 kJ/㎏
排风温度 tp = tw + (tn - tw)/m
其中 tn——室内工作区域的温度
m——有效热量系数
