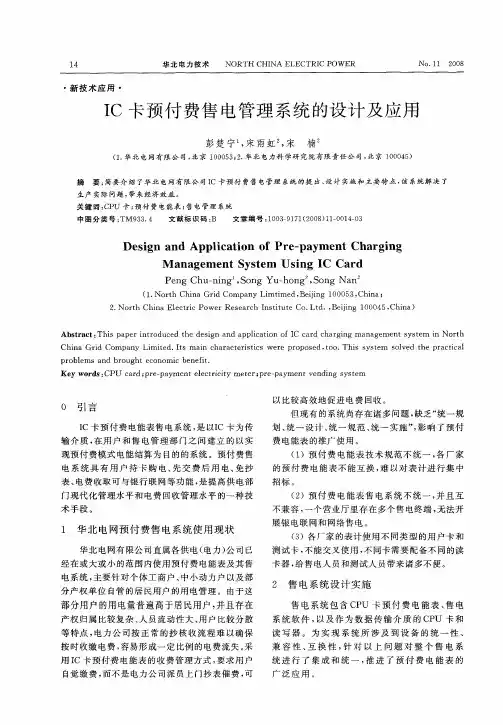

I C卡表预付费管理系统
产品名称：IC卡表预付费管理系统
详细说明：
1、系统概述
IC卡表预付费管理系统是依托成熟的IC卡技术开发的一种先交费后用电的收费管理系统。该系统采用当前国内安全保障等级最ESAM作为售电数据交换介质和方式，物理连接供电公司售电系统，同安装在客户处的IC卡电能表（CPU型卡表）按规定的协议的购售电信息传输，实现对电能计量的抄表、收费、控制三位一体，有助于电网企业防范电费风险，提高电费回收速度。
2、系统组成
该系统由CPU型卡表、用户IC卡片、读卡器、IC卡数据库服务器、售电系统软件等构成。
CPU型卡表是在精确的电能计量仪表中加入了CPU、ESAM安全模块、负荷开关控制模块、485接口输出等模块用以完成电算得新型电表。
l IC卡片用于系统的安全运行和管理，按功能可分为运行管理类卡和工具检测类卡。运行管理卡包括：总控卡、修改卡、售电PSAM卡、主要用于密钥的控制、用户售电卡的发行和管理。工具检测卡包括：预制卡、检查卡、清零卡，主要用于计查使用。
l 读卡器通过串口或USB口与计算机相连，是系统利用售电管理软件对不同功能用途的IC卡片进行数据读写操作的设l 数据库服务器用于安装IC卡数据库，实现网络数据实时交换与存放。服务器设有扩展接口与营销系统兼容，实现数查询。
l 系统软件是一套集售电管理、数据网络实时传递、报表统计分析为一体的应用管理平台。由前台售电管理软件、IC卡MIS数据库接口软件组成。
3、系统主要特点
l 售电系统能支持多种厂家、多种型号的电能表，统一售电处理及电费结算；
l 便于升级，从而保证售电系统不会由于CPU型卡的更新而被改变，使系统的适应性大为增加，保证一户一表工程能够长l 系统采用密钥管理方式，通过密钥认证来控制对用户电量进行读写，其安全级别高，外人很难攻击，同时，掌握核心保证用电数据的安全性；
l 售电系统为网络型系统，支持数据并发机制实现同城异地实时购电，同时保留与银行系统接轨的接口，为实现银行购l CPU型卡由于具有微处理器，使得在交易速度以及数据干扰方面远远高于逻辑加密卡。
4、系统功能
l 预付费功能实现用户先买电后用电；
l 报警功能表内剩余电量等于报警设定值时，发出报警信号；
l 跳闸断电功能剩余电量为零时，发出断电信号，控制开关断电；
一表一卡根据资产号或用户号识别实现一表一卡；
l 用电累计具有累计用电量、剩余电量和新购电的叠加功能；
l 量值修定对剩余电量报警、跳闸电量值进行设置和修改；
l 返写功能用户表内剩余电量、累计用电量、购电量、购电次数等信息能通过IC卡返写到售电系统中；
l 兼容性和MIS接口功能售电系统具备多表共用的要求，并留有与营销MIS接口用于数据交换；
l 新增变更功能通过与营销MIS联网资料核对正确后，办理新增变更的售电，以及终止电表用电的销户业务；
l 受检功能通过售电系统制作的检测卡，将卡表中的信息全部读出进行检查分析；
l 参数设置功能可以设置充值下限、限购电量和透支电量；
l 权限管理通过授权使岗位操作人员只能操作与自己有关的业务；
l 电价维护功能可从营销MIS中读取统一的电价，并给授权的管理员提供价格维护的功能；
l 查询打印功能提供用电客户查询和报表统计、发票打印功能。
IC卡预付费售电管理软件说明书 (单机版V1.2) 1功能概述 IC卡预付费售电管理软件主要用于管理IC卡预付费电能表用户，对IC卡进行日常操作，并能完成对各种数据的处理、统计和单据打印等功能。 2系统主要组成 预付费售电管理软件、RW666型IC卡读写器、DDSY666电能表。 3应用环境 IC卡预付费售电管理软件采用Delphi6.0语言和Sqlserver7.0数据库开发，该系统可安装在WINDOWS98、WINDOWS NT、WINDOWS2000、WINDOWS XP等操作系统中。 4安装说明 本软件配有安装光盘，运行安装光盘中的SETUP.EXE,根据提示操作，安装程序会自动进行软件安装，然后需要安装Sqlserver2000数据库。 5系统功能介绍 本系统在功能上分为：用户管理、IC卡操作、电量查询、统计报表、系统维护等五大模块。 5.1 用户管理 5.1.1 档案管理 其功能主要包括： 1．建立用户档案的基本资料； 2．修改用户的基本资料； 3．删除档案记录； 4．浏览全部用户档案及查询某个档案的详细资料； 5．打印档案成册； 6．用户过户； 7．用户销户。
5.1.2 档案查询 可以根据多种查询条件查询用户档案的基本资料。 5.1.3 电价维护 本系统可以增加、修改、删除电价项目和电价值。 5.1.4 收费方式维护 本系统可以增加、修改、删除收费方式。 5.1.5 操作员管理 只有系统管理员才能进行增加、修改、删除售电员，而售电员无权进行修改与添加操作，同时也只有系统管理员才能对售电员进行授权。 5.1.6 修改密码 售电员进入系统后可以修改自己的登录密码。 5.2 IC卡操作 5.2.1 通讯连接 本管理软件的数据通讯是通过连接在PC机的串行通讯口上的IC卡读写器对IC卡的读写来实现的，当读写卡不成功时需检查通信接口、IC卡读写器、电源和IC卡等的连接是否正确。 5.2.2 IC卡类型和功能 本系统中IC卡类型分为：初始化卡、售电卡、补卡、检测卡等四种类型。 1、初始化卡：用于将安装状态的电表设置为运行状态，并且完成一表一卡的对应工作。初始化卡插入电表后自动转换为售电卡。 2、售电卡：由初始化卡转化而成，用户持有，用于向运行状态的电能表中增加购电量，并将电能表中的数据返写回售电管理部门。 3、补卡：用于为丢失售电卡的用户补发售电卡。
商场预付费插卡式电表 启用方案 Modified by JACK on the afternoon of December 26, 2020
商户插卡式预付费表启用方案 一、启用目的 为了有效管控商户的用电行为，使商户合理、高效的使用电能，避免商户拖欠电费的现象的发生，减轻由此给公司造成的经济负担，特制定此方案。 二、启用的方法和思路 实行逐层逐户启用电表、先缴费后使用电能的操作方法推进插卡式预付费电表的启用工作。计划从负一层开始安装，直至五层全部完成电表启用工作。 三、启用所需相关部门及商户支持配合事项 为了确保插卡式预付费电表安装工作的顺利进行，并积极做好对商户的解释、协调、费用预缴及电表缴费系统调试运行等一系列相关工作，需请相关部门及商户给予支持与配合，具体细则及说明事项如下： 1、市场部：市场部在该层准备启用插卡式电表的前三日，需在晨会上对商户提 前进行宣导，让商户准备预缴电费充值资金（一块插卡表暂按￥元充值计算，两块插卡电表￥元，以此类推），防止因资金不足影响商户正常用电。 2、财务部：每个楼层收银台配备一台本楼层商户电表充值卡充值系统，各楼层 收银台进行熟练操作，在启用插卡式电表的同时建立商户电表充值数据库，收银员系统操作培训由物业部负责。 3、物业部：
⑴按商户实际使用电表数量发放电费充值卡，充值卡与插卡式电表编号需逐一核对，并在登记表上记录，商户与物业部电工双方签字确认。 ⑵对启用插卡式电表的商户从电井断电，并对商户原先使用电表终指指数进行核对抄录，商户与物业部电工双方签字确认。 ⑶物业部电工负责将插卡式电表线路恢复正常接线，接线正确调试完毕后从电井恢复给插卡式电表供电，并抄录插卡式电表起始指数，商户与物业部电工双方签字确认。 ⑷商户第一次启用插卡式电表时，由物业部工作人员培训商户正确的电表充值卡操作方式，并告知电表使用相关事项。 4、商户： ⑴商户充缴电能余额不足时，插卡式电表面板上的报警灯会以闪烁方式提醒商户该电表充缴电能余额不足，即将断电。商户需尽快对该插卡式电表进行再次充值。以确保商户正常运营。 ⑵商户插卡式电表投入使用前，可能会出现一家使用多块插卡式电表的情况。为了预防商户充值时出现充错电表造成商户无法正常使用电能的情况，商户需将插卡式电表与该电表充值卡一一对应并以明显标记标明，仔细核对后再进行插卡充值操作，避免出现错卡、电能无法充值的现象发生。
智能电表预付费控制系统 楼铭达毛海锋 苏州未来电器有限公司苏州215144 摘要：本文主要分析了现有预付费电表系统存在的缺陷，提出解决现有缺陷的系统解决方案，分析解决方案的技术优势以及经济价值。 关键词：微型断路器，智能电表，电动操作机构 Lou Mingda Mao Haifeng Suzhou future Electrical Apparatus CO., LTD suzhou 215144 Abstract: This paper mainly analyzes the defects of current prepayment metering system. the solution to the system proposed in this paper solves the defects of current solutions. At the same time, the technical advantages and economic value of solutions are analyzed in this paper. Keywords: Miniature circuit breaker，intelligent ammeter，electro-control mechanism 1 引言 目前国内的电能预付费系统通常是由智能电表和预付费电表用微型断路器构成，当欠费后由智能电表来控制预付费电表用微型断路器进行分闸；预付费电表用微型断路器通常是通过在普通的微型断路器中加装一个可使微型断路器脱扣的电磁装置构成，欠费时智能电表使电磁装置的线圈通电使微型断路器脱扣，实现欠费时自动断电的目标。 但上述现有控制系统存在以下缺陷，由于在微型断路器中加装了电磁装置后由于空间的原因目前的大多预付费用微型断路器的N相是不具备非正常分断保护的。而且现有的预付费控制系统只能实现欠费后自动断电，无法实现缴费后自动上电的功能，需专业人员手动合闸。 现有预付费控制系统由于上述原因，从服务角度来说会导致用户供电的及时性受到影响，容易导致用户的投诉；从安全角度来说，如非专业电工去手动合闸会有很大的安全隐患；从经济角度来说手动合闸会有大量的人工成本的浪费。 本文设计的智能预付费系统采用由预付费用MOT系列电动操作机构配合普通微型断路器取代预付费电表用微型断路器，通过预付费用MOT系列电动操作机构带动普通微型断路器实现自动分闸和合闸。 2 智能预付费系统的工作原理 智能预付费系统如图1所示，主要由后台控制系统、信息采集通讯模块、智能电表、预付费用MOT系列电动操作机构、普通微型断路器等构成智能预付费系统。

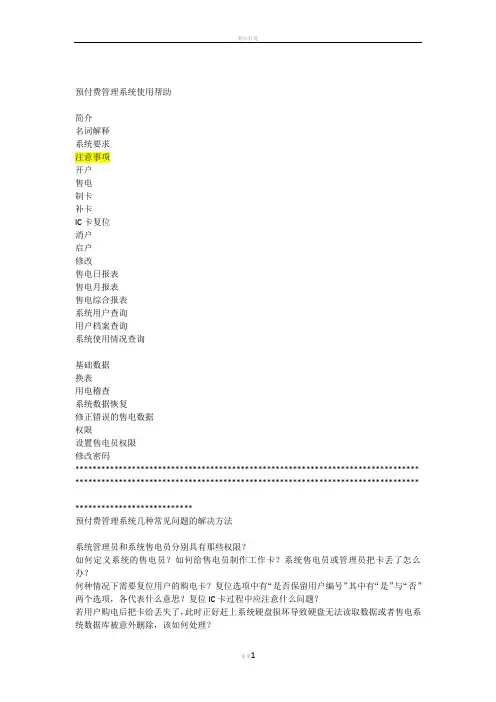

预付费系统 使用指南V1.0 2013 年 5 月
目录 一、创建账户 (1) 二、计费价格设置 (2) 三、注册新用户 (3) 四、开户充值 (4) 五、销售 (5) 六、充值修改 (6) 七、用户补卡 (7) 八、换表 (8) 九、制作工具卡 (9) 十、查询功能 (10) 十一、卡片类型及功能 (11)
一、创建账户 操作步骤：登录预付费系统后依次选择“账户管理→创建账户→选择仪表类型→子表号”根据实际情况填写限购量、预存量、透支量等信息，如图1所示。 图1 注：1.创建账户完成以后会弹出“您要为该帐户添加一个价格吗？”，选择“是”，将进入价格管理菜单，选择“否”，退出创建账户菜单。 2.创建账户时设置的子表号应不一致，在预付费系统中可以同时创建4个账户。 3.不同维护码账户内制作的卡片不可以交换刷表，若混刷表则表会提示警示信息（详见表或 块说明）。 4.账户创建完成后，销售时不需要再创建账户，可直接开户销售。
二、计费价格设置 价格管理界面，如图2所示。 图2 操作步骤：登录预付费系统后进入“价格管理”菜单，选择“添加价格”，填入相应的价格信息即可增加新的价格。当需要根据实际情况对此价格进行调整、修改、删除操作时，可以直接进入“价格管理”中，选择“调整价格”、“修改价格”、“删除价格”选项进行对应操作。 “调整价格”：可调整已存在的价格信息。选中对应需要调整的价格，点击“调整价格”，然后修改相应信息，点击“确认”即可。 “修改价格”：可修改已存在的价格信息。选中对应需要修改的价格，点击“修改价格”，然后修改相应信息，点击“确认”即可。 “删除价格”：可删除已存在的价格信息。若该价格未被用户所使用，可选中需要删除的价格，点击“删除价格”，点击“确认”即可删除。若该价格已被用户使用，则不能删除价格。 每个账户可以有多个价格，例如居民用水价格和商业用水价格（居民用电价格或商业用电价格），可在“价格管理”内分别创建对应的价格信息，开户时在开户界面的“价格类型”选择对应价格进行开户。
预付费电表售电管理软件 本文共四章主要针对用户能快速熟练使用预付费电表售电管理软件所制作的简要操作流程指导和常见操作问题处理，具体详细操作内容请进入预付费电表售电软件帮助信息栏里的帮 助目录和使用手册。 第一章使用操作流程 软件安装―软件注册和人员电价设置—开户―售电—以后都是售电 一、软件安装流程及说明 打开安装文件—点击“下一步”—点击“下一步”—输入密码888615或序列号9957-5296-0205-5330 后点击“下一步”点击“浏览”选择安装路径为D盘或其他非系统盘 （请勿安装在电脑操作系统盘，以免电脑中毒系统重装造成数据丢失）再一直点击“下一步” 到完成。 二、软件使用注册和功能设置 打开系统：输入密码800001 （初始密码为编号）左键单击“确定” 跳出窗口提示“系统还没注册~~~~ ”单击“确定”牖动跳转到“注册授权” 注：软件使用前必须注册，也可在“设置维护”项里点击“系统设置维护”打开“注册授权”界面 注册信息设置：收费站编号为“0”，收费站名称根据自己情况填写，管理单位名称根据自己情况填写，系统注册编码可填六位数字（系统注册信息为软件对电表的识别身份信息非常重
-la|x| 要，要求用户把注册信息记录下来永久保存） ，数据库路径和数据库备份路径可为系统检测 到的默认路径无需更改， 填写完整后单击上面的“保存注册设置”，窗口提示系统注册清空数 据库，点击“确定”（系统投入使用后禁止修改注册信息否则会造成电表无法正常使用） 系统选项设置：点击注册授权旁边的“系统选项”，建议把报警方式改为“固定电量”以下蓝框内 信息可双击修改为 10度（其他建议保持默认），囤积电量可根据自己要求可修改为更高 99999 （具体说明请参考帮助信息栏的使用手册和帮助目录） ，连接好读卡器并打开读卡器 开关再在窗口选者连接串口（如 C0M1、C0M2~~ ）并测试端口直到检测到有读写设备后 点击上面“保存系统设置选项” 黑统基本催息设置 打印发票设置：点击系统选项旁边的“发票设置”，点击“选择”可在DATA 文件夹下的GDFP 文件夹下找到三种发票格式选择自己需求选择任意一种再点击“保存发票设置” ，如无要求可 不设置 操作人员设置：点击上方“人员设置”（也可在“设置维护”项里点击“人员电价设置”来打开“操 作人员”窗口，增加操作人员：点击“增加”在编号处填入六为数字，填写好姓名，密码不用填 写默认为编号电话可填可不填，在右边选择好权限（要求主管权限在所有功能前打"，普通 售电员在营业售电和查询数据打"，工程人员在表计管理打"根据需求也可增加查询数据项 目）,输入完成后点上面“保存”
学校家属区预付费电表设计方案 总体设计 系统结构由采集设备、通信信道、远程集中抄表与收费管理系统主站和中国银行易充值平台四部分组成，其中系统主站单独组网。 1)采集设备指安装在现场的采集终端（集中器）及计量设备（智能电表）。通信信道是指主站与采集终端的通信信道，主要包括以太网、GPRS/CDMA等。 集中抄表与收费管理系统主站网络主要由服务器、收费工作站、维护工作站以及相关的网络设备组成，该系统实现自动抄表与收费，并实现预付费 支持与中国银行易充值接口实现代扣充值。 远程通信组网 远程通信通道是指集中器与主站之间的通信通道，由于一般通信距离较远，称作远程通道，考虑充分利用已有资源及通信可靠性，本项目要求主站与集中器之间通信支持校园网。 本地通信组网 是指集中器与现场电表之间的通信组网方案，充分考虑各种通信方式的可靠性，本项目采用RS485总线方式。 软件架构 主站系统采用多层分布式结构，分别由展现层、业务处理层、通讯采集层以及数据层组成。 展现层：采用Web浏览器方式为用户受理各业务，提供可交互的界面。用户通过界面操纵各类业务、维护系统和设备。 业务处理层：提供和实现抄表、设备维护、用量计算、费用计算、缴费和票据打印等各类业务和服务，进行各类业务规则的处理。 数据层：数据的存储和一致性维护。
通讯采集层：负责与集中器或其它逻辑节点间的数据和信息交换，提供稳定、可靠的通讯链路等。 主要功能特点 远程自动抄表 实现对计量点的日冻结表码远程抄读，并用于用电监测与费用结算。 后台预付费 采用后台预付费模式，对用电用户实现预付费管理。 支持阶梯计费 支持按月阶梯计费，响应国家政策中关于能源阶梯计费要求。 多种缴费方式 支持收费中心坐收收费模式； 支持与中国银行易充值接口实现代扣充值； 自动催费 系统在用户剩余电费低于告警阀值或拉闸阀值时，系统自动对用户采用短信催费和拉合闸控制。 系统扩展及兼容设计 为保护投资的有效性，系统建设在规划设计阶段必须充分考虑系统扩展性和兼容性，以便满足业务范围扩大及系统规模增长的需求。 主站软件 提供统一的应用平台，系统应用采用模块化设计，随着业务的扩展，系统可平滑升级。 统一数据存储，对其它生产及应用系统提供数据接口，实现数据共享。 主站硬件 采用的主站硬件全部符合国际标准，主站硬件采用开放式分布式结构，随着计量点接入规模扩大，支持硬件设备无缝隙扩容升级。 规约兼容
. ... . DDSY型电子式IC卡预付费单相电能表 使 用 说 明 书
2 1.概述 DDSY 型电子式IC 卡预付费单相电能表，简称IC 卡电能表，用于计量额定频率为 50Hz 的交流单相有功电能，实现先付费后用电的管理功能。该产品采用先进的微电子技术进行数据采集、处理及保存。其性能指标符合 GB/T17215-2002 和GB/T18460.3-2001标准。具有体积小、重量轻、可靠性高、防窃电等特点。 2.工作原理 电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC 卡）传递数据。 3.规格（见表1） 规格 型号 准确度等级 额定电压（V ） 标准电流（A ） DDSY 1.0级 220/110 5(20) 10（40） 2.0级 4.技术指标
4．1仪表常数1600imp/kW.h 4．2基本误差(见表) 4．3起动 电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。电能表应能连续计量电能。 4．4潜动 当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。4．5电气参数 正常工作电压：0.9～1.1额定电压 极限工作电压:0.8～1.15额定电压 绝缘电压:≥2000VAC 功率消耗：≤2W和10VA 4．6适用条件 正常工作温度：-10℃～+45℃ 极限工作温度：-25℃～+55℃ 存储和运输温度：-25℃～+70℃ 年平均温度：≤75% 一年中的30天（以自然方式扩散）温度可达95% 其余时间有时可达85% 2
智能电表远程预付费管理系统的应用研究 摘要：在营销远程费控管理中，需要采用用电信息采集系统，对电力客户用电信息以及预先交纳的费用进行采集分析，对电力用户剩余用电费用进行计算，然后再与预先设置的预警 阀值以及停电阀值等进行比较，进而对电力用户给予相应的提醒，或者发放停电指令、复电指令等。文章首先对智能电表远程费控系统的应用价值进行介绍，然后对智能电表远程费控系统设计模块进行分析，并对系统推广应用策略进行详细探究。 关键词: 远程费控业务；电力营销；设计模块；应用 引言 营销远程费控业务应用系统指的是国家电网公司统一应用的系统，通过应用营销远程费控措施，能够提升电力信息采集工作水平，缓解现场抄核收管理工作人员的劳动强度，同时还能够缩短欠费停电时间，进而提升电力营销管理水平。因此，对智能电表远程费控的推广与应用策略进行详细探究迫在眉睫。 1 智能电表远程费控系统的应用价值 1.1实现“全费控”的业务要求 网公司近几年发展迅速，战略思想明确，在对各大供电公司发展规划上明确提出要“统一规划、统一标准、统一建设”，提升供电公司的服务水平和业务形象，实现辖区内高、低压业务全覆盖，完善用电信息采集系统和远程费控系统，对电力营销远程费控系统进行研究，有利于满足国家对于电力公司的要求，帮助电力公司完成电力营销目标。 1.2实施阶梯电价政策的业务支撑 从2012年开始，发改委为了缓解供电紧张，提倡居民节约用电，鼓励居民分开、错开用电，实施了阶梯收费制度。阶梯电价分为三个梯度，用电量越少，收费越少，反之，则越高。如果按照目前的工作人员抄表计费的管理模式，显然
难以跟上阶梯收费的步伐。所以，实现阶梯收费的方式需要远程费控系统的技术支持，针对不同细分用户梯度，进行阶梯电价计费。 1.3满足客户对优质服务的需求 基于供电公司构建的远程费控系统或者与供电公司合作的费控系统已经成为未来消费的必然趋势。远程费控系统能让用户及时查询到每月所用电度数、资讯标准等，真正实现了透明化管化管理，为人们提供了用户体验途径。因此，进行电力营销远程费控系统研究能为完善电费管理系统、降低电费回收风险、完善电力营销费控模式等提供理论依据。 2 智能电表远程费控系统设计模块 电力营销远程费控模块主要包含用户群账号管理单元模块、费控综合管理单元模块、费控策略平台管理单元模块、费控实时监控单元模块等。系统业务结构形式如图1所示。 图1业务架构示意图 2.1用户群账号管理

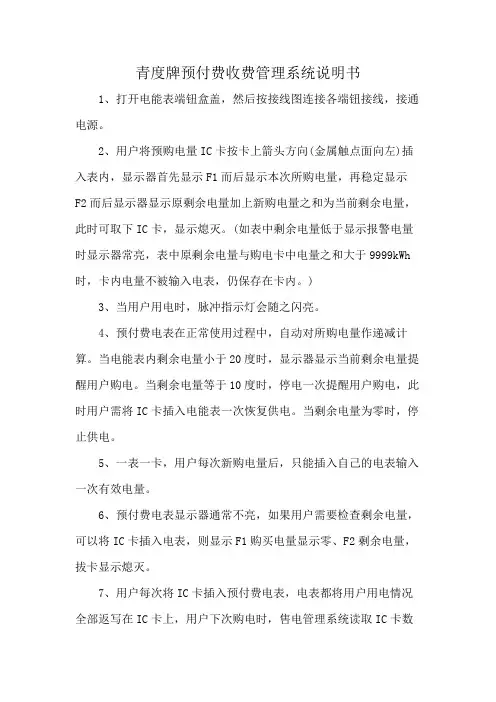

预付费电能表使用说明 尊敬的用户： 您好！为方便您使用本公司生产的预付费电能表，请阅读以下内容。 一、预付费电能表应用计算机管理，先购电后用电，该电表采用一表一卡，专卡专用（用户持有的IC卡不能互换），失卡不失电，可补卡再用。电卡能双向传递数据，达报警电量时能提醒用户购电，当电量为零时，将自动拉闸断电。 二、电表上电后将依次显示以下内容。电表厂号后六位数（CH××××××）、电表常数（HC== ××××）、产品版本号（0321 20C1）、剩余电量（××××××）。（本提示仅供物业及电工人员作参考） 三、当您领到物业部门发放的购电卡时，确认好电表后将电卡（金属芯片朝内）垂直插入对应的电表卡槽，如是有效购电卡，则电表自动将数据读入表内，数码管（LED）显示屏依次显示：最近一次购电量（P0= = ××××）、总购电量（P= ××××××）、购电次数（PC== ××××）、报警电量（P1 ==××××）、赊欠限量（P2 ==0000）、限容功率（FOX=××：××）。拔卡后请妥善保存。 四、电表运行过程中，每间隔30秒轮流显示表内剩余电量及总用电量。（当显示屏左上角小指示灯点亮时，显示总用电电量；当显示屏左下角小指示灯点亮时，显示剩余电量） 1、总用电量分两段显示：第一段显示十万位、万位、千位、百位数值，第二段显示十位、个位及小数位数值； 2、剩余电量分两段显示：第一段显示千位、百位的数值，接下来再显示十位、个位及小数位的数值。 五、当表内的剩余电量小于报警电量的2倍时，报警指示灯将闪烁显示提醒用户购电；当表内剩余电量小于报警电量时，报警指示灯将常亮提醒。购电前，用户须将电卡插入电表卡座一次，便于将电表内数据送回计算机数据库。 六、当电表运行过程中，如报警指示灯快速闪烁，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟。此时用户插入购电卡可立即恢复供电。 七、当管理系统将限容方式设置成“超容断电”模式，在报警提醒时用户未插卡响应，则当剩余电量为用户约定的报警电量时，电表拉闸断电警告，此时将电卡在电表卡座上插一次即可恢复供电。
有关预付费电能表使用及其存在的问题探讨 发表时间：2018-11-17T14:44:50.067Z 来源：《基层建设》2018年第28期作者：丁佳[导读] 摘要：文章对目前我国预存付费电能表的使用方法及使用过程中存在的问题进行了系统的分析和调研，并针对如何提高加强防窃电管理的有效性，以及提高预付费电能表的使用效率提出了几点建议。 国网安徽省电力有限公司阜阳供电公司安徽省阜阳市 236000 摘要：文章对目前我国预存付费电能表的使用方法及使用过程中存在的问题进行了系统的分析和调研，并针对如何提高加强防窃电管理的有效性，以及提高预付费电能表的使用效率提出了几点建议。 关键词：预付费电能表；使用；效益；防窃电技术引言 电费是供电企业维持生产和发展的主要资金来源，是否能够及时回收对供电企业资金循环具有重要的作用。由于多年来“先用电、后付费”的用电模式、“点多面广”的电力客户群和必须现场停限电的技术手段，以及配套法规与市场经济的不适应，直接导致供电企业在电费回收上存在着巨大的风险，历年来也倾注了极大的人力、财力，增大了营运压力。在这种背景下，为更好地适应电力体制改革，预付费电能表随之得到了广泛地应用。 由于早期核心关联的通讯技术应用不成熟，系统的兼容性成了影响电能计量管理远程自动抄表系统推广应用的一个重要障碍，特别是通信协议的兼容性和制造标准的不一致。IC卡式预付费电能表在当时的环境下，无奈地规避了通讯技术的应用瓶颈。 1 预付费电能表使用方法及IC卡电能表产生的效益 1.1 预付费电能表使用的一般流程 1）供电部门为用户安装电能表。2）用户到供电大厅办理IC卡电能表开户业务，供电部门制作用户IC卡，写入必要运行参数，完成开户和购电电量。3）用户插卡将运行参数信息输入电能表的单片机，同时表内信息参数返写入电卡内。4）满足一定条件时，IC卡闭合控制开关，允许用户用电。当电能表内电量不足或低于下限报警电量时，提示用户购电；当电量为零时，开关断开停止供电。5）用户可在电能表内电量不足、低于下限报誓或开关断开停止供电时，持卡到供电营业部门进行缴费充值。6）用户再次对电能表插卡，继续用电。 1.2 IC卡电能表产生的效益 1.2.1 社会效益 将供用电关系纳人市场经济轨道，有利于用户增强电是商品的意识，使供用电关系进人良性循环；提高电费回收率，减少国家损失的同时也减少了用户用电的盲目性；调整和限制高峰负荷，平抑负荷曲线，进而提高供电质量。 1.2.2 用户效益 杜绝了用户纠纷可节约用电、计划用电；不再受抄表人员制约；基本不改变原配电线路，更换为预付费电能表即可，减少了改造费用。 1.2.3 为电力企业的可持续发展奠定了基础 从根本上解决收费难的问题；为电能的商品化提供物质条件；利于供电部门对用户非法用电情况核查；实现了用电自动化，提高了营业管理水平。 2 影响预付电能表使用效率的不利因素 2.1 人员素质问题 IC卡预付费电能表售电系统一直在更新升级改造中，而每次改变都需要售电人员的操作配合。由于操作繁琐、且对系统的不熟悉造成了售电后电能表不读卡或读卡错误。因为使用者素质不尽相同，常导致插卡错误，使电能表不能读卡。因此在使用中出现用户频繁换表的问题，极大地增加了现场人员的工作量，缩短了电能表的使用寿命。 2.2 电能表及系统问题 2.2.1 难以适应电价波动的需求 电价制度不可能长期停留在单一计价模式和同一标准上，如上海等大城市已经在居民中推行峰谷分时电价，这时卡表就难以胜任了。为了避免由于电价变动造成买卖双方的经济损失，IC卡电量不能大量销售。另外IC卡本身成本不低，每表一卡，如广泛使用预付费电能表则使得售电工作量十分可观。 2.2.2 采用预付费式电能表后对实际用电量的统计工作带来不便 预付费式电能表的特别之处在于需要电力用户提前进行购电，只有在交付费用后才能继续用电，当电力用户所购买的电度额数没有剩余时，预付费式电能表就能停止供电，当电力用户交付费用后，则会自动继续供电，这就在一定程度上加大了供电企业统计电力用户的实际用电量工作的难度。 2.2.3 抗干扰能力差 特别是开放式卡口，在电能表被外界干扰、攻击造成控制系统失效后，极易发生电费纠纷。 2.2.4 价格高，寿命短，综合效益差 在我国，多数省市的供电企业在采用了价格较高的付费电能表后，在收取电费时多数还是按照电力用户的实际负荷的电量和电价作为结算电费的依据，预付费只起到了预估售电以便控制客户及时缴费的作用，并没有实现用电与售电系统同步管理，同时，预付费电能表的成本造价过高，使用年限较短，与供电企业可持续发展战略要求不是十分的相符。 3 防窃电管理的技术措施 3.1 加强现场安装的监管力度 1）将所有电能计量装置都安装在计量柜内。同时，互感器的二次接线侧、表计的表盖及接线盒、接线端子均加铅封。重点用户的低压接户线绝缘子到计量装置间的接线可用电缆或用塑料套管将所有导线一起套住，利用密封盒对计量端子全部加封。计量柜加铅封及封条，封印编号记录完善，便于用电检查。
分析预付费电能表故障及解决措施 通过预付费电能表的特点，分析预付费电能表出现的故障，针对各项故障提出改进方法，找出解决的办法，使其能更好的适应当前飞速发展的电力市场和民众的需求。 标签：预付费电能表故障分析解决措施 预付费电能表的主要特点：当预付费表内剩余电量用尽或协议透支电量用尽时，电表能直接或输出跳闸控制信号，切断用户的用电负荷，强制用户购电，实现客户“先买电后用电”的功能。采用光电耦合器采样电能表脉冲的方式自动计量用电量。在额定电流范围内能限制最大使用功率（由供电管理部门限定）；一表一卡，专卡专用，失卡不失电，补卡再用；IC卡能双向传递数据；电表具有声、光报警功能，能提供多种声光报警方式；能自动断电警告用户及时购电，当IC 卡表内的电量为零时，能自动拉闸断电。且，现阶段我们使用的IC卡具有写入数据和存储数据的能力，并抗破坏力强、存储容量多、加密性强、成本低、携带方便等诸多优点。 无法售电，售电卡插卡无效，在插卡操作的过程中极易将开户卡错位使用，卡方向有可能插错，串口选择的不正确，写卡机不正常。卡面氧化或受强磁干扰。由于预付费电能表是一表一卡，开户送电时预付费表读到的开户卡信息与表计本身信息不符，则会造成预付费电能表不能合闸送电正常使用。应检查写卡机，看电源指示、开关状态应正常，按箭头所示方向将卡插入电表，金属面向左，插入后保持5秒以上。不可把卡在表内快速频繁插入，否则将导致烧卡。卡的金属面要保持清洁，如有污物或表面氧化，用橡皮檫擦干净。卡要妥善保管，不要与强磁等干扰源放在一起，否则容易引起卡内数据部分损坏。选择正确的串口，串口号必须与实际相连的写卡机对应，正确选择对应的预付费表厂家，输入的参数（卡类型、写卡机类型）应正确，如系统有提示，请保存提示信息，与厂家联系。用户在营业厅领开互户卡时，业务员应当提醒用户专卡专用，并在卡上标注好用户的总户号及表号，方便用户辨认。同时，在营业厅内放置样表及样卡，业务员现场演示，解答用户疑问。 当IC卡非法或其他错误时，电表报警且数码管显示错误信息，如下表： 表中剩余电量大于“0”后，但用户不能正常用电。 原因分析：①电表液晶显示上出现“”符号。②预付费表发出断电控制。 解决措施：①首先查看电表液晶显示上是否出现“”符号如果无此符号，说明该断电不是因预付费表发出的断电控制。反之，是由预付费表发出的断电控制。 ②如果是由预付费表发出的断电控制，可能是由于用户的用电负荷大于预置的“超负荷限制阀值”而导致的超负荷跳闸控制。在此种情况下，一段时间后因平均功率的降低将允许用户用电（自动或手动）。如果不是因预付费表发出的断电控
I C卡表预付费管理系统 产品名称：IC卡表预付费管理系统 详细说明： 1、系统概述 IC卡表预付费管理系统是依托成熟的IC卡技术开发的一种先交费后用电的收费管理系统。该系统采用当前国内安全保障等级最ESAM作为售电数据交换介质和方式，物理连接供电公司售电系统，同安装在客户处的IC卡电能表（CPU型卡表）按规定的协议的购售电信息传输，实现对电能计量的抄表、收费、控制三位一体，有助于电网企业防范电费风险，提高电费回收速度。 2、系统组成 该系统由CPU型卡表、用户IC卡片、读卡器、IC卡数据库服务器、售电系统软件等构成。 CPU型卡表是在精确的电能计量仪表中加入了CPU、ESAM安全模块、负荷开关控制模块、485接口输出等模块用以完成电算得新型电表。 l IC卡片用于系统的安全运行和管理，按功能可分为运行管理类卡和工具检测类卡。运行管理卡包括：总控卡、修改卡、售电PSAM卡、主要用于密钥的控制、用户售电卡的发行和管理。工具检测卡包括：预制卡、检查卡、清零卡，主要用于计查使用。 l 读卡器通过串口或USB口与计算机相连，是系统利用售电管理软件对不同功能用途的IC卡片进行数据读写操作的设l 数据库服务器用于安装IC卡数据库，实现网络数据实时交换与存放。服务器设有扩展接口与营销系统兼容，实现数查询。 l 系统软件是一套集售电管理、数据网络实时传递、报表统计分析为一体的应用管理平台。由前台售电管理软件、IC卡MIS数据库接口软件组成。
3、系统主要特点 l 售电系统能支持多种厂家、多种型号的电能表，统一售电处理及电费结算； l 便于升级，从而保证售电系统不会由于CPU型卡的更新而被改变，使系统的适应性大为增加，保证一户一表工程能够长l 系统采用密钥管理方式，通过密钥认证来控制对用户电量进行读写，其安全级别高，外人很难攻击，同时，掌握核心保证用电数据的安全性； l 售电系统为网络型系统，支持数据并发机制实现同城异地实时购电，同时保留与银行系统接轨的接口，为实现银行购l CPU型卡由于具有微处理器，使得在交易速度以及数据干扰方面远远高于逻辑加密卡。 4、系统功能 l 预付费功能实现用户先买电后用电； l 报警功能表内剩余电量等于报警设定值时，发出报警信号； l 跳闸断电功能剩余电量为零时，发出断电信号，控制开关断电； 一表一卡根据资产号或用户号识别实现一表一卡； l 用电累计具有累计用电量、剩余电量和新购电的叠加功能； l 量值修定对剩余电量报警、跳闸电量值进行设置和修改； l 返写功能用户表内剩余电量、累计用电量、购电量、购电次数等信息能通过IC卡返写到售电系统中； l 兼容性和MIS接口功能售电系统具备多表共用的要求，并留有与营销MIS接口用于数据交换； l 新增变更功能通过与营销MIS联网资料核对正确后，办理新增变更的售电，以及终止电表用电的销户业务； l 受检功能通过售电系统制作的检测卡，将卡表中的信息全部读出进行检查分析； l 参数设置功能可以设置充值下限、限购电量和透支电量； l 权限管理通过授权使岗位操作人员只能操作与自己有关的业务； l 电价维护功能可从营销MIS中读取统一的电价，并给授权的管理员提供价格维护的功能； l 查询打印功能提供用电客户查询和报表统计、发票打印功能。
IC卡预付费售电管理软件说明书 目录 1、售电软件系统使用前安装说明 (1) 2、售电软件简介 (3) 3、售电管理软件的主要操作界面说明 (5) 4、具体操作举例 (14)
1售电软件系统使用前安装说明 本软件配有安装光盘（内含售电软件安装程序、USB驱动程序（cp210x_driver）、IC卡预付费售电管理软件说明书）。与本售电软件系统配套使用的产品有RW666读卡器（必需是USB接口），USB接口线，配套电源（9V，0.5A）； 售电软件及USB驱动安装步骤如下： 1.1将售电软件系统安装光盘插入光驱中，双击桌面“我的电脑”，再打开售电软件光盘如下图1所示。 点击鼠标右键， 打开此售电软件 驱动光盘 图1 1.2 双击鼠标左键打开“安装程序”文件夹，如图2所示，再双击“售电软件单机版。msi”图标，则系统自动进行售电软件安装。
图2 1.3 出现如下图4所示，点击下一步。 图4 1.4 出现如下图5所示，再点击下一步。双击此“售电软件单机版。msi”图标
图5 1.5 出现如下图6所示，点击下一步。
图6 1.6 出现如下图7所示，点击“关闭”，则售电软件安装完毕。（注：此时售电软件还不能使用，要安装USB驱动程序才可以，USB驱动程序安装见下面步骤1.7-1.10） 图7 1.7 USB驱动安装：用USB接口线将USB读卡器与电脑相连，然后将读卡器电源插好。打开读卡器电源开关，电源指示灯亮（红色），这时电脑桌面自动弹出下面的对话框，如下图8所示。
图8 1.8选择从列表或指定位置安装，点击下一步，如下图9所示。 图9 1.9 选中“搜索可移动媒体（软盘、CD-ROM…）”,点击下一步，如下图10所示。
预付费电能表应用中常见的问题及解决方案 发表时间：2017-11-23T16:11:37.530Z 来源：《电力设备》2017年第19期作者：张静 [导读] 摘要：随着我国市场经济体制的不断发展与完善，电力企业作为促进我国国民经济发展的基础产业，在发展过程中面临着巨大的机遇和挑战，人们对电力企业的要求也随之增高。 （唐山市信实供电服务有限公司卑家店供电营业厅河北唐山 063100） 摘要：随着我国市场经济体制的不断发展与完善，电力企业作为促进我国国民经济发展的基础产业，在发展过程中面临着巨大的机遇和挑战，人们对电力企业的要求也随之增高。文章对目前我国预存付费电能表的使用方法及使用过程中存在的问题进行了系统的分析和调研，并针对如何提高加强防窃电管理的有效性，以及提高预付费电能表的使用效率提出了几点建议。 关键词：预付费电能表；使用；效益 1 预付费电能表使用方法及IC卡电能表产生的效益 1.1 预付费电能表使用的一般流程 （1）供电部门为用户安装电能表。 （2）用户到供电大厅办理IC卡电能表开户业务，供电部门制作用户IC卡，写入必要运行参数，完成开户和购电电量。 （3）用户插卡将运行参数信息输入电能表的单片机，同时表内信息参数返写入电卡内。 （4）满足一定条件时，IC卡闭合控制开关，允许用户用电。当电能表内电量不足或低于下限报警电量时，提示用户购电；当电量为零时，开关断开停止供电。 （5）用户可在电能表内电量不足、低于下限报誓或开关断开停止供电时，持卡到供电营业部门进行缴费充值。 （6）用户再次对电能表插卡，继续用电。 1.2 IC卡电能表产生的效益 1.2.1 社会效益 将供用电关系纳人市场经济轨道，有利于用户增强电是商品的意识，使供用电关系进人良性循环；提高电费回收率，减少国家损失的同时也减少了用户用电的盲目性；调整和限制高峰负荷，平抑负荷曲线，进而提高供电质量。 1.2.2 用户效益 杜绝了用户纠纷可节约用电、计划用电；不再受抄表人员制约；基本不改变原配电线路，更换为预付费电能表即可，减少了改造费用。 1.2.3 为电力企业的可持续发展奠定了基础 从根本上解决收费难的问题；为电能的商品化提供物质条件；利于供电部门对用户非法用电情况核查；实现了用电自动化，提高了营业管理水平。 2 影响预付电能表使用效率的不利因素 2.1 人员素质问题 IC卡预付费电能表售电系统一直在更新升级改造中，而每次改变都需要售电人员的操作配合。由于操作繁琐、且对系统的不熟悉造成了售电后电能表不读卡或读卡错误。因为使用者素质不尽相同，常导致插卡错误，使电能表不能读卡。因此在使用中出现用户频繁换表的问题，极大地增加了现场人员的工作量，缩短了电能表的使用寿命。 2.2 电能表及系统问题 2.2.1 难以适应电价波动的需求 电价制度不可能长期停留在单一计价模式和同一标准上，如上海等大城市已经在居民中推行峰谷分时电价，这时卡表就难以胜任了。为了避免由于电价变动造成买卖双方的经济损失，IC卡电量不能大量销售。另外IC卡本身成本不低，每表一卡，如广泛使用预付费电能表则使得售电工作量十分可观。 2.2.2 采用预付费式电能表后对实际用电量的统计工作带来不便 预付费式电能表的特别之处在于需要电力用户提前进行购电，只有在交付费用后才能继续用电，当电力用户所购买的电度额数没有剩余时，预付费式电能表就能停止供电，当电力用户交付费用后，则会自动继续供电，这就在一定程度上加大了供电企业统计电力用户的实际用电量工作的难度。 2.2.3 抗干扰能力差 特别是开放式卡口，在电能表被外界干扰、攻击造成控制系统失效后，极易发生电费纠纷。 2.2.4 价格高，寿命短，综合效益差 在我国，多数省市的供电企业在采用了价格较高的付费电能表后，在收取电费时多数还是按照电力用户的实际负荷的电量和电价作为结算电费的依据，预付费只起到了预估售电以便控制客户及时缴费的作用，并没有实现用电与售电系统同步管理，同时，预付费电能表的成本造价过高，使用年限较短，与供电企业可持续发展战略要求不是十分的相符。 3 防窃电管理的技术措施 3.1 加强现场安装的监管力度 （1）将所有电能计量装置都安装在计量柜内。同时，互感器的二次接线侧、表计的表盖及接线盒、接线端子均加铅封。重点用户的低压接户线绝缘子到计量装置间的接线可用电缆或用塑料套管将所有导线一起套住，利用密封盒对计量端子全部加封。计量柜加铅封及封条，封印编号记录完善，便于用电检查。 （2）电能计量装置的接线必须规范。特别是电能表的中性线必须与电源线直接连通，不得与其他用户共用中性线。连接表计的电压线应在计量箱内引接，不得在开关上引接，以防窃电。进表导线裸露部分必须插入接线盒内，使表孔不留间隙，防止短接表计。 3.2 推广使用全电子式多功能电能表 电子式电能表具有不能倒字，底数不能清零，不可更改表计常数，有失压、失流记录及电流不平衡记录、逆相序记录、编程等事件记
IC卡自助充电管理系统 一．功能简介 系统采用预付费电表管理，将每个充电设备都经过一个预付费电表供电管理，可根据实际数量，将十几甚至几十个预付费电表集中安装在一个表箱内，可以一个车棚放置几个表箱，一台智能IC 卡付费机管理一个表箱内的电表，以485方式相连。当持卡者需要进行充电操作时，选择一个充电插座，在管理该插座的付费机上刷IC卡，选择插座编号，可以选择计次或者扣费方式，用于支付充电费用。付费机收到扣费信息后开启对应电表供电，电动车开始充电。当付费的相应电量使用完毕，则电表自动断开电源的供电。单次充电的电量和单价均可以按软件设置。 而付费机的数据信息，可以利用TCP/IP方式实时上传，也可以在需要的情况下利用GPRS方式远程上传。而挂失信息同样可以利用TCP/IP方式或GPRS方式下传。 页脚内容1
二． 三．设备参数 四．预算清单 郑州IC卡电动自行车自助充电站预算表 序名称 型号单数金额备 页脚内容2
页脚内容3
第一章概述 1．概述： 物业管理公司或管理人员为了能对辖区内各种电动车充电进行更有效、更安全的管理，有效的控制滥用电源、不规范用电、浪费电等现象，可以通过采用对电源的合理控制实现这种功能需求。SD3030是专门用于控制充电电源的控制器系统。通过采用SD3030对电源的控制，所有使用充电电源的持卡人，都必须先经过系统管理员授权。使用电源时，先刷一下IC卡，在按一下所在充电插座的按钮即可。未经授权的IC卡，无法进行取电。控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得充电的所有数据记录都有据可寻。 通过IC卡管理充电电源，可将无卡人员滥用电源外；同时，又起到了省电省空耗的作用；因为充电电源具有时间限制，这样减少了出现电池充电饱和之后继续充电的情况，延长了电池使用寿命；多个电源点在分布广的情况下，容易发生起火等不安全因素，通过IC卡管理的充电电源，平时插座是没有电压的，有效的加强了传统安全管理系统中管理的薄弱的一面；提高了物业的安全等级。 本系统具有IC卡消费功能，可按次、按日期、按消费金额进行卡管理。 页脚内容4
数理与信息工程学院 《单片机原理及应用》期末课程设计 题目IC 卡式单片机预付费电度表的设计 专 业： ______ 计算机科学与技术 班级： 姓名： 学号： 指导老师： 成绩： (2010.1 ) 目录 (1) I C 卡式单片机预付费电度表概 ?… ? ? ? ? ? ? ? ? ? ?… ?… ?… ?… ?… ?… ?… ?… ?… ? ? ? 1 设 4 论 4 本 设 计 任 务 和 主 要 内 2 第计 1 . 2
2 . 1 . 1 电能计量系统方案设计 (4) 2. 2 预付费电度表工作过程及基本原理 (5) 2 . 2 . 1 预付费电度表工作过程 (5) 2 . 2 . 2 有功电能测量的基本原理 (6) 2 . 3 预付费电度表电 路 (7) 2 . 3 . 1 电能计量电路 (7) 2 . 3 . 2 控制部分 (8) 2 . 3 . 3 显示电路 (9) 2 . 3 . 4 I C 卡接口电路................................................................. 1 0 2 . 3 . 5 电能存储电路................................................................. 1 1 2 . 3 . 6 掉电检测电路................................................................ 1 2 2 . 3 . 7 磁保持继电器驱动电路................................................................. 1 2 第 3 节系统软件设计................................................................. 1 4 3. 1 主程序设计流程图以及相应代 码............................................................. 1 4 3 . 2 I C 卡检测及读写程序设 计............................................................ 1 5 3 . 3 外中断0 服务程序流程图以及相应代 码............................................................ 1 8 3 . 4 定显示器0 中断服务程序流程图以及相应代
