15CrMo钢施工方案
材质为15CrMo，铬钼钢可焊性差，焊接工艺复杂，需经过严格的预热、层间加热、后热、热处理等工序才能获得合格的焊接接头。并且返工时容易产生裂纹等缺陷，给施工和管理带来很大难度，未满足现场施工需要确保工程质量，将铬钼钢焊接和热处理作为特殊过程控制，特编制本施工技术措施。
编制依据
《工业金属管道工程施工及验收规范》 GB50235-97
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
《石油化工剧毒、可燃介质管道工程施工及验收规范》SHJ3501-1997《石油化工工程铬钼耐热钢管道焊接技术规程》SHJ-3520-1991
《工业金属管道工程质量验收评定标准》GB50184-93
相关施工图纸及重复利用图
焊接施工措施
施工人员
4.1.1焊接工程师应按焊接工艺评定制定焊接工艺卡，解决焊接技术问题，指导焊接工作。
4.1.2焊接检查人员应根据技术规范、设计文件、焊接工艺卡对现场焊接工艺的执行情况进行连续监控，确定标记并记录，焊接检查人员应检查上岗焊工的合格证，对焊接一次合格率低的焊工停止其焊接工作。
4.1.3无损检测人员应具有劳动局颁发的无损检测资格证，应熟悉检
验工作的原理及检验设备的应用并正确评定焊接接头的缺陷。
4.1.4热处理人员应熟悉铬钼钢接头的热处理参数及热处理设备的应用，负责焊前预热、焊中伴热、焊后后热和热处理工作，并填发整理保管全部热处理记录。
4.1.5焊工应具有劳动局颁发的相应项目的焊工合格证，并能根据焊接工艺卡选择合适的焊接工艺参数，严格按焊接工艺要求施焊。
4.1.6铬钼金属管的组对安装工作应配备经验丰富、责任心强的管工负责。
施工机具及设备
4.2.1特殊过程的施工机具应有设备部门配备完好的设备，并有专人检查和保养。
4.2.2焊机必需具有参数稳定，调节灵活，满足焊接工艺要求，安全可靠地性能。
4.2.3热处理设备应能自动控温，用热电偶测量温度，每个回路均有温度显示并有制动记录仪记录热处理曲线。
4.2.4所有测量器具均应鉴定合格，测量准确，并在检查周期内。施工环境
4.3.1铬钼钢管线应开辟专门场地进行预制，防止同其它材质管线、管材混用。
4.3.2由于夏季、秋季室外风大，多雨，必需采用搭设防风棚的方式来克服对铬钼钢焊接的不利影响，改善焊接环境。
4.3.3焊接现场应配备风速仪，干湿温度计，以便于对现场环境的检
测。
4.3.4现场设专人进行施焊环境监测，每天两次。
4.3.5焊接环境出现下列情况之一时，应采取有效措施防护，否则禁止施焊。
（1）相对湿度大于90%以上时；
（2）手工电弧焊风速大于8m/s，氩弧焊风速大于2m/s；
（3）下雨天气。
施工原材料
4.4.1铬钼钢管材，管件及焊接材料应具有出厂合格证或质量检验证明书，其检验项目和技术指标应符合国家标准或行业标准及有关技术文件要求。
4.4.2铬钼钢管材、管件应进行100%的光谱分析，对不合格的材料配件禁止使用。
4.4.3管材、管件使用前应做外观检查，其表面质量应符合下列要求：（1）表面无裂纹、缩孔、折叠、重叠等缺陷；
（2）若表面存在局部凹凸锈蚀时，必须保证最小壁厚。
4.4.4管材、管件验收合格后应做上合格标记，入库时按不同材质、规格分别放置，妥善保管，供应部门应将合金管件、管材做出材质色标标识。
4.4.5焊材的领用、发放应符合以下规定：
（1）焊材应派专人负责保管、烘烤、发放、回收，并有详细记录；（2）使用前应按焊条说明书进行烘烤；
（3）烘好的焊条领用后超过4小时不用时，应重新烘烤且烘烤次数不得超过两次；
（4）焊丝使用前必需清除锈斑和油污并露出金属光泽。
施工工艺
4.5.1技术准备
（1）施工前应按焊接工艺评定、按不同材质、焊接位置等要求编制焊接工艺卡。
（2）施焊前应向焊工、管工、热处理工进行技术及安全交底工作，并有见证材料。
4.5.2施工流程图
材料验收下料破口加工焊丝及破口清理预热组对氩弧焊打底层间温度控制（伴热）焊接焊缝外观检查后热热处理及硬度检查无损检测返修、热处理及再次检验。
4.5.3焊接方法
（1）工程直径小于DN80焊口采用手工钨极氩弧焊焊接，厚管可采用氩电联焊。
（2）工程直径大于或等于DN80的焊口原则上采用氩电联焊焊接，管径较大及安装口充氩困难时，可采用手工电弧焊直接焊接。
（3）铬钼钢管线承插口焊接可采用手工电弧焊焊接。
4.5.4焊接材料选用
4.5.5焊前准备
（1）管子切割及坡口加工宜采用机械方法加工，当使用氧、乙炔火焰切割时，必须清楚熔渣，氧化皮及表面淬硬层。
（2）坡口加工后应进行外观检查，坡口表面不得由夹杂、裂纹、分层等缺陷。
（3）组对前应将坡口及其内外表面不少于20mm范围内的油污、氧化皮、锈等清除干净，并用砂轮机磨直至露出金属光泽。
（4）组对时应以内壁平整为原则，内壁错口应小于1mm。
（5）定位焊应沿管周均匀分布并无焊接缺陷，起焊点应在两定位焊焊点之间，定位焊焊接工艺和预热温度与正式焊相同，定位焊两端应为缓坡状。
（6）坡口采用60°V型坡口，钝边1mm，间隙2mm。
4.5.6焊前预热
（1）工程直径小于等于DN80的焊口采用火焰加热，工程直径大于DN80的焊口采用电加热。
（2）预热升温应缓慢而均匀，防止局部过热，火焰加热采用数字触点式温度计，检测预热温度测点应均匀分布。电加热预热温度的测量用热处理设备上的热电阻测量。
（3）预热范围应以对口中心线为基准，两侧各不少于100mm的区域，
加热区以外的100mm范围内应予以保温。
（4）铬钼钢焊口预热温度选择见下表：
4.5.7焊接
（1）焊接铬钼钢接头时，当达到预热温度后应立即进行底层焊道的焊接且应一次连续焊完。
（2）焊接底层焊道时应封住管口，以免管子内形成穿堂风，影响焊接质量。
（3）底层焊道焊完后，应立即进行下一层的焊接且应连续焊完，如中断焊接应立即进行300-350时间为350min的后热处理，并保温缓冷，中断后继续施焊应重新预热。
（4）多层焊接时层间温度应等于或略高于预热温度，否则应予以加热，每层焊缝接头应错开。
（5）焊接时应在坡口内引弧，严禁在非焊接部位引弧。
（6）焊工焊完口后应立即自检，若外观有缺陷要立即补焊、修整，合格后进行后热或热处理。
4.5.8焊后后热及焊后热处理
（1）焊后后热
若焊后不能立即进行热处理的焊口应立即进行后热，后热温度为300-350，后热采用电加热，后热时间为2分钟，然后保温缓冷，后
热后应在12小时之内热处理。
（2）焊后热处理
①焊后应立即进行热处理，热处理采用电加热方法，在热处理过程中应能准确的控制加热温度且使焊件温度分布均匀。
②热处理的加热范围以焊缝为中心，两侧各不小于焊缝宽度的三倍（且不小于25mm），加热区以外的100mm范围内应予以保温。
③温度控制准确，热处理过程中恒温温度偏差不应超过±25℃，且不超过热处理范围温度，测温元件采用热电偶并用自动记录仪记录热处理曲线，测温点设在加热区且不少于1点。
④不同材质焊接接头之间热处理温度按合金含量高者下限要求，不同厚度的按厚者要求进行。
⑤热处理参数如下
⑥热处理
⑦热处理后的硬度测定
热处理后硬度抽查比例为热处理焊口总数的10％且不少于1处，没处测点见下图：
4.5.9焊后返修
（1）焊后经检测不合格的焊口必需予以返修，返修时焊接工艺与正式焊焊接工艺相同。
（2）焊后检测出裂纹及其他共性缺陷时，应首先分析产出原因，再进行返修。
（3）返修焊口标位应由探伤人员进行，根部缺陷应确定在焊缝的哪一侧。
（4）清楚缺陷后应进行着色检查，确认无疑留缺陷后方可施焊。（5）全部返修都应在热处理后进行。
（6）同一部位的返修次数不宜超过两次，经过两次返修仍不合格的焊缝，如需再进行返修，应编制返修工艺措施，经施工单位技术总负责人批准后方可实施，并将焊缝返修次数、部位和无损检测等结果记入焊缝返修记录，返修后仍按原规定方法检测。
4.5.10射线探伤
工艺管道焊口的拍片比例及合格标准应按图纸要求执行。
质量保证措施
5.2.1建立健全质量保证体系，确定质量责任制。
5.2.2认真管好计量器具，保证工程计量的有效性和准确性。
5.2.3严格施工工艺纪律，对预热、焊后后热、焊后热处理及探伤做到连续监控，以确保工程质量。
5.2.4施工应在热处理设备调试完毕后进行，焊后及时进行热处理。
5.2.5严格工序管理，上道工序检查合格后方可进行下道工序的施工。
5.2.6加强施工环境的监测，当出现不利天气时应急时采取措施。
5.2.7认真做好各项施工记录，施工班组的原始记录要完整正确。
创精品工程措施
5.3.1成立一个专门施工合金管线的领导小组，以最大限度为施工创造条件，协调好各部门的关系，始终保证施工优质高效的运行。
5.3.2生产管理部门要按技术部门提出的防护措施及时组织实施。5.3.3管工每天组对应与焊接相适应，避免组对后放置时间过长。5.3.4合理安排探伤时间，确保探伤及时发出结果，便于及时发现问题。
5.3.5探伤完毕后，若有返工焊口应先进行返工，以免积累返工量过大，造成恶性循环。
5.3.6焊口焊完后，应立即检查外观，经质检员确认后在进行热处理，避免热处理后进行补焊的情况。
5.3.7焊道记录员要随时将每到焊口的探伤情况及焊工代号在单线图上标识清楚，确保单线图与实际相符，同时记录员应将原始焊接记录等记录好。
质量控制点一览表
安全措施
建立健全安全保证体系，落实人员，明确责任。
电焊机、热处理机应有良好的接地，电焊把线及热处理用电缆不得有破皮、漏电现象。
热处理送电后操作人员不得离岗。
焊工施焊前一定要戴好劳动防护用品和面罩，防止弧光，金属烟尘及放射性物质对人体伤害。
因施工工期紧，射线探伤量大，应合理安排探伤时间并设定区域。严防热处理烫伤及触电。
高空作业必需系好安全带。
用来清理坡口的丙酮要妥善保管，防止意外发生火灾。
计量器具需用计划一览表
施工机具一览表
施工手段一览表
施工方案及施工组织设计 一、工程概况 广东清远抽水蓄能电站位于广东省清远市的清新县太平镇内。本工程的施工项目为清远抽水蓄能电站工程上、下库土石料转运场及1# —6#弃渣场和副坝四坝后堆渣场、副坝五坝后堆渣场管理。 上库土料转运场、石料转运场均位于上库库区内、距副坝五东北方向直线距离约200米处，目前工程的上库施工临时道路可直接通至上库库区，库内已修建的施工便道直接通往转运场，交通方便，场地平坦。 下库土、石料转运场位于发包人永久生活营地左右侧冲沟处，有直接道路通往，交通方便。 二、施工总体部署 1、安全生产目标：做好施工管理期间的各项安全防范工作，确保施工地段各转运场范围内的交通及行车、行人安全畅顺，安全生产无事故。 2、质量目标：上、下库约150万m3 土、石料的转运场管理及土、石料远转场周边设施的维护能达到设计规范要求及施工质量要求。管理质量达标 3、工期目标：按设计规划的进度计划要求进行各项目的规范管理，工期满足设计要求。
4、文明施工目标：土、石料转运场施工现场派专人指挥车辆交通，确保土、石料转运场施工段一切行车畅通无阻，土、石料分类堆放规范、整洁、无任何杂物及垃圾混堆混放，争创文明工地。 三、施工组织措施 1、转运场及渣场的管理和维护 根据上、下库土石料场的地理位置及各弃渣场的地理位置，有利于各料场及渣场的规范化管理及维护，拟划分三个组进行管理作业，分别为：上库区范围内为一个组由2人进行管理作业，时间为2009年12月至2012年10月，共35个月，负责上库区整个土石料转运场弃渣场、堆渣场的全面管理及维护工作。下库区范围内分2个组共4人进行执勤作业，一个组在2#弃渣场和石料转运场及永久生活区左侧冲沟石料转运场进行24小时轮流值班，一个组在交通洞口右侧石料转运场及通风洞口石料转运场进行24小时轮流值班，时间为2009年12月至2013年5月共42个月，负责下库区整个土石料转运场及弃渣场、堆渣场的全面日夜24小时的管理及维护工作。在施工管理工作中严格按安全管理标准进行，在转运场各渣场设置足够的安全警戒，标志与分类标志牌，确保各料场及渣场的堆放与进出有序进行，管理达标，满足电站施工和运行要求。 二、土料的保护 上库土料堆放完整后，采用人工及机械平整平顺，保持边坡坡比稳定，坡脚四周排水沟清理畅顺。在坝体填土料前三个月内土料
填埋场A单元环场坝及分割坝填筑施工方案 1.概况 河北省危险废物处置工程填埋场A单元环场坝填筑方量4.202万m3、分割坝填筑方量3863m3，总填筑为：总计划填筑天，则坝体填筑日强度达 m3/天。 坝体填筑计划工期17个月，2010年8月开始填筑至2012年的6月底。2011年6月底全坝段填筑到1028m高程，满足1028m 高程的度汛要求。2012年6月底大坝填筑设计高程1054.0m后，预留预沉降高度0.4m，主河床坝段填筑至1054.4m高程，2012年底前修筑坝顶道路等工程。 坝体填筑按区、段、单元划分进行，坝面分三区，即：左岸坝肩填筑区、右岸坝肩填筑区、河床段区，每区分为三个独立工作面。先施工左、右坝肩段，再施工河床段。按照不同高程设上坝道路。 2.坝体填筑进度安排 2．1施工总体进度安排 按照设计要求，坝基开挖1006m高程，换填干净砂至1008m 高程，作为大坝填土建基面。根据总进度计划和现场相关条件，2010年8月开始填筑右岸坝0+475~坝0+720坝段。9月开始填筑左岸坝0+135~坝0+350坝段，达到1014m高程。上游起小断面挡水，下游为防渗墙施工提供工作面，10月底截流后，加快纵向围堰拆除及河床段坝基开挖，为2011年大坝全断面填筑创
造有利条件。 2.2主要节点工期 2010年10月底大坝截流，大坝左右坝段填筑高程达到1014m 高程。 2010年11月底坝体上游小断面填筑高程达到1021m高程。 2011年6月30日大坝全断面填筑高程达到1028m满足度汛水位高程 2012年6月30日大坝填筑完工。 3 坝体填筑施工方法 3.1坝体填筑施工道路布置 3.1.1上坝道路布置采用岸坡与坝坡相结合的布置方式，上坝道路按双车道设计，两岸上坝主干道路面宽7m，最大纵坡控制在10%左右；坝体下游坡面的临时上坝道路路面宽7m，最大纵坡控制在10%以下。 3.1.2上坝道路 根据大坝填筑不同高程在下游坡修筑三条“之”字型上坝路，分别在1008~1023m、1023~1038m、1038~1054m高程布设。 3.2坝体填筑坝料平衡计算 本工程开挖料主要为大坝清基开挖料和左坝肩削坡量，清基料和削坡料不能用于坝体填筑，大坝清基土方开挖运至大坝上、下游进行平整，左坝肩削坡料用于坝前平台填筑。 （1）平衡依据：根据招标文件提供的坝料工程量和各时段坝
材质为15CrMo。铬钼钢可焊性差，焊接工艺复杂，需经过严格的预热、层间加热、后热、热处理等工序才能获得合格的焊接接头。并且返工时容易产生裂纹等缺陷，给施工和管理带来很大难度，为满足现场施工需要确保工程质量,将铬钼钢焊接和热处理作为特殊过程控制,特编制本施工技术措施。2.0编制依据 《工业金属管道工程施工及验收规范》GB50235-97 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工剧毒、可燃介质管道工程施工及验收规范》SHJ3501-1997 《石油化工工程铬钼耐热钢管道焊接技术规程》SHJ3520-1991 《工业金属管道工程质量检验评定标准》GB50184-93 相关施工图纸及重复利用图 4.0焊接施工措施 4.1施工人员 4.1.1焊接工程师应按焊接工艺评定制定焊接工艺卡,解决焊接技术问题,指导焊接工作。 4.1.2焊接检查人员应根据技术规范、设计文件、焊接工艺卡对现场焊接工艺的执行情况进行连续监控,确定标记并记录,焊接检查人员应检查上岗焊工的合格证,对焊接一次合格率低的焊工停止其焊接工作。 4.1.3无损检测人员应具有劳动局颁发的无损检测资格证,应熟悉检验工作的原理及检验设备的应用并正确评定焊接接头的缺陷。
4.1.4热处理人员应熟悉铬钼钢接头的热处理参数及热处理设备的应用，负责焊前预热、焊中伴热、焊后后热和热处理工作，并填发整理保管全部热处理记录。 4.1.5焊工应具有劳动局颁发的相应项目的焊工合格证，并能根据焊接工艺卡选择合适的焊接工艺参数，严格按焊接工艺要求施焊。 4.1.6铬钼合金管的组对安装工作应配备经验丰富、责任心强的管工负责。 4.2施工机具及设备 4.2.1特殊过程的施工机具应由设备科配备完好的设备，并由专人检查和保养。 4.2.2焊机必须具有参数稳定,调节灵活,满足焊接工艺要求,安全可靠的性能。 4.2.3热处理设备应能自动控温,用热电偶侧量温度,每个回路均有温度显示并由制动记录仪记录热处理曲线。 4.2.4所有计量器具均应鉴定合格,测量准确,且在检查周期内。 4.3施工环境 4.3.1铬钼钢管线应开辟专门场地进行预制,防止同其它材质管线、管材混用。 4.3.2由于夏季、秋季室外风大,多雨,必须采用搭防风棚的方式来克服对铬钼钢焊接的不利影响,改善焊接环境。 4.3.3焊接现场应配备风速仪,干湿温度计,以便于对现场环境的监测。 4.3.4现场设专人进行施焊环境监测,每天两次。
都匀滨江小马路 BK10+000弃渣场施工方案 编制： 审批： 审核： 中铁十六局集团都匀滨江小马路项目经理部 2016年4月
目录 一、编制依据 (2) 二、工程概况 (2) 三. 工程地质与水文 (3) 1. 水文环境 (3) 2. 地质环境 (3) 四．主要施工内容 (4) 五. 施工组织安排 (4) 六．施工技术工艺及流程 (4) 1.便道施工 (5) 2.挡墙施工 (5) 3.盲沟施工 (8) 4.场内灌溉渠改移 (9) 5.废方整理 (9) 七. 人员、机械设备配置 (10) 八. 环保措施 (10) 九. 复耕措施 (10) 十. 施工注意事项 (10) 十一. 安全保证措施 (11)
都匀滨江小马路BK10+000弃土场施工方案 一、编制依据 1.本工程合同文件、施工图纸等相关资料； 2.建设部现行的有关施工技术规范及验收标准。 3.现场实地勘察资料（交通运输、材料来源、民俗民情资料等）。 4.合同总工期及业主对安全、质量、工期的要求。 5.我单位管理水平、技术和机械装备水平，同类或类似工程所积累的施工经验和各种施工统计资料。 二、工程概况 都匀滨江小马路2号弃渣场位于线路里程BK10+000线路右侧，黔南州经开区老罗寨既有冲沟凹谷，呈狭长状分布，沟谷上下高差20-30米，占地平面面积约43428.95平方米，沟内常年流水，根据土石方估算，初步估算能容纳弃土61万立方米。 为防止次生灾害的发生，并满足道路沿线周边景观要求，弃渣场设计修建拦土用挡土墙、渗水盲沟、改沟、地面截水沟、菱形骨架防护等工程构造物，确保弃土场及周边环境的安全性。如下图所示：
填埋场 A 单元环场坝及分割坝填筑施工方案 1. 概况 河北省危险废物处置工程填埋场A 单元环场坝填筑方量4.202 万m3、分割坝填筑方量3863m3总填筑为：总计划填筑天，则坝体填筑日强度达m3庆。 坝体填筑计划工期17 个月，2010 年8 月开始填筑至2012 年的6月底。2011年6月底全坝段填筑到1028m高程，满足1028m高程的度汛要求。2012年6月底大坝填筑设计高程1054.0m后，预留预沉降高度0.4m，主河床坝段填筑至1054.4m 高程，2012 年底前修筑坝顶道路等工程。 坝体填筑按区、段、单元划分进行，坝面分三区，即：左岸坝肩填筑区、右岸坝肩填筑区、河床段区，每区分为三个独立工作面。先施工左、右坝肩段，再施工河床段。按照不同高程设上坝道路。 2. 坝体填筑进度安排 2．1 施工总体进度安排 按照设计要求，坝基开挖1006m高程，换填干净砂至1008m高程, 作为大坝填土建基面。根据总进度计划和现场相关条件，2010 年8 月开始填筑右岸坝0+475~坝0+720 坝段。9 月开始填筑左岸坝0+135? 坝0+350坝段，达到1014m高程。上游起小断面挡水，下游为防渗墙施工提供工作面，10 月底截流后，加快纵向围堰拆除及河床段坝基开挖，为2011 年大坝全断面填筑创造有利条件。
2.2 主要节点工期 2010 年10 月底大坝截流，大坝左右坝段填筑高程达到 1014m 高程。 2010年11月底坝体上游小断面填筑高程达到1021m高程。 2011 年6 月30 日大坝全断面填筑高程达到1028m 满足度汛水位高程 2012 年6 月30 日大坝填筑完工。 3 坝体填筑施工方法 3.1 坝体填筑施工道路布置 3.1.1 上坝道路布置采用岸坡与坝坡相结合的布置方式，上坝道 路按双车道设计，两岸上坝主干道路面宽7m最大纵坡控制在10%左右; 坝体下游坡面的临时上坝道路路面宽7 m,最大纵坡 控制在10%以下。 3.1.2 上坝道路 根据大坝填筑不同高程在下游坡修筑三条“之”字型上坝路, 分别在 1008~1023m、1023~1038m、1038~1054m 高程布设。 3.2 坝体填筑坝料平衡计算本工程开挖料主要为大坝清基开挖料和左坝肩削坡量, 清基料和削 坡料不能用于坝体填筑,大坝清基土方开挖运至大坝上、下游进行平整, 左坝肩削
C r M o铬钼钢管道焊接及 热处理施工方案 Lele was written in 2021
河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道 焊接及热处理施工方案 中国化学工程第十四建设公司 二OO四年十一月二十八日
目录 1、工程概况…………………………………………………………… 2、编制依据…………………………………………………………… 3、15CrMo耐热钢管道焊接性分析………………………………… 4、焊接人员和焊接设备要求………………………………………… 5、焊工代号、焊接材料管理………………………………………… 6、焊接准备…………………………………………………………… 7、焊接及热处理施工程序…………………………………………… 8、焊接及热处理工艺………………………………………………… 9、焊接检查…………………………………………………………… 10、焊接和热处理防护措施………………………………………… 11、质量保证措施…………………………………………………… 12、安全保证措施……………………………………………………
1、工程概况 20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质， 15CrMo管道可焊性较差，需焊前预热，焊后要求进行热处理。15CrMo管道的焊接是本装置焊接施工的难点这一。施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。 2、编制依据 《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98） 《钢制压力容器焊接工艺评定》（JB4708-2000）； 《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）； 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验； 我公司《焊接工艺评定汇编》。 3、15CrMo耐热钢管道焊接性分析 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。但在焊接状态下，焊接头内往往出现贝氏体和FeC，这对耐氢蚀性能和耐高温性能是不利的。特别是贝氏体，它是合金元素和残余奥氏体的偏转造成的。具有高的含碳量和显微硬度，需要通过回火来消除。因此要求焊接必须预热，焊后进行热处理。预热温度150~200℃，焊后热处理温度380~720℃。 15CrMo有一定过热倾向，焊接过程中严重过热时，焊接接头内会出现网状铁素体和粗大魏氏组织，使接头脆化。因此焊接过程中应控制焊接热输入（包括预热温度、层间温度、焊接线能量）。 15CrMo钢焊后进行高温回火处理可达到降低焊接接头的硬度，促使氢从焊接区逸出，使组织稳定，改善机械和高温性能的目的。另外15CrMo管焊后会产生很大的残余应力。对耐氢蚀很不利。焊后高温回火也可以消除焊接头的残余应力。 控制焊接区组织转变的进程是焊接质量控制的要点。在焊接过程中必须严格控制焊件的层间温度，使其保持在预热温度或更高的温度。其次要控制从层间温度冷却至焊接后热处理开始的时间间隔。焊后若不能及时进行焊后热处理，应立即进行后热处理。 15CrMo管道的化学万分和机构性能见下表
弃渣场防护方案 一、编制依据： 1.1国家有关水土保持的法规； 1.2地质调查资料； 1.3现场踏勘和测量资料； 1.4设计参考图纸。 二、编制原则： 根据设计及环保要求，合理选择弃渣场位置，做好弃渣场的防护及防排水工作，防止泥石流、滑坡、堵塞河道等灾害发生，保证下游及附近人员生命财产安全。 三、弃渣场概况 3.1弃渣场位置及容渣数量 原设计弃于DK25+100线路前进方向左侧1700m处蒙古哨出口碴场（为既有公路弃碴场）。经我工区现场核对，该位置弃渣运距约13km，便道连续下坡，途经204国道，行车安全风险极高，且地处风景名胜区，环境污染严重。 经我工区多处现场实际勘查，选定DK26+900线路左侧50m处山沟里，占地面积25亩，容渣量21万m3。 四、渣场防护方案 4.1施工工艺流程 施工准备→测量放样→现场清理、平整→挡渣墙施工→截水沟施工→弃渣。
4.2施工准备 在渣场进行施工之前需将施工所需片石等材料调运至施工现场，做好现场的布置及准备工作。 4.3地基处理及坡面防护工程 弃渣前首先需清除原植被，清除不少于50cm的软弱覆盖层，对地面进行整平，斜坡地段要顺坡面挖台阶，台阶宽度不小于2.0m。 4.3.1挡渣墙基础处理 挡土墙基础采取人工配合反铲进行开挖，人工修复整平、基底夯实。地基承载力不小于0.25MPa。 4.3.2断面型式的选择 采用仰斜式挡渣墙，挡土墙高度2.0～6.0m，防止弃渣滚落出去侵占边沟及边线以外位置，墙身采用C20片石混凝土结构。 4.3.3挡渣墙施工 （1）挡渣墙施工方法 ①弃渣要分层进行，分层厚度不大于1m，弃渣场底部填筑大块石及硬石基岩，填筑厚度不小于2m。 ②挡渣墙墙背侧20m范围内须碾压密实。 ③弃渣场采用C20片石混凝土挡墙防护，挡墙高度不大于6m。挡墙基础应置于稳定土层或基岩上，必要时采用级配碎石换填，换填厚度0.5m。趾前挡土墙基础埋置深度不小于1.2m，为防止墙趾被水冲刷，在墙趾外5m范围内用M10浆砌片石铺砌，铺砌厚30cm。 ④挡土墙墙身设置Φ100PVC管泄水孔，间距为2×2m，按梅花形布置，泄水孔向外坡度为4%，最低一排泄水孔高出地平线1.7m，
大坝填筑作业指导书 1．编制目的 为了使宜兴市油车水库工程大坝填筑过程中，施工人员（质检人员）及操作人员能够明确坝体填筑各工序的技术、质量要求，掌握基本的施工方法，满足坝体填筑的技术、质量及进度要求，编制本作业指导书。 2．适用范围 本作业指导书适用于宜兴市油车水库工程大坝填筑全过程。 3. 相关文件 3.1相关规程、规范 （1）《土工合成材料应用技术规范》GB50290—98； （2）《土工合成材料测试规程》SL／T235—1999； （3）《水利水电工程土工合成材料应用技术规范》SL／T225—98； （4）《碾压式土石坝施工技术规范》DL/T5129-2001； （5）《土工试验规程》SL237-1999。 3.2设计文件 3.3投标书
4．职责 在坝料填筑过程中，明确施工技术、质检及各部门之间的职责，做到分工明确，相互协调。 工程部：负责施工现场的技术交底、测量放线、试验取证、生产调度工作，合理组织人员、设备，满足现场施工需要。 质保部：负责组织验收，检查督促现场施工过程中的质量控制是否满足质量要求。 安全部：检查施工过程中，包括挖运、坝体填筑的施工能否满足安全需要。 机物部：确保现场的物资保证，如水管、碾压机具配件、修理、洒水设备等满足施工需要。 经营部：负责施工协作队伍的落实，督促检查协作队伍进场后能否满足施工需要。 5．大坝填筑的先决条件 在大坝填筑之前，坝基必须满足下列条件： （1）坝基经过计算的平面、剖面图复核检查完成。 （2）坝基清理及地质缺陷处理质量已经通过检查和验收。
（3）坝料开采区，用于填筑坝体各种级配料的物理力学性能指标已经抽样检验合格。 （4）现场生产性试验的各种碾压参数及各项试验成果通过检查和验收。 （5）人员设备按计划组织到场，且现场施工技术、生产人员及操作人员经过培训，掌握了坝体填筑各种级配料的施工技术要求。 （6）坝料开采区、填筑区的洒水能够满足施工强度要求。 （7）施工道路畅通，施工供电能够满足现场夜间安全施工的需要。 6．坝体填筑工艺流程及施工方法 6.1坝体填筑工艺流程如下：
15CrMo钢施工方案 材质为15CrMo，铬钼钢可焊性差，焊接工艺复杂，需经过严格的预热、层间加热、后热、热处理等工序才能获得合格的焊接接头。并且返工时容易产生裂纹等缺陷，给施工和管理带来很大难度，未满足现场施工需要确保工程质量，将铬钼钢焊接和热处理作为特殊过程控制，特编制本施工技术措施。 2.0编制依据 《工业金属管道工程施工及验收规范》GB50235-97 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工剧毒、可燃介质管道工程施工及验收规范》SHJ3501-1997 《石油化工工程铬钼耐热钢管道焊接技术规程》SHJ-3520-1991 《工业金属管道工程质量验收评定标准》GB50184-93 相关施工图纸及重复利用图 4.0焊接施工措施 4.1施工人员 4.1.1焊接工程师应按焊接工艺评定制定焊接工艺卡，解决焊接技术问题，指导焊接工作。 4.1.2焊接检查人员应根据技术规范、设计文件、焊接工艺卡对现场焊接工艺的执行情况进行连续监控，确定标记并记录，焊接检查人员应检查上岗焊工的合格证，对焊接一次合格率低的焊工停止其焊接工作。 4.1.3无损检测人员应具有劳动局颁发的无损检测资格证，应熟悉检验工作的原理及检验设备的应用并正确评定焊接接头的缺陷。 4.1.4热处理人员应熟悉铬钼钢接头的热处理参数及热处理设备的应用，负责焊前预热、焊中伴热、焊后后热和热处理工作，并填发整理保管全部热处理记录。 4.1.5焊工应具有劳动局颁发的相应项目的焊工合格证，并能根据焊接工艺卡选择合适的焊接工艺参数，严格按焊接工艺要求施焊。 4.1.6铬钼金属管的组对安装工作应配备经验丰富、责任心强的管工负责。 4.2施工机具及设备
弃土渣场施工方案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
弃土、渣场施工方案 一、工程概况 本项目为xxxxxxxxxxxxxxxxxxxxx，起讫里程xxxxxxxxxx，全长xxxxxxkm，工程包括大桥x座，即xxxxx大桥、xxxxxxx大桥、xxxxxxx大桥、xxxxx大桥，隧道0.5座（单洞2607米），区间内的涵洞、路基及附属工程。主要弃渣量来自于路基土石方开挖和隧道土石方开挖。其中路基挖方量约为51万m3，填方约30万m3。xxxxx隧道土石方开挖约25万m3。需弃渣约46万m3。 二、编制依据 根据设计图纸及筹建处文件精神，把承秦高速公路建设成一条生态路、环保路、景观路，尽量减少弃渣方量。 三、选址 我项目部人员对现场做了大量的调查工作，在尽量将我标段内的土石方开挖量作为路基填料的原则上，尽量少占农田，根据我标段内的实际地形，将K180+600右侧600米山沟作为我项目部1#弃渣场，该弃渣场与线路高差约40米，同时有原有土路可以加以利用直达弃渣场，该弃渣场占地约50亩，可弃渣方量25万m3左右。将xxxxxxx隧道右侧400米处的山沟作为我项目部2#弃渣场，该弃渣场与线路高差约25米，原有土路可以加以利用，该弃渣场占地约50亩，可弃渣方量约25万m3左右。这两处弃渣场基本上可满足我标段的弃渣要求。 四、弃渣场建设
弃渣堆在环保绿化的基础上，注意弃渣堆的稳定性，防止产生新的地质灾害。弃渣前对场地表层有机质土、耕植土进行清方集中堆放，弃渣后用于覆盖复耕绿化。弃渣场设置以不堵塞河道，不使形成泥石流料源，不占用粮田为原则，并分层压实，堆坡坡度 1:1.5～1:2，弃渣堆表面及边坡采用种草、植树进行绿化。 为防止滚石伤人，该处设置挡土墙一道，挡土墙地面上高度为5米，地面以下2米。挡土墙长度为该段山谷长度。挡土墙采用 M7.5浆砌片石砌筑，墙面上间距2米梅花形设置泄水孔。弃渣场共5级放坡，坡度1：1.5，每级护坡高度10米，坡底设置2米宽防滑平台，并设置排水沟。 弃渣场沿山体设置排水沟，排水沟随填筑弃渣而逐步升高，沟深1米，宽2米，梯形。弃渣由装载机推平，并由中间向两侧放坡，坡度1%，方便排水。 为保证弃渣场的稳定，弃渣场弃渣压实度必须达到85%。 五、保畅措施 由于道路为原有道路加宽整平，同时当地群众也需要利用同一条道路进山种田和养护果树，我项目部决定将原有道路加宽至4米，路面采用泥结碎石压实整平，并每隔200米设置一处汇车道，沿线有专职安全员和调度员进行现场协调指挥，保证当地群众安全顺利进山耕作。如需经过弃渣场，在弃渣场右边靠山下水沟设置道路一条，路宽4米，随弃随修，保证该道路随时畅通。 六、环保措施
1、概况1.1工程概况 大坝上游回填从上游至下游分为盖重区（1B）和上游铺盖区（1A）。盖重区（1B）设计回33，m）设计回填方量6.99.9万m万，利用孙家嘴弃渣场开挖弃渣；上游铺盖区（1A填方量利用小河坪土料场土料。回填顶部高程均为EL290.000，盖重区（1B）上游坡比为1:2.5，上游铺盖区（1A）上游坡比为1:1.8。 1.2坝体填筑的工期 按照下闸蓄水要求，坝前回填需在下闸前完成，考虑到坝前接地施工需要10天工期。故填筑工期为2011年7月29日~2011年8月31日，共计34天。 2、填筑施工方案 2.1填筑规划 坝前铺盖填筑之前首先将大坝坝体反向排水管闸阀关闭，浇筑抽水坑混凝土，混凝土强度达到设计值的70%后，再加压灌注1：0.5水泥浆，灌浆压力1.5MPa，将排水管封堵密实。 由于基坑部位狭窄，首先在围堰下游靠趾板位置回填出长约25m，宽约10m的EL254卸料平台，然后从EL254平台卸料回填EL254以下基坑部位，回填至EL254后，然后采用全断面同步上升的办法回填至EL259。 由于围堰下游侧道路与盖重回填线大约在EL259，因此需从EL259开始在盖重区修筑1#施工道路，1#施工道路宽10m，坡比10%，底部高程EL259，顶部高程EL264。回填至EL264后，对基坑右侧EL264平台进行拓宽，然后从EL264平台对1#道路进行补填。补填至EL264后，修筑2#施工道路，2#施工道路宽10m，坡比10%，底部高程EL264，顶部高程EL280。然后从EL280平台顶部向右岸原低线公路 EL288贝雷桥桥台修3#施工道路，3#施工道路宽10m，坡比10%，底部高程EL280，顶部高程EL288。3#施工道路修通后，通过原右岸低线公路直接进去回填区对2#路进行补填，补填至EL288后，从原右岸低线公路垫路完成EL288~EL290范围内的粘土及石渣回填工作。在回填工程中同步进行坝前接地网的敷设工作。 2.2施工道路的布置 依据施工计划，在利用现有道路的基础上，首先完成EL259以下回填施工，然后修筑EL259~EL264施工道路，完成EL264以下部分回填，后修筑EL264~EL280 施工道路，完成EL264以下补填及EL280以下部分回填。然后修筑EL280~EL288施工道路以连通右岸低线公路与施回填。EL288~EL290以下补填及EL288工回填区。然后从右岸低线公路完成． 小河坪土料场施工道路再利用原去小河坪主干道路的基础上，修一条长约700m，宽10m通往料场取料点施工道路。道路路面采用就近砂砾料进行硬化处理，路面硬化厚度0.5m。 考虑大坝左岸下基坑施工道路过陡，重车下坡不安全因素过大，因此在上游围堰左岸与孙家嘴弃渣场之前需修筑一条临时施工道路，以满足坝前盖重石渣运输要求。 2.3 坝体填筑的一般原则 坝体填筑采用进占法施工，遵循全断面均衡上升的原则。因8月底下闸蓄水要求，因此要求：各道工序流水作业，严格控制回填质量。 2.4基础面清理与验收 坝体填筑前，应按设计文件和面板堆石坝基础处理的有关规定并完成坝基填筑部
弃土、渣场施工方案 一、工程概况 本项目为 xxxxxxxxxxxxxxxxxxxxx，起讫里程xxxxxxxxxx ，全长 xxxxxxkm，工程包括大桥 x 座，即 xxxxx 大桥、 xxxxxxx 大桥、xxxxxxx大桥、 xxxxx 大桥，隧道 0.5 座（单洞 2607 米），区间内的涵洞、路基及附属工程。主要弃渣量来自于路基土石方开挖和隧道 土石方开挖。其中路基挖方量约为 51 33 万 m，填方约 30万 m。xxxxx 隧道土石方开挖约 33 25 万 m。需弃渣约46 万 m。 二、编制依据 根据设计图纸及筹建处文件精神，把承秦高速公路建设成一条 生态路、环保路、景观路，尽量减少弃渣方量。 三、选址 我项目部人员对现场做了大量的调查工作，在尽量将我标段内 的土石方开挖量作为路基填料的原则上，尽量少占农田，根据我标 段内的实际地形，将 K180+600右侧 600 米山沟作为我项目部1#弃渣场，该弃渣场与线路高差约40 米，同时有原有土路可以加以利用直 3 达弃渣场，该弃渣场占地约50 亩，可弃渣方量25 万 m 左右。将xxxxxxx隧道右侧 400 米处的山沟作为我项目部 2#弃渣场，该弃渣场与线路高差约25 米，原有土路可以加以利用，该弃渣场占地约50 3 亩，可弃渣方量约 25 万 m 左右。这两处弃渣场基本上可满足我标段的弃渣要求。 四、弃渣场建设
弃渣堆在环保绿化的基础上，注意弃渣堆的稳定性，防止产生 新的地质灾害。弃渣前对场地表层有机质土、耕植土进行清方集中 堆放，弃渣后用于覆盖复耕绿化。弃渣场设置以不堵塞河道，不使 形成泥石流料源，不占用粮田为原则，并分层压实，堆坡坡度 1:1.5 ～1:2 ，弃渣堆表面及边坡采用种草、植树进行绿化。 为防止滚石伤人，该处设置挡土墙一道，挡土墙地面上高度为5 米，地面以下2 米。挡土墙长度为该段山谷长度。挡土墙采用M7.5 浆砌片石砌筑，墙面上间距 2 米梅花形设置泄水孔。弃渣场共 5 级放坡，坡度1：1.5 ，每级护坡高度 10 米，坡底设置 2 米宽防滑平台，并设置排水沟。 弃渣场沿山体设置排水沟，排水沟随填筑弃渣而逐步升高，沟深 1 米，宽 2 米，梯形。弃渣由装载机推平，并由中间向两侧放坡，坡 度 1%，方便排水。 为保证弃渣场的稳定，弃渣场弃渣压实度必须达到85%。五、 保畅措施 由于道路为原有道路加宽整平，同时当地群众也需要利用同一条 道路进山种田和养护果树，我项目部决定将原有道路加宽至 4 米， 路面采用泥结碎石压实整平，并每隔200 米设置一处汇车道，沿线 有专职安全员和调度员进行现场协调指挥，保证当地群众安全顺利 进山耕作。如需经过弃渣场，在弃渣场右边靠山下水沟设置道路一 条，路宽 4 米，随弃随修，保证该道路随时畅通。 六、环保措施
目录 1. 概述·················································································１ 1.1.工程概况 ··································································１ 1.2.编制依据 ··································································２ 1.3.坝体填筑料主要工程量及技术要求··································２ 2. 施工布置···········································································４ 2.1.施工道路的布置 ·························································４ 2.2.施工用水、电布置 ······················································５ 2.3.主坝上游基坑排水布置 ················································５ 3. 坝体填筑施工·····································································６ 3.1.坝体填筑原则 ····························································６ 3.2.大坝填筑施工工艺及坝面划分原则··································７ 3.3.坝料开采加工与平衡 ···················································９ 3.4.坝料运输 ·······························································１２ 3.5.基础面清理及验收 ···················································１２ 3.6.过渡(反滤料)填筑 ····················································１３ 3.7.全强风化料填筑 ······················································１４ 3.8.排水料填筑 ····························································１６ 3.9.特殊部位结合面处理 ················································１６ 3.10.干砌石护坡的施工 ··················································１８ 3.11.沥青心墙施工 ························································１８ 4. 雨季施工········································································１９ 4.1.雨季施工措施 ·························································１９ 4.2.其它控制措施 ·························································２０ 4.3.雨期坝面排水措施 ···················································２０ 5. 施工安全及质量保证措施···················································２１ 5.1.安全保证措施 ·························································２１ 5.2.施工准备阶段质量保证措施 ·······································２２ 5.3.坝体填筑过程质量保证措施 ·······································２４ 5.4.总体质量保证措施 ···················································２６ 5.5.各类坝料填筑检查项目及取样次数、控制标准和碾压机械技术性 能················································································２８ 5.6.坝体质量控制关键点 ················································２８ 6. 施工进度计划及工期保证措施·············································３０

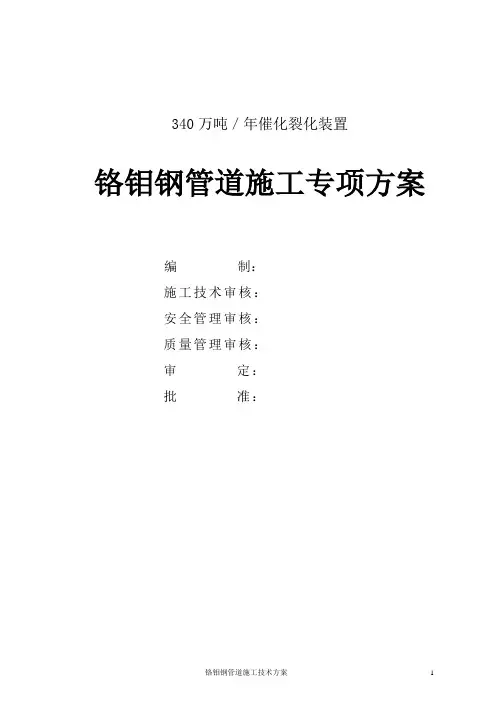

340万吨／年催化裂化装置 铬钼钢管道施工专项方案 编制： 施工技术审核： 安全管理审核： 质量管理审核： 审定： 批准：
