24GHz汽车毫米波雷达实验报告
是德科技射频应用工程师王创业1. 前言

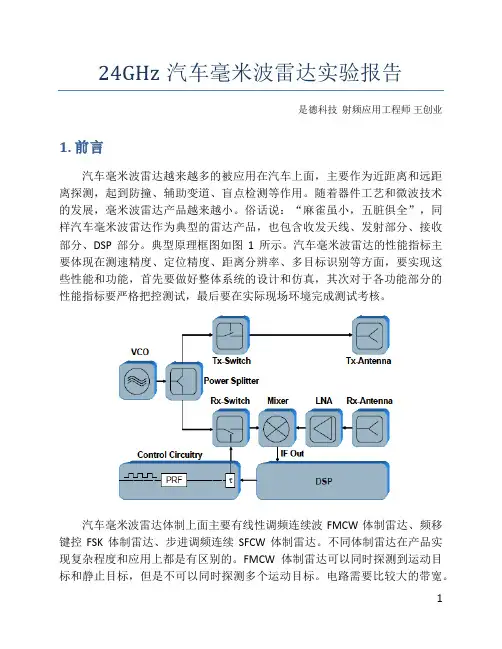

汽车毫米波雷达越来越多的被应用在汽车上面，主要作为近距离和远距离探测，起到防撞、辅助变道、盲点检测等作用。随着器件工艺和微波技术的发展，毫米波雷达产品越来越小。俗话说：“麻雀虽小，五脏俱全”，同样汽车毫米波雷达作为典型的雷达产品，也包含收发天线、发射部分、接收部分、DSP部分。典型原理框图如图1所示。汽车毫米波雷达的性能指标主要体现在测速精度、定位精度、距离分辨率、多目标识别等方面，要实现这些性能和功能，首先要做好整体系统的设计和仿真，其次对于各功能部分的性能指标要严格把控测试，最后要在实际现场环境完成测试考核。
汽车毫米波雷达体制上面主要有线性调频连续波FMCW体制雷达、频移键控FSK体制雷达、步进调频连续SFCW体制雷达。不同体制雷达在产品实现复杂程度和应用上都是有区别的。FMCW体制雷达可以同时探测到运动目标和静止目标，但是不可以同时探测多个运动目标。电路需要比较大的带宽。
FSK体制雷达，可以同时探测并且正确区分开来多个运动目标，但是不可以正确测量静止目标。电路带宽比窄，系统响应捕获比较慢，成本比FMCW体制要低很多。SFCW体制雷达，可以同时探测多个静止和运动的目标，并且将各个目标正确区分开来。SFCW体制雷达具有更为复杂的调制波形，信号处理也更为复杂，产品实现成本高。
2.实验目的
在汽车毫米波雷达系统研制过程中，经常会碰到各式各样的问题，譬如系统波形的选择和设计、系统链路的设计、信号处理算法的选择、微波电路的设计调试、天线的设计。主要的问题主要体现在系统方案、处理算法模拟、微波电路指标调试及对系统性能的影响上。典型的例子，在FMCW雷达系统，雷达探测距离分辨率不仅与信号的调制带宽有关，还与FMCW调制的线性度有关。
利用是德科技平台化解决方案，即软件+硬件+工程师，可以很容易的实现雷达系统设计仿真、处理算法验证、微波电路设计测试、天线设计测试。基于以上的问题，该实验主要实现以下三个目的：
1)软件硬件结合，SystemVue+仪表实现各类信号的产生；
2)系统设计仿真、算法验证
3)VCO线性调制度分析
4)场景信号录制回放和信号分析
3.实验要求
该实验采用FMCW雷达体制，结合SystemVue软件和仪表实现以下功能：
1)汽车雷达信号产生
a.24GHz标准雷达信号产生：Triangle调制信号、Sawtooth调
制信号
b.FMCW雷达信号的回波和杂散信号产生
c.三个组合三角波调制波形产生
2)汽车雷达信号分析，结全89601B VSA软件实现对24GHz FMCW
雷达模块VCO进行线性度分析
3)SystemVue系统仿真和算法实现
4)场景信号录制回放和信号分析
a.不同RCS静止单目标回波信号的实现和录制
b.运动单目标回波信号的实现和录制
c.利用不同回波信号验证DSP处理算法
4.实验内容
4.1汽车雷达信号产生
在固定周期内，发射信号的频率随着调制信号连续变化就形成FMCW信号，如下图所示。通过发射信号与回波信号混频即可得到差拍信号f b。
f b=?F2R t m C
//下面论述Triangle信号Sawtooth信号的原理和区别对于静止目标
在tm时刻内线性频率变化的线性调频信号，发射出去碰到前面物体会产生回波，在某时刻发射信号和回波信号差拍后得到频率fb，通过上图可以看出，fb与Sawtooth的斜率、调制带宽?F、回波信号的延迟有关。回波信号的延迟时间：
t=
2R
R是雷达与目标间的距离，C是光速。
为了得到目标与雷达间的距离，必须求出发射信号与回波信号差拍频率fb，利用零差信号检测技术可以得到该频率。实现原理是发射调频信号与回波信号混频，对混频后的信号做FFT变换就可以得到差拍频率fb。
对于线性调频信号来讲，差拍频率与调频信号的线性有关，所以很容易求出雷达与目标间的距离：
R=t m C
f b
由公式可知，线性调频雷达的距离分辨率与时间的分辨率成正比，与调频带宽成反比。
?R0=C?T
2
=
C
2?F
上式中的?R0是理想的距离分辨率，?T是时间分辨率，?F是发射信号的带宽。所以带宽决定了雷达的距离分辨率。为了得到高的分辨率，要用到大的带宽。如400Mhz的带宽时间分辨率为2.5ns，距离分辨率为0.37m。距离分辨率可表示为：
?R=t m C
2?F
?f b
?f b是接收机的频率分辨率，取决于FFT的点数和采样频率。对于运动目标
对于运动目标来讲，差拍频率不仅与距离有关，还与目标的速度有关。锯齿波调制的FMCW信号，运动目标的差拍频率为：
f b=??F2R
m
+
2vf
2vf
C
为多谱勒频率，v为目标的速度，f为雷达发射频率。
对于锯齿波调制来讲，在上升过程中差拍的频率与距离和速度有关
R=t m C
f b1
f b1是上升过程的差拍频率，t m C
2?F
是线性频率调制的线性度。
所以由上面公式可知，目标的距离受速度的影响会产生误差。为了解决锯齿波调制信号带来的距离误差的问题，可以采用两边对称的三角波作调制信号。原理如下图所示。
f b triangle=?F4f m R
C
=
?F4R
t m C
多谱勒频率：f d=2Vf
C
如果是运动目标，接收到的信号信息包含了多谱勒频率和回波信号的延迟时间t 。根据多谱勒原理，如果雷达和目标是在靠近，则回波信号的频率是变大的，这样差拍后的频率变小。在上升过程：
f b+(triangle,upsweep )=??F4R t m C +2Vf
C
同样下降过程中，发射线性调制频率变小，对应下降过程差拍频率为：
f b?(triangle,downsweep )=?F4R t m C +2Vf
C
由此可以计算出目标的距离和速率：
R = t m C
8?F (f b+?f b?) V =?C
(f b++f b?)
是德科技SystemVue 加仪表可以产生各种雷达信号，具体实现框图如下图所示。
RADAR: Tx Waveform Generation
VSA_89600B_S n k StartStopOption=Time
RF_Signal_Sink {Sink@Data Flow Models}
SignalDownlo Ch2
SampleRate=150e+6Hz [BB_SamplingRate]
1.Sawtooth调制信号产生
信号幅度：1V
调制信号周期：100us
最低频率：10 KHz
最高频率：500 KHz
2.Triangle调制信号产生
信号幅度：1V
调制信号周期：100us
最低频率：10 KHz
最高频率：500 KHz
3. 组合三角波信号产生
? 3个三角波信号，周期分别为4ms, 8ms, 12ms ? 同时给出同步信号
? 调制Innosent 模块IVQ-905 ? 录制IQ 信号
VSA_89600B_Si n k
IsCoherent=Non Coherent
Seed=1234567
FilterLen=256PSDSpectrumWidth=100Hz
Fd=1000Hz
PSD=Gaussian PSD
Variance=1.0VSA_89600B_Si n k
回放信号频谱
按照客户要求用81180A下载调制信号给Innosent雷达模块发射出去，给定场景下接收反射信号，用示波器对差拍后的IQ信号进行录制。
3个三角波主要是用于多目标跟踪。假定有三个目标，对应a 段时刻内三个目标在上升和下降过程分别有两个差拍频率，这样两两组合就会有9检测目标。同样在b 段和c 段同样也会有9个检测目标，当在所有3段时刻内都得到的目标才是真正的目标。
为
a 为
b 段检测到的目标 为
c 段检测到的目标
4. 利用Signal Studio N7620B 也可以产生相应的调制信号，但是调制带宽主要取决于信号源的调制带宽，最大160MHz 。
V
R
在Signal Studio中每个三角波设置两个脉冲参数，如4ms的角波，pulse1和pulse2设置如下图所示。区别在于pulse1为上升扫描而pulse2为下降扫描。
4.2 汽车雷达信号分析
由于各式各样的问题，在雷达接收端收到的信号并不一定都是标准线性调频信号，如下图所示。所以对汽车雷达研制工程师来讲，主要有以下主要挑战：
?FM调制线性度；
?相位噪声和传输路径上的AM噪声
?发射端泄漏对接收端的影响
?在雷达传感器和目标之间的杂散和多个反射信号
?其它雷达传感器的干扰
如何来描述FMCW线性调制度？FMCW线性调制度就是最大调制频偏与调制带宽的百分比。
FM Error Peak (Hz) = max( Measured FM – LFM Best-fit )
INL Best-fit (%) = [FM Error Peak (Hz) / LFM Best-fit Pk-Pk Deviation (Hz)] * 100
是德科技89601B VSA软件选件BHP专门针对FMCW信号进行调制分析，该软件支持如下功能：
?同步到多Chirp 线性调频雷达信号，自动进行FM线性度分析
?跟踪同频频率后，可以得到相位和幅度误差
?每Chirp内调制参数矩阵化显示
?累积统计功能
?累积趋势和柱状图显示
?同时分析接收和录制回放信号，作对比测试
?支持信号分析仪、示波器和模块化数字采集仪
利用89601B VSA软件BHP FMCW分析功能，可以非常方便的测试FMCW信号调频线性度、每脉冲内的幅度误差和相位误差、每脉冲内的累积统计结果。表格内调频线性度最大误差为10.6KHz/us。45us内的调制带宽为54MHz。
Innose采用先进的 MMIC 技术的 K 波段 VCO 雷达收发器
CW/FSK/FMCW 工作模式
?独立的 PLL 振荡器可矫正参考频率
?利用参考频率，用户可确定相应的调制信号 Vtune 的幅值
?独立的发射和接收路径，可获得最大增益；其中，一根为发射天线，两根为接收天线
? I1 、Q1 、I2 、Q2 四个接收通道
?低噪声的 RF 和 IF 前置放大器nt雷达模块IVQ-905测试
IVQ-905 结构示意图
IVQ-905雷达模块有三种工作状态，精调模式、中间模式和粗调模式，三种模式依次调制带宽会增加，但同时线性度会变差。在雷达工作模式下，增加带宽会改善距离分辨率，但器件宽带模式下线性度会变差，也会影响到雷达的分辨率，所以实际工作模式要结合算法做折中选择。结合N9030A下变频的功能，用DSOX9000系列示波器89601B软件在PRI 500us范围内对发射信号进行了线性度测试。
在精调模式下测得线性度误差为2.9%
在中间模式下测试发射信号的线性度为7.7%。
4.3 软件系统仿真和算法验证
