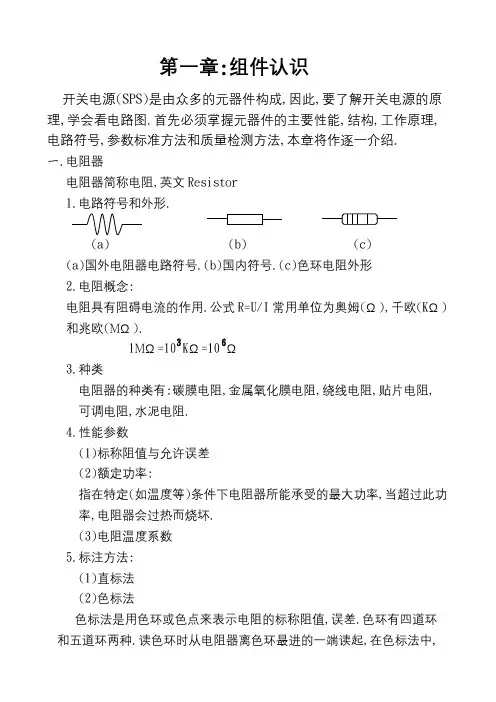

第一章:元件認識
開關電源(SPS)是由眾多的元器件構成,因此,要了解開關電源的原理,學會看電路圖.首先必須掌握元器件的主要性能,結構,工作原理,電路符號,參數標準方法和質量檢測方法,本章將作逐一介紹.
一.電阻器
電阻器簡稱電阻,英文Resistor
1.電路符號和外形.
(a) (b) (c)
(a)國外電阻器電路符號.(b)國內符號.(c)色環電阻外形
2.電阻概念:
電阻具有阻礙電流的作用.公式R=U/I常用單位為歐姆(Ω),千歐(KΩ) 和兆歐(MΩ).
1MΩ=10 KΩ=10 Ω
3.種類
電阻器的種類有:碳膜電阻,金屬氧化膜電阻,繞線電阻,貼片電阻, 可調電阻,水泥電阻.
4.性能參數
(1)標稱阻值與允許誤差
(2)額定功率:
指在特定(如溫度等)條件下電阻器所能承受的最大功率,當超過此功率,電阻器會過熱而燒壞.
(3)電阻溫度系數
5.標注方法:
(1)直標法
(2)色標法
色標法是用色環或色點來表示電阻的標稱阻值,誤差.色環有四道環和五道環兩種.讀色環時從電阻器離色環最進的一端讀起,在色標法中,色
標顏色表示數字如下:
四色環中,第一,二道色環表示標稱阻值的有效值,第三道色環表示倍 數,第四道色環表示允許偏差,五色環中,前三道表示有效值,第四到為倍數,第五道為允許誤差.精密電阻常用此法.
例1:有一電阻器,色環顏順序為:棕,黑,橙,銀,則阻值為:10X 10 ±10%(Ω) 二:電容器 英文Capacitor 1.電路符號
(a)
(b)
(a),(b)分別表示為無極性,有極性的電容器的電路符號.
2.電容慨念
電容器是儲存電荷的容器.電容器的容量C 由下式決定:
C=Q/U=ΣS/4πd,單位法拉(F).
3.種類
電容器可分為:陶瓷電容,電解電容,安規電容,貼片電容,塑膠電容.
4.主要性能參數
(1)標準容量及允許偏差
(2)額定電壓
(3)損耗系數DF值
DF=P耗/P總
P耗為充放電損耗功率, P總為充放電總能量.
(4)溫度系數
5.標注方法
(1)直標法
(2)色標法:類似電阻器之色標法,三色環無偏差表示,單位PF
三.電感器(英文Choke 即線圈)
1.電路符號
(普通電感無極性)
2.主要參數
(1)電感量及允許偏差
(2)品質因數(Q值)
感抗x L=W L=2πfL Q=2πfL/R Q即為品質因數
3.種類
可分為固定電感器,帶磁心電感線圈,可變電感器
四.半導体二極管(英文Diode)
DIODE Test # Description
1 VF Forward voltage
2 IR Reverse current leakage
3 BVR Breakdown voltage
1.電路符號
┼▔
2.單向導電性
二極管只能一個方向流過電流,即電能只能從它正極流向負極.在正常情況下,硅管的正向壓降為0.6~0.7V,鍺管0.2~0.3V,即二極管正向壓降基本保持不變,當外加正向電壓達到一定程度,二極管正向電流會很大,將燒壞二極管.當加在二極管上的反向電壓小于一個臨界值時,二極管的反向電流很小,即反向時二極管的內阻很大,相當于二極管截止.當二極管的反向電壓大于臨界值時,二極管會反向擊穿.
3.結構
是由一個P型半導体和一個N型半導体構成,組成一個PN結,PN結具有單向導電性.
4.種類
(1)普通二極管(2)發光二極管(3)穩壓二極管(4)變容二極管
5.主要參數
(1)最大平均整流電流I F:表征二極管所能流過的最大正向電流.在一
個周期內的平均電流值不能超過I F,否則二極管將會燒壞.
(2)最大反向工作電壓V R
(3)反向電流I R:是在最大反向工作電壓下的二極管反向電流值
(4)工作頻率:表示二極管在高頻下的單向導電性能.
五.穩壓二極管
ZENER Test # Description
1 V F Forward voltage
2 BV Z Minimum Zener voltage.(Use test #5)
3 BV Z Maximum Zener voltage.(Use test #5)
4 I R Reverse current leakage
5 BV Z BVz with programmable soak
6 ZZ
1.電路符號
(圖一) (圖二)
2.穩壓原理
從(圖二)穩壓特性曲線可以看出,當穩壓管反向擊穿後,流過二極管的工作電流發生很大變化時,穩壓二極管的電壓降壓V2基本不變,所以穩壓管穩壓就是利用二極管兩端的電壓能穩定不變.若加在穩壓管上的反向電壓小于反向擊穿電壓值,那麼穩壓管處于截止狀態,即開路.
3.主要參數
(1)穩定電壓
(2)穩定電流:穩壓管工作對參考電流值,電流小于該值,穩壓效果會略差
些.
(3)額定功率損耗
(4)電壓溫度系數
(5)動態電阻
六.半導体三極管(又稱晶体三極管)
TRANSISTOR Test # Description
1 h FE Forward-current transfer ratio
2 V BE Base emitter voltage(see also Appendix F)
3 I EBO Emitter to base cutoff current
4 V CESAT Saturation voltage
5 I CBO Collector to base cutoff current
6 I CEO Collector to emiter cutoff current
I CER, with base to emiter load,
I CEX, reverse bias,or
I CES short(see also Appendix F)
7 BV CEO Breakdown voltage,collector to emitter,
BV CER with base to emiter load,
BV CEX reverse bias,or
BV CES short(see also Appendix F)
8 BV CBO Breakdown voltage,collector to base
9 BV EBO Breakdown voltage,emitter to base
10 V BESAT Base emitter saturation voltage
1.電路符號
(b)PNP
2.結構
(a)
結構如上圖.三極管是由三塊半導体組成,構成兩個PN結,即集電結和發射結,基結3個電極,分別是集電極,基極,發射極,管子中工作電流有集電
c
(b) PNP
極電流Ic,基極電流Ib,發射極電流Ie,Ie=Ib+Ic Ic=βIb, β為三極管電流放大倍數.
3.工作原理
(1)NPN (2) PNP (3)共發射極輸出特性曲線(1)放大區發射結正偏,集電結反偏,E1>E2,即NPN型三極管V c>V b>V e, PNP型三極管V c Ib≦0的區域稱截止區,U BE<0.5V時,三極開始截止,為了截止可靠,常使 U BE≦0,即發射結零偏或反偏,截止時,集電結也反向偏置. (3)飽和區 當V CE 飽和壓降U CE(sat),小功率硅管U CE(sat)≒0.3V,鍺管U CE(sat)≒0.1V 4.主要參數 (1)共發射極直流電流放大系數β,即H fe,β=I C/I B (2)共發射極交流電流放大系數β. β=ΔI C/ΔI B (3)集電極,基極反向飽和電流I CBO (4)集電極,發射極反向飽和電流I CEO,即穿透電流 (5)集電極最大允許功耗P CM (6)集電極最大允許電流I CM (7)集電極,基極反向擊穿電壓U(BR)CBO (8)發射極,基極反向擊穿電壓U(BR)CBO (9)集電極,發射極反向擊穿電壓U(BR)CBO 七.可控硅(英文簡稱SCR,也叫晶閘管) SCR Test # Description 1 I GT Gate-trigger current 2 I GKO Reverse gate current 5 V GT Gate-trigger voltage 6 BV GKO Reverse gaet breakdown voltage 7 I DRM Forward Blocking current 8 I RRM Reverse Blocking current 9 I L Latching current 11 I H Holding current(see also Appendix F) 13 VTM Forward on voltage 15 V DRM Forward blocking voltage 16 V RRM Reverse blocking voltage 1.電路符號 A K 陽極G 控制極陰極 2.工作原理 (1)在陽,陰極間加上一個正電壓,再在控制極和陰極之間加上正電壓, 可控硅導通. (2)可控硅導通後,去掉控制極上的電壓,可控硅仍然導通,所以控制極 上的電壓稱為觸發電壓. (3)導通後,U AK=0.6~1.2V (4)要使導通的可控硅截止,得降低U AK,同時陽極電流也下降,當陽極 電流小于最小維持電流I H時,可控硅仍能截止. 3.主要參數 (1)正向轉折電壓UB0,指在控制極開路,使可控硅導通所對應的峰值電壓 (2)通態平均電壓U F,約為0.6~1.2V (3)擎住電流Ica—由斷態至通態的臨界電流. (4)維持電流I H:從通態至斷態的臨界電流 (5)控制極觸發電壓U G,一般1~5V (6)控制極觸發電流一般為幾十毫安至幾百毫安. 八.變壓器 變壓器是變換電壓的器件 1.電路符號 . . L1 L2 (a) (a)圖中是帶鐵芯(或磁芯)的變壓器的符號,它有兩組線圈L1,L2,其中 L1為初級,L2為次級.圈中黑點表示線圈的同名端,它表明是同名 端的兩端上的信號相位是同樣的. 1.結構 構成變壓器的部件一般有初級線圈,次級線圈.鐵芯線圈骨架,外殼等組成.為了防潮,絕緣,堅固,有時還泡有幾立水.鐵芯是用來提供磁路的. 3.工作原理 當給初級通入交流電時,交流電流流過初級,初級要產生交變磁場,這一交變磁場的變化規律與輸入初級的交流電變化規律一樣.初級的交變磁場作用於次級線圈.次級線圈由磁勵電,在次級兩端便有感生電壓,這樣初級上的電壓便傳輸到次級了. 4.主要參數 (1)變匝比:變壓器初級匝數為N1,次級匝數為N2,在初級上加信號電壓 為U1,次級上的電壓為U2,則有下式成立: U2/U1=N2/N1=N N為變壓器的變壓比 (2)效率 是在額定負載時,輸出功率與輸入功率之比值, 即η=P o/P i*100% (3)電壓,電流的關系 若η=100%,則有P2=P1,式中:P2為輸出功率,P1為輸入功率.因此有: U2/U1=I1/I2=N2/N1=N 九.光電藕合器(英文PHOTO COUPLE) OPTOCOUPLER Test # (Requires Opto Adapter) 1 LCOFF Collector to emitter dark current 2 LCBO Collector to base dark current 3 BVCEO Breakdown voltage,collector to emitter 4 BVCBO Breakdown voltage,collector to base 5 HFE Forward current transfer ratio,transistor 6 VCESAT Saturation voltage,base driven 7 IR Reverse current 8 VF Forward voltage 9 CTR Current transfer ratio,coupled 10 VSAT Saturation voltage,coupled 光電藕合器主要由兩個元件組成,一個發光二極管(LED),另一個是光敏器件,它可以是光電池,光敏三極管,光敏單向可控硅等器件. 1.電路符號 2.工作原理 當有電流流過LED時,便產生一個光源,光的強度取決於激勵電流的強度,此光源照射到封裝在一起的光敏三極管上後,光敏三極管產生一個與LED正向電流成正比例,該比例稱為CTR,即電流傳輸比. I F I C/I F=CTR 十.場效應管 JEFT Test # Description 1 VGSOFF Gate to source cutoff voltage. 2 lDss Zero gate voltage drain current. 3 BVDGO Drain to gate breakdown voltage. 4 IGSS Gate reverse current. 5 IDGO Drain to gate leakage. 6 IDOFF Drain cut-off current. 7 BVGSS Gate to source breakdown voltage. 8 VDSON Drain to source on-state voltage. 場效應管是一種由輸入信號電壓來控制其輸出電流大小的半導体三極管,是電壓控制器件,輸入電阻非常高. 場效應管分為:結型場效應管(JFET)和絕緣珊場效應管(IGFET)兩大類. 結型應管 一.結型場效應管有N型和P型溝道兩種,電路符號如下 d d 結型場效應管有三極:珊極 源極N型s P型s 漏極二.工作原理 結型場效應管有兩個PN結,在珊源極上加一定電壓,在場效應管內部會形成一個導電溝道,當d,s極間加上一定電壓時,電流就可以從溝道中流過,即通過源電壓來改變導電溝道電阻,實現對漏極電流的控制. 三.結型場效應管的主要參數 1.夾斷電壓U DS(off),當U DS等于某一個定值(10v),使Id等于某一 個微小電流(如50uA)時, 源極間所加的U GS即為夾斷電壓. U DS(off)一般為1~10V 2.飽和漏極電流I DS:當U GS=0時,場效應管發生預夾斷時的漏極電 流. 3.直流輸入電阻R GS 4.低頻跨導GM 5.漏源擊穿電壓U(BR)DS 6.珊源擊穿電壓U(BR)GS 7.最大耗散功率P DM 絕緣珊場效應管 MOSFET Test # Description 1 V GSTH Threshold voltag 2 IDss Zero gate voltage drain current. lDSx with gate to Source reverse bias. 3 BVDss Drain to Source breakdown voltage. 4 VDSON Drain to Source on-state voltage. 5 IGSSF Gate to Source leakage current forward. 6 IGSSR Gate to Source leakage current reverse. 7 VF Diode forward voltage. 8 VGSF Gate to Source voltage (forward) required for specified In at specified Vos. (see SISQ Appendix F) 9 VGSR Gate to Source voltage (reverse) required for specified ID at specified VDS. (see also Appendix F) 10 VDSON On-state drain current 11 VGSON On-state gate voltage 一.結構和符號 它是由金屬氧化物和半導体組成,故稱為MOSFET,簡稱MOS 管,其工作原理類似於結型場效應管. 符號和極性 d iD iD g b s s (1)增強型 NMOS (2)增強型 PMOS g -+ - + iD g (3)耗盡型 NMOS (4)耗盡型PMOS 二.主要參數 1.漏源擊穿電壓BV DS 2.最大漏極電流I DMSX 3.閥值電壓V GS (開啟電壓) 4.導通電阻R ON 5.跨導(互導) (GM) 6.最高工作瀕率 7.導通時間TON 和關斷時間 十一.集成電路 (英文 Integraed Circuit 縮寫為IC) 集成電路按引腳分別為:單列集成電路,雙列集成電路,園頂封裝集成 g B B 开关电源入门必读：开关电源工作原理超详细解析 第1页：前言：PC电源知多少 个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”） 配图1：标准的线性电源设计图 配图2：线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。 由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。 事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。 反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。 第2页：看图说话：图解开关电源 下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。 图3：没有PFC电路的电源 图4：有PFC电路的电源 通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。 一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路 图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。 全谐振开关电源的原理 设计谐振变换器中的变压器 (design for an LLC resonant converter(transformer )设计全过程! 近段时间LLC谐振变换器备受关注,因为它优于常规的串联谐振变换器和并联谐振变换器:在负载和输入变化较大时,频率变化很小,且全负载范围内切换可实现零电压转换(ZVS), 下面我们就来讨论这种线路结构种的变压器设计. 当然在设计变压器之前还有些其它线路的设计,大概总结如下: a) 定义系统参数, 比如说目标效率. 输入电压范围等 b) 确定谐振网络的最大和最小电压增益 M min=Vro/Vinmax/2=Lm+n^2Llks/Lm=Lm+Llkp/Lm M max= Vin max/Vin min*M min c) 确定变压器圈数比(n=Np /Ns) n=Vin max/{2(Vo+2Vf)}*M min. d) 计算等效负载电阻(Rac) Rac={8n^2/(3.14)^2}*(Vo^2/Po)*Eff e) 设计谐振网络(一般在峰值增益上要有10-15%余量) Cr=1/2*3.14*Q*F0*Rac Lr=1/ (2*3.14*F0)^2*Cr Lp= (k+1)^2/(2k+1)*Lr 注:K值为: Lm/Llkp (激磁电感和初级漏磁电感之间的比) 下面进入主题-----设计变压器: 在设计变压器是应以最坏的情况来考虑,那么此案子是在最低的开关频率发生在最低的输入电压和满负载的情况下. 下面我们来计算原边(Np)最小圈数值.. Np min= n(V0+2Vf)/(2*Fs min* *Ae)-------△B:可以取0.25--0.3T. 然后,选择次级圈数,保证初级圈数大于Np min. Np =n*Ns>Np min 下面我们以一个实例来讨论LLC谐振变换器中的变压器具体设计: 首先根据Ap法算出大概需要的core size ,本例变压器选EER3541(Ae=107mm^2). 接下来再讨论最小的开关频率,在设计LLC谐振变压器时可以根据增益曲线可以从图表上查出,,,然后再按上述的公式来算初,次级的圈数.... 接下来就是和我们普通的变压器设计流程一样.... 下一步是来讨论变压器的构造... 因为LLC 谐振变换器是充分利用变压器的Lp,Lr..故在结构设计中应该留心... 刚有谈到LLC谐振变换器是充分利用变压器的Lp,Lr,则1在设计时需要一个相对较大的Lr值.我们一般可以采用一种可组合线轴.以获得理想的Lr值... 这种结构,线圈数和绕线结构是决定Lr大小的主要因素,而变压器的磁心气隙长度不会影响Lr太多...但,我们可以通过调整气隙长度来轻松控制Lp.. 最后我们来选择谐振电容.... 大家都知道,在选择谐振电容时必须考虑额定电流,因为会有相当数量的电流流经电容... 通过谐振电容器的均方根可表示为: Icr (rms)=√ {(3.14*Io/2√2n)^2 }+ {n(Vo+2*Vf)/4√2FoLm}^2 开关电源 一．开关电源得工作原理 (以LQ-16０0K3电源为例) １、滤波电路 交流输入经滤波电路整形进入全桥整流。滤波电路减小了外部噪声与打印机内部所产生得噪声。滤波器中使用得线圈与电容得作用就是抑制交流电中得毛刺脉冲,使噪声干扰降低到最小从而得到一个较平滑得正弦波.C3、C４电容接于地就是为了防止电源中窜入高脉冲损坏电路. 经全桥整流与电容滤波形成３00多伏得准直流电压。 2.开关电路 开关电路使用环形阻塞转换器式交流输入开关电源电路。具有元件少，变压器小得特点，场效应管Ｑ1既就是开关管又就是振荡管,振荡周期由电阻R11与C13得充放电时间常数所决定。电路得工作过程就是导通饱与→截止→导通饱与，周而复始地进行下去。其工作过程如下： ａ、导通饱与阶段 电源接通,交流220Ｖ经过滤波、整流、平滑输出直流电压３0０V,由启动电阻R10、R31接至振荡管Q1得栅极上，产生栅压Vgs,在Ｑ１得漏极上产生漏极电流Ｉd，从小到大。在变压器T１上线圈Ｔ1５—１2内产生一个力图阻止Id增大得自感电动势，极性为上正下负，同时在Ｔ10—9中感应出一个感应电动势其极性也为上正下负,由于C13两端电压不能突变，因此T10—９线圈中产生得感应电势不能立即充电, 通过R１1、C13加至Q１得栅极，使栅极电位提高,Q1漏极电流更加增大，又通过T1０—9使Q1栅极电位更加提高，从而使漏极电流增 大更快,这种连锁得正反馈使Q1进入饱与状态. b、从饱与到截止阶段 由于Ｑ１导通饱与后，T10—9感应电动势通过Ｒ１1、R19向C13充电，充电方向从T１0-9得1０端经R11、Ｃ13、R1９，于就是C13被充电，电压为右正左负，随着充电得进行,C13右端电位逐渐升高，左端电位随着降低，经过一段时间,当Ｃ１3左端电位低到一定数值时，Q1得栅压开始减小，漏极电流Id也随之减小，由于线圈有抵制电流变化得特性，T1５—1２线圈中就产生一个力图阻止漏极电流减小得自感电动势，它得极性与刚才得相反，就是上负下正，并且在线圈T10—9中感应出一个上负下正得感应电动势,它得负端通过R11、C1３加到Q1得栅极,使栅极电压更负,从而使漏极电流Ｉd更小,这种正反馈得作用,使Ｑ1很快脱离饱与转入截止状态，即所谓截止阶段. Q１关断时，产生一个浪涌电流经线圈T15—12使线圈T１5-１2中产生一个上正下负得感应电动势,并且在线圈Ｔ11—9中也感应出一个上正下负得感应电动势，然而Ｑ3得发射极电压超过了基极电压，而Q3得基极电压就是由IＣ１(ＴL4３１）稳压得,所以Ｑ3导通，便使?Ｑ2也导通，并且短路Ｑ1得栅极,维持接地，保持Q1可靠得截止，直至浪涌电压经地线耗尽为止。 c、从截止到导通饱与阶段 Q1截止后,C１3停止充电,并通过R1１→Ｔ10-9→D2→C1３放电，Ｃ1３两端电位发生了变化，Ｃ13右边电位降低,左边电位相对提高,于就是通过C１3左边连接到Ｑ1栅极得电位也随之提高，当栅极得电位升高到一定数值时，就重新产生漏极电流，如上述由于正反馈得作用使Q1很快从截止状态进入导通饱与阶段. 所以振荡电路从导通饱与—-截止——导通饱与周而复始地循环 3.+３５Ｖ整形电路 包括Ｔ3—5、T４—6、D51、C51、Ｃ５２等。 4、 +35V稳压控制电路 正常工作状态下,稳压控制电路使输出电压稳定在35±６%之间。如果因某种原因引起输出电压高于3５V＋6％,而稳压二级管ＺD51、ZＤ８1～ＺD８5两端电压32、7Ｖ保持不变；或因稳压二级管ZＤ5１、ZＤ81～ZD８5两端电压低于３2、7—2、７5%Ｖ时，流经DZ５1—DZ８5—D81-R57得电流会增大，使得PＣ１得1-2腿上得电流加大并使７—8腿导通,以至于使Q3发射极电位提高导至Q3、Q２导通，使Q1截止；相反若输出低于35V-6％时，ＰC1、Ｑ2截止，Ｑ1处于正常导通状态,输出继续增大,直到恢复3５V±6%。 ５、 +35V过载检测电路 电脑开关电源维修图解 一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块最酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块最棒的声卡更能带领我们进入那美妙的音乐殿堂。相对于CPU，显示卡、声卡而言，电源可能是微不足道的，我们对它的了解也不是很多，可是我们必须知道，一个稳定工作的电源，是使我们计算机能够更好工作的前提。 计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电 路知识，就可以轻松的维修电源。 首先，我们要知道计算机开关电源的工作原理。电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。 此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。其中，控制电路是必不可少的部分。它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。通过对多台电源的维修，总结出了对付电源常见故障的方法。 一、在断电情况下，“望、闻、问、切” 由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB 板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对电源进行更深入地检测。 开关电源的基本原理与分类方法 开关电源是指调整功率管以开关方式进行工作的稳压电源。缩写为SPS(Switching Power Supply),开关电源的核心部分是一个直流变换器。目前开关电源向着高频、高可靠性、低功耗、低噪声、抗干扰和模 块化方向发展。开关电源现在在社会上应用越来越广泛，需求也越来越大。 电源在一个典型系统中或者在一台机器中担当十分重要的角色，电源给系统的电路提供持续、稳定的 能量，使得系统或者机器能够正常地工作。电源的好坏直接影响了系统能否正常工作。随着电源的应用和 需求越来越广泛，人们对于电源的要求也越来越高。人们对电源的效率、体积、重量、稳定性和可靠性等 方面都有了更高的要求。 开关电源正是以其效率高、体积小、重量轻、稳定性高、零负载消耗低等多方面的优势逐步取代了效 率低、又笨又重的线性电源。现在社会上出现的需要应用开关电源的仪器、机器越来越多;利用开关电源作为驱动电源的产品也层出不穷，例如LED驱动开关电源的需求量越来越多。而现代电力电子技术的发展， 特别是大功率器件IGBT和MOSFET、各类电源芯片的迅速发展，将开关电源的工作频率提高到相当高的水平，使得开关电源的转换效率不断提高。人们对于转换效率的不断要求也促使开关电源的开发技术将越来 越高。 开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输 出短路保护电路等部分构成。 开关带能源的工作原理： 首先是将交流输入电源经整流滤波成脉动直流;然后通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;接着开关变压器次级感应出高频电压，经整流滤波供给负载;最后，输出 部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。 常见的开关电源的分类方法有下列几种： 1.按激励方式的不同可以划分为他激式和自激式。他激式开关电源电路中专设激励信号振荡器;自激式开关功率管兼作振荡管。该形式的开关电源电路结构简单, 元器件少, 可以做成低成本的开关电源。 2.按调制方式的不同可以划分为脉宽调制型、频率调整型和混合调整型。脉宽调制型保持振荡频率保 持不变, 通过调节脉冲宽度来改变输出电压的大小;频率调整型保持占空比保持不变(脉冲宽度保持不变) , 通过改变振荡频率来改变输出电压大小;混合调整型是脉冲宽度和振荡频率均可进行调节的开关电源。 3.按开关管电流的工作方式的不同可以划分为开关型和谐振型。开关型用开关晶体管把直流变成高频 标准方波, 其电路形式类似于他激式;谐振型用开关晶体管与LC谐振回路将直流变成标准正弦波, 其电路 形式类似于自激式开关电源。 4.按开关晶体管的类型的不同可以划分为晶体管型和可控硅型。晶体管型采用晶体管(包括场效应管) 作为开关功率管;可控硅型采用可控硅作为开关功率管。这种电路的特点是直接输入交流电压, 不需要一次整流部分。 [工作]开关电源原理与维修开关电源原理图开关电源原理与维修开关电源原理图 电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 二(开关电源的组成 开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见图1。 1( 主电路 冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。 整流与滤波:将电网交流电源直接整流为较平滑的直流电。逆变:将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。 输出整流与滤波:根据负载需要，提供稳定可靠的直流电源。 2( 控制电路 一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。 3( 检测电路 提供保护电路中正在运行中各种参数和各种仪表数据。 4( 辅助电源 实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。 开关电源原理图 三(开关电源的工作原理 开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。 VO=TON/T*Vi VO 为负载两端的电压平均值 TON 为开关每次接通的时间 T 为开关通断的工作周期 开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。 时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量 开关电源工作原理详细解析 个人PC所采用的电源都是基于一种名为―开关模式‖的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC 交流电转化为脉动电压（配图1和2中的―3‖）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的―4‖）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC 直流电输出了（配图1和2中的―5‖） 配图1：标准的线性电源设计图 配图2：线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。 由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60 KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的―开关电源‖其实是―高频开关电源‖的缩写形式，和电源本身的关闭和开启式没有任何关系的。 开关电源可分为直流开关电源和交流开关电源，是按输出来区分的，交流开关电源输出的是交流电，而直流开关电源输出的是直流电，这里介绍的是直流开关电源。随着相关元器件的发展，直流开关电源以其高效率在很多场合代替线性电源而获得广泛应用。 直流开关电源与线性电源相比一般成本较高，但在有些特别场合却更简单和便宜，甚至几乎只能用开关电源，如升压和极性反转等。直流开关电源还可分为隔离的和不隔离的两种，隔离的是采用变压器来实现输入与输出间的电气隔离，变压器还便于实现多路不同电压或多路相同电压的输出。直流开关电源结构复杂，设计和分析都有较特别的一套理论和方法，这里主要介绍6种基本的不隔离的直流开关电源结构形式和其特点，便于依据应用场合来选择使用。 理想假定：为便于分析，常假定存在如下理想状态 1. 电子器件理想：电子开关管Q和D的导通和关断时间为零，通态电压为零，断态漏电流为零 2. 电感和电容均为无损耗的理想储能元件，且开关频率高于LC的谐振频率 3. 在一个开关周期内，输入电压Vin保持不变 4. 在一个开关周期内，输出电压有很小的纹波，但可认为基本保持不变，其值为Vo 5. 不计线路阻抗 6. 变换器效率为100% 一、Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。 图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。 Buck变换器有两种基本工作方式： CCM(Continuous current mode)：电感电流连续模式，输出滤波电感Lf的电流总是大于零DCM(Discontinuous current mode)：电感电流断续模式，在开关管关断期间有一段时间Lf 的电流为零 CCM时的基本关系： 开关电源原理 一、 开关电源的电路组成： PWM ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、 F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂 波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。 ① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、 功率变换电路： 1、 MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以52、 常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V 时，UC3842停止工作，开关管Q1立即关断 。 Word文档可进行编辑 开关电源的原理和发展趋势 第一节高频开关电源电路原理 高频开关电源由以下几个部分组成： 一、主电路 从交流电网输入、直流输出得全过程,包括： 1、输入滤波器：其作用是将电网存在得杂波过滤,同时也阻碍本机产生得杂波反馈到公共电网. 2、整流与滤波：将电网交流电源直截了当整流为较平滑得直流电,以供下一级变换. 3、逆变：将整流后得直流电变为高 频交流电,这是高频开关电源得核心部分,频率越高,体积、重量与输出功率之比越小. 4、输出整流与滤波：依照负载需要,提供稳定可靠得直流电源. 二、操纵电路 一方面从输出端取样,经与设定标准进行比较,然后去操纵逆变器,改变其频率或脉宽,达到输出稳定,另一方面,依照测试电路提供得数据,经爱护电路鉴不,提供操纵电路对整机进行各种爱护措施. 三、检测电路 除了提供爱护电路中正在运行中各种参数外,还提供各种显示仪表数据. 四、辅助电源 提供所有单一电路得不同要求电源. 第二节开关操纵稳压原理 开关k以一定得时刻间隔重复地接通和断开,在开关k接通时,输入电源e 通过开关k和滤波电路提供给负载rl,在整个开关接通期间,电源e向负载提供能量；当开关k断开时,输入电源e便中断了能量得提供.M可见,输入电源向负载提供能量是断续得,为使负载能得到连续得能量提供,开关稳压电源必须要有一套储能装置,在开关接通时将一部份能量储存起来,在开关断开时,向负载释放.图中,由电感l、电容c2和二极管d组成得电路,就具有这种功能.电感l用以储存能量,在开关断开时,储存在电感l中得能量通过二极管d释放给负载,使负载得到连续而稳定得能量,因二极管d使负载电流连续不断,因此称为续流二极管.在ab间得电压平均值eab可用下式表示： eab=ton/t*e 式中ton为开关每次接通得时刻,t为开关通断得工作周期（即开关接通时刻ton和 开关电源工作原理解析 个人PC所采用的电源都是基于一种名为研关模式旧勺技术，所以我们经常会将个 人PC电源称之为------ 开关电源（Switching Mode Power Supplies，简称SMPS），它还有一 个绰号一一DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ?线性电源知多少 目前主要包括两种电源类型：线性电源（linear）和开关电源（switching ）。线性 电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V ,而且 经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的一3）11 ;下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的一4）11 ; 此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低 压DC直流电输出了（配图1和2中的一5）11 配图2:线性电源的波形 尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、 PlayStati on/Wii/Xbox 等游戏 主机等等，但是对于高功耗设备而言，线性电源将会力不从心。 对于线性电源而言，其内部电容以及变压器的大小和 AC 市电的频率成反比：也 即说如果输入市电的频率越低时， 线性电源就需要越大的电容和变压器， 反之亦然。由于当 前一直采用的是 60Hz （有些国家是50Hz ）频率的AC 市电，这是一个相对较低的频率，所 以其变压器以及电容的个头往往都相对比较大。此外， AC 市电的浪涌越大，线性电源的变 压器的个头就越大。 由此可见，对于个人PC 领域而言，制造一台线性电源将会是一件疯狂的举动， 因 为它的体积将会非常大、重量也会非常的重。所以说个人 PC 用户并不适合用线性电源。 ?开关电源知多少 开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言， AC 输入电压可以在进入变压器之前升压（升压前一般是 50-60 KHz ）。随着输入电源的升 高，变压器以及电容等元器件的个头就不用像线性电源那么的大。 这种高频开关电源正是我 们的个人PC 以及像VCR 录像机这样的设备所需要的。需要说明的是，我们经常所说的 子 关电源I 其实是—高频开关电源I 的缩写形式，和电源本身的关闭和开启式没有任何关系的。 开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！） 一、开关电源的电路组成[/b]：： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路[/b]：： 1、AC输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防 止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。 2、 DC输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路[/b]：： 1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 2.1、输入整流滤波电路 只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。 2.2、高压尖峰吸收电路 D18、R004和C01组成高压尖峰吸收电路。当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。 2.3、辅助电源电路 整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。反馈电流通过R06、R003、Q03的b、e极等效电阻对电容C02充 电，随着C02充电电压增加，流经Q03的b极电流逐渐减小，使③~④反馈绕组上的感应电 FS1: 由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。 TR1(热敏电阻): 电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用 SCK053(3A/5Ω)，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。 VDR1(突波吸收器): 当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端 (Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。 CY1，CY2(Y-Cap): Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用 Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。 CX1(X-Cap)、RX1: X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为: FCC Part 15J Class B 、 CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz， Conduction 可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ 1/4W)。 LF1(Common Choke): EMI防制零件，主要影响Conduction 的中、低频段，设计时必须同时考虑EMI 特性及温升，以同样尺寸的Common Choke而言，线圈数愈多(相对的线径愈细)，EMI防制效果愈好，但温升可能较高。 BD1(整流二极管): 将AC电源以全波整流的方式转换为DC，由变压器所计算出的Iin值，可知只要使用1A/600V的整流二极管，因为是全波整流所以耐压只要600V即可。 C1(滤波电容): 由C1的大小(电容值)可决定变压器计算中的Vin(min)值，电容量愈大，Vin(min)愈高但价格亦愈高，此部分可在电路中实际验证Vin(min)是否正确，若AC Input 范围在90V~132V (Vc1 电压最高约190V)，可使用耐压200V的电容;若AC Input 范围在90V~264V(或180V~264V)，因Vc1电压最高约380V，所以必须使用耐压400V的电容。 D2(辅助电源二极管): 整流二极管，一般常用FR105(1A/600V)或BYT42M(1A/1000V)，两者主要差异: 耐压不同(在此处使用差异无所谓) VF不同(FR105=1.2V，BYT42M=1.4V) R10(辅助电源电阻): 主要用于调整PWM IC的VCC电压，以目前使用的3843而言，设计时VCC必须大于8.4V(Min. Load时)，但为考虑输出短路的情况，VCC电压不可设计的太高，以免当输出短路时不保护(或输入瓦数过大)。 C7(滤波电容): 辅助电源的滤波电容，提供PWM IC较稳定的直流电压，一般使用100uf/25V电容。开关电源入门必读：开关电源工作原理超详细解析
