高频开关电源电路原理分析
开关电源微介绍开关电源具有体积小、效率高的一系列优点。已广泛应用于各种电子产品中。然而，由于控制电路复杂，输出纹波电压高，开关电源的应用也受到限制。它
电源小型化的关键是电源的小型化，因此必须尽可能地减少电源电路的损耗。当开关电源工作在开关状态时，开关电源的开关损耗不可避免地存在，损耗随着开关频率的增加而增大。另一方面，开关电源中的变压器和电抗器等磁性元件和电容元件的损耗随着频率的增加而增加。它
在目前市场上，开关电源中的功率晶体管大多是双极型晶体管，开关频率可以达到几十kHz，MOSFET开关电源的开关频率可以达到几百kHz。必须使用高速开关器件来提高开关频率。对于开关频率高于MHz的电源，可以使用谐振电路，这被称为谐振开关模式。它可以大大提高开关速度。原则上，开关损耗为零，噪声非常小。这是一种提高开关电源工作频率的方法。采用谐振开关模式的兆赫变换器。开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60 KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的开关电源其实是高频开关电源的缩写形式，和电源本身的关闭和开启式没有任何关系的。
开关电源分类介绍开关电源具有多种电路结构：（1）根据驱动方式，存在自激和自激。它2）根据DC／DC变换器的工作方式：（1）单端正激和反激、推挽式、半桥式、全桥式等；2）降压式、升压式和升压式。它
（3）根据电路的组成，有谐振和非谐振。它
（4）根据控制方式分为：脉宽调制（PWM）、脉冲频率调制（PFM）、PWM和PFM混合。（5）根据电源隔离和反馈控制信号耦合方式，存在隔离、非隔离和变压器耦合、光电耦合等问题。这些组合可以形成各种开关模式电源。因此，设计者需要根据各种模式的特点，
有效地结合起来，生产出高质量的开关稳压电源，以满足需要。
开关电源原理解析下图3和4描述的是开关电源的PWM反馈机制。图3描述的是没有PFC(Power Factor Correction，功率因素校正) 电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。
通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220 V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。
为了让读者能够更好的理解电源的工作原理，以上我们提供的是非常基本的图解，图中并未包含其他额外的电路，比如说短路保护、待机电路以及PG信号发生器等等。当然了，如果您还想了解一下更加详尽的图解，请看图5。如果看不懂也没关系，因为这张图本来就是为那些专业电源设计人员看的
你可能会问，图5设计图中为什么没有电压整流电路？事实上，PWM电路已经肩负起了电压整流的工作。输入电压在经过开关管之前将会再次校正，而且进入变压器的电压已经成为方形波。所以，变压器输出的波形也是方形波，而不是正弦波。由于此时波形已经是方形波，所以电压可以轻而易举的被变压器转换为DC直流电压。也就是说，当电压被变压器重新校正之后，输出电压已经变成了DC直流电压。这就是为什么很多时候开关电源经常会被称之为DC-DC转换器。
馈送PWM控制电路的回路负责所有需要的调节功能。如果输出电压错误时，PWM控制电路就会改变工作周期的控制信号以适应变压器，最终将输出电压校正过来。这种情况经常会发生在PC功耗升高的时，此时输出电压趋于下降，或者PC功耗下降的时，此时输出电压趋于上升。
在看下一页是，我们有必要了解一下以下信息：
★在变压器之前的所有电路及模块称为primary（一次侧），在变压器之后的所有电路及模块称为secondary（二次侧）；
★采用主动式PFC设计的电源不具备110 V/ 220 V转换器，同时也没有电压倍压器；
★对于没有PFC电路的电源而言，如果110 V / 220 V被设定为110 V时，电流在进入整流桥之前，电源本身将会利用电压倍压器将110 V提升至220 V左右；
★PC电源上的开关管由一对功率MOSFET管构成，当然也有其他的组合方式，之后我们将会详解；
★变压器所需波形为方形波，所以通过变压器后的电压波形都是方形波，而非正弦波；
★PWM控制电流往往都是集成电路，通常是通过一个小的变压器与一次侧隔离，而有时候也可能是通过耦合芯片（一种很小的带有LED和光电晶体管的IC芯片）和一次侧隔离；★PWM控制电路是根据电源的输出负载情况来控制电源的开关管的闭合的。如果输出电压过高或者过低时，PWM控制电路将会改变电压的波形以适应开关管，从而达到校★正输出电压的目的

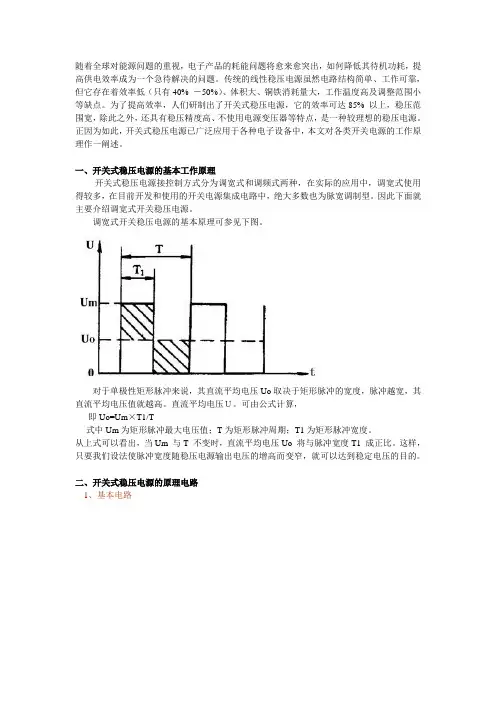

一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路
图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
通讯系统电源 （高频开关电源、免维护电池）技术规范书
1、概述 1.1本技术规范书仅适用于2011主网技改工程。 1.2本规范未对一切技术细节做出规定，也未充分引述有关标准和规范，卖方应提供符 合本规范书和遵照国际电工委员会标准（IEC）、国际公制（SI）及国家标准的符合国家电力行业标准的优质产品。技术指标应符合YD/T731《通讯用高频开关整流器》的规定。 1.3本规范未尽事宜，双方协商解决。 2、主要技术要求 2.1 供货数量： 序号名称规格及型号单位数量备注 1 高频开关电源屏-48V/120A（4*30A）面 4 2 蓄电池屏48V/300AH，每组24只，-2V 面8 3 电池巡检仪每套可接48只电池套 4 高频开关电源：-48V/120A （4*30A） 4套 蓄电池： -48V/300AH 4组（包括电池柜） 每套两组每组24只，2V/只 2.2设备电气性能 3.单套高频开关电源配置： 1)具备交流输入配电单元、整流单元、直流输出配电单元、监控单元，并为一体化机 柜，应能至少接入2组蓄电池。 2)具备完善的故障告警、保护功能（交流输入故障、直流输出故障、整流单元故障、 监控单元故障等自动保护功能），且部分状态具有自动恢复功能（交流过压、欠压、直流过流、过温）。 3)交流配电单元： 输入2路，输入电压：三相五线制：380V±20%,50±10%HZ，2路交流输入电源能自动切换，且互为主备用。 输出：三相输出分路（2路）：2路32A，2路25A 单相输出分路（14路）：2路20A，8路10A，4路6A。 4)直流配电单元： 输入：整流4路：48V/4*30A,可调整为(10A-20A-30A-60A，最大能达到120A。
引言 追求高品质的电力供需，一直是全球各国所想要达到的目标，然而，大量的兴建电厂，并非解决问题的唯一途径，一方面提高电力供给的能量，一方面提高电气产品的功率因数（Power factor）或效率，才能有效解决问题。有很多电气产品，因其内部阻抗的特性，使得其功率因数非常低，为提高电气产品的功率因数，必须在电源输入端加装功率因数修正电路（Power factor correction circuit），但是加装电路势必增加制造成本，这些费用到最后一定会转嫁给消费者，因此厂商在节省成本的考量之下，通常会以低价为重而不愿意让客户多花这些环保金，大多数的消费者，也因为不了解功率因数修正电路的重要性，只以为兴建电厂才是解决电力不足问题的唯一方案，这是大多数发展中国家电力供应的一大问题所在。 功率因数的意义 电力公司经由输配电系统送至用户端的电力（市电）是电压100-110V/60Hz或200-240V/50Hz的交流电，而电气产品的负载阻抗有三种状况，包括电阻性、电容性、和电感性等，其中只有电阻性负载会消耗功率而产生光或热等能源转换，而容性或感性负载只会储存能量，并不会造成能量的消耗。在纯阻性负载状况下，其电压和电流是同相位的，而在电容性负载下，电流的相位是超前电压的，在电感性负载下电压又是超前电流相位的。这超前或滞后的相位角度直接影响了负载对能量的消耗和储存状况，因此定义了实功功率的计算公式： Ｐ＝ＶＩＣｏｓθ θ为V和I和夹角，Cosθ的值介于0-1之间，此值直接影响了电流对负载作实功的状况，称之为功率因数（Power Factor，简称PF）。 为了满足消费者的需要，电力公司必须提供S=VI的功率，而消费者实际上只使用了P的功率值，有一部分能量做了虚功，消耗在无功功率上。PF值越大，则消耗的无功功率越小，电力公司需要提供的S值也越小，将可以少建很多电厂。 功率因数修正器的结构 功率因数修正器的主要作用是让电压与电流的相位相同且使负载近似于电阻性，因此在电路设计上有很多种方法。其中依使用元件来分类，可分为被动式和主动式功因修正器两种。被动式功因修正器在最好状况下PF值也只能达到70%，在严格的功因要求规范下并不适用。若要在全电压范围内（90V~265Vac）且轻重载情况下都能达到80%以上PF值，则主动式功因修正器是必要的选择。主动式功因修正器多为升压式电路结构（Boost Topology）， 如图一所示，图二为电感作用波形，输入电压要求为90V~265Vac，在Vd点则为127V~375V直流电压，由升压电路把输出电压V o升到400V的直流，其工作过程如下：
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量
ATX电源结构简介 ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。 图13-1 主机电源方框原理图 1、交流输入、整流、滤波与开关电源电路
交流输入回路包括输入保护电路和抗干扰电路等。输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。 推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。 本章介绍的ATX电源在电路结构上属于他激式脉宽调制型开关电源，220V市电经BD1～BD4整流和C5、C6滤波后产生+300V直流电压，同时C5、C6还与Q1、Q2、C8及T1原边绕组等组成所谓“半桥式”直流变换电路。当给Q1、Q2基极分别馈送相位相差180°的脉宽调制驱动脉冲时，Q1和Q2将轮流导通，T1副边各绕组将感应出脉冲电压，分别经整流滤波后，向电脑提供＋3.3V、±5V、±12V ５组直流稳压电源。 THR为热敏电阻，冷阻大，热阻小，用于在电路刚启动时限制过大的冲击电流。D1、D2是Q1、Q2的反相击穿保护二极管，C9、C10为加速电容，D3、D4、R9、R10为C9、C10提供能量泄放回路，为Q1、Q2下一个周期饱和导通作好准备。主变换电路输出的各组电源，在主机未开启前均无输出。其单元电路原理如下图13.2所示：
电力电子技术课程设计报告 题目高频开关稳压电源 专业电气工程及其自动化 班级 学号 学生姓名 指导教师 2016年春季学期 起止时间：2016年6月25日至2016年6月27日
设计任务书11 高频开关稳压电源设计√ 一、设计任务 根据电源参数要求设计一个高频直流开关稳压电源。 二、设计条件与指标 1.电源：电压额定值220±10%，频率：50Hz； 2. 输出:稳压电源功率Po=1000W,电压Uo=50V； 开关频率:100KHz 3.电源输出保持时间td=10ms(电压从280V下降到250V)； 三、设计要求 1.分析题目要求，提出2~3种电路结构，比较并确定主电路 结构和控制方案； 2.设计主电路原理图、触发电路的原理框图，并设置必要的 保护电路； 3.参数计算，选择主电路及保护电路元件参数； 4.利用PSPICE、PSIM或MATLAB等进行电路仿真优化； 5.撰写课程设计报告。 四、参考文献 1.王兆安，《电力电子技术》，机械工业出版社； 2.林渭勋等，《电力电子设备设计和应用手册》； 3.张占松、蔡宣三，《开关电源的原理与设计》，电子工业 出版社。
目录 一、总体设计 (1) 1．主电路的选型（方案设计） (1) 2.控制电路设计 (4) 3.总体实现框架 (4) 二、主要参数及电路设计 (5) 1.主电路参数设计 (5) 2.控制电路参数设计 (7) 3.保护电路的设计以及参数整定 (8) 4.过压和欠压保护 (8) 三、仿真验证（设计测试方案、存在的问题及解决方法） (9) 1、主电路测试 (9) 2、驱动电路测试 (10) 3、保护电路测试 (10) 四、小结 (11) 参考文献 (11)
高频开关电源电路原理分析 开关电源微介绍开关电源具有体积小、效率高的一系列优点。已广泛应用于各种电子产品中。然而，由于控制电路复杂，输出纹波电压高，开关电源的应用也受到限制。它 电源小型化的关键是电源的小型化，因此必须尽可能地减少电源电路的损耗。当开关电源工作在开关状态时，开关电源的开关损耗不可避免地存在，损耗随着开关频率的增加而增大。另一方面，开关电源中的变压器和电抗器等磁性元件和电容元件的损耗随着频率的增加而增加。它 在目前市场上，开关电源中的功率晶体管大多是双极型晶体管，开关频率可以达到几十kHz，MOSFET开关电源的开关频率可以达到几百kHz。必须使用高速开关器件来提高开关频率。对于开关频率高于MHz的电源，可以使用谐振电路，这被称为谐振开关模式。它可以大大提高开关速度。原则上，开关损耗为零，噪声非常小。这是一种提高开关电源工作频率的方法。采用谐振开关模式的兆赫变换器。开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60 KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的开关电源其实是高频开关电源的缩写形式，和电源本身的关闭和开启式没有任何关系的。 开关电源分类介绍开关电源具有多种电路结构：（1）根据驱动方式，存在自激和自激。它2）根据DC／DC变换器的工作方式：（1）单端正激和反激、推挽式、半桥式、全桥式等；2）降压式、升压式和升压式。它 （3）根据电路的组成，有谐振和非谐振。它 （4）根据控制方式分为：脉宽调制（PWM）、脉冲频率调制（PFM）、PWM和PFM混合。（5）根据电源隔离和反馈控制信号耦合方式，存在隔离、非隔离和变压器耦合、光电耦合等问题。这些组合可以形成各种开关模式电源。因此，设计者需要根据各种模式的特点，
PCB板电路原理图分模块解析 前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉，形式变化多端,初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现,它是由少数几个单元电路组成的。好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路,经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。 按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。 一、电源电路的功能和组成 每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点,因此最经济可靠而又方便的是使用整流电源。 电子电路中的电源一般是低压直流电，所以要想从２20 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分,见图１。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。 ( 1 )半波整流 半波整流电路只需一个二极管,见图 2 ( a )。在交流电正半周时 VD 导通，负半周时ＶD 截止,负载 R 上得到的是脉动的直流电
目录 1绪论 (1) 1.1高频开关电源概述 (1) 1.2意义及其发展趋势 (2) 2高频开关电源的工作原理 (3) 2.1 高频开关电源的基本原理 (3) 2.2 高频开关变换器 (5) 2.2.1 单端反激型开关电源变换器 (5) 2.2.2 多端式变换器 (6) 2.3 控制电路 (8) 3高频开关电源主电路的设计 (9) 3.1 PWM开关变换器的设计 (9) 3.2 变换器工作原理 (10) 3.3 变换器中的开关元件及其驱动电路 (11) 3.3.1 开关器件 (11) 3.3.2 MOSFET的驱动 (11) 3.4高频变压器的设计 (13) 3.4.1 概述 (13) 3.4.2 变压器的设计步骤 (13) 3.4.3 变压器电磁干扰的抑制 (15) 3.5 整流滤波电路 (15) 3.5.1 整流电路 (15) 3.5.2 滤波电路 (16) 4 总结 (19) 参考文献 (20)
1 绪论 1.1高频开关电源概述 八十年代,国高频开关电源只在个人计算机、电视机等若干设备上得到应用。由于开关电源在重量、体积、用铜用铁及能耗等方面都比线性电源和相控电源有显著减少,而且对整机多相指标有良好影响,因此它的应用得到了推广。近年来许多领域,例如电力系统、邮电通信、军事装备、交通设施、仪器仪表、工业设备、家用电器等都越来越多应用开关电源,取得了显著效益。究其原因,是新的电子元器件、新电磁材料、新变换技术、新控制理论及新的软件(简称五新)不断地出现并应用到开关电源的缘故。五新使开关电源更上一层搂,达到了频率高、效率高、功率密度高、功率因数高、可靠性高(简称五高)。有了五高,开关电源就有更强的竞争实力,应用也更为扩大,反过来又遇到更多问题和更实际的要求。这些问题和要求可归纳为以下五个方面: (l)能否全面贯彻电磁兼容各项标准? (2)能否大规模稳定生产或快捷单件特殊生产? (3)能否组建大容量电源? (4)电气额定值能否更高(如功率因数)或更低(如输出电压)? (5)能否使外形更加小型化、外形适应使用场所要求? 这五个问题是开关电源能否在更广泛领域应用的关键,是五个挑战。(简称五挑战)把挑战看成开关电源发展的动力和机遇,一向是电源科技工作者的态度。以功率因数为例,AC-DC开关电源或其他电子仪器输入端产生功率因数下降问题,用什么办法来解决?毫无疑问,利用开关电源本身的工作原理来解决开关电源应用中产生的问题是最积极的态度。实践中,用DC-DC开关电源和有源功率因数校正的开关电源,(成本比单机增加20%):成功解决了这个问题。现在,又进一步发展成单级有功率因数校正的开关电源,(成本只增加5%);在三相升压式单开关整流器中减少谐波方法,有人采用注入六次谐波调脉宽控制,抑制住输入电流的五次谐波,解决了电流谐波畸变率小于100k的要求。
高频开关电源的基本原理
————————————————————————————————作者：————————————————————————————————日期：
第一节高频开关电源的基本原理 一、高频开关电源的组成 高频开关整流器通常由工频滤波电路、工频整流电路、功率因数校正电路、直流-直流变换器和输出滤波器等部分组成，其组成方框图如图1-3-1所示。 图1-3-1高频开关整流器组成方框图 图中输入回路的作用是将交流输入电压整流滤波变为平滑的高压直流电压；功率变换器的作用是将高压直流电压转换为频率大于20KHZ的高频脉冲电压；整流滤波电路的作用是将高频的脉冲电压转换为稳定的直流输出电压；开关电源控制器的作用是将输出直流电压取样，来控制功率开关器件的驱动脉冲的宽度，从而调整开通时间以使输出电压可调且稳定。从框图中可见，由于高频变压器取代了笨重的工频（50HZ）变压器，从而使稳压电源的体积和重量大小减小。 开关整流器的特点： ①重量轻，体积小 采用高频技术，去掉了工频变压器，与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只上相控整流器的1/10，重量也接近1/10。 ②功率因数高 相控整流器的功率因数随可控硅导通角的变化而变化，一般在全导通时，可接近0.7以上，而小负载时，仅为0.3左右。经过校正的开磁电源功率因数一般在0.93以上，并且基本不受负载变化的影响（对20%以上负载）。 ③可闻噪音低 在相控整流设备中，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于60dB。而开关电源在无风扇的情况下可闻噪声仅为45dB左右。 ④效率高 开关电源采用的功率器件一般功耗较小，带功率因数补偿的开关电源其整机效率可达88%以上，较好的可做到91%以上。 ⑤冲击电流小 开机冲击电流可限制的额定输入电流的水平。 ⑥模块式结构 由于体积不，重量轻，可设计为模块式结构，目前的水平是一个2m高的19英寸（in）机架容量可达48V/1000A以上，输出功率约为60KW。 二、高频开关电源的分类 （二）开关整流器分类 1、按激励方式 可分为自激式和他激式。自激式开关电源在接通电源后功率变换电路就自行产生振荡，即该电路是靠电路本身的正反馈过程来实现功率变换的。 自激式电路出现最早。它的特点是电路简单、响应速度较快，但开关频率变化大、输出纹波值较大，不易作精确的分析、设计，通常只有在小功率的情况下使用，如家电、仪器电源。他激式开关电源需要外接的激励信号控制才能使变换电路工作，完成功率变换任务。 他源激式开关电源的特点是开关频率恒定、输出纹波小，但电路较复杂、造价较高、响应速度较慢。 2、按开关电源所用的开关器件 可分为双极型晶体管开关电源、功率MOS管开关电源、IGBT开关电源、晶闸管开关电源等。
入门电路原理图分析 一、电子电路的意义电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印版图等。1、原理图 原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。下图所示就是一个收音机电路的原理图。2、方框图(框图) 方框图是一种用方框和连线来表示电路工作原理和构成概 况的电路图。从根本上说，这也是一种原理图。不过在这种图纸中，除了方框和连线几乎没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全
部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。下图所示的就是上述收音机电路的方框图。(三)装配图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。在初学电子知识时，为了能早一点接触电子技术，我们选用了螺孔板作为基本的安装模板，因此安装图也就变成另一种模式。如下图：(四)印板图印板图的全名是“印刷电路板图”或“印刷线路板图”，它和装配图其实属于同一类的电路图，都是供装配实际电路使用的。印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。由于这种电路板的一面
开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！） 一、开关电源的电路组成[/b]：： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、输入电路的原理及常见电路[/b]：： 1、AC输入整流滤波电路原理： ①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防
止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。 2、 DC输入滤波电路原理： ①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路[/b]：： 1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图：
高频开关电源电路组成及稳压原理 高频开关电源由以下几个部分组成： 一、主电路 从交流电网输入、直流输出的全过程，包括： 1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。 2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。 3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。 4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。 二、控制电路 一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。 三、检测电路 除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。
四、辅助电源 提供所有单一电路的不同要求电源。 第二节开关控制稳压原理 开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。在AB间的电压平均值EAB可用下式表示 EAB=TON/T*E 式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）。 由式可知，改变开关接通时间和工作周期的比例，AB间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，
引言 近年来，随着电子技术的发展，邮电通信、交通设施、仪器仪表、工业设施、家用电器等越来越多地应用开关电源，随着科学技术的不断进步，对大功率电源的需求也就越来越大。与此同时大量集成电路、超大规模集成电路等电子通信设备日益增多，要求电源的发展趋势是小型化、轻量化。通常滤波电感、电容和变压器的体积和重量比较大，因此主要是靠减少它们的体积来实现小型化、轻量化。 我们可以通过减少变压器的绕组匝数和金减小铁心尺寸来提高工作频率，但在提高开关频率的同时，开关损耗会随之增加，电路效率会严重下降。针对这些问题出现了软开关技术，它利用以谐振为主的辅助换流手段，解决了电路中的开关损耗和开关噪声问题，使开关电源能高频高效地运行，从20世纪70年代以来国内外就开始不断研究高频软开关技术，目前已比较成熟，下面以2KW的电源为例进行设计。 1.设计内容和方法 1.1主电路型式的选择 变换电路的型式主要根据负载要求和给定电源电压等技术条件进行选择。在几种常用的变换电路中，因为半桥、全桥变换电路功率开关管承受的电压比推挽变换电路低一倍，由于市电电压较高，所以不选推挽变换电路。半桥变换电路与全桥变换电路在输出同样功率时，半桥变换电路的功率开关管承受二倍的工作电流，不易选管，输出功率较全桥小，所以采用全桥变换电路。 传统的全桥变换电路开关元件在电压很高或电流很大的条件下，在门极的控制下开通或关断，开关过程中电压、电流均不为零，出现重叠，导致了开关损耗。开关损耗随开关频率增加而急剧上升，使电路效率下降，阻碍了开关频率的提高。在移相控制技术的基础上，利用功率管的输出电容和输出变压器的漏电感作为谐振元件，使全桥变换器四个开关管依次在零电压下导通，实现恒频软开关。由于减少了开关过程损耗，变换效率可达80%-90%，并且不会发生开关应力过大。所以选用移相控制全桥型零电压开关脉宽调制（PSC FB ZVS-PWM）变换电路。 移相控制全桥变换电路是目前应用最为广泛的软开关电路之一，它的特点是电路简单，与传统的硬开关电路相比，并没有增加辅助开关等元件。原理如图1所示，主要由四个相同的功率管和一个高频变压器压器组成。E为输入直流电压， T1～T4 为开关管， D1～D4 为体内二极管，C1 ～C4 为开关的输出电容。以第一个桥臂为例介绍，利用变压器漏感和功率输出电容C1 谐振，漏感储能向电容 C1释放过程中，使电容上的电压逐步下降到零，体内二极管D1开通，创造了T1 的ZVS条件。
2.1、输入整流滤波电路 只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。 2.2、高压尖峰吸收电路 D18、R004和C01组成高压尖峰吸收电路。当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。 2.3、辅助电源电路 整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。反馈电流通过R06、R003、Q03的b、e极等效电阻对电容C02充电，随着C02充电电压增加，流经Q03的b极电流逐渐减小，使③~④反馈绕组上的感应电动势
高频开关电源技术方案 1 客户需求 技术参数30929003. pdf 技术参数30929003.pdf 2 技术方案 2.1 概述 现场的实际应用情况：12台15V/12000A的电源配1台90V/2000A的电源，每6台15V/12000A 的电源配一台6kV/380V/1MW的变压器，其中90V/2000A电源由于只是用于去除氧化膜，并不需要长时间工作。 电源关注核心指标是可靠性和系统效率。 电源可以考虑采用3种主回路方式，每种方式各有优缺点。 2.2主回路原理图方案1 2.2.1方案1 总体思想为输入36脉波移相变压器，6组功率模块并联的方式，具体电路如下：15V/12000A开关电源最大输出功率180kW，90V/2000A开关电源最大输出功率180kW，功率等级一样，考虑采用同样的主回路原理，如下：
整流器功率模块1 输入380V/50Hz 输出15V/12000A 或90V/2000A 36脉移相变压器 整流器 功率模块2 整流器功率模块3 整流器 功率模块4 整流器功率模块5 整流器 功率模块6 功率模块原理如下： 输入端配置36脉波移相变压器，可有效拟制输入电流谐波，基本能满足3%的要求； 每台开关电源采用6个功率模块并联的方式，如1个模块出现异常，其他模块还能继续降额工作，提高了工作可靠性；模块之间的均流精度可达5%以内，因此15V/12000A 的开关电源每个模块的等级设计为15V/2200A ，90V/2000A 的开关电源每个模块的等级设计为90V/360A 。 逆变采用移相全桥软开关技术，效率高，比普通硬开关技术效率平均多2%左右； 二次整流采用同步整流技术，效率远远大于采用一般二极管整流的方式，一般同步整流比普通二极管整流效率高出5%～6%。 输出加LC 滤波，如不加LC 滤波，输出导电排由于高频肌肤效应的缘故，导电排发热严重。 90V/2000A 电源由于只是用于去除氧化膜，并不需要长时间工作，从降低成本角度考虑，可以不加36脉波移相变压器，输出也不需要LC 滤波，直流输出高频方波电压。
