钢筋滚轧直螺纹连接作业指导书
1适用范围
一般工业与民用建筑、构筑物的现浇钢筋混凝土结构中直径为16～40mm 的HRB335，HRB400 级(Ⅱ 、Ⅲ级)钢筋的连接。
2作业准备
2.1材料准备
2.1.1用于连接的钢筋必须具有质量证明书和检验报告，其级别、直径必须符合设计要求和国家现行标准《钢筋混凝土用热轧带肋钢筋》ＧＢ1499 及《钢筋混凝土用余热处理钢筋》ＧＢ13014 的要求。
2.1.2钢筋滚轧直螺纹接头所用连接套应有明显的规格标记，一端孔应用塑料密封盖封住，连接套进场时应有产品合格证；标准型连接套的外形尺寸应符合表2.1.2 的规定。
2.1.3连接套螺纹中径尺寸的检验采用止、通塞规。止塞规旋入深度小于等于3 倍螺距；通塞规应能全部旋入。
2.1.4连接套应分类包装存放，不得混淆和锈蚀。连
接套外形尺寸表 2.1.2
2.2机具准备
主要机具有切割机、钢筋滚轧直螺纹成型机、普通扳手及量规(牙形规、止环规、通环规、止塞规、通塞规)、丝头卡板等工具。
2.3作业条件
2.3.1操作工人（包括套丝的工人）必须经专门培训，并经考试合格后持证上岗。
2.3.2该技术提供单位已提交有效的型式检验报告。
2.3.3接头位置应符合规定。
2.3.4熟悉图纸，做好技术交底。
3施工作业标准
3.1工艺流程
钢筋切割→（剥肋）滚轧螺纹→接头工艺检验→钢筋连接→质量检验
3.2操作工艺
3.2.1钢筋切割
钢筋应先调直后切割，宜用钢筋切断机或砂轮锯切割，不得用气割。钢筋切割时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。
3.2.2钢筋（剥肋）滚轧螺纹
3.2.2.1加工钢筋螺纹时，应采用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。
3.2.2.2钢筋丝头的牙形、螺距必须与连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。钢筋丝头示意图见图3.2.2.2；钢筋同径连接的加工要求见表 3.2.2.2ａ；钢筋同径连接左右旋加工要求见表3.2.2.2ｂ；钢筋滚轧螺纹加工的基本尺寸要求见表3.2.2.2ｃ。
图 3.2.2.2 钢筋丝头示意图
钢筋同径连接的加工要求表3.2.2.2ａ
钢筋同径连接左右旋加工要求表3.2.2.2ｂ
钢筋滚轧螺纹加工的基本尺寸要求表3.2.2.2ｃ
3.2.2.3对检查合格的丝头，应加以保护戴上塑料保护帽，并按规格分类堆放整齐待用。
3.2.3接头工艺检验：钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符号下列要求：
3.2.3.1每种规格钢筋的接头试件不应少于3 根。
3.2.3.2对接头试件的钢筋母材应进行抗拉强度试验。
3.2.3.3三根接头试件的抗拉强度均应满足现行国家标准《钢筋机械连接通用技术规程》JGJ107 中相应等级的强度要求。
3.2.4钢筋连接：
3.2.
4.1连接套规格与钢筋规格必须一致，钢筋螺纹的型式、螺距、螺纹外径应与连接套匹配。并确保钢筋和连接套的丝扣干净，完好无损。
3.2.
4.2连接钢筋时应对准轴线将钢筋拧入连接套。对于标准型和异径型接头连接：首先用工作扳手将连接套与一端的钢筋拧到位，然后再将另一端的钢筋拧到位，其操作见图3.2.4.2（a）所示；活连接型接头连接：先对两端钢筋向连接套方向加力，使连接套与两端钢筋丝头挂上扣，然后用工作扳手旋转连接套，并拧紧到位，其操作见图3.2.4.2（b）所示。在水平钢筋连接时，一定要将钢筋托平对正后，再用工作扳手拧紧。
3.2.
4.3被连接的两钢筋端面应处于连接套的中间位置，偏差不大于一个螺距，并用工作扳手拧紧，使两钢筋端面顶紧；连接套每端不得有一扣以上的完整丝扣外露，加长型接头的外露丝扣不受限制，但应有明显标记，以检查进入套筒的丝头长度是否满足要求。
图3.2.4.2 钢筋连接的操作
3.2.
4.4连接完的接头必须立即用油漆作上标记，防止漏拧。
3.2.5钢筋剥肋滚轧直螺纹连接与钢筋滚轧直螺纹连接操作工艺基本相同，唯一区别是钢筋剥肋滚轧直螺纹连接增加了钢筋剥肋工序。
3.2.6质量检验
3.2.6.1在钢筋连接生产中，操作工人应逐个检查钢筋丝头外观质量并做出操作者标记；在操作工人自检合格的基础上，质检员必须对每种规格加工批量的接头随机抽检10％，且不少于10 个，并参照表
3.2.6.1表式填写钢筋螺纹加工检验记录。如有一个丝头不合格，应对该批全数检查，不合格丝头应重加工，经再次检验合格后方可使用。
钢筋直螺纹加工检验记录表3.2.6.1
检查单位：质检员：
日期：负责人：
3.2.6.2现场验收批：同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500 个为一个验收批，进行检验与验收，不足500 个也作为一个验收批。
3.2.6.3对每一验收批，均应按设计要求的接头性能等级，在工程中随机抽取3 个接头试件做拉伸试验。当3 个试件单向拉伸试验结果符合国家现行标准《钢筋机械连接通用技术规程》的规定时，该验收批为合格。若其中有一个试件不符合要求时，应再抽取6 个试件进行复检，复检中仍有1 个试件的强度不符合要求，则该验收批评为不合格，应全部切除采用其它办法连接。
3.2.6.4现场外观质检抽验数量：梁、柱构件按接头数的15％且每个构件的接头数抽验数不得少于一个接头；基础墙板构件按各自接头数，每100 个接头作为一个验收批，不足100 个也作为一个验收批。每批检验3 个接头，如全部合格，则该批接头为合格；如还有一个不合格，则该验收批接头应逐个检查，对查出的不合格接头应进行补强，如无法补强应弃置不用，并按表
4.2.6.4 填写质量检查记录。
3.2.6.5在现场连续检验10 个验收批，抽样试件抗拉强度试验1 次合格率为100％时，验收批接头数量可扩大一倍。
4质量控制与检验标准
4.1主控项目
4.1.1纵向受力钢筋连接方式符合设计要求。
检验方法：全数观察检查。
4.1.2连接套筒的规格和质量必须符合要求。
检验方法：测量和检查出厂合格证。
4.1.3套筒的型式检验及连接接头的工艺性能检验的强度报告必须合格。
检验方法：检查检验报告单。
4.1.4接头抽样试件检验结果符合国家有关规程规定。
检验方法：检查连接试件报告单。
4.2一般项目
4.2.1钢筋螺纹丝头牙形应符合下列要求：牙形饱满，无断牙、秃牙缺陷，且与牙形规的牙形吻合，牙形表面光洁。
4.2.2接头位置宜设在受力较小处，当需要在高应力部位设置接头时，同一连接区段内Ⅲ级接头的百分率不应大于25％，Ⅱ级接头百分率不应大于50％，Ⅰ级接头的百分率可不受限制，同一受力钢筋不宜设置两个以上接头。
4.2.3接头末端距钢筋弯起点的距离不应小于10d。
4.2.4接头外观质量应符合国家有关规程的规定。
4.2.5同一连接区段的接头应错开设置；同一连接区段的接头面积率不大于50％；接头位置不宜设在有抗震设防要求的框架梁端、柱端的箍筋加密区。
5施工作业注意事项
5.1接头钢筋宜用砂轮切割机断料。
5.2钢筋在套丝前，必须对钢筋规格及外观质量进行检查。如发现钢筋端头弯曲，必须先进行调直处理。钢筋边肋尺寸如超差，要先将端头边肋砸扁方可使用。
5.3钢筋在套丝前，应根据钢筋直径先调整好套丝机定位尺寸的位置，并按照钢筋规格配以相对应的滚丝轮。
5.4钢筋连接套的混凝土保护层厚度宜满足国家现行标准《混凝土结构设计规范》（GB50010-2002）中受力钢筋混凝土保护层最小厚
度的要求，且不得小于15mm。连接套之间的横向净距不宜小于25mm。
6成品保护标准
6.1各种规格和型号的连接套外表面，必须有明显的钢筋级别及
规格标记。
6.2钢筋螺纹保护帽要堆放整齐，不准随意乱扔。
6.3锥螺纹连接套的锥孔必须用塑料盖封上，以保持内部洁净、
干燥、防锈。
6.4钢筋锥螺纹加工经检验合格后，应套上保护帽或拧上连接套，
以防碰伤和锈蚀。
6.5已连接好的钢筋接头不得随意抛砸、蹬踩。
7作业安全环保措施
7.1加强对作业人员的安全环保意识教育，严格遵守公司关于《环境/
职业健康安全作业指导书》的有关规定。
7.2对从事钢筋锥螺纹连接施工的有关人员必须经过考核合格，
并经“三级”安全教育后方能上岗。
7.3用电设备均应设三级保护，严格按用电安全规程操作。
7.4设备检验及试运转合格后方准作业，设备运行中严禁拖拽压
圆机油管或砸压油管，油管反弹方向应予以遮挡。
7.5机械润滑油流入专设油池集中处理，不准直接排入下水道，
铁屑杂物回收处理。
8作业质量记录
本作业指导书应具备以下作业质量记录：
8.1钢筋出厂质量证明书、复试检验报告和机械性能试验报告；
8.2钢筋直螺纹连接套筒出厂合格证和型式检验报告；
8.3钢筋直螺纹连接接头工艺检验报告；
8.4钢筋直螺纹连接接头抗拉强度检验报告；
8.5钢筋直螺纹加工检查记录，见表3.2.6.1；
8.6钢筋直螺纹接头质量抽检记录，见表4.2.6.4；
8.7钢筋机械连接操作工合格证，
钢筋直螺纹接头质量抽检记录表4.2.6.4
检查结论：合格打“√”，不合格打“×”
检查单位：质检员：
检查日期：负责人：
直螺纹连接作业指导书 1、编制依据 钢筋剥肋等强度滚压直螺纹连接是采用滚压机将钢筋两端剥肋后，再滚出螺纹，然后用直螺纹套筒使钢筋连接起来的一种先进机械连接技术。该方法具有操作简单、快速、工效高，质量稳定安全可靠，节约钢材，无明火作业，不受季节影响等优点。 2、编制目的为了正确应用直螺纹套筒钢筋连接技术，确保所有的钢筋接头质量符合施工规范与验收标准规定，特编制本作业指导书。 3、适用范围 3.1适用于上林北路（跨咸铜铁路）高架桥工程主体结构中钢筋直径18以上的HRB335级、HRB40（级钢筋的同径和异径的竖向（柱）与水平（梁）钢筋连接。 3.2适用于本工艺的所有操作和检验人员。 4、材料要求 4.1钢筋 应有出厂合格证和试验报告，品种和性能应符合《钢筋混凝土用热轧带肋钢筋》（GB1499-1998标准要求。 4.2螺纹连接套筒 用45 号优质碳素结构或其他经试验确认符合要求的钢材。螺纹的受拉能力不应小于被连接钢筋的受拉承载力标准值的1.1 倍。 5、主要机具设备 5.1机械设备 KWG-40滚压直螺纹成型机、砂轮切割机、角向磨光机等。 5.2主要工具 扳手、量规（牙形规、卡规）等。 6、作业条件 6.1参加接头施工的操作人员已经过技术培训、考核合格，应持有效证件上岗。 6.2螺纹套丝机等机械设备安装通电试运转、测力扳手经校验 均满足施工及规范要求。
6.3螺纹套及钢筋端头已经清理、除锈、去污，按规格尺寸加工，存放备用。 7、施工操作工艺要求 基本制作工序：钢筋准备与下料T剥肋滚螺纹T利用套筒连接 7.1钢筋下料 7.1.1钢筋接头位置应互相错开，其错开间距不应小于35d，且 不小于500mm接头端部距钢筋弯起点不得小于10d。 7.1.2接头应避开设在结构拉应力最大的截面上和有抗震设防要求的框架梁端与柱端的箍筋加密区。在结构件受拉区段同一截面上的钢筋接头不得超过钢筋总数的50%。 7.1.3在同一构件的跨间或层高范围内的同一根钢筋上，不得超过两个以上接头。 7.1.4钢筋接头下料断面要垂直于钢筋轴线，端头不得有翘曲或马蹄形。 7.2 剥肋滚压螺纹 7.2.1设备装配质量要求 ①紧固件不得松动，无错装及漏装现象，对于需要拆卸或调整作用的紧固件不得施加锤击。 ②转动系统要灵活，无卡滞及异常噪音，操作机构准确、可靠。 ③钳口中心线与回转中心的同轴度不大于0.1mm. ④进给滚压时，能自动进给，到预定位置后能自动退回。 7.2.2常用接头的种类 ①同经或异经普通接头； ②单向可调接头 ③双向可调接头。 7.2.3成型的螺纹端头应作到表面顺直，端面平直，其截面与钢筋轴线垂直，不得歪斜、滑丝。 7.3钢筋连接要求 7.3.1连接套的内螺纹牙型要求完好，外表面无油污、裂纹及 其它缺陷，套内清除加工后的铁屑及杂物。连接套材料的屈服强度不底于母材

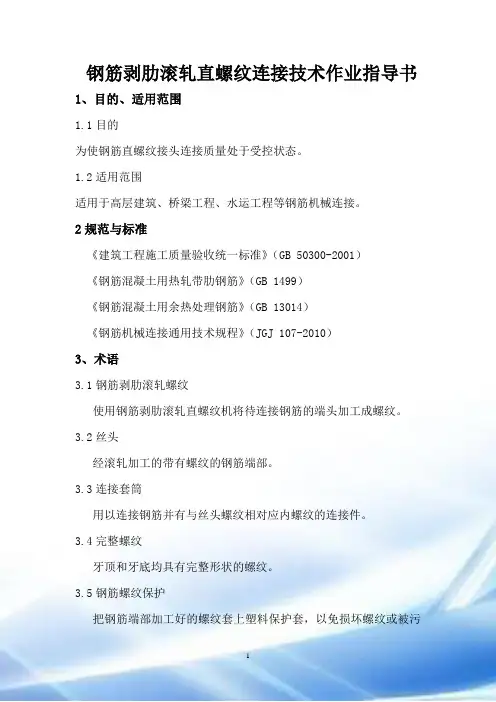

钢筋滚轧直螺纹连接 滚轧直螺纹根据螺纹成型方式不同可分为三种：直接滚轧直螺纹?、挤压肋滚轧直螺纹、剥肋滚轧直螺纹。 钢筋滚轧直螺纹连接是利用金属材料塑性变形后冷作硬化增强金属强度的特性，使接头母材等强的连接方法。根据滚轧直螺纹成型方式，又可分为：直接滚轧螺纹、挤压肋滚轧螺纹、剥肋滚轧螺纹三种类型。 1.直接滚轧螺纹 螺纹加工简单，设备投入少，但螺纹精度差，由于钢筋粗细不均，导致螺纹直径出现差异，接头质量受一定的影响。 2.挤肋滚轧螺纹 采用专用挤压机先将钢筋端头的横肋和纵肋进行预压平处理，然后再滚轧螺纹。其目的是减轻钢筋肋对成型螺纹的影响。此法对螺纹精度有一定的提高，但仍不能从根本上解决钢筋直径差异对螺纹精度的影响。 3.剥肋滚轧螺纹 釆用剥肋滚丝机，先将钢筋端头的横肋和纵肋进行剥切处理，使钢筋滚丝前的直径达到同一尺寸，然后进行螺纹滚轧成型。此法螺纹精度高，接头质量稳定。 1，滚轧直螺纹加工与检验； 1.1主要机械 钢筋滚丝机（型号：GZL-32、GYZL-40, GSJ-40, HGS40等）；钢筋端头专用挤压机；钢筋剥肋滚丝机等。 1.2主要工具 卡尺、量规、通端环规、止端环规、管钳、力矩扳手等。 2，滚轧直螺纹套筒； 滚轧直螺纹接头用连接套筒，釆用优质碳素钢。连接套筒的类型有：标准型、正反丝型、变径型、可调节连接套筒等，与锹粗直螺纹套筒类型基本相同。滚轧直螺纹套筒的规格尺寸应符合表14-98?表14-100的规定。
3；现场连接施工； 3.1下料f （端头挤压或剥肋）滚轧螺纹加工试件试验钢筋连接质量检查。 3.2操作要点 3.2.1钢筋下料：同锹粗直螺纹。 3.2.2钢筋端头加工（直接滚轧螺纹无此工序）：钢筋端头挤压采用专用挤压机，挤压力根据钢筋直径和挤压机的性能确定，挤压部分的长度为套筒长度的1 /2 + 2F （F为螺距）。 3.2.3滚轧螺纹加工：将待加工的钢筋夹持在夹钳上，开动滚丝机或剥肋滚丝机，扳动给进装置，使动力头向前移动，开始滚丝或剥肋滚丝，待滚轧到调整位置后，设备自动停机并反转，将钢筋退出滚轧装置，扳动给进装置将动力头复位停机，螺纹即加工完成。 3.2.4剥肋滚丝头加工尺寸应符合表14-101的规定，丝头加工长度为标准型套筒长度的1/2,其公差为+2P （P为螺距）；直接滚轧螺纹和挤压滚轧螺纹的加工尺寸按相应标准。 3.2.5现场连接施工 3.2.5.1连接钢筋时，钢筋规格和套筒规格必须一致，钢筋和套筒的丝扣应干净、完好无损； 3.2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖； 3.2.5.3直螺纹接头的连接应使用管钳和力矩扳手进行；连接时，将待安装的钢筋端部的塑料保护帽拧下来露出丝口，并将丝口上的水泥浆等污物清理干净。将两个钢筋丝头在套筒中央位置相互顶紧，当釆用加锁母型套筒时应用锁母锁紧，接头拧紧力矩符合表14- 102规定，力矩扳手的精度为±5%；
滚轧直螺纹钢筋连接接头 2017-07-30 为严格遵守《钢筋机械连接通用技术规程》（JGJ107）、《滚轧直螺纹钢筋连接接头》（JG163-2004）、等技术规范，保证钢筋直螺纹连接质量，确保主体结构安全：1、施工承包单位要规范管理。一是应加强钢筋连接套筒的进场验收把关，认真核对型式检验报告的有效性和套筒的型号、规格，重点检查套筒的外观质量、外形尺寸、螺纹尺寸和长度及外径必须符合规范要求，并做好相应的进场验收和抽样检查记录；二是进一步提高现场丝头加工质量，在丝头加工时应对每种规格的丝头螺纹进行外观质量、螺纹长度、螺纹尺寸自检，做好检验记录，已检验合格的丝头螺纹应用塑料保护帽或拧上连接套筒加以保护，防止装卸时损坏，并按规格分类堆放整齐；三是提高钢筋连接施工质量，连接钢筋时应采用工作扳手进行旋拧，钢筋接头拧紧后应采用力矩扳手进行拧紧力矩值检查并做记录；四是严格接头的现场检验与验收，其每个工序检验结果合格后，方可进行下一道工序 钢筋丝头加工及检验 钢筋下料时不宜用热加工方法切断；钢筋端面宜平整并于钢筋轴线垂直。钢筋头部螺纹均在专用设备上加工（该设备轧轮应与套筒牙矩配偶）。热轧带肋钢筋的端头滚压螺纹采用剥肋滚轧法加工。先用飞刀剥掉钢筋表面的肋，然后进行滚轧，剥肋和滚轧一次进刀完成。加工钢筋丝头加工应采用水溶性润滑液，不得使用油性润滑液，严禁在无润滑液情况下操作设备加工螺纹。操作人员必须对每一个加工完毕的钢筋端头螺纹进行外观质量检查，看有无损坏和锈蚀。标准型接头丝 头有效螺纹长度应不小于1/2连接套筒长度，允许误差为+2p，其他连接形式应符合产品设计要求。经检验合格的端头螺纹应加以保护，戴上保护帽或拧上连接套筒，并按规格分类堆放整齐。 1）、连接套筒 连接套筒宜选用45号优质碳素结构钢材制造或其他经形式检验确认符合要求的钢材，供货单位必须提供产品合格证、型检报告等质量保证书文件。套筒内不得混入杂物。 2）、丝头加工 a钢筋下料时不许用热加工方法切断；钢筋端面需平整并与钢筋轴线垂直；不得有马蹄形或扭曲；钢筋端部不得有弯曲；出现弯曲时必须调直。
直螺纹滚丝机安全操作规程 1、凡从事直螺纹滚丝机进行加工工作人员必须经过技术培训，技能考核合格后方能上岗，班组成员应相对固定。 2、正式生产前应对设备进行调试和试运行，一切正常后方能开工生产。 3、钢筋下料切口，端面与钢筋轴线垂直，不得有马蹄形或拱曲，端部不直应调直后下料。 4、钢筋丝之前应将钢筋头先行墩粗。 5、墩粗前墩粗机应先回零位，钢筋直插入、顶紧，保证墩粗段钢筋预留长度。 6、不合格的墩粗头，应切去后重新墩粗，不得对墩粗头进行二次墩粗。 7、钢筋墩粗段不得有横向裂纹。 8、钢筋墩粗段螺纹可采用套丝法加工。 9、加工钢筋丝头时，应该用水溶性切削液，当气温低于0℃时应有防冻措施，不得在加切削液的情况下进行螺纹加工。 10、班前检查，操作工应先空车运行，检查设备状况，机头旋向是否正常，切削液是否充足，电器开关是否灵敏，各部位螺钉是否紧固，电机及减速机声音是否正常。 11、设备出现故障应及时排除，不得带“病”工作。 12、高压油泵的维修应在室内无尘工况下进行，加油和维修过程应严防砂尘进入油路系统。 13、班后维护保养：每班结束后，操作工必须将墩头及其夹具、模具间的铁屑清理干净，螺纹加工设备的机头、台面应清理干净，及时更换切削液，导杆及转动部分加润滑油。 14、未经过操作培训的人员绝对禁止操作设备。 15、设备出现的电器故障，不得由非电工人员处理。 16、操作工人进入施工现场应佩戴安全帽。 17、套丝机设备操作人员，不允许戴手套，衣袖袖口必须扎紧，衣扣必须扣牢。 18、遵守现场施工单位的安全管理规定和各项规章制度。 19、项目负责人应经常对操作人员进行安全教育，提高安全意识，排查各种安全隐患。 钢筋套丝机安全操作规程 1、设备必须专人负责，操作工要持证上岗。 2、使用套丝机前，要检查四片是否按顺序安装，连接是否牢固，各运转部位润滑情况是否良好，有无漏电现象，空车试运转确认无误后，方准进入正常作业。 3、加工钢筋时，必须使用无齿锯切断的钢筋，严禁使用切断机切断的钢筋，以防套丝不合格和损坏刀片。 4、套丝时必须确保钢筋夹牢固。 5、套丝时必须保证冷却液的流量，并及时更换冷却液，冬季套丝时，需注意保温及夜间放水工作，以防止水泵电机损坏。 6、机械在运转过程中，严禁清扫刀片上面的积屑杂污，发现工况不良应立即停机检查、修理。 7、严禁超过设备性能规定的操作，以防发生事故。 8、严格执行十字作业法方针，确保机械处于良好工况。 9、严禁在机械运转过程中进行不停机的设备维修保养作业。 10、工作完毕，要断电并锁好闸箱。
钢筋滚轧直螺纹连接作业指导书 1适用范围 一般工业与民用建筑、构筑物的现浇钢筋混凝土结构中直径为16～40mm 的HRB335，HRB400 级(Ⅱ 、Ⅲ级)钢筋的连接。 2作业准备 2.1材料准备 2.1.1用于连接的钢筋必须具有质量证明书和检验报告，其级别、直径必须符合设计要求和国家现行标准《钢筋混凝土用热轧带肋钢筋》ＧＢ1499 及《钢筋混凝土用余热处理钢筋》ＧＢ13014 的要求。 2.1.2钢筋滚轧直螺纹接头所用连接套应有明显的规格标记，一端孔应用塑料密封盖封住，连接套进场时应有产品合格证；标准型连接套的外形尺寸应符合表2.1.2 的规定。 2.1.3连接套螺纹中径尺寸的检验采用止、通塞规。止塞规旋入深度小于等于3 倍螺距；通塞规应能全部旋入。 2.1.4连接套应分类包装存放，不得混淆和锈蚀。连 接套外形尺寸表 2.1.2
2.2机具准备 主要机具有切割机、钢筋滚轧直螺纹成型机、普通扳手及量规(牙形规、止环规、通环规、止塞规、通塞规)、丝头卡板等工具。 2.3作业条件 2.3.1操作工人（包括套丝的工人）必须经专门培训，并经考试合格后持证上岗。 2.3.2该技术提供单位已提交有效的型式检验报告。 2.3.3接头位置应符合规定。 2.3.4熟悉图纸，做好技术交底。 3施工作业标准 3.1工艺流程 钢筋切割→（剥肋）滚轧螺纹→接头工艺检验→钢筋连接→质量检验 3.2操作工艺 3.2.1钢筋切割 钢筋应先调直后切割，宜用钢筋切断机或砂轮锯切割，不得用气割。钢筋切割时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。 3.2.2钢筋（剥肋）滚轧螺纹 3.2.2.1加工钢筋螺纹时，应采用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。 3.2.2.2钢筋丝头的牙形、螺距必须与连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。钢筋丝头示意图见图3.2.2.2；钢筋同径连接的加工要求见表 3.2.2.2ａ；钢筋同径连接左右旋加工要求见表3.2.2.2ｂ；钢筋滚轧螺纹加工的基本尺寸要求见表3.2.2.2ｃ。
滚轧直螺纹钢筋连接施工工艺 1．编制说明 参照结构总说明钢筋接头形式要求：“受力钢筋直径D≥20，应采用等强对接焊或机械连接”。 本工艺标准适用于昆山凯迪南茗苑工程建筑现浇钢筋混凝土结构中梁、板直径20mm以上（含20mm）的热轧带肋Ⅱ、Ⅲ级同级钢筋的同径或异径钢筋的连接，所连接钢筋直径之差不宜超过9mm。 2．材料、主要机具、作业条件 2．1 材料 1、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。连接钢筋应符合GB1499或GB13014的有关规定。 2、连接套应符合以下要求： 连接套筒及锁母宜选用45号优质碳素结构钢或其他型式检验确认符合要求的钢材，供货单位应提供质量保证书，并应符合有关钢材的现行国家标准及JGJ107的有关规定。 3、连接套筒应按照产品设计图纸要求制造，重要尺寸（外径、长度）及螺纹牙型、精度应经检验。 4、连接套筒尺寸应满足产品设计要求。 5、钢筋连接套筒内螺纹尺寸宜按GB/T196确定，螺纹中径公差宜满足GB/T197中6H及精度规定的要求。 6、连接套筒装箱前套筒应有保护端盖，套筒内不得混入杂物。 接头按套筒的基本使用条件分类 2．2 主要机具
钢筋套丝机：型号为SZ一50A，或其它可套制直径16mm及以上的Ⅱ、Ⅲ级钢筋的套丝机。 专用螺纹环规，用来检查钢筋连接端的直螺纹牙形加工质量及检查直螺纹连接套的加工质量的量规。 卡规是用来检查钢筋连接端的锥螺纹小端直径的量规。 力矩扳手：力矩扳手必须经计量管理部门批准，有制造计量器具许可证的生产厂生产的产品。力矩扳手需定期经计量管理部门批准生产的扭力仪检定，检定合格后方准使用。检定期限每半年一次，且新开工工程必须先进行检定方可使用。2．3 作业条件 1、专业作业单位必须提供相应资质，操作工人（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。 2、接头位置应符合规定。 3、熟悉图纸，做好技术交底。 3．施工工艺要求 3．1 工艺流程 钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检查 一、机具设备 钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。 二、施工准备 1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。 2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄严重的要切去，但不得用气割下料。 三、施工工艺 1、工艺流程 预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套筒连接→接头检验； 现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→施工质量检验。 3．2 丝头加工
直螺纹滚丝机操作规程 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
直螺纹滚丝机安全操作规程 1、凡从事直螺纹滚丝机进行加工工作人员必须经过技术培训，技能考核合格后方能上岗，班组成员应相对固定。 2、正式生产前应对设备进行调试和试运行，一切正常后方能开工生产。 3、钢筋下料切口，端面与钢筋轴线垂直，不得有马蹄形或拱曲，端部不直应调直后下料。 4、钢筋丝之前应将钢筋头先行墩粗。 5、墩粗前墩粗机应先回零位，钢筋直插入、顶紧，保证墩粗段钢筋预留长度。 6、不合格的墩粗头，应切去后重新墩粗，不得对墩粗头进行二次墩粗。 7、钢筋墩粗段不得有横向裂纹。 8、钢筋墩粗段螺纹可采用套丝法加工。 9、加工钢筋丝头时，应该用水溶性切削液，当气温低于0℃时应有防冻措施，不得在加切削液的情况下进行螺纹加工。 10、班前检查，操作工应先空车运行，检查设备状况，机头旋向是否正常，切削液是否充足，电器开关是否灵敏，各部位螺钉是否紧固，电机及减速机声音是否正常。 11、设备出现故障应及时排除，不得带“病”工作。 12、高压油泵的维修应在室内无尘工况下进行，加油和维修过程应严防砂尘进入油路系统。
13、班后维护保养：每班结束后，操作工必须将墩头及其夹具、模具间的铁屑清理干净，螺纹加工设备的机头、台面应清理干净，及时更换切削液，导杆及转动部分加润滑油。 14、未经过操作培训的人员绝对禁止操作设备。 15、设备出现的电器故障，不得由非电工人员处理。 16、操作工人进入施工现场应佩戴安全帽。 17、套丝机设备操作人员，不允许戴手套，衣袖袖口必须扎紧，衣扣必须扣牢。 18、遵守现场施工单位的安全管理规定和各项规章制度。 19、项目负责人应经常对操作人员进行安全教育，提高安全意识，排查各种安全隐患。
直接滚轧直螺纹连接技术 1、结构原理 直接滚轧直螺纹钢筋连接接头是将钢筋连接端头采用专用滚轧设备和工艺，通过滚丝轮直接将端头滚轧成直螺纹，并用相应的连接套筒将两根待接钢筋连接成一体的钢筋接头。根据冷作硬化的原理，滚轧变形后的钢筋端头可比钢筋母材抗拉面积增加 2.5%，抗拉强度可提高6%~8%，从而可使滚轧直螺纹接头部位的强度大于钢筋母材的实测极限强度。 这种接头的优点：设备投资少、螺纹加工简单、接头强度高、连接速度快、生产效率高、现场施工方便、适应性强等。 不足之处：螺纹加工精度差，滚丝轮磨损快寿命短，对钢筋直径公差适应能力差，钢筋直径为正公差滚轧加工时，钢筋端部易产生扭转变形。另外，钢筋母材的纵横肋经滚轧后，易出现两层皮现象，有可能影响螺纹的强度与寿命。 8.3.2 接头分类 按使用条件分类表表格8-3-1 序号使用要求套筒型式 1 正常情况下钢筋连接标准型 2 用于钢筋转动较困难的场合，通过转动套筒进行钢筋连接加长可调型 3 用于较难对中的钢筋连接扩口型 4 用于不同直径的钢筋连接异径型 5 用于两端钢筋均不能转动，且要求调节轴向长度的钢筋连接正反丝扣型 6 钢筋完全不能转动，通过转动套筒进行钢筋连接，用锁母锁紧套筒加锁母型 8.3.3 适用范围 于钢筋砼结构中直径16~40mm的HRB335、HRB400钢筋连接。其接头性能可达到现行国家行业标准《钢筋机械连接通用技术规程》(JGJ107-2003)的A级标准。 8.3.4 材料要求 (1) 钢筋 应符合现行国家标准GB1499的规定。 (2) 套筒与锁母 应选用优质碳素钢或低合金结构钢，供货单位应提供质量保证书。同时，应符合国 家标准GB699、GB1591及国家行业标准JGJ107-2003的相应规定。
重庆市轨道环线二期土建七标鹅公岩轨道专用桥 直螺纹连接作业指导书 编制：王森 审核：裴野 批准：刘志
目录 1.目的 (1) 2.编制依据 (1) 3.适用范围 (1) 4.技术准备 (1) 5.人员组织 (1) 劳动力组织统计表 (1) 6.材料要求 (2) 7.机具配备 (2) 7.1钢筋剥肋滚压直螺纹机 (2) 7.2限位挡铁 (2) 7.3螺纹环规 (2) 7.4力矩扳手 (3) 7.5辅助机具 (3) 8. 施工工艺流程 (3) 8.1直螺纹连接丝头加工施工工艺流程： (3) 8.2施工现场钢筋直螺纹连接工艺流程： (3) 9．施工作业方法及要求 (3) 9.1丝头加工作业方法 (3) 9.2施工现场钢筋直螺纹连接方法 (4) 9.3注意事项 (5) 9.4检验标准 (5) 10. 质量控制要点及措施 (7) 10.1质量控制要点 (7) 10.2.质量控制措施 (7) 10.3成品保护 (8) 11.安全控制员要点及措施 (8)
直螺纹连接作业指导书 1.目的 明确直螺纹连接施工作业工艺流程、操作要点和相应的工艺、质量标准，指导、规范直螺纹连接作业。 2.编制依据 《钢筋机械连接通用技术规程JGJ107-2003》 施工图设计文件 3.适用范围 适用于鹅公岩轨道专用桥现浇混凝土的钢筋工程，主要是将钢筋直径≥Φ22钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体。 4.技术准备 4.1参加剥肋滚轧直螺纹钢筋连接施工的操作人员必须经过技术培训，并经考核合格后持证上岗。 4.2所有钢筋必须有出厂合格证及复验报告，套筒应有出厂合格证，两端应有保护盖，套筒表面应有规格标记，进场时质检员应复检合格后方可用到工程上，钢筋直螺纹加工必须有检验记录。 4.3滚轧直螺纹钢筋接头（型式检验）检验报告，与施工相配套的牙形规、卡规（或环规）和塞规。 4.4钢筋下料时必须符合下列规定： 4.4.1由于设计或施工的需要，有时接头位置无法避开梁端、柱端的箍筋加密区，则可根据经验适当放宽，在该处设置接头。但应限制接头钢筋面积百分率不超过50％。 4.4.2接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。 4.4.3钢筋连接套的砼保护层厚度应满足《混凝土结构设计规范》中受力钢筋砼保护层最小厚度的要求，且不得小于15mm。连接件之间的横向净距不宜小于25mm。 4.5直螺纹套丝机等机械设备需经维修试用，测力扳手经校验。 4.6螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。 5.人员组织 劳动力组织统计表
220kV浔峰输变电工程施工项目部 钢筋机械连接（滚轧直螺纹）作业指导书 中铁隧道集团有限公司 220kV浔峰输变电工程施工项目部 2016年04月25日
钢筋机械连接（滚轧直螺纹）作业指导书 1总则 编制依据 钢筋机械连接（滚轧直螺纹）作业指导书是以《钢筋混凝土用热轧带肋钢筋》GB1499-2007、《钢筋混凝土用热轧光圆钢筋》GB13013-91、《普通螺纹_基本尺寸》GB_T196-2003、《钢筋机械连接技术规程》JGJ107-2010、钢筋（剥肋）滚轧直螺纹接头验收规程、滚轧直螺纹钢筋连接接头_JG163-2004，《中国中铁股份有限公司施工现场直螺纹钢筋机械连接质量标准卡控红线》为主要依据，施工方案中未提及的部分，仍执行现行国家规范及行业标准。 适用范围 本作业指导书适用于220kV浔峰输变电工程--顶管隧道始发井、接收井施工标段钢筋机械连接。 钢筋机械连接的特点 钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显着的优势，接头可预制，工厂化生产，质量稳定可靠。常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、受压钢筋端面平接头等。在工程施工中，采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在其它建筑工程中应用成功的经验等因素来选定。从几种接头连接技术的对比优势来看，按设计图纸要求，本工程钢筋机械连接采用滚压
直螺纹套筒接头，并经监理单位审查同意。 在施工管理和作业中，凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者，应按我项目质量奖惩制度视其情节和严重程度给予罚款。 人员要求 主要负责人、技术负责人、技术人员、安全质量专（兼）职人员、作业队长（领工员）、试验检测人员必须接受钢筋机械连接工序及质量控制专业培训、考核；现场加工钢筋接头的操作工人，必须经专业人员培训合格后持证上岗。。 原材要求 钢筋原材 所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。（每批数量不得大于60t）。其中，外观检测中，重点检查钢筋表面不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差，并测量本批钢筋的直径偏差。对外观检查合格的每批钢筋中任选两根钢筋，对其母材质物理性能分别做拉伸和冷弯实验。实验合格之后才能使用。严禁使用不符合要求的原材。 连接套（套筒） 钢筋连接直螺纹套筒为定型产品。套筒母材质为45#钢。每批套筒进场时须核实其产品合格证，两端有保护套进行保护，经进场质检员复核合格后方可用于施工，钢筋直螺纹加工必须有检验记录。按照钢筋连接技术规程JGJ107-2010之相关要求，使用前分别对每种形式、级别、规格的连接
钢筋原材试验 一钢筋原材取样 新进钢材依据《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008和《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2-2008，进行弯曲、拉伸试验检测。本工程设计采用钢筋直径10mm-32mm用HPB235、用HRB335两种。按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t为一检验批，超过60t的部分，每增加40t(或不足40t的余数)，增加一个拉伸和弯曲试验试样。实施现场见证取样。 从两根钢筋中截取2根拉伸试件，2根弯曲试件，其中每根钢筋为一拉伸、一弯曲试件。截取时从每根钢筋的端头，截除500-1000mm 钢筋后再取样。 对于试验温度一般要求在10℃-35℃之间，对于有严格要求的在23℃±5℃之间。 一原材拉伸试验： 依据标准《金属材料室内拉伸试验方法》GB/T228-2002 1.仪器设备 ①万能材料试验机及不同规格夹具 ②连续式标距打点机 ③钢尺 2.试样准备 原始标距L o的标记：
在试样自由长度范围内，均匀划分为10mm或5mm的等间距标记。可以用标点机进行打点标距。 3.试验步骤 ①将试样夹紧在试验机上后，进行加荷。 ②屈服强度的测定： 试验机平稳加荷，控制速率在6～60MPa/s（可参照表中力值数据） 在显示盘数值第一次出现回落时的最大读数，将其除以试件原始横截面积（S O）得到下屈服强度。 ③继续平稳加载，直至试件破坏或钢筋出现颈缩现象，停止加载。 ④测定断后伸长率，应将试件断裂的部分仔细地配接在一起使其轴线处于同一直线上，并采取特别措施确保试件断裂部分适当接触后测量试件断后标距（测量区的范围应处于距离断裂处至少5d）。原则上只有断裂处与最接近的标距标记的距离不小于原始标距的三分之一情况方为有效。但断后伸长率大于或等于规定值，不管断裂位置处
钢筋滚轧直螺纹加工及连接施工工艺标准 1、适用范围 本标准适用于直径16～50mm，HRB335和HRB400钢筋在任意方向同径及异径连接施工。 2、编制主要应用标准和规范 2.1中华人民共和国国家标准《钢筋混凝土用热轧带肋钢筋》GB1499—98 2.2 中华人民共和国行业标准《优质碳素结构钢》GB/T699—1999 2.3中华人民共和国行业标准《滚轧直螺纹钢筋连接接头》JG163—2004 2.4 中华人民共和国行业标准《钢筋机械连接通用技术规程》JGJ107—2003 2.5中国建筑科学研究院企业标准《钢筋等强度剥肋滚轧直螺纹连接技术规程》Q／JY 16—2001 2.6中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1—2004 3 施工准备 3.1技术准备 3.1.1由钢筋剥肋滚轧直螺纹机和钢套筒生产单位提交有效的型式检验报告及基本技术参数。 3.1.2审查熟悉图纸、设计文件和施工技术规范；根据工程情况对钢筋接头的连接形式及同、异向连接方法进行分类。 3.1.3 对施工人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。 3.2机具准备 3.2.1钢筋剥肋滚轧直螺纹机：钢筋剥肋滚轧直螺纹机用于加工钢筋丝头，该设备集钢筋剥肋及螺纹滚轧于一身，一次装卡即可完成两道工序，它主要由台钳、剥肋机构、滚丝头、减速机、冷却系统、电器系统、机座等组成。 3.2.2限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。 3.2.3 螺纹环规：用于检验钢筋丝头的专用量具。 3.2.4 力矩扳手及管钳: 用于接头拧紧。 3.2.5 辅助机具:砂轮切割机、直尺、卡具、钢丝刷、钢筋支架等。
钢筋（剥肋）滚轧直螺纹接头验收规程 为了保证钢筋（剥肋）滚轧直螺纹连接接头的强度达到国家行业标准 JGJ107-2003中1级接头的要求，制定本规程。 一、钢筋（剥肋）滚轧直螺纹丝头的验收 1、加工的钢筋丝头应逐个自检，出现不合格丝头时应切去重新加工； 2、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。 3、外观及外形检验：钢筋丝头螺纹应纹应饱满，不得有螺纹大径低于螺纹中径的不完整丝扣。螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣，累计长度不得超过两个螺纹周长。 4、滚丝螺纹长度用专用环规检查在环规的缺口范围内。 5、滚轧螺纹丝头用螺纹通规检查，通规能拧入。 6、滚轧螺纹丝头用螺纹止规检查，止规不能拧入或不能全部拧入。 7、滚轧直螺纹丝头的强度达到JGJ107-2003中1级接头的强度要求。 8、钢筋直螺纹丝头应有保护帽或连接套保护丝头。 二、直螺纹连接套筒的验收 1、直螺纹连接套筒应由质检员随机抽样进行检验。 每批随机抽检5%，抽检合格率应大于95%，当抽检合格品率小于95时，应另抽取同样数量重新检验。当两次抽检的平均合格率不小于95%时，应判此批合格，若合格品率仍小于95%时，则应对该批连接套进行逐个检验，合格者方可使用。 2、连接套有合格证和材料质量证明书（材质单）。 3、连接套用通规检查能旋入。 4、连接套用止规检查不能旋入或不能全部旋入。 5、连接套一端应有塑料保护盖。
6、塑料保护盖上有与连接钢筋规格相同的规格标志。 7、连接套强度达到JGJ107-2003中1级接头的要求。 三、钢筋（剥肋）滚轧直螺纹接头的验收 1、同一施工条件下采用同一批材料的同等级同型式同规格的接头，以500个为一个验收批，不足500个的也做为一个验收批。 2、对每一验收批接头，必须在工程结构中随机截取3个试件进行单向拉伸试验，当每个试件单向拉伸试验均达到强度要求时，该验收批判为合格。 3、如有一个试件的强度不合格，应再取6个试件进行复检，复检中有一个试件试验结果不合格，则此验收批判为不合格。 4、套筒两端拧入连接套的长度应相等，差值不大于一个丝扣。 5、两端钢筋丝头应拧紧，使钢筋丝头端部顶紧。 6、接头做拉伸试验强度达到JGJ107-2003中1级接头的要求。 7、拧紧的接头做油漆标记。
钢筋直螺纹连接作业指导 书 Final approval draft on November 22, 2020
编号：钢筋直螺纹连接作业指导书 单位：中铁 编着： 审核： 审批： 年月日发布年月日实施 目录
1、总则 1.1 适用范围 本作业指导书适用于本工程中采用HRB335，HRB400级C22～C32的钢筋作为受力钢筋的滚轧直螺纹连接。 1.2 编制依据 中铁第四勘察设计院设计的施工图； 《钢筋混凝土用热轧带肋钢筋》（GB 1499）； 《钢筋混凝土用余热处理钢筋》（GB 13014）； 《滚轧直螺纹钢筋连接接头》（JG 163-2004）； 《钢筋滚轧直螺纹连接技术规程》（DBJ 13-63-2005）； 《钢筋机械连接通用技术规程》（JGJ 107-2010）。 2、工程概况 本工程框架结构凡纵向钢筋的直径>20mm者，采用直螺纹连接，接头的性能等级为Ⅱ级。接头的抗拉强度、变形性能、材料的选用、接头数量及位置、连接件的混凝土保护层厚度、连接套间距、钢筋直螺纹的加工、钢筋连接、接头检测等要求均应按照国家有关规定执行及验收。 3、作业准备 3.1 主要材料及机具 3.1.1 钢筋：用于接头连接的钢筋应符合《钢筋混凝土用热轧带肋钢筋》GB 1499及《钢筋混凝土用余热处理钢筋》GB 13014的有关规定。 3.1.2 连接套筒及锁母的材料：应选用45#优质碳素结构钢或其他经型式检验确认符合要求的钢材，其材质应符合有关钢材的现行国家标准及《钢筋机械连接通用技术规程》JGJ 107-2010的有关规定。 3.1.3 材料均应有产品合格证，性能检测报告等，并按规定做相关的进场检验。 3.1.4 所需的机具设备有砂轮片切割机、直螺纹滚轧机、游标卡尺、通端螺纹塞规、止
钢筋直螺纹连接作业指导书 1.适用范围 适用于现浇钢筋混凝土结构中直径为16～36mm的HRB335，HRB400级(Ⅱ、Ⅲ级)钢筋的连接。 2.施工准备 2.1材料准备 2.1.1用于连接的钢筋必须具有质量证明书和检验报告，其级别、直径必须符合设计要求和国家现行标准《钢筋混凝土用热轧带肋钢筋》ＧＢ1499及《钢筋混凝土用余热处理钢筋》ＧＢ13014的要求。 2.1.2钢筋滚轧直螺纹接头所用连接套应有明显的规格标记，一端孔应用塑料密封盖封住，连接套进场时应有产品合格证；标准型连接套的外形尺寸应符合表2.1.2的规定。 2.1.3连接套螺纹中径尺寸的检验采用止、通塞规。止塞规旋入深度小于等于3倍螺距；通塞规应能全部旋入。 2.1.4连接套应分类包装存放，不得混淆和锈蚀。 连接套外形尺寸表 2.1.2 钢筋直径螺距（p）长度l0 -2外径Ф0 -0.4 Ф16 2.040Ф24 Ф18 2.546Ф26.5 Ф20 2.550Ф29.5 Ф22 2.554Ф32.5 Ф25360Ф37 Ф28368Ф41.5 Ф32376Ф47.5 Ф36384Ф53.5 2.2机具准备 主要机具有切割机、钢筋滚轧直螺纹成型机、普通扳手及量规(牙形规、止环规、通环规、止塞规、通塞规)、丝头卡板等工具。 2.3作业条件 2.3.1操作工人（包括套丝的工人）必须经专门培训，并经考试合格后持证上岗。
2.3.2该技术提供单位已提交有效的型式检验报告。 2.3.3接头位置应符合规定。 2.3.4熟悉图纸，做好技术交底。 3.施工工艺 3.1工艺流程 钢筋切割→滚轧螺纹→接头工艺检验→钢筋连接→质量检验 3.2操作工艺 3.2.1钢筋切割 钢筋应先调直后切割，宜用钢筋切断机或砂轮锯切割，不得用气割。钢筋切割时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。 3.2.2钢筋滚轧螺纹 加工钢筋螺纹时，应采用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。 钢筋丝头的牙形、螺距必须与连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。钢筋丝头示意图见图3.2.2。 图3.2.2钢筋丝头示意图 对检查合格的丝头，应加以保护戴上塑料保护帽，并按规格分类堆放整齐待用。 3.2.3接头工艺检验：钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符号下列要求： (1)每种规格钢筋的接头试件不应少于3根。 (2)对接头试件的钢筋母材应进行抗拉强度试验。 (3)三根接头试件的抗拉强度均应满足现行国家标准《钢筋机械连接通用技术规程》JGJ107中相应等级的强度要求。 3.2.4钢筋连接：
钢筋滚轧直螺纹钢筋连接施工工法 一、前言 钢筋滚轧直螺纹连接是钢筋连接技术的一种创新，它是利用连接套筒将两根钢筋依靠螺纹咬合连接在一起，连接套筒采用45号优质碳素钢在工厂成批生产。它具有接头强度高、施工方便、缩短工期、工艺简单、可操作性强等特点，克服了焊接对钢筋造成的烧伤或咬伤、焊缝不饱满、焊接质量不稳定及焊接钢筋所需时间较长等缺点，对提高粗钢筋连接的质量、节省施工时间、提高工作效率、节约材料、降低施工成本等都收到了良好的效益。滚轧直螺纹钢筋连接技术于2001年7月通过北京市建设委员会组织的专家鉴定，2002年获北京市建设科技成果推广转化项目证书；2003年获建设部科技成果重点推广项目。该技术成功应用于由我公司承建的铁科院住宅楼、北苑住宅小区等工程建筑结构施工中，取得了明显的技术经济和社会效益。 二、工法特点 1、接头力学性能达到国家行业标准(JGJ107—2003)中I级接头的性能指标。 2、接头强度高、质量稳定可靠，钢筋接头试件单向拉伸的破断形式绝大部分为钢筋母材颈缩。 3、钢筋连接速度快，一人一分钟就可连接一个接头。 4、钢筋滚丝可预制，不占工期。各种规格直螺纹连接套筒由专业工厂生产，实现了标准化文明施工。 5、连接钢筋使用专用工作扳手，连接时不用电、不用气，也不用各种专用设备。其工艺简捷、安全可靠、不污染环境、无明火作业、无爆炸着火隐患，实现了全天候施工。 6、能在施工现场连接Φ12至Φ40的同径或异径、竖向或水平的HRB335、HRB400级钢筋，不受钢筋的化学成分、人为因素、施工现场供电能力等诸多条件的影响。 三、适用范围 钢筋滚轧直螺纹连接适用于一、二级抗震设防的工业与民用建筑及一般构筑物的现浇钢筋混凝土结构的基础、梁、柱、板、墙的钢筋现场连接施工，还可用于各种类型的桥梁结构中钢筋连接，特别是适用于中等或较粗直径的HRB335（Ⅱ级）、HRB400（Ⅲ级）热轧带肋钢筋和RRB400（Ⅲ级）余热处理钢筋在横向、
直螺纹连接施工作业指导书 编制： 审核： 审批：
直螺纹钢筋施工作业指导书 1.适用范围 。适用于××××工程钢筋直螺纹连接施工2.作业准备 （1）熟读设计图纸、规范和技术标准，对加工及施工人员进行技术交底。（2）参加滚轧直螺纹接头施工的人员必须进行技术培训，经考试合格后方可持证上岗； （3）所有钢筋必须有出厂合格证及复验报告，连接套筒应有出厂合格证，两端有保护套进行丝扣保护，进场时质检员应复检合格后方可用到工程上，钢筋直螺纹加工必须有检验记录。 （4）直螺纹生产厂家必须提供与施工相配套的牙形规、卡规（或环规）和塞规。 3.技术要求 （1）钢筋先调直再下料，切口端面与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。 （2）钢筋下料时必须符合下列规定： a.设置在同一构件内同一截面受力钢筋的接头位置应相互错开。同一截面接头百分率不应超过50%。 b.接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。 c.钢筋连接套的砼保护层厚度应满足《混凝土结构设计规范》中受力钢筋砼保护层最小厚度的要求，且不得小于15mm，连接套之间的横向净距不宜小于25mm。 4施工程序与工艺流程 4.1施工程序 原材检测→钢筋下料→丝头加工→钢筋连接（制安）。 4.2钢筋丝头加工工艺流程 （1）钢筋端部平头使用钢筋切割机进行切割； （2）按照钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸； ）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋加工尺寸：3（． （4）调整剥肋挡块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度符合丝头加工尺寸的规定；标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为+2P； （5）丝头加工时应用水性润滑液，不得使用油性润滑液; （6）钢筋丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头； 5.施工要求

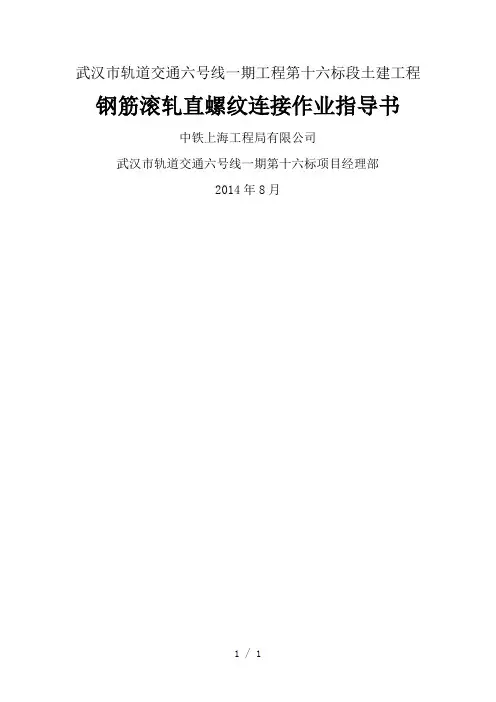

钢筋滚轧直螺纹连接作业指导书 中铁上海工程局有限公司 武汉市轨道交通六号线一期第十六标项目经理部 2014年8月
