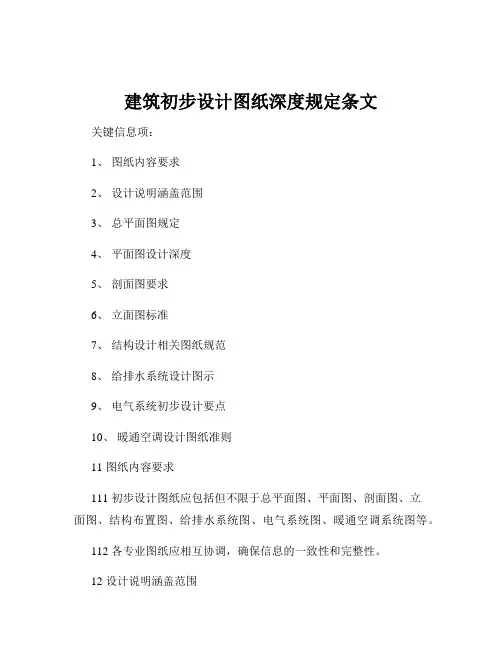

建筑初步设计图纸深度规定条文
参照《民用建筑工程建筑初步设计深度图样》GB05 802
1 平面图
1）标明承重结构的轴线、轴线编号。定位尺寸和总尺寸。
2）绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗（幕墙）、天窗、楼梯、电梯自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水沟等的位置；当围护结构为幕墙时，应标明幕墙与主体结构的定位关系；
3）表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置；
4）表示建筑平面或空间的防火分区和防火分区分隔位置的面积，宜单独成图；
5）标明室内、外地面设计标高及地上、地下各层楼地面标高；
6）标明指北针（画在底层平面）；
7）标明剖切线及编号；
8）绘出有特殊要求或标准的厅、室的室内布置，如家具的布置等；也可以根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图；
9）列出各类建筑设计规范要求计算的技术经济指标（也可在说明中列出）；
10）标明图纸名称、比例。
11）按照重庆市规划局建筑工程审批电子文件图形标准设置图形分层及图形颜色。
[补充说明]
平面图绘制的内容和深度
1 平面图的绘制应充分反映工程的主要特征。平面图应绘制出在建筑物的门窗洞口高度范围内水平剖切后俯视所见的结构构件，建筑构造的全部内容，并应表示定位轴线、标高、尺寸、剖切线。所剖切到的结构构件—墙、柱，建筑构配件—门窗洞口、通风管道、管线竖井、烟囱、垃圾道等应用粗实线表示。没有剖切到、但俯视能见到的建筑设备、固定家具、卫生器具、中庭、天窗、平台、地沟、地坑、楼梯、电梯、阳台、雨篷、踏步台阶、坡道、散水、明沟、采光井、重要设备、标高变化部位、变形篷等，用细实线表示；没有剖切到、但仰视能见到的挑台、挑檐、天窗等本层平面上部的建筑、结构构件需要表示的部分可以用细虚线表示。
2 每层平面都应标注房间名称，楼梯、自动扶梯、自动人行道（上下方向、起步方向应以本层为基准），变形缝位置、汽车、自行车停车位、车道的车流方向和坡向。当地下层有人防工程时，应标注人防工程有关的构筑物，功能房间（应同时注明平战结合的用途名称）等名称。
3 二层和三层以上的各层平面，包括设备层，标准层、夹层，视平面变化情况绘制，如外轮廓尺寸和内部布置完全相同的楼层可称为标准层，以一张平面图表示，也可以用一张图表示xx层～xx层的方法；一张平面图表示多层时应标注出各层标高。如绘制屋面平面图应表示所有出屋面的采光通风天窗、天沟、分水线。不同标高的屋面全
部在最高处俯视的屋面平面表示，屋面平面标高应标注屋面结构板面标高，坡屋面标注最高点屋面结构顶面标高。
4 剖面图剖切位置均在底层平面表示，切线表示方法和编号应按《房屋建筑制图统一标准》，注意编号所在一侧应为该断面剖视方向。底层平面还应标注指北针。
5 定位轴线按《房屋建筑制图统一标准》原则编排，主要对承重构件（承重墙、柱）设定位轴线，不规则平面轴线的编制参照《房屋建筑制图统一标准》，并以把开间、进深、承重构件表示清楚为原则。初步设计的轴线编号应是施工图的依据，应与结构专业密切配合决定。
6平面图中应在能清楚代表本层标高处标注出本层标高，有高差的房间应另行标注标高。有室外平台的也应在其上标注标高，底层平面应将入口处标高标注清楚。除屋面层、露天平台标高是标注结构板面标高外，其余各层均应标注建筑面层标高。
7 平面图外部尺寸一般为两道尺寸：轴线总尺寸或建筑外轮廓尺寸（外包尺寸）和轴线间尺寸；但平面有分段时还应注分段尺寸。外门窗洞口定位尺寸需要时也可标注。平面图标注的建筑外轮廓尺寸应准确，外墙厚度、突出物等应考虑周全，以保证建筑物总建筑面积在施工图设计时不会有重大突破。
8 防火分区平面图主要表示防火分隔位置，防火分区面积，防火门、防火卷帘的位置和等级。同时应标出安全疏散口所处的位置，并标出疏散方向，清楚地反映出防火分区安全疏散口和疏散距离的情
况。防火分区简单时，可做成小比例简图附在平面图中，仍应表示分区面积、疏散位置和疏散方向。
9 放大平面表示房间内家具，表示反映本部分平面特征的内容和家具布置、主要设备的轮廓。住宅建筑的单元放大图应有本单元相关技术经济指标（户型、每户建筑面积、阳台面积等）。
10 图纸名称可采用地下x层平面，底层平面，xx层平面，xx～xx层平面屋面平面等，标高变化复杂的以“层”难以说明的可以标高为图名。分段图纸应编号为x段平面，也可以称x轴～x轴平面。
11 图纸比例可按《建筑制图标准》规定，根据建筑物的规模来定，常用比例为1：100、1：150、1：200、1：300；平面放大图常用1：50，比例应标注在图名之后。（全图比例一致时，也可把比例标注在图签内）。
立面图深度规定条文
2 立面图
1）用选择绘制主要立面、立面图上应标明：
2）两端的轴线和编号；
3）立面外轮廓及主要结构和建筑部件的可见部分，如门窗（幕墙）、雨蓬、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶和主要装饰线脚等；
4）平、剖面未能表现的屋顶、及屋顶高耸物、檐口（女儿墙）、室外地面等主要标高或高度；
5）图纸名称、比例。
[补充说明]
立面绘制的内容和深度
一般项目初步设计四个方向的立面均应表示、立面比较简单时，可只表示主要立面。有内部院落的建筑还应绘制内立面图，也可以结合剖面图表示，以充分反映立面风格和特点为标准。
1立面图应标出建筑两端、转折、凸凹部位及立面高度变化位置的定位轴线编号，
2立面图应把定位轴线范围内正投影方向可见的建筑外轮廓（包括有前后变化的轮廓）、门窗、阳台、雨篷、平台、栏杆、坡道、台阶等建筑配件、所有突出墙面的位线脚，用实线表示，与其他建筑相连的部分也应表示，前后有距离的，或有凸凹的部位（如门窗、柱廊、挑台等），采用不同粗细的实线区分，粗线宜往外加粗，最前面的主要部分用最粗的表示，粗细线的运用，使立面更有层次、更清晰。立面图上采用不同的装饰材料时应标注清楚（包括材料的名称、颜色、部位）。
3立面图主要标注室内、外地面设计标高、建筑物外檐轮廓线变化处和最高处标高、雨篷、阳台、挑檐、坡顶的檐口最高点等突出部分标高，建筑总高度，必要时可标注出楼层标高或层高，以全面反映立图各部分与楼层的关系。
4立面图的名称可以立面的方位命名，如南、北、东、西立面图，也可以定位轴线最外两轴线号命名，如x~x轴立面图。
5立面图的比例宜与平面图采用同一比例，也可以按制图规定确
定立面图比例，但应在图名后注明。
3 剖面图
剖面图深度规定条文
3剖面图
剖面应剖在层高、层数不同、内外空间比较复杂的部位（如中庭与邻居的楼层或错层部位），剖面图应准确、清楚的标示出剖到或看到的各相关部分内容，并应表示；
1主要内、外承重墙、柱的轴线，轴线编号；
2、主要结构和建筑构造部件，如：地面、楼板、屋顶、檐口、女儿墙、吊顶、梁、柱、内外门窗、天窗、楼梯、电梯、平台、雨篷、阳台、地沟、地坑、台阶、坡道等：
3、各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必需的尺寸等：
4、图纸名称、比例。
[补充说明]
剖面绘制的内容和深度
剖面图应选择典型部位剖切，一般应首选纵横两个方向切剖，复杂的应多剖切，以充分反映本工程的内部空间变化。剖切位置可根据空间变化情况转折剖切，也可选择整体剖切和局部剖切相结合，以全面反映工程项目的特点。剖面图剖切位置线应在底层平面图中表示，剖切编号写在剖视方向一边，宜向左、向上剖视。
1 剖面图表示的内容必须是按剖切线所剖切到的内容，必须标注
所剖切到的轴线号。转折剖切时应标注转折处的轴线号。
2 与剖切线一致的剖切位置所剖切到的墙、柱，所剖切到的结构构件、门窗洞口、平台、挑台、吊顶、隔断、隔墙、地沟、地坑等建筑配件应用粗实线表示，可见的主要建筑结构构配件、设备轮廓、装修线等用细实线表示，必要时可用细虚线表示与剖切方向相反的构配件和设备轮廓。无地下室时剖切面应绘制至室外地面以下，基础部分可不表示；有地下室时剖切面应绘制至地下室底板下的基土，以下部分可不表示。
3剖面外檐高度方向应标注室外地面、各层楼面、屋面、不同高度的平台、高出屋面的建筑物、构筑物、檐口、女儿墙、挑檐、雨篷等的标高，建筑总高尺寸（地面至外檐最高处）。楼面标高标注建筑面层标高、屋面标注结构面标高。各层楼地面、屋面、不同高度平台等的标高也可标注在室内。标高的标注、应尽量上下对齐，空间不够可分两排标注，但引线要明确。
4剖面图的图名一般用“x～x剖面”表示，其中“x”一般采用阿拉伯数字，也可用大写拉丁字母或罗马数字。剖面图比例宜与平面和主立面一致，并在图名后标明。
建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。 设计说明、分析图类 1.应表示的内容 1)技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等 2)设计背景：场地及周边环境现状、任务书提出的设计要求 3)设计目标：通过对设计背景的分析，提出本次设计需要解决的主要矛盾（可以包含几个方面） 4)策略手段：也就是解决矛盾的方法。包含从抽象到具体、从宏观到微观的多个层次。 5)根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流 的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设；建筑结构体系、细部构造等。 2.表达方法 1）针对性：突出设计特点，强调设计优势； 2）逻辑性：清晰反映从抽象到具体、从宏观到微观的多个层次的设计逻辑； 3）清晰性：简短文字与简明图示结合；不同问题分开表达，切勿混淆； 4）控制性：根据表达内容的信息量大小和重要性，严格控制文字和图示的尺寸和形态 5）多样性：综合采用总平、平面、立面、剖面、透视、轴测、模型照片、实景图片、徒手草图、图形符号、文字等载体 平面图 1. 应表示的内容
初步设计阶段图纸要求 一、按照国家规定的初步设计深度要求进行设计制图； （附：《建筑工程设计文件编制深度规定》（2003年版）初步设计建筑部分） 3.4 建筑 3.4.1 初步设计阶段，建筑专业设计文件应包括设计说明书和设计图纸。 3.4.2 设计说明书 1 设计依据及设计要求 1）摘述设计任务书和其他依据性资料中与建筑本专业有关的主要内容； 2）表述建筑类别和耐火等级，抗震设防烈度，人防等级，防水等级及适用规范和技术标准； 3）简述建筑节能和建筑智能化等要求。 2 设计说明 1）概述建筑物使用功能和工艺要求，建筑层数、层高和总高度，结构选型和对设计方案调整的原因、内容； 2）简述建筑的功能分区，建筑平面布局和建筑组成，以及建筑立面造型、建筑群体与周围环境的关系； 3）简述建筑的交通组织、垂直交通设施（楼梯、电梯、自动扶梯）的布局，以及所采用的电梯、自动扶梯的功能，数量和吨位、速度等参数； 4）综述防火设计中的建筑分类、耐火等级、防火防烟分区的划分、安全疏散，以及无障碍，节能，智能化、人防等设计情况和所采取的特殊技术措施； 5）主要的技术经济指标包括能反映建筑规模的总建筑面积以及诸如住宅的套型和套数、旅馆的房间数和床位数、医院的门诊人次和住院部的病床数、车库的停车位数量等； 3 多子项工程中的简单子项可用建筑项目主要特征表（表3.4.2）作综合说明。 4 对需分期建设的工程，说明分期建设内容和对续建、扩建的设想及相关措施。 5 幕墙工程、特殊屋面工程及其它需要另行委托设计、加工的工程内容的必要说明。 6 需提请审批时解决的问题或确定的事项以及其它需要说明的问题。 7 必要的计算资料的说明简图。 3.4.3 设计图纸 1 平面图 1）标明承重结构的轴线，轴线编号，定位尺寸和总尺寸； 2）绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗（幕墙）、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层，平台、阳台、雨篷、台阶、坡道、散水明沟等的位置；当围护结构为幕墙时，应标明幕墙与主体结构的定位关系； 表3.4.2 建筑项目主要特征表 项目名称编号建筑类别耐火等级抗震设防烈度人防防护等级主要结构选型建筑层数、总高地上、地下分列建筑基底面积建筑总面积墙体地面楼面层面天窗门窗顶棚内墙面建筑构造及装修外墙面
方案设计阶段的总平面设计内容： 设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总 体设想。 设计图纸 1、场地的区域位置。 2、场地的范围（用地和建筑物各角点的坐标或定位尺寸、道路红线）。 3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑 物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线 （或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场 的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析 （人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地的区域位置图：大城市应包括城市位置和区域位置； 现状图：现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……； 总平面图：拟建主要建筑物的名称、位置、层数与设计标高，控制标高。场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……； 交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和绿化景观分析图； 竖向图、管网图（可以不做）。 初步设计阶段的总平面设计内容： 在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
1、目的 保证设计质量和设计深度，结合本公司专业的设置情况，对园林与建筑工程设计文件编制深度的规定作适当补充和调整，特制定本规定。2、范围 适用于公司开发项目的景观施工图设计。 3、职责 吉林公司设计部负责本公司开发项目的景观施工图设计。 4、园林专业施工图设计文件编制深度规定 4.1封面 图幅与2＃图纸同。 4.2 设计总说明 （a）该项目工程量概述； （b）对照总体规划说明书提出全面技术分析和技术处理措施； （c）各专业设计配合关系中关键部位的控制要点； （d）材料、设备、造型、色彩选择的原则； （e）各分项工程需详加说明的分列于各分项图纸上； 4.3 总平面图 （a）总平面图应套在原地形图上绘制，准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相 互关系； （b）有准确的放样依据，关键定位点的地形坐标值，必要时可用方格网表示具体定点尺寸，方格网为2m X 2m—10mX10m， 方格网应与测量地形图的坐标格在方向上一致。以建筑为主 的庭院空间，方格网应与建筑主要轴线在方向上一致； （c）庭院或小型绿地要详细标出放样尺寸 （d）建筑设施名称，面积列表。 （e）指北针，详图索引，图纸比例1/200~1/500，庭院1/100，根据具体项目情况选择。 （f）根据项目具体情况，上述内容亦可分别出图。 4.4 竖向设计 （a）绘出原有地形地貌及现状标高； （b）准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系； （c）用等高线绘出地形改造后的起伏情况，注出各高程点的原有及设
计标高； （d）标出建筑物室内外设计标高； （e）标出构筑物标高，挡土墙上下标高，水体驳岸的岸顶标高，常水位标高，池底标高； （f）硬地标出中心及四周标高； （g）道路起止点、交叉点、变坡点、转弯点标高，纵向每10－30m 标出标高； （h）用箭头标出道路、硬地、绿地的排水坡向，用暗管排水时，标明雨水口位置； （i）土石方挖填范围，注出原地面标高，设计标高，填挖高度，填挖分界线，土方量调配平衡表； （j）指北针、图纸比例与总平面图同； （k）重点地段，地形变化复杂地段增加剖面图说明，标出关键部位标高。 4.5 道路广场设计 （a）硬地外轮廓，道路宽度线型控制尺寸均在总平面图上标明，如总图比例较小，每块硬地外轮廓可另行放大画出，注明总尺 寸及细部尺寸； （b）道路、硬地标高在竖向设计平面图上标明，考虑无障碍设计； （c）横剖面设计，标明道路，硬地从表层至基础层的具体做法； （d）局部设计，标明园路、硬地面层形式，具体尺寸； （e）标明不同宽度，不同形式路面交接点处理，道路与硬地交接点处理； （f）标明伸缩缝做法； （g）列出园路、硬地工程量总表； （h）作法说明，例如图中未详需加以说明的要点，如铺装缝允许尺寸，铺装地与道牙的衔接处理，规则形铺装地折点、转弯 处做法。 4.6 绿化种植设计 （a）图纸比例一般为1/200，简单工程1/500，庭院及配植精细的1/100； （b）图纸规格按国标CBJ1-86执行，图幅过大的，可分张分块绘制，图幅分块应以完整绿地为单位，并绘出周围的园路建筑等设 施，以便于衔接，并方便施工；
施工图设计深度规定 总平面设计 一、在施工图设计中，总平面专业设计，包括图纸目录、设计说明、设计图纸。 二、设计说明 一般工程分别写在有关的图纸上，列出主要技术经济指标表，注明设计依据、尺寸单位、比例、坐标及高程系统。 三、总平面图 1、保留的地形和地物。 2、测量坐标网、坐标值。 3、场地四界测量坐标（或定位尺寸），道路红线和建筑红线或用地红线的位 置。 4、场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名 称、层数。 5、建筑物、构筑物（人防工程、地下车库、油库、水池等隐蔽工程以虚线 表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的 定位（坐标或相互关系）尺寸。 7、指北针或风玫瑰图。 8.、总平面图应画图例。 四、竖向布置图 1、场地测量坐标网，坐标值。 2、场地四邻的道路、水面、地面的关键性标高。
3、建筑物、构筑物名称，室内外地面设计标高。 4、广场、停车场、运动场地的设计标高。 5、道路、排水沟的起点、变坡点、转折点和终点的设计标高，纵坡度、纵 坡距、关键性坐标，道路表明双面坡或单面坡。 6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7、指北针或风玫瑰图。 8、地面坡度用箭头表示。 五、详图：道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、 停车场等。（以上项目如另外委托作环境设计，本设计可不画。） 六、总图制图规定 1、计量单位： （1）总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐，详图宜以毫米为单位。 （2）建筑物、构筑物、道路的方位角，宜注写到“秒”。 （3）道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。 2、坐标注法： （1）总图应按上北下南方向绘制，可向左或右偏移，但不宜超过45°，x为南北方向轴向，x的增量在x轴线上； y为东西方向轴向，y的增量在y轴线上； （2）坐标网格应以细实线表示，测量坐标网应画成交叉十字线，坐标代号宜用“x、y”表示； （3）表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。 3、标高注法：
建筑初步设计深度标准 建筑初步设计深度标准0 建筑初步设计深度标准研发中心二0 一一年九月建筑初步设计深度标准 1 目录目录 (1) 1. 总则…………………………………………………………………2 2.一般要求………………………………………………………………2 3.设计总说明……………………………………………………………3 4.建筑经济技术指标…………………………………………………5 5.建筑专业… …………………………………………………………6 6.结构专业……………………………………………………………14 7.给水排水专业………………………………………………………16 8.电气专业……………………………………………………………19 9.暖通、空调、燃气设计………………………………………………27 10.天然气专业…………………………………………………………32 11.消防设计……………………………………………………………33 12.环境保护设计………………………………………………………33 建筑初步设计深度标准 2 1. 总则1.1 目的为保证重庆拓新房地产开发（集团）有限公司开发的工程的建筑设计质量和设计深度，根据国家建设部《建筑工程设计文件编制深度规定》的要求，结合集团内部规定的一些深度标准，对建筑扩初设计文件编制深度的规定作如下说明。1.2 范围适用于重庆拓新房地产开发（集团）有限公司开发的工程项目的建筑扩初设计。1.3 职责重庆拓新房地产开发集团研发中心负责协调和控制项目的扩初设计。满足建筑扩初设计的编制深度规定。 2. 一般要求2.1 初步设计文件2.1.1 设计说明书，包括设计总说明、各专业设计说明。2.1.2 有关专业的设计图纸。2.1.3 工程概算书。建筑初步设计深度标准 3 注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。2.2 初步设计文件的编排顺序 2.2.1 封面：写明项目名称、编制单位、编制年月。2.2.2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。2.2.3 设计文件目录。2.2.4 设计说明书。2.2.5 设计图纸（可另单独成册）。2.2.6 概算书（可另单独成册）。注：①对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；②另外单独成册的设计图纸应有图纸总封面和图纸目录。③各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。 3. 设计总说明3.1 工程设计的主要依据3.1.1 设计中贯彻国家政策、法规。3.1.2 政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。 3.1.3 工程所在地区的气象、地理条件、建设场地的工程地质条件。建筑初步设计深度标准 4 3.1.4 公用设施和交通运输条件。3.1.5 规划、用地、环保、卫生、绿化、消防、人防、抗震等要求和依据资料。3.1.6 建设单位提供的有关使用要求或生产工艺等资料。3.2 工程建设的规模和设计范围3.2.1 工程的设计规模及项目组成. 3.2.2 分期建设（应说明近期、远期的工程）的情况。 3.2.3 承担的设计范围与分工。 3.3 设计指导思想和设计特点 3.3.1 采用新技术、新材料、新设备和新结构的情况。3.3.2 环境保护、防火安全、交通组织、用地分配、节能、安保、人防设置以及抗震设防等主要设计原则。 3.3.3 根据使用功能要求，对总体布局和选用标准的综合叙述。 3.4 总指标 3. 4.1 总用地面积、总建筑面积等指标。 3.4.2 其他相关技术经济指标。 3.5 提请在设计审批时需解决或确定的主要问题 3. 5.1 有关城市规划、红线、拆迁和水、电、蒸汽、燃料等能源供应的协作问题。3.5.2 总建筑面积、总概算（投资）存在的问题。建筑初步设计深度标准 5 3.5.3 设计选用标准方面的问题。3.5.4 主要设计基础资料和施工条件落实情况等影响设计进度和设计文件批复时间的因素。 3.6 总说明中已叙述的内容，在各专业说明中可不再重复。 4.建筑经济技术指标4.1 总用地面
建筑工程设计文件编制深度规定(节选) 中华人民共和国建设部 2003年4月 方案设计 2.1一般要求 2.1.1方案设计文件 1 设计说明书，包括各专业设计说明以及投资估算等内容； 2 总平面图以及建筑设计图纸（若为城市区域供热或区域煤气调压站，应提供热能动力专业的设计图纸 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 2.1.2方案设计文件的编排顺序 1 封面：写明项目名称、编制单位、编织年月； 2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权签章。 3 设计文件目录。 4 设计说明书。 5 设计图纸 注：投标方案按标书要求密封或隐盖编制单位和扉页。 2.2 设计说明书 2.2.1设计依据、设计要求及主要技术经济指标 1 列出与工程设计有关的依据性文件的名称和文号，如选择及环境评价报告、地形图、项目的可行性研究报告、政府有关主管部门对立项报告的批文、设计任务书、或协议书等。 2 设计所采用的主要法规和标准。 3 设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等。 4 简述建设方和政府有关主管部门对项目设计的要求，如对总平面布置、建筑立面造型等。当城市规划对建筑高度有限制时，应说明建筑、构筑物的控制高度（包括最高和最低高度的限值）。 5 委托设计的内容和范围，包括功能项目和设备设施的配套情况。 6 工程规模（如总建筑面积、总投资、容纳人数等）和设计标准（包括工程等级、结构的设计使用年限、耐火等级、装修标准等）。 7 列出主要技术经济指标，如总用地面积、总建筑面积几个分项建筑面积（还要分别列出地上部分和地下部分建筑面积）、建筑基底面积、绿化总面积、容积率、建筑密度、绿地率、停车泊位数、（分室内、外和地上、地下），以及主要建筑或核心建筑的层数、层高、和总建筑高度等项指标。根据不同的建筑功能，还应表述能反映工程规模的主要经济技术指标，如住宅的套型、套数及每套的建筑面积、使用面积、旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和病床数等指标。当工程项目（如城市居住区规划）另有相应的设计规范和标准时，技术经济指标还应按其规定执行。 2.2.2总平面设计说明 1 概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2 关于一次规划、分期建设，以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。
暖通施工图设计深度要求 标签:空调系统风路转换采暖热负荷空调制冷系统 在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。 ⒈设计说明应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。 ⒉施工说明应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。采暖系统还应说明散热器型号。 ⒊图例一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。 ⒋设备表施工图阶段，型号、规格栏应注明详细的技术数据。 当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。 设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时(圆形风管注管径、矩形风管注宽×高)，应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后，一般按规定要求绘制平面图。 剖面图当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。 通风、空调、制冷机房平面图机房图应根据需要增大比例，绘出通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过
申报建设工程规划许可证设计成果要求 建设工程规划许可证设计成果内容主要包括建设工程设计说明、效果图、总平面图（含平面定位图、竖向规划图）、单体建筑各层平面图、立面图、剖面图以及公示图件小样等。 设计成果包括纸质成果及相应的电子数据，纸质成果应装订成册，加盖设计单位资质章，设计人、审核人在纸质成果上签字。电子数据中的设计说明应采用WORD格式（*.doc）,图纸采用CAD 格式（*.dwg）, 图片采用*.jpg格式。 建设工程规划许可证设计成果应符合国家相关法规、标准、规范的规定，对成果各组成部分的内容及深度作如下要求： 1、建设工程设计说明 包含项目概况与现状分析、设计依据、设计构思、规划布局与功能、交通组织、竖向、消防、户型、日照分析、纵横断面、管线综合、排水防洪、建筑与周围环境的相互关系、建筑造型、立面材质与色彩、建筑节能以及相关经济技术指标等内容。 2、效果图 包含鸟瞰图以及主要建筑至少两个主要立面的效果图，特殊项目还需绘制沿街透视图。 效果图须与设计方案对应一致，能够体现申报建筑和相邻现状建筑的景观关系，真实反映建筑材质与色彩。 3、总平面图 （1）总平面：标明图名、指北针、比例尺（应为1：500或1：1000）、图例以及主要技术经济指标表（包括用地平衡表、经济技术指标表、公共服务设施配建表、套型面积统计表、建筑面积明细表），制图单位应为“米”，同时项目周边的地形须反映现状。 标明道路红线、河道蓝线、绿化、高压线走廊、市政设施及文物古迹保护范围等规划控制线及相应宽度；标明项目内组团道路、宅间小路、项目出入口、台阶、挡土墙等。 标明用地边界以及各类建筑或市政管线的平面形式、用途、层数，对规划住宅顶层设置阁楼或跃层的应予以标明；结合公共服务设施配建表，标明各类公共服务设施的编号、位置和用途；标明环境绿化、地面铺装、建筑台阶、无障碍设施、雨蓬、顶部造型等；标明市政管线的检查井、杆塔及交叉、节点位置，标明地下人防设施、通风口、采光井的位置。
建筑方案设计图图纸深度 （一）平面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、指北针、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 等（图纸幅面规格不宜超过2种），制图单位为毫米； 4．图纸应清晰、完整反映以下内容： （1）各层面积数据、公建配套部分的面积数据、主要功能部分面积数据；各部分平面功能名称（属公建配套的应注明）； （2）停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度；（3）墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等；（4）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸； （5）室外地坪设计标高及室内各层楼面标高； （6）首层标注指北针、剖切线、剖切符号； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（二）立面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 ，制图单位为毫米；4．图纸应清晰、完整反映以下内容： （1）立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰； （2）总高度标高（建、构筑物最高点），屋顶女儿墙顶标高，室外地坪标高； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（三）剖面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 2．图纸比例与立面图一致，制图单位为毫米； 3．图纸应清晰、完整反映以下内容：（1）内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等； （2）总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高； 4．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。 初步设计文件内容和深度要求： 初步设计文件应由有相应资质的设计单位提供，若为多家设计单位联合设计的，应由总包设计单位负责汇总设计资料。初步设计文件包括说明、资料和图纸等部分。文件须装订成A3 文本图册（大图可折成A3 规格），并加盖建设方、设计方、报建人、注册建筑师、注册结构工程师图章。设计文件上签字、盖章应符合《中华人民共和国注册建筑师条例实施细则》、《中华人民共和国注册结构工程师实施细则》的有关规定。

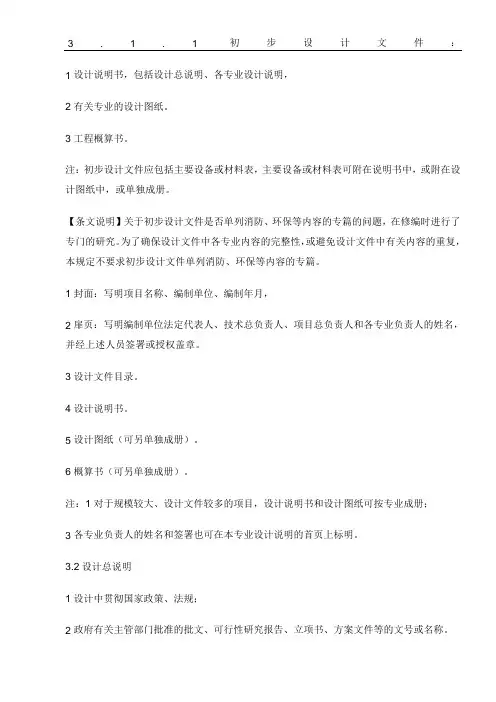

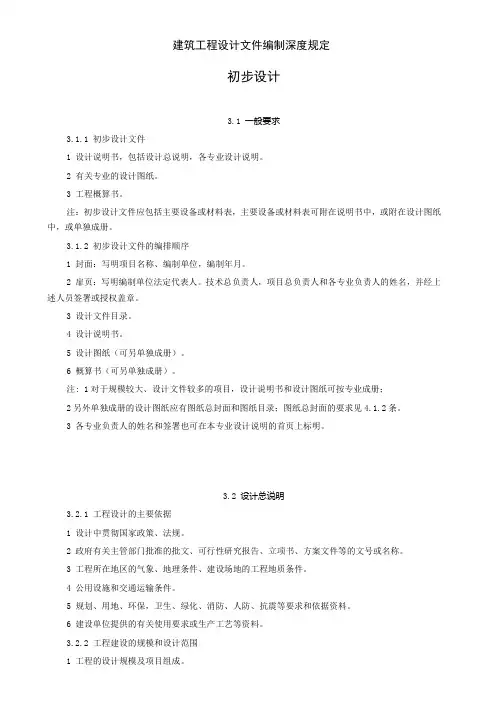

建筑初步设计 3.1一般要求 3.1.1初步设计文件： 1设计说明书，包括设计总说明、各专业设计说明， 2有关专业的设计图纸。 3工程概算书。 注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。 【条文说明】关于初步设计文件是否单列消防、环保等内容的专篇的问题，在修编时进行了专门的研究。为了确保设计文件中各专业内容的完整性，或避免设计文件中有关内容的重复，本规定不要求初步设计文件单列消防、环保等内容的专篇。 3.1.2初步设计文件的编排顺序 1封面：写明项目名称、编制单位、编制年月， 2扉页：写明编制单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。 3设计文件目录。 4设计说明书。 5设计图纸（可另单独成册）。 6概算书（可另单独成册）。 注：1对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册； 2另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条。 3各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。 3.2设计总说明 3.2.1工程设计的主要依据 1设计中贯彻国家政策、法规； 2政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。 3工程所在地区的气象、地理条件、建设场地的工程地质条件。 4公用设施和交通运输条件。 5规划、用地、环保、卫生、绿化、消防、人防、抗震等要求和依据资料。 6建设单位提供的有关使用要求或生产工艺等资料； 3.2.2工程建设的规模和设计范围 1工程的设计规模及项目组成： 2分期建设（应说明近期、远期的工程）的情况。 3承担的设计范围与分工。 3.2.3设计指导思想和设计特点 1采用新技术、新材料、新设备和新结构的情况。 2环境保护、防火安全、交通组织、用地分配、节能、安保、人防设置以及抗震设防等主要设计原则。 3根据使用功能要求，对总体布局和选用标准的综合叙述。 3.2.4总指标 1总用地面积、总建筑面积等指标。 2其他相关技术经济指标。
内蒙生活区建筑工程初步设计文件图纸深度规定 盘锦辽河化工规划设计有限责任公司 二O—三年十二月
初步设计图纸深度要求 一总平面 1、区域位置图（根据需要绘制） 2、总平面图 1）保留的地形和地物 2）测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线。 3）场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数；总平面图中应准确表达建筑物外轮廓线。 5）道路、广场的主要坐标（或定位尺寸），停车场及停车位，必要时加绘交通流线示意； 6）绿化、景观及休闲设施的布置示意，围墙、大门的布置图。 7）指北针或风玫瑰图。 8）主要技术经济指标表。 9）说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称（如为场地建筑坐标网时，应说明其测量坐标网的换算关系），补充图例及其他必要的说明等。 3、消防分析图（1）在已完成的总平面布置图上表示，主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场（高层为18m X l8m小高层为15m X l5m,消防扑救场地范围及坡度，范围：建筑底边至少有一个长边或周边长度的1/4 且不小于一个长边的长度，场地进深高层围18m，小高层可15：此范围内必须设有直通室外的楼梯或直通楼梯间的出口，场地坡度不大于5%。 （2）说明 1）消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板，能承受大型消防车荷载。 2）消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物，如花池、树
建筑初步设计图纸深度规定条文 参照《民用建筑工程建筑初步设计深度图样》GB05 802 1 平面图 1）标明承重结构的轴线、轴线编号。定位尺寸和总尺寸。 2）绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗（幕墙）、天窗、楼梯、电梯自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水沟等的位置；当围护结构为幕墙时，应标明幕墙与主体结构的定位关系； 3）表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置； 4）表示建筑平面或空间的防火分区和防火分区分隔位置的面积，宜单独成图； 5）标明室内、外地面设计标高及地上、地下各层楼地面标高； 6）标明指北针（画在底层平面）； 7）标明剖切线及编号； 8）绘出有特殊要求或标准的厅、室的室内布置，如家具的布置等；也可以根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图； 9）列出各类建筑设计规范要求计算的技术经济指标（也可在说明中列出）； 10）标明图纸名称、比例。 11）按照重庆市规划局建筑工程审批电子文件图形标准设置图形分层及图形颜色。
[补充说明] 平面图绘制的内容和深度 1 平面图的绘制应充分反映工程的主要特征。平面图应绘制出在建筑物的门窗洞口高度范围内水平剖切后俯视所见的结构构件，建筑构造的全部内容，并应表示定位轴线、标高、尺寸、剖切线。所剖切到的结构构件—墙、柱，建筑构配件—门窗洞口、通风管道、管线竖井、烟囱、垃圾道等应用粗实线表示。没有剖切到、但俯视能见到的建筑设备、固定家具、卫生器具、中庭、天窗、平台、地沟、地坑、楼梯、电梯、阳台、雨篷、踏步台阶、坡道、散水、明沟、采光井、重要设备、标高变化部位、变形篷等，用细实线表示；没有剖切到、但仰视能见到的挑台、挑檐、天窗等本层平面上部的建筑、结构构件需要表示的部分可以用细虚线表示。 2 每层平面都应标注房间名称，楼梯、自动扶梯、自动人行道（上下方向、起步方向应以本层为基准），变形缝位置、汽车、自行车停车位、车道的车流方向和坡向。当地下层有人防工程时，应标注人防工程有关的构筑物，功能房间（应同时注明平战结合的用途名称）等名称。 3 二层和三层以上的各层平面，包括设备层，标准层、夹层，视平面变化情况绘制，如外轮廓尺寸和内部布置完全相同的楼层可称为标准层，以一张平面图表示，也可以用一张图表示xx层～xx层的方法；一张平面图表示多层时应标注出各层标高。如绘制屋面平面图应表示所有出屋面的采光通风天窗、天沟、分水线。不同标高的屋面全
城市建筑方案设计文件编制深度规定 第一节总则 1.0.1 为加强对城市建筑方案设计编制工作的管理，保证方案阶段的设计质量，特制定本规定。 1.0.2 本规定适用于民用建筑工程方案设计。一般工业建筑工程的方案设计深度可参照本规定执行。 1.0.3 方案设计的编制，必须贯彻执行国家及地方有关工程建设的政策和法令，应符合国家现行的建筑工程建设标准、设计规范和制图标准以及确定投资的有关指标、定额和费用标准的规定。 1.0.4 在方案设计前，应进行必要的调查研究，弄清与工程设计有关的基本条件，收集必要的设计基础资料，进行认真分析。 1.0.5 设计文件的内容及深度 1. 方案设计文件根据设计任务书进行编制，由设计说明书、设计图纸、投资估算、透视图等四部分组成。除透视图单列外，其他文件的编排顺序为：1）封面（要求写明方案名称，方案编制单位，编制时间）； 2）扉页（方案编制单位行政及技术负责人，具体编制总负责人签认名单）； 3）方案设计文件目录； 4）设计说明书； 5）设计图纸； 6）投资估算。 2. 一些大型或重要的城市建筑根据工程需要可加做建筑模型（费用另收）。第二节总平面
2.0.1 在方案设计阶段，总平面专业设计文件应包括： 1. 设计说明书； 2. 设计图纸。 必要时还应附有总平面鸟瞰图或总体模型。 2.0.2 设计说明书 应对总体方案构思意图作详尽的文字阐述，并应列出技术经济指标表（包括总用地面积；总建筑面积；建筑占地面积；各主要建筑物的名称、层数、高度；以及建筑容积；覆盖率；道路广场铺砌面积；绿化面积；绿化率；必要时及有条件情况下计算场地初平土方工程量等）。 2.0.3 设计图纸 1. 用地范围的区域位置； 2. 用地红线范围（各角点测量座标值、场地现状标高、地形地貌及其它现状情况反映）； 3. 用地与周围环境情况反映（如用地外围城市道路；市政工程管线设施；原有建筑物、构筑物；四邻拟建建筑及原有古树名木、历史文化遗址保护等）。 4. 总平面布局，其功能分区、总体布置及空间组合的考虑；道路广场布置；场地主要出入口车流、人流的交通组织分析（并应说明按规定计算的停车泊位数和实际布置的停车泊位数量）；以及其它反映方案特性的有关分析；消防、人防、绿化等全面考虑。 第三节建筑 3.0.1 在方案设计阶段，建筑专业设计文件应包括： 1. 设计说明书；
第一条施工图的设计深度要求 施工图的设计深度应满足以下要求： 1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。 第二条施工图设计说明的内容 1、设计依据及设计要求：应注明采用的设计规范、设计标准及其它设计依据。 2、设计范围：应说明红线范围内设计内容。 3、标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐还是绝对坐标；如为相对坐标，须说明采用的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括：铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求：强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。 第三条总图专业设计深度 1、总图专业图纸应包括：景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。 2、景观总平面图 （1）景观总平面图应包括的内容： A、标示用地红线。（用粗虚线表示） B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置。（建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线） C、标示主道路、园路、广场、小品、绿化、停车场位置和名称。当有地下车库时，地下车库位置用中粗虚线表示出来。 D、标示指北针，图名及绘图比例。 E、以图例方式表示全园性设施。 （2）对于面积较大、内容较复杂的总平面图，通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则，但一个工程项目中应统一）。 3、铺装及索引总图 （1）铺装及索引总图应包括的内容 A、标示铺装分格示意。 B、标示道路、园路铺装的材质及颜色。
析说施工图设计——代序 随着我国经济建设的蓬勃发展，作为支柱产业之一的建筑业日新月异，建筑设计市场也因之兴旺起来，国家、集体及私人设计单位竞争激烈。面对这种局面，建筑方案的设计能否出奇制胜，固然成为设计单位取得设计权的重要保证，但施工图的设计能力与质量，同样成为设计单位整体水平的体现。 然而，有些建筑师却只热衷于方案设计，视施工图设计为雕虫小技，难以展现自己的才华。这种片面认识，主要是由于对施工图设计的下述特点缺乏了解所致。 一、施工图设计的严肃性 施工图是设计单位最终的“技术产品”，是进行建筑施工的依据，对建设项目建成后的质量及效果，负有相应的技术与法律责任。因此，常说“必须按图施工”。未经原设计单位的同意，任何个人和部门不得擅自修改施工图纸。经协商或要求后，同意修改的，也应由原设计单位编制补充设计文件，如变更通知单、变更图、修改图等，与原施工图一起形成完整的施工图设计文件，并应归档备查。 即便是在建筑物竣工投入使用后，施工图也是对该建筑进行维护、修缮、更新、改建、扩建的基础资料。特别是一旦发生质量或使用事故，施工图则是判断技术与法律责任的主要根据。 因此，《中华人民共和国建筑法》第五十六条中规定：“……设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。设计文件选用的建筑材料、建筑构配件和设备，应当注明其规格、型号、性能等技术指标，其质量要求必须符合国家规定的标准”。 二、施工图设计的承前性 建筑工程设计分为方案设计、初步设计和施工图设计3个阶段(小型和技术简单者，可以方案设计代替初步设计，简化为两个阶段)。其实质可以认为是从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续，前者是后者的依据。就施工图设计论，它必须以方案与初步设计为依据，忠实于既定的基本构思和设计原则。如有重大修改变化时，应对施工草图进行审定确认或者调整初步设计，甚至重做再审。 值得提醒的是：为了保证施工图设计的顺利进行，开始前除充分准备内部作业所需的技术资料外，还应协助业主落实并提供必要的设计基础资料(详见附录二)。否则往往欲速而不达。难免返工! 由此可见，建筑师只有参与施工图设计，通过本工种和其他工种间反复推敲、协调的量化过程，才能深化、修正、完善最初的建筑构思。也即首先确保施工图设计不变形，才能使建筑竣工后“不走样”! 三、施工图设计的复杂性 就一般民用建筑而言，如果说建筑方案的优劣，主要取决于建筑师构思的水平。那么建筑施工图的优劣，不仅取决于处理好建筑工种本身的技术问题，同时更取决于各工种之间的配合协作。诚然，建筑工种在施工图设计阶段，仍然处于“龙头”地位，因为建筑的总体布局、平面构成、空间处理、立面造型、色彩用料、细部构造以及功能、防火、节能

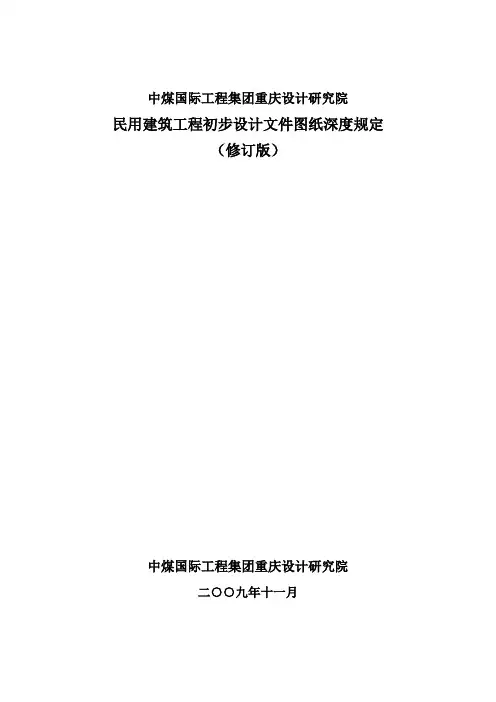

中煤国际工程集团重庆设计研究院 民用建筑工程初步设计文件图纸深度规定 ( 修订版) 中煤国际工程集团重庆设计研究院 二○○九年十一月 初步设计图纸深度要求
