图纸深度说明：
图纸深度要求含方案深化、初步设计的图纸要求（此部分深度要求参见相关规范和地方要求）以及施工图纸的深度要求。
施工图设计深度要求是结合工程当中的实际需要，在国家建设部《建筑工程设计文件编制深度的规定》基础上补充，主要就住宅施工和交付使用后出现的问题提出针对性要求。
阶段划分：
概念设计阶段：指不参与政府报审，对土地的第一轮方案
方案设计阶段：指审定方案之前的设计阶段
初步设计阶段：审定方案之后，报规划许可证之前的设计阶段
施工图阶段：含报规划许可证至施工图外审完成
各阶段图纸要求
方案设计阶段：（20天）
工作时间：
设计时间：20天（时间为自然日，不包含a.向甲方汇报、等待甲方确认时间；b.向政府部门申报、等待批复时间）
涉及到的政府部门及工作时间：设计招标备案时间：25天
工作目标：
配合甲方完成勘察设计招标备案工作
完善总平面图，单体户型平面、立面的方案，核对经济技术指标，初步论证结构及设备系统方案，为后面的初设及施工图提供设计基础
完成报规划审定方案图纸及文件
确定立面方案（配合境外设计公司完成）
图纸成果要求：
报规划审定方案（用地规证）所需图纸及文件：
申报表
以现状地形图为底图绘制的总平面图（1：1000）
各层平面图、各向立面图、各主要部分剖面图（1：100或1：200）
拟建项目周围相邻居住建筑时，应附日照影响分析图及说明
规划意见书要求应附的有关文件 图纸和模型
文件图纸A3装订成4册，其中封面、说明、总图加盖报审章、建筑师章；申报表加盖公章
总平面图蓝图A3报批折叠(4份)，设计单位、负责人、 校核人、 设计人签字，加盖报审章、建筑师章
方案设计技术文件：
设计总说明
总平面图：包括设计说明书、设计图纸、鸟瞰图、模型
建筑部分：设计说明书和设计图纸
结构部分：设计说明书和结构布置图
投资概算（满足成本控制及限额设计目标要求）
结构设计方案：（PPT或文档图纸格式）
各单体结构方案，剪力墙、柱布置方案
地下车库结构方案及成本优化建议
样板间的基础图及钢结构加工图
小市政管线方案图：确定各种小市政管线方案设想;提供各种小市政管线与大市政接口管径和接口位置建议;初步确定化粪池的位置和数量;确定各主机房、变配电室的大约位置
设计说明书（暖通、给排水、强电、弱电）：确定智能化系统的总体构架及功能（包括弱电各子系统的种类、各子系统功能与项目融合的构想、系统功能实现展示的逻辑关系、产品选型的建议等）
初步设计阶段：（30天）
工作时间：
设计时间：30天（时间为自然日，不包含a.向甲方汇报、等待甲方确认时间；b.向政府部门申报、等待批复时间）
涉及到的政府部门及工作时间：
规划局：报用地规证及取得审定方案通知书（25天）
北京市民政局：报人防方案咨询及取得人防规划条件备案（15天）
北京市交通管理局：报交通（视项目具体要求）
北京市消防局：报消防（视项目具体要求）
北京市园林绿化局：报绿化（视项目具体要求）
北京市民政局：报人防初设，取得意见复函（10天）
超限审查办公室：结构超限审查（30天）
工作目标：
配合甲方完成相关报批图纸及文件
完成报工程规划建设许可证的图纸
完成《材料设备清单》及《单体技术措施》
完成样板间施工图（配合施工进度）
结构设计优化；开槽图，配合完成护坡桩方案
机电设计优化
完成样板间总平面定位图、基础图及钢结构加工图
成果要求：
报建设工程规划许可证
建筑：
1：1000总平面图；（5份）
1：100或1：200各层平面图、各向立面图、各主要部位剖面图；（各1份）
设计图纸目录；（1份）
按A4规格折叠，加盖报审章、节能章及注册章
结构：
基础底板图1份，按A4规格折叠，加盖报审章及注册章
交通审批
总平面交通组织流线分析图（2份）
首层平面图（1份）
地下各层平面图纸、停车库坡道详图（1份）
建筑结构剖面图及立面图（1份）
项目若采用机械停车设备，须提交机械停车厂家的设计方案及图纸（1份）
交通影响分析评价报告（1份）
所有图纸A4报批折叠,散图形式装入“城市建设档案盒”
目录、说明、总图(报审章)，申报表(公章)
园林图纸
工程位置示意图
绿地布置图(1：200,1：500,1：1000)
剖面图
首层 二层及地下各层平面图
所有图纸A4折叠装盒,2份(报审章)
人防规划方案审批及备案
人防规划总平面图表格
总平面图蓝图A4折叠,4份(报审章)
《人防建设规划明细表》1份(公章)
人防初步设计及审批
建筑专业
北京市人民防空工程设计审核送审表
总平面图
首层平面图
地下各层平面图
人防工程建筑平、剖面图
人防室外出入口地下通道 地面抗倒塌棚架及管理用房详图
深度为初设深度，A4样式装盒(报审章、建筑师章)
设备专业：
人防设计说明
人防通风系统原理图
人防各层通风平面图
人防各层给排水平面图
人防风机房大样图
人防冰箱间大样图
电气专业：
人防设计说明
人防层照明平面布置图
消防初步设计审批
建筑专业
《建筑工程消防(消防设施)设计防火审核申报表》
总平面图
建筑的平 立 剖面图
消防设计专篇
如有需要进行动态分析
所有图纸A4报批折叠,散图形式装入“城市建设档案盒”
所有图纸(报审章 建筑师章)申报表(公章)
设备专业：
消防设计说明
消防、给排水、热力等系统原理图
各层消防平面图
各层防排烟平面图
电气专业：
消防设计说明
各层应急照明平面布置图
各层消防动力平面布置图
各层消防布置图
消防系统框图
初步设计技术文件
建筑设计：
初设说明
总平面图
完成初步平面图,立面图及剖面图
完成建议之单元家具布置图
各部分之细部设计及建筑材料设计
典型节点详图
各层平面图及必要之立面图/剖面图
景观之初步设计
幕墙之初步设计
提供1：100单体建筑工作模型
结构设计
完成设计说明
完成结构平面图 基础平面图
完成抗震设计
提供各部分可行之结构体系之多个方案,荷载取值及计算方法，做出分析及建议
提供结构构件之基本尺寸并配合深化建筑设计
人防规划审批,提供专业配合图纸
结构超限审查所需图纸，文件
机电设计
暖通负荷计算，确定各种冷热负荷
管道及设备选型计算，确定主要设备的技术参数
确定机电用房位置与面积、机电井道位置及面积、集水坑的位置
确定建筑物内机电管线路由和主要设备布置
确定建筑物内散热器、户内集分水器、空调机、强弱电箱、消火栓箱、强弱电系统末端点位和与建筑装饰密切相关机电设施的位置
确定弱电各子系统的功能、网络形式（包括原理和控制要求的逻辑关系）
确定小市政管线路由、机电管线进出建筑物的位置、各种井位、室外消火栓、水泵接合器及化粪池的位置和数量
图纸（包括并不仅限于设计总说明、平面图（单线）、系统图、室内机电综合管线方案）、小市政管线及综合扩初图
弱电图纸(设计说明、各子系统的平面及系统简图、园区总平面图)
施工图设计阶段（45天）
工作时间：
设计时间：45天（时间为自然日，不包含a.向甲方汇报、等待甲方确认时间；b.向政府部门申报、等待批复时间）
涉及到的政府部门及工作时间：
设北京市规划委员会：建设工程规划许可证（20工作日）
北京市民防局：人防施工图（20工作日）
施工图外审单位：外审（正常10个工作日，可以项目情况调整，但不少于5个工作日）
工作目标：
完成人防施工图设计并通过审查
完成施工图设计并通过审查
总图竖向设计
外管线综合设计
配合完成工程预算(可选)、完成招投标
成果要求：
人防施工图
建筑
人防设计说明
总平面图
地下地上各层平面图
立剖面图
人防出入口详图
门窗表及门窗详图各1份，A4样式装盒(报审章 建筑师章)
结构
人防结构设计说明
人防工程结构计算书
人防底板 顶板 墙体结构模板 配筋图
(报审章 建筑师章)
机电
人防工程采暖 通风 给排水 消防 电气(照明)的平面及系统图
人防风机房大样图
人防水箱安装图
给排水大样图
(报审章 建筑师章)
施工图审查图纸及文件
建筑：
节能计算表、图纸目录
总平面图
地上首层平面地下各层平面图
立剖面图
墙身详图
楼电梯详图
公共卫生间平面详图
门窗表及门窗详图
节点详图
封面 目录 总图 说明 平立剖(报审章、建筑师 节能章)，以A1为主按专业分单体装订成册
结构：
结构设计说明
结构计算书
基础图
各层墙柱平法施工图
各层梁平法施工图
各层板平法施工图
节点详图
楼梯详图
封面、目录、说明、基础平面加盖报审章、结构师章
设备专业
设计施工说明、主要设备材料表
消防、给排水、热力等系统原理图
各层平面图
户型、机房、卫生间及管井大样图
立管图及系统轴测图
电气专业
说明、目录、图例
各层动力干线平面图
各层照明平面图
各层消防平面图
各层弱电平面图
防雷接地平面图
强电系统图
弱电系统图
住宅户型通用图
封面、目录、说明、一层平面加盖报审章，节能章
市政综合施工图设计文件
小市管线施工图
小市政管线综合图
小市政管线综合图需表示所有井位定位、交叉点管线控制高程和典型道路横断图
户内管网综合图
机电（含弱电）施工图（总说明、设备材料表、平面图、系统图及控制原理图、机房及管井大样图、安装详图）
设备材料表需包含招标所需的全部详细参数
室内机电管线综合图需表示所有明装机电管线（桥架）、灯、烟温感、喷淋头、摄像机、扬声器等天花上安装的明装管线和设施
地下车库箱体综合图均表明所有箱体的位置（需标明强弱电箱、π接箱、消防栓箱等）
毛坯房户内墙面机电设施综合布置图（需标明户内各种面板、可视对讲机、强弱电箱、散热器、空调室内机等的位置）
强弱电平面图需标明所有设备及末端点位的定位尺寸
弱电图纸需确定管线及设备布置、标高定位、规格型号、敷设要求、楼控点表及楼控的控制逻辑
地下室管线综合图
地下室各设备专业一定要进行管线综合，密切配合，设计时宜按（从上到下）风道、水管（喷淋）、电气管线顺序

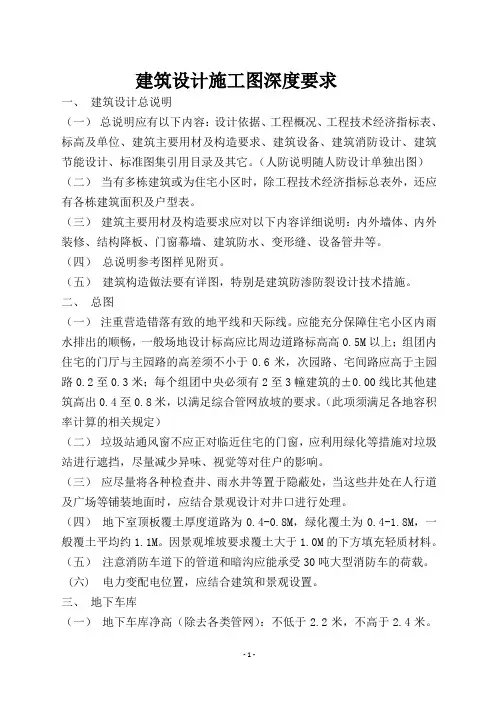

施工图纸深度要求：
总图设计
总平面图
保留的地形和地物
测量坐标网、坐标值
场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置
场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数
建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。用地内主要建筑物、构筑物名称、建筑层数，楼栋、单元编号。建筑屋顶轮廓宜用单线表示，坡屋面应表明屋脊线位置
建筑退线
表明居住区道路与城市道路的接驳；标明小区车行及人行道路主次入口、周边道路公交站点位置
路面宽度及平曲线要素
道路红线、道路中心线
室内设计标高；高程系统
广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙。护坡的定位（坐标或相互关系）尺寸
指北针或风玫瑰图
建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”应要求设计院除完成广义的国家规定的“总平面图”外，还需完成反应建筑人行出入口层（含下沉庭院）平面的总图（简称“首层总图”）注明建筑人行出入口层平面(通常为底层)、室外台阶、架空层及与道路的高差关系
道路平面须表明道路中心线、车行道、人行道、道路绿化及停车位（场）位置、道路尺寸、组团级以上道路转弯半径以及不同级别道路的交接
应明确小区内包括公厕、垃圾站、托儿所、居委会、围墙、门卫、地下通风口、排烟口等配套设施的平面位置、标高及具体作法
应明确道路两侧及小区内雨水排水系统作法，室外大范围的平台、广场、踏步及由室外到室内的道路变坡处，应设截水沟及篦子，形成排水管网
竖向布置图（平地可结合总平面图绘制）
场地测量坐标网、坐标值
场地四邻的道路、水面、地面的关键性标高
建筑物、构筑物名称或编号、室内外地面设计标高
广场、停车场、运动场地的设计标高
道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟须及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要时标明道路平曲线及竖曲线要素
为避免场地内出现倒坡，竖向设计图中除了应标出所有车行道的坡度、坡长以及边坡点位置外，还应标出住宅单元出入口至小区道路之间人行通道的坡度、坡长以及变坡点
挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度
用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示
指北针或风玫瑰图
注明尺寸单位、比例、补充图例等
土方平衡图：
场地四界的施工坐标
设计的建筑物、构筑物位置（用细虚线表示）
20m×20m或40m×40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、填区和控区的分界线，各方格土方量、总土方量土方工程平衡表
管网综合图：
总平面布置
场地四界的施工坐标（或注尺寸）、道路红线及建筑红线或用地界线的位置
各管线的平面布置，注明各管线与建筑物、构筑物的距离和管线间距场外管线接入点的位置
管线密集的地段直适当增加断面图，表明管线与建筑物、构筑物、绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距
建筑
施工图设计说明
设计依据：
本子项工程施工图设计的依据性文件、批文和相关规范
项目概况：
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级。抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积。房间的使用面积可在平面图中标注）、车库的停车泊位数等
设计标高
各楼座的相对标高与总图绝对标高的关系
用料说明和室内外装修
墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道。油漆、涂料等的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号
室内装修部分除用文字说明以外亦可用表格形式表达；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计
对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造
的说明
门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色、玻璃、五金件等的设计要求
幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造
电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）
墙体及楼板预留孔洞需封堵时的封堵方式说明
各层（组合）平面图
承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注明房间名称或编号
轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度）、门窗洞口尺寸、分段尺寸
墙身厚度（包括承重墙和非承重墙），柱与壁柱宽、深尺寸（必要时），及其与轴线关系尺寸
变形缝位置、尺寸及做法索引
主要建筑设备和固定家具的位置及相关做法索引，如卫生器具、雨水管、水池、台、橱、柜、隔断等
电梯、自动扶梯及步道（注明规格）、楼梯（爬梯）位置和楼梯上下方向示意和编号索引
主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要设备或设备机座的位置尺寸、各种平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等
楼地面预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体（主要为填充墙，承重砌体墙）预留洞的位置、尺寸与标高或高度等
车库的停车位和通行路线
特殊工艺要求的土建配合尺寸
室外地面标高、底层地面标高、各楼层标高、地下室各层标高
剖切线位置及编号（一般只注在底层平面或需要剖切的平面位置）
有关平面节点详图或详图索引号
指北针（画在底层平面）
每层建筑平面中防火分区面积和防火分区分隔位置示意（直单独成图，如为一个防火分区，可不注防火分区面积）
屋面平面应有女儿墙、檐口、天沟、坡度、玻向、雨水口、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯间、天窗及挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、标高等；表述内容单一的屋面可缩小比例绘制
根据工程性质及复杂程度，必要时可选择绘制局部放大平面图
可自由分隔的大开间建筑平面直绘制平面分隔示例系列，其分隔方案应符合有关标准及规定（分隔示例平面可缩小比例绘制）
建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号
含保温层、外装饰材料厚度的建筑长度﹑宽度
轴网定位和墙体定位情况
室外空调板位置
雨水管布置
外墙面的开洞
预留洞：内外墙上所有留洞均应有水平和竖向定位；柱上留洞不仅在建筑图上标注，还应在结构图中采取相应措施，并注明。还应明确预留孔洞的大小、防水、防火、隔音处理的构造等级、做法
楼栋编号﹑楼梯编号
公共部分的强﹑弱电箱留洞以及消防栓箱留洞情况
特殊设计的部位如设缝﹑边单元户型平面异型平面节点情况
如果构造表达不清，应引出放大比例的平面节点图
组合平面可不标出家具情况，但应有洁具
1：50户型放大平面图
墙体材料图例
内墙定位
结构柱位详细尺寸及主要梁位置、高度
门窗定位；门窗细部构造尺寸
室内家具布置情况
空调室内外机位置及空调板尺寸、定位
电气开关插座定位
室内电话、有线电视、宽频接口定位
所有阳台应标明地漏并表示排水方向及坡度
厨房放大图，应标明：
橱柜、吊柜布置及尺寸
冰箱、洗衣机、热水器定位
洗涤盆、抽油烟机位
厨房四个面立面图，并表示墙面瓷砖的铺贴示意腰线定位
水表、煤气表定位
卫生间放大图，应标明：
化妆镜、化妆台（柜）定位及台盆尺寸
洗面盆、花洒、浴盆、大便器定位
淋浴杆、肥皂盒、毛巾架、手纸盒定位
地漏及地面找坡示意
卫生间四个面立面图，并表示墙面瓷砖的铺贴示意腰线定位
吊顶平面图；镜前灯为日光灯，设于吊顶内，以隔栅遮挡
如卫生间设电热水器，需标明位置
户内综合图
需详细标明的孔洞定位
空调机冷媒管洞
油烟机排烟孔洞
强排热水器排烟孔洞
天然气入户管洞
污水管排污孔
花园洋房厨房预留排气扇位
地漏定位
强弱电户内箱的预留洞的水平、竖向定位
应标明的设备管道
上下水管位置；特别是预埋在墙体中的给水立管位置
空调冷凝水立管位置
室外雨水立管位置
暖气、煤气立管定位；或分水器及管道定位
屋顶平面图：
女儿墙、檐口、天沟、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯间、天窗及天窗挡风板、出屋面的烟道、通风道、屋面上人孔、检修梯、室外消防楼梯、出屋面的台阶、及其他构筑物的定位、详图索引号、标高等
排水坡度、坡向以及雨水口、雨水管尺寸及定位
屋面特殊作法、结构反梁处预埋排水管或预留排水口的定位、尺寸、选材、及排水方向、泛水坡度
不同屋面的标高
屋顶上的变形缝应有明确的剖面做法，不能仅仅引用图集
屋顶、阳台排水应画出雨水管、冷凝水管、阳台排水管、地漏之间的定位详图。平面需表示排水管位置
地下室平面图
水、暖、电、气管线的地沟较简单、内容较少。不至影响建筑平面图的清晰程度时，可附带绘于建筑平面图上，否则须单独绘制地沟平面图沟详图需注明沟体平面内净宽度、沟底标高、坡度、坡向；采用通用图节点时，需标注索引号
立面图
立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高的标注，如屋面或女儿墙标高等；外墙的留洞应注尺寸与标高或高度尺寸（宽×高×深及定位关系尺寸）
平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度
在平面图上表达不清的窗编号
各部分装饰用料名称或代号，构造节点详图索引
各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出立面分色图。立面分色图要求在平面或立面展开图上绘制出各种材料的分界，标明材料分格
外墙的留洞尺寸与标高
总高度、分层高度、楼层及室外地坪标高；以及窗口、门口、檐口、雨罩、花台、平台标高
立面饰面材料选型及其他装饰构件和粉刷格线示意等
各部分构造、装饰节点详图索引，用料名称或符号
需表示清楚的局部构造、建筑装饰处理的1：50或1：20的详图
剖面图
应剖视位置应选在层高不同、层数不同、内外空间比较复杂，最有代表性的部位。建筑空间局部不同处，可绘制局部剖面
剖面图必须剖到楼梯。必须绘制1：50楼梯剖面详图
楼梯大样需标明：踏步高宽尺寸及平台尺寸标高，并注意净高合理性栏杆高度及选型；如有通窗或窗台高度低于400mm，则应做护栏
防滑条作法选型
室外地面、底层地（楼）面、地坑、地沟、机座、各层楼板、吊顶、屋架、 屋顶、出屋顶烟囱、天窗、挡风板、消防梯、檐口、女儿墙、门、窗、走道板、梁、铁轨、楼梯、台阶、坡道、散水、平台、阳台、雨蓬、洞口、墙裙、雨水管及其它装修等可见的内容
高度尺寸：
外部尺寸：门、窗、洞口高度、层间高度、总高度
内部尺寸：地坑深度、隔断、洞口、平台、吊顶等
标高
底层地面标高（±0.000），以上各层楼面、楼梯、平台标高、屋面板、屋面檐口、女儿墙顶、烟囱顶标高，高出屋面的水箱间、楼梯间、机房顶部标高，室外地面标高
底层以下的地下各层标高
节点构造详图索引号
外檐详图
必须绘制1：20外檐详图；外檐详图需标明
各层楼板及楼面垫层做法，楼地面、屋面做法
内外墙防潮层做法
檐口底标高及坡度斜率
窗帘盒、窗台板、吊顶等作相应表示
注意滴水及防水措施
其它节点详图：
空间结构转换处、例如侧檐、屋脊等的1：20节点详图
平立面图纸中尚未能清楚表示的一些局部构造、建筑装饰处理应专门绘制详图
楼栋单元入口大样图
重要节点，例如空调板、凸窗、基础管沟等的1：20节点详图
需绘制电梯详图、汽车坡道详图
立面拼贴
小剖面
栏杆大样
所有详图应注意索引编号与节点编号相符，一般水平尺寸应与轴线发生关系，垂直尺寸应与各层标高发生关系，所有尺寸与标高，应与立面图、剖面图相呼应
门窗大样及门窗表
所有门窗需统一编制门窗表，进行编号并注明选料，以保证施工备料中不发生混淆
门窗表应注明框料材料、壁厚、颜色及门窗数量、尺寸；并注意正反窗分类
结构
结构设计总说明
每一单项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面图上。
结构设计总说明应包括以下内容：
本工程结构设计的主要依据
设计0.000标高所对应的绝对标高值
图纸中标高、尺寸的单位
建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级
建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级人防工程的抗力等级
扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级
采用的设计荷载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值
所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位的材料提出特殊要求
对水池、地下室等有抗港要求的建（构）筑物的混凝土，说明抗渗等级，需作试漏的提出具体要求，在施工、期间存有上浮可能时，应提出抗浮措施
所采用的通用做法和标准构件图集；如有特殊构件需作结构性能检验时，应指出检验的方法与要求；们施工中应遵循的施工规范和注意事项 基础平面图
绘出定位轴线、基础构件（包括承台、基础梁等）的位置、尺寸、底标高、构件编号，基础底标高不同时，应绘出放坡示意
标明结构承重墙与墙垛、柱的位置与尺寸、编号，当为混凝土结构时，此项可另绘平面图，并注明断面变化关系尺寸
标明地沟、地坑和已定设备基础的平面位置、尺寸、标高，无地下室时上0.000标高以下的预留孔与理件的位置、尺寸、标高
提出沉降观测要求及测点布置（宜附测点构造详图）
说明中应包括基础持力层及基础进入持力层的深度，地基的承载能力特征值，基底及基槽回填土的处理措施与要求，以及对施工的有关要求等桩基应绘出桩位平面位置及定位尺寸，说明桩的类型和极顶标高、人士深度。桩端持力层及进入持力层的深度、成桩的施工要求、试桩要求和桩基的检测要求（若先做试桩时，应单独先绘制试桩定位平面图），注明单桩的允许极限承载力值
当采用人工复合地基时，应绘出复合地基的处理范围和深度，置换桩的平面布置及其材料和性能要求、构造祥图；注明复合地基的承载能力特征值及压缩模量等有关参数和检测要求
当复合地基另由有设计资质的单位设计时，主体设计方应明确提出对地基承载力特征值和变形值的控制要求
基础详图
无筋扩展基础应绘出剖面、基础圈梁、防潮层位置，并标注总尺寸、分尺寸、标高及定位尺寸
扩展基础应绘出平、剖面及配筋、基础垫层，标注总尺寸、分尺寸、标高及定位尺寸等
桩基应绘出承台梁剖面或承台板平面、剖面、垫层、配施，标注总尺寸、分尺寸、标高及定位尺寸，极构造详图（可另图绘制）及桩与承台的连接构造详图
筏基、箱基可参照现浇楼面梁、板详图的方法表示，但应绘出承重墙、柱的位置。当要求设后浇带时应表示其平面位置并绘制构造详图。对箱基和地下室基础，应绘出钢筋混凝土墙的平面、剖面及其配筋，当预留孔洞、预埋件较多或复杂时，可另绘墙的模板图
基础梁可参照现浇楼面梁详图方法表示
附加说明基础材料的品种、规格、性能。抗渗等级、垫层材料、杯口填充材料、钢筋保护层厚度及其他对施工的要求
（注：对形状简单、规则的无筋扩展基础、扩展基础、基础梁和承台板，也可用列表方法表示。）
结构平面图
一般建筑的结构平面图，均应有各层结构平面图及屋面结构平面图。具体内容为：
绘出定位轴线及梁、柱、承重墙、抗震构造柱等定位尺寸，并注明其编号和楼层标高
注明预制板的跨度方向、板号。数量及板底标高，标出预留洞大小及位置；预制梁、洞口过梁的位置和型号、梁底标高
现浇极应注明板厚、板面标高、配筋（亦可另给放大比例的配筋图，必要时应将现浇楼面模板图和配额图分别绘制），标高或极厚变化处绘局部剖面，有预留孔、埋件、已定设备基础时应示出规格与位置，洞边加强措施，当预留孔、埋件、设备基础复杂时亦可放大另绘
有圈梁时应注明位置、编号、标高，可用小比例绘制单线平面示意图楼梯间可绘斜线注明编号与所在详图号
电梯间应绘制机房结构平面布置（楼面与顶面）图，注明梁板编号、板的厚度与配筋、预留洞大小与位置、板面标高及吊钩平面位置与详图屋面结构平面布置图内容与楼层平面类同，当结构找坡时应标注屋面板的坡度、坡向、坡向起终点处的板面标高，当屋面上有留洞或其他设施时应绘出其位置、尺寸与详图，女儿墙或女儿墙构造柱的位置、编号及详图
当选用标准图中节点或另给节点构造详图时，应在平面图中注明详图索引号
单层空旷房屋应绘制构件布置图及屋面结构布置图，应有以下内容：构件布置应表示定位轴线，墙、柱。天桥、过梁、门楼、雨篷、柱间支撑、连系梁等的布置、编号、构件标高及详图索引号，并加注有关说明等
屋面结构布置图应表示定位轴线（可不绘墙、柱）、屋面结构构件的位置及编号、支撑系统布置及编号、预留孔洞的位置、尺寸、节点详图索引号，有关的说明等
钢筋混凝土构件详图
现浇构件（现浇梁、板、柱及墙等详图）应绘出：
纵剖面、长度、定位尺寸、标高及配筋，梁和板的支座；现浇的预应力混凝土构件尚应绘出预应力筋定位图并提出锚固要求
横剖面、定位尺寸、断面尺寸、配筋
需要时可增绘墙体立面
若钢筋较复杂不易表示清楚时，宜将钢筋分离绘出
对构件受力有影响的预留洞、预埋件，应注明其位置、尺寸、标高、洞边配筋及预埋件编号等
曲梁或平面折线梁宜增绘平面图，必要时可绘展开详图
一般的现浇结构的梁、柱、墙可采用"平面整体表示法"绘制，标注文字较密时，纵。横向梁宜分二幅平面绘制
除总说明已叙述外需特别说明的附加内容
预制构件应给出：
构件模板图，应表示模板尺寸、轴线关系、须留洞及预埋件位置、尺寸，预埋件编号、必要的标高等；后张预应力构件尚需表示预留孔道的定位尺寸、张拉端、锚固端等
构件配筋图：纵剖面表示钢筋形式、箍筋直径与间距，配筋复杂时宜将非预应力筋分离绘出；横剖面注明断面尺寸、钢筋规格、位置、数量等需作补充说明的内容
注：对形状简单、规则的现浇或预制构件，在满足上述规定前提下，可用列表法绘制。
节点构造详图
对于现浇钢筋混凝土结构应绘制节点构造详图（可采用标准设计通用详图集）
预制装配式结构的节点，梁、柱与墙体锚拉等详图应绘出平、剖面，注明相互定位关系，构件代号、连接材料、附加钢筋（或埋件）的规格、型号、性能、数量，并注明连接方法以及对施工安装、后浇混凝土的有关要求等
需作补充说明的内容
其他图纸
楼梯图：应绘出每层楼梯结构平面布置及剖面图，注明尺寸、构件代号、标高；梯梁、梯板详图（可用列表法绘制）
预埋件：应绘出其平面、侧面，注明尺寸、钢材和锚筋的规格、型号、性能、焊接要求
特种结构和构筑物：如水池、水箱、烟囱、烟道、管架、地沟、挡土墙、简仓、大型或特殊要求的设备基础、工作平台等，均宜单独绘图；应绘出平面、特征部位剖面及配筋，注明定位关系、尺寸、标高、材料品种和规格、型号、性能
建筑幕墙的结构设计文件
按有关规范规定，幕墙构件在竖向、水平荷载作用下的设计计算书。施工图纸，包括：
封面、目录（单另成册晨）
幕墙构件立面布置图，图中标注墙面材料、竖向和水平龙骨（或钢索）材料的品种、规格、型号、性能
墙材与龙骨、各向龙骨间的连接、安装详图
主龙骨与主体结构连接的构造详图及连接件的品种、规格、型号、性能注：当建筑幕墙的结构设计由有设计资质的幕墙公司按建筑设计要求承担设计时，主体结构设计人员应审查幕墙与相连的主体结构的安全性。钢结构
钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段
钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成
注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。
钢结构设计图
设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格
焊缝质量等级、防腐及防火措施
基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图
结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图
构件与节点详图
简单的钢梁、柱可用统一详图和列表法表示，注明采购当年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求
格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图
钢结构施工详图
根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
结构计算书（内部归档）
采用手算的结构计算书，应给出构件平面布置简图和计算简图；结构计算书内容宜完整、清楚，计算步骤要条理分明，引用数据有可靠依据，采用计算图表及不常用的计算公式，应注明其来源出处，构件编号、计算结果应与图纸一致
当采用计算机程序计算后，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可；总体输入信息、计算模型、几何简图、荷载简图和结果输出应整理成册
采用结构标准图或重复利用时，宜根据图集的说明，结合工程进行必要的核算工作，且应作为结构计算书的内容
所有计算书应校审，并由设计、校对、审核人在计算书封面上签字，作为技术文件归档
机电图纸深度（另详）
关注微信:dichan360 回复:万科自动获取万科资料……………………………………………………………………..
●回复〖目录〗就可获取最前沿的地产资料
●如果您觉得本文不错,欢迎分享给您的同行
●转载文章请阅读下面规则：
1.文章最后一行必须注明:
本文转自:微信公众号：dichan360
2.文章内图片上的LOGO不可更改
●版权问题可联系微信号:dichanlanren
● 欲看联盟的绝密资料，点击左下阅读原文
阅读原文举报
施工图设计深度规定 总平面设计 一、在施工图设计中，总平面专业设计，包括图纸目录、设计说明、设计图纸。 二、设计说明 一般工程分别写在有关的图纸上，列出主要技术经济指标表，注明设计依据、尺寸单位、比例、坐标及高程系统。 三、总平面图 1、保留的地形和地物。 2、测量坐标网、坐标值。 3、场地四界测量坐标（或定位尺寸），道路红线和建筑红线或用地红线的位 置。 4、场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名 称、层数。 5、建筑物、构筑物（人防工程、地下车库、油库、水池等隐蔽工程以虚线 表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的 定位（坐标或相互关系）尺寸。 7、指北针或风玫瑰图。 8.、总平面图应画图例。 四、竖向布置图 1、场地测量坐标网，坐标值。 2、场地四邻的道路、水面、地面的关键性标高。
3、建筑物、构筑物名称，室内外地面设计标高。 4、广场、停车场、运动场地的设计标高。 5、道路、排水沟的起点、变坡点、转折点和终点的设计标高，纵坡度、纵 坡距、关键性坐标，道路表明双面坡或单面坡。 6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7、指北针或风玫瑰图。 8、地面坡度用箭头表示。 五、详图：道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、 停车场等。（以上项目如另外委托作环境设计，本设计可不画。） 六、总图制图规定 1、计量单位： （1）总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐，详图宜以毫米为单位。 （2）建筑物、构筑物、道路的方位角，宜注写到“秒”。 （3）道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。 2、坐标注法： （1）总图应按上北下南方向绘制，可向左或右偏移，但不宜超过45°，x为南北方向轴向，x的增量在x轴线上； y为东西方向轴向，y的增量在y轴线上； （2）坐标网格应以细实线表示，测量坐标网应画成交叉十字线，坐标代号宜用“x、y”表示； （3）表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。 3、标高注法： （1）应以含有±0.00标高的平面和屋面标高平面分别作二张总平面图。 （2）总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对
精装修设计方案及施工图审图要点 一、方案阶段： 1.是否有封面图纸、图纸内容是否完整。 2.封面表题是否正确、时间是否正确。 3.是否有图纸目录、内容是否完整。 4.图纸目录编号、图纸名称、图号是否正确，与图纸是否一致。 5.是否对整个方案进行了系统的分析说：包括各指标说明、风格说明等。 6.是否有风格的色彩运用的分析，分析是否合理。 7.是否有风格的材质运用的分析，分析是否准确。 8.设计方案风格是否符合定位要求。 9.户型的优缺点分析是否准确。 10.销售流线是否顺畅，户型特点是否优化。 11.功能分区是否合理，功能安排是否齐全。 12.目标客户的设定及其性格特点的设置是否合理。 13.设计方案是否有创意、亮点。 14.是否有各空间效果示意，示意图片是否与风格相符。 15.是否有软装主要处理手法及方式的说明。 16.是否有风格软装及硬装的成本要求建议。 二、施工图阶段: 第1部分总体 1.是否有封面图纸、图纸内容是否完整。 2.封面表题是否正确、时间是否正确。 3.是否有图纸目录、内容是否完整。 4.图纸目录编号、图纸名称、图号是否正确，与图纸是否一致。 5.设计说明是否完整，是否有特殊符号说明等。 6.材料说明是否明确，使用要求是否详细准确。 7.材料说明是否明确，规格、性能等要求是否明确。 8.工艺要求是否完整。防潮、防水、防火等要求是否明确。 9.作图依据是否为最新版建筑施工图。
10.设计范围是否已经涵盖。 11.样板房除分户门以外，室内门（与销售协商）是否可取消。 12.是否有施工中的相关规范、材料运用、细节处理等进行说明。 13.施工图的材料标注与材料表及封样材料样板三者之间是否吻合。 14.选型材料规格、型号、品牌等是否完整。 15.石材选型等级是否明确、采购周期是否满足工程工期要求。 16.墙纸、墙布等选型品质是否满足要求，是否满足工期要求。 17.涂料、漆作、墙纸、石材、砖、装饰艺术材料等材料小样是否完整。 18.洁具选型是否完整、五金件选型是否完整实用。 19.洁具选型与整体硬装效果是否协调。 20.洁具选型性价比是否合理。 21.灯具选型是否完整。选型色彩、大小等是否与整体效果协调。 第2部分平面 1.原始平面图、平面布置图、平面尺寸图、地面铺装图等是否完整 2.尺寸、标高、材质标注、索引等标准是否清晰准确。 3.各空间尺度是否合理，使用是否方便。 4.各空间地面材质使用是否合理，施工难度会否太大。 5.大理石铺设是否分割合理 6.地砖排布是否合理 7.装饰面层是否已考虑室内外高差以及卫生间及厨房地面落低 8.卫生间是否考虑防水处理 9.建筑地漏位置是否恰当 10.各地面交接口材质处理是否合理。 11.所有地面材质是否有收口处理，收口是否合理。 第3部分天花 1.天棚布置图、天棚尺寸图、天棚灯具图是否完整。 2.尺寸、标高、材质标注、索引等标准是否清晰准确。 3.空间层高是否合理，灯具选型及照明是否合理。 4.吊顶高度是否满足灯具的安装要求 5.若有结构降板，吊顶是否已考虑在内
1、目的 保证设计质量和设计深度，结合本公司专业的设置情况，对园林与建筑工程设计文件编制深度的规定作适当补充和调整，特制定本规定。2、范围 适用于公司开发项目的景观施工图设计。 3、职责 吉林公司设计部负责本公司开发项目的景观施工图设计。 4、园林专业施工图设计文件编制深度规定 4.1封面 图幅与2＃图纸同。 4.2 设计总说明 （a）该项目工程量概述； （b）对照总体规划说明书提出全面技术分析和技术处理措施； （c）各专业设计配合关系中关键部位的控制要点； （d）材料、设备、造型、色彩选择的原则； （e）各分项工程需详加说明的分列于各分项图纸上； 4.3 总平面图 （a）总平面图应套在原地形图上绘制，准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相 互关系； （b）有准确的放样依据，关键定位点的地形坐标值，必要时可用方格网表示具体定点尺寸，方格网为2m X 2m—10mX10m， 方格网应与测量地形图的坐标格在方向上一致。以建筑为主 的庭院空间，方格网应与建筑主要轴线在方向上一致； （c）庭院或小型绿地要详细标出放样尺寸 （d）建筑设施名称，面积列表。 （e）指北针，详图索引，图纸比例1/200~1/500，庭院1/100，根据具体项目情况选择。 （f）根据项目具体情况，上述内容亦可分别出图。 4.4 竖向设计 （a）绘出原有地形地貌及现状标高； （b）准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系； （c）用等高线绘出地形改造后的起伏情况，注出各高程点的原有及设
计标高； （d）标出建筑物室内外设计标高； （e）标出构筑物标高，挡土墙上下标高，水体驳岸的岸顶标高，常水位标高，池底标高； （f）硬地标出中心及四周标高； （g）道路起止点、交叉点、变坡点、转弯点标高，纵向每10－30m 标出标高； （h）用箭头标出道路、硬地、绿地的排水坡向，用暗管排水时，标明雨水口位置； （i）土石方挖填范围，注出原地面标高，设计标高，填挖高度，填挖分界线，土方量调配平衡表； （j）指北针、图纸比例与总平面图同； （k）重点地段，地形变化复杂地段增加剖面图说明，标出关键部位标高。 4.5 道路广场设计 （a）硬地外轮廓，道路宽度线型控制尺寸均在总平面图上标明，如总图比例较小，每块硬地外轮廓可另行放大画出，注明总尺 寸及细部尺寸； （b）道路、硬地标高在竖向设计平面图上标明，考虑无障碍设计； （c）横剖面设计，标明道路，硬地从表层至基础层的具体做法； （d）局部设计，标明园路、硬地面层形式，具体尺寸； （e）标明不同宽度，不同形式路面交接点处理，道路与硬地交接点处理； （f）标明伸缩缝做法； （g）列出园路、硬地工程量总表； （h）作法说明，例如图中未详需加以说明的要点，如铺装缝允许尺寸，铺装地与道牙的衔接处理，规则形铺装地折点、转弯 处做法。 4.6 绿化种植设计 （a）图纸比例一般为1/200，简单工程1/500，庭院及配植精细的1/100； （b）图纸规格按国标CBJ1-86执行，图幅过大的，可分张分块绘制，图幅分块应以完整绿地为单位，并绘出周围的园路建筑等设 施，以便于衔接，并方便施工；
报规报审总平面施工图 对于规划报审用总平面图，应按政府规划主管部门规定的比例（一般为1：500，1:1000）绘制，但因建筑尺度较小难以表达完全下述内容要求时，则须另附以放大比例的总平面（一般大于1:500）。 1）原地形和地物（可单独表达，也可与新设计内容合并表达，表达方式应避免造成新设计内容辨识的不便）； 2）测量坐标网、坐标值。注明坐标及高程系统（一般不应采用场地建筑坐标值。 如不得已采用，应注明与测量坐标网的相互关系）； 3）建筑基地各角点的测量坐标（可辅以定位尺寸），用地红线（道路红线）和建筑控制线的位置； 4）建筑基地周边原有及规划道路的位置（主要坐标和定位尺寸），基地外主要建（构）筑物的位置、名称、层数； 5）建（构）筑物的名称或编号、层数、定位（坐标或相互关系尺寸，包括地上地下）； 6）建（构）筑物位置一般应表示首层平面轮廓，当以屋顶平面表示时，应同时将首层平面轮廓以虚线、色度（色块填充）等方式表示出来。地下建筑、油库、水池等隐蔽工程的范围以虚线、色度等易于区别的线形图例形式表示；7）应表示出建（构）筑物与基地周边建筑的间距； 8）建（构）筑物的层数、高度。建筑高度一般标注为室外地面至屋顶檐口或女儿墙的高度并宜予以说明； 9）防空地下室一般应单独绘制总平面图，以虚线、色度等方式表现出位置和范围、防护密闭门外的室内外通道并标出长度； 10）广场、停车场、运动场地、道路、汽车坡道、排水沟、挡土墙、护坡的定位（坐标或相互关系尺寸）； 11）建筑基地内外主要绝对标高，建筑室内外主要设计相对标高及绝对标高的关系； 12）基地出入口、建筑各出入口及名称； 13）指北针或风玫瑰图； 14）建筑物使用编号时，应列出“建筑物名称编号表”； 15）如当地规划报审有明确要求，列出主要技术经济指标（主要经济技术指标首先应列于设计说明中，而根据各地规划主管部门的要求，也可能需要在总平面图中同时列出，但列举的项目根据规划报审要求可以适当减少。）；16）各地规划管理部门的其它特殊要求。
暖通施工图设计深度要求 标签:空调系统风路转换采暖热负荷空调制冷系统 在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。 ⒈设计说明应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。 ⒉施工说明应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。采暖系统还应说明散热器型号。 ⒊图例一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。 ⒋设备表施工图阶段，型号、规格栏应注明详细的技术数据。 当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。 设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时(圆形风管注管径、矩形风管注宽×高)，应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后，一般按规定要求绘制平面图。 剖面图当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。 通风、空调、制冷机房平面图机房图应根据需要增大比例，绘出通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过
2009河北省施工图审查要点(结构专业第一部分) （二）房屋建筑结构专业 1.一般规定 1.1施工图审查应依据《中华人民共和国建筑法》、《中华人民共和国防震减灾法》、《中华人民共和国节约能源法》、《建筑工程质量管理条例》、《建筑工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》、《超限高层建筑工程抗震设防专项审查技术要点》（建质[2006]220号）等国家法律法规的规定及河北省《房屋建筑和市政基础设施工程施工图文件审查管理实施办法》、《河北省房屋建筑和市政基础设施工程施工图设计文件审查要点》等地方法规、文件的规定；应依据国家及河北省现行的技术标准、规范、规程（有效版本）。 1.2施工图审查机构对勘察文件和施工图技术文件（计算书、施工图、设计变更通知）进行审查，技术性审查包括以下主要内容： 1.2.1 勘察文件中工程设计所需的岩土技术参数的可靠性，勘察文件内容的完整性、适用性和可靠性。不允许在无“岩土工程勘察报告”的情况下进行地基基础设计，也不允许仅参照相邻建筑物的地质勘查报告进行地基基础设计。 1.2.2 建筑物地基基础和主体结构的安全性和合理性。 ；是否符合相关主管部门批件的要求；是否符合业主设计任务书中的合法要求；是否符合强制性标准、规范的要求。 1.2.4 采用计算软件进行计算的，其软件是否经过有关部门的鉴定，计算模型是否与实际相符，计算输入数据是否准确，输出结果是否可靠。 ，计算书是否完整、正确。 ，有无审查意见及审查通过的相关批件，并应以专家审查论证结论意见为施工图审查依据。，是否按鉴定报告结论进行设计。 ，设计图由有资质的设计单位编制。施工详图通常由有资质的钢结构制作单位根据设计图纸编制，也可由设计单位分阶段编制。施工图审查仅审查钢结构设计图部分。 ，内容是否符合以上技术审查内容的要求。 程序性审查详见本要点第二部分“程序性审查和政策性审查”。 1.3本要点所依据的标准、规范为国家现行标准、规范。若遇国家标准、规范调整，相关内容应以调整后的有效版本执行。 1.4外省市的规程标准未经河北省建设厅批准认可不能作为我省施工图审查的依据。 1. 5本要点所采用的抗震规范均指：GB50011-2001（2008年版）。 1.6施工图审查时，设计文件应满足以下各章、节要求。 2 设计文件内容及深度 2.1施工图设计文件应包含图纸目录、设计说明、设计图纸及计算书。 2.2设计文件内容及深度按建设部《建筑工程设计文件编制深度规定》（2008年版）第4章
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
建筑施工图纸审图方法和要点（精全） 在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。因此，施工图纸会审是工程施工前的一项必不可少的重要工作。 现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容： 一、单位工程建筑图、结构图与建筑总平面图一致性的审查 主要审查建筑总平面图中单位工程的控制轴线点座标值、标
高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。 另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。 二、单位工程建筑施工图的审查 单位工程建筑施工图审查主要从以下五个方面进行： 1、审查各层平面图在同一轴线标注是否对应。查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。 2、审查上下各层平面图中，门窗位置、洞口尺寸是否一致。对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。在实际施工中，经常看到在装饰
中海地产vs万科集团标杆企业深度研究报告 （2013版） 九舍会智库 目录 1.盈利能力(多|省) 2.营运能力(快) 3.偿债能力(稳) 4.成长能力(好) 5.财务报表(资产负债|利润|现金流) 6.员工数据(构成|人均效益|薪酬) 7.项目数据(构成|销售) 8.参考资料(赠阅)
企业经营数据(2012年度)
【参考资料】 房地产智库(九舍会),百万文库,26大类,批量赠阅： 【企业管理】宏观,市场,行业,企管,人力,财务,风控；【项目管理】项管,质量,进度,成本,合同,信息,报建； 【项目开发】立项,策划,设计,采购,施工,广告,租售；【产业经营】物管,住宅,商业,工业,旅游； 房地产智库(九舍会)赠阅：万科,保利,恒大,中海,万达,华润,绿城,龙湖…房地产百万文库,助您构建企业和个人知识库！2013加400,840,8848,批量赠阅以下文档；网盘自助下载！助您成功！ 【万科集团】 房地产智库,赠阅：万科集团_3000亿战略目标和13个核心高层的微妙关系_2011年.doc 房地产智库,赠阅：万科集团_RT艺术人文新城市平台整体策略.ppt 房地产智库,赠阅：万科集团_万科万达十年双雄_2010年.doc 房地产智库,赠阅：万科集团_万科恒大的资金链分析_2010年.doc 房地产智库,赠阅：万科集团_上市公司风险评估.xls 房地产智库,赠阅：万科集团_专访副总裁毛大庆_2010年_财富生活.pdf 房地产智库,赠阅：万科集团_产品库的构建从客户到产品.ppt 房地产智库,赠阅：万科集团_产品战略_2008年.ppt 房地产智库,赠阅：万科集团_产品战略实施.ppt 房地产智库,赠阅：万科集团_人力资源年度目标计划表.xls 房地产智库,赠阅：万科集团_从万科历程看房地产客户关系管理_2008年.ppt 房地产智库,赠阅：万科集团_以客户细分实现产品增值的营销策略.pdf 房地产智库,赠阅：万科集团_企业品牌战略研究_2008年.pdf 房地产智库,赠阅：万科集团_企业文化_2010年.doc 房地产智库,赠阅：万科集团_企业文化和品牌.ppt 房地产智库,赠阅：万科集团_企业文化案例.doc 房地产智库,赠阅：万科集团_企业研究_营收超万科目标世界500强_2009年_高通智库.pdf 房地产智库,赠阅：万科集团_企业研究_龙头房企的策略_2010年_高通智库.pdf 房地产智库,赠阅：万科集团_住宅与商业物业定价模型含附件.ppt 房地产智库,赠阅：万科集团_住宅产业化战略与实践_2010年_副总裁毛大庆.ppt 房地产智库,赠阅：万科集团_住宅施工图设计指引.doc 房地产智库,赠阅：万科集团_住宅施工图设计标准_2010年.pdf 房地产智库,赠阅：万科集团_住宅标准化研究_含附件.ppt 房地产智库,赠阅：万科集团_住宅标准化规划设计模式及物业管理建议.pdf 房地产智库,赠阅：万科集团_住宅精装精细化设计及万科精装修设计解析_博志成.ppt 房地产智库,赠阅：万科集团_住宅项目合理工期计算表.xls 房地产智库,赠阅：万科集团_住宅项目常见风险分类清单.doc 房地产智库,赠阅：万科集团_住宅项目施工合理工期计算表.xls 房地产智库,赠阅：万科集团_信息平台及系统方案_2010年_新宇.ppt 房地产智库,赠阅：万科集团_借鉴万科项目拓展相关经验_道然.ppt 房地产智库,赠阅：万科集团_内部控制制度.doc 房地产智库,赠阅：万科集团_内部控制审计表单.xls 房地产智库,赠阅：万科集团_内部控制自我评价报告_2010年.pdf
2012级房地产职业学院营销与策划专业 龙 湖 U 城 市 场 调 查 报 告 系部名称营销系 班级名称营销与策划1班 学生梁梦蝶、赵钰韬、周凌云、王浩指导教师费文美
摘要 龙湖地产择址大学城，继东桥郡、睿城、花千树之后，2010年再著鸿篇——龙湖U城，汇就龙湖16年开发精髓，再谱大学城风尚生活华章龙湖U城占地886亩，背靠缙云山脉，紧邻重大、川美、重师及引地铁1号线和轻轨7号线，大学城、微电园、台资信息园、物流园、城市中心区5大片区环伺。为了解消费者对房屋的需求，以及龙湖U城开盘以来消费者的接受程度,从而进行了本次调研。 本次调研采用问卷调研法，选择重庆市沙坪坝区大学城及陈家桥区域，调查的方式采用不定点拦截发放问卷，共发放100份问卷，回收100份，其中有效问卷80份。最后运用excel表格进行问卷数据录入及分析。 调查结果显示，大多数人都是通过朋友介绍以及报纸广告了解龙湖U城的，其中18-31岁这个年龄阶段的消费者居多，他们购买住房的因素为满足居住要求及改善住房条件的这类消费者占大多数，其中一年内购买住房的消费者居多，根据调查显示他们的职业为公司职员以及务农的消费者居多，出行工具大多以私家车与公交车为主，地理位置、产品价格、周边配套是他们购买住房主要的因素。
目录 一、背景简介 (1) 二、调研目的 (1) 三、调查方法 (1) （一）调研对象 (1) （二）数据来源 (2) （三）调研实施过程 (2) 1、调研方法 (2) 2、调研区域 (2) 3、调研时间 (2) 4、调研结果 (2) （四）数据处理方法及工具 (2) 四、调研结果 (2) （一）企业市场现状 (2) （二）市场环境分析 (3) （三）产品分析 (3) 1、龙湖U城简介 (3) 2、龙湖U城的广告语分析 (5) 3、消费者对龙湖U城的认知分析 (5)
城市道路工程施工图设计文件组成内容及编制深度要求 1 设计说明书 初步设计批复等依据文件。 执行初步设计批复情况，如有改变初步设计的内容时需说明改变部分的内容、原因和依据。 采用的施工规范、规程和工程验收标准。 设计概要 工程范围、工程规模及主要工程内容。 平纵线形设计技术要点。 设计横断面及与地上杆线、地下管线的配合关系。 路基、路面、挡墙及涵洞等工程设计。 1）路基设计及边沟、边坡特殊设计。 2）路面结构设计包括：设计标准、设计弯沉值、结构组合型式及采取的技术措施(含主、辅路及人行步道)。 3）挡墙及涵洞采用通用图或特殊设计。 4）雨水口布置及道路路面排水措施。 5）交通工程设施设计。 6）照明工程设计。 7）环境工程设计。 8）其它设计情况。 9）采用新技术、新材料、新设备及新工艺等情况。 10）需要特殊说明的问题。 施工注意事项 1）施工前准备工作，包括拆迁、征地、迁移障碍物等。 2）管线升降、挪移、加固、予埋与其它市政管线的协调配合。 3）新技术、新材料等的施工方法及特殊路段或构筑物的做法和要求。 4）重要或有危险性的现况地下管线(电力、电信、燃气等应有准确位置和高程)，施工时应注意的事项。 5）对施工的特殊要求。 2 施工图预算 根据实际情况编写，有无施工图预算委托。 3 工程数量和材料用量表 4 设计图纸 平面总体设计图：比尺1:2000～1:10000，内容同初步设计要求。 平面设计图：比尺1:500～1:1000，包含规划道路中线与施工中线坐标、平曲线要素、机动车道、辅路(非机动车道)、人行道(路肩)及道路各部尺寸、港湾停靠站、人行通道或人行天桥位置尺寸，道路与沿线相交道路及建筑进出口的处理方式，道路交通标志和标线及交通安全设施的位置与尺寸，桥隧、立交的平面布置与尺寸，各种杆、管线和附属构筑物的位置和尺寸，拆迁房屋、挪移杆线、征地范围等。
第一条施工图的设计深度要求 施工图的设计深度应满足以下要求： 1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。 第二条施工图设计说明的内容 1、设计依据及设计要求：应注明采用的设计规范、设计标准及其它设计依据。 2、设计范围：应说明红线范围内设计内容。 3、标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐还是绝对坐标；如为相对坐标，须说明采用的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括：铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求：强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。 第三条总图专业设计深度 1、总图专业图纸应包括：景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。 2、景观总平面图 （1）景观总平面图应包括的内容： A、标示用地红线。（用粗虚线表示） B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置。（建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线） C、标示主道路、园路、广场、小品、绿化、停车场位置和名称。当有地下车库时，地下车库位置用中粗虚线表示出来。 D、标示指北针，图名及绘图比例。 E、以图例方式表示全园性设施。 （2）对于面积较大、内容较复杂的总平面图，通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则，但一个工程项目中应统一）。 3、铺装及索引总图 （1）铺装及索引总图应包括的内容 A、标示铺装分格示意。 B、标示道路、园路铺装的材质及颜色。
中煤国际工程集团重庆设计研究院 民用建筑工程初步设计文件图纸深度规定 ( 修订版) 中煤国际工程集团重庆设计研究院 二○○九年十一月 初步设计图纸深度要求
一总平面 1、区域位置图( 根据需要绘制) 2、总平面图 1) 保留的地形和地物 2) 测量坐标网、坐标值, 场地范围的测量坐标( 或定位尺寸) , 道路红线、建筑红线或用地界线。 3) 场地四邻原有及规划道路的位置( 主要坐标或定位尺寸) 和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4) 建筑物、构筑物的位置( 人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示) , 其中主要建筑物、构筑物应标注坐标( 或定位尺寸) 、名称( 或编号) 、层数; 总平面图中应准确表示建筑物外轮廓线。 5) 道路、广场的主要坐标( 或定位尺寸) , 停车场及停车位, 必要时加绘交通流线示意; 6) 绿化、景观及休闲设施的布置示意, 围墙、大门的布置图。 7) 指北针或风玫瑰图。 8) 主要技术经济指标表。 9) 说明栏内注写: 尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称( 如为场地建筑坐标网时, 应说明其测量坐标网的换算关系) , 补充图例及其它必要的说明等。 3、消防分析图 ( 1) 在已完成的总平面布置图上表示, 主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场( 高层为18m×18m小高层为15m×15m) , 消防扑救场地范围及坡度, 范围: 建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度, 场地进深高层围18m, 小高层可15m, 此范围内必须设有直通室外的楼梯或直通楼梯间的出口, 场地坡度不大于5%。
施工图审查常见问题分析 坡地建筑地下室一侧外墙兼做挡土墙，一侧临空，在正常使用阶段，建筑受到土压力侧向作用，地震时水平力叠加。设计应另设永久挡土结构与主体地下室脱开。 天然地基持力层承载力很大，但浅层填土不均匀，厚度变化大。常见一些设计（“九岛梦都”基础设计地基承载力按240Kpa），要求挖至持力层后用砂石分层回填至基底。请注意一般分层回填碾压的砂石层垫层承载力难以达到180KPa以上。 桩基工程设计应提出终止打桩的控制条件。一般按“双控”：桩长、最后压桩力或贯入度（应参照静载试桩的最终压桩值）两个控制条件要求。桩基施工图还应明确±0.00的绝对标高、桩顶标高，以及对工程桩的检测要求。由于地质条件，土层分布的复杂性，仅按桩长控制，存在安全隐患。 剪力墙结构中，一字形剪力墙端头应设端柱或翼墙。常见一些剪力墙结构中，剪力墙端部无柱，也无翼墙，其上支承楼层梁。这种设计应修改，审查不能通过。托柱转换问题。 施工图审查常见的一种问题是，仅单向设托柱梁，另外一个方向不设梁或仅设构造梁。2010抗震规范规定：托柱转换梁“应具有整体多重传递重力荷载途径”。至少两个方向设梁。 框架核心筒结构楼板配筋：楼盖外角宜设双层双向钢筋（“高 规”9.1.5）。单层单向配筋率不宜小于0.3%，钢筋直径不应小于8mm，间距不应大于150mm，配筋范围不宜小于外框架（或外筒）至内筒外墙中距的1/3和 3m。很多的设计未注意这项要求，需引起注意。 框架-核心筒结构的周边柱必须设置框架梁（“高规”9.2.4强条）。常见的问题是结构布置受到建筑立面的影响，往往平面上有缺口，框架梁不能交圈，不能形成完整的外框架，这是结构体系问题，应修改调整。 同一楼层不应同时是薄弱层（楼层受剪承载力小于相邻上一楼层的80%）与软弱层（侧向刚度小于相邻上一层的70%或其上相邻三个楼层侧向刚度平均值的80%）。 单层工业厂房，常见不符规范的设计问题： （1）抗震规范规定：屋盖支撑杆件宜用型钢 （9.1.17-5）；柱向支撑杆件应采用型钢 （9.1.22-1（3）），支撑形式宜采用交叉 式，其斜杆与水平面的交角不宜大于55度。很多设计采用园钢筋，不符抗震规范。 （2）下柱支撑的下节点和构造措施，应保证将
建筑施工图设计规及深度规定 一版面 1、以标准层图副大小为基准，一般情况下只一种高度大小图副。长度加长增加一种。特殊情 况特殊对待。 2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改 家具图库以给定的家具图库图层为准。 3、打印线宽控制 墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25. 详图线宽控制？ 4、封闭阳台为三根线表示、不封闭阳台为两根线表示。 5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。 二平面图 1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号； 各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。 2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种； 总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。 定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。 外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系； 4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。即都与轴线发生关系。 5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。 钢筋混凝土墙应表示为异形柱，不允粗单线绘制。 部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸； 6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注） 7、门窗编号要注全。“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图； 8、门的开启向和形式应在平面图上区别表示： 1000以下门的开启式为单扇半开，1200及以上为双扇半开 户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待 9、室外、各层楼地面均应标注标高； 10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。 11、房间名称——各类建筑的平面均应注明房间名称或编号； 12、房间面积——住宅单元放大平面应注出各房间使用面积、阳台面积，在图中注明各单元平面的使用面积、阳台面积和、建筑面积、本层建筑面积，其他类建筑各层平面亦宜在图名下注出建筑面积；
室内设计施工图深度要求 为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面 二：设计及施工说明 三：图例索引表 四：材质索引表 五：图纸目录 六：平面系统图 七：立面详图 八：细部节点剖面放大详图 九：门表详图 十：线条放大列表详图 上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。现对室内设计施工图所需图纸结构及顺序做以下深度要求： 一：图纸封面须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。 二：设计及施工说明须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。 三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。 四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。 五：图纸目录须完整、准确的表达：图纸的序号、图纸的图号、图纸的名称、图纸的比例、图纸的图幅等。 六：平面系统图平面系统图包含但不仅限于下列图目：原始建筑平面图、原始建筑梁位图、平面家具布置图、墙体尺寸定位图、天花布置图、地坪布置图、天花尺寸图、灯具
房地产开发施工图阶段审图要点 深圳南山地产樊玉珠 1、建筑专业施工图纸核查要点 （1）. 房屋的开间、进深、层高、平面布局等是否满足《设计任务书》的要求。 （2）. 建筑说明和装修材料表是否有错漏或交待不清。 （3）. 平面图中分尺寸与总尺寸是否吻合，各隔间尺寸的标注及每间平面的布局，平面相互交叉关系尺寸是否交待清楚；注意轴线与柱子、墙体的关系尺寸；核查立面图中每层标高、 门窗位置与平面图是否相符；注意核查剖面图中各层标高，特别是交叉层的标高以及交 叉层的处理；立面图中应标明门窗的标高；结构梁、柱、板的表示等。 （4）. 校对上电梯机房和上屋面的标高尺寸；上屋面处的平台标高要略高于屋面最上层面层标高，防止雨水倒泛；标准层以上电梯机房或屋面注意横梁是否碰头，标高要核准。（5）. 楼梯踏步的高宽、平台宽度不宜小于梯段宽度；封闭式剪刀楼梯两面开门；如利用剪刀楼梯间作为排烟时，必须有对外的窗户等。 （6）. 屋面工程防水、隔热、泛水等设计是否符合规范或《设计任务书》的要求要求。（7）. 配合设备专业，必须在建筑图上表示的开洞和予埋件是否有遗漏。尤其注意对空调留洞及冷凝水管的处理。 （8）. 门窗表中的数量、尺寸、型号必须与平面图核对，有否遗漏或差错。 （9）. 如有地下车库，需注意汽车入库道与自行车入库道的不同，同时要设有避免雨水进库的集水坑。 （10）. 外阳台和卫生间的地坪比室内要低。 （11）. 屋顶避雷装置的设计是否符合规范。 （12）. 图纸必须交待的节点有无遗漏。 （13）. 图纸中采用的标准图集，一律要注明标准图集的型号。 建筑节点作法是否与上海万科《施工技术操作细则》中的规定有冲突 2、结构专业施工图纸核查要点 （1）. 结构总说明(核对地质勘察报告)，校对基础部分的设计。 （2）. 复核各类结构构件的尺寸是否齐全，用料设计是否符合设计规范和抗震要求。 （3）. 校核所有平面中各项分尺寸和外包总尺寸以及每层结构平面的标高。 （4）. 校对所有结构构件的设计钢筋和构造钢筋以及洞口加固钢筋，主次梁交接处须加箍或吊筋，柱与墙、扶手与墙的联接筋等是否表示完整。
析说施工图设计——代序 随着我国经济建设的蓬勃发展，作为支柱产业之一的建筑业日新月异，建筑设计市场也因之兴旺起来，国家、集体及私人设计单位竞争激烈。面对这种局面，建筑方案的设计能否出奇制胜，固然成为设计单位取得设计权的重要保证，但施工图的设计能力与质量，同样成为设计单位整体水平的体现。 然而，有些建筑师却只热衷于方案设计，视施工图设计为雕虫小技，难以展现自己的才华。这种片面认识，主要是由于对施工图设计的下述特点缺乏了解所致。 一、施工图设计的严肃性 施工图是设计单位最终的“技术产品”，是进行建筑施工的依据，对建设项目建成后的质量及效果，负有相应的技术与法律责任。因此，常说“必须按图施工”。未经原设计单位的同意，任何个人和部门不得擅自修改施工图纸。经协商或要求后，同意修改的，也应由原设计单位编制补充设计文件，如变更通知单、变更图、修改图等，与原施工图一起形成完整的施工图设计文件，并应归档备查。 即便是在建筑物竣工投入使用后，施工图也是对该建筑进行维护、修缮、更新、改建、扩建的基础资料。特别是一旦发生质量或使用事故，施工图则是判断技术与法律责任的主要根据。 因此，《中华人民共和国建筑法》第五十六条中规定：“……设计文件应当符合有关法律、行政法规的规定和建筑工程质量、安全标准、建筑工程勘察、设计技术规范以及合同的约定。设计文件选用的建筑材料、建筑构配件和设备，应当注明其规格、型号、性能等技术指标，其质量要求必须符合国家规定的标准”。 二、施工图设计的承前性 建筑工程设计分为方案设计、初步设计和施工图设计3个阶段(小型和技术简单者，可以方案设计代替初步设计，简化为两个阶段)。其实质可以认为是从宏观到微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续，前者是后者的依据。就施工图设计论，它必须以方案与初步设计为依据，忠实于既定的基本构思和设计原则。如有重大修改变化时，应对施工草图进行审定确认或者调整初步设计，甚至重做再审。 值得提醒的是：为了保证施工图设计的顺利进行，开始前除充分准备内部作业所需的技术资料外，还应协助业主落实并提供必要的设计基础资料(详见附录二)。否则往往欲速而不达。难免返工! 由此可见，建筑师只有参与施工图设计，通过本工种和其他工种间反复推敲、协调的量化过程，才能深化、修正、完善最初的建筑构思。也即首先确保施工图设计不变形，才能使建筑竣工后“不走样”! 三、施工图设计的复杂性 就一般民用建筑而言，如果说建筑方案的优劣，主要取决于建筑师构思的水平。那么建筑施工图的优劣，不仅取决于处理好建筑工种本身的技术问题，同时更取决于各工种之间的配合协作。诚然，建筑工种在施工图设计阶段，仍然处于“龙头”地位，因为建筑的总体布局、平面构成、空间处理、立面造型、色彩用料、细部构造以及功能、防火、节能
