[选取日期]
冷拔无缝钢管常见的缺陷特征产生的原因
及预防和消除方法
2010年10月08日
孟相欣

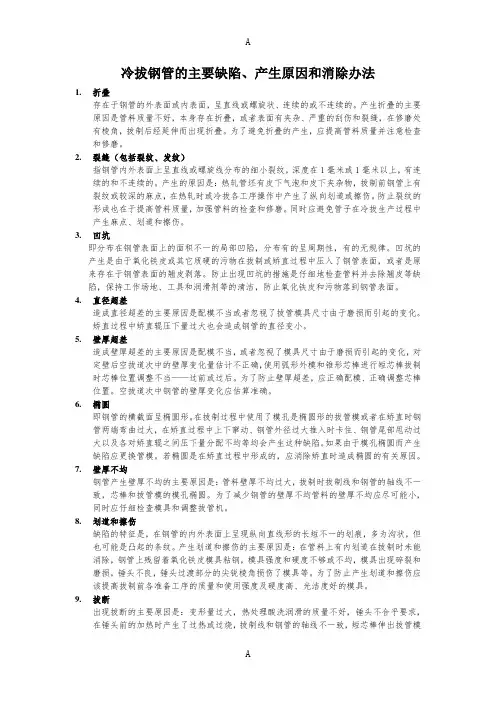

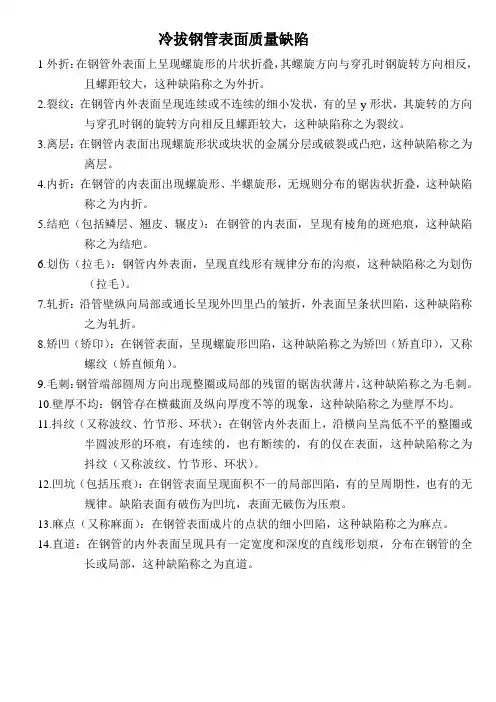

冷拔无缝钢管常见的缺陷特征
产生的原因及预防和消除方法

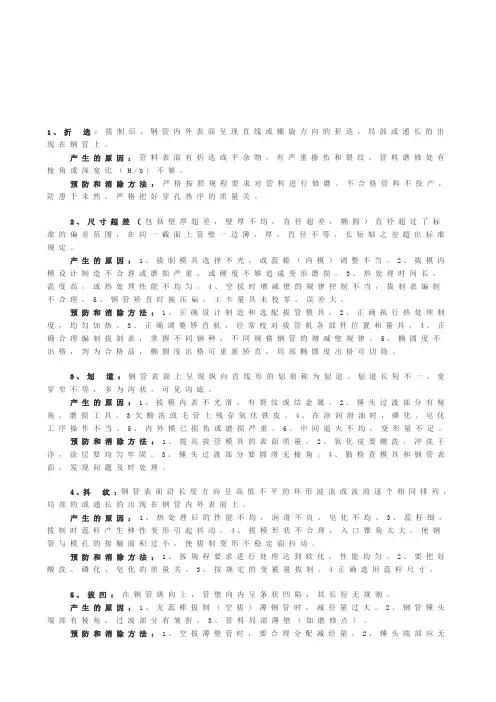

一、折迭
拔制后，钢管内外表面呈现直线或螺旋方向的折迭，局部或通长的出现在钢管上。
产生的原因：管料表面有折迭或夹杂物，有严重擦伤和裂纹，管料磨修处有棱角或深宽比（H／b）不够。
预防和消除方法：严格把好穿孔热轧质量关。
二、尺寸超差（包括壁厚超差，壁厚不均，直径超差，椭圆偏心）
直径超过了标准的偏差，在同一截面上管壁一边薄，一边厚，直径不等，长短轴之差超出标准规定。
产生的原因：1、拔制模具选择不当，或芯棒（内模）调整不当。2、内外模设计制造不合理或磨损严重，或硬度不够造成变形磨损。3、热处理时间长，温度高，或热处理性能不均匀。4、增减壁的规律控制不当。5、拔制表编制不合格。6、钢管矫直时被压扁，造成误差较大。
预防和消除方法：1、正确设计和选配拔管模具。2、正确执行热处理制度，均匀加热。3、正确调制矫直机，经常校对拔管机各部件和量具。
4、掌握不同钢种、不同规格钢管的增减壁规律。
5、正确合理编制拔制表。
6、椭圆度出格可重新矫直，局部椭圆度出格可切除。
三、划道
钢管表面上呈现纵向直线的划痕称为划道，划道长短不一，宽窄不等，多为沟状，可见沟底。
产生的原因：1、拔模表面不光滑，有裂纹或粘结金属。2、锤头过度部分有棱角，工具磨损。3、欠酸洗或毛管上残存氧化铁皮。4、磷化、皂化工序操作不当。5、内外模以损坏或磨损严重。6、中间退火不均，变形量不足。
预防和消除方法：1、提高拔管模具的表面质量。2、钢管酸洗后，氧化铁皮要冲洗干净。3、锤头过度部分要圆滑无棱角。4勤检查模具和钢管的表面，发现问题及时处理。
四、斗纹
钢管表面沿长度方向呈高低不平的环形波浪或波浪逐个相同排列，局部或通长出现在钢管内外表面上。
产生的原因：1、热处理后的性能不均，热轧时低温钢造成性能不均。2、酸洗后冲洗不干净，磷化不良导致皂化不均。3、芯杆细，拔制时芯杆产生弹性变形引起抖动。4、拔模形状不合理，入口锥角太大，使钢管与模孔的接触面积过小，使拔制拔制变形不稳定而抖动。
预防和消除方法：1、按操作规程要求进行热处理，达到软化性能均匀。
2、要把好酸洗、磷化、皂化的质量关。
3、按规定的变形量拔制。
4、正确选用芯杆尺寸。
五、拔凹
在钢管纵向上，管壁向内呈条状凹陷，其长短无规则。
产生的原因：1、无芯棒拔制（空拔）薄壁钢管时，减径量过大。2、钢管锤头端部有棱角或过度部分有皱折且变形量过大。3、管料局部璧薄（如修磨点）。
预防和消除方法：1、空拔薄壁管时，要合理分配减径量。2、锤头端部应无棱角和皱折。3、对管料表面的局部缺陷进行清理。
六、开裂（纵裂）
钢管呈现穿透管壁的纵向裂开，有通长局部裂开。
产生的原因：1、压下量过大，连拔道次过多，管料加工硬化严重，空拔尤甚。2、热处理不当，造成管料塑性不一致或加工硬化未全部消除。3、钢管拔制后未及时热处理。4、塑性低的钢种较易开裂。
预防和消除方法：1、合理编制拔制表。2、合金钢管和连拔钢管要及时进行热处理。3、按工艺要求进行热处理，冷却速度要合理控制，使其性能均匀，消除加工硬化。
七、过酸洗(硫酸)
钢管表面呈现孔状、芝麻状裂口，轻重程度不同，一般外表面比内表面严重。
产生的原因：1、钢管表面氧化皮厚度不均，疏松与牢固程度不同。2、酸洗时间过长。3、酸液浓度低，硫酸亚铁含量高，在酸洗温度过高的情况下，容易过酸洗。4、酸液浓度不均，溶液不流动，腐蚀不均。
预防和消除方法：1、正确执行酸洗技术操作规程。2、掌握好热处理操作，防止钢管表面氧化铁皮厚薄不均。3、严格贯彻勤吊勤看勤检查，防止过酸洗。
八、麻点（麻面、麻坑）
钢管表面成片的细点状凹坑，局部或连续的出现在钢管表面上。
产生的原因：1、热处理生成氧化皮过厚（过烧），在矫直时氧化铁皮压入或剥落后产生麻点。2、酸洗后残留氧化铁皮或皂化液中有脏物，拔后产生麻点。3、管子酸洗后，停放时间过长生锈腐蚀造成麻面。4、钢管表面有油污，热处理时聚结成油点在加热时烧成麻面。
预防和消除方法：1、装炉时按钢种要求正确执行热处理制度。2、坚持快速周转。3、酸洗做到不过洗、不欠洗，酸洗后及时拔制。
九、拔制断裂
拔制时产生尖锐的怪叫声或间断规律的“噔噔……”声，内外模具拉毛，钢管内外表面拉伤，缺少润滑效果、拔机拔制时负荷增大等造成钢管横向断裂。产生的原因：1、酸洗碳化（氢脆），造成钢管拔制断裂。2、磷化不达标，磷化过度（太老）造成磷化膜脱落，失去润滑目的，即产生冷拔时怪叫不断。3、磷化过轻，则润滑不能在钢管表面形成附着，即产生间断规律的“噔噔……”声，造成模具和钢管内外表面拉伤，拔机拔制时负荷增大。4、润滑温度太低或太高，浓度不足润滑剂吸附不足或润滑剂被酸化失去润滑效果。
预防和消除方法：1、严格控制酸洗浓度、温度、时间，勤冲洗、换水。
2、经常检查磷化液的总酸度和游离酸度，确保磷化酸比正常。
3、控制润滑温度、浓度，保持工作液的清洁，免除酸化。
4、检查变形量、内外模具是否达标。
孟相欣
2010年10月08日
一、铆钉铆接的6种类型： 1、冲压铆接：较早兴起、研究较早的传统铆接技术。人工锤击、机器冲压对轴向进行施加铆接力（多为冲击力）。缺点：假如铆接所需铆接力较大，难以铆接较大直径的铆钉。冲击式铆接的铆接质量不高，噪音大，工作环境较差。 2、碾压铆接：碾压铆接过程中铆接凸模(铆杆)与铆钉轴线呈锐夹角，其在做特定的运动轨迹时也有向下压的运动，使铆钉头部受到连续局部均匀的碾压作用后形成所需铆接形状。可分为径向式和摆碾式。相对传统的铆钉铆接，碾压铆接在铆接过程中，无相对滑动无冲击，铆接质量高、能耗低（铆接力小、效率高），噪音和振动小，可以铆接多种材料。实用范围广，即可用于有铆钉铆接、也可用于无铆钉铆接，而且对于许多难铆材料和特殊接头形状可胜任。只要按照所需的铆接来改变铆接凸模的形状。 3、哈克拉铆钉（HUCK）铆接：利用虎克定律原理，用拉铆钉专用设备将结合件夹紧后，将套环的金属挤压并充满到带有多条环状沟槽的栓柱凹槽内，使套环与栓柱严密结合的一种紧固方式。优点：夹紧力高、抗振和抗疲劳性能好、工作效率高。缺点：铆钉较长较重，制造难度和价格相对传统铆钉铆接贵一些，主要适合于附加值高、载荷要求较高等行业。HUCK紧固件是目前世界上唯一不需要扭力而产生紧固力的紧固件。其紧固力大小取决于螺杆直径大小及相配套的套环。重型载货汽车应用比较多。 图1 哈克拉铆钉铆接过程 4、锌合金铆钉旋转法：利用铆钉材料的熔点低和摩擦生热的原理，在铆钉旋转钻入板料时互相摩擦，使材料局部变热软化，增加塑性，形成墩头，从而达到铆合的目的。优点：铆接前不需要预先钻孔，相对工艺简单，操作方便。铆接的产品美观，劳动强度低，生产效率高。缺点：铆钉制造价格贵，并且铆接过程还要考虑冷却的因素。
结疤(seam) 钢材表面缺陷之一，表现为产品表面有疤状金属薄片。常呈舌、块或鱼鳞状，且呈不规则分布。(见图)结疤的大小不一，深浅不等，下面常有夹杂物。轧制时产生的结疤称为轧疤，其分布部位、形状和大小基本一致，缺陷下面有较多的氧化铁皮。一般冶金产品表面不允许有结疤。结疤产生的原因是：(1)注锭操作不当，使散流或飞溅的钢液粘于模壁，被氧化后贴在钢锭表面，不能与钢锭基体焊合； (2)钢锭表面存在粘模、凸包、网纹、重皮、翻皮等缺陷。在轧制中形成结疤； (3)轧钢过程中，成品孔前某道次因刮伤形成的表面飞翅粘附在轧件表面上，或轧槽磨损严重，轧件形成凸包再轧制造成。防止和消除办法有：(1)改善注锭和整模操作，加强炼钢工序原材料管理，提高钢锭质量；(2)加强钢锭质量检查，不合格钢锭不投产；(3)加强钢坯质量检查，对有结疤缺陷的钢坯必须在清除合格后投产；(4)防止轧低温钢、避免轧槽掉肉，严格轧辊刻痕操作；(5)及时更换磨损严重的导卫板和轧槽，避免轧件刮伤。 白斑(white spot) 在酸浸横向试样上呈现的大小不等白色点状的内部缺陷。白斑的形状不规则，表面光滑并略有凸起，多出现在尺寸较大和合金含量高的轧材和锻件的中心部位。产生白斑的原因是化学成分不均、成分偏析和某些合金元素聚集。缺陷处因不易腐蚀故在酸浸试样上呈现为白色斑点。防止白斑的办法是采用炉外精炼、吹氩搅拌，以均匀成分，采用连铸技术或控制钢锭的冷却速度，可防止液析。
分层(pipe lamination) 金属基体上存在的大片组织结构分离，是金属塑性加工产品的一种内部缺陷。分离面平行于加工表面，纵横断面上均呈现为长一裂缝，裂缝中有少量非金属夹杂和偏析，破坏了金属基 体的完整性。分层是由于缩孔、内裂、气泡等缺陷经塑性加工而延伸、拉长，又未能焊合形成的。(见图) 发纹(hair crack) 钢材表面缺陷之一，表现为在产品表面有发状细纹。比裂纹浅而短，顺轧制方向分散或成簇分布。发纹是产品一般允许存在的缺陷，但其深度应符合有关标准规定。 发纹产生的原因是：(1)钢锭皮下气泡、皮下夹杂在轧制中暴露；(2)坯料原有裂纹；(3)在蓝脆区(250～300℃)剪切钢材产生蓝脆发纹。防止和消除办法有：(1)加强坯料的验收检查，不合格坯料不投产；(2)尽可能增大原料断面，增加锭材压缩比，并采用合适的加热、压下和冷却制度；(3)严禁在蓝脆温度区剪切产品。
注塑件常见品质问题及原因分析、解决方法 一、注塑件常见品质问题 塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下： 1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。 2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。 3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。 4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。 5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。 6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。 7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。 8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。
9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。 10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。 11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。 12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。 13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。 14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。 15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。 16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。 17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。 18、顶白/顶高：注塑件表面有明显发白或高出原平面。 19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。 20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁 二、常见品质（缺陷）问题产生原因 1、色差： ①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。 ②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。 ③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。 ④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。
[选取日期] 冷拔无缝钢管常见的缺陷特征产生的原因 及预防和消除方法 2010年10月08日 孟相欣
冷拔无缝钢管常见的缺陷特征 产生的原因及预防和消除方法 一、折迭 拔制后，钢管内外表面呈现直线或螺旋方向的折迭，局部或通长的出现在钢管上。 产生的原因：管料表面有折迭或夹杂物，有严重擦伤和裂纹，管料磨修处有棱角或深宽比（H／b）不够。 预防和消除方法：严格把好穿孔热轧质量关。 二、尺寸超差（包括壁厚超差，壁厚不均，直径超差，椭圆偏心） 直径超过了标准的偏差，在同一截面上管壁一边薄，一边厚，直径不等，长短轴之差超出标准规定。 产生的原因：1、拔制模具选择不当，或芯棒（内模）调整不当。2、内外模设计制造不合理或磨损严重，或硬度不够造成变形磨损。3、热处理时间长，温度高，或热处理性能不均匀。4、增减壁的规律控制不当。5、拔制表编制不合格。6、钢管矫直时被压扁，造成误差较大。 预防和消除方法：1、正确设计和选配拔管模具。2、正确执行热处理制度，均匀加热。3、正确调制矫直机，经常校对拔管机各部件和量具。 4、掌握不同钢种、不同规格钢管的增减壁规律。 5、正确合理编制拔制表。 6、椭圆度出格可重新矫直，局部椭圆度出格可切除。 三、划道 钢管表面上呈现纵向直线的划痕称为划道，划道长短不一，宽窄不等，多为沟状，可见沟底。
产生的原因：1、拔模表面不光滑，有裂纹或粘结金属。2、锤头过度部分有棱角，工具磨损。3、欠酸洗或毛管上残存氧化铁皮。4、磷化、皂化工序操作不当。5、内外模以损坏或磨损严重。6、中间退火不均，变形量不足。 预防和消除方法：1、提高拔管模具的表面质量。2、钢管酸洗后，氧化铁皮要冲洗干净。3、锤头过度部分要圆滑无棱角。4勤检查模具和钢管的表面，发现问题及时处理。 四、斗纹 钢管表面沿长度方向呈高低不平的环形波浪或波浪逐个相同排列，局部或通长出现在钢管内外表面上。 产生的原因：1、热处理后的性能不均，热轧时低温钢造成性能不均。2、酸洗后冲洗不干净，磷化不良导致皂化不均。3、芯杆细，拔制时芯杆产生弹性变形引起抖动。4、拔模形状不合理，入口锥角太大，使钢管与模孔的接触面积过小，使拔制拔制变形不稳定而抖动。 预防和消除方法：1、按操作规程要求进行热处理，达到软化性能均匀。 2、要把好酸洗、磷化、皂化的质量关。 3、按规定的变形量拔制。 4、正确选用芯杆尺寸。 五、拔凹 在钢管纵向上，管壁向内呈条状凹陷，其长短无规则。 产生的原因：1、无芯棒拔制（空拔）薄壁钢管时，减径量过大。2、钢管锤头端部有棱角或过度部分有皱折且变形量过大。3、管料局部璧薄（如修磨点）。 预防和消除方法：1、空拔薄壁管时，要合理分配减径量。2、锤头端部应无棱角和皱折。3、对管料表面的局部缺陷进行清理。
注塑件常见成型缺陷及解决方案 在注塑成型加式过程中，可能由于原材料处理不好、塑件或模具设计不合理、操作工没有掌握合适的工艺操作条件，或者因机械方面的原因，常常使塑件产品短射、凹痕、飞边、困气、开裂、翘曲变形等成型缺陷。 塑件在成型过程中出现的各种注塑缺陷，主要有：短射，困气，发脆，烧焦，飞边，分层起皮，喷流痕，流痕，雾斑（浇口晕），银纹（水花纹），凹痕，熔接痕，成型周期过长，翘曲变形，分析了问题产生的可能原因，从原材料、塑件或模具设计、成型工艺等各方面，提出解决方案。 一.短射 短射是指模具型腔不能被完全充满的一种现象。 短射形成原因： 1、模温、料温或注塑压力和速度过低 2、原料塑化不均 3、排气不良 4、原料流动性不足 5、制件太薄或浇口尺寸太小 6、聚合物熔体由于结构设计不合理导致过早固化 短射解决方案： 材料:选用流动性更好的材料 模具设计: 1、填充薄壁之前先填充厚壁，避免出现滞留现象 2、增加浇口数量和流道尺寸，减少流程比及流动阻力 3、排气口的位置和尺寸设置适当，避免出现排气不良的现象 注塑机: 1、检查止逆阀和料筒内壁是否磨损严重 2、检查加料口是否有料或是否架桥 工艺条件: 1、增大注塑压力和注塑速度,增强剪切热 2、增大注塑量 3、增大料筒温度和模具温度 二.困气 困气是指空气被困在型腔内而使制件产生气泡。 困气形成原因： 它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。困在型腔内气体不能被及时排出，易导致出现表面起泡，制件内部夹气，注塑不满等现象。 困气解决方案： 结构设计:减少厚度的不一致，尽量保证壁厚均匀 模具设计: 1、在最后填充的地方增设排气口 2、重新设计浇口和流道系统 工艺条件: 1、降低最后一级注塑速度. 2、增加模温
工程常见质量缺陷图例库（门窗工程）
制表人仇臻瑜、琴制表日期2007.7 版本 1 编号门窗工程－1 门窗立口不正 返回主要原因分析： 土建结构施工尺寸存在较大偏差 导致后果： 门窗固定后出现窗口向或向外倾斜，影响美观效果、防碍灵活开启，甚至造成门窗渗漏 防治措施： 1、检查门窗洞口本身是否倾斜； 2、安装前应在洞口弹出立口的安装线，照 线立口； 3、正式锚固前要检查窗口是否垂直，如发 现问题应及时修正后才能与洞口正式锚固； 固定铁件间距不正确 （固定点间距大于60cm或与墙角、铝窗中挺间距大于18cm） 返回主要原因分析： 施工单位质量意识淡薄 导致后果： 影响窗框与墙体的连接强度 防治措施： 应要求施工单位严格按规要求设置固定点 30cm
制表人仇臻瑜、琴制表日期2007.7 版本 1 编号门窗工程－2 射钉未固定在牢固位置 返回主要原因分析： 砼预埋块未放置或放置位置与铝合金门窗窗型不匹配 导致后果： 门窗安装不牢固 防治措施： 应要求总包单位参照窗型图，在砖墙合理设置砼预埋件；若无图纸，其间距应适当减小 固定件未直接固定在砼构件上 返回主要原因分析： 施工工序不正确 导致后果： 安装不牢固 防治措施： 固定件应设置在砼墙或砼预埋块上，不能设置在水泥砂浆等不稳固的地方，应在施工中随时检查，存在违规操作的部位须在隐蔽工程前整改完毕
制表人仇臻瑜、琴制表日期2007.7 版本 1 编号门窗工程－3 门窗扇关闭不严 返回主要原因分析： 部分门窗限位配件未及时安装，导致门窗无法关闭严密 导致后果： 影响门窗水密性、气密性指标 防治措施： 1、及时安装门窗限位配件 2、交房前针对门窗工程进行仔细检查，及 时采取整改措施 返回主要原因分析： 土建结构尺寸偏差过大 导致后果： 安装不牢固； 存在渗漏隐患 防治措施： 应在土建施工时控制好模板工程的质量，避免出现门窗洞尺寸偏差过大；门窗安装前应测量洞口尺寸，存在偏差的应及时修补，偏差过大的修补应先报方案，经设计及监理认可后方可实施
市政管道工程常见质量问题、预防和处理措施 ⑴排水管道安装位置偏移、积水 ①现象 管线中心线和高程出现超过允许偏差，出现积水，与上下游不能顺接。 ②原因分析 施工测量时控制精度低，误差大，导致高程、位置出现较大偏差。同时，施工中因混凝土浇筑不规范、雨季沟槽泡水导致漂管，造成管道的位移和积水。 ③预防措施 测量放线的质量控制：测量员定出管道中心线及检查井位置后，要进行复测，确认无误后才能进行下步施工。 严格混凝土浇筑管理，做好管道的固定；雨季施工时及时回填沟槽，配备足够的排水设备，防止沟槽积水。 ⑵管道渗水、漏水 ①现象 管道漏水、渗水，管道和检查井周围土体受水浸泡，路面等发生沉陷。 ②原因分析 A施工中由于地基不均匀下沉，穿线管道断裂或接口开裂，导致管道渗水。 B管材质量差，管道存在裂缝或局部混凝土松散，抗渗能力差，从而产生漏水。 C管道接口施工质量差，管道在外力作用下产生破损或接口开裂引起管道渗水。
③预防措施 A严格管材进场验收，对其进行抽检试验，发现不合格管材，立即进行隔离、标识，并且按照不合格控制程序进行处理。 B安装完成管道接口后，对管道接口进行检查；回填土完成后再检查一遍。发现问题立即采取措施，确保管道的密封性。 C采用法兰和胶圈接口时，安装应按照施工方案严格控制上、下游管道接装长度、中心位移偏差及管节接缝宽度和深度。 ⑶砌体检查井渗漏 ①现象 检查井渗漏，导致检查井井周路基沉陷，闭水试验不符合要求，导致地下水被污染。 ②原因分析 井墙砌砖通缝、砂浆不饱满、抹面空鼓裂缝；砌块内混凝土填充不密实。。 ③预防措施 严格控制井墙的砌筑质量。井壁必须竖直，不得有通缝；灰浆要饱满，每砌筑一层砖后，用1:1水泥浆灌缝，砖缝要平整；抹面要压光，不得有空鼓、裂缝等现象。 砌块内用高流动性的细石混凝土填充，振捣密实。 处治措施：进行返工返修，防水堵漏，严重情况下，拆除检查井重新进行施工。 ⑷HDPE聚乙烯装配式检查井渗漏 ①现象
龙源期刊网 https://www.doczj.com/doc/208580835.html, 注塑成型制品常见缺陷及预防措施 作者：徐丽瑜 来源：《知识文库》2016年第04期 一、注塑成型加工在制造业中的应用 塑料加工工艺一般包括：注塑成型、挤塑成型、压塑成型、吹塑成型。因为注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品所以被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，其生产总数占整个塑料成型设备20%-30%，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。从涵盖的行 业范围及生产总数已经反映了注塑成型工艺在制造业中的地位举足轻重。 我国注塑机行业的技术在近几年进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得明显进步。我国注塑成型一般以热固性塑料为主，而热塑性塑料的注塑加工在近年也取得了很大的进步。但国内由于精密制品比较少，复合制品基本没有，因而很少配置机械手，反映国内整体要求相对比较低，与西方国家差距较大，对制品的质量要求还未提高到相应水平，也反映了我国的生产还处在劳动密集型经济。 二、注塑制品的常见缺陷及预防措施 因为制品的质量直接影响到企业的效益，而如果制品中存在缺陷，企业需要派工人进行返工，把制品粉碎后重新加工或者是直接报废，这会提高企业的生产成本。而产品的质量又直接地影响企业形象与诚信度，要把一切质量问题解决在出厂前。而一般的一线工人只负责观察塑件是否能正常脱模，面对塑件出现大批量的缺陷，他们无法纠正。所以为了提高效益，技术人员必须在发现制品缺陷后，及时地进行预防纠正，以及在生产中不断地优化生产工艺、修整模具，以免带来更大的亏损。下面介绍几种注塑制品常见缺陷及预防措施： 1、变形 （1）模具温度太高，冷却不足：首先考虑延长冷却时间，检查冷却管道循环水是否正常运作。如果延长冷却时间无法解决，就应考虑模具冷却系统的设计是否合理。在塑件横截面积大或在浇注口等温度较高的位置要设计比较集中的冷却管道，而在容易冷却的部位应进行缓慢冷却，尽量使塑件各部位冷却均匀。 （2）分子取向不均衡：塑化后的塑料被注射进入型腔内，在型腔中流动的过程中，分子取向是不可避免的，但如果分子取向存在方向上的差异就容易导致塑件翘曲变形。如果在塑件发生分子取向不均衡后，再通过外力改变其翘曲变形的现状，通常是只有短暂效果，基本是不
注塑成型常见缺陷分析
注塑成型常见缺陷分析 打不满工艺问题：塑化温度太低、喷嘴温度太低、注塑时间太短、注塑速度太慢、模温太低。模具问题：流道太小、浇口太小、浇口位置不合理、排气不良、型腔内有杂物 原材料问题：流动性太差、混有杂物。 飞边工艺问题：塑化温度过高、注塑时间过长、加料量太多、注塑压力过高、模温太高、模板间有杂物。模具问题：模具变形、型芯与型腔配合尺寸有误差、模板组合不平行、排气槽过深。 设备问题：模板不平行、模板闭合不紧。 原材料问题：流动性过高。 变形工艺条件方面：料温过高，模温过高，保压时间太短，冷却时间太短强行脱模。模具方面：浇口位置不当，浇口数量不够，顶出位置不当使受力不均 流痕工艺条件方面：料温太低未完全塑化、注塑速度太低、注塑压力太小、保压压力不够、模温太低、注塑量不足。 模具方面：浇口太小、浇口数量太少、流道浇口粗糙、型面光洁度差。 设备方面：温控后系统失灵、油泵压力下降。 原材料方面：含挥发物太多，流动性太差，混入杂料 气泡工艺条件方面：注塑压力低、保压压力不够、保压时间不够、料温过高。模具方面：排气不良、浇口位置不合理、浇口尺寸太小。 原材料方面：含水分未干燥或干燥时间不够、收缩率过大。 缩坑工艺条件方面：加料量不足、注塑时间过短保压时间过短、料温过高、模温过高、冷却时间太短。模具方面：流道太细小、浇口太小、排气不良。 设备方面：注塑压力不够、喷嘴堵有异物。 原材料方面：收缩率过大 尺寸不稳定工艺条件方面：注塑压力过低、料筒温度过高、保压时间变动、注塑周期不稳模温太高。模具方面：浇口尺寸不均、型腔尺寸不准、型芯松动、模温太高或未设水道。 原材料方面：牌号品种有变动、颗粒大小不均、含有挥发性物质。
塑胶注塑产品常见缺陷有哪些 塑胶注塑产品常见缺陷有哪些, 制品质量包括内部质量和表观质量,内部质量包括内应力,冲击强度,制品收缩,熔合强度等,我们下面讲述的是制品常见的各种表观缺陷: 一.凹陷,缩孔,气孔 1.产生原因:原料吸湿性太大,干燥不好,制品壁厚不均,模腔压力不足或没有把存于腔内的空气排除而形成阻隔使熔体不能与模具表面全部按触,或因物料冷却速率降低其使制品表面出现严重凹陷,而缩孔位置多发生 在筋表面和远离浇口位置. 2.防止办法:在制品设计方面要防止由于筋造成壁厚不均,在选择材料方面选取收缩率小的材料,模具方面在壁厚地方开设支流道,工艺方面要降低模温,熔体温度.增加注射压力、保压时间和注射量,对容易发生缩孔的地方加强冷却,增加浇口截面尺寸. 二.无光泽,冷白,搓伤及皱纹 1.产生原因:这类缺陷的产生大都是因为模具温度过低,聚合物熔体温度过高, 冷却过快所致.当熔体还在充模时,在型腔壁上就形成了很硬的壳.壳层受到各种力的作用使之泛白变浑,严重者壳层可能被撕破和皱纹.产生此类现象的另一个原因是熔体在模内发生了不规则的脉动流动,如在浇口尺寸很小,注射速度又很大时,聚合物熔体细流射入模腔,细射流经过一段时间表面己冷却再与后续熔体熔合时,就会出现此类缺陷. 2.防止办法:提高模具温度,加大流道,浇口. 三.银丝与剥层 1.产生原因:在充满时,波前峰析出挥发性气体,这些气体往往是物料受热分解 出来的,气体分布在制品表面,就留下银纹,当物料含湿量过大时,加热会产生水蒸气,
塑化时由于螺杆工作不利,物料所挟带的空气不能排出也会产生银纹,在某些情况下,大气泡被拉长成扁气泡覆盖在制品表面上,使制品表面剥层.有时从料筒至喷嘴的温度梯度太大使剪切过大也会产生银丝. 2.防止办法:选择好干燥设备和干燥工艺,将含湿量降到最低值.工艺方面降低 熔体温度,提高模温,稳定喷嘴温度,加大背压,模具方面加开排气槽. 四.烧焦,暗纹及暗斑 1.产生原因:暗纹或暗斑出现多是因物料过热分解而引起,有的是因为塑化不均匀,从外观上看呈暗斑痕,有的是因为异物所致,冲模时模内空气压缩,温度升高产生烧焦,多发生在熔合缝处. 2.防止办法:物料干燥充分,降低熔体温度,提高背压,模具方面改善排气. 五.翘曲,变形 1.产生原因:聚合物的组织相应力,机械应力,热胀冷缩应力(温度应力)残余在 制品内部所致,一般结晶型比非结晶型大. 2.防止办法:减小取向,增大浇口尺寸,适当降低熔体和模具温度,加大注射速率,适当延长注射保压时间,减小浇口处压力,制品方面结构合理,改善脱模斜度表面粗糙度.顶出位置,面积等. 六.龟裂 1.产生原因:分子链在应力作用下沿力的方向上排列的裂纹,当脱模顶出力不平衡时,脱模造成真空吸力引起龟裂 2.防止办法:采用消除内应力的工艺办法,如提高熔体温度和模具温度,降低注 射力,采用退火处理等七.熔合缝 1.产生原因:两股以上的熔体合拢时,波前锋受到异物阻隔气体杂质所形成. 2.防止办法:适当提高模具温度和熔体温度,提高注射力和注射速度,模具上加 开排气,增设冷料井,调整片等. 八.溢边
冲裁件常见的缺陷有： 毛刺、制件表面翘曲不平，尺寸精度超差等。 ㈠毛刺 在冲裁加工中，产生不同程度的毛刺，一般来讲是很难避免的。其影响因素有以下几方面。 1?间隙 冲裁间隙过大、过小或不均匀，均可产生毛刺。造成间隙过大、过小和不均匀的因素有： ⑴模具工作部分的尺寸精度不符合冲模图纸的规定。 ⑵凸模或凹模有反梢（反锥），使冲裁过程中的间隙发生了变化。 ⑶导向部分间隙大。如导柱与衬套的配合间隙或斜楔冲裁的导向板间间隙过大均能引起冲裁过程中间隙的变化。 ⑷装配误差。如凸模与凸模固定板装配垂直，或者凸模与固定板孔配合部分已磨损，或者是固定凸模或凹模位置的定位销位置不准，都会造成凸模与凹模相对位置发生偏差而使间隙不均。 ⑸安装误差。如冲模上下底板表面在安装时未擦干净，或上模螺钉紧固不当而引起工作部分倾斜。 ⑹冲模结构不合理。如冲模或冲模工作部分刚度不够，在冲裁过程中发生变形而影响间隙的变化。或者缺乏用以抵消在冲裁过程中产生侧向力的反侧压块，使工作部分产生了相对移位。 ⑺压力机导轨间隙过大，滑块底面与工作台的平行度不好，或者滑块的运动方向与压床台面的垂直度不好。 ⑻板料的瓢曲度大，在冲裁过程中，使直径较小的凸模发生倾斜。 2.刃口钝
磨损或啃伤冲件。 3.定位高度不当 修边冲孔时，如果制件深度低于定位高度时，在冲裁过程中，制件形状与刃口就会不服贴而产生毛刺。 4.模具结构不当 由于缺乏必要的压料装置，在单面冲裁时，尤其是厚板在冲裁过程中会产生较大的拉应力，使金属纤维伸长并拉断，导致冲裁裂面粗糙，出现较大的毛刺。 毛刺的产生，不仅在以后的变形工序容易引起开裂，而且给板料分层和送料造成困维，并加剧刃口磨损，降低模具的使用寿命以及产生铆接间隙或焊穿、焊不牢等缺陷。毛刺还会在生产和使用过程中划伤操作者，威胁人身安全。如果在制件上已经出现了允许范围外的毛刺，就应当予以消除。消除毛刺的方法最常用的是滚光。产生的原因： 1?冲裁间隙大。间隙过大，很容易产生翘曲。 2.凹模洞口有反梢。制件在通过尺寸小的部位时，外同向中心压缩，从而产生弯曲。 3制件本身产生的翘曲。当制件形状复杂时，制件周围的剪切力就不均匀，而使制件出现翘曲。解决的办法是增大压料力，冲裁前压紧，然后象精冲那样冲裁，能取得良好的效果。 4材料内部应力产生的翘曲。板料在轧制、卷绕时产生的内部应力在冲裁后转移到表面时，制件将出现翘曲，所以这种应力在加工前就将其消除。可以通过矫平机矫平或退火来消除，也可在加工后矫平。 5.由于油、空气、杂物产生翘曲。在冲模和制件之间有油、空气、杂物等压迫制件时，制件将产生翘曲，特别是对薄料，软材料影响较大。 ㈢尺寸精度超差 1.模具刃口尺寸制造超差
塑胶注塑不良的分析以及处理措施 注塑成型部分 注塑定型时发生不良现象的原因 *模具的缺陷 *塑料树脂的缺陷 *不适合的成型条件 *产品设计上的问题 *对成型机性能的过大评价 *周围环境的变化 1. 破裂白化 广义的破裂包括破裂及细微破裂的Crazing。按产生的原因可以分为机械性破裂与化学应力破裂。 [1]机械性破裂（Mechanical Crack） 作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。为了防止破裂的产生，在进行产品设计时，须引起注意。设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。 [2]化学应力破裂（ESC Crack） 化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了部应力，致使总应力值高出塑料的破坏强度而产生的破裂。 化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。 为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。 2. 熔接线 成型品表面形成细线的现象。 熔接线发生在注塑成型时熔融树脂合流的地方。熔融树脂填充凝固后，树脂互相遇合的界面显示在表面上，致使强度及外观降低。出现在具有两个以上Gate的产品中或Hole﹑厚度
市政管道工程常见质量问题、预防与处理措施 ⑴排水管道安装位置偏移、积水 ①现象 管线中心线与高程出现超过允许偏差,出现积水,与上下游不能顺接。 ②原因分析 施工测量时控制精度低,误差大,导致高程、位置出现较大偏差。同时,施工中因混凝土浇筑不规范、雨季沟槽泡水导致漂管,造成管道得位移与积水。 ③预防措施 测量放线得质量控制:测量员定出管道中心线及检查井位置后,要进行复测,确认无误后才能进行下步施工。 严格混凝土浇筑管理,做好管道得固定;雨季施工时及时回填沟槽,配备足够得排水设备,防止沟槽积水。 ⑵管道渗水、漏水 ①现象 管道漏水、渗水,管道与检查井周围土体受水浸泡,路面等发生沉陷。 ②原因分析 A施工中由于地基不均匀下沉,穿线管道断裂或接口开裂,导致管道渗水。 B管材质量差,管道存在裂缝或局部混凝土松散,抗渗能力差,从而产生漏水。 C管道接口施工质量差,管道在外力作用下产生破损或接口开裂引起管道渗水。 ③预防措施 A严格管材进场验收,对其进行抽检试验,发现不合格管材,立即进行隔离、标识,并且按照不合格控制程序进行处理。 B安装完成管道接口后,对管道接口进行检查;回填土完成后再检查一遍。发现问题立即采取措施,确保管道得密封性。 C采用法兰与胶圈接口时,安装应按照施工方案严格控制上、下游管道接装长度、中心位移偏差及管节接缝宽度与深度。 ⑶砌体检查井渗漏 ①现象 检查井渗漏,导致检查井井周路基沉陷,闭水试验不符合要求,导致地下水被污染。
②原因分析 井墙砌砖通缝、砂浆不饱满、抹面空鼓裂缝;砌块内混凝土填充不密实。。 ③预防措施 严格控制井墙得砌筑质量。井壁必须竖直,不得有通缝;灰浆要饱满,每砌筑一层砖后,用1:1水泥浆灌缝,砖缝要平整;抹面要压光,不得有空鼓、裂缝等现象。 砌块内用高流动性得细石混凝土填充,振捣密实。 处治措施:进行返工返修,防水堵漏,严重情况下,拆除检查井重新进行施工。 ⑷HDPE聚乙烯装配式检查井渗漏 ①现象 检查井与管道接口处焊接部位损坏,马鞍接头出现倒坡,接口渗漏。 ②原因分析 施工前接口未清理干净;检查井井座与管道连接安装顺序不符合安装要求。 马鞍接头得安装,未采用专用工具在井壁上开孔,安装马鞍接头倒坡;检查井座与管线不同轴,坡度不一致。 ③预防措施 A 接口前,先检查胶圈就是否配套完好,确认胶圈得安放位置然后将接口范围得工作面用棉纱清理干净,不得有泥土等杂物。 B接口作业时,先将橡胶圈严密地套在一侧管口,调整另一侧管使两侧管在同一轴线上,然后套上橡胶圈,调整橡胶圈接圈使其与管外壁结合紧密,最后套外固管箍。 C检查井井座与管道连接安装顺序应先从接户管上游段起始安装,按照井→管→井顺序安装,逐渐向下游支管、干管延伸。 D井座与汇入管、排水管连接需要变径,采用异径接头连接时,当汇入管管径小于井座接口管径时,应管顶平接,排出管接口大于下游管道时,管道连接应管内底平接。 E马鞍接头得安装,应根据井筒尺寸与连接管道得直径采用专用工具在井壁上开孔,安装马鞍接头不准倒坡。 ④处治措施 A检查井与管道接口处渗漏水,查找原因,对渗漏水处进行处理。 B接口处焊接损坏,拔出接口处管道,重新进行接口施工。 C马鞍接头出现倒坡,拆开倒坡处,重新进行焊接施工。
1薄壁注塑件常见缺陷分析 1 缺料成品得细小部位、角落处无法完全成型, 因模具加工不到位或就是排气不畅，成型上由于注射剂量或压力不够等原因, 设计缺陷(肉厚不足)修正缺料处模具，采取或改良排气措施，加肉厚, 浇口改善(加大浇口, 增加浇口) 加大注射剂量增加注射压力等 2 缩水常发生于成形品壁厚或肉厚不均处，因热熔塑料冷却或固化收缩不同而致，如肋得背面、有侧壁得边缘、ＢOSS柱得背面偷肉, 但至少保留2／3得肉厚；加粗鎏道、加大浇口;加排气升高料温加大注射压力延长保压时间等 3表面影像常发生于经过偷肉得ＢOSＳ柱、或筋得背面,或就是由于型芯、顶针设计过高造成应力痕降低火山口；修正型芯、顶针；母模面喷砂处理，降低模面亮度降低注射速度减小注射压力等 4 气纹发生于进浇口处, 多由于模温不高,注射速度、压力过高,进浇口设置不当, 进浇时塑料碰到扰流结构变更进浇口，流道打光, 流道冷料区加大,进浇口加大，表面加咬花(通过调机或修模赶结合线亦可) 升高模温降低注射速度减小注射压力等 5结合线发生于两股料流汇合处,如两个进浇口得料流交合，绕过型芯得料流交合，由于料温下降、排气不良所致变更进浇口，加冷料井，开排气槽或公模面咬花等升高料温升高模温等 6 毛边常发生公母模得结合处,由于合模不良所致，或就是模面边角加工不当，成型上常由于锁模力不够,料温、压力过高等修正模具 重新合模增加锁模力(CHECＫ射出机台吨位就是否足够）降低料温减小注射压力减少保压时间降低保压压力等 ７变形细长件、面积大得薄壁件、或就是结构不对称得较大成品由于成型时冷却应力不均或顶出受力不一所致修正顶针；设置起张紧作用得拉料销等；必要时公模加咬花调节变形调整公母模模温降低保压等（小件变形得调节主要靠压力大小及时间﹐大件变形得调节一般靠模温） 8 表面不洁模具表面粗糙，对于PC料，有时由于模温过高，模面有残胶, 油渍清理模面, 打光处理降低模温等９拉白易发生于成形品薄壁转角处或就是薄壁ＲＩB根部,由于脱模时受力不良造成,顶针设置不当或就是拔模斜度不够。加大转角处Ｒ角;增大脱模角度；增加顶针或就是加大其截面积;模面打光; 顶针或斜销打光降低射速 减小注射压力降低保压及时间等 11 拉模表现为脱模不良或模伤、拉花，主要由于拔模斜度不够或模面粗糙，成型条件也有影响增大拔模角度；模面打光;粘母模面时可以增加/变更拉料销, 牛角进料时注意牛角Φ径, 公模加咬花减小注射压力降低保压及时间等 10气孔透明成品PC料成形时容易出现, 由于注塑过程中气体未排尽，模具设计不当或就是成型条件不当都有影响增加排气 变更浇口(进浇口增大)，PC料流道必须打光严格烘料条件增加注射压力降低注射速度等 １2 断差发生于公母模块／滑块/斜销等得接合处, 表现为结合面得层次不齐等，由于合模不当或就是模具本身得问题修正模具 重新合模 １3 其它如顶针顶黑、烧焦、流痕、银条等缺限也会发生 １4 尺寸超公差模具本身得问题，或就是成型条件不当造成成型收缩率不合适通常改变保压时间、注射压力（第二段)对尺寸得影响最大，例如﹕提高射压、提高保压补缩作用可明显加大尺寸，降低模温亦可，加大进浇口或增加进浇口可以改善调节效果 2如何解决注塑件得侧壁凹痕 “凹痕”就是由于浇口封口后或者缺料注射引起得局部内收缩造成得。注塑制品表面产生得凹陷或者微陷就是注塑成型过程中得一个老问题。凹痕一般就是由于塑料制品壁厚增加引起制品收缩率局部增加而产生得，它可能出现在外部尖角附近或者壁厚突变处，如凸起、加强筋或者支座得背后,有时也会出现在一些不常见得部位.产生凹痕得根本原因就是材料得热胀冷缩,因为热塑性塑料得热膨胀系数相当高。膨胀与收缩得程度取决于许多因素，其中塑料得性能，最大、最小温度范围以及模腔保压压力就是最重要得因素。还有注塑件得尺寸与形状,以及冷却速度与均匀性等也就是影响因素。 塑料材料模塑过程中膨胀与收缩量得大小与所加工塑料得热膨胀系数有关，模塑过程得热膨胀系数称为“模塑收缩"。随着模塑件冷却收缩,模塑件与模腔冷却表面失去紧密接触，这时冷却效率下降,模塑件继续冷却后,模塑件不断收缩,收缩量取决于各种因素得综合作用。模塑件上得尖角冷却最快,比其它部件更早硬化，接近模塑件中心处得厚得部分离型腔冷却面最远，成为模塑件上最后释放热量得部分,边角处得材料固化后,随着接近制件中心处得熔体冷却，模塑件仍会继续收缩,尖角之间得平面只能得到单侧冷却，其强度没有尖角处材料得强度高。制件中心处塑料材料得冷却收缩,将部分冷却得与冷却程度较大得尖角间相对较弱得表面向内拉。这样, 在注塑件表面上产生了凹痕。凹痕得存在说明此
浅析铆接技术 【摘要】随着现代工业的快速进步，尤其是飞机、汽车、五金等制造业的发展，对铆接结构和铆接工艺的要求不断提高，这也导致了各种新工艺、技术不断出现，使铆接这种传统连接方法焕发出新的活力，技术含量大大提高。下面针对铆接技术的应用要点探讨，以期可为同行参考借鉴。 【关键词】铆接分类;压铆工艺;注意事项 引言 铆接作为常用的一种固定连接方式，虽然存在降低构件强度，容易引起变形，增加结果重量，疲劳强度低等缺点，但是其工艺过程简单，连接易于实现自动化，能适应各种不同材质的构件之间的连接等优点，因此在航空、汽车、家电等领域的应用非常广泛。 1铆接的分类 铆接如按照用途分类：紧固铆接、紧密铆接和固密铆接三种方法。 紧固铆接也叫坚固铆接。这种铆接要求一定的强度来承受相应的载荷，但对接缝处的密封性要求较差。 紧密铆接的金属结构不能承受较大的压力，只能承受较小而均匀的载荷，但对其叠合的接缝处却要求具有高度密封性，以防泄露。 固密铆接也叫强密铆接。这种铆接要求具有足够的强度来承受一定的载荷，其接缝处必须严密，即在一定的压力作用下，液体或气体均不得渗漏。为了保证高压容器铆接缝的严密性，在铆接后，对于板件边缘连接缝和铆头周边与板件的连接缝要进行敛缝和敛钉。 铆接如按照工艺分类：分冷铆及热铆。 冷铆是铆钉在常温下进行铆接;热铆用在连接要求更高的地方，如铁桥的钢梁铆接。 热铆时需将铆钉预热，红热的铆钉穿入铆孔，好铆钉头后，在冷却过程中收缩的应力将使连接更紧密。 2压铆过程阶段划分 阶段1该阶段以冲头接触铆钉开始，随着位移的增长，压铆力逐渐增大，使得铆钉开始发生变形，钉杆整体镦粗，当钉杆接触到铆接件时，这个阶段结束。
热轧无缝钢管缺陷及产生原因 1. 离层 缺陷特征：位于钢管内表面呈纵向分布，呈凸起螺旋状，块状金属分离或破裂状夹层。 产生原因：材质不良造成有非金属夹杂物，残余缩孔或严重疏松。 2. 直道内折 缺陷特征：位于钢管内表面呈纵向分布，呈现对称或单条直线形的折迭有通长，也有局部。产生原因：芯棒润滑不良，芯棒表面有缺陷或表面附有氧化铁皮，铁屑等使钢管内表面划成沟道，荒管在轧制过程中，在连轧机孔型内过充满。 3. 内孔不规则 缺陷特征：位于钢管内表面呈纵向分布，①有一个或二个相差180°的管壁增厚现象，或在钢管内表面与芯棒分离点处有壁厚增厚状，也称内鼓包。②钢管内园呈六方形的壁厚不均状，也称内六方。 产生原因：内鼓色：连轧压下量分配或张力选择不当，使金属过充满芯棒选用不当。 内六方：张减孔型与张力参数选择不当，张减机单机架减经或总减径率较大。 4. 管壁收缩 缺陷特征：位于钢管内表面上，钢管横向断面最薄处钢管内表面凹陷，壁厚局部变薄，严重的收缩几乎撕破。 产生原因：连轧机延伸过大，钢管在孔型侧壁部分，局部被拉薄连轧机各机架压下调整不当和延伸系数分配不合理。 5. 内轧疤 缺陷特征：钢管内表面纵向呈指甲状结疤、凸起或块状折迭，钢管内表面压痕。 产生原因：芯棒润滑状态不良，造成芯棒局部磨损、损坏、粘金属，顶头严重磨损、粘金属、缺肉或大裂纹穿孔耳子被压在钢管的内壁上。 6. 内折迭
缺陷特征：位于钢管内表面的端部，局部或纵向呈螺旋状半螺旋状或无规律分布的片状折迭。产生原因：穿孔过程中轧机调整不当，顶头严重磨损，管坯材质不好，芯棒严重损坏。 7. 轧折 缺陷特征：位于钢管内表面纵向管壁局部或全长上呈外凹里凸的皱折或在钢管外表面纵向通长有两道对称明显沟痕，一般为直线形，个别为斜线形。 产生原因：连轧荒管外径过大或荒管橢圆度太大，竹节控制强度不够或润滑状态不好，横移装置将连轧荒管碰瘪，连轧机转速错误。 8. 撕破 缺陷特征：位于钢管表面纵向上管体呈现不同程度的横向破裂，菱状和椭圆状穿透管体的孔洞。 产生原因：连轧来料局部有“黑斑”，过连轧时极易撕破，缺陷形式一般为菱形状。连轧来料温度偏低，连轧张力过大，连轧机转速选择不当。 9. 双缝折迭 缺陷特征：位于钢管表面纵向上一对斜向伸入管壁纵向的裂缝，这种裂缝有时是零散地分布在管子园周上有时以对称出现。 产生原因：穿孔毛管外径过大或直径不规则引起的折迭。 10．外折迭 缺陷特征：①钢管外表上呈现规律性的折迭有三角状，双缝直线状，单缝直线状或无规律的片状折迭等。 ②钢管的纵向外表上呈现一条通常连续或间断缝纫机针脚状或错开60°、120°、180°缝纫针脚状的折迭。 ③钢管的纵向外表上呈现螺旋状折迭。 ④钢管表面纵向呈一条通长点状或短斜线的折迭，严重时错开120°的二条或三条。 产生原因：①管坯表面有纵向裂纹或存在严重的夹杂物，缩孔等产生螺旋状折迭。 ②管坯表面清理不良，有尖锐棱角或存在外翘皮。 ③穿孔机导盘结瘤或穿孔机出口嘴擦伤毛管。 ④连轧辊或张减辊有裂纹或碰伤。
注塑件试模常见问题与解决方法 http: 2009年02月14日13:52生意社02月14日讯 收縮痕 一、注塑件缺陷的特征 通常与表面痕有关，而且是塑料从模具表面收缩脱离形成的。 二、可能出现问题的原因 (1).熔融温度不是太高就是太低。 (2).模腔内塑料不足。 (3).冷却阶段时接触塑料的面过热。 (4).流道不合理、浇口截面过小。 (5).模温是否与塑料特性相适应。 (6).产品结构不合理（加强进古过高，过厚,明显厚薄不一). (7).冷却效果不好，产品脱模后继续收缩。 三、补救方法 (1).调整射料缸温度。 (2).调整螺杆速度以获得正确的螺杆表面速度。 (3).增加注塑量。 (4).保证使用正确的垫料；增加螺杆向前时间；增加注塑压力；增加注塑速度。 (5).检查止流阀是否安装正确，因为非正常运行会引致压力流失。
(6).降低模具表面温度。 (7).矫正流道避免压力损失过大；根据实际需要，适当扩大截面尺寸。 (8).根据所用塑料的特性及产品结构适当控制模温。 (9).在允许的情况下改善产品结构。 (10).设法让产品有足够的冷却。 包封 一、注塑件缺陷的特征 可以容易地在透明注塑件的“空气阱”内见到但也可出现在不透明的塑料中， 这与厚度有关，而且常因塑料收缩离开注塑件中心而引起。 二、可能出现问题的原因 (1).模具未充分填充。 (2).止流阀的不正常运行。 (3).塑料未彻底干燥。 (4).预塑或注射速度过快。 (5).某些特殊材料应用特殊的设备生产。 三、补救方法 (1).增加射料量。 (2).增加注塑压力。 (3).增加螺杆向前时间。 (4).降低熔融温度。
注塑件常见问题名称解释及解决方法缩影--------塑件因壁厚影响产生收缩而造成局部表面下陷的现象，可通过增加压力、降低速度及延长冷却时间改善。波纹--------出现在塑件表面呈水纹状的外观缺陷，特别是透明塑件，如仪尺、便条盒。可通过提升模温和料筒温度并 加快速度来改善。 废边--------在注塑过程中溢入模具合磨面缝隙间并留在产品上的剩余料，修模或用修边刀去除。 缺料--------指模腔因塑料不能充分填塞引起的外观缺陷，增加压力是最直接的方法。 变形--------塑件在出模后冷却收缩引起的歪曲现象，主要是冷却时间不够引起。 开裂--------制品受内应力、外部冲击（顶处）或环境条件（温度）影响而在其表面或外部所产生的裂纹，由其是透明产 品，可提高模温减小压力改善。 银丝--------也就是我们常说的料花，指原料在受潮或未烘干的情况下注塑导致塑件表面产生银白色丝状的缺陷。 色差---------一批塑料零件颜色与正常的标准色泽（色板）有差异。熔接痕--------模塑时产生的一种线状痕迹，是由注射时两股料流相遇时在其结合处未完全熔化而造成，有时会产生明 显的色痕，特别是碎纸机箱门和上盖。
一.成型四大要素 温度: 1.原料加温预热. 2.原料熔融温度. 3.模具温度 压力: 1.关模压力. 2.开模压力. 3.射出压力. 4.顶出压力. 时间: 1.射出时间. 2.成型时间. 3.冷却时间. 速度: 1.射出速度. 2.开模速度. 3.顶出速度. 4.关模速度. 5.螺杆速度. 二.常用塑料之特性 什么是热固性塑料 在一定温度下,经过一定时间加热,加压或加入硬化济后,发生化学反应而硬化的塑料,如: 酚醛聚脂,不饱和聚脂等. 什么是热塑性塑料? 在受热后发生物态变化,由固体软化或熔化成粘流体状态,冷却后又可硬化的塑料. 如:ABS,PS,PC,POM等 三.热固性塑料与热塑性塑料之异同
