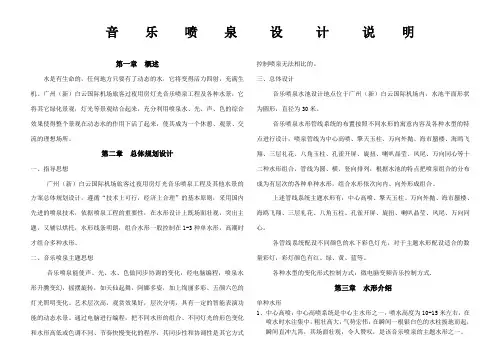

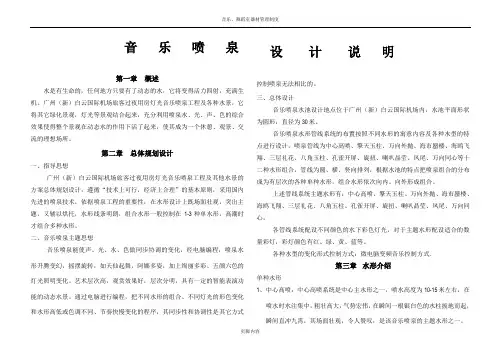

音乐喷泉
第一章概述
水是有生命的，任何地方只要有了动态的水，它将变得活力四射，充满生机。广州（新）白云国际机场旅客过夜用房灯光音乐喷泉工程及各种水景，它将其它绿化景观，灯光等景观结合起来，充分利用喷泉水、光、声、色的综合效果使得整个景观在动态水的作用下活了起来，使其成为一个休憩、观景、交流的理想场所。
第二章总体规划设计
一、指导思想
广州（新）白云国际机场旅客过夜用房灯光音乐喷泉工程及其他水景的方案总体规划设计，遵循“技术上可行，经济上合理”的基本原则，采用国内先进的喷泉技术，依据喷泉工程的重要性，在水形设计上既场面壮观，突出主题，又辅以烘托，水形线条明朗，组合水形一般控制在1-3种单水形，高潮时才组合多种水形。
二、音乐喷泉主题思想
音乐喷泉能使声、光、水、色做同步协调的变化，经电脑编程，喷泉水形升腾变幻，摇摆旋转，如天仙起舞，阿娜多姿，加上绚丽多彩、五颜六色的灯光照明变化。艺术层次高，观赏效果好，层次分明，具有一定的智能表演功能的动态水景。通过电脑进行编程，把不同水形的组合、不同灯光的形色变化和水形高低或色调不同、节奏快慢变化的程序，其同步性和协调性是其它方式
设计说明
控制喷泉无法相比的。
三、总体设计
音乐喷泉水池设计地点位于广州（新）白云国际机场内，水池平面形状为圆形，直径为30米。
音乐喷泉水形管线系统的布置按照不同水形的寓意内容及各种水型的特点进行设计，喷泉管线为中心高喷、擎天玉柱、万向外抛、海市蜃楼、海鸥飞翔、三层礼花、八角玉柱、孔雀开屏、旋扭、喇叭晶莹、凤尾、万向同心等十二种水形组合，管线为圆、横、竖向排列，根据水池的特点把喷泉组合的分布成为有层次的各种单种水形，组合水形依次向内、向外形成组合。
上述管线系统主题水形有：中心高喷、擎天玉柱、万向外抛、海市蜃楼、海鸥飞翔、三层礼花、八角玉柱、孔雀开屏、旋扭、喇叭晶莹、凤尾、万向同心。
各管线系统配设不同颜色的水下彩色灯光，对于主题水形配设适合的数量彩灯，彩灯颜色有红、绿、黄、蓝等。
各种水型的变化形式控制方式：微电脑变频音乐控制方式.
第三章水形介绍
单种水形
1、中心高喷：中心高喷系统是中心主水形之一，喷水高度为10-15米左右，在
喷水时水注集中，粗壮高大，气势宏伟，在瞬间一根银白色的水柱拔地而起，瞬间直冲九霄，其场面壮观，令人赞叹，是该音乐喷泉的主题水形之一。
2、擎天玉柱：由中心直上和周边不同层次的可调直流喷嘴组成，喷水形成中心
水柱和两层向上喷射的直流状水柱。
3、万向外抛：喷水时水柱晶莹透明，随着音乐的变化线条明快流畅，各条水柱
由中央向周围喷射。几十个万向直流喷头组成气势庞大、优美壮观的喷水造型。
4、海市蜃楼：通过特制的喷头，在高压状态下，将整个水池和周边在雾的状
态下，云雾缥渺，白天在阳光的照耀下，有如彩虹出现，晚上在彩灯的照耀下犹如梦幻般奇妙。
5、海鸥飞翔：摇动的水形随着音乐的变化如海欧般的展翅飞翔。非常优美。
6、三层礼花：由中心直上和两层不同层次的可调直流喷嘴组成，喷水形成中心
水柱和两层向外辐射的抛物线状水柱。由于每个喷嘴角度可调，因而水姿调试造型灵活多变，好似礼花绽放。7、八角玉柱：4组线形水帘以水池中央为中心点均布于水池中，水形高低错落
有致，随着音乐的节奏舞动着，变化不断，非常美丽。
8、孔雀开屏：数十根水柱构成逐渐展开的水形形似孔雀开屏，共四组，可随音
乐节拍跳动，造型优美而富动感。
9、旋扭：旋转的水形在空中舞动着，非常漂亮，给人以视觉的美感。
10、喇叭晶莹：喷出水膜均匀，水声较小。无风时可形成完整的喇叭供给
形，水膜晶莹透亮。
11、凤尾水形：数十根水柱构成逐渐展开的水形形似孔雀开屏，共四组，
可随音乐节拍跳动，造型优美而富动感。
12、万向同心：喷水时水柱晶莹透明，线条明快流畅，各条水柱同向水形
中央，同心归一。几十个万向直流喷头组成气势庞大、优美壮观的高拱喷水造型。
第四章用电负荷及用水量
一、用电负荷
广州（新）白云国际机场旅客过夜用房灯光音乐喷泉工程总用电负荷为185KW，其中水泵用电负荷为158KW，水下彩灯用电负荷为23KW，单种水形最大用电负荷为45KW，其中水泵最大用电负荷为27.5KW，彩灯最大用电负荷为3.34KW，单水形平均用电负荷为18.3KW。在水泵用电负荷中，最大单台水泵为7.5KW，数量为2台，5.5KW水泵，数量为5台，3.0KW水泵，数量为18台，2.2KW
水泵，数量为5台，0.75KW水泵，数量为8台，总计水泵数量为48台。在水下彩灯用电负荷中，单盏最大为80W，共402盏。
二、用水量
音乐喷泉各种水景系统总用水量大约为800m3/h，设计单水形最大用水量大约为56m3/h，实际每次运行一分钟喷水量为4.5m3/次，设计组合水形最大用水量大约为350m3/h，平均用水量大约为 200m3/h。
音乐喷泉所有用水量均为循环用水。
第五章程控喷泉控制方式
本音乐喷泉采用幻彩声控控制系统，应用先进的微电脑技术和MTD及PLC系统对信号进行分析处理，实现对喷泉进行同步控制。喷泉在电脑指令下，随着编程信号不断地变换水型花样，作高低起伏、千姿百态的变化，结合专用水下彩灯的交替闪烁而形成一幅色彩斑斓的水景。乐景交融，产生令人心旷神怡、赏心悦目的水艺术效果。
第六章变压器容量的确定
由于音乐喷泉运行情况下的功率为185KW。
第七章主要材料及设备
（一）管线部份
本工程其有各种规格型号的喷头713个，水泵48台，管道系统46套，不锈钢管道总长度约为900米，PVC管道总长度约为300，米。各种类型控制阀713个。
（二）电气部分
水下彩灯402盏（规格为80W），彩灯电缆总长度5600m，泵电缆4000m，自动控制配电柜，音乐控制器，变频器等。配电房低压电器设备共计14台，音响柜机2台，音乐喷泉电脑控制系统1套，音响系统4套，音箱8台，配音系统1套，主控台1套。
第八章工程概算未包括内容
工程概算未包括以下内容：
1、配电房到水池的电缆沟槽；
2、土建、电源工程；
3、喷泉池到控制房电缆计算在30-50m以内。
毕业设计（论文） 题目基于PLC的音乐喷泉 控制系统设计 专业电气工程及其自动化 班级 11电气2班 学生张军（20113264 ） 指导教师李林 职称工程师 高科学院 2015 年
摘要 摘要 音乐喷泉是近年来出现的一种园林建筑与花式观赏相结合的一种产物，它集合声、光、色、形于一体，并产生千变万化的水景。随着可编程控制器的迅速发展，音乐喷泉对控制系统的要求也越来越高，使得越来越多的控制部分需要用可编程控制器来实现。 本课题结合任务书的要求，以音乐喷泉为研究对象，采用三菱PLC作为喷泉的控制器。设计的控制方式有两种：一种是固定程序运行方式。是按事先设计好的步骤一步一步进行，循环执行。另一种控制方式是通过音乐控制喷泉。是通过PLC的中断程序采集播放音乐的音频信号，PLC对采集的音频信号进行标准化算法，将运算的数据转换成模拟量，通过模拟量输出口输出去控制变频器的输出频率，从而控制水泵转速，达到控制喷泉水柱的高低跟随音乐强弱的变化。 本次设计对音乐喷泉控制系统的总体功能进行了分析，并且对可编程控制技术、变频控制技术的应用、发展趋势作了简要介绍，以及音乐喷泉控制总体设计方案、电气系统的整体设计和PLC程序设计思路、变频参数设置。本次设计改善了音乐喷泉系统的控制品质，提高了音乐喷泉控制系统的稳定性。 关键词：音乐喷泉，控制系统，可编程控制器，变频器
ABSTRACT ABSTRACT In recent years, music fountain is the emergence of a garden building combined with a fancy watch a product, its collection of sound, light, color, shape, and generates kaleidoscope waterscape. Along with the rapid development of the programmable controller, music fountain is becoming more and higher to the requirement of control system; make more and more need to use PLC to realize control part. This topic combined with the requirements of the specification, with music fountain as the research object; adopt Mitsubishi PLC as the controller of the fountain model. Design of the control method has two kinds: one is fixed program operation mode. According to design a good steps in advance step by step, execution cycles. Another way of control is through the music fountain control. By PLC interrupt program audio signal collection and play music, audio signal of PLC to standardize algorithm, the algorithm of data into analog and output by analog output to control the output frequency of frequency converter, so as to control water pump speed, to control the fountain water column height to follow music strength changes. The design of music fountain control system's overall function is analyzed, and the programmable control technology, the application of variable frequency control technology, the development trends are briefly introduced, as well as the music fountain control overall design, the overall design of the electric system and PLC program design and parameter setting of inverter. This design improves the music fountain system control quality; improve the stability of music fountain control system. KEY WORDS: Musical fountain，Control system，PLC，frequency
音乐喷泉控制器的设计 目录 摘要 0 引言 (1) 第一章总体设计方案 (2) §1.1 音乐喷泉控制系统整体设计 (2) §1.2 方案比较 (2) §1.3 系统框图 (3) 第二章硬件电路的设计 (4) §2.1 电源电路 (4) §2.2 单片机控制电路设计 (4) §2.3 输入、出电路的设计 (5) 第三章软件程序流程图 (6) §3.1 系统整体流程图 (6) §3.2 喷池数据 (7) 第四章调试过程和调试方法 (8) §4.1 硬件调试 (8) §4.2 软件调试 (8) 第五章总结与展望 (9) 参考文献 (9) 附录 (10) 摘要 音乐喷泉控制器是音乐喷泉的核心部分。在音乐喷泉中，喷头的多姿造型和缤纷的水下灯光都受喷泉控制器的控制。由于不同的喷泉对水泵和彩灯组数的要求各不相同，因此可以设计一种简单、通用、组数可灵活扩充的喷泉控制器。本喷泉控制器采用全数字集成电路设计，可以灵活改变水泵和彩灯的组数。
本课题利用单片机作为控制核心，设计出了一种控制简单，成本较低且易于推广使用小型音乐喷泉的控制系统。系统原理：是用单片机根据音乐的强弱对电机，水泵或阀门进行控制，以便控制喷泉水柱的高低。输入为音乐成正比的电压信号，输出为对水泵转速或阀门的控制量。 关键词：单片机，音乐喷泉，控制器 The musical fountain controller Abstract The musical fountain controller is the musical fountain heart. In the musical fountain, the nozzle varied modeling and the riotous submarine light all receive the eruptive fountain controller the control. Is various as a result of the different eruptive fountain to the water pump and the color lamp bank number request, therefore designs the eruptive fountain controller which one kind simple, general, the group number may expand nimbly to become an eruptive fountain designer's topic. This eruptive fountain controller uses the entire digital circuit design, may change the water pump and the colored lantern group number nimbly. This topic research using single chip microcomputer as control core, devised a simple control, low costAnd easy to popularize the use of small music fountain control system. System according to the principle: is the music with single-chip computerStrength of the motor control, water pump and valve, in order to control the discretion of the water fountain. Input for music intoDirect voltage signal output is on the pump rotation speed, the control quantity or valve. Key Words：microcontroller,usic fountain,controller 引言 德国发明家奥图皮士特先生在1930年提出喷泉的相关理论，随后他在百货商店和餐馆前建造小型的喷泉。经过多年来的发展，音乐喷泉的设计变的多样化，构造变得复杂化。在1952年的夏天，在西柏林的工业展览中，一个美国人看到了奥图皮士特先生音乐喷泉的表演，并把它带回纽约。1953年1月15日音乐喷泉在美国首次表演，表演期间超过150万人观看。在音乐喷泉走向全世界的同时，各种新技术也不断地运用在音乐喷泉上，使其表演变得复杂和美丽，给人们带来无限的乐趣，提高了人们的生活质量。

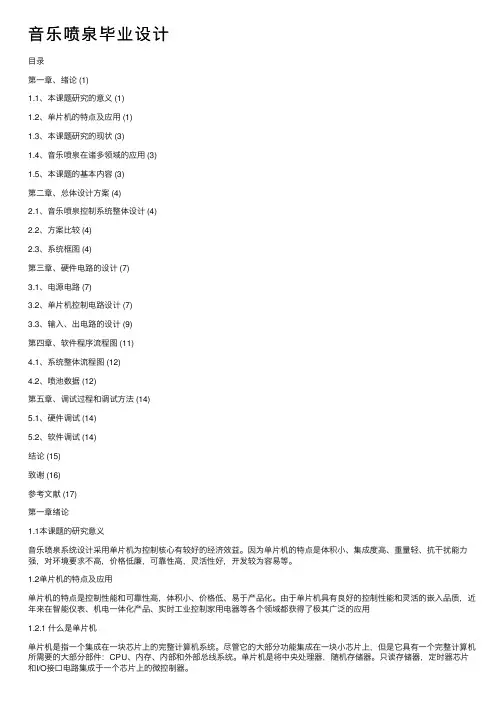

目录 第一章、绪论 (1) 1.1、本课题研究的意义 (1) 1.2、单片机的特点及应用 (1) 1.3、本课题研究的现状 (3) 1.4、音乐喷泉在诸多领域的应用 (3) 1.5、本课题的基本容 (3) 第二章、总体设计方案 (4) 2.1、音乐喷泉控制系统整体设计 (4) 2.2、方案比较 (4) 2.3、系统框图 (4) 第三章、硬件电路的设计 (7) 3.1、电源电路 (7) 3.2、单片机控制电路设计 (7) 3.3、输入、出电路的设计 (9) 第四章、软件程序流程图 (11) 4.1、系统整体流程图 (12) 4.2、喷池数据 (12) 第五章、调试过程和调试方法 (14) 5.1、硬件调试 (14) 5.2、软件调试 (14) 结论 (15) 致 (16) 参考文献 (17)
