旁路、退耦、耦合电容的选取
高手和前辈们总是告诉我们这样的经验法则：“在电路板的电源接入端放置一个1～10μF 的电容，滤除低频噪声；在电路板上的电源与地线之间放置一个0.01～0.1μF 的电容，滤除高频噪声。”在书店里能够得到的大多数的高速PCB 设计、高速数字电路设计的经典教程中也不厌其烦的引用该首选法则（老外俗称Rule of Thumb ）。但是为什么要这样使用呢？各位看官，如果你是电路设计高手，你可以去干点别的更重要的事情了，因为以下的内容仅是针对我等入门级甚至是门外级菜鸟。
做电路的人都知道需要在芯片附近放一些小电容，至于放多大？放多少？怎么放？将该问题讲清楚的文章很多，只是比较零散的分布于一些前辈的大作中。鄙人试着采用拾人牙慧的方法将几个问题放在一起讨论，希望能加深对该问题的理解；如果很不幸，这些对你的学习和工作正好稍有帮助，那我不胜荣幸的屁颠屁颠的了。（以上有些话欠砍，在此申明以上不是我所写）
什么是旁路？
旁路（Bypass ），在电路中为了改变某条支路的频率特性，使得它在某些频段内存在适当的阻值，而在另一些频段内则处于近似短路的状态，于是便产生了旁路电容的概念。旁路电容之所以为旁路电容，是因为它旁边还存在着一条主路，
而并不是某些电容天生就是用来做旁路电容的，也就是说什
么种类的电容都可以用来做旁路电容，关键在于电容容值的
大小合适与否。旁路电容并不是电解电容或是陶瓷电容的专
利。之所以低频电路中多数旁路电容都采用电解电容原因在
于陶瓷电容容值难以达到所需要的大小。
使用旁路电容的目的就是使旁路电容针对特定频率以上
的信号相对于主路来说是短路的。如图形式：要求旁路电容需要取值的大小；
已知：1、旁路电容要将流经电阻R 的频率高于f 的交流信号近似短路。求旁路电容的大小?
Ic Ir
解：旁路电容C 的目的就是在频率f 以上将原本流经R 的绝大多数电流短路；也即频率为f 时，容抗远小于电阻值；
12R f C π?
12C f R π?? 当f=1khz ，R=1k 时，C 应该远大于0.16uf 。因此取47uf 已近很足够了，当然再大一点也不为过，100uf 都还算能接受，电容适当增大可以使得旁路更充分，而且在给定频率以上支路的品质因数更低，也就使得整个支路表现出来的容性更弱，支路对信号相位的影响更小，笔者认为旁路电容的值在上述计算值的100到1000倍都可以接受。不过如果要是大于上式计算出的值的5000倍就不太好了。不过再大也不会得到多少回报，甚至有可能带来不好的后果，因为实际的电容永远都不是一个纯粹的电容。电容越大带来的其分布电感也将更显著。
什么是耦合？
耦合，有联系的意思。单元电路级联时，中间如果采用的是电容来传递信号，能量通过电容从前级传至后级，则此电容即耦合电容，作为耦合电容就应当使得两级的直流信号无法串通，只有交流信号得以通过，正因为如此使得静态的设置不相互影响，那么耦合电容该如何设定呢？
已知：如图，Rs 表征了前级的输出电阻，R
表征了后级的输入电阻，级间传递的信号频率
在f 以上求C 的大小。
解：要求信号尽可能多的传到R 则C 的容
抗应当远小于R 即：
1122R C f C f R ππ???
如果R=5000，需要传输的信号频率为1000hz以上，则C=0.032uf
因此3.2uf便可以了，当然适当大点会更好啊，一般的电路输入电阻求起来不是一下两下的是，因而笔者建议将输入电阻取个大概的较小的值然后估算出电容的值，稍微大一点，不会有问题。
由上式可知C的大小不受Rs的影响。那么Rs到底影响了什么呢？当Rs较大时，R便相对更小，前级信号传递到后级的电压值更小，也就是Rs太大，或是R太小，那么增加电容的值（即加深级间耦合的程度）也无法挽回大局，电压信号还是会降低很多。
什么是退耦？
退耦（Decouple），最早用于多级电路中，为保证前后级间传递信号而不互相影响各级静态工作点的而采取的措施。在电源中退耦表示，当芯片内部进行开关动作或输出发生变化时，需要瞬时从电源线上抽取较大电流，该瞬时的大电流可能导致电源线上电压的降低，从而引起对自身和其他器件的干扰。为了减少这种干扰，需要在芯片附近设置一个储电的“小水池”以提供这种瞬时的大电流能力。
在电源电路中，旁路和退耦都
是为了减少电源噪声。旁路主要是
为了减少电源上的噪声对器件本身
的干扰（自我保护）；退耦是为了
减少器件产生的噪声对电源的干扰
（家丑不外扬）。有人说退耦是针对低频、旁路是针对高频，我认为这样说是不准确的，高速芯片内部开关操作可能高达上GHz，由此引起对电源线的干扰明显已经不属于低频的范围，为此目的的退耦电容同样需要有很好的高频特性。本文并不刻意区分退耦和旁路，认为都是为了滤除噪声，而不管该噪声的来源。
退耦电路的形式当然不只上面图示的那样，退耦电路就一个作用就是稳定电源的电压，使电源电压不发生动摇，如果电源电压都动摇了，那么整个电路的静态都在摇，势必使得输出的信号不理想。退耦，顾名思义就是减退耦合，使得电源与后级，后级的级与级之间没有交流信号的串扰，如此而已，而之所以用两个电容只是为了达到优势互补，达到较好的隔交流的作用。
如有错漏。就跟我说说，谢谢。
滤波电容、去耦电容、旁路电容作用 滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。 1.关于去耦电容蓄能作用的理解 1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。数字,集成电路,IC,FAQ,Design compiler,数字信号处理,滤波器,DSP,VCS,NC,coverage,覆盖率,modelsim,unix,c,verilog,hdl,VHDL,IP,STA,vera,验证,primetime,FIFO,SDRAM,SRAM,IIR,FIR,DPLL L a O(i_ P e 而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。 你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水， 这时候，水不是直接来自于水库，那样距离太远了， 等水过来，我们已经渴的不行了。Digital IC Designer's forum:h X,t
py7A(r4QF 实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。 如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，L x!H\D"P/} 而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，:`&y"S$O(S9WV5s%^"L 阻抗Z＝i*wL+R，线路的电感影响也会非常大，数字,集成电路,IC,FAQ,Design compiler,数字信号处理,滤波器,DSP,VCS,NC,coverage,覆盖率,modelsim,unix,c,verilog,hdl,VHDL,IP,STA,vera,验证,primetime,FIFO,SDRAM,SRAM,IIR,FIR,DPLL2G K v{I;N,J(R x 会导致器件在需要电流的时候，不能被及时供给。数字,集成电路,IC,FAQ,Design compiler,数字信号处理,滤波器,DSP,VCS,NC,coverage,覆盖率,modelsim,unix,c,verilog,hdl,VHDL,IP,STA,vera,验证,primetime,FIFO,SDRAM,SRAM,IIR,FIR,DPLL1q Q&\6g i*V7o n O 而去耦电容可以弥补此不足。 这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一
滤波电容起平滑电压的作用；容值大小与输入桥式整流的输入电压无关；一般是越大越好。但要明白它取值的原理：滤波电容的取值与后级电路的突变电流有关。 打个比方：电容就好比一个水桶，输入往这个水桶中倒水，输出（后级电路）从这个水桶中抽水。如果恒定的抽水，只要倒入的水量大于抽水量，那么水桶将永远是满的，所以这个水桶可以不需要（当然这是理想情况）。假如某时刻需要抽出大量的水，大于输入的量，你会怎么办？ 你可以准备一个较大的水桶，在这个时刻到来之前，将这个水桶的水灌满；等到了抽水的时刻，水桶中已经有足够的水抽取，就不会出现缺水的情况。 滤波电容就好比这个较大的水桶! 至于它的具体值，你将后级电路的突变电流与电容充、放电系数联系起来考虑，相信你能领悟出合适的计算方法。 滤波电容的作用和大小是怎样的? 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂 滤波电容在电路中作用 滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。 去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。 旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。 容的容抗为1/ωC欧姆（类似电阻，如果是非电类大学以上学历就把它当作电容器的电阻看吧），ω为角频率，ω=2πf，f为频率。容抗与自身容量C和频率ω（或者说f）有关，当C一定时，频率越高，容抗越小，对电流的阻碍作用就越小；频率越低，容抗越大。……人们所说的“电容通高频阻低频，通交流阻直流”是在不同情况下说的，也可以说是在不同容量C的情况下说的，都是正确的。 到此就不必再多说了吧，分析1/ωC就行了。 电路中的电容滤波问题解析
耦合指信号由第一级向第二级传递的过程，一般不加注明时往往是指交流耦合。退耦是指对电源采取进一步的滤波措施，去除两级间信号通过电源互相干扰的影响。耦合常数是指耦合电容值与第二级输入阻抗值乘积对应的时间常数。 退耦有三个目的：1.将电源中的高频纹波去除，将多级放大器的高频信号通过电源相互串扰的通路切断；2.大信号工作时，电路对电源需求加大，引起电源波动，通过退耦降低大信号时电源波动对输入级/高电压增益级的影响；3.形成悬浮地或是悬浮电源，在复杂的系统中完成各部分地线或是电源的协调匹配。 1，耦合，有联系的意思。 2，耦合元件，尤其是指使输入输出产生联系的元件。 3，去耦合元件，指消除信号联系的元件。 4，去耦合电容简称去耦电容。 5，例如，晶体管放大器发射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，如果在这个电阻两端并联一个电容，由于适当容量的电容器对交流信号较小的阻抗（这需要计算）这样就减小了电阻产生的耦合效应，故称此电容为去耦电容。有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地。 摘引自伦德全《电路板级的电磁兼容设计》一文，该论文对噪声耦和路径、去耦电容和旁路电容的使用都讲得不错。请参阅。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 干扰的耦合方式
干扰源产生的干扰信号是通过一定的耦合通道对电控系统发生电磁干扰作用的。干扰的耦合方式无非是通过导线、空间、公共线等作用在电控系统上。分析下来主要有以下几种。 直接耦合：这是干扰侵入最直接的方式，也是系统中存在最普遍的一种方式。如干扰信号通过导线直接侵入系统而造成对系统的干扰。对这种耦合方式，可采用滤波去耦的方法有效地抑制电磁干扰信号的传入。 公共阻抗耦合：这也是常见的一种耦合方式。常发生在两个电路的电流有共同通路的情况。公共阻抗耦合有公共地和电源阻抗两种。防止这种耦合应使耦合阻抗趋近于零、使干扰源和被干扰对象间没有公共阻抗。 电容耦合：又称电场耦合或静电耦合，是由于分布电容的存在而产生的一种耦合方式。 电磁感应耦合：又称磁场耦合。是由于内部或外部空间电磁场感应的一种耦合方式，防止这种耦合的常用方法是对容易受干扰的器件或电路加以屏蔽。 辐射耦合：电磁场的辐射也会造成干扰耦合，是一种无规则的干扰。这种干扰很容易通过电源线传到系统中去。另当信号传输线较长时，它们能辐射干扰波和接收干扰波，称为大线效应。 漏电耦合：所谓漏电耦合就是电阻性耦合。这种干扰常在绝缘降低时发生。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
主要技术参数特点容量范围 容量 误差范围 损耗角正切值耐压绝缘电阻漏电流容量 误差范围损耗角正切值 耐压漏电流绝缘电阻 容量误差范围损耗角正切值 耐压绝缘电阻 漏电流 耐压值容量值 绝缘阻抗容量/误差范围 损耗角正切值耐压 漏电流绝缘电阻容量/误差范围 损耗角正切值 耐压 漏电流绝缘电阻 容量/误差范围 损耗角正切值 耐压 漏电流 绝缘电阻 容量/误差范围 损耗角正切值耐压 电容器资料 电源电路或中频、低频电路中起电源 滤波、调谐、滤波、耦合、旁路、能量转换和延时等作用，广泛应用各种电子产品中。 用在对稳定性和漏电流要求高的电路中代替铝电解电容.适用于谐振回路、滤波电路、耦合回路等，但在高频电路或绝缘电阻高的 场合不宜使用。广泛应用于各种电子 产品中。 使用于对频率和稳定性要求不高的电路中。适用于对频率和稳定性要求不高的场 合。 x电容是跨接在电力线两线（L-N）之间的电容，用于抑制共模干扰，一 般选用金属薄膜电容。Y电容是分别 跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现，抑制差膜干扰，用于电源市电输入端即电容器失效后，不会导致电击，不危及人身安全。 高频瓷介电容（CC）适用于高频电 路，广泛应用于各种电子产品中。 低频瓷介电容（CT）主要用于旁路电容和电源滤波对损耗及容量要求不高 的场合 用于对稳定性和可靠性要求高的场合，以及高频高压大功率设备。 0.47～ 10000uF 0.1～1000uF Y≤4700pF 优点：频率稳定性好，高频特性 好，损耗小，绝缘电阻搞，分布 电感小，不易老化；缺点：但价格较贵，容量较小。绝缘电阻高，损耗小，温度系数 小，电容量精确，最高可达± 0.05%；耐压强度高，对化学剂的稳定性高；但工作温度不高，上限为70～75℃. 小体积，大容量，耐热耐湿性 好，价廉；但稳定性差。 比纸介电容的体积小，容量大， 且击穿后能自愈；但稳定性差， 容量误差大，漏电流大，容量和楼电流随温度变化产生明显变化。 聚苯乙烯薄膜电容（CB）涤纶薄膜电容（CL）金属化纸介电容（CJ）容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通 的不适于在高频和低温下应用, 不宜使用在25kHz以上频率低频 旁路、信号耦合、电源滤波。 优点：寿命长、耐高温、准确度 高、滤高频谐波性能极好，体积 小。 缺点：价格也比铝电容贵，而且耐电压及电 流能力较弱。 优点：性能稳定，损耗和漏电流小，能耐高温；缺点：容量小，机械强度低，易碎易裂。体积比CC小，容量比CC大，但稳定性差，耐压低，损耗大。 X电容的容量较大，一般为uF 级，Y电容容量叫小一半为pF 级， 主要功能及应用场合 铝电解电容(CD)钽电解电容(CA)陶瓷电容 安规电容 云母电容（CY）
区别去耦电容 去除在期间切换时从?高配到配电?网中 的RF能量量 储能作?用，供局部化的直流电源,减 少跨板浪涌电流 在VCC 引脚通常并联?一个去耦电容， 电容同交隔直将交流分量量从这个电容 接地 有源器?件在开关时产?生的?高频开关噪声江燕电源线传播， 去耦电容就是提供?一个局部的直流给有源器?件，减少开关 噪声在板上的传播并且能将噪声引导到地。 如果主要是为了了增加电源和地的交流耦合，减少交流信号 对电源的影响，就可以称为去耦电容; 旁路路电容 从元件或电缆中转移出不不想要的共模 RF 能量量。这主要是通 过产?生 AC 旁路路消除?无意的能量量进?入敏?感的部分，另外还可 以提供基带滤波功能(带宽受限)。 在电路路中，如果电容起的主要作?用是给交流信号提供低阻抗的通 路路，就称为旁路路电容; 电?子电路路中，去耦电容和旁路路电容都是起到抗?干扰的作?用，电容所处 的位置不不同，称呼就不不?一样了了。对于同?一个电路路来说，旁路路(bypass) 电容是把输?入信号中的?高频噪声作为滤除对象，把前级携带的?高频杂 波滤除，?而去耦 (decoupling)电容也称退耦电容，是把输出信号的?干 扰作为滤除对象。 滤波电容选择 经过整流桥以后的是脉动直流，波动 ?方位很?大，后?面?一般?用?大?小两个电容 ?大电容?用来稳定输出，因为电容两端 电压不不能突变，可以使输出平滑，?小 电容?用来滤除?高频?干扰，使输出电压 纯净，电容越?小，谐振频率越?高，可 滤除的?干扰频率越?高 容量量的选择 ?大电容,负载越重，吸收电流的能?力力越强，这 个?大电容的容量量就要越?大 ?小电容，凭经验，?一般104 即可 1、电容对地滤波，需要?一个较?小的电容并联对地， 对?高频信号提供了了?一个对地通路路。 2、电源滤波中电容对地脚要尽可能靠近地。 3、理理论上说电源滤波?用电容越?大越好，?一般?大电容滤低频波,?小 电容滤?高频波。 4、可靠的做法是将?一?大?一?小两个电容并联,?一般要求相差两个 数量量级以上,以获得更更?大的滤波频段. 滤波电容电源和地直接连接去耦电容 1.为本集成电路路蓄能电容 2.滤除该期间产?生的?高频噪声，切断其通过供电回路路进?行行传播的通路路 3.防?止电源携带的噪声对电路路构成?干扰 滤波电容的选?用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R 其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω 当然,这只是?一般的选?用原则,在实际的应?用中,如条件(空间和成本)允许,都选取C≥5T/R. PCB制版电容的选择?一般的10PF 左右的电容?用来滤除?高频的?干扰信号,0.1UF 左右的?用来滤除低频的纹波?干扰,还可以起到稳压的作?用。滤波电容具体选择什什么容值要取决于你PCB 上主要的?工作频率和可能对系统造成影响的谐波频率，可以查?一下相关?厂商的电容资料料或者参考?厂商提供的资料料库软件，根据具体的需要选择。 如果你PCB 上主要?工作频率?比较低的话，加两个电容就可以了了，?一个虑除纹波，?一个虑除?高频信号。如果会出现?比较?大的瞬时电流，建议再加?一个?比较?大的钽电容。 实?用点的，?一般数字电路路去耦0.1uF 即可，?用于10M 以下;20M 以上?用1到10 个uF，去除?高频噪声好些，?大概按C=1/f 。旁路路?一般就?比较的?小了了，?一般根据谐振频率?一般为0.1 或0.01uF
电容在各种常见电路中作用汇总 （1）电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 （2）比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! （3）基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 （4）阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 （5）模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） （6）基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路） 当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路） （7）请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. （8）请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?
電容器選用的基本知識（上） 文/唐凌 在一般電子電路中，尤其是與Hi-Fi有關的各種電路包括HFIFAF 電容器使用的頻度，大致上僅次於電阻器然電阻器使用雖多，而其作用特性種類卻遠較電容器為單純，因為在一張線路圖上，我們常常可以看到有關電阻規格的說明是除特別說明外一律用碳膜1/2瓦，而電容器就沒有那麼方便了。 因為電容器的規格，除了電壓容量之外還有因結構不同而產生的種種形體及特性上的差異，若有選用錯誤，不僅電路不能工作，甚至於將發生危險包括損及其他零件和人體等本文擬就以業餘者為對象，敘述一般電容器的選用常識，因編幅有限，是特將其較實用者優先論述。 一電子電路中的電容器 電容器的基本作用就是充電與放電，但由這種基本充放電作用所延伸出來的許多電路現象，使得電容器有著種種不同的用途，例如在電動馬達中，我們用它來產生相移，在照相閃光燈中，用它來產生高能量的瞬間放電等等，而在電子電路中，電容器不同性質的用途尤多，這許多不同的用途，雖然也有截然不同之處，但因其作用均係來自充電與放電，所以，在不同用途之間，亦難免有其共同之處，例如傍路電容實際上亦可稱為平滑濾波電容，端看從哪一個角度來解釋。 以下係就一般習慣的稱呼做為分類，來說明電容器在不同電路中的作用和基本要求。 1.1直流充放電電容 電容器的基本作用既是充電和放電，於是直接利用此充電和放電的功能便是電容器的主要用途之一。 在此用途中的電容器，有如蓄電池和飛輪一般的功能，在供給能量高於需求時即予吸收並儲存，而當供給能量低於需求或沒有能量供給時，此儲存的能量即可放出電容器充放電的作用與
電池充放電的作用不一樣，電池不管在充電或放電時，所需之作用時間均較長，因此，它無法在瞬間吸收大量的電能，也無法在瞬間放出大量的電能。 圖1-1是常見的整 流電路，圖中二極 體僅導通下半週 的電流，在導通期 間把電能儲存於 電容器上，在負半 週時，二極體不導 電，此時負載所需 的電能唯賴電容 器供給。 在此電路中，你可能想到，電容器在正半週所充之電能是否足夠維持到負半迵使用關於這個問題，有三個因素來決定 1.交流電在正半週時能否充份供應所需能量 2.電容器在正半週的充電期間，是否能夠儲存充份的能量 3.負載所需的平均電能是多少。 以上三個因素之中，1.2.數字若很大，而3.的需求則很小，即使在理論上亦無法獲得純粹的直流，因為電容器並非在正半週的全部時間都在充電，而只是在正半週的電壓高於電容器既有的電壓時，才有充電的作用在電容器不接負載時漏電流亦不計，其充電的時間只是正半週的前四分之一週電壓上升時及至電壓上升到峰值後，第二個正半週就不再充電了當電容器接上負之後，開始放電，在不充電的時間內，放去了多少電能，在充電時才能回多少電能，正是因為這樣，所以紋波是無法等於零的。 通常的整流充放電電路，都是在交流接近峰值的極短時間內充電，然後做穩定的如前級放大器或不穩定的如B類放大器放電，而放電之量亦僅佔總電容量極小的部份但也有少數電路中的電容是做長時間緩慢充電而後在瞬間大量放電的，這類電路例如照相用之閃光電路和點銲機中之放電電路等，其電容所要求的特性自與一般整流用電容不一樣。 1.2電源平滑濾波及反交連電容
去耦电容的容值计算和布局布线 有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播， 和将噪声引导到地。 去耦电容的容值计算 去耦的初衷是：不论I C对电流波动的规定和要求如何都要使电压限值维持在规定的允许误差范围之内。 使用表达式： C⊿U=I⊿t 由此可计算出一个I C所要求的去耦电容的电容量C。 ⊿U是实际电源总线电压所允许的降低，单位为V。 I是以A（安培）为单位的最大要求电流； ⊿t是这个要求所维持的时间。 x i l i n x公司推荐的去耦电容容值计算方法： 推荐使用远大于1/m乘以等效开路电容的电容值。 此处m是在I C的电源插针上所允许的电源总线电压变化的最大百分数，一般I C 的数据手册都会给出具体的参数值。 等效开路电容定义为： C=P/(f U^2) 式中： P——I C所耗散的总瓦数； U——I C的最大D C供电电压； f——I C的时钟频率。

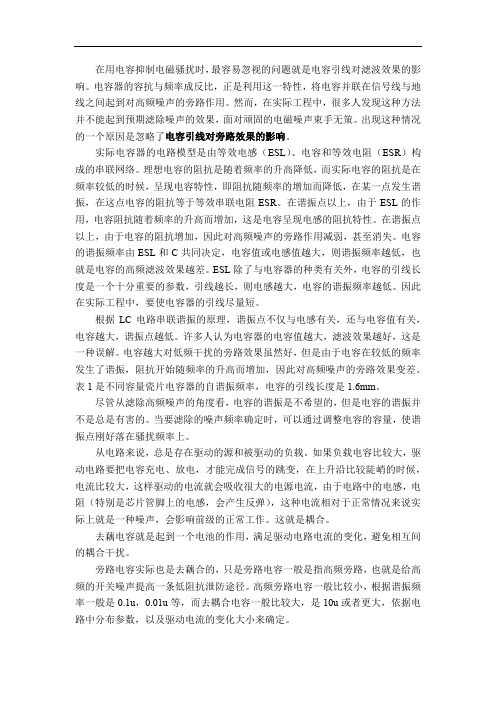

一旦决定了等效开关电容，再用远大于1/m的值与它相乘来找出I C所要求的总去耦电容值。然后还要把结果再与连接到相同电源总线电源插针的总数相 除，最后求得安装在每个连接到电源总线的所有电源插针附近的电容值。 去耦电容选择不同容值组合的原因： 在去耦电容的设计上，通常采用几个不同容值（通常相差二到三个数量级，如0.1u F与10u F），基本的出发点是分散串联谐振以获得一个较宽频率范 围内的较低阻抗。 电容谐振频率的解释： 由于焊盘和引脚的原因，每个电容都存在等效串联电感（E S L），因此自身会形成一个串联谐振电路，L C串联谐振电路存在一个谐振频率，随着电力的频 率不同，电容的特性也随之变化，在工作频率低于谐振频率时，电容总体呈容性，在工作频率高于谐振频率时，电容总体呈感性，此时去耦电容就失去了去耦的效 果，如下图所示。因此，要提高串联谐振频率，就要尽可能降低电容的等效串联电感。 电容的容值选择一般取决于电容的谐振频率。 不同封装的电容有不同的谐振频率，下表列出了不同容值不同封装的电容的谐振频率：
简介 旁路电容常见于电子设备的每个工作部分。大多数工程师都知道要对系统、电路甚至每个芯片进行旁路。很多时候我们选择旁路电容是根据过往的设计经验而没有针对具体电路进行优化。本应用指南旨在对看似简单的旁路电容的设计思路进行探讨。在分析为什么要使用旁路电容之后，我们会介绍有关电容基础知识、等效电路、电介质所用材料和电容类型。 接下来对旁路电容的主要功能和使用场合进行区分。与仅工作在高频的电路不同，会产生大尖峰电流的电路有不同的旁路需求。另外还会讨论一些有针对性的问题，如,运用多个旁路电容以及电路板布局的重要性。 最后，我们给出了四个具体的示例。这四个例子涉及了高、低电流和高、低频率。 为什么要使用旁路电容 非常常见（和相当令人痛心）的是用面包板搭建一个理想配置电路时，经常会遇到电路运行不稳定或者根本就不能运行的情况（见图1）。来自电源、内部IC 电路或邻近IC 的噪声可能被耦合进电路。连接导线和电路连接起到了天线的作用而电源电压产生变化，电流随之不稳定。 图2所示为通过示波器所观察到的电源引脚上的信号波形。 . 图2. 示波器所观察到的同相放大器直流电源引脚的波形 我们可以看到，直流电压附近有很多高频噪音(约10mV P-P ) 。此外，还有之前提到的幅度超出50mVr 的周期性电压脉冲。因假定电源为稳定值（恒定为直流电压），那么任何干扰都将被直接耦合到电路并可能因此导致电路不稳定。 电源的第一道抗噪防线是旁路电容。通过储存电荷抑制电压降并在有电压尖峰产生时放电，旁路电容消除了电源电压的波动。旁路电容为电源建立了一个对地低阻抗通道，在很宽频率范围内都可具有上述抗噪功能。 要选择最合适的旁路电容，我们要先回答四个问题： 1、需要多大容值的旁路电容 2、如何放置旁路电容以使其产生最大功效 3、要使我们所设计的电路/系统要工作在最佳状态， 应选择何种类型的旁路电容？ 4、隐含的第四个问题----所用旁路电容采用什么样的封装最合适？（这取决于电容大小、电路板空间以及所选电容的类型。） 其中第二个问题最容易回答，旁边电容应尽可能靠近每个芯片电源引脚来放置。距离电源引脚越远就等同于增加串联电感，这样会降低旁路电容的自谐振频率（使有效带宽降低）。 图1. 同相放大器实验电路板(A V =2) 1 注：这类器件对静电放电比较敏感；请遵守正确的IC 操作规程。 1-888-INTERSIL 或1-888-468-3774|Intersil (和设计)是Intersil Americas Inc 的注册商标。 版权 ? Intersil Americas Inc . 2008，本公司保留一切权利。 文中提到的所有其它商标均归其持有者个人所有。
同容值电容的并联与反谐振（Anti-Resonance） 容值不同的电容具有不同的谐振点。图11画出了两个电容阻抗随频率变化的曲线。 图11 两个不同电容的阻抗曲线 左边谐振点之前，两个电容都呈容性，右边谐振点后，两个电容都呈感性。在两个谐振点之间，阻抗曲线交叉，在交叉点处，左边曲线代表的电容呈感性，而右边曲线代表的电容呈容性，此时相当于LC并联电路。对于LC并联电路来说，当L和C上的电抗相等时，发生并联谐振。因此，两条曲线的交叉点处会发生并联谐振，这就是反谐振效应，该频率点为反谐振点。
图12 不同容值电容并联后阻抗曲线 两个容值不同的电容并联后，阻抗曲线如图12所示。从图12中我们可以得出两个结论： a 不同容值的电容并联，其阻抗特性曲线的底部要比图10阻抗曲线的底部平坦得多（虽然存在反谐振点，有一个阻抗尖峰），因而能更有效地在很宽的频率范围内减小阻抗。 b 在反谐振（Anti-Resonance）点处，并联电容的阻抗值无限大，高于两个电容任何一个单独作用时的阻抗。并联谐振或反谐振现象是使用并联去耦方法的不足之处。 在并联电容去耦的电路中，虽然大多数频率值的噪声或信号都能在电源系统中找到低阻抗回流路径，但是对于那些频率值接近反谐振点的，由于电源系统表现出的高阻抗，使得这部分噪声或信号能量无法在电源分配系统中找到回流路径，最终会从PCB上发射出去（空气也是一种介质，波阻抗只有几百欧姆），从而在反谐振频率点处产生严重的EMI问题。因此，并联电容去耦的电源分配系统一个重要的问题就是：合理的选择电容，尽可能的压低反谐振点处的阻抗。 相同容值电容的并联 使用很多电容并联能有效地减小阻抗。63个0.0316 uF的小电容（每个电容ESL为1 nH）并联的效果相当于一个具有0.159 nH ESL的1.9908 uF电容。
耦合电容器主要的作用是隔离直流信号。电容的阻抗和信号的频率成反比，信号的频率越高，衰减越小。理论上，对于直流信号的阻抗是无穷大。很多场合需要放大的是交流信号，所以，会用耦合电容去掉信号中的直流部分。 滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。 去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。 旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。 1.关于去耦电容蓄能作用的理解 1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。 而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水， 这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。 实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下， 阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。 而去耦电容可以弥补此不足。这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一 （在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。） 2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地 2.旁路电容和去耦电容的区别 去耦：去除在器件切换时从高频器件进入到配电网络中的RF能量 。去耦电容还可以为器件提供局部化的DC电压源，它在减少跨板浪涌电流方面特别有用。旁路：从元件或电缆中转移出不想要的共模RF能量。这主要是通过产生AC旁路消除无意的能量进入敏感的部分，另外还可以提供基带滤波功能（带宽受限）。 我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用： 一是作为本集成电路的蓄能电容； 二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路； 三是防止电源携带的噪声对电路构成干扰。 在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling）电容也称退耦电容，是把输出信号的干扰作为滤除对象。 去耦 在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。
旁路、退耦、耦合电容的选取 高手和前辈们总是告诉我们这样的经验法则：“在电路板的电源接入端放置一个1～10μF 的电容，滤除低频噪声；在电路板上的电源与地线之间放置一个0.01～0.1μF 的电容，滤除高频噪声。”在书店里能够得到的大多数的高速PCB 设计、高速数字电路设计的经典教程中也不厌其烦的引用该首选法则（老外俗称Rule of Thumb ）。但是为什么要这样使用呢？各位看官，如果你是电路设计高手，你可以去干点别的更重要的事情了，因为以下的内容仅是针对我等入门级甚至是门外级菜鸟。 做电路的人都知道需要在芯片附近放一些小电容，至于放多大？放多少？怎么放？将该问题讲清楚的文章很多，只是比较零散的分布于一些前辈的大作中。鄙人试着采用拾人牙慧的方法将几个问题放在一起讨论，希望能加深对该问题的理解；如果很不幸，这些对你的学习和工作正好稍有帮助，那我不胜荣幸的屁颠屁颠的了。（以上有些话欠砍，在此申明以上不是我所写） 什么是旁路？ 旁路（Bypass ），在电路中为了改变某条支路的频率特性，使得它在某些频段内存在适当的阻值，而在另一些频段内则处于近似短路的状态，于是便产生了旁路电容的概念。旁路电容之所以为旁路电容，是因为它旁边还存在着一条主路， 而并不是某些电容天生就是用来做旁路电容的，也就是说什 么种类的电容都可以用来做旁路电容，关键在于电容容值的 大小合适与否。旁路电容并不是电解电容或是陶瓷电容的专 利。之所以低频电路中多数旁路电容都采用电解电容原因在 于陶瓷电容容值难以达到所需要的大小。 使用旁路电容的目的就是使旁路电容针对特定频率以上 的信号相对于主路来说是短路的。如图形式：要求旁路电容需要取值的大小； 已知：1、旁路电容要将流经电阻R 的频率高于f 的交流信号近似短路。求旁路电容的大小? Ic Ir
（一）电容： 1.一般是过滤作用，比如比如电解电容可以过滤低频，陶瓷电容可过滤高频。,原理就是电容的通交隔直特性，电容对交流信号通路，信号频率越高，阻抗越小，电容容量越大，阻抗越小，而对直流信号断路。比如直流电源正负极接一个电容，对交流信号来说相当于短路，于是波动信号就会通过这个电容而消耗掉，于是电压就更稳定，同理，如果在数字地接一电容，那么波动信号就会通过它与地短接，流入地端，而不流入下一级电路。 2.由于正常情况下，并联补偿电容是带电的，并用来补偿线路中的无功功率，提高功率因数，减少电的浪费。当设备或者线路需要维修时，虽然电线或者设备已经断电了，但是这时候的补偿电容由于是两端还有一定的电压，如果这时候人一旦碰到电容或者和电容相连的线路时，人就会有触电危险。但是如果我们在断电后，利用接地线把存储在补偿电容两端的电经过地线直接引入大地，这样使得电容不带电，从而保证维修人员的安全。 3.电容会充电放电的，接地也可以是放电过程，使电容器保持在一端了零电位。从而使电容容量达到最优。 4.耦合电容，又称电场耦合或静电耦合。耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止工频电流进入弱电系统，保证人身安全。 电容耦合的作用是将交流信号从前一级传到下一级。耦合的方法还有直接耦合和变压器耦合的方法。直接耦合效率最高，信号又不失真，但是，前后两级工作点的调整比较复杂，相互牵连。为了使后一级的工作点不受前一级的影响，就需要在直流方面把前一级和后一级分开，同时，又能使交流信号从前一级顺利的传递到后一级，同时能完成这一任务的方法就是采用电容传输或者变压器传输来实现。他们都能传递交流信号和隔断直流，使前后级的工作点互不牵连。但不同的是，用电容传输时，信号的相位要延迟一些，用变压器传输时，信号的高频成分要损失一些。一般情况下，小信号传输时，常用电容作为耦合元件，大信号或者强信号传输时，常用变压器作为耦合元件。 5.电容能抑制器件两端电压变化率，起缓冲作用。同理电感抑制器件两端电流变化率，如整流电路中电感使导通角增大，续流二极管使输出电压平均值增大。 （二）电阻： 上拉电阻、下拉电阻的作用 所谓上，就是指高电平；所谓下，是指低电平。上拉，就是通过一个电阻将信号接电源，一般用于时钟信号数据信号等。下拉，就是通过一个电阻将信号接地，一般用于保护信号。这是根据电路需要设计的，主要目的是为了防止干扰，增加电路的稳定性。一般就是刚上电的时候，端口电压不稳定，为了让他稳定为高或低，就会用到上拉或下拉电阻。有些芯片内部集成了上拉电阻，所以外部就不用上拉电阻了。但是有一些开漏的，外部必须加上拉电阻。假如没有上拉，时钟和数据信号容易出错，毕竟，CPU的功率有限，带很多BUS线的时候，提供高电平信号有些吃力。而一旦这些信号被负载或者干扰拉下到某个电压下，CPU无法正确地接收信息和发出指令，只能不断地复位重启。 假如没有下拉，保护电路极易受到外界干扰，使CPU误以为被保护对象出问题而采取保护动作，导致误保护。 1.TTL驱动CMOS时,如果TTL输出最低高电平低于CMOS最低高电平时,提高输出高电平 2 .OC门必须加上拉,提高电平值
高速电路板上使用最多的是什么东西？去耦电容！ 关键词：去耦（decouple）、旁路（Bypass）、等效串联电感（ESL）、等效串联电阻（ESR）、高速电路设计、电源完整性（PI）、信号完整性（SI） 高手和前辈们总是告诉我们这样的经验法则：“在电路板的电源接入端放置一个1～10μF的电容，滤除低频噪声；在电路板上每个器件的电源与地线之间放置一个0.01～0.1μF的电容，滤除高频噪声。”在书店里能够得到的大多数的高速PCB设计、高速数字电路设计的经典教程中也不厌其烦的引用该首选法则（老外俗称Rule of Thumb）。但是为什么要这样使用呢？各位看官，如果你是电路设计高手，你可以去干点别的更重要的事情了，因为以下的内容仅是针对我等入门级甚至是门外级菜鸟。 做电路的人都知道需要在芯片附近放一些小电容，至于放多大？放多少？怎么放？将该问题讲清除的文章很多，只是比较零散的分布于一些前辈的大作中。鄙人试着采用拾人牙慧的方法将几个问题放在一起讨论，希望能加深对该问题的理解；如果很不幸，这些对你的学习和工作正好稍有帮助，那我不胜荣幸的屁颠屁颠的了。 首先就我的理解介绍两个常用的简单概念。
什么是旁路？旁路（Bypass），是指给信号中的某些有害部分提供一条低阻抗的通路。电源中高频干扰是典型的无用成分，需要将其在进入目标芯片之前提前干掉，一般我们采用电容到达该目的。用于该目的的电容就是所谓的旁路电容（Bypass Capacitor）,它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低，这个地球人都知道），可以看出旁路电容主要针对高频干扰（高是相对的，一般认为20MHz以上为高频干扰，20MHz以下为低频纹波）。 什么是退耦？退耦（Decouple），最早用于多级电路中，为保证前后级间传递信号而不互相影响各级静态工作点的而采取的措施。在电源中退耦表示，当芯片内部进行开关动作或输出发生变化时，需要瞬时从电源线上抽取较大电流，该瞬时的大电流可能导致电源线上电压的降低，从而引起对自身和其他器件的干扰。为了减少这种干扰，需要在芯片附近设置一个储电的“小水池”以提供这种瞬时的大电流能力。 在电源电路中，旁路和退耦都是为了减少电源噪声。旁路主要是为了减少电源上的噪声对器件本身的干扰（自我保护）；退耦是为了减少器件产生的噪声对电源的干扰（家丑不外扬）。有人说退耦是针对低频、旁路是针对高频，我认为这样说是不准确的，高速芯片内部开关操作可能高达上GHz，由此引起对电源线的干扰明显已经不属于
RC及RCD电路举例分析 耦合电路 1．直接耦合 直接耦合：将前一级的输出端直接连接到后一级的输入端。 直接耦合方式的缺点：采用直接耦合方式使各级之间的直流通路相连，因而静态工作点相互影响。有零点漂移现象。 直接耦合方式的优点：具有良好的低频特性，可以放大变化缓慢的信号；由于电路中没有大容量电容，易于将全部电路集成在一片硅片上，构成集成电路。2．阻容耦合 阻容耦合：将放大电路的前级输出端通过电容接到后级输入端。 直流分析：由于电容对直流量的电抗为无穷大，因而阻容耦合放大电路各级之间的直流通路不相通，各级的静态工作点相互独立。 交流分析：只要输入信号频率较高，耦合电容容量较大，前级的输出信号可几乎没有衰减地传递到后级的输入端。因此，在分立元件电路中阻容耦合方式得到非常广泛的应用。 阻容耦合电路的缺点：首先，不适合传送缓慢变化的信号，当缓慢变化的信号通过电容时，将严重被衰减，由于电容有“隔直”作用，因此直流成分的变化不能通过电容。更重要的是，由于集成电路工艺很难制造大容量的电容，因此，阻容耦合方式在集成放大电路中无法采用。 3．变压器耦合 变压器耦合：将放大电路前级的输出端通过变压器接到后级的输入端或负载电阻上。 电路缺点：它的低频特性差，不能放大变化缓慢的信号，且非常笨重，不能集成化。 电路优点：可以实现阻抗变换，因而在分立元件功率放大电路中得到广泛应用。变压器耦合电路的前后级靠磁路耦合，它的各级放大电路的静态工作点相互独立。 4．光电耦合 光电耦合器：是实现光电耦合的基本器件，它将发光元件（发光二极管）与
光敏元件（光电三极管）相互绝缘地组合在一起。 工作原理：发光元件为输入回路，它将电能转换成光能；光敏元件为输出回路，它将光能再转换成电能，实现了两部分电路的电气隔离，从而可有效地抑制电干扰。 RC电路 1．RC微分电路 如图所示，电阻R和电容C串联后接入输入信号VI，由电阻R输出信号VO，当RC数值与输入方波宽度t W之间满足：τ(RC)《《t W，这种电路就称为微分电路。在R两端(输出端)得到正、负相间的尖脉冲，而且发生在方波的上升沿和下降沿。
退耦电容原理 所谓退耦，既防止前后电路网络电流大小变化时，在供电电路中所形成的电流冲动对网络的正常工作产生影响。换言之，退耦电路能够有效的消除电路网络之间的寄生耦合。 退耦滤波电容的取值通常为47~200μF，退耦压差越大时，电容的取值应越大。所谓退耦压差指前后电路网络工作电压之差。 如下图为典型的RC退耦电路，R起到降压作用： 大家看到图中，在一个大容量的电解电容C1旁边又并联了一个容量很小的无极性电容C2 原因很简单，因为在高频情况下工作的电解电容与小容量电容相比，无论在介质损耗还是寄生电感等方面都有显著的差别（由于电解电容的接触电阻和等效电感的影响，当工作频高于谐振频率时，电解电容相当于一个电感线圈，不再起电容作用）。在不少典型电路，如电源退耦电路，自动增益控制电路及各种误差控制电路中，均采用了
大容量电解电容旁边并联一只小电容的电路结构，这样大容量电解电容肩负着低频交变信号的退耦，滤波，平滑之作用；而小容量电容则以自身固有之优势，消除电路网络中的中，高频寄生耦合。在这些电路中的这一大一小的电容均称之为退耦电容。 Re: 大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称ESL）。 电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小ESL 这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。 所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。 常使用的小电容为 0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF，几百pF的。而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地（这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。
滤波电容 百科名片 储能电容的安装数字电路的电源线与回流线（地线）之间总要连接很多的电容器通常称为滤波电容。目录 简介选择作用 编辑本段简介 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言 n-35g的主滤波电容 ）。 低频滤波电容主要用于是电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。 编辑本段选择 滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。 50赫兹工频电路中使用的普通电解电容器，其脉动电压频率仅为100赫兹，充放电时间是毫秒数量级。为获得更小的脉动系数，所需的电容量高达数十万微法，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。而
开关电源中的输出滤波电解电容器，其锯齿波电压频率高达数万赫兹，甚至是数十兆赫兹。这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗- 频率”特性。要求在开关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
电容在电路中各种作用 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏 值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作! 利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。
E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路） 当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路） G、请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部.
