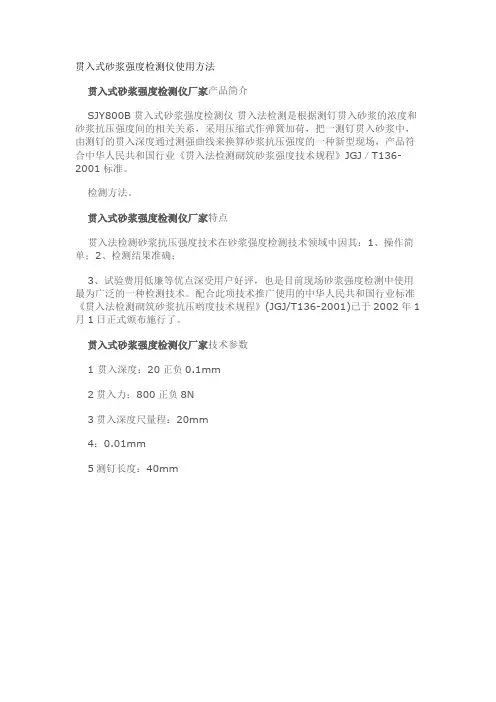

贯入式砂浆强度检测仪性能特点
SJY800B贯入式砂浆强度检测仪
产品说明：
SJY800B贯入式砂浆强度检测仪（简称：砂浆贯入仪），用于砌体砂浆强度检测。符合国家行业抗压标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2001）中的各项规定。
技术参数：贯入深度：20正负0.1mm
贯入力：800正负8N
贯入深度尺量程：20mm
精度：0.01mm
测钉长度：40mm
SJY800B型贯入仪基本配置：
（1）SJY800B型主机壹台；
（2）测钉肆拾根
（3）轴轮加力省力杠杆壹个
（4）直读自复位式数显贯入深度测量表壹只
（5）测钉量规壹只
（6）吹风器壹个
（7）合格证．装箱单各一份
（8）说明书壹本
（9）铝合金包装箱壹只
（10）08年版贯入法砂浆强度数据分析软件一套（11）备用电池一块
4.贯入法检测喷射混凝土早期强度研究报告
贯入法检测隧道喷射混凝土早期强度专用曲线建立及《检测技术规程》制项目研究报告 一、用途 《铁路隧道工程施工质量验收标》、《客运专线铁路隧道工程施工质量验收暂行标准》规定，“喷射混凝土的早期（1d）强度必须符合设计要求”，“采用贯入法或拔出法检测”。铁建设［2007］88号文发布的《铁路隧道设计施工有关标准补充规定》规定，“隧道支护喷射混凝土的强度等级不应低于C25，24小时强度不应低于10MPa”。 国家铁路建设重点工程之一湘桂铁路扩改工程，XG-4、XG-5标段，隧道14座/13955延长米，均为双线隧道。喷射混凝土初期支护是保证围岩稳定，保证施工安全的重要措施之一。 为了加强隧道初期支护喷射混凝土1d强度控制、落实验标要求，课题组开展了“贯入法检测道喷射混凝土早期强度”的研究。 二、国内检测技术现状 拔出法检测，铁道部已有《混凝土强度后装拔出法试验方法》
TB/T2298.2～1991。经应用，由于隧道初支喷射混凝土表面不平整、粗糙，早期强度低等特点，现场表面打磨困难、钻孔及孔内切槽难以达到测试条件，拉拔杆安装与基座难以垂直，造成测试数据过于偏离实际。拔出法操作较复杂，部件多，须多人操作。实践证明拔出法不适用于隧道喷射混凝土早期测强。 建设部有《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001。由于测针小，冲击功能低，不能满足喷射混凝土早期测强要求。 调查发现国内有HQG-1000型混凝土强度检测仪（贯入检测仪，仿欧技术）生产，但尚未形成标准。国内无国家或行业标准试验方法或规程，更无适用于喷射混凝土现场检测强度换算曲线可依靠。 采用HQG-1000型混凝土强度检测仪，开发隧道喷射混凝土早期强度检测技术，成为课题组的主攻目标。 三、关健技术研究及成果 1.喷射混凝土早期测强曲线的建立 1.1HQG-1000型混凝土强度检测仪主要技术性能参数：
第一篇混凝土结构设计 第一章钢筋混凝土的一般概念和材料的主要性能 第二章高强高性能混凝土结构的性能及设计方法 第三章受弯构件承载力计算与构造 第四章混凝土结构设计方法 第五章钢管混凝土结构 第六章钢骨混凝土结构 第七章混凝土结构受拉构件承载力的计算 第八章混凝土结构受压构件承载力的计算 第九章钢筋混凝土受扭构件承载力计算 第十章混凝土结构正常使用阶段的验算 第二篇无损检测基本操作技术与检测人员资格鉴定 第一章无损检测总论 第二章无损检测人员资格鉴定与认证 第三章射线检测技术 第四章超声波检测技术 第五章涡流检测技术 第六章磁粉检测技术 第七章渗透检测技术 第八章无损检测新技术 第九章现代检验理论和信息处理技术 第三篇国内外混凝土结构故障检测技术 第一章混凝土无损检测概述 第二章回弹法检测混凝土强度 第三章混凝土超声检测技术 第四章超声法检测混凝土强度 第五章钻芯法检测混凝土强度 第六章拔出法检测混凝土强度 第七章超声法检测混凝土缺陷 第八章高强混凝土强度的检测技术 第九章混凝土无损检测技术的工程应用实例 第四篇混凝土结构性能试验操作技术 第一章建筑结构试验概述 第二章建筑结构试验设计 第三章试验数据采集及删量仪器 第四章建筑结构静力试验 第五章混凝土结构动力试验 第六章混凝土结构抗震动力加载试验 第七章混凝土服役结构的可靠一性鉴定 第八章混凝土结构试验的数据处理 第五篇混凝土结构可靠性与耐久性分析评估 第一章混凝土结构的可靠度 第二章先进拟合优度检验方法的应用
第三章混凝土结构性能的评定 第四章钢筋锈蚀与混凝土结构的耐久性 第五章现存结构的可靠性分析 第六章混凝土结构寿命预测及其剩余寿命预测第七章混凝土构件的耐久性 第八章结构系统静强度可靠性分析理论及其计算第九章混凝土结构耐久性设计、评估及维护 第六篇混凝土结构故障鉴定及修复与损伤预防第一章混凝土结构的损伤诊断 第二章混凝土结构的检测及鉴定 第三章混凝土结构加固设计方法 第四章砌体结构的加固设计方法 第五章建筑物纠倾技术 第六章混凝土结构耐久性的损伤防治 第七章混凝土结构的防护及耐腐蚀设计 第七篇混凝土结构检测规范标准 混凝土强度检验评定标准 混凝土质量控制标准 冷轧带肋钢筋混凝土结构技术规程 预制混凝土构件质量检验评定标准 回弹击检混凝土抗压强度技术规程 超声回弹综合法检测混凝土强度技术规范 钻芯法检测混凝土强度技术规程 混凝土超声波检测仪 (进口 ) 混凝土超声波测试仪 (进口 ) 脉冲回波测试仪 (进口 ) 混凝土结构扫描仪 (进口) 新拌混凝土检测仪 (进口 ) RCT氯含量快速测试仪 (进口 ) 混凝土碳化深度测试仪 (进口 ) 砂浆孔隙测试仪 (进口)

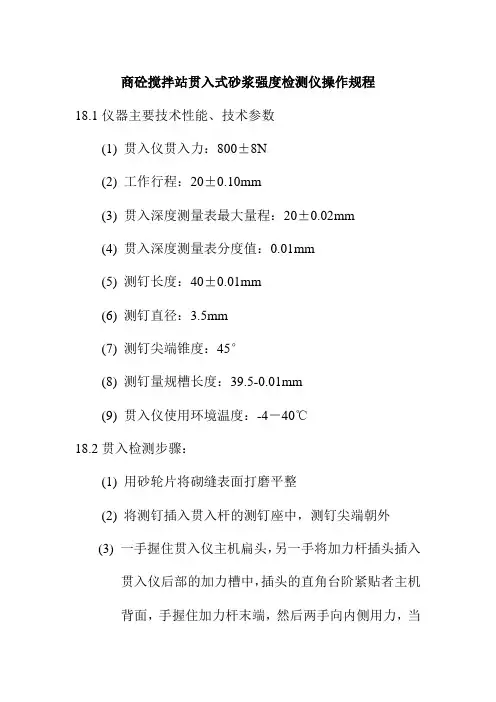

SJ Y800B型贯入式砂浆强度检测仪操作规程 1仪器设备名称 SJY800B型贯入式砂浆强度检测仪 2主要测量参数 本机是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。 3主要技术参数 3.1贯入仪贯入力：800±8N 3.2数字测量尺量程：40mm±0.01m m 3.3测钉长度：40mm 3.4测钉直径：3.5m m 3.5测规槽：39.5mm 3.6贯入深度：20±0.1m m 4贯入检测应按下列程序操作： 1 将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉： 2 用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶端； 3 将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。 4.1每次试验前，应清除测钉上附着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新选用新的测钉。 4.2 操作过程中，当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时，该测点应作废，另选测点补测。 4.3贯入深度的测量应按下列程序操作： 1将测钉拔出，用吹风器将测孔中的粉尘吹干净； 2将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测
量表显示值并记录在本规程附录C的记录表中，贯入深度应按下式计算： d i =20.00- d i ' 式中d i '—第i个测点贯入深度测量表读数，精确至0.01mm； d i —第i个测点贯入深度值，精确至0.01m m。 3直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。 4.4当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d，然后再在测点处进行贯入检测， 读取 d ，则贯入深度应按下式计算： d i = d i 0 - d i '（4.3.5） 式中d i —第i个测点贯入深度值，精确至0.01m m； d i 0—第i个测点贯入深度测量表的不平整度读数，精确至0.01mm； d i '—第i个测点贯入深度测量表读数，精确至0.01mm。
贯入法检测砌筑砂浆抗压强度作业指导书 1适用范围 本作业指导书适用于工业与民用建筑及一般构筑物砂浆抗压强度的检测。 2执行标准 《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 3检测仪器 3．1仪器及性能 3．1．1贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪，图3.1.1）、贯入深度测量表。 3．1．2贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。 3．1．3贯入仪应满足下列技术要求： ——贯入力应为800±8N； ——工作行程应为20±0.10mm。 3．1．4贯入深度测量表（图3.1.4）应满足下列技术要求：——最大量程应为20±0.02mm； ——分度值应为0.01mm。
3．1．5测钉长度应为40±0.10mm，直径应为3.5mm，尖端锥度应为45o。测钉量规的量规槽长度应为39.5+0.100mm。 3．1．6贯入仪使用时的环境温度应为-4~40℃。 3．2校准基本要求 3．2．1正常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年至少校准一次。校准应符合本规程附录A，附录B的规定。 3．2．2当遇到下列情况之一时，仪器应送法定计量部门进行校准： ——新仪器启用前； ——超过校准有效期； ——更换主要零件或对仪器进行过调整； ——检测数据异常； ——零部件松动； ——遭遇撞击或其他损坏； ——累计贯入次数为10000次。 3．3其他要求 3．3．1贯入仪在闲置和保存时，工作弹簧应处于自由状态。 3．3．2贯入仪不得随意拆装。 4 检测技术 4．1基本要求
SJY-800B砂浆贯入强度检测仪 一、SJY-800B砂浆贯入强度检测仪概述 SJY-800B贯入式砂浆强度检测仪，用于砌体砂浆强度检测，它采用杠杆式加力方法，根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，利用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方仪。具有重量轻，操作简单，检测精度高等特点，即减轻了检测人员的劳动强度，又提高了检测效率，是回弹法、原位推出法等方法的替代产品，是目前现场砂浆强度检测中使用最为广泛的一种检测技术。符合标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136—2001） 二、SJY-800B贯入砂浆强度检测仪主要参数 1、贯入仪贯入力：800±8N 2、工作冲程：20±0.1mm
3、数字测量尺量程：20mm±0.01mm 4、测钉长度：40±0.10mm 5、测钉直径：3.5mm 6、测钉顶尖锥度：45° 7、测钉量规槽长度：39.5+0.1 0mm 8、贯入仪使用环境温度：-4~40℃ 三、SJY-800B砂浆强度检测仪组成 1、贯入仪主机：1台； 2、贯入深度测量尺：1只； 3、特制测钉：1盒（40根）； 4、测钉量规：1块； 5、测钉座螺母旋紧扳手：1个； 6、加力器：1个； 7、吹风器：1个； 8、砂轮：1块； 9、包装箱：1只； 四、SJY-800B贯入式砂浆强度检测仪结构图

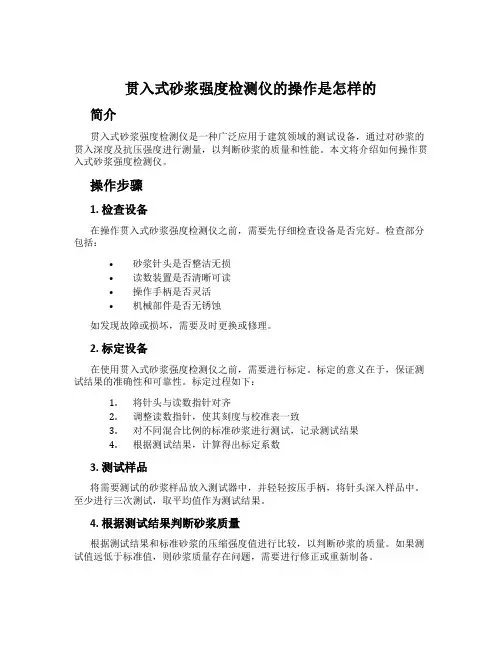

五、SJY-800B贯入检测仪检测步骤 1、用砂轮片将砌缝表面打磨平整； 2、从箱中取出测钉，插入贯入杆（2）测钉座（9）的孔中，测钉尖端朝外。然后用旋紧扳手将测钉座（9）螺母旋紧，使测钉固定。 3、一手握住贯入仪主体（1），另一手将加力器（12）的长槽面套入贯入仪后部的加力槽杆上，使加力器（12）的加力横销与加力槽（6）相互吻合，然后用手握住加力器（12）末端，两手向内侧徐徐用力，当发现扳机（7）跳动一下，表明贯入仪挂钩（7）已挂上（加力时周围360任何方向均可加力，以延长使用寿命），取下加力器（12，这时贯入仪便可进入下面的检测了。 4、检测时，一手水平托住贯入仪，让贯入仪的扁头用力抵住打磨平整的砌缝表面，要牢牢握住仪器把手（5）以防反冲，然后扣动扳机（7），贯入仪自由释放能量，这样就完成了一次检测，移开贯入仪，用吹风器吹干净测孔。 5、最后用深度测量尺测量测孔的深度，从显示屏上直接读取测量深度值。这样就完成了一次完整的检测工作，查砂浆抗压强度换算表便知砂浆抗压强度。 六、测点布置
1、适用范围 贯入法检测技术适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测；当砂浆遭受高温、冻害、化学侵蚀、火灾、表面粉饰等时，因砂浆的内外质量可能存在较大不同，因而不能适用。对砌筑砂浆抗压强度进行检测时，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。 2、检测目的 对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度： 2.1、砌体结构没有砂浆试块； 2.2、砂浆试块缺乏代表性或试件数量不足； 2.3、砂浆试块的试验结果有怀疑或争议； 2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度； 2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。 2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：
2.6.1、安全鉴定、危房鉴定或其他应急鉴定； 2.6.2、抗震鉴定； 2.6.3、大修前的可靠性鉴定； 2.6.4、危房改变用途、改建、加层或扩建前的鉴定。 3、执行标准 《砌体结构工程施工质量验收规范》GB 50203-2011； 《建筑结构检测技术标准》GB/T 50344-2004； 《砌体工程现场检测技术标准》GB/T50315-2011； 《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001； 4、检测依据 4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料； 4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。 4.3、工程建设时间；进一步明确检测原因和委托方的具体要求； 4.4、以往工程质量检测情况。 5、操作人员及注意事项 5.1、凡使用贯入仪进行工程检测的人员，均应经专门培训合格后方可进行检

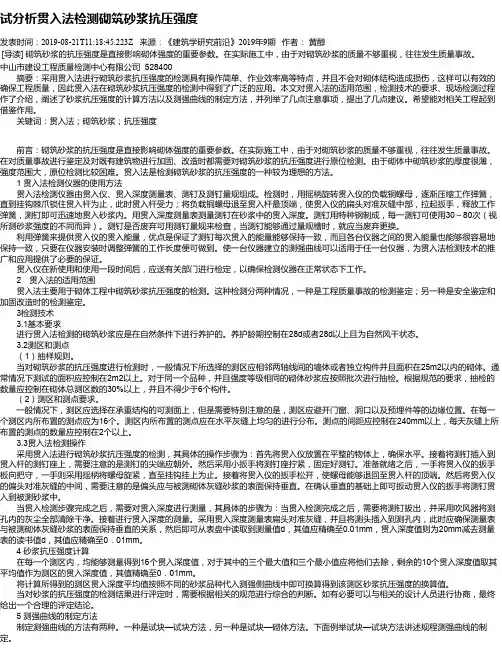

贯入法检测砌筑砂浆强度 用贯入法检测的砌筑砂浆应符合下列要求：自然养护，龄期为28天或28天以上，自然风干状态，强度为0.4-16.0mpa 测点布置：检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体或构筑物为一个构件；按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。基础楼层可按一个楼层计。 被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。 多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm。 每一构件应测试16点。侧点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。 贯入检测的试验步骤： 1.将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉； 2.用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶 端； 3.将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表 面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。 4.将测钉拔出，用吹风器将测孔中的粉尘吹干净； 5.将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保 持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测
量表显示值，并记录在记录表中，贯入深度应按下式计算： d i=20.00-d i’ d i’——第i个测点贯入深度测量表读数，精确至0.01mm d i——第i个测点贯入深度值，精确至0.01mm 6.当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d i0，然后再在测点处进行贯入检测，读数d i’，则贯入深度应按下式计算： d i= d i0- d i’ d i——第i个测点贯入深度值，精确至0.01mm d i’——第i个测点贯入深度测量表读数，精确至0.01mm d i0——第i个测点贯入深度测量表的不平整度读数，精确至 0.01mm 7.直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。 注意：1.每次试验前，应清除测钉上附着着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新选用新的测钉。2.操作过程中，当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时，该测点作废，另选测点补测。 砂浆抗压强度计算 检测数值中，应将16个贯入深度值中的3个较大值和3个较小值剔除，余下的10个贯入深度值取其平均值。 根据计算所得的构件贯入深度平均值，可按不同的砂浆品种查得砂浆
贯入法检测砌筑砂浆及抹灰砂浆抗压强度1适用范围 本作业指导书适用于砌体结构中砌筑砂浆抗压强度的现场检测，不适用于受高温、冻害、化学浸蚀、火灾等表面损伤砂浆的检测（条文说明中有注释：可以将损伤层磨去后再进行检测），以及冻结法施工砂浆在强度回升期的检测。 砌筑砂浆自然养护，龄期不少于28d，风干状态，抗压强度为（0.4~16.0）MPa。 2017版规程新增了抹灰砂浆的检测。 2应用标准 JGJ/T 136-2017《贯入法检测砌筑砂浆抗压强度技术规程》 GB 50203-2011《砌体工程施工质量验收规范》 3仪器设备 （1）贯入式砂浆强度检测仪。（2）数字式贯入深度测量表(2001版规程采用指针式) 贯入仪必须在由校准机构进行校准的校准有效周期内使用，贯入深度测量表上的百分表应经计量部门检定合格并在检定有效期内使用。 贯入仪和贯入深度测量表使用的环境温度应为（-4~40）℃。
4试验步骤 4.1 抽检率 4.1.1砌筑砂浆抽样 按批抽样检测时，应取龄期相近的同楼层、同来源、同种类、同品种和同一强度等级的砌筑砂浆且不超过250m3砌体为一检测单元（即一检验批）；每一检测单元（检验批）抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。基础砌体可按一个楼层计。每一构件（单片墙体、柱）应测试16个点。 4.1.2水泥抹灰砂浆抽样 a．相同砂浆品种、强度等级、施工工艺的室外抹灰工程，应将龄期相近的每1000m2抹灰面积划分为一个检验批，不足1000m2抹灰面积也应划分为一个检验批；每100 m2抹灰面积，至少检测一次、16个测点。 b．相同砂浆品种、强度等级、施工工艺的室内抹灰工程，应将龄期相近的50个自然间划分为一个检验批，大面积房间和走廊按抹灰面积30m2为一间，不足50间的也应划分为一个检验批，室内应至少抽检10%自然间，并不得少于3间；不足3间应全数检验，每间检测一次、16个测点。 4.2 测点要求 a．被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。检测加气混凝土砌块砌体时，其灰缝厚度应大于测钉直径。
2006年水利部质量检测员继续教育专业题库2（81分答案） 单项选择 （1）某试验室在测定某一水泥样品的3天胶砂强度时，得到以下6个抗压破坏荷载值：23.50kN，24.20kN，24.20kN，23.12kN，25.40kN，25.00 kN；请计算该水泥样的抗压强度（2）。 24.2MPa 15.1 MPa 16.1 MPa 24.5mm （2）细骨料应以同一产地连续进场不超过（3）为一批作为检验批。 400t 500t 600t 700t （3）建立回弹法专用或地区相关曲线时，要求试验中的150mm立方体试块的养护条件。（3） 标准养护 封闭方式养护C与被测构件养护方式基本一致 蒸汽养护 （4）关于水质分析中的滴定终点，下列说法正确的是（2 ） 滴定到两组分摩尔数相等的那一点。 滴定到指示剂变色的那一点。 滴定到两组分克当量数相等的那一点。 滴定到两组分体积相等的那一点
（5）混凝土的（2 ）强度最大 抗拉 抗压 抗弯 抗剪 （6）砂子的表观密度为ρ1，堆积密度为ρ2，紧密密度为ρ3，则存在下列关系（2）。 ρ1＞ρ2＞ρ3 ρ1＞ρ3＞ρ2 ρ3＞ρ1＞ρ2 ρ3＞ρ2＞ρ1 （7）砂子的表观密度为ρ1，堆积密度为ρ2，紧密密度为ρ3，则存在下列关系（2）。 ρ1＞ρ2＞ρ3 ρ1＞ρ3＞ρ2 ρ3＞ρ1＞ρ2 ρ3＞ρ2＞ρ1 （8）大体积混凝土工程应选用（3 ） 硅酸盐水泥 普通水泥 矿渣水泥 高铝水泥 （9）评价粗骨料力学性能指标的是（1 ）。 压碎值 抗压强度 磨耗率 坚固性
（10）用水泥胶砂强度检验方法测得一组试块3d抗折强度分别为4.1MPa、3.5 MPa、4.3 MPa，则该组试块3d的抗折强度为（1）。 4.2 MPa 4.1 MPa 4.0 MPa 该组结果作废，应重做试验 （11）根据SL352-2006，混凝土抗冻性试验结束的条件为（1） 相对动弹性模量值下降至初始值的60%以下或质量损失率达到5% 抗压强度损失超过25%或质量损失率达到5% 相对动弹性模量值下降至初始值的25%以下或质量损失率达到15% 抗压强度损失超过60%或质量损失率达到15% （12）水工混凝土常用的减水剂为(1 )。 木质素磺酸钠（木钠) 松香热聚物 硫酸钠 （13）砂浆性能检测项目中不包括（3）。 稠度 黏结强度 极限拉伸 抗碳化性 （14）水泥安定性试验有争议时一般以（2)为准。 饼法 雷氏法 饼法和雷氏法同时
贯入法检测砌筑砂浆抗压强度检测方案 一、工程概述： 1、工程名称：（监督编号：） 2、结构类型：砂浆品种：设计强度：配合比： 砌筑日期：自然养护：□是□否；自然风干状态：□是□否 3、委托检测原因： 4、待检构件总数：实检构件数量：检测方式：□单个检测□批量检测 二、制定依据： 《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T 136-2001及其他有关规定 三、检测方法及数量： 1、单个检测：用于单个结构或构件的检测,以面积不大于25m2的砌体构件或构 筑物为一个构件； 2、批量检测：应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个构件,基础按一个楼层计。 四、检测位置的确定 1、按上述检测方法，具体检测位置由建设、监理、设计、施工单位等视现场情况共同选定，形成具体受检位置确认表（见附表）及提供相应抽样位置平面简图并签名加盖公章确认。 2、若该检测为现场见证取样，相关单位应提供签名盖章的见证记录表。 五、检测单位名称、资质及备案情况： 广州市花都区建设工程质量监督检测室
六、该《检测方案》及《受检位置确认表》均应报工程质量监督机 构备案，备案通过后，方可实施检测。如检测方法、数量、检测单位等变动，则须各方共同确认后重新备案通过后，方可实施检测。 建设单位意见：监理单位意见： 项目负责人签名：（盖章）总监（代表）签名：（盖章）时间：时间： 设计单位意见：施工单位意见： 项目负责人签名：（盖章）项目经理签名：（盖章）时间：时间： 年月日
附表： 受检位置确认表 （贯入法） 工程名称：监督编号：
SJY800型贯入式砂浆强度检测仪期间核查方法 共3页第1页 1、期间核查内容 1.1工作冲程、测钉外露长度、贯入深度测量表、测钉长度。 2、期间核查用器具 2.1游标卡尺，量程0～150mm,精度0.02mm。 2.2贯入仪附带的测钉量规。 2.3贯入仪附带的钢制长方体量块。 3、期间核查方法 3.1工作冲程的核查按下列步骤进行： 3．1.1将贯入仪贯入杆外端放在U形槽中。 3．1.2用深度游标卡尺测量贯入仪在自由状态下的贯入杆端面至扁头端面的距离L0。 3.1.3一手将扳机扳向把手，一手用摇柄旋紧螺母。直至挂钩挂上为止。松开扳机，将螺母退至贯入杆外端。 3.1.4再将贯入仪贯入杆外端簇在U形槽中。 3.1.5用深度游标卡尺测量贯入仪在挂钩状态下贯入杆端面至扁头端面的距离L1。 3.1.6两个距离的差L1-L0即为工作冲程，应满足20±0.1mm。 3.2测钉外露长度的核查
3.2.1测钉的外露长度是指贯入仪在自由状态时，测钉外露在扁 共3页第2页头端面外的长度。 3.2.2将贯入仪贯入杆外端置于U形架中。 3.2.3用高度尺测量扁头端面的高度h0 3.2.4用高度尺测量测钉钉尖的高度h1。 3.2.5两个高度的差h1-h0即为测钉的外露长度，其长度应满足19±0.10mm。 3.3贯入深度测量表的核查 3.3.1贯入深度测量表测头外露长度在自由状态时，百分表指针零位时的测头外露长度。 3.3.2将测头外露部分压在钢制长方体量块上，直至扁头端面和量块表面重合。 3.3.3贯入深度测量表的读数应为20±0.2mm。 3.4、测钉长度的核查 3.4.1用贯入仪附带的测钉量规来核查，当测钉能够通过量规槽时，则应废弃。 3.4.2测钉量规槽的长度：39.50+0.10mm。 4.结果评定 4.1工作冲程：20±0.10mm。 4.2测钉外露长度：19±0.10mm。 4.3贯入深度测量表的读数：20±0.02mm。
混凝土工程检测专业考试试卷 69 1.单项选择题（每题1分，共40分） （1）钢材随着含碳量的增加，其（）降低。 强度硬度√塑性刚度 （2）伸长率越大，表明钢材的（）越好。 弹性柔性√塑性刚性 （3）混凝土的（）强度最大 抗拉√抗压抗弯抗剪 （4）用水泥胶砂强度检验方法测得一组试块3d抗折强度分别为4.1MPa、3.5 MPa、4.3 MPa，则该组试块3d的抗折强度为（）。 4.2 MPa 4.1 MPa √4.0 MPa 该组结果作废，应重做试验 （5）某试验室在测定某一水泥样品的3天胶砂强度时，得到以下6个抗压破坏荷载值：23.50kN， 24.20kN，24.20kN，23.12kN，25.40kN，25.00 kN；请计算该水泥样的抗压强度（）。 √24.2MPa 15.1 MPa 16.1 MPa 24.5mm （6）细骨料应以同一产地连续进场不超过（）为一批作为检验批。 400t 500t √600t 700t （7）评价粗骨料力学性能指标的是（）。 √压碎值抗压强度磨耗率坚固性 （8）回弹仪测得回弹值的大小代表混凝土：( ) √试件表面的硬度试件里面的硬度 试件表层及里层的质量试件表层的质量 （9）建立回弹法专用或地区相关曲线时，要求试验中的150mm立方体试块的养护条件。（） √标准养护封闭方式养护 C与被测构件养护方式基本一致蒸汽养护
（10）混凝土的（）强度最大 抗拉√抗压抗弯抗剪 （11）工程中需要使用海砂配置混凝土时，必须对海砂检验的项目是（ )。 颗粒级配合泥量泥块含量√氯离了含量 （12）根据《水工混凝土施工规范》(DL/T 5144-2001)，混凝土拌和生产过程中，坍落度每（ )应检测l~2次， 2 h√4 h8 h台班 （13）冷轧带肋钢筋CRB550，牌号中550表示（） √屈服强度屈服点抗拉强度非比例延伸强度 （14）硅酸盐水泥熟料矿物水化速率排序正确的是。（ ) C3A>C2S>C4AF>C3S C3S>C2S>C4AF>C3A√C3A>C3S>C4AF>C2S C3S>C2S>C4AF> C3A （15）为了保证混凝土结构的耐久性，混凝土配合比设计时需校核（） 最小水灰比和最大水泥用量√最大水灰比和最小水泥用量 最大单位用水量和最小水泥用量最小单位用水量和最大水泥用量 （16）测定混凝土的静力弹性模量时，至少应成型（ )个φ150 mm x300mm试件。， 23√4 6 （17）水泥熟料中水化速率最快、发热量最高的矿物为（ )。 C3S C2S√C3A C4AF （18）热轧钢筋力学性能指标不包括（） 屈服强度抗拉强度√断后伸长率规定非比例伸长应力 （19）对混凝土有利的变形为（ )。 徐变干缩√湿涨 （20）混凝土粗骨料吸水率限制值为（ )。 √≤2.5%≤3.0%≤3.5%≤4.0%
注：监理工程师、造价工程师、质量检测员的判断依据时间是根据对首次执业时间、资格取得时间、继续教育时间判断得到的。 注：五大员、监理员、造价员的判断依据时间是根据注册有效期和资格有效期判断得到的。 混凝土工程检测专业考试试卷 1.单项选择题（每题1分，共40分） （1）伸长率越大，表明钢材的（）越好。 弹性 柔性 塑性 刚性 （2）砂的实际筛余率，除4.75mm和0.60mm筛外，允许稍有超出，但其超出总量不应大于（） 1%
3% 5% （3）超声回弹综合法检测混凝土强度，当结构所用材料与制定的测强曲线所用材料有较大差异时，须用同条件试块、结构或构件测区钻取的混凝土芯样的抗压强度进行修正，试件数量应不少于（）个. 3个 4个 5个 6个 （4）用水泥胶砂强度检验方法测得一组试块3d抗折强度分别为4.1MPa、3.5 MPa、4.3 MPa，则该组试块3d的抗折强度为（）。 4.2 MPa 4.1 MPa 4.0 MPa 该组结果作废，应重做试验 （5）回弹法检测混凝土抗压强度，当构件的测区数少于10个时，混凝土抗压强度推定值为（） 最小值 平均值 根据标准差确定 代表值
（6）钢筋级别提高，则其（） 屈服点、抗拉强度提高、伸长率下降 屈服点、抗拉强度下降、伸长率下降 屈服点、抗拉强度提高、伸长率提高 屈服点、抗拉强度提高、伸长率提高 （7）用玻璃电极法测定pH值时主要影响因素是（） 浊度 胶体 氧化物 温度 （8）钢材随着含碳量的增加，其（）降低。 强度 硬度 塑性 刚度 （9）关于水质分析中的滴定终点，下列说法正确的是（）滴定到两组分摩尔数相等的那一点。
2006年水利部质量检测员混凝土类继续教育专业题库3（83分答案） 单选 （1）用水泥胶砂强度检验方法测得一组试块3d抗折强度分别为4.1MPa、 3.5 MPa、 4.3 MPa，则该组试块3d的抗折强度为（1）。 4.2 MPa 4.1 MPa 4.0 MPa 该组结果作废，应重做试验 （2）水泥浆在混凝土中，硬化前和硬化后起（2 ）作用。 胶结 润滑和胶结 填充 润滑和填充 （3）超声测试宜优先采用对测或角测，当被测构件不具备对测或角测条件时，可采用（3）平测。 斜测 双面 单面 三面 （4）建立回弹法专用或地区相关曲线时，要求试验中的150mm立方体试块的养护条件。（2 ） 标准养护 封闭方式养护C与被测构件养护方式基本一致 蒸汽养护 （5）混凝土的（2 ）强度最大 抗拉
抗压 抗弯 抗剪 （6）关于水质分析中的滴定终点，下列说法正确的是（2） 滴定到两组分摩尔数相等的那一点。 滴定到指示剂变色的那一点。 滴定到两组分克当量数相等的那一点。 滴定到两组分体积相等的那一点 （7）钢筋级别提高，则其（1 ） 屈服点、抗拉强度提高、伸长率下降 屈服点、抗拉强度下降、伸长率下降 屈服点、抗拉强度提高、伸长率提高 屈服点、抗拉强度提高、伸长率提高 （8）某试验室在测定某一水泥样品的3天胶砂强度时，得到以下6个抗压破坏荷载值：23.50kN，24.20kN，24.20kN，23.12kN，25.40kN，25.00 kN；请计算该水泥样的抗压强度（1）。 24.2MPa 15.1 MPa 16.1 MPa 24.5mm （9）回弹法检测混凝土抗压强度，当构件的测区数少于10个时，混凝土抗压强度推定值为（4） 最小值 平均值 根据标准差确定 代表值
1仪器设备名称 SJY800B型贯入式砂浆强度检测仪 2主要测量参数 本机是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。 3主要技术参数 3.1贯入仪贯入力：800±8N 3.2数字测量尺量程：40mm±0.01m m 3.3测钉长度：40mm 3.4测钉直径：3.5m m 3.5测规槽：39.5mm 3.6贯入深度：20±0.1m m 4贯入检测应按下列程序操作： 1 将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉： 2 用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶端； 3 将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。 4.1每次试验前，应清除测钉上附着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新选用新的测钉。 4.2 操作过程中，当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时，该测点应作废，另选测点补测。 4.3贯入深度的测量应按下列程序操作： 1将测钉拔出，用吹风器将测孔中的粉尘吹干净；
2将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测量表显示值并记录在本规程附录 C 的记录表中，贯入深度应按下 式计算： d i =20.00- d i ' 式中d i '—第i个测点贯入深度测量表读数，精确至0.01mm； d i —第i个测点贯入深度值，精确至0.01mm。 3直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。 4.4当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d，然后再在测点处进行贯入检测， 读取 d ，则贯入深度应按下式计算： d i = d i 0 -d i '（4.3.5） 式中d i —第i个测点贯入深度值，精确至0.01mm； d i 0—第i个测点贯入深度测量表的不平整度读数，精确至0.01mm； d i '—第i个测点贯入深度测量表读数，精确至0.01mm。
检测标准： 1、《回弹法检测混凝土抗压强度技术规程》JGJ23-2011； 2、《混凝土结构现场检测技术标准》GB/T 50784-2013； 3、《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T 136-2001； 4、《混凝土中钢筋检测技术规程》JGJ/T152-2008； 5、《砌体工程现场检测技术标准》GB/T 50315-2011； 6、《混凝土结构后锚固技术规程》JGJ145-2013； 7、《建筑工程饰面砖粘结强度检验标准》JGJ 110-2008； 8、《钢结构现场检测技术标准》GB/T 50021-2010； 9、《建筑结构检测技术标准》GB/T 50344-2004； 10、《建筑变形测量规范》JGJ 8-2007; 鉴定标准、规范： 1、《民用建筑可靠性鉴定标准》GB50203-2013； 2、《工业建筑可靠性鉴定标准》GB50144-2008； 3、《建筑抗震鉴定标准》GB50023-2009；
4、《危险建筑鉴定标准》JGJ 125-99（2004版）； 5、《火灾后建筑结构鉴定标准》CECS252:2009； 6、《农村危险房屋鉴定技术导则》（试行）； 验收规范： 1、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）； 2、《砌体结构工程施工质量验收规范》GB50203-2011； 3、《钢结构工程施工质量验收规范》GB50205-2011； 4、《建筑地基基础工程施工质量验收规范》GB50202-2011；设计规范： 1、《砌体结构设计规范》GB 50003-2011； 2、《混凝土结构设计规范》GB 50010-2010； 3、《钢结构设计规范》GB 50003-2011； 4、《建筑抗震设计规范》GB 50011-2010；

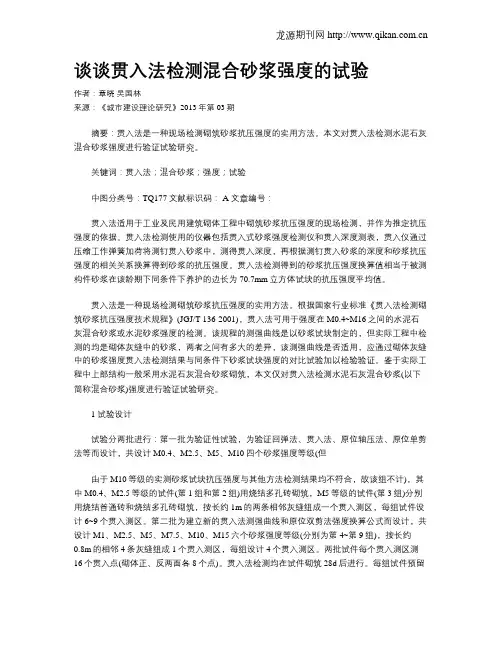

贯入法检测砂浆抗压强度 一、原理:贯入法检测是根据测钉贯入砂浆的深度和砂浆强度间的相 关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法 二、使用条件：适用于工业与民用建筑砌体工程中的砌筑砂浆抗压强度检测。 三、对砌筑砂浆要求： （1）自然养护 （2）龄期28d或28d以上 （3）自然风干状态 （4）强度0.4-16.0MPa 四、检测仪器要求：贯入力应为800±8N;工作行程应为20±0.10mm，贯入仪测量表最大量程应为20±0.02mm，分度值应为0.01mm。测钉长度应为40mm±0.10mm,直径3.5mm，测钉量规的量槽长度应为39.5 ；贯入仪使用时的环境温度应为-4-40℃，每年至少校准一次， 0.10 累计贯入次数10000次。 五、测点布置：检测砌筑砂浆抗压强度时，应以面积不大于252m的 砌体构件或构筑物为一个构件，抽样检测时，应取同条件且砌筑砂浆不大于2502m砌体作为一批，抽检数量不应小于砌体总构建数的30%，且不应少于6个构件，基础砌体可按一个楼层算。被测灰缝应饱满，其厚度不应小于7cm，，并应避开竖缝位置、门窗洞口、后砌洞口和 预埋件的边缘，多孔砖砌体和空斗墙砌体的水平灰缝深度应大于
30mm。检测范围内的装饰层、粉刷层、勾缝砂浆、浮浆以及表面损伤层，应清除干净，每一构件应测试16点。测点应均匀分布应在水平灰缝上，相邻两测点水平间距不宜小于240mm，每条灰缝测点不宜多余2点。 六、数椐处理： （1）读数处理 （2）强度计算: 换算值，平均值，标准差，变异系数 （3）单个构件，推定值等于换算值，批量时，取平均值和最小值除以0.75之间的最小值进行作为推定值。 （4）异常处理：若变异系数大于等于0.3，则全部按单个构件进行检测。
作业指导书 批准人： 颁布日期： 实施日期： 审核： 编写：
目录 1适用范围 (3) 2检测目的 (3) 3应用标准 (3) 4仪器设备 (3) 5收集资料 (3) 6现场检测 (4) 7数据处理 (6) 8检测过程中注意事项 (8) 9检测报告 (8)
贯入法检测砌筑砂浆抗压强度 一、适用范围 本作业指导书使用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的检测，不适用于遭受高温、冻害、化学浸蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测；砌筑砂浆为自然养护，自然风干状态，龄期为28d或28d以上，强度在0.4～１６.０ＭＰａ范围内。 二、检测目的 检测及推定砌筑砂浆抗压强度。 三、应用标准 GB/T 50315-2000《砌体工程现场检验技术标准》 GB 50203-2002《砌体工程施工质量验收规范》 JGJ/T136-2001《贯入法检测砌筑砂浆抗压强度技术规程》 四、仪器设备 贯入式砂浆强度检测仪（使用环境温度应为-4～40°C） 五、收集资料 现场检测前，需要收集以下资料：
(1)工程名称及设计、施工、监理和建设单位名称； (2)结构或构件名称、外形尺寸、数量、砂浆强度等级，龄期； (3)相关设计图纸、施工记录； (4)检测原因。 六、现场检测 6.1测点布置 1、检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体构件或构筑物为一个构件。 2、按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件数的30%，且不少于6个构件。基础砌体可按一个楼层计。 3、被检测灰缝应饱满，其厚度不应小于7mm,并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。多孔砖砌体和空斗墙砌体的水平灰缝深度应不大于30mm。 4、检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以及表面损伤层等，应清除干净；应使待测灰缝砂浆暴露并经打磨平整后再进行检测。 5、每一构件应测试16点。测点应均匀分布在构件的水平灰缝上，相领测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。

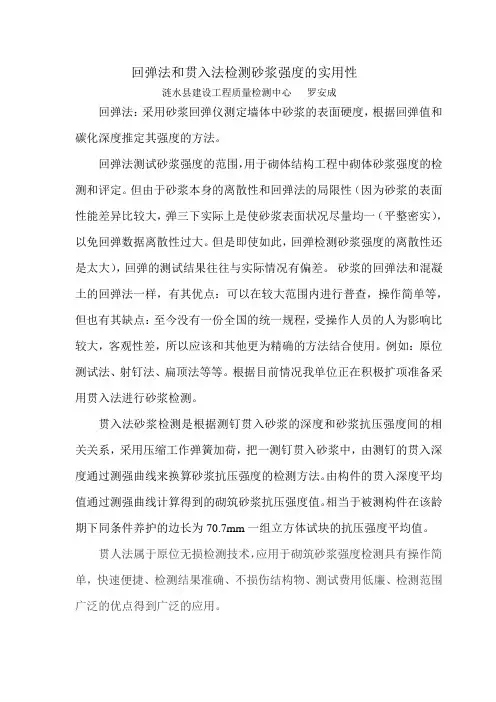

1.概述 贯入法检测是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。 贯入法检测砂浆抗压强度技术在砂浆强度检测技术领域中因其：1、操作简单；2、检测结果准确；3、试验费用低廉等优点，深受用户好评，也是目前现场砂浆强度检测中使用最为广泛的一种检测技术。配合此项技术推广使用的中华人民共和国行业标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136—2001）已于2002年1月1日正式颁布施行了。 SJY800B型贯入式砂浆强度检测仪，用于砌体砂浆强度检测，是本公司最新产品，它采用杠杆式加力方法，具有重量轻，操作简单，检测精度高等特点，即减轻了检测人员的劳动强度，又提高了检测效率，是回弹法、原位推出法等方法的替代产品，其产品性能达到了国际领先水平。 1.仪器介绍 SJY800B型贯入式砂浆强度检测仪全套包括： 1、贯入仪主机壹台； 2、贯入深度测量尺壹只； 3、特制测钉壹盒（40根）； 4、测钉量规壹块； 5、测钉座螺母旋紧扳手壹个； 6、加力器壹个； 7、吹风器壹个； 8、砂轮壹块； 9、包装箱壹只；
?贯入仪主机（见图1-1）：它采用机械贯入方式，依靠特种装置的弹簧提供检测所需的能量，由于弹簧的每次压缩量相同，因而使每次释放的能量相同，这样就保证了检测的准确性、可靠性。 ?贯入深度测量尺（见图1-2）：它是用来测量贯入仪主机测试产生的测孔深度，所测数据为实际深度，不需要计算，任意点调零。
?特制测钉：它是由特种钢材经过磨制而成的，是贯入仪主机检测时必备的专用工具，测钉在插入贯入仪主机的测钉座后，从贯入仪主机中受压缩弹簧释放时产生的能量中获取动量，贯入砂浆中，特制测钉具有极强的硬度，可以保证重复使用数次而不影响检测的精度。 ?测钉量规：它是当一根测钉经多次使用后还能否继续使用的衡量工具。在衡量一根测钉的寿命时，将测钉量规放置于一水平面上，然后将待衡量的测钉根部抵住量规槽的一端，顺着量规槽的方向将测钉放下，看测钉能否通过量规槽，若通过了，则此根测钉则不能使用。 ?测钉座螺母旋紧扳手：用于旋紧测钉座螺母以固定测钉。 ?加力器：它是主机工作时的辅助工具。依据杠杆原理设计，采取偏心轮形式设计制作，能轻便快速的给贯入仪主机加荷。 ?吹风器：它是用于吹吸测孔中可能存有的灰尘及砂粒，防止由此而带来的检测误差。 ?砂轮片：用于打磨砂浆表面，使其平整以消除测量测孔深度 时可能产生的误差。
一．目的 用于贯入法检测砌体砂浆抗压强度，指导检测人员正确操作，确保检测结果科学、准确。 二．检测参数及执行标准 1.检测参数 砌筑砂浆抗压强度 2.执行标准： JGJ/T136-2001《贯入法检测砌筑砂浆抗压强度技术规程》 三．适用范围 适用于工业与民用建筑砌体中砌筑砂浆抗压强度的现场检测。 四．职责 检测人员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。 五．样品大小及抽样方法 1.面积不大于25m2的砌体构件或构筑物为一个构件。 2.按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m2砌体构件为一批，抽检数量不应少于砌体构件数30%，且不应少于6个。地基砌体可按一个楼层计。 3.检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口预埋件边缘。 4.多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm。
5.每一构件应测试16点，测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝不宜多于2点。 六．仪器设备 1. SJY800型贯入式砂浆强度检测仪（GC241），包括： （1）贯入式砂浆强度检测仪及贯入钉； （2）贯入深度测量表； （3）砂轮片。 ※根据检测现场情况准备攀爬设施及安全保护设备。 七．环境条件 检测范围内的饰面层粉刷层、勾缝砂浆，浮浆以及表面损伤层等应清除干净，应使待测灰缝砂浆暴露并经打磨平整后再进行检测。 八．检测步骤及数据处理 1.检测步骤 （1）.将测钉插入贯入杆的测钉插座中，测钉尖端朝外，固定好测钉。 （2）.用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母至贯入杆顶端。 （3）.将贯入仪扁头把手对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面握住贯入仪把手，扳动扳机，将测钉贯入被测砌体灰缝砂浆中。 （4）.将测钉拔出，用吹风器将测孔中的粉尘吹干净。 （5）.将贯入深度测量表扁头对准灰缝同时将测头插入测孔中垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测量表显示值，（精确至0.01）贯入深度应按下式计算： di(第i点贯入深度)＝20.00－d（第i点贯入深度测量表读数）。
