自动控制原理试卷与答案
一、填空题
1、反馈控制又称偏差控制，其控制作用是通过稳定性与反馈量的差值进行的
2、在水箱水温控制系统中，受控对象为水箱，被控量为水温。
3、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。
4、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。
5、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有微分方程、函数等
6.闭环控制系统又称为反馈控制系统。
7.一线性系统，当输入是单位脉冲函数时，其输出象函数与传递函数相同
8.控制系统线性化过程中，线性化的精度和系统变量的时间常数T有关。
9、.PID调节中的“P”指的是比例控制器
10.对控制系统的首要要求是系统具有稳定性。
11.反馈控制原理是检测偏差并纠正偏差的原理
12.根据采用的信号处理技术的不同，控制系统分为模拟控制系统和数学控制系统。
13、由控制器（含测量元件）和被控制对象组成的有机整体称为自动控制系统。
14、闭环系统是指系统输出量直接或地参与系统的控制的作用。
15、开环控制系统与闭环系统相互结合的控制方式是复合控制
16只有一个反馈通道的系统是单回路系统。
17、描述系统各个物理量之间关系的数学表达式或图形称为系统的数学模型
18、过渡过程的三要素是起始值、稳定值、时间常数
19从一个状态进入另一个稳态的中间过程叫做过渡过程或动态过程。
20、换路定律表明了换路前与换路后瞬间电路的工作状态之间的关系。
二、选择题
1、采用负反馈形式连接后，则 ( D )
A 、一定能使闭环系统稳定；
B 、系统动态性能一定会提高；
C 、一定能使干扰引起的误差逐渐减小，最后完全消除；
D 、需要调整系统的结构参数，才能改善系统性能。
2、下列哪种措施对提高系统的稳定性没有效果 ( A )。
A 、增加开环极点；
B 、在积节分环外加单位负反馈；
C 、增加开环零点；
D 、引入串联超前校正装置。
3、关于传递函数，错误的说法是 ( B )
A 传递函数只适用于线性定常系统；
B 传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响；
C 传递函数一般是为复变量s 的真分式；
D 闭环传递函数的极点决定了系统的稳定性。
4、下列哪种措施对改善系统的精度没有效果 ( C )。
A 、增加积分环节
B 、提高系统的开环增益K
C 、增加微分环节
D 、引入扰动补偿
5、高阶系统的主导闭环极点越靠近虚轴，则系统的 ( D ) 。
A 、准确度越高
B 、准确度越低
C 、响应速度越快
D 、响应速度越慢
6. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ D ）
A.比较元件
B.给定元件
C.反馈元件
D.放大元件
7 系统和输入已知，求输出并对动态特性进行研究，称为（ C ）
A.系统综合
B.系统辨识
C.系统分析
D.系统设计
8. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ D ）
A.比例环节
B.微分环节
C.积分环节
D.惯性环节
9 某典型环节的传递函数是()1
51+=s s G ，则该环节是（ B ） A.比例环节 B.积分环节 C.惯性环节 D.微分环节
10、设一阶系统的传递函数是()1
2+=s s G ，且容许误差为5%，则其调整时间为（ C ） A.1 B.2 C.3 D.4
11、与开环控制系统相比较，闭环控制系统通常对（ B ）进行直接或间接地测量，通过反馈环节去影响控制信号。
A.输出量
B.输入量
C.扰动量
D.设定量
12 直接对控制对象进行操作的元件称为（ D ）
A.给定元件
B.放大元件
C.比较元件
D.执行元件
13. 开环控制系统的的特征是没有（ c ）
A.执行环节
B.给定环节
C.反馈环节
D.放大环节
14. 主要用来产生偏差的元件称为（ A ）
A.比较元件
B.给定元件
C.反馈元件
D.放大元件 15 .系统的数学模型是指（ C ）的数学表达式。
A.输入信号
B.输出信号
C.系统的动态特性
D.系统的特征方程
16. ω从0变化到+∞时，延迟环节频率特性极坐标图为（ A ）
A.圆
B.半圆
C.椭圆
D.双曲线
17. 比例环节的频率特性相位移()=ω?（ A ）
A.0°
B.-90°
C.90°
D.-180°
18. 对于代表两个或两个以上输入信号进行（ C ）的元件又称比较器。
A.微分
B.相乘
C.加减
D.相除
自动控制原理期末考试卷与答案 一、填空题（每空 1 分，共20分） 1、对自动控制系统的基本要求可以概括为三个方面，即： 稳定性 、快速性和 准确性 。 2、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。 3、在经典控制理论中，可采用 劳斯判据(或：时域分析法)、根轨迹法或奈奎斯特判据(或：频域分析法) 等方法判断线性控制系统稳定性。 4、控制系统的数学模型，取决于系统 结构 和 参数, 与外作用及初始条件无关。 5、线性系统的对数幅频特性，纵坐标取值为 20lg ()A ω(或：()L ω)，横坐标为lg ω 。 6、奈奎斯特稳定判据中，Z = P - R ，其中P 是指 开环传函中具有正实部的极点的个数，Z 是指 闭环传函中具有正实部的极点的个数，R 指 奈氏曲线逆时针方向包围 (-1, j0 )整圈数。 7、在二阶系统的单位阶跃响应图中，s t 定义为 调整时间 。%σ是超调量 。 8、设系统的开环传递函数为12(1)(1) K s T s T s ++，则其开环幅频特性为 2212()()1()1A T T ωωωω= +?+，相频特性为 01112()90()() tg T tg T ?ωωω--=---。 9、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 10、若某系统的单位脉冲响应为0.20.5() 105t t g t e e --=+，则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 11、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统；含有测速发电机的电动机速度控制系统，属于 闭环控制系统。 12、根轨迹起始于开环极点，终止于开环零点。 13、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 14、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值越频率c ω对应时域性能指标 调整时间s t ，它们反映了系统动态过程的快速性 二、(8分)试建立如图3所示电路的动态微分方程，并求传递函数。 图3 解：1、建立电路的动态微分方程 根据KCL 有 2 00i 10i ) t (u )]t (u )t (d[u )t (u )t (u R dt C R =-+- (2分) 即 )t (u ) t (du )t (u )()t (du i 2i 21021021R dt C R R R R dt C R R +=++ (2分) 2、求传递函数 对微分方程进行拉氏变换得 )(U )(U )(U )()(U i 2i 21021021s R s Cs R R s R R s Cs R R +=++ (2分)
作业一： 第一章 1-2【P7】 (1)在结构上，系统必须具有反馈装置，并按负反馈的原则组成系 统。 (2)由偏差产生控制作用。 (3)控制的目的是力图减小或消除偏差，使被控制量尽量接近期望 值。 1-3【P8】 1-7 优点缺点 开环控制系统结构简单、造价低控制精度低、适应性不强闭环控制系统适应性强、控制精度高结构复杂、稳定性有时难 保证 补充1：自动控制系统有什么基本要求？【P14】 1-8 开( 2-1. （a）
1121 1112211 i o o R i i dt C u R i u i i i R i idt u C ?=?? -=?? +=??+=?? ??L L L L L L L L ① ② ③④ 化简得： 212121 211212121211 ()(1)i o i i o o du du R C R C R C u u dt R C u u dt dt R C R C dt R C R C +++=++++?? 2-1(d)
2-2 (a) 011020()()i i i d x x x f k x x f kx dt dt -+-=+ 化简 01212011()()i i dx dx f f k k x f k x dt dt +++=+ （b ） 处于静止时刻（平衡的时候），质量块m 的重力mg 已经被弹簧跟阻尼器所平 衡掉，所以列方程的时候不应该出现重力mg 。 以质量块m 为研究对象，由牛顿第二定律得： 22()()()d y t dz t m kz t f dt dt =--L L L ① 结合： ()()()z t y t x t =-L L L ② 消去()y t 得：
第一章 习题答案 习 题 1-1 根据题1-1图所示的电动机速度控制系统工作原理图 (1) 将a ，b 与c ，d 用线连接成负反馈状态； (2) 画出系统方框图。 1-2 题1-2图是仓库大门自动控制系统原理示意图。试说明系统自动控制大门开闭的工作原理，并画出系统方框图。 题1-2图 仓库大门自动开闭控制系统 1-3 题1-3图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出 被控对象、被控量和给定量，画出系统方框图。 题1-3图 炉温自动控制系统原理图 1-4 题1-4图是控制导弹发射架方位的电位器式随动系统原理图。图中电位器1P 、2 P
并联后跨接到同一电源0 E 的两端，其滑臂分别与输入轴和输出轴相联结，组成方位角的给定元件和测量反馈元件。输入轴由手轮操纵；输出轴则由直流电动机经减速后带动，电动机采用电枢控制的方式工作。 试分析系统的工作原理，指出系统的被控对象、被控量和给定量，画出系统的方框图。 题1-4图导弹发射架方位角控制系统原理图 1-5 采用离心调速器的蒸汽 机转速控制系统如题1-5图所示。 其工作原理是：当蒸汽机带动负载 转动的同时，通过圆锥齿轮带动一 对飞锤作水平旋转。飞锤通过铰链 可带动套筒上下滑动，套筒装有平 衡弹簧，套筒上下滑动时可拨动杠 杆，杠杆另一端通过连杆调节供汽 阀门的开度。在蒸汽机正常运行 时，飞锤旋转所产生的离心力与弹簧的反弹力相平衡，套筒保持某个高度，使阀门处于一个平衡位置。如果由于负载增大使蒸汽机转速 ω下降，则飞锤因离心力减小而使套筒向下滑动，并通过杠杆增大供汽阀门的开度，从而使蒸汽机的转速回升。同理，如果由于负载减小使蒸汽机的转速 ω增加，则飞锤因离心力增加而使套筒上滑，并通过杠杆减小供汽阀门的开度，迫使蒸汽机转速回落。这样，离心调速器就能自动地抵制负载变化对转速的影响，使蒸汽机的转速 ω保持在某个期望值附近。 指出系统中的被控对象、被控量和给定量，画出系统的方框图。 1-6 摄像机角位置自动跟踪系统如题1-6图所示。当光点显示器对准某个方向时，摄像机会自动跟踪并对准这个方向。试分析系统的工作原理，指出被控对象、被控量及给定量，画出系统方框图。 题1-5图蒸汽机转速自动控制系统
一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 给定值 和反馈量的差值进行的。 2、复合控制有两种基本形式：即按 输入 的前馈复合控制和按 扰动 的前馈复合控制。 3、两个传递函数分别为G 1(s)和G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)和G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω 1.414 ， 阻尼比=ξ 0.707 ， 该系统的特征方程为 2220s s ++= ， 该系统的单位阶跃响应曲线为 衰减振荡 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为1050.20.5s s s s +++。 6、根轨迹起始于 开环极点 ，终止于 开环零点 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 (1)(1) K s s Ts τ++。 1、在水箱水温控制系统中，受控对象为水箱，被控量为 水温 。 2、自动控制系统有两种基本控制方式，当控制装置和受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统 ；当控制装置和受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统 ；含有测速发电机的电动机速度控制系统，属于 闭环控制系统 。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定 。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用 奈奎斯特判据。 4、传递函数是指在 零 初始条件下、线性定常控制系统的 输出拉氏变换 和 输入拉氏变换 之比。 5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为2222211 T τωωω++； 相频特性为arctan 180arctan T τωω--o (或：2180arctan 1T T τωωτω---+o ) 。
21.一线性系统，当输入是单位脉冲函数时，其输出象函数与 传递函数 相同。 22.输入信号和反馈信号之间的比较结果称为 偏差 。 23.对于最小相位系统一般只要知道系统的 开环幅频特性 就可以判断其稳定性。 24.设一阶系统的传递G(s)=7/(s+2)，其阶跃响应曲线在t=0处的切线斜率为 2 。 25.当输入为正弦函数时，频率特性G(j ω)与传递函数G(s)的关系为 s=j ω 。 26.机械结构动柔度的倒数称为 动刚度 。 27.当乃氏图逆时针从第二象限越过负实轴到第三象限去时称为 正穿 越 。 28.二阶系统对加速度信号响应的稳态误差为 1/K 。即不能跟踪加速 度信号。 29.根轨迹法是通过 开环传递函数 直接寻找闭环根轨迹。 30.若要求系统的快速性好，则闭环极点应距虚轴越 远 越好。 21.对控制系统的首要要求是系统具有 .稳定性 。 22.在驱动力矩一定的条件下，机电系统的转动惯量越小，其 .加速性能 越好。 23.某典型环节的传递函数是2 1)(+=s s G ，则系统的时间常数是 0.5 。 24.延迟环节不改变系统的幅频特性，仅使 相频特性 发生变化。 25.二阶系统当输入为单位斜坡函数时，其响应的稳态误差恒为 2ζ
/ωn 。 26.反馈控制原理是 检测偏差并纠正偏差的 原 理。 27.已知超前校正装置的传递函数为1 32.012)(++= s s s G c ，其最大超前角所对应的频率=m ω 1.25 。 28.在扰动作用点与偏差信号之间加上 积分环节 能使静态误差降 为0。 29.超前校正主要是用于改善稳定性和 快速性 。 30.一般讲系统的加速度误差指输入是 静态位置误差系数 所引起 的输出位置上的误差。 21.“经典控制理论”的内容是以 传递函数 为基础的。 22.控制系统线性化过程中，变量的偏移越小，则线性化的精度 越高 。 23.某典型环节的传递函数是21)(+=s s G ，则系统的时间常数是 0.5 。 24.延迟环节不改变系统的幅频特性，仅使 相频特性 发生变化。 25.若要全面地评价系统的相对稳定性，需要同时根据相位裕量和 幅值裕量 来做出判断。 26.一般讲系统的加速度误差指输入是 匀加速度 所引起的输出位 置上的误差。 27.输入相同时，系统型次越高，稳态误差越 小 。 28.系统主反馈回路中最常见的校正形式是 串联校正 和反馈校正 29.已知超前校正装置的传递函数为1 32.012)(++=s s s G c ，其最大超前角所对应的频
5.1 （1）)(20)(20)(20)(12)(t r t r t c t c t c +=++ （2）21)10)(2()1(20)(s s s s s C ?+++= = s s s s 4 .0110275.02125.02+++-++- 所以 c(t)=4.0275.0125.0102++----t e e t t c(0)=0;c(∞)=∞; （3）单位斜坡响应，则r(t)=t 所以t t c t c t c 2020)(20)(12)(+=++ ，解微分方程加初始条件 解的： 4.04.02)(102++-+=--t e e t c t t c(0)=2, c(∞)=∞; 5.2 (1)t t e e t x 35.06.06.3)(---= (2)t e t x 2)(-= (3) t w n n n t w n n n n n n n e w b w a e w b w a t x )1(22)1(22221 2)1(1 2)1()(----+----+-+ -+----= ξξωξξωξξξωξξξω(4)t a A t a Aa e a a b t x at ωωωωωωωcos sin )()(2 22222+-++++=- 5.3 (1)y(kT)=)4(16 19 )3(45)2(T t T t T t -+-+-δδδ+…… (2) 由y(-2T)=y(-T)=0;可求得y(0)=0,y(T)=1; 则差分方程可改写为y[kT]-y[(k-1)T]+0.5y[(k-2) T]=0;,k=2,3,4…. 则有0))0()()((5.0))()(()(121=++++----y T y z z Y z T y z Y z z Y 2 11 5.015.01)(---+--=z z z z Y =.....125.025.025.05.015431----++++z z z 则y *(t)=0+)5(25.0)4(25.0)3(5.0)2()(T t T t T t T t T t -+-+-+-+-δδδδδ+… (3)y(kT)=k k k k k T T k T T )1(4 )1(4)1(4)1(4++---- 5.4
《自动控制原理》习题参考答案 第1章 1.7.2基础部分 1.答：开环控制如：台灯灯光调节系统。 其工作原理为：输入信号为加在台灯灯泡两端的电压，输出信号为灯泡的亮度，被控对象为灯泡。当输入信号增加时，输出信号（灯泡的亮度）增加，反之亦然。 闭环控制如：水塔水位自动控制系统。 其工作原理为：输入信号为电机两端电压，输出信号为水塔水位，被控对象为电机调节装置。当水塔水位下降时，通过检测装置检测到水位下降，将此信号反馈至电机，电机为使水塔水位维持在某一固定位置增大电机两端的电压，通过调节装置调节使水塔水位升高。反之亦然。 2.答：自动控制理论发展大致经历了几个阶段： 第一阶段：本世纪40~60年代，称为“经典控制理论”时期。 第二阶段：本世纪60~70年代，称为“现代控制理论”时期。 第三阶段：本世纪70年代末至今，控制理论向“大系统理论”和“智能控制”方向发展。 3.答：开环控制：控制器与被空对象之间只有正向作用而没有反馈控制作用，即系统的输 出量与对控制量没有影响。 闭环控制：指控制装置与被空对象之间既有正向作用，又有反向联系控制的过程。 开环控制与闭环控制的优缺点比较： 对开环控制系统来说，由于被控制量和控制量之间没有任何联系，所以对干扰造成的误差系统不具备修正的能力。 对闭环控制系统来说，由于采用了负反馈，固而被控制量对于外部和内部的干扰都不甚敏感，因此，有不能采用不太精密和成本低廉的元件构成控制质量较高的系统。 4.答：10 线性定常系统；（2）非线性定常系统； （3）非线性时变系统；（4）非线时变系统； 1.7.3 提高部分 1.答：1）方框图： 2)工作原理：假定水箱在水位为给定值c（该给定值与电位器给定电信ur对应），此时浮子处于平衡位置，电动机无控制作用，水箱处于给定水位高度，水的流入量与流出量保持不变。当c增大时，由于进水量一时没变浮子上升，导致c升高，给电信计作用后，使电信计给电动机两端电压减小，电动机带动减齿轮，使控制阀开度减小，使进水量减小，待浮
答案 一、填空题(每空1分，共15分) 1、稳定性 快速性 准确性 稳定性 2、()G s ； 3、微分方程 传递函数 （或结构图 信号流图）（任意两个均可） 4、劳思判据 根轨迹 奈奎斯特判据 5 01112()90()()tg T tg T ?ωωω--=--- 6、0()()()()t p p p i K de t m t K e t e t dt K T dt τ=++? 1()(1)C p i G s K s T s τ=++ 7、S 右半平面不存在系统的开环极点及开环零点 二、判断选择题(每题2分，共 20分) 1、A 2、B 3、D 4、C 5、C 6、B 7、A 8、C 9、C 10、D 三、(8分)建立电路的动态微分方程，并求传递函数。 解：1、建立电路的动态微分方程 根据KCL 有 2 00i 10i )t (u )]t (u )t (d[u )t (u )t (u R dt C R =-+- (2分) 即 )t (u )t (du )t (u )()t (du i 2i 21021021R dt C R R R R dt C R R +=++ (2分) 2、求传递函数 对微分方程进行拉氏变换得 )(U )(U )(U )()(U i 2i 21021021s R s Cs R R s R R s Cs R R +=++ (2分) 得传递函数 2 121221i 0)(U )(U )(R R Cs R R R Cs R R s s s G +++== (2分) 四、(共20分) 解：1、（4分） 22222221)()()(n n n s s K s K s K s K s K s K s R s C s ωξωωβ++=++=++==Φ
一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为 ()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s)表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω 1.414， 阻尼比=ξ0.707， 该系统的特征方程为2220s s ++=， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 (1) (1) K s s Ts τ++。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在 零初始条件下、线性定常控制系统的 输出拉氏变换与 输入拉氏变换之比。 5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为222221 1 K T τωωω++； 相频特性为arctan 180arctan T τωω--(或：2 180arctan 1T T τωω τω---+)。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的快速性 .
红色为重点（2016年考题） 第一章 1-2仓库大门自动控制系统原理示意图。试说明系统自动控制大门开闭的工作原理，并画出系统方框图。 解当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，当合上关门开关时，电动机反转带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。系统方框图如下图所示。 1-4 题1-4图为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方块图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？ 解工作原理：温度传感器不断测量交换器出口处的实际水温，并在温度控制器中与给定温度相比较，若低于给定温度，其偏差值使蒸汽阀门开大，进入热交换器的蒸汽量加大，热水温度升高，直至偏差为零。如果由于某种原因，冷水流量加大，则流量值由流量计测得，通过温度控制器，开大阀门，使蒸汽量增加，提前进行控制，实现按冷水
流量进行顺馈补偿，保证热交换器出口的水温不发生大的波动。 其中，热交换器是被控对象，实际热水温度为被控量，给定量（希望温度）在控制器中设定；冷水流量是干扰量。 系统方块图如下图所示。这是一个按干扰补偿的复合控制系统。 1-5图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量及各部件的作用，画出系统方框图。 解加热炉采用电加热方式运行，加热器所产生的热量与调压器电压Uc的平方成正比，Uc增高，炉温就上升，Uc 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。炉子的实际温度用热电偶测量，输出电压Uf。Uf作为系统的反馈电压与给定电压Ur进行比较，得出偏差电压Ue，经电压放大器、功率放大器放大成au后，作为控制电动机的电枢电压。 在正常情况下，炉温等于某个期望值T°C，热电偶的输出电压Uf正好等于给定电压Ur。此时，Ue=Ur-Uf=0，故U1=Ua=0，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使Uc保持一定的数值。这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。 当炉膛温度T°C由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程,控制的结果是使炉膛温度回升，直至T°C的实际值等于期望值为止。 系统中，加热炉是被控对象，炉温是被控量，给定量是由给定电位器设定的电压ru（表征炉温的希望值）。系统方框图见下图。
一、填空题 1 闭环控制系统又称为反馈控制系统。 2 一线性系统,当输入就是单位脉冲函数时,其输出象函数与 传递函数 相同。 3一阶系统当输入为单位斜坡函数时,其响应的稳态误差恒为 时间常数T 。 4 控制系统线性化过程中,线性化的精度与系统变量的 偏移程度 有关。 5 对于最小相位系统一般只要知道系统的 开环幅频特性 就可以判断其稳定性。 6 一般讲系统的位置误差指输入就是 阶跃信号 所引起的输出位置上的误差。 7 超前校正就是由于正相移的作用,使截止频率附近的 相位 明显上升,从而具有较大的 稳定裕度。 8 二阶系统当共轭复数极点位于 +-45度 线上时,对应的阻尼比为0、707。 9 PID 调节中的“P ”指的就是 比例 控制器。 10 若要求系统的快速性好,则闭环极点应距虚轴越_ 远 越好。 11 在水箱水温控制系统中,受控对象为_水箱 ,被控量为_水温 。 12 自动控制系统有两种基本控制方式,当控制装置与受控对象之间只有顺向作用而无反向联系时,称为_ 开环控制方式 ;当控制装置与受控对象之间不但有顺向作用而且还有反向联系时,称为_ 闭环控制方式 ;含有测速发电机的电动机速度控制系统,属于_ 开环控制方式 。 13 稳定就是对控制系统最基本的要求,若一个控制系统的响应曲线为衰减振荡,则该系统_ 稳定 _。判断一个闭环线性控制系统就是否稳定,在时域分析中采用_ 劳斯判据 _;在频域分析中采用_ 奈氏判据 _。 14、传递函数就是指在_ 零 _初始条件下、线性定常控制系统的_ 输入拉式变换 _与_ 输出拉式变换 _之比。 15 设系统的开环传递函数为2(1)(1) K s s Ts τ++,则其开环幅频特性为_ _,相频特性为 _-180-arctan(tw-Tw)/1+tTw _。 16 频域性能指标与时域性能指标有着对应关系,开环频域性能指标中的幅值穿越频率c ω对 应时域性能指标_ 调整时间t _,它们反映了系统动态过程的_快速性 _。 17 复合控制有两种基本形式:即按 输入 的前馈复合控制与按 扰动 的前馈复合控制。 18 信号流图由节点___与___支路_组成。 19 二阶衰减振荡系统的阻尼比ξ的范围为_(0,1)___。 20 两个传递函数分别为G 1(s)与G 2(s)的环节,以并联方式连接,其等效传递函数为()G s ,则G(s)为 G 1(s)+ G 2(s)(用G 1(s)与G 2(s) 表示)。 21 PI 控制器就是一种相位_比例积分___的校正装置。 22 最小相位系统就是指 S 右半平面不存在系统的开环零点与开环极点 。 23对于一个自动控制系统的性能要求可以概括为三个方面:快速性____、_稳定性___与准确性。 24如果根轨迹位于实轴上两个相邻的开环极点之间,则在这两个极点间必定存在_一个分离点 _。

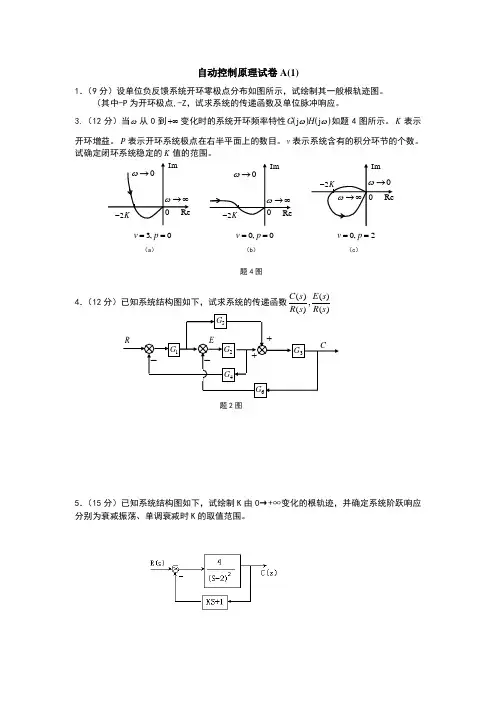

自动控制原理试卷A(1) 1．（9分）设单位负反馈系统开环零极点分布如图所示，试绘制其一般根轨迹图。 （其中-P 为开环极点,-Z ，试求系统的传递函数及单位脉冲响应。 3.（12分）当ω从0到+∞变化时的系统开环频率特性()()ωωj j H G 如题4图所示。K 表示开环增益。P 表示开环系统极点在右半平面上的数目。v 表示系统含有的积分环节的个数。试确定闭环系统稳定的K 值的范围。 4．（12分）已知系统结构图如下，试求系统的传递函数 ) () (, )()(s R s E s R s C 5．（15分）已知系统结构图如下，试绘制K 由0→+∞变化的根轨迹，并确定系统阶跃响应分别为衰减振荡、单调衰减时K 的取值范围。 Re Im ∞→ω00→ωK 2-0,3==p v （a ） Re Im ∞ →ω00 →ωK 2-0,0==p v （b ） Re Im ∞→ω00→ωK 2-2 ,0==p v （c ） 题4图 题2图 1G 2G 3 G 5 G C R +E -- 4G +6 G
6．（15分）某最小相位系统用串联校正，校正前后对数幅频特性渐近线分别如图中曲线(1)、(2)所示，试求校正前后和校正装置的传递函数)(),(),(21s G s G s G c ，并指出Gc （S ）是什么类型的校正。 7．（15分）离散系统如下图所示，试求当采样周期分别为T=0.1秒和T=0.5秒输入 )(1)23()(t t t r ?+=时的稳态误差。 8．（12分）非线性系统线性部分的开环频率特性曲线与非线性元件负倒数描述曲线如下图 所示，试判断系统稳定性，并指出) (1 x N - 和G （j ω）的交点是否为自振点。
课程名称: 自动控制理论 （A/B 卷 闭卷） 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。 2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ， 该系统的特征方程为 ， 该系统的单位阶跃响应曲线为 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 。 6、根轨迹起始于 ，终止于 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 。 8、PI 控制器的输入－输出关系的时域表达式是 ， 其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。 二、选择题（每题 2 分，共20分） 1、采用负反馈形式连接后，则 ( ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点； B 、在积分环节外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升； C 、临界稳定； D 、右半平面闭环极点数2=Z 。 4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( )
. 第一章引论 1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。答： 自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。如下图所示为自动控制系统的基本组成。 开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。此时，系统构成没有传感器对输出信号的检测部分。开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。 闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。 闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。 < 1-2 请说明自动控制系统的基本性能要求。 答： 自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。 稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。稳定性通常由系统的结构决定与外界因素无关。对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。 快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。 准确性用稳态误差来衡量。在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。显然，这种误差越小，表示系统的精度
2017年自动控制原理期末考试卷与答案 一、填空题（每空 1 分，共20分） 1、对自动控制系统的基本要求可以概括为三个方面，即： 稳定性 、快速性和 准确性 。 2、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。 3、在经典控制理论中，可采用 劳斯判据(或：时域分析法)、根轨迹法或奈奎斯特判据(或：频域分析法) 等方法判断线性控制系统稳定性。 4、控制系统的数学模型，取决于系统 结构 和 参数, 与外作用及初始条件无关。 5、线性系统的对数幅频特性，纵坐标取值为20lg ()A ω(或：()L ω)，横坐标为lg ω 。 6、奈奎斯特稳定判据中，Z = P - R ，其中P 是指 开环传函中具有正实部的极点的个数，Z 是指 闭环传函中具有正实部的极点的个数，R 指 奈氏曲线逆时针方向包围 (-1, j0 )整圈数。 7、在二阶系统的单位阶跃响应图中，s t 定义为 调整时间 。%σ是超调量 。 8、设系统的开环传递函数为12(1)(1) K s T s T s ++频特性为 01112()90()() tg T tg T ?ωωω--=---。 9、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 10、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 11、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统；含有测速发电机的电动机速度控制系统，属于 闭环控制系统。 12、根轨迹起始于开环极点，终止于开环零点。 13、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 14、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值越频率c ω对应时域性能指标 调整时间s t ，它们反映了系统动态过程的快速性
自动控制原理试题及答案 Prepared on 24 November 2020
《自动控制原理》试题及答案 1、若某串联校正装置的传递函数为(10s+1)/(100s+1)，则该校正装置属于(B )。3分 2、在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（A）3分 3、在系统中串联PD调节器，以下那一种说法是错误的（D） 3分 A 是一种相位超前校正装置 B 能影响系统开环幅频特性的高频段 C 使系统的稳定性能得到改善 D使系统的稳态精度得到改善 4、用超前校正装置改善系统时，主要是利用超前校正装置的（A ）3分 5、I型系统开环对数幅频特性的低频段斜率为（B ）9分 6、设微分环节的频率特性为G(jω)，当频率ω从0变化至∞时，其极坐标平面上的奈氏曲线是（）9分 7、关于线性系统稳定性的判定，下列观点正确的是 ( )。9分 8、若两个系统的根轨迹相同，则有相同的( ) 9分 9、关于系统零极点位置对系统性能的影响，下列观点中正确的是( ) 7分 10、高阶系统的主导闭环极点越靠近虚轴，则系统的( ) 2分 11、若某最小相位系统的相角裕度γ>0，则下列说法正确的是 ( )。2分 12、某环节的传递函数是G(s)=5s+3+2/s，则该环节可看成由（D ）环节组成。2分
13、主导极点的特点是（A ）2分 14、设积分环节的传递函数为G(s)=K/s，则其频率特性幅值A(ω)=（）2分 15、某环节的传递函数为K/(Ts+1)，它的对数幅频率特性随K值增加而（）2分 16、某系统的传递函数是G(s)=1/(2s+1)，则该可看成由（C ）环节串联而成2分 17、若系统的开环传递函数在s右半平面上没有零点和极点，则该系统称作（B）2分 18、某校正环节传递函数G(s)=(100s+1)/(10s+1)，则其频率特性的奈氏图终点坐标为（ D）2分 19、一般为使系统有较好的稳定性,希望相位裕量为（ C）2分 20、最小相位系统的开环增益越大，其（）2分 21、一阶微分环节G(s)=1+Ts，当频率ω=1/T时，则相频特性∠G(jω)为（）2分 22、ω从0变化到+∞时，延迟环节频率特性极坐标图为（）2分 23、开环传递函数为G(s)H(s)=(s+3)/(s+2)(s+5)，则实轴上的根轨迹为（B）2分 24、开环传递函数为G(s)H(s)=K/(s*s*s(s+4))，则实轴上的根轨迹为（）2分 25、某单位反馈系统的开环传递函数为：G(s)=K/(s(s+1)(s+5))，当k=（C ）时，闭环系统临界稳定。2分 26、若系统增加合适的开环零点，则下列说法不正确的是 (B ) 2分 27、当二阶系统的根分布在根平面的虚轴上时，系统的阻尼比为（B）3分
《自动控制原理》习题解答西安建筑科技大学自动化教研室
第一章习题及答案 1-3图1-3 (a)，(b)所示均为调速系统。 (1) 分别画出图1-24(a)、图(b)所示系统的方框图。给出图1-24(a) 所示系统正确的反馈连线方式。 (2) 指出在恒值输入条件下，图1-24(a)，(b) 所示系统中哪个是有差系统，哪个是无差系统，说明其道理。 图1-3 调速系统工作原理图 解图1-3 (a)正确的反馈连接方式如图1-3 (a)中虚线所示。 (1) 系统方框图如图解1-10所示。 (2) 图1-3 (a) 所示的系统是有差系统，图1-3 (b) 所示的系统是无差系统。 图1-3 (a)中，当给定恒值电压信号，系统运行达到稳态时，电动机转速的恒定是以发电机提供恒定电压为条件，对应发电机激磁绕组中电流一定是恒定值。这意味着放大器前端电压是非零的常值。因此，常值偏差电压存在是系统稳定工作的前提，故系统有差。 图1-3 (b)中，给定恒定电压，电动机达到稳定转速时，对应发电机激磁绕组中的励磁电流恒定，这意味着执行电动机处于停转状态，放大器前端电压必然为0，故系统无差。 1-4图1-4 (a)，(b)所示的系统均为电压调节系统。假设空载时两系统发电机端电压均为
110V，试问带上负载后，图1-4(a)，(b)中哪个能保持110V不变，哪个电压会低于110V？为什么? 图1-4 电压调节系统工作原理图 解带上负载后，开始由于负载的影响，图1-4(a)与(b)系统的端电压都要下降，但图(a)中所示系统能恢复到110V，而图(b) 所示系统却不能。理由如下： 图(a)系统，当u低于给定电压时，其偏差电压经放大器K放大后，驱动电机D转动，经 I增大，发电机的输出电压会升高，从而使偏差电减速器带动电刷，使发电机F的激磁电流 j 压减小，直至偏差电压为零时，电机才停止转动。因此，图(a)系统能保持110V不变。 图(b)系统，当u低于给定电压时，其偏差电压经放大器K后，直接使发电机激磁电流增大，提高发电机的端电压，使发电机G 的端电压回升，偏差电压减小，但不可能等于零，因 i=0，发电机就不能工作。即图(b)所示系统的稳态电压会低于110V。为当偏差电压为0时， f 1-5图1-5是仓库大门自动控制系统原理示意图。试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。 图1-5 仓库大门自动开闭控制系统
自动控制原理试卷 一． 是非题（5分）： （1）系统的稳态误差有系统的开环放大倍数k 和类型决定的（ ）； （2）系统的频率特性是系统输入为正弦信号时的输出（ ）； （3）开环传递函数为)0(2>k s k 的单位负反馈系统能跟深速度输入信号（ ）； （4）传递函数中的是有量纲的，其单位为 （ ）； (5)闭环系统的极点均为稳定的实极点，则阶跃响应是无 调的（ ）； 二． 是非题（5分）： （1）为了使系统的过度过程比较平稳要求系统的相角裕量大于零（ ）； （2）Bode 图的横坐标是按角频率均匀分度的，按其对数值标产生的（ ）； （3）对于最小相位系统，根据对数幅频特性就能画出相频特性（ ）； （4）单位闭环负反馈系统的开环传递函数为) ()()(s D s N s G =，劳斯稳定判据是根据)(s D 的系数判闭环 系统的稳定性（ ）；奈奎斯特稳定判据是根据)(s G 的幅相频率特性曲线判闭环系统的稳定性 （ ）。 三． 填空计算题（15分）： （1）如图所示：RC 网络，其输出)(t u c 与输入)(t u r 的微分方程描述为 ，假定在零初始条件下，系统的传递函数)(s φ= ，该系统在)(1)(t t u r =作用时，有)(t u c = 。 (2)系统结构如图，该系统是 反馈系 统，是 阶系统，是 型系统，若要使系统的放大系数为1，调节时间为0.1秒（取%σ的误差带），0k 应为 ，t k 应
为 。 （3）如果单位负反馈系统的开环传递函数是) )(()()(b s a s c s k s G +++=，该系统是 阶系统，是 型系统，该系统的稳态位置误差系数为 ，稳态速度误差系数为 ，稳态加速度误差系数为速度误差系数为 。 四． 是非简答题（5分）： （1）已知某系统的开环传递函数在右半s 平面的极点数为，试叙述Nyquist 稳定判据的结论。 （2）试叙述系统稳定的充分必要条件。 （3）系统的稳定性不仅与系统结构有关，而且与输入信号有关，该结论是否正确。 （4）增加系统的开环放大倍数，系统的稳定性就变差，甚至变为不稳定，该结论是否正确。 五．计算题（10分） 已知某电路的微分方程为： t t i d t i C t U t U t i R t U d t i t i C t U t U t i R t U ??=+=-=+=)(1)()()()(])()([1)() ()()(22002212111111 其中)(t U i 为输入，)(0t U 为输出，2211,,,C R C R 均为常数，试建立系统方筷图，并求传递函数。 六． 计算题（15分） 某非单位反馈控制系统如图所示，若),(1*20)(t t r =，(1)求系统的稳态输出)(∞c ，及max c ，超调量%σ和调整时间s t 。(2)试画出单位阶跃响应曲线，并标出s t 及max c ,)(∞c 。
自动控制原理 一、简答题：（合计20分,共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分,共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin 3r t t n t t =?=时，求系统的稳态误差。
四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分,共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, s t = 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2 ，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕 量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分,共2个小题，每题10分） (rad/s)
