工作原理
湿物料经输送机与加热后的空气同时进入干燥器，松散的粉粒状物料分散悬浮于热空气中，二者充分混和，在气流夹带的过程中瞬间脱除水分。通过气流干燥器管径的大小交替变化，使得物料颗粒在干燥的目的、干燥后的成品从旋风分离器排出，一小部分飞粉由二级旋风除尘器或布袋除尘器得到回收利用根据干燥作业形式不同，有以下四种系列产品：1、Ｆ系列2、ｚ系列3、ｘ系列4、ｓｚ系列。Ｆ型是负压操作，物料经过风机带有粉碎作用，Ｘ型为多级尾气循环型，ＳＺ型是集闪蒸干燥与气流干燥为一体的强化型气流干燥器，式我公司根据用户要求设计的新型干燥设备。
产品特点
● 适用于粒径范围在5um～5mm之间的粉粒状物料表面水的干燥；
● 干燥强度大、设备投资省：占地面积小。
● 自动化程度高、产品质量好，干燥时间极短，产品不与外界接触，污染小，质量好。
● 设备成套供应、热源自由选择，用户可根据需要添置除尘器或其他辅助设备。
在加热方式选择上，气流干燥设备有较大的适应性，用户可以根据所在地区的条件选用蒸汽、点、热风炉加热、同时又可根据物料耐热温度(或热风温度)选择：≤150℃时。可选用蒸汽加热；≤200时，电加热(或蒸汽加热，电补偿或导热油加热)；≤300℃时，热媒热风炉；≤600℃时，燃油热风炉。
技术咨询及试验
气流干燥式一种批量大、热效率较高的快速连续瞬间干燥设备，虽然其适用于多种物料的干燥，如糯米粉、糟渣类、南瓜子皮等饲料颗粒、A.B.C中间体、白炭黑、苯吡唑酮、茶粕、
草酸催化剂、沉淀碳粉、对乙酰氮基苯磺酰氨、对氨基水杨酸、哆耳玛托、对苯二酸、二乙苯胺、二氧化钛、活性炭、氟硅酸钠、氟石矿、副产硫胺、硅胶粉末、合成树脂、磷酸钙、聚丙烯树脂、金霉素、偏硅酸钠、康氯酸咖啡渣、口服葡萄糠、硫酸钠、硫化矿、磷矿粉、兰BB 、p.v.c 、熔融磷肥、四环素、三氧化铁、碳酸钙、钛铁矿、铜矿、尾煤、硬脂酸盐、玉米蛋白、药品、药剂、氧化铁、酒渣、可膨胀石墨等。
但由于物料性质差异较大，为了使广大用户能够选择到最佳的干燥设备，我公司免费技术咨询，提供安装布置图，进行物料试验。 技术参数
型号
model
蒸发水份 evaporated moisture(kg/H) 装机功率 equipped power(kw ) 占地 occupied area(㎡) 高度 height(m) QM50
50 6.25 20 9 QM100
100
8.6 32 11 QM25
250 20 64 16 QM50
500 33 96 16 QM10
00 1000 63 120 16
注：以上参数供参考，实际尺寸根据场地要求确定，干燥强度与物
料特性、使用温度等因素有关。
◎QG、FG、GFF系列气流干燥机
Galileo Galilei
点击上面按钮，让图形进行演示。
应用范围：
这种类型的设备，适应的物料比较多，除基本型提及的物料外，还有：A.B.C中间体、A.B.S 树脂、A.S.C、白炭黑、苯吡唑酮、茶粕、草酸催化剂、促进剂m.d.m、触媒、沉淀炭粉、对乙酰氮基苯磺酰氨、对氨基水杨酸、哆耳玛托、对苯二酸、二乙苯铵、二氧化钛、活性碳、氟硅酸钠、氟石矿、副产硫铵、硅胶粉未、合成树脂、磷酸钙、聚丙烯树脂、金霉素、偏硅酸钠、糠氯酸咖啡渣、口服葡萄糠、硫酸钠、硫化矿、磷矿粉、兰BB、P.V.C、熔融磷肥、四环素、三氧化铁、碳酸钙、钛铁矿、铜矿、土豆粒、尾煤、硬脂酸盐、玉米蛋白、药品、药剂、氧化铁、酒渣等。
工作原理：
具有分散作用的风机，特别适合热敏物料的气流干燥作业。高速飞旋的风机叶轮，能把湿的、甚至结块的物料解碎，直至分散，在分散过程中同时搅拌、混合、然后物料和热气流平行地流动。这种类型的设备，适应干燥滤块的，但还属于表面水份的物料，含湿量≤40% ，如果处理量大或者成品要求干至15%以下时，可采用二级气流干燥。当物料含湿量超过40%。但≤60%时，进料较困难，应采用混料器，通过混进干料的方法以降低进料水份，此时，干燥设备的总产量就有较大幅度的下降，这在经济上是不和算的。因此，用户应先用机械的方法（离心脱水或压滤）尽可能的降低进料水份，以确保干燥作业的顺利进行。
技术参数：
机型蒸发水分（kg/h）装机功率（kw）占地面积（m2）高度（m）
QG 505072014
QG 100100133214
QG 200*200214015
QG 250250246415
QG 500*500439618
QG 1000*100010012018
QG 1500*150015020020

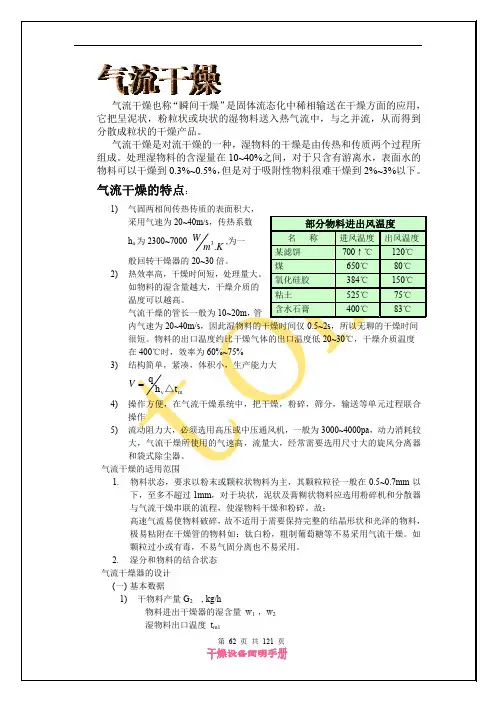

气流式干燥机
气流式干燥机属于连续式常压干燥机。结构如图10—9所示，是将加热介质与待干燥食品固体颗粒直接接触，并使之悬浮于气流中，和热气流并流流动，进行连续快速干燥。气流式干燥机可以在正压或负压下操作，这主要取决于风机在系统中的位置安排。
一、气流式干燥机的特点
(1) 由于采用较高气流速度(20-40m／s)，固体颗粒在气流中高度分散呈悬浮状态，气固两相之间的传热传质的表面积大为增加，体积传热系数提高。
(2) 气流干燥采用气固两相并流操作，这样可以使用高温的热介质进行干燥，气流干燥的管长一般为10-20m，管内气速为20-40m／s，因此，湿物料的干燥时间仅0.5-2s，干燥时间很
短、处理量大、热效率高。
(3) 结构简单、紧凑，体积小，操作方便。
(4) 气流式干燥机系统的流动阻力降较大，一般为3000-4000Pa，必须选用高压或中压通风机，动力消耗较大，气流干燥气速高、流量大，需选用较大尺寸的旋风分离器和袋式除尘器。气流干燥对于干燥负荷很敏感，固体物料输送量过大时，气流输送难以正常操作。
二、气流式干燥机的种类
分为直接进料式、分散进料式、粉碎进料式和混合进料式等类型。
(一)直接进科式气流干燥机
适用于分散性良好、黏着性小的粉料和粒料的干燥，如马铃薯片、米糠、淀粉和面粉等的加工。通常在20-40m／s的高速热风中直接进料进行干燥加工。
(二)分散进料式气流干燥机
特点是在气流干燥管下面装有一台鼠笼式分散器，可将进料打散，它适合于含水量较低、松散性尚好的块状物料，如咖啡渣、玉米渣等物料的加工。
(三)粉碎进料式气流干燥机
特点是在气流干燥管下面装有一台冲击式锤磨机，用以粉碎湿物料，减小粒径，增加物料表面积，强化干燥。因此，大量水分在粉碎过程中就可得到蒸发。这样，便于采用较高的进气温度，以获得大的生产能力和高的传热效率。对许多热敏性物料，其进气温度可高于物料的熔点、软化点和分解点。在淀粉、结晶食盐、速熟食品等处理中应用较多。
(四)混合进料式气流干燥机
若湿物料含水量较高，加料时容易结团，可以将一部分已干燥的成品作为返料，在混合加料器中和湿物料混合，以利于干燥操作。加工豆粕、鱼粉、汤圆粉等物料时采用。
产品相关知识：
干燥箱和真空干燥箱的区别
干燥箱是一种常用的仪器设备,主要用来干燥样品,也可以提供实验所需的温度环境.干燥箱应用与化工,电子,铸造,汽车,食品,机械等各个行业.一般分为镀锌钢板和不锈钢内胆的,指针的和数显的,自然对流和鼓风循环的,常规烘箱和真空类型的.
适用范围：电热鼓风干燥箱(热空气消毒箱)是供工矿企业，化验室，科研单位等作干燥、烘培熔蜡、灭菌作用。
控制特点：具有因停电，死机状态数据丢失而保护的参数记忆，来电恢复功能。
目前国内新型烘箱具有的性能特点：
◆采用国内首创流线圆弧型设计，外壳采用冷轧钢板制造，表面静电喷塑;
◆本机温控系统采用微电脑单片机技术，控温，定时，超温报警;
◆合理风道和循环系统，使工作室内温度均匀度变化小;
◆显示为双屏高亮度数码管显示，示值准确直观，性能优越，触摸式按键设定调节参数;
◆温控传感器采用的是电容式原装进口部件;
◆具有定时和计时功能;
◆内胆均为镜面不锈钢材料制成;半圆形四角易清洁;
◆工作室内搁架可随用户要求任意调节高度及搁架多少;
◆采用进口电机及风叶，微量风循环，可使用户消除对培养细小或粉末关物品担心吹散的疑惑;
◆箱门具备大视角保温钢化玻璃，便于用户观察，采用纳米材料门封条及保温材料令整机性能体现更优越
真空干燥箱
真空干燥箱专为干燥热敏性，易分解和易氧化物质而设计的，能够向内部冲入惰性气体，特别是一些成分复杂的物品也能进行快速干燥。
适用范围：真空干燥箱广泛应用于生物化学，化工制药、医疗卫生、农业科研、环境保护等研究应用领域，作粉末干燥、烘培以及各类玻璃容器的消毒和灭菌只用。特别适合于对干燥热敏性、易分解、易氧化物质和复杂成分物品进行快速高效的干燥处理。涡街流量计结构及工作原理
电热真空干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或不锈钢板折制焊接而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品，工作室外壁的四周装有云母加热器。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜。电热真空干燥箱的抽空与充气均由电磁阀控制，电器箱在箱体的左侧或下部，电器箱的前面板上装有真空表、温控仪表及控制开关等,电器箱内装有电器元件。
电热真空干燥箱可使工作室内保持一定的真空度并采用智能型数字温度调节仪进行温度的设定、显示与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属P.I.D智能控温，性能可靠、使用方便。
智能型温度调节仪均有超温保护功能。在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。
真空技术干燥的优势
比起常规干燥技术具备以下优势
◆真空环境大大降低了需要驱除的液体的沸点，所以真空干燥可以轻松应用于热敏性物质;
◆对于不容易干燥的样品，例如粉末或其他颗粒状样品，使用真空干燥法可以有效缩短干燥时间;
◆各种构造复杂的机械部件或其他多孔样品经过清洗后使用真空干燥法，完全干燥后不留任何残余物质;
◆使用更安全----在真空或惰性条件下，完全消除氧化物遇热爆炸的可能;
◆与依靠空气循环的普通干燥相比，粉末状样品不会被流动空气吹动或移动;
控制特点：具有因停电，死机状态数据丢失而保护的参数记忆，来电恢复功能。
性能特点：
-采用国内首创流线圆弧型设计，外壳采用冷轧钢板制造，表面静电喷塑;
-本机温控系统采用微电脑单片机技术，控温，定时，超温报警;
-显示为双屏高亮度数码管显示，示值准确直观，性能优越，触摸式按键设定调节参数;
-温控传感器采用的是电容式原装进口部件;
-采用进口电机及风叶;具有定时和计时功能;
-内胆均为不锈钢材料制成;半圆形四角易清洁;
-本机箱门完全松紧可由用户任意调节，整体成形的硅橡胶门封圈，确保箱内高真空度;
-本机工作室为长方体结构，使有效容积达到最大，箱门采用钢化、防弹双层玻璃门，使观察工作室培养物品能让用户一目了然;
真空干燥箱的使用方法简介
1.真空干燥箱使用环境要求:a)温度：5～40℃b)相对湿度：≤85%RHc)电源电压：AC220V±10%50Hzd)周围无强烈震动及腐蚀性气体影响
2.抽真空调试:a)将箱门关上并将门拉手旋紧到位，关闭放气阀(使橡皮塞上的孔与放气阀上的孔扭偏90°),开启真空阀(由逆时针旋转90°)，第一次使用可能真空阀开关较紧，可用力旋转。b)用随机配件真空连接管(内径:Φ16mm壁厚:10mm)将真空干燥箱抽气管(外径:Φ16mm)和真空泵(2XZ-2型，进气口外径Φ16mm)连接牢固(6090及6210型已连接好)。接通真空泵电源，开始抽气，当真空表指示值达到-0.1Mpa时，先关闭真空阀后关闭真空泵电源，以防止真空泵机油倒流到工作室内，(6090及6210型无真空阀，可直接关闭面板上真空泵电源)此时箱内处于真空状态。
3.真空干燥箱调试:在真空度调试完毕后,可作如下操作:a.打开真空箱电源,此时电源指示灯应亮(6090及6210型应再分别打开控温仪开关)控温仪通电自检,PV屏显示工作室内测量温度,SV屏显示出厂时设定的温度。控温仪上AT及HEAT等灯应亮,表示仪表进入加温的工作状态。b.修改设定温度1.)按一下控温仪的功能键(SET);PV屏显示SP字符后,可用键头按钮进行设定温度的修改(6090与6210型对2及3个仪表应分别设定修改，以下类同)。2.)修改完毕后，再按一下SET键,PV屏显示ST字符，设定定时时间。如不使用定时功能,则仍然让其ST=03.)再按一下SET键,使PV屏显示工作室温度,SV屏显示新的设定温度。仪表AT 及HEAT灯亮,此时仪表重新进入加温的工作状态。c.当工作室内温度接近设定温度时,HEAT 灯忽亮忽暗,表示加热进入PID调节阶段,仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。当测量温度接近或等于设定温度后,再待1~2h后工作室进入恒温状态，物品进入干燥阶段。d.所需温度较低时，可采用二次设定方式，如所需工作温度70℃，第一次先设定60℃，等温度过冲开始回落后，再第二次设定70℃，这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。e.当物品干燥完毕后,关上电源,如果加速降温,则打开放气阀使真空度为0,待5分钟左右再打开箱门。
4.若工作室内干燥物的湿度较大，产生的水气会影响真空泵的性能，建议在干燥箱和真空泵之间，串入一个“干燥/过滤器”。能按客户需求配一个外形尺寸为Φ120×300mm，接口外径Φ16的干燥器。
5.若在干燥物品的过程中，需要加入氮气等惰性气体，应在合同中注明，增配一个进气阀。(注意：1.若真空泵正常且符合技术要求,不能抽真空,则打开箱门使用产品附件中的板手将箱体上的门扣向里拧一圈收短,重新关门。2.此真空干燥箱不能作为电热干燥箱使用,因工作室不在真空状态,测量温度与工作室内实际温度误差极大)
真空干燥箱注意事项：
1.真空箱外壳必须有效接地，以保证使用安全。
2.真空箱应在相对湿度≤85%RH，周围无腐蚀性气体、无强烈震动源及强电磁场存在的环境中使用。
3.真空箱工作室无防爆、防腐蚀等处理，不得放易然、易爆、易产生腐蚀性气体的物品进行干燥。
4.真空泵不能长时期工作，因此当真空度达到干燥物品要求时，应先关闭真空阀，再关闭真空泵电源，待真空度小于干燥物品要求时，再打开真空阀及真空泵电源，继续抽真空，这样可延长真空泵使用寿命。
5.干燥的物品如潮湿，则在真空箱与真空泵之间最好加入过滤器，防止潮湿气体进入真空泵，造成真空泵故障。
6.干燥的物品如干燥后改变为重量轻，体积小(为小颗粒状)，应在工作室内抽真空口加隔阻网，以防干燥物吸入而损坏真空泵(或电磁阀)。
7.真空干燥箱经多次使用后，会产生不能抽真空的现象，此时应更换门封条或调整箱体上的门扣伸出距离来解决。当真空箱干燥温度高于200℃时，会产生慢漏气现象(除6050、6051外)，此时拆开箱体背后盖板用内六角扳手拧松加热器底座，调换密封圈或拧紧加热器底座来解决。
8.放气阀橡皮塞若旋转困难，可在内涂上适量油脂润滑。(如凡士林)
9.除维修外，不能拆开左侧箱体盖(6090及6210型除外)以免损坏电器控制系统。
10.真空干燥箱应经常保持清洁。箱门玻璃切忌用有反应的化学溶液擦拭，应用松软棉布擦拭。
11.若真空箱长期不用，将露在外面的电镀件擦净后涂上中性油脂，以防腐蚀，并套上塑料薄膜防尘罩，放置于干燥的室内，以免电器元件受潮损坏，影响使用。
常规烘干误区
走出传统干燥机的"七大"误区：
1、为了提高产量烘干机滚筒做的过长；直径做的过大；不能充分利用；造成热能流失；设备占地面积大。
2、为了提高产量进口温度过高；出口温度过高；造成能源浪费。同时也造成了被烘干物料品质下降；物料色泽严重变黑；甚至糊料很多。
3、滚筒内风速过低，造成物料与热风的动态和静态接触力度松弛，从而造成设备烘干效率低下。
4、只有顺流烘干，且烘干过程中饱和的水蒸气又不能及时排出，这样水蒸气在滚筒内运行距离过长，造成水分被干物料重新吸收。
5、物料在滚筒内不会作“往复运动”（设备中物料的“往复运动”和“方快多回路运动”是我们的工艺流程的两个不同的概念）。所以滚筒内的物料很快就会被风抽走，结果滚筒内物料的储存量过低，造成物料与热风的动态和静态接触面积降低。
6、为了限制物料向出口方向的流动速度，所以只有将滚筒的转速限制的很低，这样滚筒内物料被扬起的次数也大大降低。因此造成了物料与热风的动态接触次数大大减少。
7、主机以进火端高而远火端低的倾斜形式安装，更是一个极端的错误。因为这种安装方法只能加快物料向远火端流动的速度，从而使物料在滚筒内的储存量再一次降低，整个滚筒内从前到后上千张扬料板都在同时扬料，但是所扬起的料了了无几。比如一台20多米长的传统烘干机在正常生产时，从主机观察口看进火口，可以看到清楚的火苗。这就表明了滚筒内物料很少，滚筒的空间利用率很低，大量的热能白白的流失掉了。同时这种设计又给设备的安装以及设备的运行造成了不必要的障碍。因为有倾斜角度的主机在安装时必须专门为其装上一套防滑托轮来固定，以防止设备在运行中下滑，非常麻烦。
以上所谓"七大"误区均是造成传统烘干机产量低、成本高、热能大量流失、成品质量过差的致命弱点。新工艺烘干技术在生产中所表现出来的"五种"奇特现象：
1、出口温度50℃以下照常出成品料。
2、成品料的质量、色泽敢与管束烘干机媲美。这是任何直热式烘干机所望尘莫及的。
3、设备正常生产时从主机的观察口看主火口见不到任何火光。即使是最小的设备滚筒的长度只有3米多长。这一现象表明滚筒内储存的物料很多，滚筒的所有空间都被扬料板扬起的物料占据了，主火口的火光都被物料挡的严严实实，所以什么都看不到了。所有的热能都被充分利用。
4、设备正常生产突然停电时，操作工人不用采取任何应激措施滚筒内不会着火。这一现象说明万泰烘干机的烘干滚筒内温度很低,按规程操作不会引起着火。
5、同等规模的烘干机，万泰烘干机滚筒内的风速比传统的烘干机滚筒内风速提高了50℅左右，但是物料的储存量不但没有减少反而增加了两倍多。这种现象是由于物料的“往复运动”的作用，与物料的“多回路运动”无关。
电热鼓风干燥箱的使用注意事项
1、该设备属大功率高温设备，使用时要注意安全，防止火灾、触电及烫伤等事故。
2、严禁干燥易燃易爆及酸性物品。样品放置时不能堵塞风道及排气孔，干燥时应逐步缓慢升温。
3、干燥箱附近严禁放置易燃易爆物品(如有机溶剂、高压气瓶等)、酸性及腐蚀性物品。
4、使用时不得超过额定温度，以免损坏加热元件。
5、经常清除箱内残留物，保持干燥箱清洁。
6、定期检查电路系统是否连接良好。
电热鼓风干燥箱使用方法
1、合上电源。
2、打开仪器电源开关到“ON"。
3、取下保护罩，将测量/设定拨向“设定"，旋至所需温度(顺时针增大，反之减小)，后拨向“测量"，盖上罩。
4、如需鼓风请将其打至“ON"。
5、选择加热功率“LOW"或“HIGH"(“HIGH"全功率加热，升温快)。
6、当温度到预定值，红绿灯交替工作，温度值以箱顶温度计为准。
7、调好温度后打开箱门，放入试样，关好门，记好时间。
8、用后将各开关关闭，最后断开电源。
对流传热干燥设备的适用范围
现有的干燥设备中，最多的是对流传热干燥。如热空气干燥，热空气和被干燥物料接触进行热交换以蒸发水分。对流干燥机代表性的设备常见类型有空气悬浮干燥机，如流化床干燥机、闪蒸干燥机、气流干燥机、喷雾干燥器、通风干燥机、流动干燥机、气旋转干燥机、搅拌干燥机、平行流动干燥机、回转干燥机等。
实际应用时，有单机使用，也有组合机使用，还有变形机型等。气流干燥机、流化床干燥机、喷雾干燥器等都是以热空气为载热体，在干燥的同时，也完成了物料的转移。此类干燥机的特征主要是没有传动部件。
干燥粉、粒、片状物料，最普通的方式就是在颗粒表面施加热空气或气体流。通过的气流对物料进行传热，使水分蒸发。蒸发后的水蒸汽直接进入空气中被带走，对干燥系统中常用的干燥介质有空气、惰性气体、直接燃烧气体或过热蒸汽。
该方法使热空气与物料直接接触，边加热边除去水分。关键是要提高物料与热空气的接触面积，防止热空气偏流。恒速干燥期间的物料温度几乎与热空气的湿球温度相同，所以使用高温热空气也可以干燥热敏性物料。这种干燥方法干燥速率高，设备投资少，但热效率较低，下面是各类对流干燥设备的基本情况。
⑴箱式干燥器
是最老的干燥器之一。物料用盘盛装，料盘摆在架车上逐层逐排放入，用蒸汽或电作为热源，箱内热空气可循环及部分排放，以使干燥较均匀。虽热效率低，但仍在大量的使用，也在继续制造，原因是结构简单，操作不经常照管也无明显问题。但不少物料干燥时须翻盘、翻粉，热敏性物料常易变色，亦不适用于带溶媒物料的干燥。由于物料堆积，其内层传热、传质差，因而干燥速率低。
⑵隧道式烘房
系将料盘分置于特制小车上，可逐车间歇进、出隧道，以增加产量及提高热效率。其他结构与箱式干燥器相似。
⑶网带式干燥机
可用于干燥玉米、谷物、蔬菜等。此机装有不锈钢丝网制的传动带，物料随带移动，可分段加热。该装置以每段1.8～2m长为一单元，最长可连接至40m，每小时处理量可高至4t。恒率干燥阶段热空气温度可达130℃，排气相对湿度可达85%。
⑷多层涡轮干燥器
其结构为一立式园筒，内设有若干层转盘，物料可由顶部加入，逐层落下至底部放出。热空气自底部引入，由设于园筒中心的数个鼓风涡轮叶轮分段循环空气，并于器内壁相应高度设加热器，以补充空气的热量，提高热效率及干燥速率。但该设备不易清洗，对多品种生产及要求洁净的物料较困难。
电热干燥箱的使用说明书简介
电热干燥箱的使用说明书一、概述干燥箱执行JB/T5520—91标准，最高工作温度为200℃、250℃、300℃，工作室容积多种的系列产品。可供各种试品烘焙、干燥、热处理及其他加热，工业上或实验室均可使用(但不能将带发挥的物品置入干燥箱，以免引起爆炸)。202型干燥箱工作室内借冷热空气之比重促成对流。101型干燥箱工作室内装有鼓风机，促成空气对流，使室内温度更加均匀。DHP恒温培养箱和SHP隔水式培养箱恒温范围为室温
+5℃—65℃。DHP恒温箱箱壁整体加热，温度均匀，但第一次升温热惯性较大，上冲2-5℃(温度低上冲大)，第二次升温才能稳定在设定值。隔水式培养箱由水套中水温控制工作室内温度，温度均匀性好，波动度小，稳定性好，而且断电后可维持数小时。本系列产品结构精密，自动恒温系统控温灵敏准确，操作简便，工厂及科学研究单位等均可采用。
二、结构说明箱体外壳由薄钢板制成，箱体内有供放置试品的工作室，工作室内有试品搁板，试品可置于其上进行干燥，如遇试品较大，可抽去搁板。工作室与箱体外壳间有相当厚度的保温层，以硅棉或珍珠岩作保温材料，箱门中间有玻璃观察窗，以供观察工作室内情况。干燥箱内室材料分不锈钢和炭钢两种，电热恒温培养箱和隔水式培养箱内室材料均为不锈钢。本系列干燥箱和培养箱用先进的数字式(A型)或智能式控温仪(W型)，热电偶伸入工作室，感应灵敏，精度高，性能稳定，控制器、电热器之全部电气操纵系统均用仪表控制，控制室有侧门可以卸下，以备检查或修理线路使用。干燥箱电热器装于箱体内工作室下部，共分二组：即“高温和低温”，并有指示灯指示。绿灯亮表示电热器工作，箱体在加热，红灯亮表示加热停止。
三、使用说明使用前准备：1、该箱安放在室内干燥的地面和工作台面处，不必使用其他固定装置。2、应在供电线路中安装闸刀或空气开关一只，供此箱专用，并用比电源线截面积粗一倍之导线作接地线。3、通电前，先检查本箱的电气性能，并应注意是否有断路或漏电现象。4、待一切准备就绪，可放入试品，关上箱门，干燥箱必要时可旋开排气阀，空隙约10mm左右。5、隔水式培养箱，将蒸馏水或去离子水接至进水口，加水至溢水口为止。通电后的使用：6、接上电源后，即可开启加热开关，干燥箱将温度设定拨盘拨至所需的工作温度值。恒温培养箱和隔水式培养箱将温度“设定—测量”开关置于“设定”，调节温度设定旋钮至所需工作温度后，将“设定—测量”开关置于“测量”，此时箱内开始升温，绿灯亮(智能式或特殊要求，说明书另附)。7、当温度升至所需工作温度时，调至绿灯熄灭，再作微调至绿灯复亮，在此指示灯交替明灭处即为恒温点，此时即可再把旋钮作微调至绿灯熄灭处令其恒温(很可能在恒温时，温度仍继续上升，此乃余热影响，此现象约半小时左右即会处于稳定)。当工作室内温度稳定时(即所谓“恒温状态”)则可将控温器再稍作调整，以提高温度控制的精确度，用此法可选取任何工作温度。8、干燥箱恒温时，应关闭高温开关，只留一组电热器工作，以免功率过大，影响恒温精度，工作温度小于150℃时，只需一组加热器工作，应关闭高温开关。9、温度达到后，可根据试验需要，作一定时间的恒温(W型可设定恒温工作时间)，在此过程中，可由控温器自动控温而不需加入人工管理。
四、注意事项：1、本箱为非防爆型，故腐蚀性及易燃性物品禁止放入箱内干燥，以免爆炸。2、使用本箱时，供电电压一定要与本箱额定工作电压相符，以免损坏箱内电子器件，切勿任意拆卸机件，以免损坏箱内电气线路。3、本箱使用环境温度不得高于45℃。4、本箱如发生故障，应由熟悉电子仪器的电工修理。五、保护与维修1、切勿把本箱放在含酸、含碱的腐蚀性环境中，以免损坏电子部件。2、需要搬动时，尽量做到小心轻放，避免剧烈震动后造成内部电气线路接点松动。3、注意保护本箱外表漆面，否则，不但影响箱体外型美观，更重要的是会缩短箱体的寿命。
节能型三层回转滚筒干燥机工作原理及市场优势节能型三层回转滚筒干燥机是在原有高湿物料干燥机的基础上进行改进的一种节能高
效干燥设备.经过不断改进,现已达到国际先进水平,不仅能处理粘性较低的高水份物料,还能处理粘性粘性较大的高水分物料.该机适用于含水小于85%的各类糟渣物料的干燥，如啤酒糟、酒精糟、果渣、药渣、酱糟、糖渣、淀粉渣、禽畜粪便、屠宰下脚料等，对于开辟饲料资源，降低饲养成本，减少环境污染具有良好效果。
二、机械结构及工作原理
物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到最佳干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。
三、三层滚筒的两大优势，一大劣势
1.同等产量的情况下，三层滚筒烘干机占地面积小，运输、安装方便；
2.热交换充分：物料与热风是顺流、逆流、顺流进行往复交叉实现热交换，热交换时间长，在内层滚筒中物料蒸发排出的水分，直接被风机抽走，热能利用效率高。
3.内部抄板一旦损坏，维修极不方便。
盘式连续干燥器技术首次应用到硫酸铵干燥领域
近日据报道，石家庄工大化工设备为冀中能源井矿集团新晶焦化分特制的硫酸铵盘式干燥系统已投产。
该将其具有自主知识产权的盘式连续干燥器技术首次应用到硫酸铵干燥领域。
目前多数钢厂和电厂均通过脱硫及焦化厂回收焦炉煤气中的氨来制取硫酸铵，其干燥工艺多采用传统的振动流化床干燥系统，能耗高，噪音大，一些粒度较小、松散度差的物料极易糊床。工大化工设备在新晶焦化焦炉煤气尾气制取硫酸铵工程中，为其量身定制了盘式连续干燥器工艺系统。该工艺以传导热进行干燥，能耗低，热效率达到70%以上，并且物料流向单一，干燥均匀，保证了产品质量。
详解真空干燥箱的真空度
处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。若所测设备内的压强低于大气压强，其压力测量需要真空表。从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，即：
真空度=（大气压强—绝对压强）/pg其中：p为液体密度，g为重力加速度。
全面解释：
“真空度”顾名思义就是真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。
所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡（也即一个标准大气压强约101KPa）的气体状态。
在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。
对于真空度的标识通常有两种方法：
一是用“绝对压力”、“绝对真空度”（即比“理论真空”高多少压力）标识;
在实际情况中，真空泵的绝对压力值介于0～101.325KPa之间。绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度=0的地方，用于测量真空度的仪表（绝对真空表）的初始值为101.325KPa（即一个标准大气压）。
二是用“相对压力”、“相对真空度”（即比“大气压”低多少压力）来标识。
"相对真空度"是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下（即常压时），表的初始值为0。当测量真空时，它的值介于0到-101.325KPa （一般用负数表示）之间。
比如，有一款微型真空泵测量值为-75KPa，则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。
国际真空行业通用的“真空度”，也是最科学的是用绝对压力标识;指得是“极限真空、绝对真空度、绝对压力”，但“相对真空度”（相对压力、真空表表压、负压）由于测量的方法简便、测量仪器非常普遍、容易买到且价格便宜，因此也有广泛应用。理论上二者是可以相互换算的,两者换算方法如下：
相对真空度=绝对真空度（绝对压力）-测量地点的气压
例如：有一款微型真空泵的绝对压力为80KPa，则它的相对真空度约为80-100=-20Kpa，（测量地点的气压假设为100KPa）在普通真空表上就该显示为-0.02MPa。
煤泥烘干机工作原理及特点
煤泥烘干机主要由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成。
煤泥烘干机的工作原理：
煤泥由于具有一定的粘性，在干燥过程中湿煤泥进入干燥机后分以下几个工作区：一是导料区，湿煤泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的抄板抄动下，形不成粘结便被导入下一个工作区；二是清理区，湿煤泥在此区被抄板抄抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；三是倾斜扬料板区，湿煤泥在此区已呈低水分松散状态，物料在此区已不具有粘结现象，经过热交换后物料达到所要求的水分状态，进入最后的出料区；四是出料区，滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个干燥过程。
煤泥烘干机主要特点：
1、干燥机抗过载能力强，处理量大，燃料消耗少，干燥成本低；
2、采用顺流干燥方式，烟气与湿物料由同一侧进入干燥机，可以利用高温烟气获得很高的蒸发强度，干燥机出口温度低，热效率高；
3、可根据不同的物料性质改变运行参数，使物料在干燥机筒体内能够形成稳定的全断面料幕，质热交换更为充分；
4、新型给料、排料装置，杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷；
5、新型内部结构，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象，对物料水分、粘性的适应性更强；
6、干燥机实现了“零水平推力”，大大减少了挡托轮的磨损，筒体运转平稳可靠；
7、干燥机采用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗；
8、可根据用户要求控制产品粒度和水分，干燥煤泥时产品水分可达8％以下，粒度可控制在8mm以下。
煤泥烘干机选购技巧
1、购买煤泥烘干机请首先了解自身的实际情况。
2、煤泥烘干场地大小，理想范围内日烘干煤泥吨数，现有煤泥湿度，煤泥烘干成品售价等。
3、尽量到煤泥烘干机正规生产厂家实体考察，必要时可带上自己的原料要求煤灰烘干机厂家给您现场试机，认真观察该生产厂家是否有生产能力和其烘干设备能否将您的物料烘干的理想程度。
4、应认真咨询正规生产厂家的煤泥烘干专家，并要求其为您提供最专业的煤泥烘干成本分析于煤沁泥烘干机操作常识。
5、当了解清楚煤泥烘干机特性后应货比三家看看那家差。在煤泥烘干机价格谈判上，应把握一点要素慎防部分生产厂家利用合同里的文字游戏欺诈，单方面违约，用劣质产品以次充好。给您造成不必要的损失。

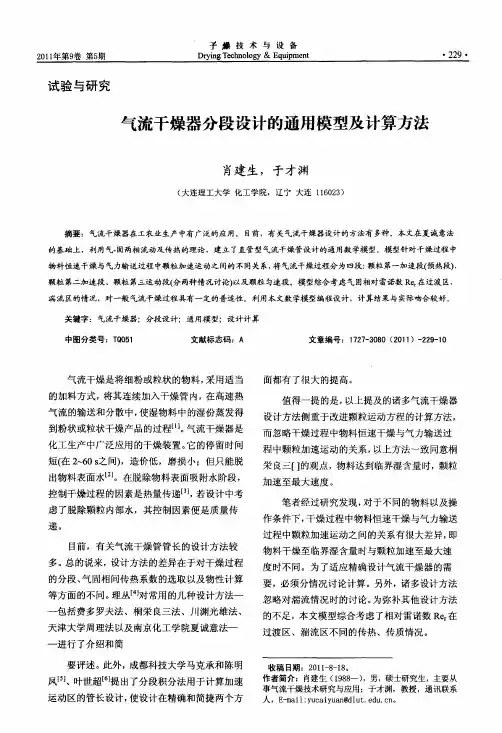

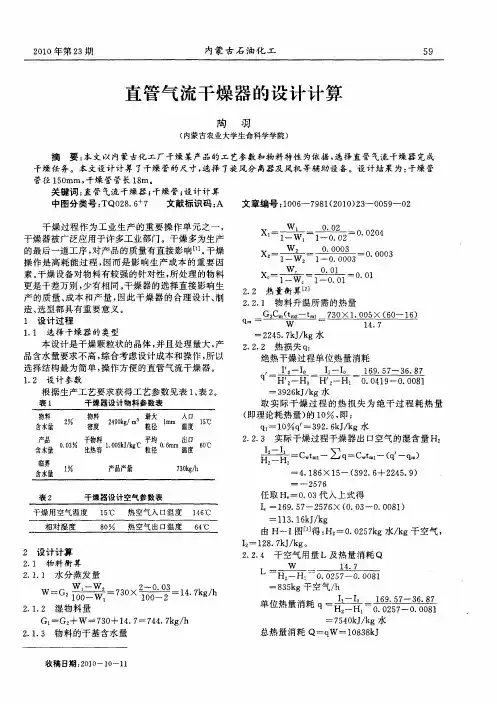

第一章气流干燥的设计原则 (2) 1.1干燥的目的及各种不同干燥方式 (2) 1.2 气流干燥过程及适用范围 (2) 1.2.1 气流干燥过程 (2) 1.2.2气流干燥器适用对象 (3) 1.3对流干燥流程、设备和某些操作条件的确定 (3) 1.3.1 干燥流程的主体设备 (4) 1.4干燥对象氯酸钠的特性 (4) 第二章气流干燥器的设计基础 (5) 2.1颗粒在气流干燥管中的运动 (5) 2.1.1加速运动与等速运动及其特征 (5) 2.1.2 球形颗粒在气流中的运动速度 (5) 2.2 颗粒在气流干燥器中的对流传热系数 (6) 2.3 颗粒在气流干燥器中的对流传热速率 (6) 2.3.1加速运动阶段 (6) 2.3.2等速运动阶段 (7) 第三章气流干燥器的设计计算 (8) 3.1物料、热量衡算 (8) 3.1.1设计条件 (8) 3.1.2干燥器的物料衡算 (9) 3.1.3干燥器的热量衡算 (9) 3.2气流干燥管直径和高度的计算 (10) 3.2.1干燥管管径的计算 (10) 3.2.2干燥管高度计算 (11) 3.3气流干燥管的压降 (13) 3.3.1气固相与干燥管壁的摩擦损失 (13) 3.3.2克服位能提高所需压降 (13) 3.3.3颗粒加速所引起的压降损失 (13) 3.3.4局部阻力损失 (13) 3.4辅助设备的选型 (14) 3.4.1风机 (14) 3.4.2预热器 (14) 3.4.3及壁厚的核算 (14) 第四章后记 (15) 4.1设计心得体会 (15) 4.2符号说明 (16) 附录 (16) 参考文献 (16)

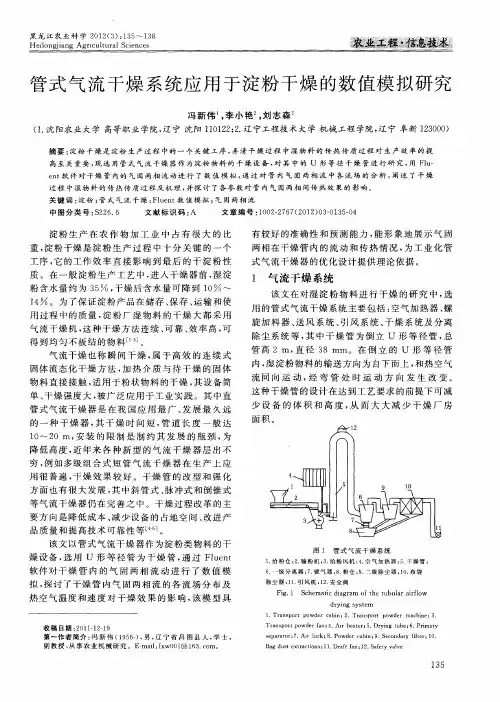

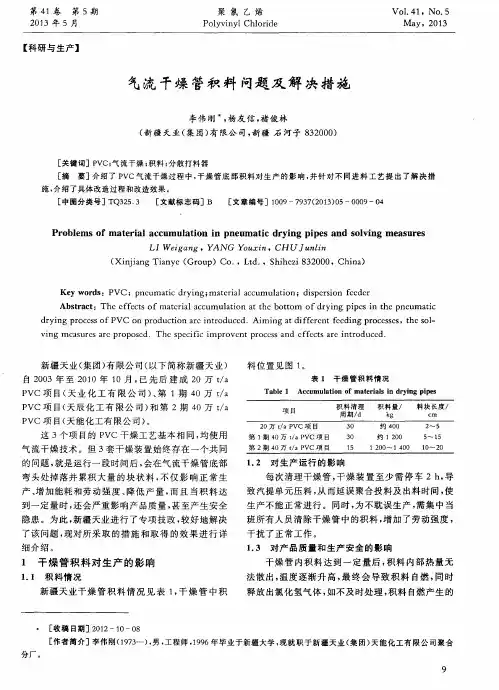

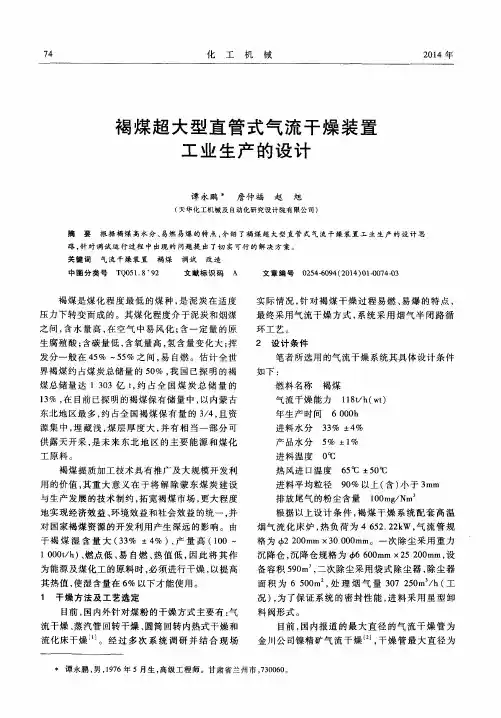

第一章气流干燥的设计原则 气流装置的设计内容包括干燥介质的选择，流程的确定，搜集和整理有关数据，干燥过程的物料和能量的衡算，干燥管结构类型和主要工艺尺寸的确定，干燥条件的确定以及主要辅助设备类型选型及设计，绘制表明物料流向﹑流量﹑组成﹑主要控制点和各设备之间相互个关系的工艺流程图和干燥装置主要设备总装置图等。 1.1干燥的目的及各种不同干燥方式 干燥的目的主要是便于物料的储藏﹑运输和加工，通过干燥使产品或半成品达到要求的含湿标准。 将湿物料中的湿分(常见的为水分)除去的方法很多，如压榨﹑过滤﹑离心﹑冷冻及利用干燥剂等等。但综合除湿程度﹑操作的可靠性﹑经济性和处理能力，干燥是工业生产中应用最普遍的除湿方法。就干燥而言，根据传递方式的不同可分为传导干燥﹑对流干燥﹑辐射干燥和介电加热干燥。 1.2 气流干燥过程及适用范围 1.2.1 气流干燥过程 气流干燥装置是连续常压干燥器的一种。颗粒状或粉末状湿物料通过带式供料器从干燥器底部进入，同时高温干燥介质也从干燥器底部进入，并达到一定的流速将湿物料分散和悬浮于气流中，在物料和热介质气流一并沿干燥管向上流动的同时,发生高效的传质传热，达到快速干燥的目的。 适当的安装风机在系统中的位置，气流干燥器可以在正压下操作，对于有毒或粉尘污染可能较大的情况，采用真空操作，产品不宜泄露,有利于保持生产环境；同时也有利于降低水分汽化温度，保护热敏性物料。但此时风机处于抽气工作状态,所抽的气体温度较高，并可能含有一些颗粒和粉

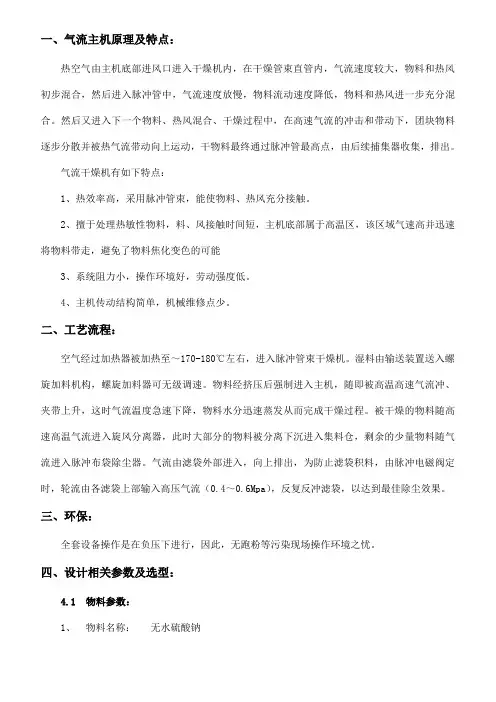

一、气流主机原理及特点： 热空气由主机底部进风口进入干燥机内，在干燥管束直管内，气流速度较大，物料和热风初步混合，然后进入脉冲管中，气流速度放慢，物料流动速度降低，物料和热风进一步充分混合。然后又进入下一个物料、热风混合、干燥过程中，在高速气流的冲击和带动下，团块物料逐步分散并被热气流带动向上运动，干物料最终通过脉冲管最高点，由后续捕集器收集，排出。 气流干燥机有如下特点： 1、热效率高，采用脉冲管束，能使物料、热风充分接触。 2、擅于处理热敏性物料，料、风接触时间短，主机底部属于高温区，该区域气速高并迅速将物料带走，避免了物料焦化变色的可能 3、系统阻力小，操作环境好，劳动强度低。 4、主机传动结构简单，机械维修点少。 二、工艺流程： 空气经过加热器被加热至～170-180℃左右，进入脉冲管束干燥机。湿料由输送装置送入螺旋加料机构，螺旋加料器可无级调速。物料经挤压后强制进入主机，随即被高温高速气流冲、夹带上升，这时气流温度急速下降，物料水分迅速蒸发从而完成干燥过程。被干燥的物料随高速高温气流进入旋风分离器，此时大部分的物料被分离下沉进入集料仓，剩余的少量物料随气流进入脉冲布袋除尘器。气流由滤袋外部进入，向上排出，为防止滤袋积料，由脉冲电磁阀定时，轮流由各滤袋上部输入高压气流（0.4～0.6Mpa），反复反冲滤袋，以达到最佳除尘效果。 三、环保： 全套设备操作是在负压下进行，因此，无跑粉等污染现场操作环境之忧。 四、设计相关参数及选型： 4.1 物料参数： 1、物料名称：无水硫酸钠
2、初水份： 5% 3、终水份： 0.1% 4、设计产量： 12000kg/h 5、加热方式：蒸汽（0.5-0.7mpa）+电加热补偿4.2 设备选型及物料衡算： 1、处理量：G=12618kg/h 2、蒸发水分量：W=618kg/h H2O 3、蒸发水份所需热量Q 1= W 水 （595+0.45×t 2 -1×t ）=618（595+0.45×80-1×20） Q 1 =377598Kcal/h 4、物料升温所需热量Q 2= W 产 {c s ×（1-ω 2 ）+1×ω 2 }×（θ 2 -θ 1 ） c s 为绝干产品的比热，一般取c s =0.4Kcal/kg.℃ Q 2 =12000{0.4×（1-0.1%）+1×0.1%}×（60-20）=192288Kcal/h 5、外围护热损失Q 3=0.15×（Q 1 + Q 2 ）=0.15(377598+192288)=85483Kcal/h 6、质量流量计算 G=（Q 1+ Q 2 + Q 3 ）÷〖（i 1 - i 2 ′）-0.1×0.24×（t 2 - t ）〗 i 1- i 2 ′=（0.24+0.45 d 1 ）×（t 1 - t 2 ）=（0.24+0.45×0.01）×（180-80）=24.45kcal/kg G=〖（377598+192288+85483）〗÷〖24.45-0.1×0.24×（80-20）〗=28482Kg/h 7、干燥所需要的热量Q 干=G×（i 1 - i ） i 1- i =（0.24+0.45×d 1 ）×t 1 ＋595×d 1 -(0.24＋0.45×d )×t -595×d =(0.24＋0.45×0.01)×180＋595×0.01-(0.24＋0.45×0.01)×20-595×0.01=39.12kcal/kg Q 干 =28482×39.12=1114216Kcal/h 8、在20℃时干燥所需空气体积：28482÷1.2=23735m3/h 在80℃时干燥所需空气体积：28482÷0.96=29669m3/h
◎气流干燥管 8、电气绝缘完好，设备外壳必须有可靠的保护接地或保护接零。 9、真空泵应经常更换真空泵油。 10、取出被处理的物品时，如处理的是易燃物品，必须待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。 工作原理 湿物料经输送机与加热后的空气同时进入干燥器，松散的粉粒状物料分散悬浮于热空气中，二者充分混和，在气流夹带的过程中瞬间脱除水分。通过气流干燥器管径的大小交替变化，使得物料颗粒在干燥的目的、干燥后的成品从旋风分离器排出，一小部分飞粉由二级旋风除尘器或布袋除尘器得到回收利用根据干燥作业形式不同，有以下四种系列产品：1、Ｆ系列2、ｚ系列3、ｘ系列4、ｓｚ系列。Ｆ型是负压操作，物料经过风机带有粉碎作用，Ｘ型为多级尾气循环型，ＳＺ型是集闪蒸干燥与气流干燥为一体的强化型气流干燥器，式我公司根据用户要求设计的新型干燥设备。 产品特点 ● 适用于粒径范围在5um～5mm之间的粉粒状物料表面水的干燥； ● 干燥强度大、设备投资省：占地面积小。 ● 自动化程度高、产品质量好，干燥时间极短，产品不与外界接触，污染小，质量好。 ● 设备成套供应、热源自由选择，用户可根据需要添置除尘器或其他辅助设备。 在加热方式选择上，气流干燥设备有较大的适应性，用户可以根据所在地区的条件选用蒸汽、点、热风炉加热、同时又可根据物料耐热温度(或热风温度)选择：≤150℃时。可选用蒸汽加热；≤200时，电加热(或蒸汽加热，电补偿或导热油加热)；≤300℃时，热媒热风炉；≤600℃时，燃油热风炉。 技术咨询及试验 气流干燥式一种批量大、热效率较高的快速连续瞬间干燥设备，虽然其适用于多种物料的干燥，如糯米粉、糟渣类、南瓜子皮等饲料颗粒、A.B.C中间体、白炭黑、苯吡唑酮、茶粕、

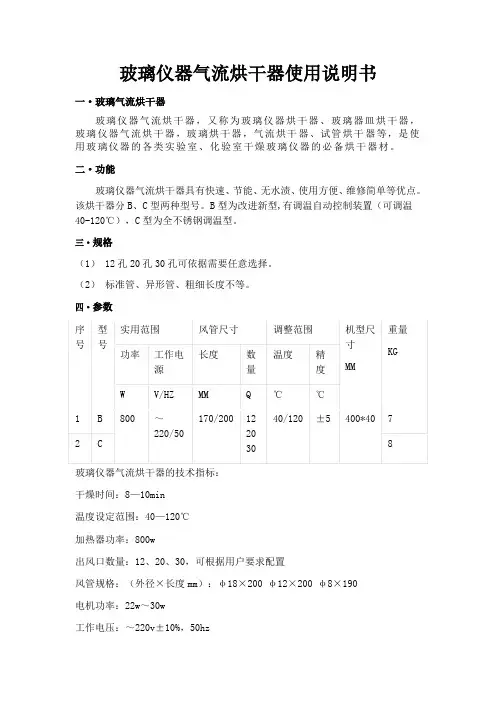

玻璃仪器气流烘干器使用说明书 一·玻璃气流烘干器 玻璃仪器气流烘干器，又称为玻璃仪器烘干器、玻璃器皿烘干器，玻璃仪器气流烘干器，玻璃烘干器，气流烘干器、试管烘干器等，是使用玻璃仪器的各类实验室、化验室干燥玻璃仪器的必备烘干器材。 二·功能 玻璃仪器气流烘干器具有快速、节能、无水渍、使用方便、维修简单等优点。该烘干器分B、C型两种型号。B型为改进新型,有调温自动控制装置（可调温40-120℃），C型为全不锈钢调温型。 三·规格 （1） 12孔20孔30孔可依据需要任意选择。 （2）标准管、异形管、粗细长度不等。 四·参数
外形尺寸：（外径×高度，风管不计mm）：φ400×400 五·操作方法 （1）根据需烘干的玻璃器皿的大小，将相应规格的风管接插到上盖的出风口上。 （2）将需烘干器皿的水滴甩干，试管口朝下插入支架内烘干。 （3）将温度设定旋钮旋到所需要的温度。使用时将电源插头插入220V交流电源，接通电源开关，则冷风指示绿灯亮，电机工作吹出冷风，再接通热风开关，则热风指示红灯亮，电机工作吹进热风。 （4）当气流温度升至设定温度附近时，热风指示灯灭，加热停止（吹风电机继续工作），当气流温度降到设定温度以下时，热风指示灯亮，继续加热。 （5）当玻璃器皿被烘干后，先关掉热风开关，等玻璃器皿被吹凉后取下，并确定吹出的气流为冷风时，再最后关闭电源开关，切断电源。 六·清洁 每次使用前后对仪器表面做好清洁工作。 七·维护 需按照操作规程正确使用。 八·注意事项 （1）仪器在使用过程中不宜剧烈振动，以免待干燥玻璃器皿损坏。 （2）严禁烘干后直接关闭电源开关，以免剩余热量滞留于设备内部，烧坏电机和其他部件。 （3）电源插座要安装地线，以确保安全。
◎脉冲气流旋流干燥机 电源缺相，加热器不能全部加热，处理方法是维修或更换固态继电器。而加热器的局部断路，也将使加热不能全部工作，造成加热过程过于缓慢。维修或更换加热器。将故障问题完全处理好。闭合循环烘箱空气开关，按照该烘箱的操作说明书运行其程序，经过2.5h的升 工作原理 湿物料经输送机与加热后的空气同时进入干燥器，松散的粉粒状物料分散悬浮于热空气中，二者充分混和，在气流夹带的过程中瞬间脱除水分。通过气流干燥器管径的大小交替变化，使得物料颗粒在干燥的目的、干燥后的成品从旋风分离器排出，一小部分飞粉由二级旋风除尘器或布袋除尘器得到回收利用根据干燥作业形式不同，有以下四种系列产品：1、Ｆ系列2、ｚ系列3、ｘ系列4、ｓｚ系列。Ｆ型是负压操作，物料经过风机带有粉碎作用，Ｘ型为多级尾气循环型，ＳＺ型是集闪蒸干燥与气流干燥为一体的强化型气流干燥器，式我公司根据用户要求设计的新型干燥设备。 产品特点 ● 适用于粒径范围在5um～5mm之间的粉粒状物料表面水的干燥； ● 干燥强度大、设备投资省：占地面积小。 ● 自动化程度高、产品质量好，干燥时间极短，产品不与外界接触，污染小，质量好。 ● 设备成套供应、热源自由选择，用户可根据需要添置除尘器或其他辅助设备。 在加热方式选择上，气流干燥设备有较大的适应性，用户可以根据所在地区的条件选用蒸汽、点、热风炉加热、同时又可根据物料耐热温度(或热风温度)选择：≤150℃时。可选用蒸汽加热；≤200时，电加热(或蒸汽加热，电补偿或导热油加热)；≤300℃时，热媒热风炉；≤600℃时，燃油热风炉。 技术咨询及试验 气流干燥式一种批量大、热效率较高的快速连续瞬间干燥设备，虽然其适用于多种物料的干燥，如糯米粉、糟渣类、南瓜子皮等饲料颗粒、A.B.C中间体、白炭黑、苯吡唑酮、茶粕、草酸催化剂、沉淀碳粉、对乙酰氮基苯磺酰氨、对氨基水杨酸、哆耳玛托、对苯二酸、二乙

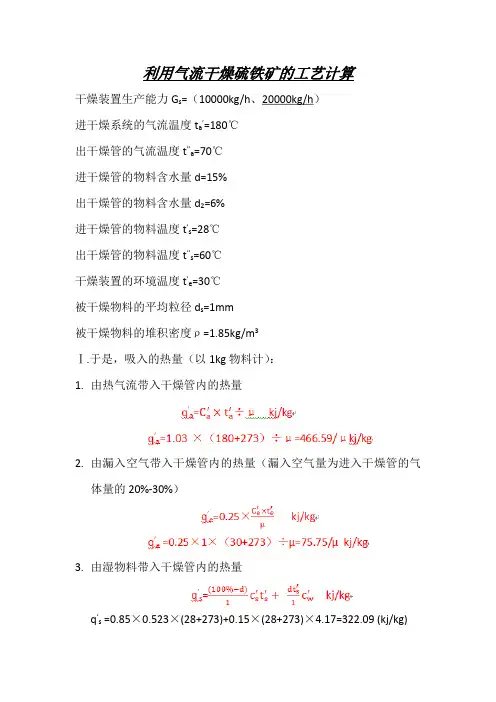

利用气流干燥硫铁矿的工艺计算 干燥装置生产能力G s=（10000kg/h、20000kg/h） 进干燥系统的气流温度t a’=180℃ 出干燥管的气流温度t’’a=70℃ 进干燥管的物料含水量d=15% 出干燥管的物料含水量d2=6% 进干燥管的物料温度t’s=28℃ 出干燥管的物料温度t’’s=60℃ 干燥装置的环境温度t’e=30℃ 被干燥物料的平均粒径d s=1mm 被干燥物料的堆积密度ρ=1.85kg/m3 Ⅰ.于是，吸入的热量（以1kg物料计）： 1.由热气流带入干燥管内的热量 2.由漏入空气带入干燥管内的热量（漏入空气量为进入干燥管的气 体量的20%-30%） 3.由湿物料带入干燥管内的热量 q’s =0.85×0.523×(28+273)+0.15×(28+273)×4.17=322.09 (kj/kg)
Ⅱ.消耗的热量（也以1kg物料计算）： 1.由气流从干燥管中带走的热量 2.由漏入空气从干燥管中带走的热量 4.干燥管出来的物料带走的热量 q’’s=[0.94×0.523×(60+273)+0.06×4.2×(60+273)]×0.9=222.86 kj/kg 5.由干燥管中水蒸气带走的热量 q H2O’’=304.06 kj/kg 6.由干燥管壁散发至周围环境中的热损失，与带入干燥管内水分的含量、热气流的温度、保温的质量等因素有关，计算中，可取进入干燥管内最初热量的5%-7%，则：q’’m=(0.05-0.07)q’a约为28/μ（kj/kg）系统总的热平衡方程式有 q’a+ q’e+ q’s=q’’a+q’’e+q’’s+ q H2O’’+ q’’m 466.59/μ+75.75/μ+322.09=349.86/μ+87.465/μ+222.86+304.06+28/μ 所以μ=0.38 气体流量
主要结构与工作原理 主要结构： SH93型叶丝高速膨胀干燥机主要由进料罩、进料气锁、喷射式松蒸装置、紊流装置、干燥装置、物料管道、旋风分离装置、回风管道、循环风机、排潮管道、分配管道、间接式热风发生炉、混合箱、检修平台、电控以及水气汽管路系统等组成 工作原理： 叶丝经超级回潮机充分加温加湿后（22～35%MC，55±5℃）。由进料振槽均匀地将叶丝送入进料气锁，然后由气锁落入松散装置内。期间高温蒸汽不断地喷入松散装置里，使叶丝不但快速松散，而且温度得以升高。 由松散装置落下的叶丝接着被高速度的过热蒸汽流带入干燥机内，叶丝与高温蒸汽充分接触迅速进行热交换，其内部水份的瞬间蒸发的速度远比从叶丝壁排出的速度要快，因此叶丝在干燥的同时得以迅速膨化。(同时叶丝中的部分青杂气被去除)。其后叶丝在重力和风力的作用下，进入物料管道进一步干燥。最后，叶丝进入旋风分离装置，与蒸汽分离的同时冷却部分定型，并从旋风分离装置下部的出料气锁排出，输送到下一工序进行处理。而分离出的温度下降的蒸汽则进入回风管道和循环风机（主风机），在风机下部的排潮管排出部分的潮湿废蒸汽后，进入热风发生炉加热，经混
合箱被循环使用。 使用与操作： 1. 操作规程 1.1 开机前应检查蒸汽、水、气等的供应是否正常。 1.2 排放蒸气管道内的冷凝水（一般排放5～10min）。 1.3 检查系统的所有的排污球阀（热风发生炉排污球阀、紊流装置排污球阀、干燥装置排污球阀）和检修门是否关闭到位。 1.4 检查燃料（油、天然气或液化气）的供应是否完全符合国家标准的要求，否则将会造成一系列严重后果。 1.5 叶丝高速膨胀干燥机的烘丝温度（即混合风温）与炉温的关系 一般炉温比烘丝温度高20℃～35℃之间为好，而且温差越小越好。特别注意不要用调节风门来较大幅度的降低温度，否则将会造成炉温设定的很高，烘丝温度与炉温之间的温差过大，系统内大量的循环风不经过热风发生炉，这样一来热风发生炉内的热量就不能及时有效的被带走，最终导致热风发生炉烧损。 1.6 SH9叶丝高速膨胀干燥机的生产进行分三个阶段，分别在主控电脑的控制界面上进行操作 1.6.1 预热阶段 当准备生产时，通过选择“预热”按钮而使设备进入预

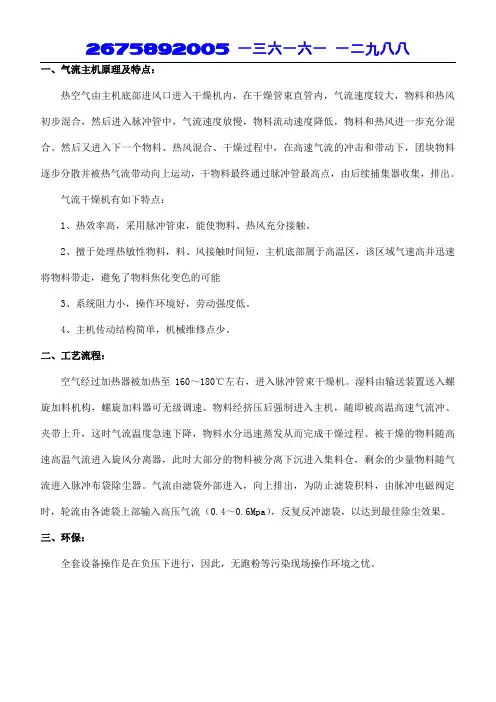

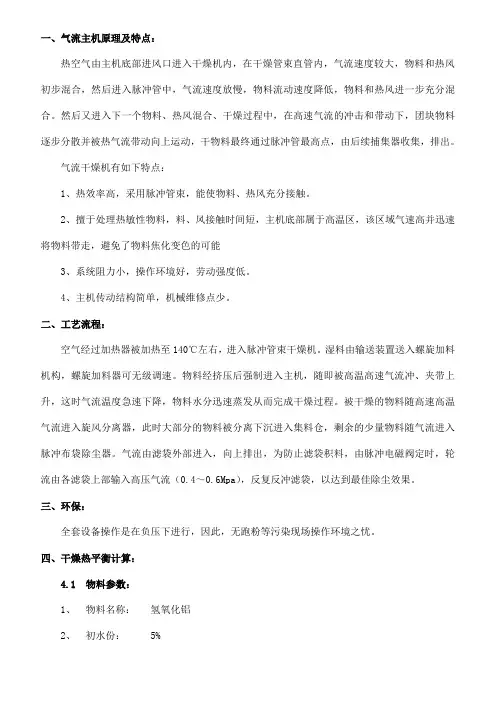

2675892005 一三六一六一一二九八八 一、气流主机原理及特点： 热空气由主机底部进风口进入干燥机内，在干燥管束直管内，气流速度较大，物料和热风初步混合，然后进入脉冲管中，气流速度放慢，物料流动速度降低，物料和热风进一步充分混合。然后又进入下一个物料、热风混合、干燥过程中，在高速气流的冲击和带动下，团块物料逐步分散并被热气流带动向上运动，干物料最终通过脉冲管最高点，由后续捕集器收集，排出。 气流干燥机有如下特点： 1、热效率高，采用脉冲管束，能使物料、热风充分接触。 2、擅于处理热敏性物料，料、风接触时间短，主机底部属于高温区，该区域气速高并迅速将物料带走，避免了物料焦化变色的可能 3、系统阻力小，操作环境好，劳动强度低。 4、主机传动结构简单，机械维修点少。 二、工艺流程： 空气经过加热器被加热至160～180℃左右，进入脉冲管束干燥机。湿料由输送装置送入螺旋加料机构，螺旋加料器可无级调速。物料经挤压后强制进入主机，随即被高温高速气流冲、夹带上升，这时气流温度急速下降，物料水分迅速蒸发从而完成干燥过程。被干燥的物料随高速高温气流进入旋风分离器，此时大部分的物料被分离下沉进入集料仓，剩余的少量物料随气流进入脉冲布袋除尘器。气流由滤袋外部进入，向上排出，为防止滤袋积料，由脉冲电磁阀定时，轮流由各滤袋上部输入高压气流（0.4～0.6Mpa），反复反冲滤袋，以达到最佳除尘效果。 三、环保： 全套设备操作是在负压下进行，因此，无跑粉等污染现场操作环境之忧。
