光的原理与应用思维导图1. 光的基本概念
•光的定义
•光的传播
•光的速度
2. 光的波动理论
•光的波粒二象性
•光的波长
•光的频率
•光的振动方向
3. 光的原理
•光的反射
–定义
–角度关系
•光的折射
–定义
–斯涅尔定律
–折射角计算
•光的干涉
–定义
–构成干涉的条件
–干涉条纹形成原理
•光的衍射
–定义
–衍射现象的条件
–衍射的角度关系
•光的偏振
–定义
–偏振的种类
–偏振的应用
4. 光的应用
•光的传输
–光纤通信
–光纤传感器
•光的成像
–光学仪器
–摄影与相机
•光的显示
–光电显示器
–激光投影仪
•光的治疗
–激光医学
–光疗技术
5. 光的探索与发展
•光的研究历史
•光的未来应用展望
6. 结论
以上是对光的原理与应用的思维导图的详细梳理。通过这个思维导图，我们可以清晰地了解光的基本概念、波动理论和原理，以及光在各个领域的应用。充分认识到光的重要性，对于我们认识和利用光的特性具有重要的意义。同时，光的探索与发展也会为人类带来更多的惊喜和挑战。希望这个思维导图可以帮助您更好地理解和学习光的原理与应用。
五年级上册科学书,光的反射现象思维导图有画 五年级上册第一单元——《光》 第1课有关光的思考 1.光源：自身能发光的物体。如：太阳、萤火虫、打开的电灯、点燃的蜡烛...... 2.判断一个物体是否是光源： ①正在发光；②自身发光，而不是反射其他物体的光。 第2课光是怎样传播的 1.光是沿直线传播的。 2.声音是以波的形式传播的。因此我们站在幕前能听到幕后说话的人的声音。 3.光的传播实验现象：所有卡纸上的小孔在一条直线上时，光能直接穿过小孔，在纸屏上出现1个光斑；稍微移动其中一张卡纸，使它和其他纸上的小孔不在同一条直线上时，纸屏上的光斑消失。 4.生活中，光沿直线传播的现象：晚上舞台上的灯光；夜晚汽车前车灯的灯光；透过丛林、树梢的阳光看上去都是直的。 第3课光的传播会遇到阻碍吗 1.光在受到一个物体或一种物质的影响前能一直保持原方向传播。 2.在空气中沿直线传播的光遇到不同物体时，会发生通过、部分通过和不通过等现象。 3.激光笔发出的光照射到不透明的物体时，我们会看见一个小光点，借助烟雾让激光笔的光路可见，能清晰地看到光是沿直线传播的。注意：激光笔的光一定不要照射人眼，以免造成危害。 4.光照射到一个不透明的物体时，光的去路被阻挡了，不能继续传播，就形成了影子。 5.当月球运行到太阳和地球之间的某个位置时，太阳被月球所遮挡，人们就会看到部分太阳或全部看不见，这就形成了日食。 6.月球自身不发光，需要太阳照射再反射光，当月球运行到地球阴影中时，来自太阳的光部分或者全部被地球遮挡，人们就会看到月食。
第4课光的传播方向会发生改变吗 1.光由空气斜射入水时，光的传播路线发生的变化，叫做光的折射现象。 2.光由一种介质垂直射进另一种介质时，则不会产生折射现象。 3.折射能够改变光的传播方向，进而改变我们看到的现象。 4.生活中光的折射现象：水中筷子变弯、海市蜃楼、水池的水看起来比实际浅、潜水员在水中看岸边的树比实际高......
八年级物理-光的直线传播-课堂同步知识点与思维导图（人教版）一、思维导图 二、知识点 ■知识点一：光源 1.光源：能发光的物体叫光源。 2.光源的分类：
（1）自然光源：太阳、恒星、萤火虫等。 （2）人造光源：火把、电灯、蜡烛等。 ■知识点二：光的直线传播 1.光在同一种均匀的介质中沿直线传播。 2.光线：为了表示光的传播方向，我们用一根带箭头的直线表示光的径迹和方向，这样的直线叫光线。 【微点拨】 （1）光线是人们为了表征光的传播而引进的一个抽象工具，它是一个理想模型，而不是真实存在的。 （2）人眼能看到东西是由于光进入人的眼睛。 二、真题再现 考向一：光现象类型的判断（光的直线传播）
1.（2021·云南）如图所示的光现象中，由于光的直线传播形成的是（）。 A． 筷子“折断”B． 水面倒影 C． 日晷上的影子D． 雨后彩虹 【答案】C。
【解析】A、筷子“折断”属于光的折射，故A不符合题意； B、水中倒影属于平面镜成像，是光的反射形成的，故B不符合题意； C、日晷上的影子是由于光的直线传播，故C符合题意； D、雨后彩虹像，是光的折射形成的，故D不符合题意；故选：C。 2.（2020·江苏泰州）下列现象中，由于光的直线传播形成的是（）。 A. 水中倒影； B. 小孔成像； C. 雨后彩虹； D. 海市蜃楼 【答案】B。 【解析】A．水中倒影，是平面镜成像，属于光的反射，不符合题意；B．小孔成像是由于光的直线传播形成的，符合题意； C．雨后彩虹是光的折射现象，不符合题意； D．海市蜃楼是由于光的折射形成的，不符合题意。故选B。 考向二：小孔成像 1.（2021·内江）2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是下列哪种光现象形成的（）。
光和作用的原理和应用视频 一、光的基本原理 •光是一种电磁波，具有波粒二象性。 •光的传播速度为30万千米/秒，在真空中传播速度最快。 •光的传播路径呈直线性，可以通过反射、折射、散射等现象产生不同的光学效应。 二、光的作用原理 •光的折射：当光从一种介质射向另一种介质时，光线会发生折射现象，折射定律描述了光线的入射角、折射角和介质折射率之间的关系。 •光的反射：当光射向一个平滑的表面时，一部分光被反射回去，这种现象称为反射。根据反射定律，入射角等于反射角。 •光的散射：当光穿过非透明物体或与粗糙表面相交时，光线会在各个方向上散射。散射是由于光与物体中微观粒子的相互作用导致的。 三、光的应用 1.光通信：光纤通信利用光的快速传输速度和大容量的特性，实现了远 距离的高速数据传输。 2.光学显微镜：光学显微镜利用光来放大并观察微小物体，广泛应用于 生物学、医学等领域。 3.光制图：将光通过光刻机照射在光敏材料上，形成图形，用于制造集 成电路、光学器件等。 4.激光技术：激光利用光的高亮度、单色性和方向性，在科学、医学、 工业等领域有广泛应用。 5.光学传感器：光学传感器利用光的特性，测量温度、光亮度、位置等 参数，在自动化控制、机器人技术中被广泛应用。 6.光电探测器：光电探测器将光信号转换成电信号，用于摄像、光电测 量、光通信等领域。 四、光的未来发展 随着光学科学技术的不断发展，人们对光的理解和应用也将不断深入。未来光 学科学可能在以下几个方面有更多突破和应用： - 量子光学：探索光的量子属性， 研究光与物质之间微观相互作用的量子效应。 - 光子学：研究利用光子的性质进行 信息存储、传输和处理的新技术。 - 光子晶体：通过构造周期性结构，调控光的传 播和吸收特性，实现新颖的光学效应和器件功能。 - 光子计算机：利用光的快速传 输速度和并行处理能力，开发新一代的光子计算机。

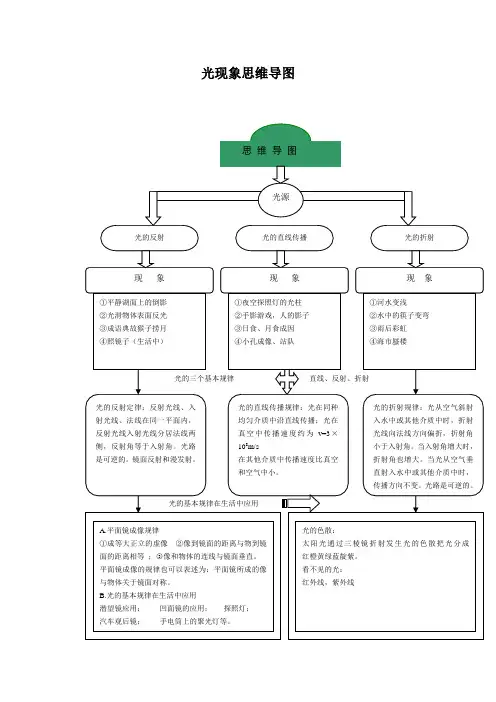

光现象思维导图 光的基本规律在生活中应用 直线、反射、折射 光的三个基本规律 思 维 导 图 光源 光的直线传播 光的反射 光的折射 现 象 ①夜空探照灯的光柱 ②手影游戏，人的影子 ③日食、月食成因 ④小孔成像、站队 现 象 ①平静湖面上的倒影 ②光滑物体表面反光 ③成语典故猴子捞月 ④照镜子（生活中） 现 象 ①河水变浅 ②水中的筷子变弯 ③雨后彩虹 ④海市蜃楼 光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s 在其他介质中传播速度比真空和空气中小。 光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。当入射角增大时，折射角也增大。当光从空气垂直射入水中或其他介质中时，传播方向不变。光路是可逆的。 光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。光路是可逆的。镜面反射和漫发射。 A.平面镜成像规律 ①成等大正立的虚像 ②像到镜面的距离与物到镜 面的距离相等 ；○ 3像和物体的连线与镜面垂直。 平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。 B.光的基本规律在生活中应用 潜望镜应用； 凹面镜的应用； 探照灯； 汽车观后镜； 手电筒上的聚光灯等。 光的色散： 太阳光通过三棱镜折射发生光的色散把光分成 红橙黄绿蓝靛紫。 看不见的光： 红外线，紫外线
第一节：光的直线传播 一、光的直线传播一节主要内容导学 1. 了解光源的种类 2. 知道光的直线传播规律 3. 能用光的直线传播特点来说明生活中的直线传播现象 （1）日食、月食的形成； （2）影子的形成； （3）一叶障目，不见泰山； （4）井底之蛙，所见甚小。 4. 了解光在真空和空气中的传播速度。 二、光的直线传播一节自主学习完成知识结构网 1. 光源：能够发光的物体叫。光源大致分为天然光源和人造光源两类，如太阳、萤火虫属于光源，；如篝火、蜡烛、油灯、电灯属于光源。月亮本身不会发光，它不是光源。 2. 光的直线传播： (1)规律：光在同一种介质中是沿直线传播的。 (2)实例及应用：①激光准直；②影子的形成；③日食、月食的形成。当地球在太阳和月亮中间时可形成。如图所示，在月球后B的位置可看到食，在A的位置看到食，在C的位置看到食；④小孔成像：小孔成像实验早在《墨经》中就有记载。小孔成像成的实像，其像的形状与孔的形状。 3．光速：光在真空中速度c= m/s；光在空气中速度约为3×108m/s，光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3。 三、光的直线传播一节重点和难点如何处理的思维方法 1. 探究并了解光的直线传播现象的特点是本节重点。 掌握一些实例，比如：在有雾的天气，看到透过树丛的光束是直的；从汽车前灯射出的光束是直的；电影放映机摄像银屏的光束也是直的，说明光在空气中沿直线传播。然后了解
光[自我校对] ①c v ②sin i sin r ③光疏介质 ④临界角 ⑤1 n ⑥必须是相干光源 ⑦缝、孔的大小小于等于波长 ⑧横波 光的折射、全反射
1.解决光的折射问题的常规思路 (1)根据题意画出正确的光路图． (2)利用几何关系确定光路图中的边、角关系，要注意入射角、折射角均是与法线的夹角． (3)利用折射定律、折射率公式列式求解． 2．有关全反射定律的应用技巧 (1)首先判断是否为光从光密介质进入光疏介质，如果是，下一步就要再利用入射角和临界角的关系进一步判断，如果不是则直接应用折射定律解题即可． (2)分析光的全反射时，根据临界条件找出临界状态是解决这类题目的关键． (3)当发生全反射时，仍遵循光的反射定律和光路可逆性． 【例1】Morpho蝴蝶的翅膀在阳光的照射下呈现出闪亮耀眼的蓝色光芒，这是因为光照射到翅膀的鳞片上发生了干涉．电子显微镜下鳞片结构的示意图见图．一束光以入射角i从a点入射，经过折射和反射后从b点出射．设鳞片的折射率为n，厚度为d，两片之间空气层厚度为h.取光在空气中的速度为c，求光从a 到b所需的时间t. 解析：设光在鳞片中的折射角为r，折射定律sin i＝n sin r在鳞片中传播的路 程l1＝ 2d cos r，传播速度v＝ c n，传播时间t1＝ l1 v 解得t1＝ 2n2d c n2－sin2i 同理，在空气中的传播时间t2＝ 2h c cos i 则t＝t1＋t2＝ 2n2d c n2－sin2i ＋ 2h c cos i 答案： 2n2d c n2－sin2i ＋ 2h c cos i
(1)根据题意画出正确的光路图． (2)利用几何关系确定光路图中的边、角关系，要注意入射角、折射角的确定． (3)利用反射定律、折射定律求解． (4)注意在折射现象中，光路是可逆的． 光学元件的特点及对光线的作用 1.棱镜对光有偏折作用：一般所说的棱镜都是用光密介质制作的．入射光线经三棱镜两次折射后，射出方向与入射方向相比，向底边偏折(若棱镜的折射率比棱镜外介质的折射率小，则结论相反)． 由于各种色光的折射率不同，因此一束白光经三棱镜折射后发生色散现象(红光偏折最小，紫光偏折最大)． 2．全反射棱镜：横截面是等腰直角三角形的棱镜叫全反射棱镜．选择适当的入射点可以使入射光线经过全反射棱镜的作用后偏转90°或180°，如图所示．要特别注意两种用法中光线在哪个表面发生全反射． 3．玻璃砖：所谓玻璃砖一般指横截面为矩形的棱镜．当光线从上表面入射，从下表面射出时，其特点是： (1)射出光线和入射光线平行． (2)各种色光在第一次入射后就发生色散． (3)射出光线的侧移与折射率、入射角及玻璃砖的厚度有关． (4)可利用玻璃砖测定玻璃的折射率． 【例2】如图所示，某三棱镜的截面是一直角三角形，棱镜材料的折射率为n，底面BC涂黑，入射光沿平行于底面BC的方向射向AB面，经AB和AC折射后射出．为了使上述入射光线能从AC面射出，求折射率n的取值范围． 解析：设第一次发生折射时入射角和折射角分别为α和β，第二次发生折射时的入射角为γ 则sin α＝n sin β
教科版五年级上册科学知识点整理附思维导图 第一单元光 第1课有关光的思考 1、因为有了光，我们才能看到周围的一切。 2、太阳光、灯光、发光的萤火虫、烛光、发光的鱼、荧光灯等自己能发光且正在发光的物体称为光源。 3、有些物体自身不能发光，但能反射其他物体的光，这样的物体不是光源。例如：月亮、汽车后视镜、人眼看到的鲜花等。 4、安全提示：太阳、激光笔等光源发出的光非常强烈，不能直接用肉眼去看，它们会对我们的眼睛造成伤害。 5、我们能看到周围的物体一定是这个物体发出的光或反射的光进入了我们的眼睛里。比如：在完全黑暗的房间里有一个红苹果，无论我们在这个房间里待多久，都不能看到这个红苹果。 6、拓展知识：夜视仪可以在黑暗的环境中将人眼看不见的光转换成电子信号，让我们看到物体。 第2课光是怎样传播的Array 1、光（在同种均匀介质中）是沿直线传播的，但 可以通过某种方式改变传播方向。 2、探索光的传播特点。 提出问题：光是怎样传播的？ 作出假设：光是沿直线传播的。 制定计划并实施： 实验结果（现象）：当三个小孔全在同一直线上时， 在屏上能看到光斑。 当三个小孔不在同一直线上时，在屏上不能看到光斑。 实验结论：光是沿直线传播的。 3、我们在幕前，能够听到幕后说话人的声音，却看不见说话的人。这是因为光沿直线传播，而声音是向四面八方传播的。 4、生活中看到的手电筒、激光笔的光束，都可以说明光是以直线的形式传播的。小孔 成像、日食、月食、影子等现象是由光的直线传播造成的。光的直线传播在生活中有
很多应用，例如激光准直、纵队看齐、射击瞄准等。 5、光传播的速度很快，每秒约30万千米。太阳离地球的距离约为1. 5亿千米，从太阳发出的光到达地球约需要8分钟。 第3课光的传播会遇到阻碍吗 1、在空气中沿直线传播的光遇到不同的物体时，会发生通过、部分通过或不通过的现象。 2、探索：光照射玻璃、薄纸片、厚纸板、烟雾的探索。 光能通过一些透明的物体（如：玻璃）；光能部分通过一些比较薄的半透明的物体（如：薄纸片）；光不能通过不透明的物体（如：厚纸板）这时光不能继续传播，在物体的背光面会形成影子，但光会发生反射，反射后的光仍然沿直线传播。 在烟雾中能看到笔直的光柱，证明光是沿直线传播的。烟雾的本质是很小的固体颗粒物，它们是不透明的所以阻挡了部分光并将一些光反射到人的眼睛，所以我们可以看到一道清晰的笔直光束。当烟气越多时，烟气反射的光越多，我们看到的光束也就越清晰。 3、当光照射到一个不透明的物体上时，光不能继续传播，在物体的背光面会形成影子，但光会发生反射，反射后的光仍然沿直线传播。 4、日食、月食、影子的形成原因正是因为光是沿直线传播的。 第4课光的传播方向会发生改变吗 1、光由空气垂直射入水中，光的传播路线不会发生变化。 2、光由空气斜射入水中，光的传播路线会发生变化。光由空气斜射入水中时，光的路线发生变化的现象，叫光的折射现象。 3、探索： （1）一束激光透过空气斜射进入水中，会在接触面发生弯折。 （2）倾斜放入水中的铅笔好像向上“弯折”了，好像断了，而垂直放入水中的铅笔没有发生这个现象。是因为：光从空气斜射进入水中，光的传播方向发生了改变，这就是光的折射。光由空气垂直射进水时，光继续沿直线传播，不会产生折射现象。 （3）调整观察角度后光发生的变化，一条鱼看上去是两条，这也是光的折射现象。
第四章光现象 【思维导图】 【必背手册】 ★知识点一：光的直线传播 一、光源 1.光源：自身能发光的物体叫光源。 2.光源的分类 （1）自然光源：太阳、恒星、萤火虫等。 （2）人造光源：火把、电灯、蜡烛等。 3.光在同种均匀介质中沿直线传播。光可以在真空中传播 二、光的直线传播 1.光线：为了表示光的传播情况，我们通常用一条带有箭头的直线表示光的传播径迹和方向，这样的直线叫光线。
（1）光线是人们为了表征光的传播而引进的一个抽象工具，它是一个理想模型，而不是真实存在的。 （2）人眼能看到东西是由于光进入人的眼睛。 2.光在同种均匀介质中沿直线传播。 3.光可以在真空中传播：太阳光能通过太空和大气层传播到地球表面，说明光可以在真空中传播。 4.光速：光在真空中的传播速度c=2.99792×108m/s。 光在空气中的传播速度近似等于光在真空中的传播速度c，也可以近似为c=3×108m/s。光在水中的传播速度约为c；光在玻璃中的传播速度近约为c。 3.小孔成像：由于光沿直线传播，经小孔在光屏上就出现了烛焰倒立的实像；像的大小与物（蜡烛）的大小以及光屏所在位置有关。 三、光的直线传播引起的光现象 1.影子：光在传播过程中，遇到不透明的物体，会使物体后面光不能到达的区域形成一个阴暗区域，即物体的影子。 2.日食和月食 （1）日食：当月球运行到太阳和地球之间时，由于光沿直线传播，月球就挡住了太阳射向地球的光。 （2）月食：当地球处于月球和太阳之间时，地球挡住了射向月球的光。 3.小孔成像 用给一个带有小孔的板遮挡在光屏与蜡烛之间，光屏上就会形成烛焰倒立的像，我们把这样的现象叫小孔成像。 由于光沿直线传播，来自烛焰上方的光通过小孔后就射到了光屏的下部，来自烛焰下方的光通过小孔后就射向了上部。这样，光屏上就出现了烛焰倒立的像。 像的大小与物（蜡烛）的大小以及光屏所在位置有关。 4.其他应用 由于光的直线传播，在开凿隧道时，工人们可以用激光束引导掘进机，使掘进机沿直线前进，保证隧道方向不会出现偏差；士兵瞄准射击；站队时队列排直等。 像“井底之蛙”、“一叶障目不见泰山”也都是可以用光的直线传播进行解释的。 ★知识点二：光的反射 一、光的反射现象
