轴的加工工艺规程设计
轴是机械传动中常见的零部件之一，它承载着传动力和转动力，因此轴的加工工艺规程设计是非常重要的。下面是关于轴的加工工艺规程设计的详细说明：
一、轴的加工工艺设计步骤
1.确定轴的材料和尺寸
首先需要根据轴的使用要求确定所需使用的材料和尺寸，这些信息通常由设计方提供。
2.制定轴的加工工艺流程
根据轴的材料和尺寸，设计制定一份加工工艺流程，包括下料、粗加工、精加工、热处理、表面处理等环节。
3.编写作业指导书和工艺卡
根据制定的加工工艺流程编写作业指导书和工艺卡，详细描述所有加工步骤的工艺参数和质量要求。
4.分配任务和安排生产进度
将加工任务分配给相应的工人和机器，根据作业指导书和工艺卡的要求安排生产进度。
5.进行加工工艺检查和质量控制
在加工过程中，需要对每一个环节进行检查并进行质量控制，确保轴的质量符合要求。
二、轴的加工工艺设计的注意事项
1. 确保轴的材料和尺寸符合设计要求。
2. 制定加工工艺流程时，要考虑到材料的物理性质和机械性能，以及加工工艺对材料的影响。
3. 作业指导书和工艺卡要详细地描述每一个加工步骤，确保工人能够正确地执行加工任务。
4. 在进行热处理和表面处理时，要严格控制温度和时间，以确保轴的性能符合要求。
5. 加工过程中需要进行质量控制，包括尺寸、表面粗糙度、硬度等方面的检查，以确保轴的质量符合要求。
以上是关于轴的加工工艺规程设计的详细说明，希望能帮助您了解轴的加工工艺规程设计的步骤和注意事项。
轴类零件机械加工工艺规程及其设 计 轴类零件是机械制造中广泛应用的零部件之一，其机械加工工艺规程的设计对于产品的质量和生产效率具有重要的意义。本文将从轴类零件的加工工艺特点、机械加工工艺规程的设计方法、常见加工工艺及其应用、及加工工艺中的注意事项等方面对轴类零件机械加工工艺规程及其设计进行详细介绍。 一、轴类零件的加工工艺特点 轴类零件在机械加工中属于细长杆状物的一类，其加工过程中需要考虑材料的变形、热影响、残余应力等问题，同时也需要考虑其使用过程中所承受的载荷作用，因此对于轴类零件的制造要求十分严格。其加工工艺特点主要包括以下几点： 1.加工工艺要求高精度：轴类零件的尺寸精度要求高，常 见的加工公差在0.01mm以下，加工过程中需要采用高精度的机床和刀具、合理的加工参数，严格控制加工误差。 2.加工难度大：由于轴类零件的材料变形大、容易产生撞 刀和毛刺，因此在加工过程中需要采用特殊的切削方法和切削工艺，如采用高速切削、切削流线型、刀具较小的切槽等。 3.轴向精度要求高：轴类零件是与轴心对称的，在加工过 程中需要控制好轴向误差，以保证其在使用时能够平稳转动。 二、机械加工工艺规程的设计方法
机械加工工艺规程的设计是制定出一套完整的工艺措施，通过对产品加工过程中各种工艺因素的控制，实现产品尺寸、结构、性能等方面的要求。机械加工工艺规程的设计方法主要包括以下几点： 1.确定加工工艺目标：在制定工艺规程前，需要明确产品的要求，包括加工精度、表面光洁度、机械性能等方面。 2.制定加工工艺流程：制定加工工艺流程是整个工艺规程中最为关键的一步，需要根据产品的结构和要求，确定各个加工步骤的顺序和方法。 3.确定加工参数：加工参数是指加工过程中需要调整的各种参数，包括切削速度、切削深度、切削力等，这些参数的调整需要根据实际情况进行。 4.选择合适的加工设备和刀具：不同的加工设备和刀具适用于不同的加工需求，因此在制定工艺规程时需要根据产品要求选择合适的加工设备和刀具。 5.确定加工质量检测方法：加工质量检测是保证产品品质的关键，需要制定一套完整的检测方法，确保产品符合规定的要求。 三、常见加工工艺及其应用 1.车削加工：轴类零件的车削加工是一种常见而有效的加工方法，可以采用单刀片、多刀片交替、切削流线型、高速切削等技术。该加工方法可用于外圆和端面的加工，并能适应各种不同材料的加工需求。
传动轴零件加工工艺规程设计 传动轴零件是一种广泛应用于机械和汽车领域的重要零部件，其加工 工艺规程的设计对于制定合理的生产工艺和提高产品质量具有重要作用。 本文将以传动轴零件加工工艺规程设计为主题，从材料选择、加工工艺流 程和设备要求等方面进行论述，并针对具体工艺进行详细讲解，以期能够 为相关专业人员提供参考。 一、材料选择 传动轴零件常采用高强度合金钢或铸铁材料，为了使零件具有足够的 强度、韧性和耐磨性，材料的选择非常关键。在选择材料时，首先要根据 传动轴零件的工作环境和使用要求来确定材料的强度和硬度等指标。其次，还需考虑加工性能，如切削性能、热处理性能等。最后，还要综合考虑成 本因素，选择性价比较高的材料。 二、加工工艺流程 1.材料切割：根据设计要求和材料特性，采用适当的切割方法（如剪切、火花切割等）对原材料进行切割，得到所需尺寸的毛坯。 2.粗加工：将毛坯进行车、铣、刨、钻等粗加工工序，使零件的尺寸 逐渐接近设计要求。粗加工时需要注意切削量和切削速度的选择，以保证 工件表面质量和加工精度。 3.热处理：根据设计要求，对零件进行淬火、回火等热处理，使其获 得良好的强度和硬度。在热处理过程中，需控制加热温度、保温时间和冷 却速率等参数，以保证热处理效果。
4.精加工：在粗加工的基础上，进行车、铣、磨、镗等精加工工序， 以达到零件的精度要求。精加工时需要注意选择合适的刀具、切削参数和 加工顺序，以提高加工效率和加工质量。 5.检验：对加工完成的零件进行尺寸、外观、硬度等检验，以确保零 件符合设计要求。检验可以采用一些常见的检测手段，如三坐标测量、硬 度测试、超声波检测等。 6.表面处理：根据设计要求，对零件进行表面处理，如打磨、喷涂等，以提高零件的表面质量和耐腐蚀性。 三、设备要求 在传动轴零件加工过程中，需要使用一系列的设备和工具。常用的设 备包括数控车床、数控铣床、数控磨床等，这些设备具有高精度、高刚性 和高稳定性，可以满足传动轴零件的加工要求。同时，还需要配备一些切 削工具和测量工具，如车刀、铣刀、测量卡尺等。 四、工艺讲解 以数控车床加工为例，对传动轴零件的具体工艺进行讲解。首先，根 据设计图纸确定工序和加工顺序，然后进行编程和数控程序的输入。接下来，安装和调试好工件夹具，将毛坯装夹在机床上，调整刀具和工件的相 对位置，并进行刀具半径补偿等操作。然后，根据程序要求进行车削操作，包括粗车和精车两个阶段。粗车时，根据切削量和切削速度的选择，进行 切削操作，以快速去除多余材料；精车时，则采用较小的进给量和切削速度，进行精细加工。在车削过程中，需注意刀具的选择和磨损情况，及时 更换刀具以确保加工质量。最后，进行零件的检测和表面处理，以确保零 件的质量和外观。
轴的加工工艺规程设计及夹具设计 一、轴的加工工艺规程设计 轴是机械传动中常用的零件，加工工艺规程的设计对于保证轴的加工 质量、提高加工效率和降低生产成本都具有重要意义。下面我将为大家介 绍轴的加工工艺规程设计的一般步骤。 1.确定轴的加工材料和加工要求：首先需要根据轴的功能和实际使用 要求确定适合的材料，并结合轴的形状、尺寸和精度要求，确定轴的加工 工艺。 2.制定轴的工艺流程：根据轴的形状和加工要求，制定轴的加工工艺 流程，包括粗加工、精加工、热处理和表面处理等工序。 3.确定轴的加工工序和加工顺序：在制定工艺流程的基础上，根据轴 的加工要求和工艺装备的条件，确定轴的加工工序和加工顺序。 4.制定轴的工艺参数：根据轴的材料特性和加工要求，确定轴的切削 速度、进给量、切削深度和切削力等工艺参数。 5.设计轴的加工夹具：根据轴的形状和加工要求，设计轴的加工夹具，确保夹紧力的均匀分布、加工时的稳定性和加工精度的可靠性。 6.确定轴的测量方法和检验标准：制定轴的测量方法，包括使用测量 工具和设备，并确定轴的检验标准，以保证轴的加工质量。 二、轴的夹具设计 在轴的加工过程中，加工夹具的设计对于保证加工精度和加工效率具 有重要影响。下面我将为大家介绍轴的夹具设计的一般步骤。
1.夹具加工准备：根据轴的形状和加工要求，准备夹具的加工材料和加工工艺，制定夹具的加工流程和工艺参数。 2.夹具的结构设计：根据轴的形状和加工要求，设计夹具的结构，包括夹紧方式、定位方式和支撑方式等，以确保轴在加工过程中的稳定性和精度。 3.夹具的零件设计和加工：根据夹具的结构设计，制定夹具各个零部件的形状、尺寸和精度要求，并进行相应的加工和装配。 4.夹具的调试和试验：对完成的夹具进行调试和试验，测试夹具的夹紧行为和加工精度，确保夹具的正常使用。 5.夹具的安全规程和操作说明书编制：编写夹具的安全规程和操作说明书，包括夹具的使用方法、维护保养和注意事项等，以保证夹具的安全和正常使用。 以上是轴的加工工艺规程设计及夹具设计的一般步骤，具体的设计过程需要根据轴的具体情况和加工要求来确定。在设计过程中，需要充分考虑轴的加工工艺要求、加工精度和加工效率等因素，确保轴的加工质量和生产效益。

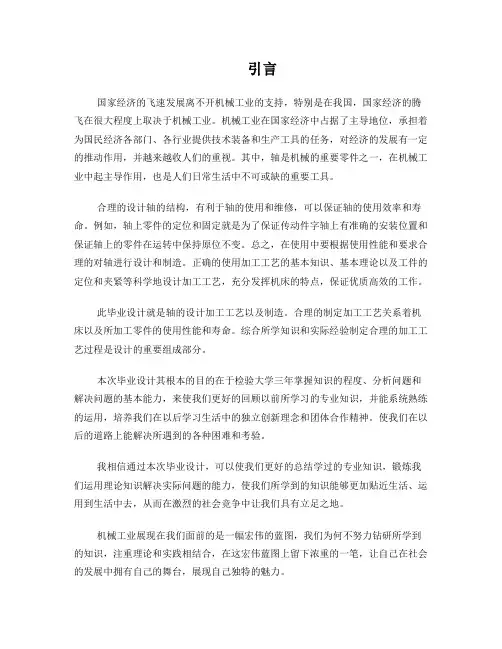

引言 国家经济的飞速发展离不开机械工业的支持，特别是在我国，国家经济的腾飞在很大程度上取决于机械工业。机械工业在国家经济中占据了主导地位，承担着为国民经济各部门、各行业提供技术装备和生产工具的任务，对经济的发展有一定的推动作用，并越来越收人们的重视。其中，轴是机械的重要零件之一，在机械工业中起主导作用，也是人们日常生活中不可或缺的重要工具。 合理的设计轴的结构，有利于轴的使用和维修，可以保证轴的使用效率和寿命。例如，轴上零件的定位和固定就是为了保证传动件字轴上有准确的安装位置和保证轴上的零件在运转中保持原位不变。总之，在使用中要根据使用性能和要求合理的对轴进行设计和制造。正确的使用加工工艺的基本知识、基本理论以及工件的定位和夹紧等科学地设计加工工艺，充分发挥机床的特点，保证优质高效的工作。 此毕业设计就是轴的设计加工工艺以及制造。合理的制定加工工艺关系着机床以及所加工零件的使用性能和寿命。综合所学知识和实际经验制定合理的加工工艺过程是设计的重要组成部分。 本次毕业设计其根本的目的在于检验大学三年掌握知识的程度、分析问题和解决问题的基本能力，来使我们更好的回顾以前所学习的专业知识，并能系统熟练的运用，培养我们在以后学习生活中的独立创新理念和团体合作精神。使我们在以后的道路上能解决所遇到的各种困难和考验。 我相信通过本次毕业设计，可以使我们更好的总结学过的专业知识，锻炼我们运用理论知识解决实际问题的能力，使我们所学到的知识能够更加贴近生活、运用到生活中去，从而在激烈的社会竞争中让我们具有立足之地。 机械工业展现在我们面前的是一幅宏伟的蓝图，我们为何不努力钻研所学到的知识，注重理论和实践相结合，在这宏伟蓝图上留下浓重的一笔，让自己在社会的发展中拥有自己的舞台，展现自己独特的魅力。

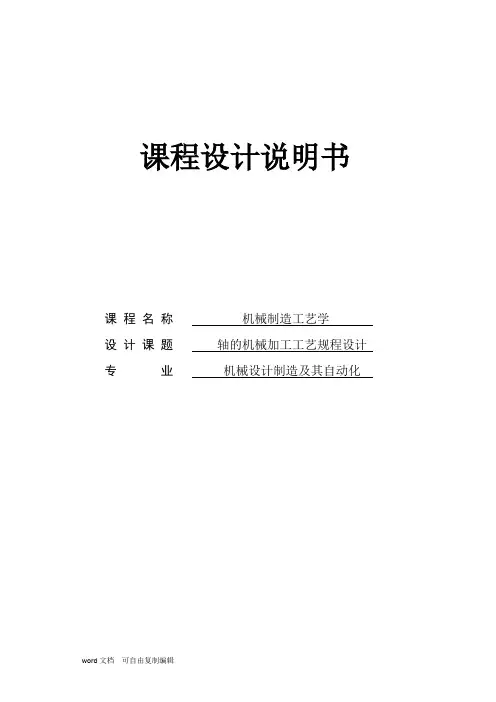

轴加工工艺课程设计说明书 专业机械工程及自动化 班级 组号 学生姓名 学号: 指导教师_________ 完成日期年 12月 26 日
目录 1．前言 (3) 2．确定生产纲领及类型 (3) 3．工艺规程设计 (3) 3.1零件分析 (3) 3.2毛坯选择 (4) 3.3定位基准确定 (4) 3.4工艺路线 (4) 3.5工序尺寸确定 (6) 4．工艺过程卡编制 (9) 4.1设备选择 (9) 4.2刀具选择 (10) 4.3量具选择 (10) 5．工序卡编制 (10) 6.夹具的设计 (16) 7．课程设计总结 (19) 8．附录 (20) 9．参考文献 (26)
课程设计（论文）任务书 课程设计题目：轴加工工艺的设计 专业：机械工程及自动化班级： 组号：组员： 组长： 其中：所有制图由王正杰制作，工艺过程设计以及所有制作步骤及其相关由所有组员共同讨论的结果，工艺卡片由蒋代军，汤普，刘勇制作，夹具设计由徐金制作，所有计算由卢攸计算。文档编排由蒋代军制作 课程设计（论文）起止时间： 设计的内容要求： ⒈分析、抄画零件工作图样或计算机绘图设计； ⒉确定毛坯种类、余量、形状，并绘制毛坯图； ⒊编制机械加工工艺规程卡一套； ⒋机械加工工艺规程编制说明书一份。 生产类型：单件中批量生产 指导教师：
前言 机械加工工艺规程，是规定零件机械加工工艺过程和操作方法的重要工艺文件。它不仅是企业生产中重要的技术文件，也是机械制造过程中用于指导生产、组织加工和管理工作的基本依据，还是新建和改建工厂或车间的基本资料。 本次课程设计是在学习了机械制造技术课程之后，我们综合所学的基础和专业知识，在老师的指导下进行系统、全面的一次综合性生产实践的检验。 课程设计说明书概括性的介绍了设计过程，,对设计中各部分内容作了重点的说明、分析、论证和必要的计算，系统性整理、表达了在机械加工工艺设计过程中涉及到的专业知识和基本要求，有条理的表达了自己对工艺规程作用的独到见解。 传动轴的作用是传递扭矩。本次设计中，由于生产经验和专业知识有限，设计中一定存在较多的缺点和错误，恳请老师批评指正。 2.生产纲领及类型 该零件为单件小批量生产 3．工艺规程设计 3．1零件分析 轴与机构中的其他零件通过间隙配合相结合，具有传递力矩，转矩和扭矩等作用。该零件为台阶类零件，形状对称，尺寸精度，形位精度要求均较高。Φ32，φ50，φ32 为主要配合面，精度均要求较高，需通过磨削得到。φ32，两表面对φ50轴线的圆跳动误差0.04mm。由于零件悬伸长，因此刚性较差，在车工件时应充分注意这一点。
传动轴的机械加工工艺规程设计 传动轴是一种用于传递动力和转动力的重要机械零件，它通常由材料 加工而成，并且需要通过一系列机械加工工艺来完成。设计传动轴的机械 加工工艺规程是为了确保传动轴的精度和质量，保证其能够正常工作。 1.材料准备：首先需要选择适合的材料，常见的传动轴材料有碳素钢 和合金钢。材料的选择应根据传动轴的使用环境和工作要求来进行，确保 传动轴具有足够的强度和硬度。 2.前期准备：在机械加工之前，需要对传动轴进行前期准备工作。首先，要进行检查和清洁，确保传动轴的表面光滑、无划痕和氧化层。其次，要对传动轴进行标记，以便加工过程中的定位和跟踪。 3.加工工艺选择：传动轴的机械加工涉及到多个加工过程，如车削、 铣削、钻孔、锯断等。针对不同的加工工艺，需要选择合适的机床和刀具，并确定加工过程中的参数，如刀具的进给速度、切削深度和切削速度等。 4.加工顺序：传动轴的机械加工需要按照一定的顺序进行，以保证加 工过程的连贯性和高效性。通常情况下，可以按照车削、铣削、钻削的顺 序进行加工，每个工序之间要进行充分的清洗和检查。 5.检验和修整：传动轴的机械加工完成后，需要进行检验和修整工作。检验一般包括外观检查和尺寸测量，以确保传动轴的质量和精度。如果发 现问题，需要进行修整和矫正，直到达到要求的尺寸和形状。 6.表面处理：最后，需要对传动轴进行表面处理，以提高其表面硬度 和耐磨性。常用的表面处理方法有热处理、表面喷涂和镀层等，根据传动 轴的使用环境和要求来选择合适的处理方法。
综上所述，设计传动轴的机械加工工艺规程是确保传动轴质量和精度的重要步骤。通过合理的材料选择、加工工艺选择、加工顺序、检验修整和表面处理等步骤，可以确保传动轴能够满足使用要求，并且具有较高的可靠性和耐久性。
传动轴轴的加工工艺规程的设计 一、引言 传动轴是汽车、机械和工程机械等设备中必不可少的零部件之一、它 承载着传递力矩和旋转运动的重要功能。传动轴的加工工艺规程设计对于 确保传动轴的质量、提高生产效率和降低生产成本具有重要意义。本文将 从传动轴的加工工艺、加工设备和操作工艺等方面进行设计和规范。 二、加工工艺设计 1.材料准备 选用适当的材料，通常传动轴会采用碳素钢或合金钢。材料应该具备 足够的强度和韧性。 2.设计加工工艺路线 根据传动轴的结构和功能要求，设计适当的加工工艺路线。一般来说，加工工艺路线应该包括车削、铣削、热处理和精加工等工序。 3.制定车削工艺 根据传动轴的形状和尺寸，选择合适的车削方法和切削参数。应注重 切削刀具的选择和刀具的刃数设计。 4.制定铣削工艺 根据传动轴的结构特点，采用合适的铣削方法和切削参数。应注重铣 削刀具的选择和铣削刀具的配合。 5.制定热处理工艺
传动轴常常需要进行热处理，以提高其强度和韧性。根据材料和加工 要求，设计合适的热处理工艺，包括加热温度、保温时间和冷却方式等。 6.制定精加工工艺 通过磨削和抛光等精加工工艺，提高传动轴的表面质量和精度。根据 加工要求，选择合适的磨削工具和磨削参数。 三、加工设备选择 根据加工工艺路线设计的要求，选择合适的加工设备。一般来说，车床、铣床、磨床和热处理设备是传动轴加工中常用的设备。 四、操作工艺规范 1.操作前应对加工设备进行检查，确保设备良好运转并符合安全要求。 2.进行切削操作时，应按照设计的车削和铣削工艺进行操作，并严格 控制切削参数。 3.进行热处理操作时，应根据工艺要求控制加热温度和保温时间，并 选择合适的冷却方式。 4.进行精加工操作时，应根据加工要求选择合适的磨削工具和磨削参数，并控制磨削过程中的温度和压力。 5.加工过程中应定期检查和调整设备，以确保加工质量和生产效率。 五、质量控制 在加工过程中，应根据加工要求进行质量控制。对于大批量生产的传 动轴，应进行抽样检验和全面检验，保证产品质量。同时，应确保设备的 定期维护和保养，以保证加工质量和设备寿命。
轴的加工工艺设计 Revised by Jack on December 14,2020
轴加工工艺规程设计 专业：机械设计制造及其自动化 班级： 姓名: 学号： 轴类零件加工工艺规程设计 一、设计要求： .零件任选 .零件图一张，用CAD画 .毛坯图一张 .机械加工工艺规程综合卡片一套 .说明书一份 .按大批大量生产考虑 二、零件图 轴的作用 轴主要应用在动力装置中，是主要零件之一。其主要作用是传递转矩，使主轴获得旋转的动力，其工作中要承受较大的冲击载荷和扭矩。因此，该零件需具有足
够的耐磨性和抗扭强度。 输出轴的结构特点、工艺，表面技术要求分析 从图示零件分析，该轴结构简单，属于阶梯轴类零件。主要由有φ55、φ40、φ 23、φ20的外圆柱面。φ50的外圆的粗糙度要求都为, φ20的外圆的粗糙度要求都 为，φ35的圆弧面的粗糙度要求都为，莫氏4的锥度表面要求为，形位精度也比较高，为径向跳动量小于，由于输出轴在工作中要承受较大的冲击载荷和扭矩，为了增强耐磨性和抗扭强度，要对输出轴进行调质处理，硬度为250HBS。加工零件不能使用砂布、锉刀及其他砂磨工具进行锉修及打光。未标注的公差按IT14，未倒得角按1x45度。莫氏4锥度用涂色法检查接触70%。 三、确定毛胚 选择毛胚材料 毛坯的材料 45钢 制造毛胚的种类有很多，如1、型材2、锻造3、铸造，由于该输出轴要承受较大的冲击载荷和扭矩，为了增强其刚性和韧性，所以要选择锻件做为毛胚。如果选用棒料，由于生产类型为大批，从经济上考虑，棒料要切削的余量太大，浪费材料，所以不选。毛胚的的简图 四、工艺路线的确定 基准的选择 基准可以分为粗基准和精基准 粗基准 由于此零件为轴类零件，为了保证精度，所以选择外圆作为粗基准面。首先选用三爪卡盘自动找正原理，夹紧。以外圆为粗基准面，加工外圆、端面、中心孔。然后用已加工过的外圆作为基准，加工另一端面和钻中心孔，保证两个中心孔在同一直线上。 精基准的选择 精基准的选择对一个零件加工完成后的精度非常重要。此零件选用两端的中心孔作为精基准，所以用两端中心孔来对外圆精加工。外圆加工完成后用外圆作为精基准，加工内圆，攻螺纹。 工序集中和分散考虑 工序集中 工序集中就是将零件的加工集中在少数几道工序中完成，每道工序加工内容多，工艺路线短。其主要特点是： 可以采用高效机床和工艺装备，生产率高； 减少了设备数量以及操作工人人数和占地面积，节省人力、物力； 减少了工件安装次数，利于保证表面间的位置精度； 采用的工装设备结构复杂，调整维修较困难，生产准备工作量大。
传动轴轴加工工艺规程的设计 传动轴是用于将动力传递给驱动轮或传动装置的旋转轴，其工艺设计的好坏直接影响到传动轴的质量和性能。本文将从工艺流程、工艺参数和加工工具等方面介绍传动轴轴加工工艺规程的设计。 一、工艺流程设计 传动轴加工的流程主要包括下面几个步骤：原料选型、锻造或铸造、粗加工、热处理、精加工、表面处理等。在制定工艺流程时，需考虑到传动轴的材料、尺寸、形状、用途等因素，保证加工质量和效率。 1.原料选型：根据传动轴的工作条件和要求，选用合适的材料。常见的材料有碳素钢、合金钢、不锈钢等。 2.锻造或铸造：将选好的原料进行锻造或铸造，得到初步形状的液压传动轴。 3.粗加工：对锻造或铸造的传动轴进行车削、铣削等粗加工，以消除锻造或铸造过程中的缺陷和余量，为后续的精加工做准备。 4.热处理：对粗加工后的传动轴进行热处理，以提高其力学性能和耐磨性。常见的热处理方法有淬火、回火、调质等。 5.精加工：对热处理后的传动轴进行细致的加工，包括外圆磨削、内孔镗削、键槽铣削等，以达到设计要求的尺寸和形状精度。 6.表面处理：对传动轴的表面进行处理，如镀铬、镀镍等，以提高其耐腐蚀性和装配性。 二、工艺参数设计
工艺参数是指在加工过程中需要控制和调整的各项参数，包括切削速度、进给速度、切削深度、背刀角、前角、刀具尺寸等。根据传动轴的材料和加工要求，合理选择这些参数可以提高加工质量和效率。 1.切削速度：切削速度是切削工具在切削过程中的移动速度，它直接影响到切削表面的质量和加工效率。一般根据材料的硬度和切削工具的材料来选择切削速度。 2.进给速度：进给速度是工件在加工过程中与切削工具之间的相对移动速度，它直接影响到切削屑的形状和加工表面的粗糙度。合理选择进给速度可以提高加工质量和效率。 3.切削深度：切削深度是切削工具与工件之间的距离差，它直接影响到切削能量的大小和切削表面的粗糙度。根据工件的材料和尺寸来选择切削深度。 4.背刀角和前角：背刀角是刀具的刀片背面与工件的接触角度，前角是刀具的刀片前面与工件的接触角度。合理选择背刀角和前角可以控制切削力的大小和切削表面的质量。 5.刀具尺寸：刀具尺寸是指切削工具的直径、长度和刀片的角度等。根据工件的尺寸和形状来选择合适的刀具尺寸，以保证加工质量和效率。 三、加工工具设计 传动轴的加工工具包括车刀、镗刀、铣刀、切割刀等，其设计和选择直接影响到加工质量和效率。 1.车刀：车刀是用于车削工艺的刀具，根据传动轴的尺寸和形状来选择合适的车刀，以保证加工精度和表面质量。
传动轴机械加工工艺规程设计 一、工艺简介 传动轴是一种常用的机械零件，主要用于传递转矩和运动。传动轴的 加工工艺规程设计是为了确保传动轴的质量和加工效率，提高加工一致性 和生产效益。 二、工艺流程 1.材料准备 根据传动轴的设计要求，选用合适的材料，如优质钢材，注意检查材 料表面是否有裂纹、缺陷等，并进行合理的材料清洗和预处理。 2.铣削工序 将准备好的材料进行铣削加工，根据产品的尺寸和形状精确切削出传 动轴的外轮廓和连接孔。 3.钻孔工序 在铣削加工好的传动轴上进行钻孔加工，注意钻孔的位置和尺寸要符 合设计要求，保证连接孔的精度和垂直度。 4.车削工序 对传动轴进行车削加工，根据产品要求精确切削出轴身的直径和长度，保证其旋转的平衡性和表面光洁度。 5.淬火处理
在车削加工完成后，对传动轴进行淬火处理，提高其硬度和耐磨性。 淬火温度和时间要根据材料的性质进行合理控制，避免产生变形和裂纹。 6.磨削工序 对淬火处理后的传动轴进行磨削加工，提高其表面光洁度和精度，同 时去除表面的残余应力。 7.清洗和除锈 对磨削加工好的传动轴进行清洗和除锈，保证其表面的清洁度和防止 生锈。 8.检验和调整 对传动轴进行尺寸和外观质量的检验，检查其各项指标是否符合设计 要求，如有需要进行合适的调整。 9.包装和入库 对合格的传动轴进行包装，并按照规定的方式和标准进行入库和储存。 三、安全注意事项 1.在操作过程中，必须佩戴安全帽、防护眼镜、耳塞等个人防护装备。 2.严格按照操作规程进行操作，不得擅自操作和改变加工参数。 3.加工过程中及时清理机床和工作区域，保持机床的清洁和工作环境 的整洁。 4.加工材料须经过严格检查和预处理，确保使用的材料质量良好。 5.加工过程中遵循机床使用和维护规程，定期检查和保养机床设备。
机床传动轴制造工艺规程设计 一、工艺概述 机床传动轴是机床的重要部件之一，其制造质量直接影响到整个机床 的性能和使用寿命。本工艺规程旨在设计出一套科学合理、操作简便、质量稳定的机床传动轴制造工艺。 二、材料准备 1. 材料选择：根据传动轴的使用环境和要求选择相应的材料，一般采 用优质碳素结构钢或合金钢。 2. 材料检验：对所选材料进行化学成分分析、力学性能测试等检验。 三、加工工艺 1. 粗加工：将所选材料切割成符合尺寸要求的铸坯，并进行粗车、粗 铣等初步加工。 2. 中间加工：对粗加工后的铸坯进行中间加工，包括车削、镗孔等。 3. 热处理：对中间加工后的零件进行热处理，包括淬火和回火，以提 高零件硬度和强度。 4. 精密加工：对经过热处理后的零件进行精密加工，包括车削、铣削、磨削等多道程序。 5. 表面处理：对精密加工后的零件进行表面处理，包括抛光、喷砂等。
四、质量检验 1. 外观检验：对传动轴的外观进行检查，包括尺寸、形状、表面光洁度等。 2. 力学性能检验：对传动轴进行力学性能测试，包括硬度、强度等。 3. 热处理效果检验：对经过热处理的传动轴进行金相组织分析，以确定热处理效果是否达到要求。 五、工艺控制 1. 工艺流程控制：严格按照规定的工艺流程进行加工操作。 2. 加工质量控制：根据加工要求和产品质量标准，采取相应的加工措施和检测手段保证加工质量。 3. 环境卫生控制：保持生产现场干净整洁，防止污染和交叉感染。 六、安全注意事项 1. 在操作过程中必须佩戴防护用品，如手套、眼镜等。 2. 严格遵守机床操作规程，确保操作过程中不发生意外事故。 3. 在使用化学药品时，必须注意防护措施，避免对人体造成伤害。 七、工艺改进 1. 采用先进的数控机床进行加工，提高加工精度和效率。 2. 引进新型材料，以提高传动轴的使用寿命和性能。 3. 采用新型表面处理技术，以提高传动轴的表面质量和耐腐蚀性。
传动轴轴的加工工艺设计规程的设计 一、设计目的 传动轴是机械传动装置的重要零部件，其加工工艺设计规程的设计旨在保证传动轴轴的加工质量，提高生产效率，降低生产成本，确保产品质量。 二、设计内容 1.选材设计： 根据传动轴使用环境的要求和承载能力，选择合适的材料，包括其化学成分、机械性能、微观结构等。 根据材料的供应渠道和成本，合理选择材料规格，减少材料切割量和浪费。 考虑材料的可塑性，选择合适的锻造温度和锻造机械设备。 2.热处理设计： 根据材料性能和传动轴的使用条件，确定适当的热处理方法和参数，如淬火和回火等。 设计合理的热处理工艺流程，确保热处理后的传动轴具有良好的机械性能和耐磨性。 控制热处理过程的温度和时间，避免过热和过冷，防止产生应力和变形。 3.加工工艺设计：
根据传动轴的形状和尺寸，确定合适的加工工艺，包括车削、铣削、 钻削、研磨等。 设计合理的加工工艺顺序，确保加工精度和表面质量。 考虑加工余量和缺陷修复，设定合适的加工参数，如切削速度、进给 量和切削深度等。 确保加工过程中的刀具和夹具的合理选择和使用。 4.检测与测量设计： 根据传动轴的要求和加工精度，选择合适的检测设备和方法。 设计合理的检测步骤和顺序，确保传动轴的尺寸和形状符合设计要求。 确保检测设备的校准和使用规范，避免误差。 设计合理的测量工艺，确保测量结果的准确性，如测量点位置和测量 工具的选择。 5.表面处理设计： 根据传动轴的要求和使用环境，选择合适的表面处理方法，如硬质氮化、电镀和喷涂等。 设计合理的表面处理工艺过程，确保表面质量和耐腐蚀性。 控制表面处理过程的工艺参数，如温度、时间和涂料厚度等。 6.上下料与装夹设计： 根据加工工艺和机械设备的要求，设计合理的上下料和装夹方式，确 保加工效率和安全性。
课程设计说明书 课程名称：机械制造技术课程设计 设计题目：轴的加工工艺规程设计 专业：机械设计制造与自动化班级： 学生姓名: 学号: 起迄日期:2021 年12月24 日~ 2021年12月29日指导教师:李忠群 湖南工业大学科技学院教务部制
目录 一、轴的工艺分析及生产类型的确信 (4) 1.一、轴的用途 (4) 1.二、轴的技术要求： (4) 1.3、审查轴的工艺性 (5) 1.4、确信轴的生产类型 (5) 二、确信毛胚、绘制毛胚简图 (6) 2.1选择毛胚 (6) 2.2确信毛胚的尺寸公差和机械加工余量 (6) 2.2.1公差品级 (6) 2.2.2轴铸造毛坯尺寸工差及加工余量 (6) 3、拟定轴承座工艺线路 (7) 3.一、定位基准的选择 (7) 3.1.1．粗基准的选择 (7) 3.1.2．精基准的选择 (7) 3.1.3.工艺线路的确信 (8) 3.2．表面加工方式的确信 (9) 3.3、加工时期的划分 (10) 3.4、工序的集中与分散 (10) 3.五、工序顺序的安排 (10) 3.5.1机械加工工序 (10) 3.5.2．热处置工序 (10) 3.5.3．辅助工序 (11) 3.六、确信工艺线路 (12) 4、加工余量、工序尺寸和工差的确信 (12) 五、切削用量、时刻定额的计算 (13) 5.一、切削用量的计算 (13)
5.二、时刻定额的计算 (14) 5.2.1．大体时刻tj的计算 (14) 5.2.2．辅助时刻ta的计算 (14) 5.2.3. 其他时刻的计算 (14) 5.2.4．单件时刻tdj的计算 (15) (15) 夹具的结构组成 (15) 夹具的结构原理 (15) 零件加工定位误差分析 (16) 7. 体会与展望 (16) 参考文献 (17)
齿轮轴的机械加工工艺规程设计 一、设计方案 1.加工方法选择：齿轮轴的加工可以采用车削、铣削、磨削等多种方法。根据齿轮轴 的材质、加工量、加工难度和成本等因素进行综合选择。 2.切削刃具选择：齿轮轴采用头尾杆式加工，初粗磨、精磨采用相应的车刀、铣刀和 磨料磨具。 3.工艺方案设计：根据齿轮轴加工的需要，设计出完整的工艺流程和必要的加工治具，确定加工路线和操作方法，保证加工的质量和效率。 二、工艺操作 1.准备工作：选用符合要求的加工设备，清理加工平台和工具，检查加工刀具和夹具 的状况。 2.粗加工：车削加工和铣削加工顺序应根据具体要求进行调整。采用小进给、较大切 削深度进行粗加工。保证尺寸精度和表面质量。 3.精加工：根据加工要求，选择合适的切削条件和加工方式，采用多道次、小进给进 行精加工操作，以保证加工精度和表面质量。 4.磨削：在完成精加工后，进行磨削操作。采用磨料磨具进行外圆和内孔的磨削，保 证加工精度和表面光洁度。 三、工艺参数 1.精度保证：齿轮轴加工过程中要注意加工的精度，车削和铣削一般精度等级不低于 IT8，磨削精度等级不低于IT6。 2.表面光洁度：齿轮轴加工表面要求光洁，表面粗糙度应满足加工要求，一般粗糙度Ra不高于1.6μm。 3.切削条件：根据齿轮轴的材质、硬度和加工要求，选择合适的切削速度、进给速度 和切削深度。 4.加工液：选择合适的加工液，提高加工效率和工件质量。如冷却液等，有助于降低 加工热量和保持加工表面光洁度。 四、加工设备
1.车床和铣床：齿轮轴的加工可以采用车床和铣床两种设备。车床主要用于齿轮轴的轴身加工，铣床主要用于齿轮轴的端面加工。 2.磨床：齿轮轴磨削可以采用内圆磨床、外圆磨床和中心磨床。内圆磨床主要用于齿轮轴的内孔磨削，外圆磨床主要用于齿轮轴的外圆磨削，中心磨床主要用于齿轮轴的中心孔磨削。五、工装设计 1.夹具设计：齿轮轴加工中，为了保证工件的安全固定，需要设计制作专门的夹具。夹具的选择与设计应根据加工要求和工件的形状进行综合考虑。 2.中心设计：齿轮轴在加工过程中需要用到中心定位。设计中心的材质应符合要求，精度高且稳定性好。选用符合要求的中心可以提高加工精度和效率。 六、质量控制 1.过程控制：在加工过程中，需要对每道工序进行严格控制，及时发现问题并纠正，保证成品质量。 2.检验控制：在齿轮轴加工结束后，进行必要的尺寸和表面光洁度的检验。确保工件的尺寸和表面光洁度符合标准。 3.纪律控制：工艺操作、加工参数、检验测试等要求不同，相关人员应该严格遵守标准规定。违反规定将会产生质量问题。 七、加工流程 1.处理原材料：首先要检查材料的质量，通过加工前的处理，保证表面干净整洁，以便后续的加工。 2.车床加工：车床加工常用于齿轮轴的轴身加工，一般由识图机进行加工路径规划和计算。 3.铣床加工：铣床加工常用于齿轮轴的端面加工，采用切削方式，加工效果优良。 4.磨削加工：磨削加工采用研磨方法，主要进行齿轮轴的外圆、内孔和中心孔磨削。 八、总结 齿轮轴的机械加工工艺规程设计需要按照材料特性、加工要求、加工精度等各方面的因素进行综合考虑，合理选择加工方法和切削条件，保证加工精度和表面质量，在加工过程中进行严格控制和检验，防止出现质量问题。需要采用先进的设备和工艺，提高加工效率和质量。在今后的生产中要进一步提高加工精度和效率，努力推动我国机械加工工艺水平的提高。九、常见问题及处理方法
毕业设计任务书 机电工程系数控技术与应用专业数控班学生一、毕业设计题目 轴的机械加工工艺规程设计 二、已知生产纲领 该产品年产量400件 备品率5% 废品率2% 三、设计内容和要求 1.零件图一张 2.机械加工工艺规程一份 3.设计说明书一份 4.加工成品零件一件 5.各工序数控加工程序一份
序言 毕业设计是培养我们实际工作能力的最后一个实践性学习环节,它不但是对我们四年大学学习中所学知识的一次综合性复习与考查,同时也是为以后从事的专业技术工作做准备. 通过这次综合技能训练,不但培养了我们综合运用所学知识分分析和解决本专业一般技术问题的能力,而且也进一步巩固扩大和深化了我们所学的基本理论,基本知识和基本操作技能,同时也培养了我们树立正确的设计思想和生产观念,经济观念,全局观念,养成了理论联系实际和严谨的工作作风,培养我们掌握设计的一般程序规程和方法.独立正确的使用技术文献资料和正确的表达自己设计思想的能力以及编写说明书的能力. 我积极参加毕业设计,在设计过程中,老师和辅导老师对我给予耐心的指导和帮助,我积极查阅相关资料,到现场调查,对轴这个零件进行了认真的分析和研究,绘制设计图纸,编写工艺规程,编写说明书,正确使用技术资料,标准手册等工具书,在毕业设计过程中,虽然本人在指导老师的帮助下,对所设计的零件有初步的实习调研,但本人缺少实际工作经验,对遇到一些设计中的问题却能及时受到指导老师的优良工作作风的影响,既培养了我严肃,认真,一丝不苟和实事求是的工作作风,也培养了我独立思考和独立工作并勇于创新的能力. 一个多月的毕业设计过程中,辅导老师石老师始终认真耐心的指导我毕业设计,并为我提供各种相关性资料,为我的设计奠定的坚实的基础,为我设计能顺利的完成提供了方便的条件,在毕业设计过程中,我体会到了作为设计工作者的乐趣,也认识到学海无
目录 一、传动轴的工艺性分析 (1) 1.传动轴的工作原理 (1) 2.零件图样分析 (1) 3.零件的工艺分析 (1) 4．审查零件的结构工艺性 (2) 二、选择毛坯的制造方式 (2) 1．毛坯的选择 (2) 2．确定毛坯的尺寸 (2) 三、传动轴的基准选择、加工方案、制定工艺路线 (3) 1．定位基准的选择 (3) 2．零件表面加工方法的确定 (3) 3.加工阶段的划分 (4) 4.加工顺序的安排 (5) 5.传动轴工艺路线的确定 (5) 四、机床设备的选用 (7) 1．机床设备的选用 (7) 2．工艺装备的选用 (7) 五、工序加工余量的确定，工序尺寸及公差的计算 (7) 六、确定工序的切削用量 (13) 七、课程设计体会 (16) 八．参考资料 (17)
