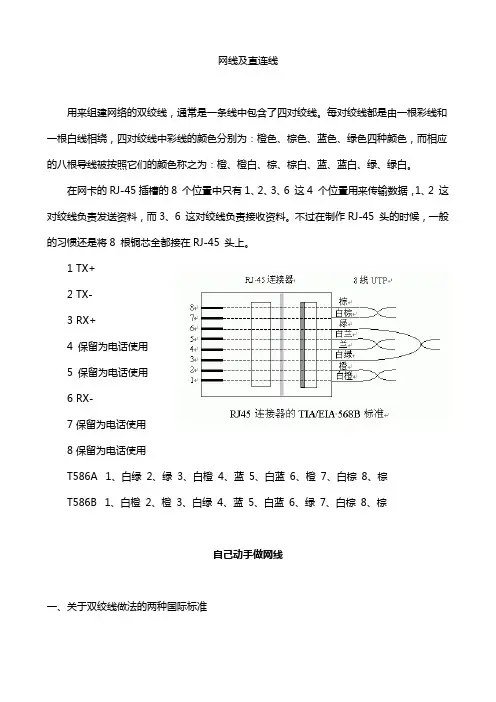

网线及直连线的制作方法
常见的用来组建网络的双绞线，通常是一条线中包含了四对绞线。每对绞线都是由一根彩线和一根白线相绕，四对绞线中彩线的颜色分别为：橙色、棕色、蓝色、绿色四种颜色，而相应的八根导线被按照它们的颜色称之为：橙、橙白、棕、棕白、蓝、蓝白、绿、绿白。
在网卡的RJ-45插槽的8 个位置中只有1、2、3、6 这4 个位置用来传输数据，1、2 这对绞线负责发送资料，而3、6 这对绞线负责接收资料。不过在制作RJ-45 头的时候，一般的习惯还是将8 根铜芯全都接在RJ-45 头上。
1 TX+
2 TX-
3 RX+
4 保留为电话使用
5 保留为电话使用
6 RX-
7 保留为电话使用
8 保留为电话使用
因为UTP 中只有4 根导线用于传输数据，为了能够真正起到双绞屏蔽的作用，就要把这四根导线两两绞在一起，通常的做法是把1、2 两根导线绞在一起，将3、6 绞在一起。虽然选用任何两根颜色的导线绞在一起并没有本质的区别，但是为了方便网络维护人员的管理以及日后的故障检查，在制作RJ-45 接头的时候要确保导线按照固定的颜色顺序排列，关于RJ-45 连接头各脚与双绞线各色线的排列方式，有两个标准可循：EIA/TIA 568A和EIA/TIA T568B。二者没有本质的区别，只是在排列上的区别，即用的线不同。本质的问题是要保证：1、2 线对是一个绕对；
3、6 线对是一个绕对；
4、5线对是一个绕对；7、8 线对是一个绕对。另外需要注意的就是不可在电缆一端使用T568A标准，另一端使用T568B 标准。目前使用比较多的是T568B 标准接线方法。
T586A 1、白绿 2、绿 3、白橙 4、蓝 5、白蓝 6、橙 7、白棕 8、棕
T586B 1、白橙 2、橙 3、白绿 4、蓝 5、白蓝 6、绿 7、白棕 8、棕
网线的制作：两头都使用T568A标准或T568B标准，必须一致(T586B使用较多)
双机直连线的制作：一头使用T568A标准，另一头使用T568B标准
直接线和交叉线的制作
平时我们用的网线是属于直连型，也就是说一一对应的，如一端是568B标准的线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕,另一端也是568B标准的线序，这样的话我们用水晶头连接起来网线就用于HUB，路由器等的连接而如果我们要两台电脑互相用网线连接的话，则需要反线（交叉线）即一端采用上述的568B做线标准不变，另一端在这个基础上将这八根线中的1，3号线和2，6号线互换一下位置，这时网线的线序就变成了
白绿、绿、白橙、蓝白、蓝、橙、白棕、棕
这就是100M网线的568A标准，也就是我们平常所说的反线或交叉线。一端568B，一端568A 的标准排列好线序并夹好后，一根适用于两台电脑直接连接的网线就做好了。
总结：
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
双机互连，是做交叉线：一头采用568A标准，一头采用568B标准。做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了。
RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“电话接口”，用来连接电话线）。之所以把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。双胶线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC），集
线器（HUB）或交换机（SWITCH）的RJ-45接口上，进行网络通讯。
局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。网线常用的有：双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）非屏蔽双绞线（UTP）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成，双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568标准中，将双绞线按电气特性区分为：
三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上的。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1~8，序号对于网络连线菲常重要，不能搞错。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
568A标准：
绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8
568B标准：
橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8
（“橙白”是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。
双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性，普遍采用EIA/TIA568B标准来制作网线。注意：在整个网络布线中应该只采用一种网线标准。如果标准不统一，几个人共同工作时准会乱套;更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。笔者强烈建议统一采用568B标准。
事实上10M以太网的网线只使用1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是
双向线。
100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据。由于10M网卡能够使用按100M方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M 网卡一般也按100M方式制作网线。
另外，根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种。直通线（平行线）就是按前面介绍的568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。
交叉线两端的线序如下：
一端（不变）另一端（对调两根）
橙白 1 3 绿白
橙 2 6 绿
绿白 3 1 橙白
蓝 4 4 蓝
蓝白 5 5 蓝白
绿 6 2 橙
棕白 7 7 棕白
棕 8 8 棕
直通线用于连接：
1.主机和switch/hub；
2.router和switch/hub
交叉线用于连接：
1.switch和switch;
2.主机和主机;
3.hub和hub;
4.hub和switch;
5.主机和router直连
在实践中，一般可以这么理解：
1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；
2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备；
3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。
自己动手做网线
一、关于双绞线做法的两种国际标准
双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。下面我们首先来看看它们的连接方式，见下图：
引脚顺序介质直接连接信号双绞线绕对的排列顺序
1 TX+（传输）白绿
2 TX-（传输）绿
3 RX+（接收）白橙
4 没有使用蓝
5 没有使用白蓝
6 RX-（接收）橙
7 没有使用白棕
8 没有使用棕
（EIA/TIA568A标准）
引脚顺序介质直接连接信号双绞线绕对的排列顺序
1 TX+（传输）白橙
2 TX-（传输）橙
3 RX+（接收）白绿
4 没有使用蓝
5 没有使用白蓝
6 RX-（接收）绿
7 没有使用白棕
8 没有使用棕
（EIA/TIA568B标准）
实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别，用户需要注意的只是在连接两个水晶头时必须保证：
1,2 线对是一个绕对；
3,6 线对是一个绕对；
4,5 线对是一个绕对；
7,8 线对是一个绕对；
双绞线中4/5，7/8这四根线没有定义。而具体做线时，往往不注意接成了1、2、3、4（在前几年做NOVELL网连接10M网络时就是这样连接的，但10M网络相对而言带宽窄，连通性好，故连接成1、2、3、4也可以互访）。由于100M的高带宽，再连成1、2、3、4就不能很好地工作了。要命的是，该故障的表现方式不尽相同：有的计算机在进行连接后，网卡和集线器/交换机上的指示灯均正常点亮；有的计算机却是网卡上的指示灯正常亮，而集线器/交换机端的指示灯闪烁，从而增加了排错的难度。所以这个错误一定要高度重视。二、何为直通线缆？何为交叉线缆？
通常，我们会看到双绞线的两种常用的连接方法：直通线缆和交叉线缆。下面分别介绍这两种线缆的引脚排序及适用场合。
直通线缆：
水晶头两端都是遵循568A或568B标准，双绞线的每组绕线是一一对应的。颜色相同的为一组绕线。直通线缆适用场合：
交换机（或集线器）UPLINK口-------------交换机（或集线器）普通端口
交换机（或集线器）普通端口-------------计算机（终端）网卡
2. 交叉线缆：
水晶头一端遵循568A，而另一端遵循568B标准。即两个水晶头的连线交叉连接，A水晶头的1，2对应B水晶头的3，6；而A水晶头的3，6对应B水晶头的1，2。颜色相同的为一组绕线。交叉线缆适用场合：
交换机（或集线器）普通端口------------交换机（或集线器）普通端口
计算机网卡（终端）-------------计算机网卡（终端）
A端水晶头排列顺序引脚顺序B端水晶头排列顺序
白橙 1 白绿
橙 2 绿
白绿 3 白橙
蓝 4 蓝
白蓝 5 白蓝
绿 6 橙
白棕7 白棕
棕8 棕
（标准的交叉线缆）
说明：如果两个集线器/交换机的物理距离较远，一般采用级联方式。需要注意的是：IEEE802.3u 100 BASE-TX CLASS II 类HUB
之间的级联长度不能超过5米，100M以太网中两个交换机的最大距离为
100米。如果已经使用了UPLINK口级联，它旁边的普通端口就不可以再用了。三、一种特殊的双绞线做法
除了以上常用的两种连接方法，还有一种特殊的双绞线做法。此种方法应用于如下场合：交换机（或集线器）单个使用正常，但是一旦两个网络设备级联起来用，就出现两个网络设备之间的工作站不能相互访问的情况，尽管级联线是按照标准来做的。原因是由于交换机（或集线器）的PHY对UTP的信号定义与一般情况不一致引起的。下面这种特殊的双绞线做法一般可以解决这种问题。
下图连线适用的级联方式是：
交换机（或集线器）的UPLINK口------------交换机（或集线器）的普通端口。
注意：颜色相同的为一组绕线,两组绕线中的一组交叉，请仔细看下图，你是否可以看出和上面示意图的区别呢？
引脚顺序A端水晶头排列顺序B端水晶头排列顺序
1 白橙橙
2 橙白橙
3 白绿白绿
4 蓝蓝
5 白蓝白蓝
6 绿绿
7 白棕白棕
8 棕棕
网线的做法：
网卡有10M,10M/100M,100M,1000M.
网线有3类(10M)、5类(100M)、超5类线(155M)、6类线(255M)
分别对应了不同的网卡和网速,现在一般最低用5类线.
它们的网线做法都相同.
网络设备HUB有两种接口:普通口和级联口(UP-LINK).
普通口:用于和网卡相连.(直通线)
也可用于和另一个HUB普通口相联.(交叉线)
级联口(UP-LINK):用于和另一个HUB普通口相联.(直通线)
注意:有的HUB级联口(UP-LINK)为自适应,就是直通线、交叉线都可以.
网线水晶头有两种做法标准.
标准为TIA/EIA 568B和TIA/EIA 568A.
制作水晶头首先将水晶头有卡的一面向下,从左至右排序.12345678
TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，
在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头100BASE-T4 RJ-45对双绞线的规定如下：
rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
用于：网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
用于：网卡到PC网卡,HUB普通口到HUB普通口.
如何判断用直通线或交叉线:
设备口相同:交叉线,设备口不同:直通线.
注意:由于生产厂家的不同,有时相同种类设备的接法正好相反.
下面是网线的接法：
常见的网线有两种，一种是直通线，也叫直连线或正线，另一种是交叉线，也叫反线。那么什么情况下用正线什么时候用反线呢?今天我们就为大家总结一下，以后在实际工作中遇到相应问题可以把本篇文章拿出来对照参考。
1.PC机与PC机之间，路由器与路由器之间使用交叉线进行连接。
2.PC机与路由器连接使用交叉线。
3.PC机与交换机，路由器与交换机之间使用直连线连接。
4.交换机与交换机之间情况比较特殊，分三种:交换机的普通口与另一个交换机的UPLINK口相连使用直连线;交换机的普通口与另一个交换机的普通口相连使用交叉线;交换机的UPLINK口之间相连同样使用交叉线。
目前千兆网络也已经应用到了桌面，而2米长的网线则要几百块，不过还未普及。千兆网络一般骨干用6类线，而到桌面用到超5类线。那么这种双绞线有什么不一样呢？如果大家查过资料不难发现，它也是由四对共八根线组成，颜色也是和5类线一样分布，只是一对线分浅深两色，最大的不同点就是每一个线的芯不是单单一根铜芯，而是由7根镀银的细芯组成，所以传输速率就是快！关于它的做法，用到的水晶头和我们常用的做100M网线的水晶头也不一样，连压线钳也是不同，有时间可以上网查查看。千兆网络中双绞线的八根线全部被占用而不是某四根，直连线的做线顺序和10/100M的做法一样，交叉线做法有所不同，如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：一端为：浅橙、橙，浅绿、蓝，浅蓝、绿，浅棕、棕；
另一端：浅绿、绿，浅橙、浅棕、棕，橙，蓝，浅蓝。
另外，下面就千兆网中双绞线应用过程中涉及到的几个常见的问题做个总结：
1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)
2.千兆主干交换机，接百兆分交换机，用什么线？六类线(CAT6)
3.千兆主干交换机，接新服务器，用什么线？六类线(CAT6)
4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps
5.千兆分交换机，接新机器，用什么线？预算多就用六类线(CAT6),起码要用超五类(CAT5E).
6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉，全新布过超五类(CAT5E)
笔者教给大家一个窍门，即对设备进行分类。A类就是我们常说的DTE设备，包含PC 机，路由器，交换机的UPLINK口。B类则是DCE设备，交换机的普通口属于此类。当同类之间连接使用交叉线，而不同类设备之间连接则选择直连线。
小提示:
随着网络技术的不断发展，目前很多设备已经能够自适应网线类别了，也就是说不管你使用交叉线还是直连线，设备有一个开关自动切换。从而省去了我们选线的步骤。但一些旧型号的设备仍然需要我们遵循上面介绍的原则，特别是PC机之间的连接。
网线的制作方法及步骤 —————计算机组装与维护 学院： 专业： 班级： 学号： 姓名： 指导老师：
一、所需材料：一定长度的双绞线（非屏蔽双绞线）、水晶头（RJ-45） 二、所需工具：RJ-45工具钳、网线测试器 双绞线包括两种：一、非屏蔽双绞线（UTP）二、屏蔽双绞线（STP）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 非屏蔽双绞线分为：三类线、四类线、五类线、超五类线、六类线 双绞线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B T568A标准和T568B标准线序表 双绞线的连接方法：直通线缆和交叉线缆。 直通线缆（即网线）的水镜头两端都遵循T568A或T568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。（现在市场上大多数都遵循T568B的标准） 交叉线缆（即反线）的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。（实现两计算机间大量数据的传输、游戏联机等） 三、制作过程：
1、剖开外部绝缘皮。 2、按T568A或T568B的标准把线序排好，并用工具钳把线口卡其。端口长度1~1.5cm。 3、水晶头金属弹片面朝上，把卡其的线插入并使其插到水晶头底端。 4、用RJ-45工具钳把水晶头金属弹片压好（听到啪的声音就表示水晶头金属弹片已经压好） 另一端如法炮制 四、检测网线是否制作成功： 在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象。 注：直通线测试仪上的灯应该是依次顺序的亮。 交叉双绞线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。 五、完成

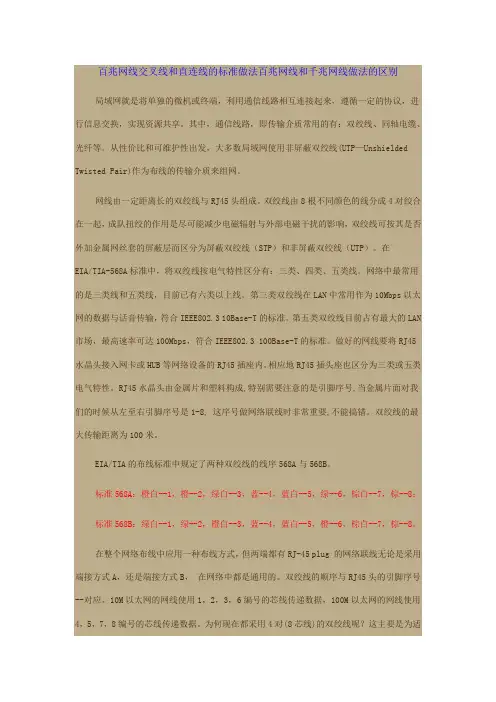

网线接法及说明 电脑学习2009-05-11 21:06:06 阅读262 评论0 字号：大中小 驳线钳(用于接驳水晶头)（必备） 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕 而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通 过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！ 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符
合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7， 棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7， 棕--8。 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
网线水晶头接法-详细的网线制作 网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）： TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准. 用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
《网线制作》教学设计 一、教学背景 1、教材分析 《网线制作》选自高等教育出版社出版的《综合布线》模块三任务六，是实现局域网组建的最基础知识，本节课内容是网络综合布线中一个承上启下的重要环节。掌握好本课知识，是成为一名合格计算机网络工作人员的必要条件。 2、学情分析 本节课我所教学的对象为中职二年级计算机应用专业的学生，他们富有激情，肯学敢问，学习积极性较高，并已初具规划局域网结构的基本知识，接受能力和适应能力都很强，但比较好动，发现细节能力较弱。 二、教学目标 1、知识与技能： （1）认识水晶头双绞线等工具 （2）知道A，B网线排列方式的线序，直通线和交叉线的使用场合 （3）学会制作符合标准“直通”连接方式的网线 2、过程与方法： 在合作，竞争探索的学习过程中，掌握探究学习合作学习的基本过程，学会动手实践的一般方法。 3、情感态度与价值观： 培养学生的动手实践能力和团队合作能力。养成严谨求学的学习态度。 三、教学重点难点 1、教学重点： 知道“直通”网线连接方式的线序，能区别T568A，T568B网线的不同。 2、教学难点：
（1）标准网线的制作方法。 （2）不规范操作的行为预防。 四、教学策略： 1、教学方法：任务驱动法、示范教学法、竞赛法 2、学习方法：竞赛争优法、作品展示法、小组合作法 3、教学媒体：网络综合布线室、实训任务书、多媒体课件、图片、视频。 4、网络信息化手段：老师在网上构建学习网站供学生利用电脑、手机等登陆网站学习，在学习Q群交流讨论等手段来完成课前预习。 五、教学过程： 教学过 程 及所用 时间 教师活动学生活动设计目的 点评预习 (2分钟) 肯定并简要点评总结同学们课前通过 网站、讨论板块、QQ群等方式完成预习情 况。 学生边认 真听讲边回忆 所预习知识 培养其利 用信息化手段 自主学习的能 力。 创设情境、导入新课 （5分钟） 教师播放视频：《全球智能互联网化》 提出情景：同学们，我们利用互联网 创造了各种可能性，但要知道，网络时代 数据传输最基本的介质之一就是双绞线， 就是我们今天要学习的内容。 被震撼 的视频吸引住 眼球，兴奋观 看，细心聆听， 议论思索 视频、情 景导入新课， 既引起学生的 兴奋度，又让 其知道所学知 识与现实生活 息息相关，激 发其学习欲 望。
图解：RJ45水晶头网线的做法十分经典 驳线钳（用于接驳水晶头）（必备） 水晶头接法： 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：（TIA/EIA568B）1- ＞橙白rj45水晶头,RJ45头，水晶头，网络接头,RJ45,布线接头 2- ＞橙 3- ＞绿白rj45水晶头,RJ45头，水晶头，网络接头,RJ45,布线接头 4- ＞蓝rj45水晶头,RJ45头，水晶头，网络接头,RJ45,布线接头 5- ＞蓝白 6- ＞绿 7- ＞棕白 8- ＞棕 而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰）所以应按照国际标准打线！！NEXT-＞ Near-end-crosstalk （. 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循
一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair) 作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP和非屏蔽双绞线(UTP。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合 IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps符合IEEE802.3 100Base-T的标准。做好的网线要插座内。相应地RJ45等网络设备的HUB水晶头接入网卡或RJ45将. RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和 塑料构成, 特别需要注意的是引脚序号, 当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100 米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B 标准568A:橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6 , 棕白--7 ，棕--8 ； 标准568B:绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6 , 棕白--7 ，棕--8 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B,在网络中都是通用的。双绞线的顺序与
手把手教你如何做网线
手把手教你如何做网线 来源：希赛社区作者：xh6639081 责编：豆豆技术应用 一、双绞线网线的制作 双绞线网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头;所需工具也较简单，通常仅需一把专用压线钳即可，这在上一篇已作详细介绍，在此就不再赘述了。双绞线网线的制作其实就是网线水晶头的制作。 这类网线制作的难点就是不同用途的网线跳线规则不一样，下面先来看最基本的直通五类线(不用跳线)的制作方法，其它类型网线的制作方法类似，不同的只是跳线方法不一样而已。 1. 直通RJ-45接头的制作 为了方便读者理解，下面以Step-By-Step 方式一步步向大家介绍这类网线的制作方法，后面的章节及内容也尽量按这一方式进行。
第1步：用双绞线网线钳(当然也可以用其它剪线工具)把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的网线)，然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈(无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径)，让刀口划开双绞线的保护胶皮，拔下胶皮。如图1所示。当然也可使用专门的剥线工具来剥皮线。 【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动;剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。 第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色
网线水晶头正确接法 准备工作：1.压线钳一把，市场价20左右。2.水晶头若干 其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。 标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线,双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作： A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。 同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。 另外交叉网线也可用在两台微机直连。 双绞网络线接法纠错： 一直以来很多人（包括网上很多文章）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。这就是在某个网站上看到的错误观点：（10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。） 最后个大家介绍一下我自己实践总结出来的接线方法：其实不必拘泥于以上提到的国际标准的，我们只要按照这种方法，接来都是通的：按照一条彩色线，一条白色线的顺序排好，然后将第4和6号线交换即可。可能我的表达不是很清楚，不知道大家明白没有，这里我举个
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 实验一网线制作和组建简单以太网 一.实验目的 1.掌握平行双绞线和交叉双绞线的制作方法（初级） 2.掌握对等网和代理服务器网络的组建（初级） 3.会用ipconfig和ping命令（初级） 4.掌握网络中文件夹共享和打印机共享（初级） 5.实现一线多机上网（高级） 6.搭建无线局域网（高级） 二.实验设备和环境 1.5类双绞线 2*2米 2.水晶头6个 3.RJ-45压线钳 1把 4.双绞线电缆测试工具(NS-468) 1台 5.PC机 2台(安装了win2000或者win2003) 6.带有RJ-45接口的网卡 2块 7.集线器或者交换机 1台 三.实验内容和步骤 1.制作一根交叉双绞线 2.用测试工具测试双绞线，注意分析测试结果 3.把制作好的双绞线分别插入两台电脑的网卡（IP设置 4.用ipconfig /all (如果是WIN98,用winipcfg)命令查看自己的网络配置 5.用ping命令测试网络是否连通 6.共享资源，查看能否互相访问 7.制作两根平行双绞线 8.两根线分别一端与HUB(或者SWITCH)相连，另一端与PC机相连 9.用ping命令测试网络是否连通 10.查看能否互相访问 11.把一台电脑设置成服务器，另一台设置成客户端，查看能否互相访问 12.设置网络打印机
四.基础知识 1.双绞线的制作方法： 直通线与交叉线的区别 568A标准从左到右的线序是：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。 568B标准从左到右的线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 （568A、568B的区别：1和3交换，2和6交换） 正线（直通线、平行线）：两端线序一样，都是采用568A标准。 反线（交叉线）：两端线序不一样，一端用568A标准，另一端用568B标准。 以下是各种设备的连接情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH 代表交换机，ROUTER代表路由器：（一般情况：连接两端相同用交叉线，连接两端不同用平行线） PC-PC:反线 PC-HUB:正线 HUB-HUB普通口:反线 HUB-HUB级连口-级连口：反线 HUB-HUB普通口-级连口：正线 HUB普通口-SWITCH:反线 HUB级联口-SWITCH:正线 SWITCH-SWITCH:反线 SWITCH-ROUTER:正线 ROUTER-ROUTER:反线 100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。 制作步骤如下： 步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，
网线的接线方法有几种 通常2种， 568A 是交叉线，是串线，只能用来联机，就是直接可以把两台机器连起来 568B 是直连线，568B才是正常用的网线 排线： 简单的说： 一、平行线制作： 线序像568B 一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 二、交叉网线制作 在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A 制作 一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 复杂点儿： 双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled） 1. 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。 Hub/Switch Host 1 <------------>1 2 <------------>2 3 <------------>3 6 <------------>6 2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。 Hub/Switch Hub/Switch 1 <------------>3 2 <------------>6 3 <------------>1 6 <------------>2
网线水晶头接线的顺序问题 当然不行了。一般做水晶头都是用T568B。 在使用上，T568A/T568B只能在接线颜色上进行区别。 T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。 T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。 在说说这两种线序，T568A是10M，T568B是100M 二、RJ-45各脚功能(10BaseT/100BaseTX)： 1、传输数据正极Tx+ 2、传输数据负极Tx- 3、接收数据正极Rx+ 4、未使用 5、未使用 6、接受数据负极Rx- 7、未使用 8、未使用 众所周知，网线连接使用最重要的网线水晶头，只有通过水晶头插入网卡的插槽处才能够实现上网。 （图片说明：水晶头） 那什么是水晶头呢？水晶头，就是网线连接到电脑网卡的那个透明的头，网线只有通过水晶头才能够传输网络信号实现电脑的上网。那家用网线水晶头接法有那些呢，如何正确的将网线接入水晶头呢。请看下面的内容。 一、网线水晶头接线标准 一般的网线接法主要有水平接法和交叉接法两种方式，网线内部主要有8根细小的线路组成而且有不同的颜色表示着不同网线的接路，这里的接线标准有两种，即TIA/EIA-568A 和TIA/EIA-568B，以下简称568A和568B。 1、交叉线接法：相同设备，使用交叉线接法，即：一端是568A，另一端是568B。假如衔接的两台设备是对等的，则运用穿插线，例如电脑连接电脑。 （图片说明：交叉线接法） 2、 直连线接法(平行线接法)：相同设备，使用直连线接法，两头同为568A规范或568B 规范，（普通用到的都是568B平行线的做法）。例如：电脑衔接到路由器或交流机。

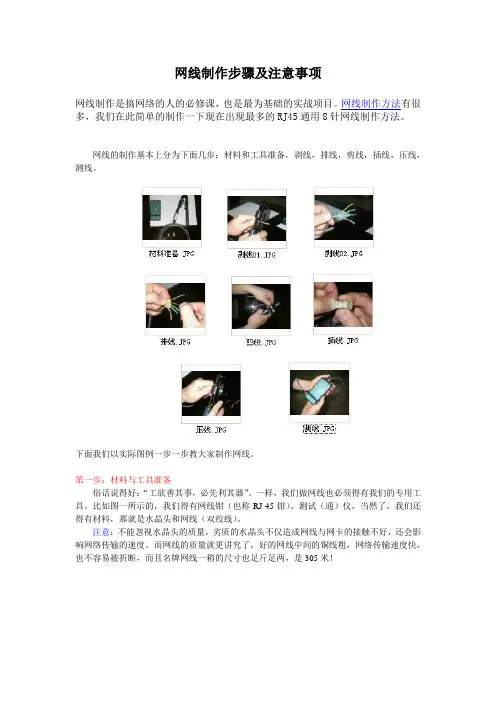

网线制作步骤及注意事项 网线的制作基本上分为下面几步：材料和工具准备，剥线，排线，剪线，插线，压线，测线。 下面我们以实际图例一步一步教大家制作网线。 第一步：材料与工具准备 俗话说得好：“工欲善其事，必先利其器”。一样，我们做网线也必须得有我们的专用工具。比如图一所示的，我们得有网线钳（也称RJ-45钳）、测试（通）仪，当然了，我们还得有材料，那就是水晶头和网线（双绞线）。 注意：不能忽视水晶头的质量，劣质的水晶头不仅造成网线与网卡的接触不好，还会影响网络传输的速度。而网线的质量就更讲究了，好的网线中间的铜线粗，网络传输速度快，也不容易被折断，而且名牌网线一箱的尺寸也足斤足两，是305米！
第二步：剥线 图二剥线（剥绝缘皮）
东西都准备好了，那我们就开始来做网线。一般我们是左手拿网线，右手拿网线钳，如图二所示。然后把网线放入网线钳子下部的一个圆槽中，慢慢转动网线和钳子，把网线的绝缘皮割开。注意此过程中用力要恰到好处，过轻则剪不断绝缘皮；过重则会把里面的网线剪断。那网线该剪多长呢？过长则浪费线，过短则待会排线的时候比较困难，一般建议1.5—2.5厘米。 剥开绝缘皮后，大家就能看到里面的网线，如图三所示。 图三剥线后的网线 大家看得很清楚，其实网线是由8根铜线两两绞合在一起组成的，所以网线一般被称为双绞线。大家看到颜色比较深的那几根线了吗？他们分别是橙色、绿色、蓝色和棕色。剩下的是四根白线，但这四根白线并不相同，由与他缠绕在一起的色线我们将这四根白线区分为橙白、绿白、蓝白、棕白。 第三步：排线 线剪断了，那如何排列呢？虽然你可以按照你的做法，只要两头的排线顺序一样，你的网线就能工作了，但这样有两个不好之处：一是线是两两缠绕，信号串扰不能解决，必须在第三和第四根线上交叉一下；二是大家各自为政，不遵循标准，如果网线一端的水晶头需要重做，而以前这条网线不是你做的，你说你应该怎么办？ 现在有两种做线的标准，568A/568B。他们的排线顺序分别是这样的： 1 2 3 4 5 6 7 8 568B 橙白橙绿白蓝蓝白绿棕白棕 568A 绿白绿橙白蓝蓝白橙棕白棕现在用得最多的是568B标准。在排线的时候，一般用左手的食指和大拇指按住绝缘皮的顶部，用右手的食指和大拇指把网线一根根拉直，然后按照568的顺序把网线一根根排列
网线及直连线的制作方法 常见的用来组建网络的双绞线，通常是一条线中包含了四对绞线。每对绞线都是由一根彩线和一根白线相绕，四对绞线中彩线的颜色分别为：橙色、棕色、蓝色、绿色四种颜色，而相应的八根导线被按照它们的颜色称之为：橙、橙白、棕、棕白、蓝、蓝白、绿、绿白。 在网卡的RJ-45插槽的8 个位置中只有1、2、3、6 这4 个位置用来传输数据，1、2 这对绞线负责发送资料，而3、6 这对绞线负责接收资料。不过在制作RJ-45 头的时候，一般的习惯还是将8 根铜芯全都接在RJ-45 头上。 1 TX+ 2 TX- 3 RX+ 4 保留为电话使用 5 保留为电话使用 6 RX- 7 保留为电话使用 8 保留为电话使用 因为UTP 中只有4 根导线用于传输数据，为了能够真正起到双绞屏蔽的作用，就要把这四根导线两两绞在一起，通常的做法是把1、2 两根导线绞在一起，将3、6 绞在一起。虽然选用任何两根颜色的导线绞在一起并没有本质的区别，但是为了方便网络维护人员的管理以及日后的故障检查，在制作RJ-45 接头的时候要确保导线按照固定的颜色顺序排列，关于RJ-45 连接头各脚与双绞线各色线的排列方式，有两个标准可循：EIA/TIA 568A和EIA/TIA T568B。二者没有本质的区别，只是在排列上的区别，即用的线不同。本质的问题是要保证：1、2 线对是一个绕对； 3、6 线对是一个绕对； 4、5线对是一个绕对；7、8 线对是一个绕对。另外需要注意的就是不可在电缆一端使用T568A标准，另一端使用T568B 标准。目前使用比较多的是T568B 标准接线方法。 T586A 1、白绿 2、绿 3、白橙 4、蓝 5、白蓝 6、橙 7、白棕 8、棕 T586B 1、白橙 2、橙 3、白绿 4、蓝 5、白蓝 6、绿 7、白棕 8、棕
网线地接线方法有几种 通常种， 568A 是交叉线，是串线，只能用来联机，就是直接可以把两台机器连起来 是直连线，才是正常用地网线 排线： 简单地说： 一、平行线制作： 线序像 一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 二、交叉网线制作 在线序上，采用了交换地方式，一头使用制作，另外一头使用568A制作 一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 复杂点儿： 双绞线一般有三种线序：直通（），交叉（）和全反（）文档收集自网络，仅用于个人学习. 直通（）线一般用来连接两个不同性质地接口.一般用于：，.直通线地做法就是使两端地线序相同，要么两头都是568A 标准，要么两头都是标准. 文档收集自网络，仅用于个人学习 <> <> <> <> . 交叉（）线一般用来连接两个性质相同地端口.比如：，，，，.做法就是两端不同，一头做成568A，一头做成就行了. 文档收集自网络，仅用于个人学习 <> <> <> <> . 全反（）线，不用于以太网地连接，主要用于主机地串口和路由器（或交换机）地口连接地线.做法就是一端地顺序是－，另一端则是－地顺序. 文档收集自网络，仅用于个人学习 <> <> <> <> <> <> <> <>
补： ／地布线标准中规定了两种双绞线地线序568A与. 568A标准： 绿白——，绿——，橙白——，蓝——，蓝白——，橙——，棕白——，棕—— 标准： 橙白——，橙——，绿白——，蓝——，蓝白——，绿——，棕白——，棕—— （"橙白"是指浅橙色，或者白线上有橙色地色点或色条地线缆，绿白、棕白、蓝白亦同）. 双绞线地顺序与头地引脚序号要—一对应. 为了保持最佳地兼容性，普遍采用／标准来制作网线.注意：在整个网络布线中应该只采用一种网线标准.如果标准不统一，几个人共同工作时准会乱套；更严重地是施工过程中一旦出现线缆差错，在成捆地线缆中是很难查找和剔除地.笔者强烈建议统一采用标准. 文档收集自网络，仅用于个人学习 事实上10M以太网地网线只使用、、、编号地芯线传递数据，即、用于发送，、用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；、，、是双向线. 文档收集自网络，仅用于个人学习 100M和1000M网卡需要使用四对线，即根芯线全部用于传递数据.由于10M网卡能够使用按100M方式制作地网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M 网卡一般也按100M方式制作网线. 文档收集自网络，仅用于个人学习 另外，根据网线两端连接网络设备地不同，网线又分为直通线（平行线）和交叉线两种.直通线（平行线）就是按前面介绍地568A标准或标准制作地网线.而交叉线地线序在直通线地基础上做了一点改变：就是在线缆地一端把和对调，和对调.即交叉线地一端保持原样（直通线序）不变，在另一端把和对调，和对调. 文档收集自网络，仅用于个人学习 交叉线两端地线序如下： 一端(不变) 另一端(对调两根) 橙白绿白 橙绿 绿白橙白 蓝蓝 蓝白蓝白 绿橙 棕白棕白 棕棕 直通线用于连接: .主机和; 和 交叉线用于连接: 和; .主机和主机; 和; 和; .主机和直连 在实践中，一般可以这么理解： 、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接； 、路由器和属于类型设备，交换机和属于类型设备；
网线制作是搞网络的人的必修课，也是最为基础的实战项目。网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。 我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕（适合电脑与路由器、拨号猫、交换机）。 摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。 这种网线制作的顺序是通用的B类网线制作方法。 如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕 直连线是网线两端的水晶头都是A或者B,如果是交叉线则一头是A 一头是B。 直连线（适合电脑与路由器、拨号猫、交换机）两头都是白橙、橙、白绿、
蓝、白蓝、绿、白棕、棕交叉连接一头568A—头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（一般用这个） 我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。如果是计算机和计算互连则需要交叉线。 当然了，这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。另外网线的长度最好不要大于100米，因为越长型号衰减越厉害。 给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几根是断的，就可以进行互换，比方说如果白橙和橙是断的，怎么做都不通，而其他是通的，我们可以将白蓝、蓝或者白棕和棕将
网线接法 - 网线水晶头接法 (图) 网线接法 - 网线水晶头接法（很多网友在问网线怎么接，网线标准接法，网线制作方法，现收集网线接法如下：） RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。 RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。 图1：RJ45 型网线插头的 T568A 线序接法示意图 T568A 线序的适用范围 这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：
1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据； 2. 集线器←—→集线器； 3. 交换机←—→交换机。 T568A 线序的接法 如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是： 插头脚号网线颜色 1 ————绿白 2 ————绿 3 ————橙白 4 ————蓝 5 ————蓝白 6 ————橙 7 ————棕白 8 ————棕 图2：RJ45 型网线插头的 T568B 线序接法示意图 T568B 线序的适用范围
网线制作大全 水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕） 网线的接法 一、PC连HUB （电脑连接上网设备） A端：（标准568B）：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。 B端：（标准568B）：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。 二、PC连PC （电脑连接电脑） A端： (568A)：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕； B端：（568B）：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
三、HUB连HUB （上网设备连接上网设备） A端： (568A)：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕； B端：（568B）：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。 千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。 直通网线与我们平时所使用的没有什么区别，都是一一对应的。 但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下： 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。例如: 一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕； 另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝； T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 直连线：两端都做成T568B或T568A。用于不同设备相连（如网卡到交换机）。交叉线：一端做成T568B一端做成T568A。用于同种设备相连（如网卡到网卡）。 10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。 100M使用四对线
双绞线的标准接法 双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。 双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。 将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布 T568A线序 1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕 T568B线序 1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕 一般地 直通线：两头都按T568B线序标准连接。 交叉线：一头按T568A线序连接，一头按T568B线序连接。 即有如下几种情况： 1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。 2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。 3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。 各种端口管脚的定义 以太网 10/100Base-T 接口: Pin Name Deion 1 TX+ Tranceive Data+ (发信号+) 2 TX- Tranceive Data- (发信号-) 3 RX+ Receive Data+ (收信号+) 4 n/c Not connected (空脚) 5 n/c Not connected (空脚) 6 RX- Receive Data- (收信号-) 7 n/c Not connected (空脚) 8 n/c Not connected (空脚)
网线水晶头排序、接法及窍门大全（图例） 工具: 驳线钳(用于接驳水晶头)（必备） 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕 而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！ 网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线
(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN 市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。 在整个网络布线中应用一种布线方式，但两端都有RJ-45plug的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通
网线制作方法范文 以下是出guo生活百科频道的网线制作方法，供您参考，请点击出guo()查看。 网线制作是搞网络的人的必修课，也是最为基础的实战项目。网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。 下面是常见网线制作方法的详细步骤： 我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。 这种网线制作的顺序是通用的B类网线制作方法。 如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。 我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连，如果是计算机和计算互连则需要交叉线。 网线插座的接法顺序只需对照颜色，不用记顺序。 当然了，这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一端的水晶头，所以要依据现有的网线制作顺序，否则，就必须两头开刀，都重新按照标准制作一遍。另外网线的长度最好不要大于100米，因为越长型号衰减越厉害，另外铜芯比较细的网线最大传输距离很有限，可能连50米都达不到。 给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几根是断的，就可以进行互换，比方说如果白橙和橙是断的，怎么做都不通，而其他是通的，我们可以将白蓝、蓝或者白棕和棕将其替换。但是要注意，一定要两头都一样，即都不按标准的来。通常只要顺序里的1、2、3、6是通的就可以了，数字是A、B或者非标准
