生物医学工程学院硬件设计说明书
年级：2015级
专业：生物医学工程
学生姓名：陆俊林
学号：2015 201521121032 20152
学生姓名：张慧
学号：201521120132
2017 年 5 月26 日
一．实习目的
（1）学习并掌握常用电子元件的辨识及其使用；
（2）学习并掌握MSP430单片机基本原理、IAR for MSP430开发软件的使用；
（3）按照图纸使用电烙铁焊接电子元件，组装一台单片机系统，并掌握其调试方法。
（4）提高实践操作能力，动手能力。
（5）学习并掌握MSP430单片机C程序设计方法。
二．实习器材和材料（常用工具及器件）
1.核心板器材及焊接顺序
2.扩展板器材及焊接顺序
三．实习内容
1．电子实训用电安全及常识
（1）安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。
因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。
（2）人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。
据统计，触电1-5min内急救，90%有良好的效果，10分钟内60%救生率，超过15分钟希望甚微。
（3）触电保护器的一个主要指标就是额定断开时间与电流乘积小于30mAs。实
际产品一般额定动作电流30 mA，动作时间0.1s，故小于30 mAs可有效防止触电事故。
（4）双相触电是指当人体同时接触电网的两根相线，电流从一相导体通过人体流入另一相导体，构成一个闭合回路，从而发生触电，这种触电形式称为双相触电，如图2-2所示。两相触电加在人体上的电压为线电压(380V) ，因此不论电网的中性点接地与否，其触电的危险性都最大。
（5）目前我国触电保护装置有电压型和电流型两大类。触电保护装置在对人身安全的保护作用方面远比接地、接零保护优越，并且效果显著，已得到广泛应用。
（6）电压型:用于中性点不直接接地的低压供电系统中
（7）电流型:用于中性点直接接地的低压供电系统中
2．焊接基本步骤及安装注意事项（以贴片焊接练习板和直流稳压电源焊接组装为例）
(1)、右手持电烙铁。根据情况左手持焊锡丝或者用尖嘴钳或镊子夹持无件或导线。焊接前，电烙铁要充分预热,烙铁头刃面上要带一定量焊锡。
(2)、将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成45度角左右。左手向下送锡，右手送烙铁。送锡时间决定锡量大小，烙铁停留时间决定加热时间。当焊锡、烙铁头在无件引脚根部焊盘处相接触后，烙铁头在焊点处停留的时间应根据焊盘大小拄制在0.5～2秒钟。
(3)、抬开烙铁头。待焊点处的锡冷却凝固。
3．认识MSP430单片机系统的主要硬件资源
MSP430单片机AD输入接口电源
JIAG接入口复位按钮IO扩展口
CR1220 3V电池RS232串口USB接口
LED灯（8个）LED数码管（4个）一个蜂鸣器
4*4矩阵键盘红外遥控接口24C16串行EEPROM DS1320时钟芯片DS18B20单总线数字温度氧传感器
nR905接口nRF24101接口SD卡接口
LCD1602字符型液晶接口LCD12864图形液晶接口步进电机接口
4．MSP430单片机的调试步骤和方法
使用IAR软件调试，首先建立一个工程，再把改写好的程序文件导入进来，接着就编译和下载调试，再用BSL软件将程序烧入核心板中，就可以接通电源调试各个开关按钮进行观察。
5．焊接和调试过程中碰到的主要问题及解决途径
焊接中的主要问题：不小心将芯片引脚焊在一起
解决途径：用电枪将锡融化并清除，重新焊
调试过程的主要问题：液晶显示屏不显示，或编译失败，连接端口错误解决途径：检查相关电路，检查程序是否正确，查看连接端口是否一致。
6．IAR开发环境的使用及程序下载步骤和方法
（1）运行“IARID.EXE”文件，得到你的Host-ID，并记下；
（2）右键单击“key.cmd”文件，选择编辑，将里面的“0x00000”替换为第一步获得的Host-ID，保存并关闭；
（3）双击运行“key.cmd”文件，则会在相同目录下生成“key.txt”文件；
（4）打开“key.txt”文件，找到含有"EW430-EV" version "1.12_WIN" 字样的那一段，就是你的安装序列号和key
（5）IAR开发环境的使用
1）点击IAR Embedded Workbench图标，运行软件；
2）先新建一个工作空间（Workspace）,File->New->Workspace；
3）创建工程，Project->Create New Project…；
4）按下图选择，点击OK；
5）选择一个存放工程的文件夹，并给工程命名，点击保存，注意工程名不要包含中文；
6）在创建完工程之后，就可以在右边的编辑框中进行编程；
7）在对工程进行编译之前需要对工程进行设置，在左边工作空间的工程名上右键，点击Option；
8）需要选择正确的器件，这里以MSP430F5438A为例，点击General Options，在Device中点击，MSP430x5xx
Family->MSP430F5438A；
9）点击Debugger->FET Debugger，然后点击OK；
10）保存工作空间，点击save all ，在文件名中填上合适的工作空间名称，注意不要包含中文，选择用一个工作空间包含一
个工程这种简单的操作方式，可以将工作空间的名称与工程名
称取成一致。
以上步骤完成了创建新工程，并进行正确配置的任务。在完成
以上步骤之后，可以进行代码编辑。在完成代码编辑之后，需
要进行编译，生成，运行操作，主要用到以下几个控件。
点击进行编译，编译通过
四．实习小结
通过这几次实验课的学习，让我认识了MSP430的一些用途，并且通过自己焊接，从中提升了焊接技术和认识了一些单片机的组成部件。自己安装并使用IAR和BSL软件，修改程序，虽然自己在编程上还不是很好，但这增强了自己的动手能力和学习能力。
五．学习MSP430单片机技术的计划与时间安排
New Project 1: 详细设计说明书
1. 前言 2. 摘要 3. 系统详细需求分析 3.1. 详细需求分析 3.1.1. 详细功能需求分析 3.1.2. 详细性能需求分析 3.1.3. 详细信息需求分析 3.1. 4. 详细资源需求分析 3.1.5. 详细组织需求分析 3.1.6. 详细系统运行环境及限制条件需求分析3.1.7. 信息要求 3.1.8. 性能要求 3.2. 接口需求分析 3.2.1. 系统接口需求分析 3.2.2. 现有软、硬件资源接口需求分析
3.2.3. 引进软、硬件资源接口需求分析 4. 总体方案设计 4.1. 系统总体结构 4.1.1. 系统组成、逻辑结构 4.1.2. 应用系统结构 4.1.3. 支撑系统结构 4.1.4. 系统集成 4.1. 5. 系统工作流程 4.2. 分系统详细界面划分 4.2.1. 应用分系统与支撑分系统的详细界面划分 4.2.2. 应用分系统之间的界面划分 5. 应用分系统详细设计 5.1. XX分系统详细需求分析 5.1.1. 功能详细需求分析 5.1.2. 性能详细需求分析
5.1.3. 信息详细需求分析 5.1.4. 限制条件详细分析 5.2. XX分系统结构设计及子系统划分5.3. XX分系统功能详细设计 5.4. 分系统界面设计 5.4.1. 外部界面设计 5.4.2. 内部界面设计 5.4.3. 用户界面设计 6. 数据库系统设计 6.1. 设计要求 6.2. 信息模型设计 6.3. 数据库设计 6.3.1. 数据访问频度和流量 6.3.2. 数据库选型 6.3.3. 异构数据库的连接与数据传递方式
1引言 (2) 1.1编写目的 (2) 1.2背景 (2) 1.3定义 (2) 1.4参考资料 (2) 2总体设计 (2) 2.1需求规定 (2) 2.2运行环境 (2) 2.3基本设计概念和处理流程 (3) 2.4结构 (3) 2.5功能器求与程序的关系 (3) 2.6人工处理过程 (3) 2.7尚未问决的问题 (3) 3接口设计 (3) 3.1用户接口 (3) 3.2外部接口 (3) 3.3内部接口 (4) 4运行设计 (4) 4.1运行模块组合 (4) 4.2运行控制 (4) 4.3运行时间 (4) 5系统数据结构设计 (4) 5.1逻辑结构设计要点 (4) 5.2物理结构设计要点 (4) 5.3数据结构与程序的关系 (4) 6系统出错处理设计 (5) 6.1出错信息 (5) 6.2补救措施 (5) 6.3系统维护设计 (5)
概要设计说明书 1引言 1.1编写目的 说明编写这份概要设计说明书的目的，指出预期的读者。 1.2背景 说明： a.待开发软件系统的名称； b.列出此项目的任务提出者、开发者、用户以及将运行该软件的计算站（中心）。 1.3定义 列出本文件中用到的专门术语的定义和外文首字母组词的原词组。 1.4参考资料 列出有关的参考文件，如： a.本项目的经核准的计划任务书或合同，上级机关的批文； b.属于本项目的其他已发表文件； c.本文件中各处引用的文件、资料，包括所要用到的软件开发标准。列出这些文件的 标题、文件编号、发表日期和出版单位，说明能够得到这些文件资料的来源。 2总体设计 2.1需求规定 说明对本系统的主要的输入输出项目、处理的功能性能要求，详细的说明可参见附录C。 2.2运行环境 简要地说明对本系统的运行环境（包括硬件环境和支持环境）的规定，详细说明参见附录C。
任务书——电脑时钟(带定时启闹功能) 一、课程设计题目： 电脑时钟的设计与制作 二、课程设计要求： 要求设计制作的电脑时钟具有以下功能： 1.自动计时,由6位LED显示器显示时、分和秒; 2.具备校准功能,可以直接由0-9数字键设置当前时间; 3.具备定时启闹功能。 三、设计任务概述： 通过设计一个电脑时钟，掌握Protel 设计单片机应用系统硬件线路图的方法，掌握使用Dais集成开发环境开发单片机应用系统控制程序的基本步骤和方法。 任务涉及的知识面包括MCS-51汇编程序语言、MCS-51 单片机I/O 应用、中断与定时器应用、人机接口应用技术等。 四、工作计划及安排： ①布置任务、分析任务、学习汇编语言、单片机的功能程序设计（3 天） ②方案设计、使用Protel 设计和绘制电脑时钟的硬件原理图（2 天） ③电脑时钟控制程序设计和调试（4 天） ④撰写实习报告（1 天） 五、考核及成绩评定方式： 设计结果占40 %；实习报告占40％；平时抽查(含半小时抽查)：20％； 课程程设计的成绩可为优秀、良好、中等、及格、不及格五个等级； 考勤：迟到扣5 分/次，旷课扣10 分/次
设计说明书目录 0、前言 单片机的应用介绍 1、课程设计的目的和要求 1.1课程设计的目的 1.2课程设计的基本要求 2、总体设计 2.1、总体方案 2.1.1、计时方案 2.1.2、键盘/显示方案 2.2、硬件总体设计 2.2.1、系统组成方案 2.2.2、扩展单元编址 2.2.3、键盘、显示功能的定义 2.3、软件总体设计 2.3.1、存储单元的分配、标志位的定义 2.3.2、主程序框图及清单（带有注释） 3、硬件设计 本系统所选用的各种芯片的功能、引脚、相应的命令控制字格式等。 4、软件设计 本系统的主要子程序、中断服务程序的框图及程序清单（带有注释） 5、总结 课程设计的收获、体会以及对本教学环节的意见和建议 6、参考文献 7、系统原理图 A3图纸绘制 摘要:用8051单片机CPU及接口电路设计电压检测报警系统并实现。包括企划,设计，运行.调试等过程。用到8051,8255两种芯片。 前言
SUCHNESS 硬件设计文档 型号：GRC60定位终端 编号： 机密级别：绝密机密内部文件 部门：硬件组 拟制：XXXX年 XX月 XX日 审核：年月日 标准化：年月日 批准：年月日
文档修订历史记录
目录 1系统概述 (3) 2系统硬件设计 (3) 2.1硬件需求说明书 (3) 2.2硬件总体设计报告 (3) 2.3单板总体设计方案 (3) 2.4单板硬件详细设计 (3) 2.5单板硬件过程调试文档 (3) 2.6单板硬件测试文档 (4) 3系统软件设计 (4) 3.1单板软件详细设计 (4) 3.2单板软件过程调试报告 (4) 3.3单板系统联调报告 (4) 3.4单板软件归档详细文档 (4) 4硬件设计文档输出 (4) 4.1硬件总体方案归档详细文档 (4) 4.2硬件信息库 (5) 5需要解决的问题 (5) 6采购成本清单 (5)
1系统概述 2系统硬件设计 2.1、硬件说明书 硬件需求说明书是描写硬件开发目标，基本功能、基本配置，主要性能指标、运行环境，约束条件以及开发经费和进度等要求，它的要求依据是产品规格说明书和系统需求说明书。它是硬件总体设计和制订硬件开发计划的依据，具体编写的内容有：系统工程组网及使用说明、硬件整体系统的基本功能和主要性能指标、硬件分系统的基本功能和主要性能指标以及功能模块的划分等 2.2、硬件总体设计报告 硬件总体设计报告是根据需求说明书的要求进行总体设计后出的报告，它是硬件详细设计的依据。编写硬件总体设计报告应包含以下内容：系统总体结构及功能划分，系统逻辑框图、组成系统各功能模块的逻辑框图，电路结构图及单板组成，单板逻辑框图和电路结构图，以及可靠性、安全性、电磁兼容性讨论和硬件测试方案等 2.3、单板总体设计方案 在单板的总体设计方案确定后出此文档，单板总体设计方案应包含单板版本号，单板在整机中的位置、开发目的及主要功能，单板功能描述、单板逻辑框图及各功能模块说明，单板软件功能描述及功能模块划分、接口简单定义与相关板的关系，主要性能指标、功耗和采用标准 2.4、单板硬件详细设计 在单板硬件进入到详细设计阶段，应提交单板硬件详细设计报告。在单板硬件详细设计中应着重体现：单板逻辑框图及各功能模块详细说明，各功能模块实现方式、地址分配、控制方式、接口方式、存贮器空间、中断方式、接口管脚信号详细定义、时序说明、性能指标、指示灯说明、外接线定义、可编程器件图、功能模块说明、原理图、详细物料清单以及单板测试、调试计划。有时候一块单板的硬件和软件分别由两个开发人员开发，因此这时候单板硬件详细设计便为软件设计者提供了一个详细的指导，因此单板硬件详细设计报告至关重要。尤其是地址分配、控制方式、接口方式、中断方式是编制单板软件的
嵌入式课程设计电子词典硬件设计
————————————————————————————————作者：————————————————————————————————日期：
上海电力学院 嵌入式系统 课程设计报告 题目：电子词典的设计 姓名： 学号： 院系： 专业年级： 同组成员： 年月日
一、实验内容及要求 在LCD屏幕左侧绘制出单词输入框和释义显示框以及一个搜索键，右侧绘制4*4键盘按钮，模拟出简易电子词典的功能，按钮操作用触摸屏或键盘实现均可。 实现功能： （1）LCD屏幕上显示4*4键盘，显示单词及其翻译、例句。 （2）一个键可完成2个英文字母的输入，如左上角第一个键可实现输入a,b两个字母，第一次按下时为输入a，如果需输入b，只需连续快速按键两次即可。 （3）在输入完单词后，点击搜索键，即可在释义显示框中显示该单词的词性、中文解释、示例词组和句子等。 （4）当发现输入的单词在库中不存在时，可实现将该单词添加入库的操作。 二、设计思路 （1）通过LCD显示模块画出电子词典操作界面。 （2）对应界面中各键的位置设置键盘对应键值。 （3）设定功能键，实现以下3个功能：①退格键：删除最后一位字母；②搜索∕保存键：对输入框的单词进行判断，若单词存在于词库中，则显示单词词性、词义、例句；若单词不存在则自动进行保存；③转换键：按下后，字母键输出对应的第二个字母。 （4）按键后赋值并显示。 三、软件构架 开 LCD模块 键盘 结
四、模块分析 （1）键盘模块 流程图： 源代码：/********************************************************************************************* * File ： keyboard.c * Author: embest * Desc ： keyboard source code * History: *********************************************************************************************/ /*--- include files ---*/ 开键盘初始键盘是Y 读取是否是功Y N 执行赋显结束 N

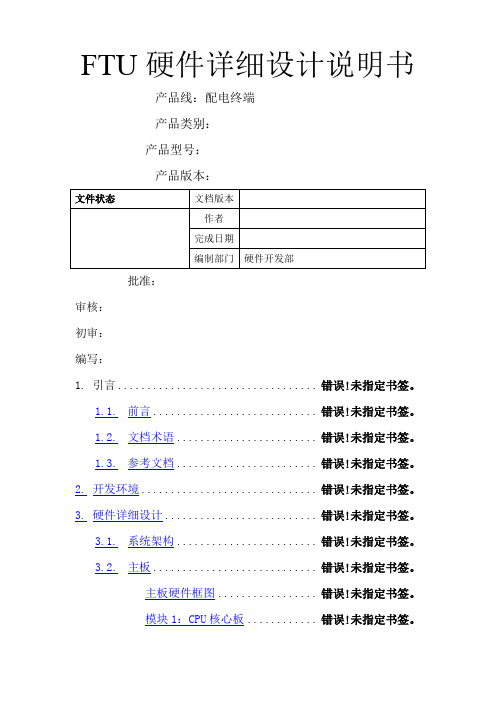

FTU硬件详细设计说明书 产品线：配电终端 产品类别： 产品型号： 产品版本： 文件状态文档版本 作者 完成日期 编制部门硬件开发部
