厂房辅助蒸汽管道安装及吹扫作业指导书要点
1.工程概况：
1.1工程（系统或设备）概况
系统或设备概况（包括系统的组成、作用及作业涉及的范围）
1. 2.工程量和工期.
1.2.1工程量：
1 .
2 . 2施工工期
施工工期一般为天
2.编制依据.
列出与中低压管道安装相关的所有设计图纸，厂家资料、技术、质量、安环相关的规程、规范等。表格如下：
3.作业前条件和准备
3. 1技术准备
3 . 2作业人员：
321作业人员配置、资格
322作业人员职责分工和权限
3.3作业工机具
3.4材料和设备
施工用消耗性材料准备齐全（煤油、汽油、砂轮片、钢丝等），设备已到
3.5安全器具
安全帽、防滑鞋、安全带等劳保用品齐全，用具齐全，消防器具齐全安全防护设施布置完好
3.7工序交接
3.7其它
4.作业程序、方法和内容
4.1作业程序.
4.2作业方法和内容
5.作业过程中控制点的设置和质量通病及预防
5. 1质量目标
1）分项工程验收合格率达100%；
2）根据工程质量总目标和专业目标确定的本作业其它质量目标5.2保证措施及质量通病预防
5.2.1质量保证措施
1）加强施工人员施工技术和技艺的培训，并经考核合格方可施工2）加强施工人员责任心；
3）加强过程监督控制，确保本序工作合格后才能进行下序工作；4）保证系统设备及管道内部清洁；
5）防止阀门、法兰泄漏所采取的有关措施
5. 2. 2质量通病及预防（见下表）
管道安装作业指导书 管道敷设 一、沟槽开挖 1、管道沟槽的开挖应按照图纸所提坐标位置和标高进行，不允许挖到设计标高以下。 2、管槽施工开挖前要在距堑顶10m以外设临时截、排水沟，沟内挖的土在路堑与沟之间修成土台并夯实，台顶筑成2%倾向截水沟的横坡。临时排水设施尽量与永久性排水设施相结合，把水及时排到自然沟，避免对路基产生危害。 3、沟槽的开挖边坡应按图纸要求。 4、开挖时，若遇到雨季或流砂，可酌情加大边坡或用挡板支撑。 5、管道基础在开挖时发现人工土、淤泥、或流砂，必须同时设计单位进行处理。 6、沟槽的开挖底宽须满足管外壁与沟底边线之距离b值不应小于下列值。 7、沟槽开挖完毕后，任何情况下不允许长时间积水，并应有防止浮管的措施。 8、管道应敷在砂砾石垫层上，砾石粒径不得大于30毫米，砾石含量不大于30%，其厚度应大于或等于0.1(1+DN)米，并不
大于0.3米。 二、沟槽的回填 1、管道安装完毕后，应尽快试压回填，回填前应排干沟槽内积水，进行管道严密性试验。管道防腐，应按隐蔽工程检查验收合格后方可填土（管道防腐另见管道防腐说明书）。 2、回填时，在管道两侧和管顶0.5米以上的回填土，应采用原土（当原土为流砂、亚粘土、石块、冻土等应考虑换土），回填土中不得掺有碎块、石块和大于100毫米的坚实土块，管道两侧应同时对称回填，并严格分层夯实，压实系数0.94，且不得损坏管子的防腐层，沟槽其余部分也应分层夯实，压实系数0.94，并应符合“建筑安装工程施工及验收规范”的有关要求，分层夯实时，其虚铺厚度按下列固定考虑。 采用动力打夯机械时，不大于0.3米。、 采用人工打夯时，不大于0.2米 3、位于管道或其他构筑物下的管道回填要求应根据设计特殊要求执行。 4、沟槽开挖示意图。
目录 1、阀门检验、试验工艺 2 2、工业管道伴热管施工工艺 6 3、工业管道化学清洗工艺导则 9 4、工业管道系统气密试验工艺 13 5、工业管道强度、严密性试验工艺 16 6、工业管道脱脂工艺 21 7、工业管道系统冲洗与吹扫工艺 25 8、工业管道支吊架预制安装工艺 28 9、埋地钢制工业管道防腐工艺34 10、埋地钢制工业管道施工工艺39 11、热力管道预制安装工艺46 12、压力管道安装工艺导则48 13、压力管道阀门安装工艺导则57 14、压力管道绝热工程施工工艺导则61 15、压力管道涂漆防腐工艺导则66 16、压力管道仪表及仪表管道安装工艺71 17、压力管道支吊架制作安装工艺导则76 18、中低压工业管道安装工艺79 19、中低压工业管道预制工艺85 20、压力管道焊接工艺导则92 21、碳钢管道焊接工艺导则96 22、手工电弧焊焊接工艺规程100 23、手工钨极氩弧焊工艺规程107 24、压力管道自动焊焊接工艺导则114
1 范围 本标准适用于工业管道、公用管道用金属阀门的检验和试验。设计文件和顾客对阀门检验和试验另有要求时，应按要求进行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单(不含勘误的内容)或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 50235—97 《工业金属管道工程施工及验收规范》 HG 20225—95 《化工金属管道工程施工及验收规范》 SH/T 3064—2003《石油化工钢制通用阀门选用、检验及验收》 SH/T3517-2001 《石油化工钢制管道工程施工工艺技术规程》 SH 3518 -2000 《阀门检验与管理规程》 3 施工准备 3.1 阀门试压站 3.1.1 阀门检、试验应有独立的工作场地，如待试压件存放区、试压区、试压成品(合格品)区和不合格品区； 3.1.2 试压厂房内通风、照明良好； 3.1.3 阀门试压站应由健全的操作规程和管理制度。 3.2 主要施工设备、机具 3.2.1 主要施工设备 阀门试压机或电动试压泵、手动试压泵、小型空压机。 3.2.2主要机具 15T、30T、100T千斤顶、经计量合格的压力表、活动扳手、呆扳手、倒链、管钳、螺丝刀等 3.2.3 主要工具：阀门试压器具 3.2.4 消耗材料 各种石棉橡胶板、胶皮、钳板、各种盘根。 4 施工工艺 4.1 检验试验程序见图1。
避雷器安装施工作业指导书1 施工准备
} 2 操作程序 工艺流程图 施工准备支架底座安装避雷器装置就位安装结束 操作方法 施工准备 （1）应事先对避雷器外观检查合格后方可安装。 （2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。 （3）提前向线路临管单位运输部门提报封闭要点施工计划。施工前应将作业车停放在需作业区间的邻近车站。 、 （4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。作业人员应经考核，合格后方可上岗作业。 （5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。 避雷器安装 （1）司机接到封闭线路命令后，听从车站值班人员指挥，启动作业车运行至施工地点。 （2）停车后，底座安装人员下车，一人系安全带，带小绳上杆，扎好安全带，放下小绳，地面人员将底座扎牢。 （3）再上杆1人系好安全带，杆上一人拉绳，将底座提至安装位置。 （4）两人配合，按设计要求将支架安放轨面2米高处。先把连接螺栓穿入预紧上，用水平尺量测避雷器支架表面的水平度，保证支架的水平。支架调平后，一人扶住，另一人用呆扳手紧固，并用力矩扳手检测达标。 （5）将避雷器本体吊装上去，将避雷器底座安装到托架上。 （ （6）将计数器安装在托架上。（路基计数器安装在田野侧，桥梁上安装在线路侧） （7）连接避雷器与柱式绝缘子脱离器采用35平方毫米软编织镀锡铜线，至接触网上用电连接线为RTJ-95，距定位悬挂约3米左右，上行接触网电连接安装于小里程侧，下行与上行相反，计数器引线35平方毫米铜缆。 图示：
1目的 指导河北建投上板城2×350MW超临界热电联产工程循环水管道安装施工，规范施工 工艺，控制施工质量，确保安全施工。 2适用范围 本施工方案适用于河北建投上板城2×350MW超临界热电联产工程循环水管道的安 装。 3编制依据 3.1《电力建设施工质量验收及评价规程》第5部分：管道及系统（DL/T5210.5-2009）3.2《电力建设施工质量验收及评价规程》第 7部分：焊接（DL/T5210.7-2010） 3.3《电力建设施工质量验收及评价规程》第8部分：加工配置（DL/T5210.8-2009）3.4《火力发电厂焊接技术规程》DL/T869-2012 3.5《电力工程建设标准强制性条文实施手册》（2011年版） 3.6《电力建设安全健康与环境管理工作规定》[2003]168号 3.7《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-2014 3.8《钢结构工程施工质量验收规范》 GB50205-2001 3.9《工业金属管道工程施工及验收规范》 GB50235-2010 3.10《火力发电厂水工设计规范》 DL/T5339-2006 3.11《给水排水管道工程施工及验收规范》 GB50268-2008 3.12循环水管道布置安装图（F872S-S0203） 4作业项目概述 河北建投上板城2×350MW超临界热电联产工程循环水管有D2220×12、D1820×10、D1220×9、D820×9、等规格的焊接钢管和弯头、三通等管件；单节管道最大长度12米，最大重量8.7t，管道及管件采用Q235B钢板进行焊接制作。本工程循环水管采购成品螺旋焊管，工厂内加工成9m或12m长左右的管段。安装主吊机械采用50t履带吊；使用25t载重汽车现场倒运，25t汽车吊配合倒运卸车。 计划：2015年10月31日前，完成厂区循环水管的安装工作。 工程量：循环水管道总重量900t左右。 目标：确保工程无质量安全事故，力争工程验收一次合格率100%。 5作业准备 5.1施工技术准备 5.1.1施工图纸齐全
管道检测作业指导书 The manuscript was revised on the evening of 2021
1、试验项目名称 CCTV管道检测 2、编制目的 为了确保项目实施工作的顺利进行，保证CCTV检测和潜望镜检测能够达到理想的效果和目标，特制定本作业指导书。 3、适用范围 本公司CCTV和潜望镜检测部的全体成员； 需使用CCTV检测仪器和潜望镜检测仪器的相关工作； 4、检测依据 01中华人民共和国行业标准《城镇排水管道检测与评估技术规程》CJJ 181-2012 02中华人民共和国行业标准《城镇排水管渠与泵站维护技术规程》CJJ 68-2016 5、管道检测前的准备及管道检测基本程序 现场检测人员的数量不得少于 2 人。 管道检测应按下列基本程序进行：①接受委托---②现场踏勘---③检测前的准备---④现场检测---⑤内业资料整理、缺陷判读、管道评估---⑥编写检测报告。 按照要求收集待检测管道区域内的相关资料，组织技术人员进行现场踏勘，掌握现场情况，制定检测方案，做好检测准备工作。 管道检测前应搜集下列资料： （1）已有的排水管线图等技术资料； （2）管道检测的历史资料； （3）待检测管道区域内相关的管线资料； （4）待检测管道区域内的工程地质、水文地质资料； （5）检测所需的其他相关资料。
现场踏勘应包括下列内容： （1）察看待检测管道区域内的地物、地貌、交通状况等周边环境条件； （2）检查管道口的水位、淤积、和检查井内构造等情况； （3）核对检查井位置、管道埋深、管径、管材等资料。 检测方案应包括下列内容： （1）检测的任务、目的、范围和工期； （2）待检测管道的概况（包括现场交通条件及对历史资料的分析）； （3）检测方法的选择及实施过程的控制； （4）作业质量、健康、安全、交通组织、环保等保证体系下具体措施； （5）可能存在的问题和对策； （6）工作量估算及工作进度计划； （7）人员组织、设备、材料计划； （8）拟提交的成果资料。 现场检测程序就符合下列规定： （1）检测前应根据检测方法的要求对管道进行预处理； （2）应检查仪器设备； （3）应进行管道检测与初步判读； （4）检测完成后应及时清理现场、保养设备。 管道缺陷的环向位置应采用时钟表示法。缺陷描述应按照顺时针方向的钟点数采用4位阿拉伯数字表示起止位置，前两位数字应表示缺陷起点位置，后两位数字应表示缺陷终止位置。如当缺陷位于某一点上时，前两位数字应采用00表示，后两位数字表示缺陷点位。 管道缺陷位置的纵向起算点应为起始井管道口，缺陷位置纵向定位误差应小于。
避雷器试验作业指导书与试验标准 2016年12月6日
目录 第一章总则 (2) 第二章引用标准 (3) 第三章检修工作准备 (4) 第四章检修试验作业 (16) 第五章检修报告编写及要求 (27) 第六章检修工作的验收 (28)
第一章总则 第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本规范。 第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。 第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。 第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。
第二章引用标准 第五条以下列出了本规范应用的标准、规程和导则，但不限于此。 GB7327－1987 交流系统用碳化硅阀式避雷器 GB11032－2000 交流无间隙金属氧化物避雷器 GB2900.12－1989 电工名词术语避雷器 GB50150－1991 电气装置安装工程电气设备交接试验标准 GB/T16927.1－1997 高电压试验技术第一部分：一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范 DL/T596－1996 电力设备预防性试验规程 DL/T804－2002 交流电力系统金属氧化物避雷器使用导则 DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器 Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范 GB 5 0150-2006 电气装置安装工程电气设备交接试验标准 国家电网公司《变电站管理规范》（试行） 国家电网公司《电力生产设备评估管理办法》 国家电网公司《110(66)kV～750kV避雷器技术标准》 国家电网公司《110(66)kV～750kV避雷器运行管理规范》 国家电网公司《110(66)kV～750kV避雷器技术监督规定》 国家电网公司《预防110(66)kV～750kV避雷器事故措施》 第三章检修工作准备
国电汉川电厂三期扩建工程﹕#5机组安装工程凝汽器穿管作业指导书 目录 1.编制目的 (1) 2.编制依据 (1) 3.工程概况 (1) 4.资源配置 (2) 5.施工程序及方法 (3) 6.作业质量标准及检验要求 (7) 7.强制性条文要求 (8) 8．安全文明施工措施 (9) 9.凝汽器安装危险源的辨识及控制措施 (10) 10.凝汽器安装影响环境因素及控制措施 (15) 11．生产安全事故应急救援预案 (16)
凝汽器穿管作业指导书国电汉川电厂三期扩建工程﹕#5机组安装工程 1、编制目的 为了提高凝汽器的安装工艺和质量，加强施工工序过程控制。特编制凝汽器安装作业指导书。该作业指导书规定凝汽器安装的工艺要求和施工方法，明确其质量标准，确保凝汽器安装圆满达到各项质量标准，并说明完成该项目所需的资源配置、工期目标、配备的工机具，应注意的安全事项，适用于汉川三期电厂凝汽器的安装工作。 2、编制依据 2.1 上海电气凝汽器安装图纸及说明书 2.2 《电力建设施工及验收技术规范》（96版） 2.3 《电力建设施工质量及评价规程》汽机篇DL/T5210.2-2009 2.4 《电力建设施工质量及评价规程》焊接篇DL/T5210.7-2009 2.5 《电力建设安全工作规程》火力发电厂部分DL5009.1-2002 2.6 《火电施工质量检验及评定标准》（焊接篇） 2.7 《电力建设安全健康与环境管理工作规定》 2.8 中华人民共和国工程建设标准强制性条文电力工程部分《汽机分册》（2009年版） 2.9 《中国国电集团绿色火电厂建设指导意见》 2.10 《火电机组洁净化安装管理规定》 2.11 《电力建设安全工作规程》 3、工程概况 汉川电厂三期#5炉凝汽器由上海电气设计生产，型号N-58000，为双背压、双壳体、对分单流程表面式，总重为1076吨。
室内排水系统作业指导书 编制 审核 中铁十二局集团建安公司广州大学城机电安装项目部 2004年10月25日
排水管道安装工艺 本标段设计所采用的UPVC排水管（包括UPVC芯层发泡排水管）（粘接连接）、ABS排水塑钢管、内涂塑镀锌钢管（沟槽式连接）、HDPE塑料管（电熔连接）、卡箍式离心排水铸铁管（卡箍连接）等排水管道详见排水管道安装工艺流程图8.3.2.5。 1、室内UPVC排水管（包括UPVC 芯层发泡排水管）安装方法 （1）主要施工要点 干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口再涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，粘接剂分布均匀，约30～60S即可粘接牢固。粘牢后立即将溢出的粘接剂 擦拭干净。多口粘接时应注意预留口方向,图5 排水管道安装工艺流程图
②蹲便器的安装做法详见图10。 （2）质量标准 1）隐蔽或埋地的排水管和雨水管道在隐蔽前必须做灌水试验，其灌水高度应比低于地层卫生器具的上边缘或底层地面高度，结果必须符合设计和施工规范规定。 2）管道的坡度必须符合设计要求或施工规范规定，详见生活污水管道坡度表132)干管安装：将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口 皂液，套上锁母及U形橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止(一般预留胀缩量为20～30mm)。合适后即用抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。 4)立管在底层和在楼层转弯处应设置立管检查口，其安装高度距地面1m，
目录
1．工程概况 本工程为焦炉系统配套化产工序工艺管道安装工程，我单位主要负责洗脱苯、硫铵及综合供水区域工艺管线安装任务。本区域内管线种类繁多，工艺复杂，交差作业联系紧密。工程中的主要管道有煤气管、粗苯管、洗油管、氨水管、低压蒸汽管、过热蒸汽管、循环水、制冷水管、泡沫管、硫铵母液管、浓硫酸管道等20余种介质管道，这些管道由于其输送介质多为易燃、易爆或有毒危险品，虽然其设计压力和设计温度不是很高，但因其介质的原因而对管道的安装要求较高，尤其是对于焊接质量的要求高。在施工过程中要达到合格的焊接质量，必须严格遵守和执行焊接施工技术规范和标准，按照制定的焊接作业指导书和焊接工艺卡进行焊接作业，防止管道出现跑、冒、滴、漏的现象发生。 根据设计说明，本工程工艺管道主要施工技术参数如下：
本工程焊接施工执行的规范和标准及技术文件： 《工业金属管道工程施工及验收规范》GB50235-97 《压力管道规范工业管道》GB/～6—2006 《压力管道安全管理与监察规程—工业管道》TSG D0001-2009 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《工业企业煤气安全规程》GB6222-2005 2．人员要求 焊接专业技术负责人由具有一定专业技术水平和丰富实践经验的工程师（或技师）及以上职务的焊接技术人员担任，全面负责工程焊接技术和质量管理以及焊接质检员、焊工的资格审核等工作。负责编制焊接作业指导书，拟定技术措施，并向有关人员进行技术交底，解决焊接技术问题，组织焊接工艺评定，参与重要管道和部件的质量验收工作；记录、检查和整理焊接资料和技术文件，指导焊接质检员和焊工的工作。 焊接质量检查人员应根据技术规范、设计文件、焊接技术措施对现场焊接工作进行全面检查和监督，并有权停止违反有关规范和技术文件要求的焊接作业。确定焊缝受检部位，评定焊接质量，签发检查文件。检查焊工合格证件，对焊接质量经常不合格者，有权停止其焊接工作。 施工技术人员应熟悉其所负责部分待焊材料的材质、工作介质和工作条件，以便焊工选择正确的焊接材料和工艺。 焊接检验人员应根据焊接质量检查人员确定的受检部位进行检验，及时评定焊缝质量，填发、整理和保管检验记录。 从事焊接作业的焊工必须是取得了焊工合格证书的焊工。如中断焊接作业达三个月的，应在上岗前进行模拟考试，合格者方可上岗。 3．焊接材料和设备 工程中所用的母材和焊接材料（常用焊接材料为焊条、焊丝、钨棒，氩气、氧气、乙炔气和焊剂）质量应符合国家和电力部相关标准，并具备出厂质量合格证书，或质量合格的复验报告。对甲方所供材料和设备的焊接质量应作仔细检查，不合格的要及时通知业主或制造厂并要求其返修或更换。 施工所用焊接设备必须具有参数稳定、调节灵活、满足焊接工艺要求和安全可靠的性能；进行焊后热处理的设备应读数准确，调节灵敏。 施工现场必须建立严格的焊接材料保管、烘干和领用制度，并由专人负责，要求做到记录准确（常用焊条烘焙温度见焊接作业指导书）。焊材保管必须按不同类型、型号、牌号、规格分别存放，做到标记清楚。仓库要通风良好、干燥、以防焊条、焊剂受潮变质。焊材入库或领用必须做好批号、牌号、规格等标记移植，质量证明书应妥善保存以便备查。 焊条应随用随取，不得将烘烤过的焊条放在地上、铁板上及工件上，应装入保温筒；隔夜必须将焊条收藏好，防止受潮变质。碱性焊条次日使用，应重新烘烤，一般烘烤不得超过三次。过期、变质的焊条（如焊条头锈蚀严重，药皮脱落等），不允许用于管道和重要结构的焊接。
目录 1 编制依据 2 工程概况 3 施工条件 4 施工工序及方法 5 施工主要工器具 6 质量保证措施 7 安全预防措施 8 环境控制措施
1 编制依据： 1.1 东方汽轮机厂提供的汽轮机图纸及相关技术资料； 1.2 《火电施工质量检验及评定标准》（汽机篇）1998年版； 1.3 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-92； 1.4 《电力建设安全工作规程》（火力发电厂部分）DL 5009.1-2002； 1.5 《#5机组施工组织总设计》及《汽机专业施工组织设计》； 1.6 公司质量保证手册及质保体系文件。 2 工程概况： 鹤壁三期2×600MW机组工程＃1汽轮机为东方汽轮机厂生产的N600-24.2/538/566型单轴、三缸、四排汽、超临界、一次中间再热式汽轮机,额定功率600MW。 机组高、中压缸为合缸结构，内外双层缸布置，中部进汽，高中压部分汽流方向相反，以减小转子轴向推力。高中压缸隔板固定在缸体持环上。低压缸分高、低压部分，内外双层缸，采用双层缸双流结构，布置，分别用HIP、ALP、BLP表示。汽机侧用T表示，发电机侧用G表示；从汽轮机向发电机看，左侧用L表示，右侧用R表示。 汽轮机本体部分设备：高中压缸、低压A缸、低压B缸、前轴承箱、中间轴承箱、转子及隔板、轴封等,皆以散件供货.其中高中压缸分为内、外缸,分别以上、下半缸形式供货；低压缸分内外缸,内缸也为上下缸形式,外缸则上下半缸又分成汽机侧、中箱前侧、中箱后侧、电机侧四部分,现场拼装.汽轮机转子由高中压转子、低压A转子、低压B转子联结组成,支承在六只轴承上。 主要技术参数 型式：单轴、三缸、四排汽、超临界、一次中间再热式汽轮机 额定转速： 3000r/min 额定功率： 600MW 额定主汽压力：24.2MPa 额定主汽温度：538℃
管道安装作业指导书 一、给排水管道安装施工工艺流程图: 熟悉图低与有关技术资料 施工测量放线 沟槽开挖及管沟砌筑 配合土建留孔洞及预埋铁件 管件加工制作 支架制作及安装 管道预制及组装 管道敷设及安装 管道与设备连接 自控仪表及其管道安装 试压及清(吹)洗 防腐与保温 调试与试运转交工验收 二、普通给排水管道施工得一些主要过程得基本施工方法及要求: (一)沟槽开挖、支撑与回填得施工方法及要求 1 沟槽开挖 1、1放线:根据工管部门技术交底得管道管沟开挖宽度,在测量人员测放得管沟中线两侧测放开挖边线,并用白灰作出标识;
1、2设置高程及中线控制点:在管线得拐点处、以及直线段每5-10米(压力管道不大于15米),作一高程及中线控制桩。 1、2、1控制桩可用方木制作,截面宜为4*4cm,长50cm,打入土层后,地面露出长度为10-15cm。 1、2、2控制桩必须稳固,不被扰动,最好有保护措施。控制桩中心1、0米范围内得土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除; 1、3确定开挖深度:根据测量员交底得测量结果,对照施工图,计算出每个桩点处沟槽相对桩基线下降深度,将其结果记录在记录本上,并用红色漆标记在控制桩上; 1、4沟槽人工开挖 1、4、1根据土质得性质,由作业人员自行选择合适得开挖工具; 1、4、2随时用钢卷尺检测沟槽得开挖深度与沟底宽度。若要求放坡开槽时,应提前制作坡度板,坡度板应具有一定刚度且不易变形得材料制作,并设置牢固,一般将坡度板做成钝角三角形,钝角得角度与沟槽得开口角度一致,与沟槽接触得一边得杆件长度不小于80cm,相邻杆件不小于30cm,钝角对应边为支撑杆,其两端与另两边杆件中任意位置连接(最好在两端),应保证三个杆件连接好后其角度固定不变; 1、4、3开挖得土方,可堆置在沟槽两侧,但不得影响建筑物、各种管线与其它设施得安全,同时不得掩埋消火栓、管道闸阀、雨水口、测量标志与各种地下管线得井盖,并不得防碍其正常使用; 1、4、4堆土高度不宜超过1、5米,且距槽边缘不宜小于0、8米; 1、4、5当开挖深度接近设计深度(一般应高于设计高程10cm以上)时,应在沟壁内设置与设计沟底高程平行得高程控制桩(如20cm 或50 cm高程控制桩);
1 适用范围 1.1 概述 山东万国太阳食品包装材料有限公司 PM26安装工程蒸汽、压缩空气管道安装施工 图纸由中国轻工业长沙工程有限公司设计。 本工程蒸汽管道材质为20#, DN600管线185 米，DN300管线624米，DN200管线903米。压缩空气分为仪表用气和工艺用气，管线 材质为304不锈钢，DN300管线长度约896米，DN250管线长度约672米。蒸汽管道、 压缩空气管道都属于压力管道。 1.2 主要工作量 管道材质、管路代号、管件及阀门型号详见工艺流程图和材料。 2 编制依据 现场设备、工业金属管道焊接施工及验收规范》 (GB50236-98) 2.6《管道支吊架技术规范》(GB/T17116.1-1997) 2.7 《管道支吊架管道连接部件》 (GB/T17116.2-1997) 3 材料检查与验收 材料的检查与验收是工程实体安装的第一步。 用于该工程安装的材料必须要经过严 格的检查与验收，严禁不合格的材料用于工程实体安装，确保工程质量。检查验收由业 主和施工单位共同进行。 3.1 管子、管件、阀门和焊接材料必须具有制造厂的质量证明文件，有关指标符合设计 或现行国家、 行业制造技术标准。没有质量证明文件或质量证明文件不全的材料不得验 收。质量证明文件要求如下： 3.1.1 管子必须具有： 3.1.1.1 供货厂家名称或印记。 3.1.1.2 管子生产标准号。 3.1.1.3 管子的钢号。 3.1.2 管件： 3.121供货厂家名称或印记 3.122管件生产标准号。 2.1 中国轻工业长沙工程有限公司图纸。 2.2 工业设备及管道绝热工程设计规范》 GB50264-97) 2.3 工业设备及管道绝热工程验收规范》 GBJ50126-2008) 2.4 工业金属管道工程施工及验收规范》 (GB50235-2010) 2.5
印度满汉凝汽器组合安装工艺指导书Technological specification for assembly and installation of condenser in MaHan, India 编制 Prepared 审核 Reviewed 批准 Approved 哈尔滨汽轮机厂辅机工程有限公司 Harbin Turbine Works Auxiliary Equipment Project Co. Ltd. 2010年9月 September，2010
目录 1. 适用范围 2. 编制依据 3. 设备简介 4. 施工应具备的条件 5. 施工主要机具及材料 6. 凝汽器组合安装方案 7. 质量标准及工艺要求 8. 成品及半成品保护要求 9. 应注意的质量问题 10. 应提供的质量记录和验收级别 11. 质检计划 12. 安全文明施工要求 13. 作业过程中人员的职责分工和权限 14. 施工安全控制计划表 15. 凝汽器组合安装重点工艺 16. 焊接奥氏体不锈钢管的焊接工的资格测试 17. 装在箱子/木架内的热交换管子（HE管）的储存和内部运输 18. 凝汽器的转运、储存技术规范 19. 附表
1 适用范围 本作业指导书仅适用于哈尔滨汽轮机厂辅机工程有限公司所设计与生产的满汉项目凝汽器运输、储存以及在电厂的组合安装。 2 编制依据 2.1《电力建设施工及验收技术规范》（汽轮机组篇）DL5011—92 2.2《火电施工质量检验及评定标准》（汽机篇）1998版 2.3《电力建设安全工作规程》（火力发电厂部分）DL5009—2002 2.4《电力建设安全健康与环境管理工作规定》2002版 2.5电力设计研究院提供的设计图纸、说明书 2.6 N-35000-4型凝汽器说明书及有关的图纸资料 2.7质量、环境和职业健康安全管理制度汇编 2.8汽机专业施工组织设计 2.9《凝汽器加工装配技术条件》 B/Z32.4-1999 2.10《电力建设工程施工技术管理制度》，电力工业部电力建设总局，1980 2.11《电力建设消除施工质量通病守则》，电力部建设协调司，1995 2.12《中华人民共和国工程建设标准强制性条文（电力工程部分）》，中国电力出版社，1995 3.设备简介 凝汽器为哈尔滨汽轮机厂辅机工程有限公司生产的N-35000-4型双壳体、双背压、双进双出、单流程、表面式、横向布置的凝汽器，由高压凝汽器和低压凝汽器组成。 3.1 主要技术参数 凝汽器在额定工况下的工作参数： 型号：N-35000-4 冷却面积：35000m2 冷却水量：69858m3/h

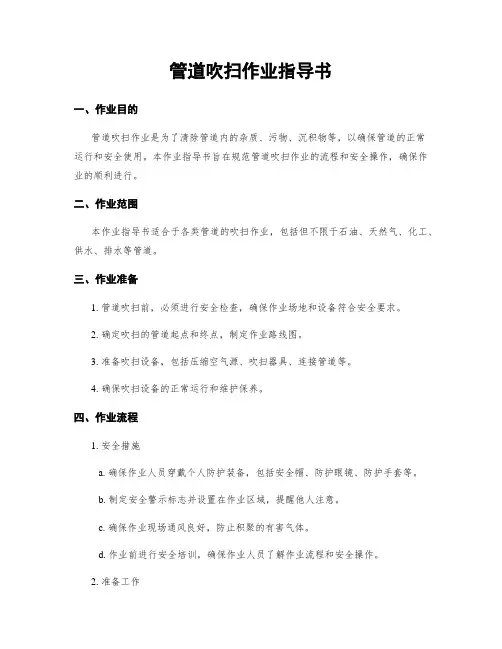

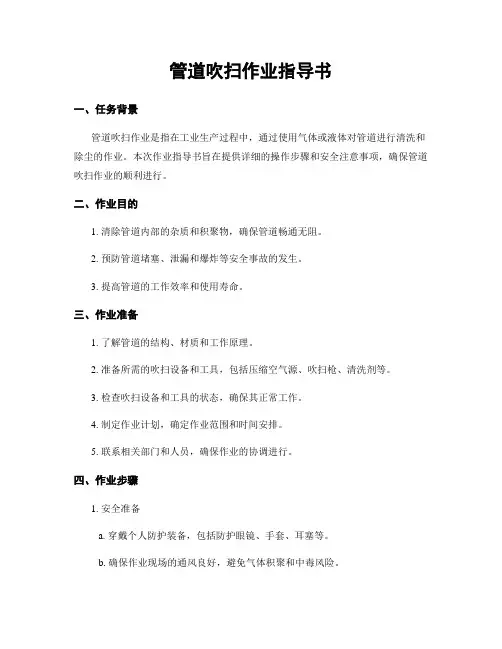

【管道吹扫指导书】 编制：管道吹扫作业指导书 （通用） 1 主题内容与适用范围 本规格适用于工业金属管道的吹扫。本指导书对压力管道的吹扫过程所必须遵循的工艺规则作了具体的规定。以确保管道系统的吹扫质量。 2 引有标准及参考资料 2.1 GB50235-2010《工业金属管道工程施工及验收规范》 3 工艺过程 3.1 一般规定 3.1.1 管道系统强度试验合格后，或气压严密性试验前，应先分段进行吹扫。 3.1.2吹扫方法应根据管道的使用要求，工作介质及管道内的脏污程度确定。 3.1.3 系统吹扫前应先绘完整的吹扫流程图，图上应详细的标明每一条系统的吹扫次序，吹扫介质引入口、吹出口、应拆、装的部件、临时盲板加设位置等，吹扫以前必须组织吹扫人员熟悉整个吹扫流程。吹扫的程序一般应按先主管，后支管，最后疏排管道的次序依次进行。 3.1.4 吹扫方法应根据对管道的技术使用要求，工作介质及管内表面的脏污程度决定，工作介质为气体的管道或不允许进行水冲洗的管道，一般用压缩空气进行吹扫；蒸汽管道应以蒸汽吹扫；非热力管道不得用蒸汽吹扫。对特殊要求的管道，应按设计文件规定采用相应的的吹扫方法。
【管道吹扫指导书】 3.1.5 吹前应对系统内的仪表的加以保护，并将有碍吹扫工作的孔板、喷嘴、滤网、节流阀及止回阀芯等部件拆除，妥善保管，待吹洗后复位。 3.1.6 对不允许吹洗的设备及管道应与吹扫系统用盲板加以隔离（若有闪门也不推荐用关阀门的办法隔离）。 3.1.7 吹扫前应考虑管道支吊架的牢固程度，特别就注意临时装设的介质引入管和吹出管一定要固定牢靠。 3.1.8 吹扫时管内应有足够的吹洗介质的流量，吹洗压力不得高于工作压力，吹扫流速也不得低于工作流速，当用气体吹扫时，流速一般不小于20m/s。3.1.9 吹扫时除有色金属外，应用锤（不锈钢管用木锤或紫铜小锤）敲打管子，对焊缝、死角、管底部应重点敲打。但不得使管道表面产生麻点和凹陷。 3.1.10 吹扫后管子里还可能留存脏物时，则应用其他方法补充吹扫。 3.1.11 管道吹扫复位时，应由施工单位会同建设单位共同检查，并填写《管道吹扫及清洗记录》，《隐蔽工程（封闭）记录》。 3.2 蒸汽吹扫 3.2.1 蒸汽管道应用蒸汽吹扫，非蒸汽管道如空气吹扫不能满足要求时，也可用蒸汽吹扫。但吹扫时应考虑管道结构能否承受高温和热膨胀因素的影响，蒸汽吹扫工作除执行3.1中的一般规定外，尚应作好如下工作，特别是高压管道更应认真执行。 a) 试压合格后，拆除一切临时支撑，若有弹簧支架尚应拆下临时卡板，并调整至冷态负荷值。 编制：
目录 1.工程概况 2.施工前应具备的必要条件 3.施工机械及工器具配置 4.劳动力配置 5.质量目标 6.施工工序及施工方法 7.工序质量及工艺标准 8.职业健康安全目标 9.作业危险点分析及控制措施 10.安全文明施工及环境保护目标 11.环境因素分析及控制措施 12.成品保护措施 13.施工完成后应交付的资料
1．工程概况 1.1施工地点及名称、范围 本施工方案适用于大唐柴窝堡风电场一期49.5MW工程110kV升压站中的氧化锌避雷器安装。主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。 1.2工程特点 本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用HY1.5W5-72/186W 型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 1.3编制依据 1.3.1《大唐柴窝堡风电场一期49.5MW工程110kV升压站施工组织设计》 1.3.2施工图《110kV屋外配电装置》 1.3.3施工图《主变压器及其各侧引线安装》 1.3.4《电气装置安装工程避雷器安装及验收规范》(GBJ 147) 1.3.5 《电力建设安全管理规定》2005年版 1.3.6 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003） 1.3.7《输变电工程达标投产考核标准》 (2005年版) 1.4主要工作量 安装区域规格型号安装数量主变110kV侧中性点Y1.5W-72/186 1台 110kV屋外配电装置Y10W-102/266W 9台 2．施工前应具备的必要条件 将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。 2.1施工图及技术资料文件齐全。 2.2作业指导书及相关技术、安全措施准备完毕并批准使用。 2.3施工用电满足施工要求。 2.4工器具准备齐全，满足施工要求。 3．施工机械及工器具配置
1、适用范围 本作业指导书适用于reCulture生活垃圾资源再生示范厂垃圾焚烧发电工程项目凝汽吊装、安装。 2、编制依据 2.1青岛捷能汽轮机集团股份有限公司的设计图纸。 2.2DL/T5210.2-2009 《电力建设施工质量验收及评价规程》第3部分：汽轮机组篇。 2.4《reCulture生活垃圾资源再生示范厂垃圾焚烧发电安装工程施工组织总设计》。 3、作业项目概述 本作业项目为1台单道单流程式凝汽器安装工作。 队长：王学峰 班长：陈素真 施工人员：（不少于6名） 人员结构框架： 5、作业条件 5.1使用的机械和工机具处于正常状态； 5.2设计文件和相应的制造文件、图纸满足作业要求； 5.3相关材料和设备已到位，质量和数量满足施工要求； 5.4测量器具检测合格，且在有效期内。 5.5施工道路畅通，照明满足要求； 5.6安装前进行技术/安全/环境交底，明确安装工艺流程、安全措施和质量要求； 5.7各部位见证资料齐全并签字有效； 6、作业顺序 基础验收→凝汽器弹簧底座安装→凝汽器吊装→凝汽器就位找平找正→凝汽器水
压试验→凝汽器二次灌浆→凝汽器清扫、封闭。 7、作业方法 7.1设备基础 7.1.1复核基础中心线、标高，偏差不得大于10mm；且基础表面清理干净； 7.1.2凝汽器就位之前，先根据设计图纸检查凝汽器基础及洞口尺寸并将凝汽器的纵横中心线标示到凝汽器基础上，根据这中心线划出凝汽器支座的中心线。 7.1.3根据到货设备的实际尺寸及基础布置图，布置垫铁（规格100×210mm），放置垫铁的混凝土表面应凿平，与垫铁接触密实，垫铁放上后无翘动现象。 7.1.3凝汽器就位：就位之前，应先将凝汽器热井临抛至安装位置，便于与就位后的壳体连接。 7.1.4凝汽器找正：基础凿平划线，使台板就位，接触良好，在壳体四角用千斤顶顶起壳体，四角顶升速度要保持一致，检查上部颈口与排汽口，应调整到使两个口对齐为止，打紧基础垫铁，凝汽器找正完毕后，在四周用[14槽钢支撑进行热井与壳体的连接。7.3凝汽器与汽缸连接 7.3.1凝汽器与汽缸连接时，凝汽器应处于自由状态，不应该有歪扭和偏斜或受到其它物体的障碍，检查凝汽器四周不得与低压缸有顶死情况，在凝汽器与汽缸连接前，任何管道不得与凝汽器进行最终连接。 7.3.2凝汽器与汽缸连接过程中，不允许破坏汽轮机的定位或附加给汽缸额外应力，连接工作应在低压缸负荷分配合格后，汽缸最终定位后进行。 7.3.3焊接工艺应符合焊接规程的要求，应制定防止焊接变形的施焊措施。施焊时应用百分表监视汽缸台板四角的变形量，当变形大于0.1毫米时暂停焊接，待恢复常态后再续焊，接口可以加钢板贴焊，其上口突入排汽缸内的部分，一般不应超过20—50毫米。 7.3.4.凝汽器与汽轮机排汽口的焊接工作应予以重视，若焊接进行的不好，将会破坏汽缸的中心。为此焊接时应做好下列措施： 7.3.4.1用合象水平仪测量好汽缸纵面与横面水平，并作好记录，在焊接过程中应保持水平不变。 7.3.4.2低压缸台板垫铁安装好，台板固定销子打好，台板滑动面无间隙，焊接完毕也不应出现间隙。 7.4凝汽器水侧应做严密性水压试验，允许用循环水试验（直接冲压），充水时必须放净
1. 目的与适用范围 1.1 目的 为规范和指导管道安装施工操作,编制本作业指导书。 1.2 适用范围 本指导书描述适用于工业金属管道的安装施工。 本作业指导书替代原 SPI/QM JS ZD GD 001《金属工艺管道施工作业指导书》。 2. 引用标准及编制依据 GB50235-97 《工业金属管道工程施工及验收规范》 GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》 SH3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》
GB50184-93 《工业金属管道工程质量检验评定标准》 3. 工作内容及操作流程 4. 操作程序及技术要求 4.1审图及设计交底 4.1.1 仔细审查图纸,理解设计意图,发现设计问题及时反馈给设计单位,以便设计单位解答及更改。 4.2 材料验收 4.2.1 管道组成件及管道支承件应具有制造厂的质量证明书。 4.2.2 按设计要求核对材料的规格、材质、型号,材料不合格者不得使用。 4.2.3 合金钢管道组成件应采用光谱分析或其他方法对材质进行复查,并应做标记。 4.2.4 材料外观检查:无列纹、缩孔、夹渣、折迭、重皮等缺陷,所有管道直径及壁厚偏差均不得超出相关标准的规定(普通管道外径偏差允许值为±10%DN,壁厚偏差为 +12%, -10% 。
4.2.5 管子、管件的几何尺寸及光洁度应符合各类管道的设计规定要求。法兰密封面平整、光洁、不得有毛刺及经向沟槽。螺栓、螺母的螺纹完整,无伤痕、无毛刺等缺陷, 配合良好。垫片无折损、皱纹等缺陷。 4.2.6 阀门在验收时应进行外观检查,阀门的外观质量应符合产品标准的要求,不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷。 4.2.7 管道支、吊架所用的弹簧,外观构造、尺寸和材质应符合设计规定要求;支吊架弹簧应有制造厂的合格证。 4.2.8 材料验收时要填写高压管件检查验收记录(SPI-GD-02 、高压钢管检查验收(效验性记录(SPI-GD-03 。 4.3 管道预制及弯管制作 管道预制按照 SPI/CM-ZD-GD-003《管道预制作业指导书》执行。 管道弯管加工按照 SPI/CM-ZD-GD-010《管道弯管加工作业指导书》执行。 4.4 管道安装 4.4.1管道安装按下列程序进行: 4.4.1.1管道安装的先决条件 a. 管道安装应在建筑物、构筑物施工基本完成,有关配管的设备及支吊架已就位、固定、找平后进行。
【管道通球工程指导书】版次：A 修改次：1 编制：管道通球作业指导书 （通用） 1、目的 清除管道内的杂物、积液、积污，提高管道输送效率，减少摩阻损失，减少管道内壁腐蚀，延长管道的使用寿命。 2、范围 本指导书适用于公司压力管道安装后和运行过程中的清管通球工序。3、编制依据和引用标准 SY／T6383 1999 长输天然气管道清管作业规程 SY／T6148-1995 输油管线清管作业规程 SY／T0533-94 清管设备设计技术规定 GB50251-2006 输气管道工程设计规范 GB50253-2014 输油管道工程设计规范 SY0401-98 输油输气管道线路工程施工及验收规范 4、作业内容和要求 管道建设完成以及投入运行一段时间后，应进行清管作业，清除施工时以及管道运行中遗留在管内的焊渣、铁锈、泥砂、水或其它杂物，以防止阻塞阀门，损坏设备，污染介质或产品。新建管道试压前的清管通球作业(介质为压缩空气)，通球次数应在2次以上。 4.1压力管道清管的准备工作 4.1.1管道状况调查 调查内容包括管道规格、长度、安全工作压力、相对高程差、穿越和跨越情况以及使用年限，管道弯头、斜口、变形、中间阀室、支线、三通，地貌特殊状况等。已投入运行的管道应根据一段时期的运行参数，对管线进行分析，计算出当量直径。
【管道通球工程指导书】版次：A 修改次：1 4.1.2收、发清管球站场调查 调查收、发球筒，阀门、仪表，放空管、排污管以及周围环境状况。 4.1.3其它调查 调查管道的历次清管记录，管道的目前输气流量、日输气量、管道工作压力、输送压差以及输送效率等。 4.2编制清管方案。 4.2.1管道基本状况描述 根据清管前的调查结果编写。 4.2.2清管球的选择 4.2.2.1清管球的直径 管线的公称直径小于或等于lOOmm时，宜用实心清管球，管径大于lOOmm 时，宜用实心清管球。实心清管球的外径宜为管内径的1.01～1.02倍，空心清管球的外径宣为管内径的1.01～1.03倍。 4.2.2.2清管球充压介质及压力 清管球充压介质应保证在使用及储存中不发生冻结。清管器壳体内充液压力宜使外径等于相应管道内径的1.05倍。 4.2.3清管段起终点最大压差的估算 最大压差根据管道的地形高差、污水状况、启动压差、目前输气压力差、历次清管记录等估算，近似计算公式为：P=P1+P2+P3 其中：P-最大压差，MPa P1-清管球的启动压差，MPa P2-当前收、发站之间的输气压力差，MPa P3-估算管内最大的积液高程压力，MPa 4.2.4清管始发站输气压力 编制：
2012年第三批改造项目-检修公司220kV线路防雷整治 线路避雷器安装作业指导书 西藏聚源工贸有限公司 2012 年 11月 05 日
目录 一、工程概况： 1、工程简介 2、工程承包范围 3、施工承包方式 4、自然环境 5、交通情况 二、施工组织机构： 1、组织机构关系 2、主要项目负责人及部门职责 三、施工工器具配置： 四、施工保证措施： 1、施工准备 ●技术准备 ●材料准备 ●停电要求 ●其它准备 2、安全保证措施（包括危险点控制及措施、停电设备、工作范围、安全措施、施工工器具是否安全可靠、特殊工种人员是否持证上岗等） 3、质量保证措施（包括应执行的技术文件、技术标准、技术要求，施工计量、检测器具是否有效等） 五、施工方法及进度计划： 1、施工方法 2、施工进度计划 六、安全及文明施工注意事项：
一、工程概况 1、工程简介 2012年第三批改造项目-检修公司220kV线路防雷整治工程，主要包括以下内容：安装老虎嘴～曲哥220kV送电线路、曲哥～夺底220kV线路、乃琼～曲哥220kV线路、夺底～乃琼220kV线路等线路安装线路避雷器58组，45支、可控避雷针31支。 2、工程承包范围 ——施工承包方式：包工包料、包工期、包价款，包安全、包质量、包验收消缺、包竣工验收合格。 ——工作内容：
——自购设备、材料、工具的采购、运输及保管。 ——停电申请手续的办理。 3、施工承包方式 本工程包工和部分包料、包工期、包安全、包质量、包验收消缺、包竣工验收合格。 4、自然环境 本工程全线地形为丘陵、山地。 5、交通情况 本工程主要交通条件一般。 二、施工组织机构 1、组织结构关系 为了有效地对本工程项目的质量、进度、安全、成本、文明施工进行控制，针对本工程的特点，结合本公司实际情况，公司配置了精干的管理及施工人员，组成工程项目部，具体组织关系见下图。 2、组织结构关系
