?各种发电机的工作原理 <一> 发电机概述 发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机已实施出口产品质量许可制度,未取得出口质量许可证的产品不准出口。 <二>发电机的分类可归纳如下: 发电机分:直流发电机和交流发电机 交流发电机分:同步发电机和异步发电机(很少采用) 交流发电机还可分为单相发电机与三相发电机。 <三>发电机结构及工作原理 发电机通常由定子、转子、端盖及轴承等部件构成。 定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。 转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。 柴油发电机工作原理 柴油机驱动发电机运转,将柴油的能量转化为电能。 在柴油机汽缸内,经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合,在活塞上行的挤压下,体积缩小,温度迅速升高,达到柴油的燃点。柴油被点燃,混合气体剧烈燃烧,体积迅速膨胀,推动活塞下行,称为‘作功’。各汽缸按一定顺序依次作功,作用在活塞上的推力经过连杆变成了推动曲轴转动的力量,从而带动曲轴旋转。 将无刷同步交流发电机与柴油机曲轴同轴安装,就可以利用柴油机的旋转带动发电机的转子,利用‘电磁感应’原理,发电机就会输出感应电动势,经闭合的负载回路就能产生电流。 这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出,还需要一系列的柴油机和发电机控制、保护器件和回路。 汽油机驱动发电机运转,将汽油的能量转化为电能。 在汽油机汽缸内,混合气体剧烈燃烧,体积迅速膨胀,推动活塞下行作功。各汽缸按一定顺序依次作功,作用在活塞上的推力经过连杆变成了推动曲轴转动的力量,从而带动曲轴旋转。将无刷同步交流发电机与汽油机曲轴同轴安装,就可以利用汽油机的旋转带动发电机的转子,利用‘电磁感应’原理,发电机就会输出感应电动势,经闭合的负载回路就能产生电流。 ·主磁场的建立:励磁绕组通以直流励磁电流,建立极性相间的励磁磁场,即建立起主磁场。
细说柴油发电机组的工作原理 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。汽轮发电机与汽轮机配套的发电机。为了得到较高的效率,汽轮机一般做成高速的,通常为1500转/分(频率为50赫)或1800转/分(频率为 60 赫)。核电站中汽轮机转速较低,但也在1500转/分以上。高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗,转子直径一般做得比较小,长度比较大,即采用细长的转子。特别是在3000转/分以上的大容量高速机组,由于材料强度的关系,转子直径受到严格的限制,一般不能超过 1.2米。而转子本体的长度又受到临界速度的限制。当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度,运行中可能发生较大的振动。所以大型高速汽轮发电机转子的尺寸受到严格的限制。10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。为此必须加强电机的冷却。所以5~10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技
术。70年代以来,汽轮发电机的最大容量已达到130~150万千瓦。从1986年以来,在高临界温度超导电材料研究方面取得了重大突破。超导技术可望在汽轮发电机中得到应用,这将在汽轮发电机发展史上产生一个新的飞跃。 将机械能转变成电能的电机。通常由汽轮机、水轮机或内燃机驱动。小型发电机也有用风车或其他机械经齿轮或皮带驱动的。 发电机分为直流发电机和交流发电机两大类。后者又可分为同步发电机和异步发电机两种。现代发电站中最常用的是同步发电机。这种发电机的特点是由直流电流励磁,既能提供有功功率,也能提供无功功率,可满足各种负载的需要。异步发电机由于没有独立的励磁绕组,其结构简单,操作方便,但是不能向负载提供无功功率,而且还需要从所接电网中汲取滞后的磁化电流。因此异步发电机运行时必须与其他同步电机并联,或者并接相当数量的电容器。这限制了异步发电机的应用范围,只能较多地应用于小型自动化。城市电车、电解、电化学等行业所用的直流电源,在20世纪50年代以前多采用直流发电机。但是直流发电机有换向器,结构复杂,制造费时,价格较贵,且易出故障,维护困难,效率也不如交流发电机。故大功率可控整流器问世以来,有利用交流电源经半导体整流获得直流电以取代直流发电机的趋势。 同步发电机按所用原动机的不同分为汽轮发电机、水轮发电机和柴油发电机3种。它们结构上的共同点是除了小型电机有用永久磁铁产生磁场以外,一般的磁场都是由通直流电的励磁线圈产生,而且励磁线圈放在转子上,电枢绕组放在定子上。因为励磁线圈的电压较低,功率较小,又只有两个出线头,容易通过滑环引出;而电枢绕组电压较高,功率又大,多用三相绕组,有3个或4个引出头,放在定子上比较方便。发电机的电枢(定子)铁心用硅钢片叠成,以减少铁耗。转子铁心由于通过的磁通不变,可以用整体的钢块制成。在大型电机中,由于转子承受着强大的离心力,制造转子的材料必须选用优质钢材。 类型: 由于一次能源形态的不同,可以制成不同的发电机。 用水利资源和水轮机配合,可以制成水轮发电机;由于水库容量和水头落差高低不同,可以制成容量和转速各异的水轮发电机。 利用煤、石油等资源,和锅炉,涡轮蒸汽机配合,可以制成汽轮发电机,这种发电机多为高速电机(3000rpm)。 此外还有利用风能、原子能、地热、潮汐等能量的各类发电机。 此外,由于发电机工作原理不同又分作直流发电机,异步发电机和同步发电机。目前在广泛使用的大型发电机都是同步发电机。
**电站发电机结构及原理 一、**水电站发电机为三相凸极同步发电机,布置方式采用立轴全伞式、密闭自循环通风空气冷却的形式。 二、发电机主要由定子、转子、下机架、推力轴承及下导轴承、上机架及空气冷却系统、制动和顶起系统、灭火系统、自动化系统等零件组成。 1、三相凸极同步发电机:因转子绕组布置方式(48个磁极) 布置在转子机械体周围(对称挂在转子圆柱上),叫凸极,最重 要的一个原因,机组转速(低转速)的原因。 2、立轴全伞式:机组整体布置卧式或者立式(大中型机组一般 采用立式布置,卧式布置通常用于小型水轮发电机型机组和贯 流式机组。立式水轮发电机按导轴承支持方式又分为悬式和伞 式两种。伞式水轮发电机按导轴承位于上下机架的不同位置又 分为普通伞式、半伞式和全伞式,因酉酬电站机组是立式布置,发电机没有上导,因此为全伞式,所以为立轴全伞式。 3、密闭双路径无风扇自循环通风空气冷却的形式:发电机外部 及定转子端部全部密闭,由上下挡风板及风罩,组成上下对称 的风道,冷却空气由圆盘支架、磁轭、磁极转动时的离心力的 作用形成。由转子中心机械空洞上、下进入转子铁芯,再由转 子进入定子铁芯,带走热量后,经空气冷却器冷却,冷风再由 转子中心机械空洞上、下进入转子铁芯,如此循环,所以叫密 闭自循环通风空气冷却的形式。循环路径为:圆盘支架→磁轭
→磁极→定子→空气冷却器→机坑→圆盘支架。 三、发电机的主要技术参数: 1.发电机型号:SF60-48/9120(水轮发电机组、额定容量60MW、 磁极个数48、定子(焊接正十六边形)外接圆直径9120mm 2.额定容量:60MW/70.59MV A 3.额定定子电压:10.5kV 4.额定定子电流:3881.3A 5.额定励磁电压:340V 6.额定励磁电流:820A 7.额定功率因数:0.85滞后 8.额定频率:50Hz 9.额定转速:125r/min 10.飞翼转速:250r/min 11.绝缘等级:F/F 12.冷却方式:密闭双路径无风扇自循环通风空气冷却系统 13.励磁方式:静止可控硅 14.旋转方向:俯视顺时针 15.定子接线:2Y 四、原理:在水轮机中,水流通过蜗壳的导流作用径向流入导水机构, 将液体动能转化为静压能,再通过叶片将静压能转换为转子的动能,转轮通过主轴与发电机转子联轴,带动转子旋转并切割发电机定子磁力线圈,利用电磁感应原理在发电机线圈中产生高压电,再经过变压
柴油发电机组控系统工作原理 LIXISE 作者: 作者:LIXISE 柴油发电机组控制系统工作原理和算法是相当的复杂,每个电路的设计都有其特定的算法来予以实现。柴油发电机组的控制器系统犹如发电机组的心脏,智能控制系统的使用大大提高了柴油发电机组的运行,保障了柴油发电机组的稳定工作,那么控制系统是通过何种原理和算法来实现呢?柴油发电机组的控制部分,数字式励磁控制器较传统的模拟电路励磁控制器具有精度高,反应快,控制算法适应性强,对于不同特性的电机只要通过调整程序参数就能适应,甚至可以实现更高端的自适应智能控制算法等优点。 一、数字励磁控制器软件实现与算法研究 主要是对数字式励磁控制器的软件和所采用的控制算法进行论述。首先对数字励磁控制器的主程序进行设计,然后对电量参数采集算法和智能励磁控制算法进行研究,并在CPU上进行实现。为了实现精确的数字励磁控制,需要得到实时、精确的电量数据,而要获得实时、精确的电量数据,则需要采用交
流采样方法,并推导出交流采样下各个电量的计算公式,最终编写计算出电量数据的算法程序。交流采样是按一定的规律对被测信号的瞬时值进行采样,再按照一定的数学算法求出被测电量参数的测量方法。下面给出交流电压,交流电流,有功功率,无功功率,功率因素的各种算法中的离散公式。 二、数字式励磁控制器总体设计方案 工作电源:由于微处理器的工作电源要求,我们需要一个5V的稳定直流电源,信号调理电路的运算电路的供电需要一组±12V的直流电源,另外,开关量输出需要驱动继电器,所以需要一个+24V的直流电源,为此我们需要设计一个电源转化模块得到系统正常工作所需的三组DC电源。 三、交流采样锁相环电路 要进行交流采样,通常需要进行同步采样,目前交流采样方式主要有硬件同步采样、软件同步采样和异步采样三种。硬件同步由硬件同步电路向CPU提出中断实现同步。硬件同步电路有多种形式,常见的如锁相环同步电路等。硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。它能克服软件同步采样法存在截断误差等缺点,测量精度高。利用锁相频率跟踪原理实
发电机原理及构造——发电机的励磁系统 众所周知,同步发电机要用直流电流励磁。在以往的他励式同步发电机中,其直流电流是有附设的直流励磁机供给。直流励磁机是一种带机械换向器的旋转电枢式交流发电机。其多相闭合电枢绕组切割定子磁场产生了多相交流电,由于机械换向器和电刷组成的整流系统的整流作用,在电刷上获得了直流电,再通过另一套电刷,滑块系统将获得的直流输送到同步发电机的转子,励磁绕组去励磁,因此直流励磁机的换向器原则上是一个整流器,显然可以用一组硅二节管取代,而功率半导体器件的发展提供了这个条件。将半导体元件与发电机的轴固结在一起转动,则可取消换向器、滑块等滑动接触部分、利用二极管换成直流电流。直流送给转子励磁、绕组励磁。这就是无刷系统。 下面我们以典型的几种不同发电机励磁系统,介绍它的工作原理。 一、相复励励磁原理 左图为常用的电抗移相相复励励磁系统线路图。由线形电抗器DK把电枢绕组抽头电压移相约90°、和电流互感器LH提供的电压几何叠加,经过桥式整流器ZL整流,供给发电机励磁绕组。负载时由电流互感器LH供给所需的复励电流,进行电流补偿,由线形电抗器DK 移相进行相位补偿。 二、三次谐波原理 左图为三次谐波原理图,对一般发电机来源,我们需要的是工频正弦波,称为基波,比基波高的正弦波都称为谐波、其中三次谐波的含量最大,在谐波发电机定子槽中,安放有主绕组和谐波励磁绕组(s1、s2),而这个绕组之间没有电的联系。谐波绕组将绕组中150HZ谐波感应出来,经过ZL桥式整流器整流,送到主发电机转子绕组LE中进行励磁。 三、可控硅直接励磁原理 由左图可以看出,可控硅直接励磁是采用可控硅整流器直接将发电机输出的任一相一部分能量,经整流后送入励磁绕组去的励磁方式,它是由自动电压调节器(A VR),控制可控硅的导通角来调节励磁电流大小而维持发电机端电压的稳定。 四、无刷励磁原理 无刷励磁主要用于西门子、斯坦福、利莱等无刷发电机。它是利用交流励磁机,其定子上的剩磁或永久磁铁(带永磁机)建立电压,该交流电压经旋转整流起整流后,送入主发电机的励磁绕组,使发电机建压。自动电压调节器(A VR)能根据输出电压的微小偏差迅速地减小或增加励磁电流,维持发电机的所设定电压近似不变。 中小型三相同步发电机的技术发展概况 一.概述 中小型同步发电机是中小型电机的主要产品之一,广泛应用于小型水电站、船舶电站、移动电站、固定电站、应急备用电站、正弦波试验电源、变频电源、计算机电源及新能源――风力发电、地热发电、潮汐发电、余热发电等。它对边(疆)老(区)贫(穷)地区实现电气化,提高该地区经济发展水平和人民的生活水平有着重要的作用,中小型发电机在船舶、现代电气化火车内燃机车等运输设备中也是一个关键设备。移动电站对国防设施、工程建设、海上石油平台、陆上电驱动石油钻机、野外勘探等也是不可缺少的关键装备之一。应急备用电站在突发事件中的防灾、救护保障人民的生命和财产的安全有着不可替代的作用。开发绿色能源、可再生能源、减少大气二氧化碳的含量,小水电、风力发电、地热发电和余热发电是重要的组成部分。 我国小型同步发电机的第一代产品是1956年电工局在上海组织的统一设计并于1957年完成的TSN、TSWN系列农用水轮发电机。第二代产品是在进行了大量试验研究和调查研究的基础上于1965年开始的T2系列小型三相同步发电机统一设计,该水平达到六十年代国际先进水平,为B级绝缘的有刷三相同步发电机。在这段时间还开发了ST系列有刷单相同
第四节汽轮发电机 汽轮发电机是同步发电机的一种,它是由汽轮机作原动机拖动转子旋转,利用电磁感应原理把机械能转换成电能的设备。 汽轮发电机包括发电机本体、励磁系统及其冷却系统等。 一、汽轮发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。汽轮发电机转子与汽轮机转子高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电流后,便建立一个磁场,这个磁场称主磁极,它随着汽轮发电机转子旋转。其磁通自转子的一个极出来,经过空气隙、定子铁芯、空气隙、进入转子另一个极构成回路。 根据电磁感应定律,发电机磁极旋转一周,主磁极的磁力线北装在定子铁芯内的U、V、W三相绕组(导线)依次切割,在定子绕组内感应的电动势正好变化一次,亦即感应电动势每秒钟变化的次数,恰好等于磁极每秒钟的旋转次数。 汽轮发电机转子具有一对磁极(即1个N极、一个S极),转子旋转一周,定子绕组中的感应电动势正好交变一次(假如发电机转子为P对磁极时,转子旋转一周,定子绕组中感应电动势交变P次)。当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次,这样发电机转子以每秒钟50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。 这时若将发电机定子三相绕组引出线的末端(即中性点)连在一起。绕组的首端引出线与用电设备连接,就会有电流流过,这个过程即为汽轮机转子输入的机械能转换为电能的过程。 二、汽轮发电机的结构 火力发电厂的汽轮机发电机皆采用二极、转速为3000r/min的卧式结构。发电机与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。
交流发电机的结构 一、6管交流发电机的结构 交流发电机一般由转子、定子、整流器、端盖四部分组成。JF132型交流发电机组件图见图2-5a JF132型交流发电机结构图见图2-5b JF132型交流发电机结构图见图2-5c
(一)转子 转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、转子轴组成,见图2-6 转子轴上压装着两块爪极,两块爪极各有六个鸟嘴形磁极,爪极空腔装有磁场绕组(转子线圈)和磁轭。集电环由两个彼此绝缘的铜环组成,集电环压装在转子轴上并与轴绝缘,两个集电环分别与磁场绕组的两端相连。 当两集电环通入直流电时(通过电刷),磁场绕组中就有电流通过,并产生轴向磁通,使爪极一块被磁化为N极,另一块被磁化为S极,从而形成六对相互交错的磁极。当转子转动时,就形成了旋转的磁场。 交流发电机的磁路为:磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S 极→磁轭。见图2-7。
2.整流管的安装 将正极管安装在一块铝制散热板上,称为正整流板;将负极管安装另一块铝制散热板上,称为负整流板,也可用发电机后盖代替负整流板。见图2-10。 在正整流板上有一个输出接线柱B(发电机的输出端)。负整流板上直接搭铁。负整流板上一定和壳体相联接。整流板的形状各异,有马蹄形、长方形、半圆形等见图2-11
二、8管交流发电机 8管交流发电机(如夏利车用)和6管交流发电机的基本机构是相同的,所不同的是整流器有 8只硅整流二极管,其中6只组成三相全波桥式整流电路,还有2只是中性点二极管,1只正 极管接在中性点和正极之间,1只负极管接在中性点和负极之间。对中性点电压进行全波整流。(见图2-14) 试验表明:加装中性点二极管的交流发电机在结构不变的情况下可以提高发电机的功率10%~15%。 中性点二极管提高发电机功率的原理: 交流发电机中性点电压为三次谐波,随着发电机转速的提高,中性点三次谐波电压也升高。见图2-15
固定磁场交流发电机原理模型 发电机是根据电磁感应原理来发电的,发电机首先要有磁 场,现在用一对磁铁来产生发电机的磁场,磁力线从北极到南 极。 在磁场内放入矩形线圈,线圈两端通向两个滑环,滑环通过 电刷连接到输出线上,输出线端连有负载电阻。 当线圈旋转时,根据电磁感应原理,线圈两端将会产生感应 电动势,当磁场是均匀的,矩形线圈作匀速旋转时,感应电势 按正弦规律变化,在负载电阻上有正弦交流电通过。动画中绿 色小球运动的方向表示感应电流的方向、运动的速度表示感应 电流的大小。 旋转磁场交流发电机原理模型 在这个模型中磁场是不动的,线圈在磁场中旋转产生感应电 势。在实际发电机中产生感应电势的线圈是不运动的,运动的 是磁场。产生磁场的是一个可旋转的磁铁,也就是转子,线圈 在磁铁外围,与磁铁转轴同一平面。当磁铁旋转时产生旋转磁 场,线圈切割磁力线产生感应电动势。 由于空气的磁导率太低,在旋转磁铁的外围安上环型铁芯, 也就是定子,可大大加强磁铁的磁感应强度。在定子铁芯的内 圆有一对槽,线圈嵌装在槽内。为了看清线圈电流与转子的运 动关系,把定子变成半透明的。当磁铁旋转时,线圈切割磁力 线感生交流电流。 真正发电机的转子是电磁铁,转子上绕有励磁线圈,通过滑 环向励磁线圈供电来产生磁场。把定子与线圈安在转子外围, 一个单相交流发电机原理模型就组成了。 转子作匀速旋转时,线圈就感生交流电流,画面中绿色小球 运动的方向表示感应电流的方向、运动的速度表示感应电流的 大小。 三相交流发电机原理模型
实际应用的都是三相交流发电机,其定子铁芯的内圆均匀分布着6个槽,嵌装着三个相互间隔120度的同样线圈,分别称之为A相线圈、B相线圈、C相线圈。装上转子就组成了一台三相交流发电机原理模型。 画面中的三相交流发电机采用星形接法,三个线圈的公共点引出线是中性线,每个线圈的引出线是相线。 当转子匀速旋转时三个线圈顺序切割磁力线,都会感生交流电动势,其幅度与频率相同。由于三个线圈相互间隔120度,它们感应电势的相位也相差120度。在画面上有每根相线的输出电势波形。 汽轮发电机的构造 这里介绍汽轮发电机的构造,是由蒸汽轮机或燃气轮机推动的发电机。发电机主要由转子与定子组成,由于汽轮机的转速很高,故汽轮发电机的转子是两极的,额定转速每分钟3000转,输出50赫兹的三相交流电。 这是转子铁芯构造示意图,在铁芯圆周上开有一些槽,嵌有励磁绕组,在圆周两侧各有一段槽距大的面称为大齿,就是磁极(图1所示)。励磁绕组两端通过集电环(滑环)接到励磁电源,在转子圆周两侧就形成北极与南极,旋转时就产生旋转磁场。 由于转子圆周上没有凸出的磁极(不像原理模型中的转子),称之为隐极式转子。 图2为嵌有励磁绕组的转子模型,为降低发电机的温度,在转子两端还装有风扇。 定子铁芯由导磁良好的硅钢片叠成,在铁芯内圆均匀分布着许多槽(图3所示)。 在槽内嵌放定子的三相绕组。每相绕组由多个线圈组成,按一定规律对称排列。(图4所示)。使定子铁芯透明可看清绕组的分布(图4所示)。 转子插在定子内部,定子与转子的相对位置如图5所示。 定子固定在发电机的机座(外壳)内,转子由机座两端的轴承支撑,可在定子内自由旋转。集电环在机壳外侧,和碳刷架一同装在隔音罩内。在发电机外壳下方有发电机出线盒,发出的三相交流电从这里引出(图6所示)图7是发电机外观图 下载动画可观看发电机结构动画。 多磁极发电机原理模型 多磁极发电机的转子有多对磁极, 图1是有3对磁极的转子模型。由于每个磁极都是从转子上明显凸起,称之为凸极式转子。每个磁极上都 绕有励磁线圈,形成南北相间的6个磁极,励磁电源通过滑环向励磁线圈供电。 该模型的转子有3对磁极,旋转一周磁场将循环3个周期,每旋转120度磁场变化1个周期。定子内园周有 18个槽

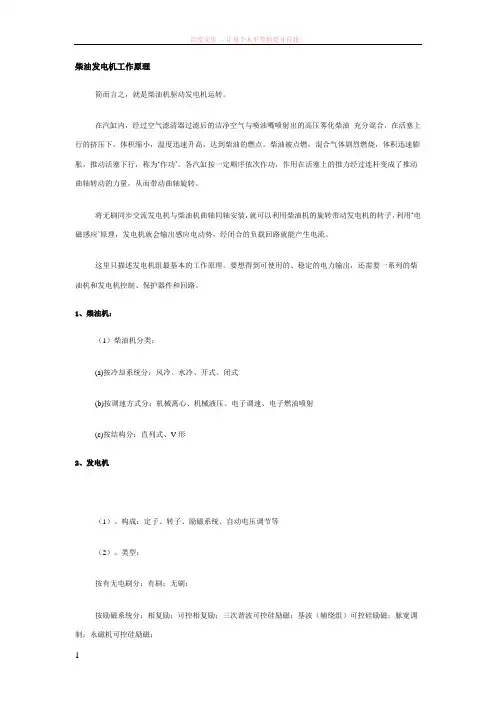

柴油发电机组的组成 (全世界的发电机组均由发动机、发电机和控制系统组装而成,没有任何一家厂家既生产发动机,又生产发电机和控制系统,同时组装生产发电机组.所以严格来讲,所有发电机组均为组装机) ?原装机:国内习惯理解为在非中国境内组装的机组; ?组装机:国内习惯理解为在中国境内的以进口发动机组装的机组; ?国产机:以国产发动机及发电机组装的机组。 发电机组结构及基本原理 柴油发电机组由柴油机、发电机、控制系统三大部分及其他辅助设备组成。常规机组结构图如上。柴油发电机工作原理 简而言之,就是柴油机驱动发电机运转。 在汽缸内,经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合,在活塞上行的挤压下,体积缩小,温度迅速升高,达到柴油的燃点。柴油被点燃,混合气体剧烈燃烧,体积迅速膨胀,推动活塞下行,称为‘作功’。各汽缸按一定顺序依次作功,作用在活塞上的推力经过连杆变成了推动曲轴转动的力量,从而带动曲轴旋转。 将无刷同步交流发电机与柴油机曲轴同轴安装,就可以利用柴油机的旋转带动发电机的转子,利用‘电磁感应’原理,发电机就会输出感应电动势,经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出,还需要一系列的柴油机和发电机控制、保护器件和回路。 1、柴油机: (1)柴油机分类: (a)按冷却系统分:风冷、水冷、开式、闭式 (b)按调速方式分:机械离心、机械液压、电子调速、电子燃油喷射 (c)按结构分:直列式、V形 2、发电机 (1)、构成:定子、转子、励磁系统、自动电压调节等 (2)、类型: 按有无电刷分:有刷;无刷;
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成 1.发动机(ENGINE) 2.发电机(ALTERNATOR/ GENERATOR) 3.控制系统(CONTROL PANEL/ CONTROL SYSTEM) 4.启动马达START MOTOR 5.启动电池START BATTERY (电池接于马达上面) 发动机与发电机连接方式:1,柔性连接(用连轴器将两部分连接)2,钢性连接,有高强度螺栓将发电机钢性连接片与发动机飞轮盘连接,接好之后放在公共底架上,之后再配上各种起保护作用的传感器(机油探头,水温探头,油压探头等),由控制系统来显示各种传感器的工作状态。控制系统通过电缆与发电机和传感器连接以显示数据 发电机组工作原理: 柴油机驱动发电机运转,将柴油的能量转化为电能 在柴油机汽缸内,经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合,在活塞上行的挤压下,体积缩小,温度迅

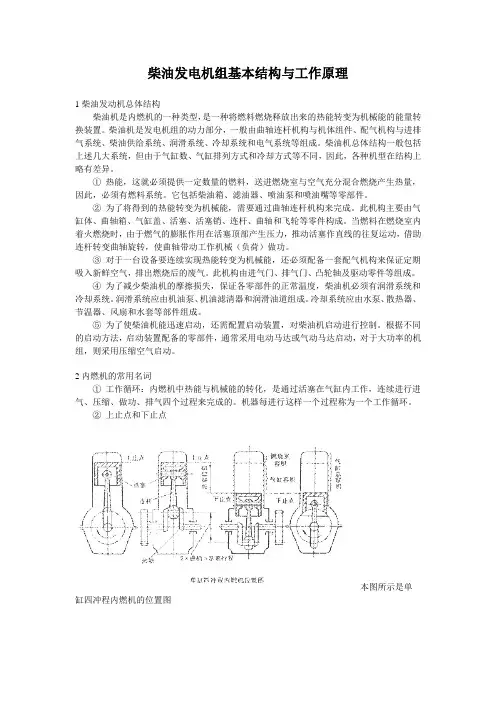

速升高,达到柴油的燃点。柴油被点燃,混合气体剧烈燃烧,体积迅速膨胀,推动活塞下行,称为‘作功’。各汽缸按一定顺序依次作功,作用在活塞上的推力经过连杆变成了推动曲轴转动的力量,从而带动曲轴旋转。 将无刷同步交流发电机与柴油机曲轴同轴安装,就可以利用柴油机的旋转带动发电机的转子,利用‘电磁感应’原理,发电机就会输出感应电动势,经闭合的负载回路就能产生电流。 这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出,还需要一系列的柴油机和发电机控制、保护器件和回路。 若连续运行超过12h,其输出功率将低于额定功率约90% 柴油发电机的柴油机一般是单缸或多缸四行程的柴油机,下面我只说说单缸四行程柴油机的工作基本原理:柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。活塞在运动中完成四个行程:进气行程、压缩行程、燃烧和作功(膨胀)行程及排气行程。当活塞由上向下运动时进气门打开,经空气滤清器过滤的新鲜空气进入气缸完成进气行程。活塞由下向上运动,进排气门都关闭,空气被压缩,温度和压力增高,完成压缩过程。活塞将要到达最顶点时,喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧,形成的高压推动活塞向下作功,推动曲轴旋转,完成作功行程
直流发电机的工作原理及结构 电机的可逆运行原理 两个定理与两个定则 1、电磁感应定理 在磁场中运动的导体将会感应电势,若磁场、导体和导体的运动方向三者互相垂直,则作用导体中感应的电势大小为: e = B·l·v 符号物理量单位 B 磁场的磁感应强度Wb/m2 v 导体运动速度米/秒 l 导体有效长度m e 感应电势V 电势的方向用右手定则
2.电磁力定律载流导体在磁场中将会受到力的作用,若磁场与载流导体互相垂直(见下图),作用在导体上的电磁力大小为:f = B·l·i 符号物理量单位 i 导体中的电流A l 导体有效长度m f 电磁力N 力的方向用左手定则 (一)直流发电机的工作原理 1.直流发电机的原理模型
2.发电机工作原理
a、直流电势产生 用电动机拖动电枢使之逆时针方向恒速转动,线圈边a b 和c d 分别切割不同极性磁极下的磁力线,感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势,靠换向器配合电刷的换向作用,使之从电刷端引出时变为直流电动势因为电刷A 通过换向片所引出的电动势始终是切割N 极磁力线的线圈边中的电动势。所以电刷A 始终有正极性,同样道理,电刷 B 始终有负极性。所以电刷端能引出方向不变但大小变化的脉动电动势 b、结论 线圈的感应电动势是一种交变电动势,而在电刷A B 端的电动势却是直流电动势。 直流发电机[浏览次数:约145次] ?直流发电机是一种把机械能转换为直流电输出的电机,流电动机具有良好的起动性能和调速性能,因此广泛应用于要求调速平滑,调速围广等对调速要求较高的电气传动系统中,如电力机车、无轨电车、轧钢机起重设备等。 目录 ?直流发电机的结构 ?直流发电机的部件功能 ?直流发电机的工作原理 ?直流发电机的额定值
教案首页
审核人:日期:
化,发电机配有调节电压的电压调节器,以保持发电机输出的电压基本稳定,满足汽车用电设备对电压的要求。 3、充电状态指示装置 充电状态指示装置用于指示充电系统的工作情况,反应蓄电池是处于充电还是放电状态。 二、交流发电机的结构组成及原理 硅整流发电机的全称是硅整流交流发电机,俗称交流发电机。 普通硅整流发电机的构造一般由三相同步交流发电机和硅二极管整流器两部分组成。 三相同步交流发电机主要由转子、定子、前后端盖、电刷 和电刷架以及皮带轮、风扇等部件组成。 图1 交流发电机的结构图 1、转子 转子的功用是建立磁场。主要由爪极、磁轭、滑环、转子轴等组成。讲授 实物展示 记笔记 听讲 观察
图2 转子总成 两块爪极交错压装在转子轴上(两块爪极各具有数目相等的鸟嘴型磁极,一般为六对)中间的空腔装有导磁用的铁芯称为磁轭,其上绕有励磁绕组,绕组用高强度的漆包线绕制。 滑环(集电环)由两个彼此绝缘的铜环组成,压装在转子轴上并与轴绝缘,励磁绕组的两端分别焊在两道彼此绝缘的铜质滑环上,滑环与装在后端盖的两个电刷相接触,当电刷与直流电接通时,便有电流通过励磁绕组,产生磁场,使爪极一块磁极磁化为N极,另一块磁化为S极,从而在圆周上形成6对(或8对)互相交错间隔排列的N、S磁极。当转子转动时,便形成了旋转的磁场。 1、转子 转子的功用是产生交流电,安装在转子的外面,与发电机
的前后端盖固定在一起。当转子在其部转动,定子绕组线圈切 割磁场磁感线,从而产生交变的感应电动势,即交流电。 定子由定子铁心和定子绕组(线圈)组成。 三相绕组的连接方法星形和三角形两种。 三角形接法和星形接法Y形接法是将三相绕组的三个端子 X、Y、Z接在一起,将三相绕组的首段A、B、C作为交流发 电机的交流输出端,三角形接法是将每相绕组的首端和另一相 末端依次连接,因而有三个接点,这三个接点即为交流大电机 的交流输出端,汽车用交流发电子大都采用Y形接法,美国通 用汽车公司等交流发电机采用的是的、三角形接法。 为了在三相绕组中产生大小相等,频率相同、且相位相差 120度的对称电动势,三相绕组的接法应该遵循以下原则: (1)每相绕组的线圈个数及每个线圈的匝数相 (2)每个线圈的节距相等 (3)三相绕组的首端A、B、C在定子槽的排列需要间隔 120°的电度角。 3、整流器 讲授听讲
柴油发电机组中文 说明书
斯坦福柴油发电机组 使用说明书 上海斯坦福动力设备有限公司
1.概述 斯坦福柴油发电机组采用柴油动力,为四冲程、水冷、直列、直喷、带涡轮增压柴油机,或者根据客户制定要求进行匹配,可靠性好、寿命长、具有良好的配套适应性,可满足客户的不同要求。适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。 本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。 2.工作条件 1.机组在下列标准状况下应能输出标定功率,标定功率分常见功率和备用功率两种。常见功率是指机组能以此功率连续工作12h,其中包括过载10%工作1h;备用功率是指机组能以此功率连续工作1h,无超负载能力,备用功率在机组型号后用S表示。 大气压力100kPa。 环境温度为298K(25℃)。 空气相对湿度为30%。 若超过上述规定的条件连续运行时,(在按使用说明书规定进行保养的条件下)其输出功率按柴油机规定功率的90%修正后折算的电功率,但此电功率最大不得超过发电机的额定功率,当使用条件与该规定不符时,其输出功率应为按GB/T 6072.1- 规定的方法修正柴油机功
率后折算的电功率,但此电功率最大不得超过发电机的额定功率。 2.机组在下列条件下应能输出规定功率(允许功率修正)并可靠地工作。 a) 海拔高度不超过4000m。 b) 环境温度为(5~40)℃。 c) 空气相对湿度为90%(25℃时)。 当试验海拔高度超过1000m(但不超过4000m时),环境温度的上限值按海拔高度每增加100m降低0.5℃修正。 3.机组只适宜在室内或具有避免日晒雨淋的场合使用(有防雨性能的箱式机组除外),机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。
三相同步发电机结构及工作原理1 LEROYSOMER 电球侧视图 LEROYSOMER 电球分解图 1.定子 2.转子100.励磁电枢90.励磁定子34 3.旋转二极管桥架347.浪涌抑制器198.AVR70.轴承 meccaltespa 电球分解图 10.励磁定子143.励磁线柱19.轴承11.旋转二极管架13.励磁电枢14.转子40.固定环 绕组和AVR Kirloskar 电球分解图 1.定子 2.转子 3.励磁转子 4.励磁定子10.AVR11.轴承22.旋转整流集成 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势。 发电机曲轴带动发电机的转子,利用“电磁感应”原理,发电机就会输出感应电动势,经闭合的负载回路就能产生电流。主磁场的建立:励磁绕组通入直流励磁电流,建立极性相间的励磁磁场,即建立起主磁场。 载流导体:三相对称的电枢绕组充当功率绕组,成为感应电势或者感应电流的载体(定子)。 切割运动:引擎曲轴拖动转子旋转(给电球输入机械能),极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组(相当于绕组的导体反向切割励磁磁场)。 交变电势的产生:由于电枢绕组与主磁场之间的相对切割运动,电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。通过接线端子引出,接在回路中,便产生了电流。 励磁机 整流器 转子 定子 AVR(自动电压调节器) 风扇 飞轮连接 盘 出线端子
一、发电机概述 发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电 机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机可分为直流发电机和交流发电机,交流发电机又可分为同步发电机和异步发电机 ( 很少采用 ),还可分为单相发电机与三相发电机。 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座 以及固定这些部分的其他结构件组成。转子由转子铁芯( 或磁极、磁扼 ) 绕组、护环、中心环、滑环、风扇及转轴等部件组成。 二、发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。图 1 为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接,当蒸汽推动汽轮机高速 旋转时,发电机转子随着转动。发电机转子绕组内通入直流电源后,便建立了一个磁场,这 个磁场有一对主磁极,它随着汽轮机发电机转子旋转。磁通自转子的一个极(N级)出来,经过空气隙、定子铁芯、空气隙,进入转子另一个极(S 极)构成回路。 图 1 同步发电机工作原理图2发电机出线的接线发电机转子具有一对磁极,转子旋转一周,定子绕组中感应电动势正好交变一次(假如发电机转子为P 对磁极是,转子旋转一周,定子绕组中感应电动势交变P 次)。当汽轮机以 每分钟 3000 转旋转时,发电机转子每秒钟要旋转50 周,磁极也要变化50 次,那么在发电 机定子绕组内感应电动势也变化50 次。这样,发电机转子以每秒50 周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz 的三相交变电动势。这时若
