水冷冷水机组热回收方式分类
目前水冷冷水机组有冷却水热回收与排气热回收两种方式。
1)冷却水热回收是在冷却水出水管路中加装一个热回收换热器，如图1所示。这样可以使“热水”从冷却水出水中回收一部分热量。虽然热水的出水温度小于冷却水的出水温度，但是冷水机组的制冷量与COP基本不变。
2)采用排气热回收的冷水机组通常采用增加热回收冷凝器，在冷凝器中增加热回收管束以及在排气管上增加换热器的方法。目前常见的是采用热回收冷凝器，如图2所示。从压缩机排出的高温、高压的制冷剂气体会优先进入到热回收冷凝器中将热量释放给被预热的水。冷凝器的作用是将多余的热量通过冷却水释放到环境中。值得注意的是热水的出水温度越高，冷水机组的效率就越低，制冷量也会相应地减少。
3热回收冷水机组关注点
1)最大热回收量
热回收冷水机组的热回收量在理论上是制冷量和压缩机做功量之和，某些机组最大热回收量可达总冷量的100%。在部分负荷下运行时，其热回收量随冷水机组的制冷量减少而减少。
2)最高热水温度
热回收冷水机组以制冷为主，供热为辅。热水温度越高，则冷水机组的COP越低，甚至会使机组运行不稳定。一般需加其他热源提高热水温度
3)热水温度/热量的控制
热水回水温度控制方案：机组在部分负荷下运行时，热回收量减少，热水的回水温度不变而出水温度降低，使热水（冷却水）的平均温度降低，减少冷凝器与蒸发器压差，冷水机组的COP相对较高。
热水供水温度控制方案：效果相反，可能导致冷水机组运行不稳定。
4热水回水/供水温度控制方案比较
如图3所示，比较热水回水/供水温度控制方案:
1)在100%负荷时，冷却水的供、回水温度为41OC和35OC，其温差为6OC，平均温度为38OC。
2)在50%负荷时，冷却水的流量不变，供、回水温差是100%负荷温差的50%，即为3OC。
3)热水回水温度控制方案：冷却水的回水温度恒定为35OC，由于供、回水温差为3OC，故冷却水的供水温度变为38OC，供、回水的平均温度为36.5OC，比100%负荷时低1.5OC。冷水机组COP相对较高，冷水机组运行稳定性好。
4)热水供水温度控制方案：冷却水的供水温度恒定为41OC，由于供、回水温差为3OC，故冷却水的回水温度变为38OC，供、回水的平均温度为39.5OC，比100%负荷时高1.5OC。冷水机组COP相对较低，可能导致冷水机组运行不稳定。
5排气热回收热量控制原理
图4为排气热回收冷水机组控制原理图，它利用从压缩机排出的高温气态制冷剂向低温处散热的原理，提高标准冷凝器的水温，促使高温气态制冷剂流向热回收冷凝器，将热量散给热回收冷凝器的水流中。通过
控制标准冷凝器的冷却水温度或冷却塔供回水流量，可以调节热回收量的大小。值得注意的是热水的出水温度越高，冷水机组的COP就越低，制冷量也会相应地衰减。二个冷凝器可以保证热回收水管路与冷却水管路彼此独立，避免热回收侧增加热交换器，隔离受冷却塔“污染”的冷却水。[1]
6热水回水温度控制方案
1)当需要供热时，先确定进入热回收冷凝器的水温设定值T2’，再开启与热回收冷凝器相连的水泵。
2)若T2高于T2’，表明供热过多，则开启与标准冷凝器相连的水泵，并打开三通阀V2，使流经冷却塔的冷却水流回标准冷凝器，通过调节冷却塔的风扇启停个数和转数，来调节压缩机对上述二个冷凝器的放热比例，从而使T2降低，不断接近T2’。
3)若进入热负荷水温测量值T1低于设定值T1’，表明供热不够，可调节辅助加热器的加热量，使T1不断接近T1’。
4)若无供热需求,则利用冷却塔散热，与热回收冷凝器相连的水泵关闭。
7含热回收机组的冷水系统设计
由于热回收机组的主要目的是供冷，将冷凝器的散热量回收，用于工艺水、生活水、空调水预热是次要目的。因此要获得较多的热回收量，必须有充足的冷负荷，通常机组在70~95%的负荷范围内运行。热回收机组一般与多台单冷机组共同使用，确保足够的冷负荷提供给热回收机组。但在舒适性空调系统中，热量需求多时，冷量需求通常会减少，由于热回收机组的供冷量不足，从而减少热回收的供热量。常规的二次泵变流量系统见图5。若把二次泵变流量系统稍加改进，采用以下二种方案，就可获得最多的热回收量。
7.1优先并联方案
当一台热回收机组设置在旁通管的另一侧，将会充分利用它的制冷能力，因为它的冷水回水温度最高，不受旁通管分流的影响（见图6）。同时它不会降低其他冷水机组的回水温度。在整个空调供冷季节，通常该机组优先启动，最后停机，以获得最多的冷负荷和最长的运行时间，产生最多的热回收量。若冷水系统的供水温度要求恒定，与常规的二次泵变流量系统相比（如图5所示），则热回收机组可提供更多的热回收量。
7.2优先旁通方案
当一台热回收机组设置在旁通管的另一侧，并且将该机组的供、回水接在多台单冷机组的回水管上（见图7），它的冷水回水温度最高，而且不受冷水系统负荷大小的影响。通过设定合适的冷水出水温度，可以使热回收机组满负荷运行，提
供最大的热回收量。该热回收机组提供的制冷量可预冷其他单冷机组的回水温度，又可减少其他单冷机组的冷负荷。
水冷冷水机组有冷却水热回收与排气热回收两种方式。部分热回收出水温度一般在45℃左右，全热回收出水温度可达60℃。热水回水温度控制方案可以提高冷水机组的运行稳定性，在部分负荷时COP相对较高。
附件 关于冷水机组热回收技术的说明 1、热回收的原理及介绍 1.1背景资料 在酒店、宾馆、医院、浴足、桑拿等场所，既需要热水供应，又要制冷空调。一方面要用燃煤/燃气锅炉生产热水，另一方面要用冷却塔（或地下水、风冷风机等形式）把空调在制冷过程中产生的冷凝热散失到大气中，产生污染的同时浪费能源。热水与制冷空调两套方案相互独立，致使制冷空调的余热得不到充分利用，甚是可惜！ 空调压缩机产生的冷凝热量等于空调系统从制冷空间吸收总热量加上压缩机的发热量，约为制冷量的115%以上。目前绝大部分的空调设计，这部分的热量不但没有利用，还要消耗水泵、冷却塔、风冷风机等动力电能，将这部分热量排到大气环境（或地下环境）中去。如果把这一部分热量利用起来，变废为宝，免费获取生活热水，实现空调系统的单向能耗，双向输出，在制冷的同时又产生热水，岂不美哉。 1.2冷水机组热回收技术介绍 常规制冷空调用压缩机的出口处的制冷剂温度在65℃~95℃之间，冷凝管的表面热的烫手，空调热回收技术就是利用这部分的冷凝废热资源，来产生热水的。 1.2.1部分热回收如下图： 热回收装 压缩 膨胀水水 水 水
部分热回收（100%+30%的换热铜管） 双管束换热器：制冷剂侧共用一个回路，水侧上下分层。 1.2．2全部热回收 全热回收（100 ％+100%的换热铜管） 双管束冷凝器：制冷剂侧共用一个回路，水侧左右分层。 30℃ 45℃ 制冷剂
2、热回收量 热回收温度一般不高于60℃ 2.1对于水冷螺杆机组的部分热回收量 ① R22机组： 60度热水，回收量最大10%； 55度热水，回收量最大 15%；50度热水，回收量最大30%；45度热水，回收量最大50% 。 ② R134a 机组： 60度热水，回收量最大8%； 55度热水，回收量最 大14%； 50度热水，回收量最大29%；45度热水，回收量最大50%。 说明： ① 对于不同的热回收温度和热回收量，机组需要进行不同的设计和报 价。 ② 以上参数为公司提供的标准热回收产品的性能参数。 2.2对于水冷螺杆机组的全部热回收量 大约为标况下冷量的100±5% 3、热回收系统热水的用途建议 3.1一般的热回收热水有以下用途： 1) 用于洗澡的淋浴； 2) 用于的洗手； 3) 制备工艺热水 注：根据应用场合的实际需要，选择合适的机组制取满足要求的热水。 ℃ ℃ 冷却水
水冷冷水机组热回收方式分类 目前水冷冷水机组有冷却水热回收与排气热回收两种方式。 1)冷却水热回收是在冷却水出水管路中加装一个热回收换热器，如图1所示。这样可以使“热水”从冷却水出水中回收一部分热量。虽然热水的出水温度小于冷却水的出水温度，但是冷水机组的制冷量与COP基本不变。 2)采用排气热回收的冷水机组通常采用增加热回收冷凝器，在冷凝器中增加热回收管束以及在排气管上增加换热器的方法。目前常见的是采用热回收冷凝器，如图2所示。从压缩机排出的高温、高压的制冷剂气体会优先进入到热回收冷凝器中将热量释放给被预热的水。冷凝器的作用是将多余的热量通过冷却水释放到环境中。值得注意的是热水的出水温度越高，冷水机组的效率就越低，制冷量也会相应地减少。 3热回收冷水机组关注点 1)最大热回收量
热回收冷水机组的热回收量在理论上是制冷量和压缩机做功量之和，某些机组最大热回收量可达总冷量的100%。在部分负荷下运行时，其热回收量随冷水机组的制冷量减少而减少。 2)最高热水温度 热回收冷水机组以制冷为主，供热为辅。热水温度越高，则冷水机组的COP越低，甚至会使机组运行不稳定。一般需加其他热源提高热水温度 3)热水温度/热量的控制 热水回水温度控制方案：机组在部分负荷下运行时，热回收量减少，热水的回水温度不变而出水温度降低，使热水（冷却水）的平均温度降低，减少冷凝器与蒸发器压差，冷水机组的COP相对较高。 热水供水温度控制方案：效果相反，可能导致冷水机组运行不稳定。 4热水回水/供水温度控制方案比较 如图3所示，比较热水回水/供水温度控制方案: 1)在100%负荷时，冷却水的供、回水温度为41OC和35OC，其温差为6OC，平均温度为38OC。 2)在50%负荷时，冷却水的流量不变，供、回水温差是100%负荷温差的50%，即为3OC。 3)热水回水温度控制方案：冷却水的回水温度恒定为35OC，由于供、回水温差为3OC，故冷却水的供水温度变为38OC，供、回水的平均温度为36.5OC，比100%负荷时低1.5OC。冷水机组COP相对较高，冷水机组运行稳定性好。 4)热水供水温度控制方案：冷却水的供水温度恒定为41OC，由于供、回水温差为3OC，故冷却水的回水温度变为38OC，供、回水的平均温度为39.5OC，比100%负荷时高1.5OC。冷水机组COP相对较低，可能导致冷水机组运行不稳定。 5排气热回收热量控制原理 图4为排气热回收冷水机组控制原理图，它利用从压缩机排出的高温气态制冷剂向低温处散热的原理，提高标准冷凝器的水温，促使高温气态制冷剂流向热回收冷凝器，将热量散给热回收冷凝器的水流中。通过

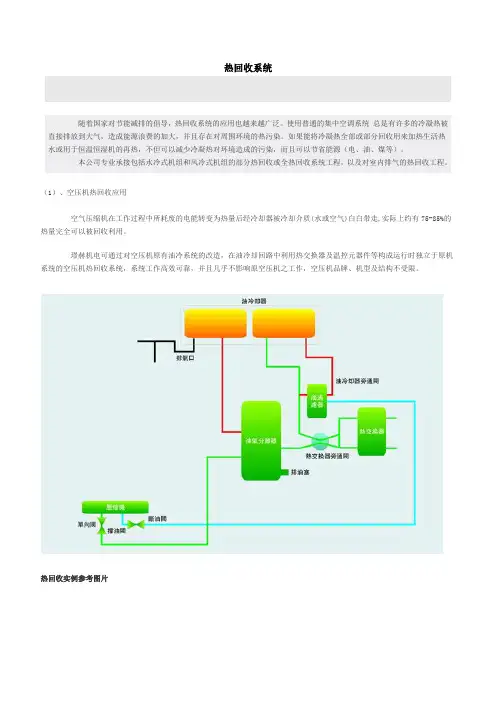

热回收技术原理及其在冷水机组上的应用 1.前言 本世纪头二十年，我国经济将继续保持平稳较快的增长态势，然而能源的相对短缺已越来越成为制约我国经济持续健康发展的瓶颈，这一矛盾在今后相当长的时期内将长期存在，并且有愈加明显的趋势，同时，经济的高速发展也是以牺牲环境为代价的，如今人们赖以生存的环境已不堪重负。为此，国家确立了“节约与开发并重，节约优先”的能源方针，并提出“科学发展观”，“构建社会主义和谐社会”的全新发展理念。随着生活水平的不断提高和生产条件的日益改善，人们对生产生活环境也提出了更加严格的要求，如今，各类冷水机组已成为重要的实现方式，但伴随的却是巨大的能源消耗。因此，节能降耗理应成为全社会共同的责任，更是摆在每一家空调制造企业面前重大的课题。 2.单级蒸气压缩式制冷循环 压缩机吸收来自蒸发器的低温低压气态制冷剂，压缩成高温高压的制冷剂蒸气排入冷凝器，冷凝为中温(30℃—50℃)高压的制冷剂液体，经膨胀阀节流降压为低温低压的液态制冷剂(实际为气液混合物)，进入蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，回到压缩机，完成一个制冷循环。 由热力学第一定律可知，φk=φ0+Pin 式中，Pin—压缩机吸收并压缩制冷剂消耗的功率； φ0—制冷剂在蒸发器吸收的热量，即制冷量； φk—系统通过冷凝器放出的热量。 3.热回收技术 3.1热回收原理 机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。 热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。 压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其它气液态物
1.引言 随着经济的日益发展和人类生活水准的不断提高，空调的应用也越来越普及。而空调在适应经济发展和满足人类需求的同时，也给人类带来了巨大的能源消耗负担和其他如温室效应等负面影响，因此，减少空调的能源消耗，寻求空调可持续发展之路，已成为空调设计所面临的一个重要和首要的问题。在论述本文的内容以前，有必要对空调的能耗进行分类，并对已有的空调节能技术也作一些分类比较。 2.空调能耗的分类 空调制冷要使用电力或蒸汽；空调水、气输送要消耗电力；冬季空调要使用电力或油、煤等自然能源，不同的季节、不同的空调系统有不同的能耗。但就分类而言，可归结分为两类：电力消耗和热能消耗。而电力消耗最总仍可归结为热能消耗（自然能发电除外），因此，从环保的角度来看，空调的所有能耗均为热能消耗，都有CO2温室气体的排放代价。 具体来看，空调系统中，所有电力驱动设备，都存在电力消耗；各种锅炉、溴化锂冷水机组等则存在热能消耗,在一般情况下，夏季空调，除溴化锂制冷机组以外，均以电力消耗为主；冬季空调，则以热能消耗为主，但同时存在电力消耗。各种气源、水源、地源空调系统仅消耗电力。 3.空调节能技术分类和比较 作为对空调节能技术不断探索的回报,在空调设计中,已有很多成熟的技术和相关的产品可运用。具体可分为三种类型: 3.1 节省型：通过追求高效率,优化系统和加强自动控制的运用，来节省空调运行能耗, 减少或避免能源浪费，从而节省能源。如：选用高效率产品，优化系统配置，采用变风量或变水量、二次回风等节能系统及其他运行控制节能技术等。 就其节省的能耗而言，既节省空调动力消耗，也节省一些空调热能消耗。 3.2 自然能利用型：通过合理使用自然能，而减少空调能源消耗，如：新风供冷，冷却水供冷，气源，水源及地源供冷供热等自然能利用技术等。 自然能利用型主要节省空调热能消耗，值得注意的是，其节省的热能是相当可观的。此外，节省了空调热能消耗，也就减少了相应的CO2排放量，因而具有良好的环保优势和可持续发展特性。 3.3 热回收型：通过对热能的再回收，实现热能的二次利用，从而减少空调的能源消耗。如新排风热回收技术。根据产品的不同，又可分为：转轮式或固定板翅式全(显)热交换式热回收，盘管式热回收，热泵式热回收等方式。其他如冷水机组生活热水热回收等等。 就上述各热回收方式所节省的能耗来分析，夏季一般主要节省空调电力能耗，当采用溴化锂主机时，节省的是空调热能消耗。冬季一般主要节省空调热能消耗，当采用自然能利用型主机如气源热泵时，节省的是空调电力能耗。总之，同样具有良好的环保优势和可持续发展特性。 由于热回收型冷水机组在以前的应用中，较多采用串联型冷凝器，由于机组这样的结构设计的原因，热回收量一般最高仅为制冷负荷的30％至40％。而且，热回收量随着冷负荷的减少很快下降，不能相对稳
1.冷水机组的分类及优、缺点 冷水机组的分类： 分类方式种类分类方式种类 按压缩机形式分活塞式螺杆式离心式 按燃料种类燃油型（柴油、重油）燃气型（煤油、天然气） 按冷凝器冷却方 式 水冷式风冷式 按能量利用形式 单冷型热泵型热回收型单 冷、冰蓄冷双功能型按冷水出水 温度 空调型（7度、10 度、13度、15度） 低温型（-5度～-30 度） 按密封方式开式半封闭式全封闭式按载冷剂分水盐水乙二醇 按能量补偿不同分电力补偿（压缩式）热能补偿 （吸收式） 按制冷剂分R22 R123 R134a 按热源不同（吸收 式） 热水型蒸汽型直燃型 各种冷水机组的优缺点: 名称优点缺点 活塞式冷水机组1.用材简单，可用一般金属材料，加 工容易，造价低 2.系统装置简单，润滑容易，不需要 排气装置 3.采用多机头，高速多缸，性能可得 到改善 1.零部件多，易损件多，维修复杂，频 繁，维护费用高 2.压缩比低，单机制冷量小 3.单机头部分负荷下调节性能差，卸缸 调节，不能无级调节 4.属上下往复运动，振动较大 5.单位制冷量重量指标较大 螺杆式冷水机组 1.结构简单，运动部件少，易损件少， 仅是活塞式的1/10，故障率低，寿命1.价格比活塞式高 2.单机容量比离心式小，转速比离心式
长 2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小 3.压缩比可高达20，EER值高 4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著 5.体积小，重量轻，可做成立式全封闭大容量机组 6.对湿冲程不敏感 7.属正压运行，不存在外气侵入腐蚀问题低 3.润滑油系统较复杂，耗油量大 4.大容量机组噪声比离心式高 5.要求加工精度和装配精度高 离心式冷水机组1.叶轮转速高，输气量大，单机容量 大 2.易损件少，工作可靠，结构紧凑， 运转平稳，振动小，噪声低 3.单位制冷量重量指标小 4.制冷剂中不混有润滑油，蒸发器和 冷凝器的传热性能好 5.EER值高，理论值可达 6.99 6.调节方便，在10%~100%内可无级 调节 1.单级压缩机在低负荷时会出现“喘振” 现象，在满负荷运转平稳 2.对材料强度，加工精度和制造质量要 求严格 3.当运行工况偏离设计工况时效率下降 较快，制冷量随蒸发温度降低而减少幅 度比活塞式快 4.离心负压系统，外气易侵入，有产生 化学变化腐蚀管路的危险 模块化冷水机组1. 系活塞式和螺杆式的改良型，它是 由多个冷水单元组合而成 2. 机组体积小，重量轻，高度低，占 地小 3. 安装简单，无需预留安装孔洞，现 场组合方便，特别适用于改造工程 1.价格较贵 2.模块片数一般不宜超过8片

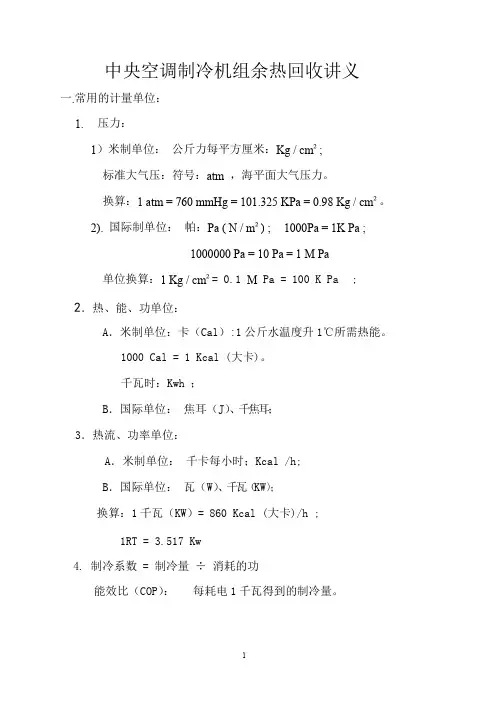

中央空调制冷机组余热回收讲义 一.常用的计量单位： 1.压力： 1）米制单位：公斤力每平方厘米：Kg / cm2; 标准大气压：符号：atm ，海平面大气压力。 换算：1 atm = 760 mmHg = 101.325 KPa = 0.98 Kg / cm2。 2). 国际制单位：帕：Pa ( N / m2) ; 1000Pa = 1K Pa ; 1000000 Pa = 10 Pa = 1 M Pa 单位换算：1 Kg / cm2= 0.1 M Pa = 100 K Pa ; 2．热、能、功单位： A．米制单位：卡（Cal）:1公斤水温度升1℃所需热能。 1000 Cal = 1 Kcal (大卡)。 千瓦时：Kwh ； B．国际单位：焦耳（J）、千焦耳； 3．热流、功率单位： A．米制单位：千卡每小时；Kcal /h; B．国际单位：瓦（W）、千瓦（KW）； 换算：1千瓦（KW）= 860 Kcal (大卡)/h ; 1RT = 3.517 Kw 4. 制冷系数 = 制冷量÷消耗的功 能效比（COP）：每耗电1千瓦得到的制冷量。
二．空气调节： 空气调节是一门维持室内良好的热环境的技术。热环境是指室内空气的温度、湿度、空气流动速度、洁净度、新鲜度等。空调系统的作用是根据使用对象的要求使各参数达到规定的指标。 空调系统的组成五个部分：空气处理设备；冷源和热源；空调风系统；空调水系统；控制、调节装置。 三．提供冷源方式——蒸气压缩式制冷循环： 1．原理：液体蒸发时吸收热量， 2. 基本概念： 1）液体的沸腾温度（饱和温度）随液体所处的压力而变化，压力越低液体的饱和温度也越低；如：1Kg液态R22在0.584Mpa压力时的沸腾温度为5℃，吸热量（制冷量）为201.246KJ/Kg；在0.64MPa压力时的沸腾温度为8℃，吸热量（制冷量）为198.695 KJ/Kg。不同液体的沸腾温度与压力、吸热量也各不相同。因此，只要根据制冷所用液体（制冷剂）的热力性质，并创造一定的压力条件，就可获得所要求的低温。 2）．制冷工质：（制冷剂、冷媒、雪种）； 常用有：氨（R717）、氟里昂等； 氟里昂：R11：一氟三氯甲烷 R12：二氟二氯甲烷 R13：三氟一氯甲烷 R22：二氟一氯甲烷

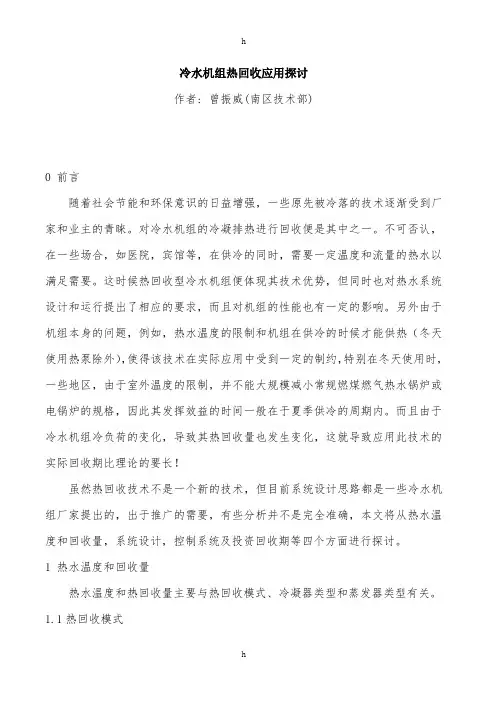

冷水机组热回收应用探讨 作者: 曾振威(南区技术部) 前言 随着社会节能和环保意识的日益增强，一些原先被冷落的技术逐渐受到厂家和业主的青睐。对冷水机组的冷凝排热进行回收便是其中之一。不可否认，在一些场合，如医院，宾馆等，在供冷的同时，需要一定温度和流量的热水以满足需要。这时候热回收型冷水机组便体现其技术优势，但同时也对热水系统设计和运行提出了相应的要求，而且对机组的性能也有一定的影响。另外由于机组本身的问题，例如，热水温度的限制和机组在供冷的时候才能供热（冬天使用热泵除外），使得该技术在实际应用中受到一定的制约，特别在冬天使用时，一些地区，由于室外温度的限制，并不能大规模减小常规燃煤燃气热水锅炉或电锅炉的规格，因此其发挥效益的时间一般在于夏季供冷的周期内。而且由于冷水机组冷负荷的变化，导致其热回收量也发生变化，这就导致应用此技术的实际回收期比理论的要长！ 虽然热回收技术不是一个新的技术，但目前系统设计思路都是一些冷水机组厂家提出的，出于推广的需要，有些分析并不是完全准确，本文将从热水温度和回收量，系统设计，控制系统及投资回收期等四个方面进行探讨。 1 热水温度和回收量 热水温度和热回收量主要与热回收模式、冷凝器类型和蒸发器类型有关。 1.1热回收模式 热回收共有两种模式[1]，一种是显热回收，也称之为部分热回收；另一种是潜热回收，也称之为全热回收。
高温高压的冷媒蒸汽在冷凝器中一般要经历三个阶段[2]，如下图1所示。如果仅回收过热段部分的能量，此时蒸汽不发生相变，因此回收的仅为蒸汽的显热，此热量大约为总排热量的12～15％[1]。该模式称之为显热回收模式。显热回收的特点是： a回收的比例不大，一般为冷量的10％左右，这是因为考虑到换热效率的问题； b回收的温度不高，对于风冷机组，最高出水温度为60℃左右；对于水冷机组，最高出水温度在50℃左右。这是因为风冷机组的冷凝温度和过热度均高于水冷机组的缘故； c对冷水机组的性能（COP）的影响，加了热回收的冷水机组，如果其冷凝器与标准机组一致，由于一部分的热量被热水带走，相应地冷凝器承担的热量就减少，这样会有助于增加冷媒的过冷度，对机组提高效率是有利的[1]，这种情况只有在进行热回收的时候才能发生； d与常规机组相比，成本增加很少。 如果将过热度和凝结段的热量进行回收，则称之为潜热回收（全热回收），这时候，为了保证回收的温度和回收量，必须提高冷凝温度，显然，冷凝温度的提高将直接影响机组的制冷性能（COP），它具有如下特点： a回收的比例较大，一些厂家宣称其回收热量高达冷量的80％[3]； b回收的温度较高，一些厂家的水冷机组其热水温度可高达65℃[3][4]； c对冷水机组的性能（COP）影响很大，但一些国内厂家的热回收机组的COP与其相对应的标准机组的COP完全一致，这就有点匪夷所思了； d与常规机组相比，成本增加较大。
