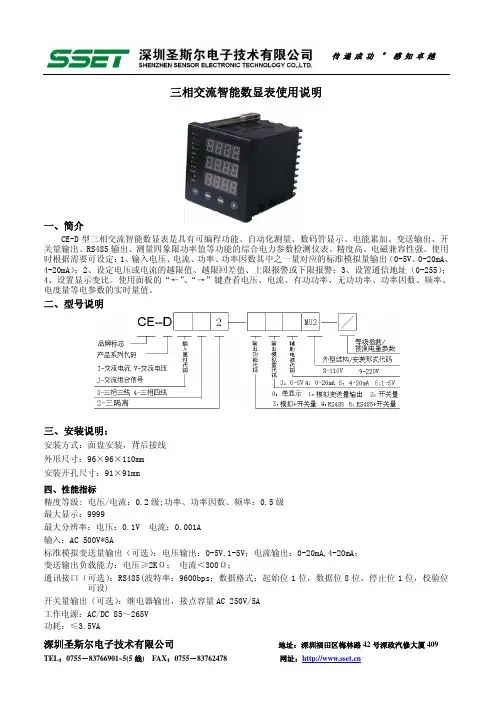

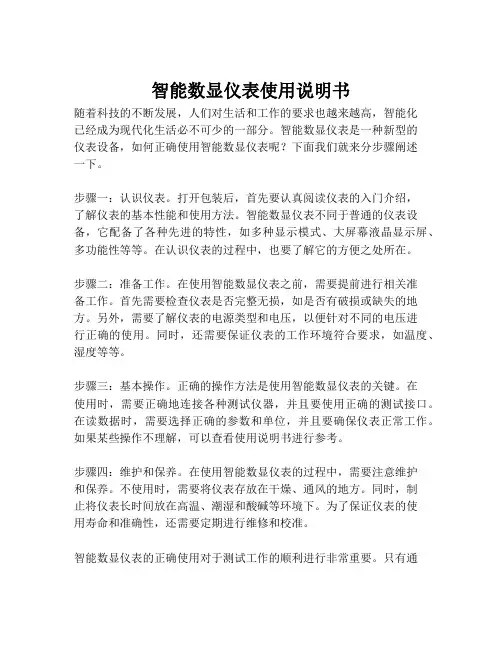

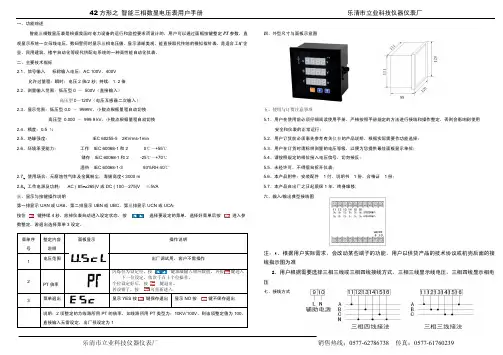

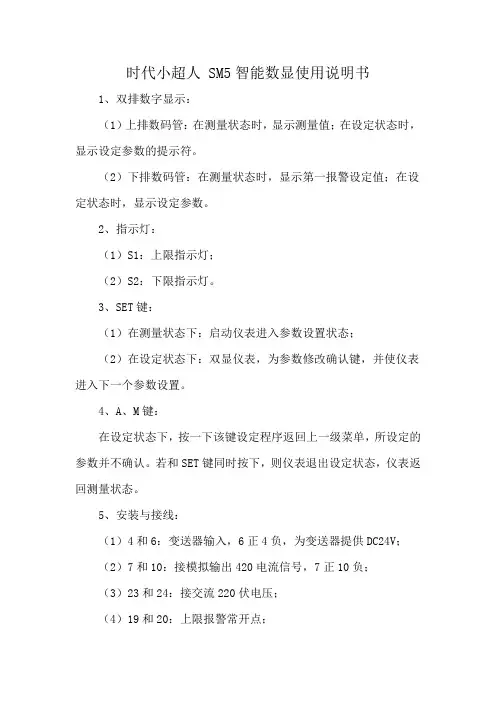

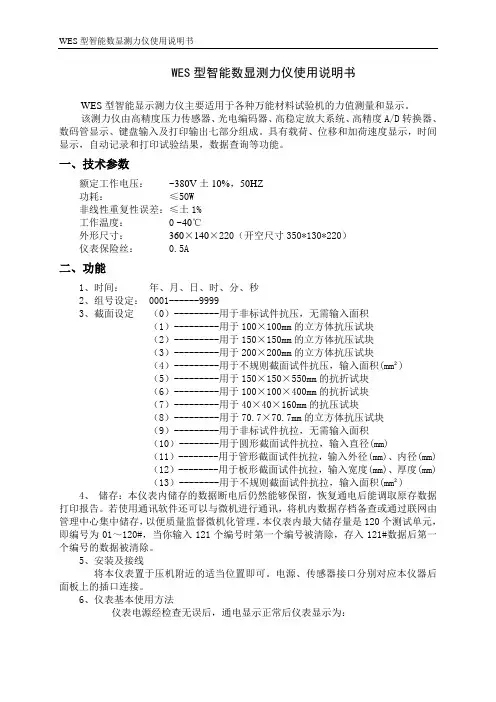

智能数显组合电测试仪表使用说明书

智能数显组合电测试仪表使用说明书
智能数显组合电测试仪表使用说明书

电加热器说明书

DRK型空气电加热器 DRK Electric Air Heater 使用说明书 Operating Instruction Manual 江苏国能环保设备有限公司 Jiangsu Guoneng Environment Protection Equipment Co., Ltd.

一、前言Preface DRK型空气电加热器是我厂近年来研制成功的专门供燃煤发电厂除灰系统使用的新型加热设备,该设备由空气电加热器和控制系统两个部分组成。发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管,0Cr27A17MO2高温电阻合金丝、结晶氧化镁粉,经压缩工艺成型,使电加热元件的使用寿命得以保证。控制部分采用先进的数字电路、集成电路触发器、高反压可控硅等组成可调测温、恒温系统,保证了电加热器的正常运行。 DRK electric air heater, the new type heating equipment special for coal-fired power plant ash collection system, is successfully made by our company recent years. This equipment consists of electric air heater and control system. Heating unit adopts 1Cr18Ni9Ti seamless steel tube as the protective case. After compression craft formation, 0Cr27A17MO2 high temperature resistance alloy wire and crystal magnesia powder could make sure the life of electric heating element. Control part uses advanced digital circuit, IC trigger and high counter voltage SCR to compose adjustable thermometer and thermostat system, which insure the normal working of heater. 该产品适用于电站空气输送斜槽气化风加热,电除尘器灰斗气化风和贮灰库气化风加热等方面。 This equipment use for power plant air delivery skewed slot gasification wind heating, electric dust collector gasification wind and ash storehouse gasification wind heating. 技术参数 Technical Parameter 1.空气电加热器的规格与参数 Specifications and Parameter of Electric Air Heater

15kw电磁加热器说明书

半桥15-25KW电磁加热控制器简要介绍 一、产品电气规格: 1、额定电压频率:380VAC 50Hz /60Hz 2、电压适应范围:310V-450V 3、额定功率:根据工件加温要求 4、工作频率:8.5-45KHz 最佳段12-20KHz 5、安全工作环境温度:-20℃-45℃; 6、工作湿度:≤95% 7、热效率≥90% 8、接线示意图 9、线圈与被加热体间距为25MM(包好以后的厚度) 10、工作电流: 25KW:38-43A 20KW:30-35A 15KW:23-28A 11、采用高速输入及输出电流霍尔传感器,能更精确的检测相位,电流大小 二、基本性能概述: 1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长 2、有缺相保护功能 3、有IGBT过流保护功能 4、有输入及输出过流保护自动调节负反馈功能 输入保护输出保护 25KW:43A 25KW:80A 20KW: 35A 20KW:70A

15KW:28A 15KW:60A 5、有IGBT过温保护功能 6、有加热线圈短路保护功能 7、有加热线圈开路保护功能 8、半桥串联谐振电路 9、采用高性能IGBT驱动芯片驱动,完美的驱动及输出波形 10、自动识别负载及锁相功能,以使负载端得到最高功率因数,也使电路精确控制在弱感性 区高效率工作 11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰 12、节电效果好:与目前采用的电热圈相比,节电可达30%以上 13、安装方便:可接桶型和平盘型等等结构方式感应线圈 14、运行成本低,维修量少,产品保修1年,终生维护 三、产品使用所接负载特性:5130号钢以及45号钢类,线圈与工件距离 2.5厘米(特殊材料要特殊调试) 飞度电磁半桥参数要求 序号功率 (KW) 输入电 流(A) 带负载电 感量(uH) 线圈电流 (A) 线横截面 (mm2)国标 有效长度(m)两边 各3米留边引线 保温棉厚 度(mm) 1 15 23-28 120-150 50-60 16 30-35 20-25 2 20 30-35 100-110 60-70 20 25-30 20-25 3 25 38-43 80-90 70-80 25 20-25 20-25 注意:电感量只是应用的其中一个参数而已,具体要实测工作频率和电流,通过增减线圈匝数来匹配功率,加热温度要求高的感量适当减小,工作频率在11-28KHz范围内,保持加热到所需最高温度时频率不低于11KHz(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的)四、电磁加热控制器工作状态 为了方便操作,所有功能键统一(也可按客人需求订做) 待机下工作状态

XMT系列智能数显温控仪使用说明书

XMT-系列智能数显温控仪使用说明书 XMT-7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤,禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键,否则会损坏或划伤按键。 一、主要技术指标 1.1 输入 热电偶S R B K N E J T 热电阻Pt100 JPt100 Cu50 1.2 基本误差: 输入满量程的±0.5%±1个字 1.3 分辨率:1℃0.1℃ 1.4 采样周期:3次/sec,按需可达到8次/sec 1.5 报警功能:上限,下限,上偏差,下偏差上下限,上下偏差,

范围内及待机状态报警 1.6 报警输出:继电器触点AC250V 3A(阻性负载) 1.7 控制方式:模糊PID控制、位式控制 1.8 控制输出:继电器触点(容量:220VAC3A) SSR驱动电平输出(DC0/5V) 过零触发脉冲:光偶可控硅输出1A 600V 移相触发脉冲:光偶可控硅输出1A 600V 1.9 电源电压: AC85-264V(50/60Hz) 21.6-26.4V AC(额定24V AC) 21.6-26.4V DC(额定24V DC) 1.10 工作环境:温度0-50℃,湿度<85%RH的无腐蚀性场合,功耗<5VA 1.11 面板尺寸:80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码: X M T ①- 7 ②③④- ⑤⑥~⑦ ①仪表面板尺寸(高×宽mm) S:160×80 E:96×48 F:48×96 A:96×96 G:48×48 D:72×72 空:80×160

电磁加热器使用说明书

企业简介 大庆科丰石油技术开发有限公司总部位于大庆市高新开发区服务外包园区,下设两个产品加工基地,两个协作企业,员工总数129人,其中专业技术人员22人,教授级高级工程师5人,高级工程师9人。主要产品有油田环保作业装置、天然气综合处理装置、天然气电磁加热装置、油田油泥处理装置、油田输油伴热装置、BDR电磁管道加热器、盘式电机驱动节能抽油机、井上工具等12系列65项产品,年创产值五千万元。 公司经营机制科学,运行体系流畅,管理思想现代,文化理念先进,多年来坚持“打造一流队伍,创造一流技术,塑造一流品牌,铸造一流企业”的宗旨,努力为新老客户提供优质高效的产品和技术服务。目前产品和技术服务领域已遍及大庆油田、吉林油田、辽河油田、海拉尔油田、江苏油田、河北油田等地区。我们愿与各界朋友真诚合作,共谋发展,互信双赢,共创未来。 -1- BDR电磁管道加热器产品简介

利用电热和电磁感应原理对介质进行双重加热处理是非常成熟的实用技术 ,但该技术在油田输油管线上的应用却是我公司的首创.我公司经过多年的研究和实验,证明了该技术在油田上的应用是较为理想的. 对管道内油温的提升速度快,加热效率高,自动控温,安装简单,维护方便, 使用寿命长,占地面积小,节能环保,防爆性能强,安全可靠.经专家评定具有广泛的推广价值. 一.产品外观 二.技术特性 项目单位指标 加热功率KW2~28 使用电压V220/380 设定出口温度℃20~75可调 最大流量L/H800 最大压力MPa5 质量kg45~95

-2-三.产品系列 型号 功率 (KW) 使用电压 (V) 加热管规格 DN×L(mm) 充液重量 (kg) BDR380-022220DN38-50×165074 BDR380-033220DN38-50×165074 BDR380-044220DN38-50×165074 BDR380-05 5220DN38-50×165074 BDR380-066380DN38-50×1650122 BDR380-088380DN38-50×1650122 BDR380-1010380DN38-50×1650122 BDR380-1212380DN38-50×1650122 BDR380-1515380DN38-50×1650122 BDR380-1818380DN38-50×1650122 BDR380-2020380DN38-50×1650122 BDR380-21~2821~28380DN38-50×1875125 四.安装 电磁管道加热器安装示意图

电加热有机热载体炉使用说明

结构简介: 有机热载体炉是一种新型的特种加热炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。 电加热有机热载体炉以电为加热源,以导热油为介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运行进行高精密控制工作。系统热利用率高,由于模块整体安装,运行维修方便,是一种安全、高效、节能的理想首选供热设备。 二.性能特点: (1)、获得低压高温热介质,调节方便,供热均匀,可以满足精确的工艺温度。(2)、液相循环供热,无冷凝排放热损失,供热系统热效率高。 (3)、工作介质受热及放热和温度升降对体积的变化,在系统内有补偿技术措施。(4)、循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。三.出厂简况: 1.加热炉出厂时将本体、储油槽、油汽分离器、过滤器。、循环泵、注油泵、阀门、仪表、电器控制柜及其另件为整体运输, 2.高位膨胀槽、平台扶梯分件包装 3.随炉供应用户出厂技术文件,及产品出厂清单,安装说明。 四.设备功能: ⑴.加热炉: 主体是加热炉系统的主机部分,有机热载体由此获得热能。 ⑵.热油循环泵:热油循环泵是导热油闭路强制循环的动力,要求每台加热炉配置两台泵,

其中一台为备用。 ⑶.膨胀槽(高位槽) 膨胀槽用作导热油因温度变化而产生体积变化的补偿,从而稳定系统载热体的压力,同时还可以帮助系统脱水排汽,因此膨胀槽应设置在比系统其它设备或管道高出1.5-2M标高处,正常工作时应保持高液位状态,当突然停电或热油循环泵发生故障而需紧急停炉时,可以将冷油置换阀打开,此时高位槽的冷油利用其位能流经炉管而入贮油槽,从而防止炉管内导热油超温过热。 ⑷.贮油槽(低位槽) 贮油槽主要用来贮存高位槽、炉管及系统排出的导热油,工作时应处于低液位状态,随时准备接受外来导热油。排气口应接至安全区且不得设置阀门。 ⑸.注油泵(齿轮泵) 用来向系统补充或抽出导热油。泵体上箭头方向是主轴转方向,也是介质的流动方向。⑹.滤油器(Y型滤油器) 滤油器用来过滤并清除供热系统中的异物。 ⑺.油汽分离器: 油汽分离器用来分离并排除供热系统中的空气、水蒸汽及其它气体,从而确保导热油在液相无气水的状态下稳定运行。 ⑻.电加热管总成:用来将电能转化为热能。 五、控制系统说明: 该有机热载体炉,由较先进的程序控制器控制,能实现正常加热所必需的各种功能,能在正常状态、事故状态及非常情况下,自动实施保护性报警,配以相应的液位控制器、压力控制器、温度控制器,实现进出口压力指示、进出口温度指示,保证热载体温度在正常范围内波

MT系列智能数显温控仪使用说明书

M T系列智能数显温控仪使用说明书 文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]

XMT-系列智能数显温控仪使用说明书 XMT-7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤,禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键,否则会损坏或划伤按键。 一、主要技术指标 输入 热电偶 S R B K N E J T 热电阻 Pt100 JPt100 Cu50 基本误差: 输入满量程的±%±1个字 分辨率: 1℃℃ 采样周期:3次/sec,按需可达到 8次/sec 报警功能:上限,下限,上偏差,下偏差上下限,上下偏差,范围内及待机状态报警 报警输出:继电器触点 AC250V 3A(阻性负载) 控制方式:模糊PID控制、位式控制 控制输出:继电器触点(容量:220VAC3A) SSR驱动电平输出(DC0/5V) 过零触发脉冲:光偶可控硅输出 1A 600V

移相触发脉冲:光偶可控硅输出 1A 600V 电源电压: AC85-264V(50/60Hz) AC(额定24V AC) DC(额定24V DC) 工作环境:温度0-50℃,湿度<85%RH的无腐蚀性场合,功耗<5VA 面板尺寸:80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码: X M T ① - 7 ②③④ - ⑤⑥~⑦ ①仪表面板尺寸(高×宽mm) S:160×80 E:96×48 F:48×96 A:96×96 G:48×48 D:72×72 空:80×160 ②主控控制方式 0 二位式 2 三位式 3 位式PID 4 PID继电器输出 5 PID固态继电器输出 6 PID移相可控硅触发 7 PID过零可控硅触发 8 三相PID过零可控硅触发

电加热器说明书范文

电加热器说明书

DRK型空气电加热器 DRK Electric Air Heater 使用说明书 Operating Instruction Manual 江苏国能环保设备有限公司 Jiangsu Guoneng Environment Protection Equipment Co., Ltd.

一、前言Preface DRK型空气电加热器是我厂近年来研制成功的专门供燃煤发电厂除灰系统使用的新型加热设备,该设备由空气电加热器和控制系统两个部分组成。发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管,0Cr27A17MO2高温电阻合金丝、结晶氧化镁粉,经压缩工艺成型,使电加热元件的使用寿命得以保证。控制部分采用先进的数字电路、集成电路触发器、高反压可控硅等组成可调测温、恒温系统,保证了电加热器的正常运行。 DRK electric air heater, the new type heating equipment special for coal-fired power plant ash collection system, is successfully made by our company recent years. This equipment consists of electric air heater and control system. Heating unit adopts 1Cr18Ni9Ti seamless steel tube as the protective case. After compression craft formation, 0Cr27A17MO2 high temperature resistance alloy wire and crystal magnesia powder could make sure the life of electric heating element. Control part uses advanced digital circuit, IC trigger and high counter voltage SCR to compose adjustable thermometer and thermostat system, which insure the normal working of heater.

防爆电加热器说明书

博瑞能源中压减压撬100KW中压减压撬防爆加热器 使 用 说 明 书 嘉星燃气设备制造

1、主要技术参数 2、工作原理与结构概述 防爆电加热器由接线箱、电加热管、加热器壳体和温控仪表部分组成,其中接线箱包括了接线盒和电加热管连接板两个部分。由接线箱和电加热管组成的整体,其机构设计参数符合GB3836.1~3-2000《爆炸性环境用电气设备》的有关规定。 电加热器外形尺寸:

发热体为合金电阻电热丝,其材料为Ni80Cr20,与管连接导体一起均装在金属管。管空隙紧密填充粉状氧化镁无机绝缘填料,发热体相互间及它们与金属管的间距大于2毫米,管连接导体与发热体之间采用压接或硬钎焊连接,并按GB3836.1~3-2000表1和表3规定了的最小电气绝缘及防潮处理。按GB3836.1~3-2000“爆炸性环境用电气设备”的规定进行形式试验。 接线箱系钢结构件,紧固螺栓数8—M12×50,接合面粗糙度3.2,电缆引入装置采用密封式,密封圈为硅橡胶及丁晴橡胶。 3、使用说明: 1)必须与CNG控制柜配套使用,实现联动控制。 2)工作电压不得超过其额定电压的1.0倍,外壳应有效接地。 3)工作环境:0℃ ~ 340℃,无腐蚀气体。 4)先打开电源,液位报警会显示红灯,并且有声音报警,这时加入防冻液直到报警解除后再继续加入10mm左右高的液面,不能一次性加满,这样会造成防冻液因加热后膨胀,而溢出。 5)定期检查电热管表面,如有结炭、污垢,必须除尽后使用。同时,每隔1年检查一次筒体、腐蚀程度、是否需更换容器及电热管。 6)元件应贮藏在通风干燥处。 7)接线箱的线需套黄蜡管。 8)认真检查电加热器与电加热器配套的电气和仪表控制系统等设备和线路是否完好,确认能否投入使用。 9)定时观察设备、电气、仪表以及控制系统工作是否正常。 10)随时观察三相电流是否平衡。 11)本设备可室安装,若需在室外安装,应置挡雨挡雪设施。 12)每次启动前应对电热管绝缘电阻测量一下,低于2 MΩ时应抽出电热管,放于300℃烘箱中烘干后使用。 13)加热器的工作温度严格控制在100℃以下,以避免加热温度超过天然气自燃点后燃烧爆炸。 14)加热器的管道接头垫片应用缠绕式柔性石墨垫片,3MPa。

电加热器操作说明1

干气装置电加热器操作使用说明 一、加热器现场操作 A)先检查净化风气源压力,静压力为0.4~0.5MPa。 B)打开副腔内净化风阀门,将减压阀调到0.4MPa。 C)打开旁路阀门,使主腔压力表显示在100~300Pa。 D)按副腔“启动”按钮,对主腔进行换气(这时主腔压力最好在250Pa,如不是可根据大小调节旁路阀门),换气延时900秒,换气指示灯灭,工作指示灯亮。 *注:如果主腔压力表显示低于80Pa,压力报警,主操作盘不能启动。在正常运行状况下,如果主腔压力表显示低于80Pa,电加热器自停。 E)先把主腔控制开关放在“ON”位置,主腔二次回路得电;然后分别按下(电动操作机构)一路和二路“合闸”按钮,主腔一次回路得电,整个系统处于可运行状态。 F)把“就地,远程”按钮置“就地”位置。 G)调节“超温报警表、温度控制表、流量报警表”三个表的设定值为工艺需要值。 *注:“超温报警表”测量的是电加热器内部温度,量程为0~800℃,表盘上的“PU”是实际测量值,“SU”为设定的报警值,在设定报警值的过程中,如果不小心按了“sel”按钮,等候10s后会自动回复,这时可以重新进行设定。如果电加热器在正常运行过程中因超温报警停机,必须等故障排除后,温度降到正常值,按“内部温度报警”按钮进行复位,然后才能再次启动电加热器。 “温度控制表”测量的是电加热器出口气体的实际温度,量程为0~800℃。将工艺所要达到的加热温度设定在表盘上。对于E-402,由于是启动一次后连续操作,在启动时可以先将温度设定低一些,慢慢提高设定值达到给定,防止温度上升的惯性造成冲击;对于E-404,由于是间歇操作,不可能每次启动都进行设定,只能将报警温度设定的高一些,防止温度上升的惯性达到报警值。 “流量报警表”测量的是电加热器进出气体的流量,E-402量程为0~9999Nm3/h,E-404量程为0~8000Nm3/h,在表盘上设定流量低限报警值,如果低流量报警,电加热器不启动。 H)按下加热器启动按钮,将会听到接触器的吸合声,电加热器启动。

智能型数字显示温度控制器使用说明书

XMT-2000 智能型数字显示温度控制器使用说明书 此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。 操作注意 为防止触电或仪表失效,所有接线工作完成后方能接通电源,严禁触及仪表内部和改动仪表。 断电后方可清洗仪表,清除显示器上污渍请用软布或棉纸。显示器易被划伤,禁止用硬物擦拭或触及。 禁止用螺丝刀或书写笔等硬物体操作面板按键,否则会损坏或划伤按键。 1.产品确认 本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。本产品的PID参数可以自动整定,是一种智能化的仪表,使用十分方便,是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。 请参照下列代码表确认送达产品是否和您选定的型号完全一致。 XMT□-□□□□-□ ①②③④⑤⑥ ①板尺寸(mm)3:时间比例(加热) 5:下限偏差报警 省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警 A:96×96 5:驱动固态继电器的PID调节⑤输入代码 D:72×72 6:移相触发可控硅PID调节 1:热电偶 E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻 F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号 G:48×48 ④报警输出⑥馈电变送输出 ②显示方式 0:无报警 V12:隔离12V电压输出 6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出 ③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出 0:位式控制3:上下限绝对值报警 2:三位式控制 4:上限偏差报警 2.安装 2.1 注意事项(5)推紧安装支架,使仪表与盘面结合牢固。 (1)仪表安装于以下环境 (2)大气压力:86~106kPa。2.3 尺寸 环境温度:0~50℃。 相对湿度:45~85%RH。 (3)安装时应注意以下情况 H h 环境温度的急剧变化可能引起的结露。 腐蚀性、易燃气体。 直接震动或冲击主体结构。 B l 水、油、化学品、烟雾或蒸汽污染。 b b’ 过多的灰尘、盐份或金属粉末。 空调直吹。阳光的直射。 热辐射积聚之处。 h’ 2.2 安装过程(1)按照盘面开孔尺寸在盘面上打出用来安装单位:mm 仪表的矩形方孔。型号 H×B h×b×1 h’×b’ (2)多个仪表安装时,左右两孔间的距离应大 XTA 96×96 92×92×70 (92+1)×(92+1) 于25mm;上下两孔间的距离应大于30mm。 XTD 72×72 68×68×70 (68+1)×(68+1) (3)将仪表嵌入盘面开孔内。 XTE 96×48 92×44×70 (92+1)×(44+1) (4)在仪表安装槽内插入安装支架 XTG 48×48 44×44×70 (44+1)×(44+1) 3.接线 3.1接线注意 (1)热电偶输入,应使用对应的补偿导线。 (2)热电阻输入,应使用3根低电阻且长度、规格一致的导线。 (3)输入信号线应远离仪表电源线,动力电源线和负荷线,以避免引入电磁干扰。 3.2接线端子 4.面板布置 ①测量值(PV)显示器(红) ?显示测量值。 ?根据仪表状态显示各类提示符。 ②给定值(SV)显示器(绿) ?显示给定值。 ?根据仪表状态显示各类参数。 ③指示灯 ?控制输出灯(OUT)(绿)工作输出时亮。 ?自整定指示灯(AT)(绿) 工作输出时闪烁。 ?报警输出灯1(ALM1)(红)工作输出时亮。 ?报警输出灯2(ALM2)(红)工作输出时亮。 ④SET功能键 ?参数的调出、参数的修改确认。 ⑤移位键 ?根据需要选择参数位,控制输出的ON/OFF。 ⑥▲、▼数字调整键 ?用于调整 数字,启动/退出自整定。

数显表使用说明书1

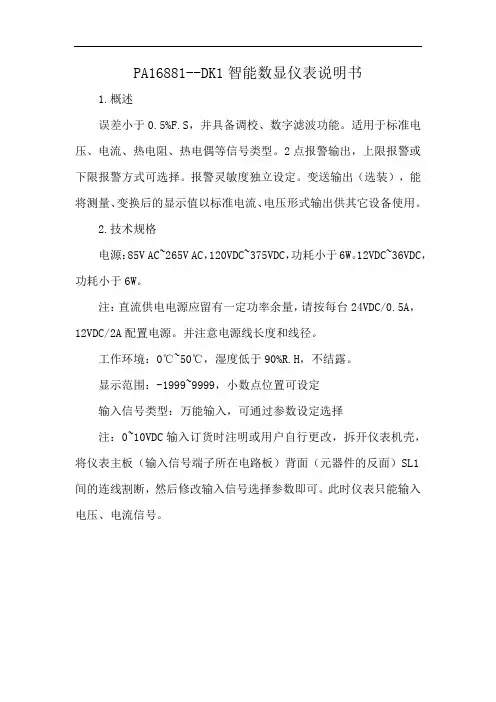

数显控制仪使用说明 1、概述 数显仪与各类模拟量输出的传感器、变送器配合,完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F.S,并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型 2点报警输出,上限报警或下限报警方式可选择。报警灵敏度独立设定 变送输出(选项),能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用 2、型号规格 3、技术规格 3、技术规格 电源:85V AC~265V AC,100V DC~380V DC,功耗小于4W 工作环境:0℃~50℃,湿度低于85%R.H,无结露。 显示范围:-1999~9999,小数点位置可设定 输入信号类型:万能输入,可通过设定选择 ★注:0~10VDC输入,订货时需说明,此时仪表不能万能输入

基本误差:小于0.5%F S 测量控制周期:0.2秒 报警输出:2点继电器输出,触点容量220V AC ,3A 变送输出 光电隔离 4mA~20mA ,0mA~10mA ,0mA~20mA 直流电流输出,通过设定选择。负载能力大于600Ω 1V~5V ,0V~5V ,0V~10V 直流电压输出,需订货时注明 输出分辨力:1/1000,误差小于±0.5% F .S ★ 变送输出为选项功能,只有订购选择后,仪表才具有此功能。 外供电源 用于给变送器供电,输出值与标称值的误差小于±5%,负载能力大于50mA 其它规格,需在订货时注明 4、安装与接线 为确保安全,接线必须在断电后进行。 2线制变送器电流信号的接线 A-H 规格160×80尺寸的仪表(mm ) 外形尺寸 开孔尺寸

电加热器-使用说明书

JR—0.432 型电加热器 使用说明书

目录用途、基本参数和结构说明 1. 用途 2. 基本参数 3. 结构概述二、使用与维护说明 1. 使用说明 2. 工作时维护 三、设备保温

用途、基本参数和结构说明 1. 用途 本产品用于空分设备的纯化器,系利用电加热发热元件(点加热管),来加热气体(污氮气),用于再生纯化器分子筛。 2. 基本参数 3. 结构概述: 加热器发热元件由15根不锈钢外壳的棒状电加热管组成,通过管板,折流板将其固定在加热器中。每根电加热管的一端分别连接到相应的接线铜排上,铜排上接上380V电源,通过功率控制器来调节气体的 出口温度。气体自上而下通过电加热管而得到加热,为减少热量损失,壳体外须进行绝热保温。本电加热器具有结构简单、使用方便、易于维护,使用寿命长,安全可靠等优点。 更换电加热管,将顶部保护罩拆开,拆去电热管连接软电线,松去电热管压紧螺母,便可更换损坏的电加热管。 二、使用与维护说明 1. 使用说明: (1)工作前先检查加热器是否漏气,特别是接线柱部分,如有漏气先消除后再使用。 (2)使用检查接地装置是否可靠 (3)使用前对电热管进行绝缘检查,其对地绝缘电阻<1M p ,否则将电热管在150~200C左右烘箱内干燥7~8小时,使其绝缘达到要求后,才能使用。I (3)接线后,将接线端用胶布或水玻璃等将接线端封好,以保护接线端不易氧化。 (4)使用前检查安全膜是否良好。

2. 工作时维护: (1)本加热器必须先通入气源,在气量达到要求,流速稳定后才可通电,决不可在未通气或气量极少的情况下,开启加热器,以免因电加热管过热而损坏。 在使用过程中如突然停气,应立即切断电源。 (2)工作中经常检查电热管使用情况,接线是否良好、绝缘是否达到要求。 (3)工作中定期清除灰尘及氧化皮等杂物。 (4)经常检查安全膜是否处于完好状态。 (5)按加热要求控制出口温度及通断电操作。 (6)定期检查、校正温度及测量控制仪表。 (7)经常检查保温层完好状态。 三.设备保温 本设备在用户现场安装完毕,试压合格后,对设备及管道进行保温

PCK300系列智能数显仪表通讯说明书

通讯协议手册杭州暖威电气有限公司

目录 协议U (3) U MODBUS-RTU (3) U通讯参数说明U (7) U模拟量码值定义U (7) U模拟量码值表U (8) U模拟量数据定义U (10) U电度量码值U (10) U电度量数据定义表U 通讯U (11) U DL/T645 (11) U通讯参数说明U (14) U数据标识编码表U (15) U变送功能U

MODBUS-RTU 协议 通讯参数说明 硬件采用RS -485,主从式半双工通讯,主机呼叫从机地址,从机应答方式通讯。 数据帧10位,1个起始位,8个数据位,1个停止位,偶校验,错误检测CRC(循环冗余校验)。波特率2400bps--57600bps ; 功能码 01H :读控制输出接点(继电器)状态 第1字节 ADR : 从机地址码(=001~254) 第 2字节 01H : 读寄存器值功能码 第3、4字节 : 想读取的开关量的起始地址 第5、6字节 : 从起始地址开始读多少个开关量 第7、8字节 : 从字节1到6的CRC16校验和 第1字节 ADR : 从机地址码(=001~254) 第2字节 01H : 返回读功能码 第3字节 : 返回的字节个数:表示数据的字节个数 第4字节 : 由于数据是一个8位的数,所以表示8个开关量的值,每一位为0 表示对应的开关断开,为1表示闭合。 第5、6字节 : 从字节1到4的CRC16校验和

1.1.功能码 02H :读开关输入(遥信)状态 第1字节 ADR : 从机地址码(=001~254) 第2字节 02H : 读寄存器值功能码 第 3、4字节 : 想读取的开关量的起始地址 第5、6字节 : 从起始地址开始读多少个开关量 第7、8字节 : 从字节1到6的CRC16校验和 第1字节 ADR : 从机地址码(=001~254) 第2字节 02H : 返回读功能码 第3字节 : 返回的字节个数:表示数据的字节个数 第4字节 : 由于数据是一个8位的数,所以表示8个开关量的值,每一位 为0表示对应的开关断开,为1表示闭合。 第5、 6字节 : 从字节1到4的CRC16校验和 1.2.功能码03H :读模拟量(遥测) 第1字节 ADR : 从机地址码(=001~254) 第2字节 03H : 读寄存器值功能码 第3、4字节 : 要读的寄存器开始地址 第5、6字节 : 要读的寄存器数量 第7、8字节 : 从字节1到6的CRC16校验和

电除雾器使用说明书

高效气溶胶静电除雾器 使用说明书

徐风环保科技 目录 第一章概述 (3) 第二章设备说明 (4) 一、设备本体结构 (4) 二、设备本体技术指标一览表.......................................................................错误!未定义书签。 三、设备本体技术指标可达条件及特点......................................................错误!未定义书签。第三章高效气溶胶静电除雾器的调试.. (5) 一、高效气溶胶静电除雾器的调试组织 (5) 二、喷淋系统的调试 (5) 三、绝缘子室温控箱的调试 (6) 第四章高效气溶胶静电除雾器的操作规定 (9)

一、电除雾器投入运行前的检查、确认 (9) 二、电除雾器的投入运行 (10) 三、电除雾器的联网运行 (10) 四、电除雾器清洗操作 (11) 五、电除雾器的停车操作 (11) 六、电除雾器部检查、检修操作 (12) 七、电除雾器的紧急停车操作 (12) 第五章高效气溶胶静电除雾器的检修 (13) 一、电除雾器日常巡检容 (13) 二、电除雾器检修 (13) 三、电除雾器检修标准及质量要求 (15) 第一章概述 高效气溶胶静电除雾器是以合成树脂为粘合剂,以玻璃纤维及其制品为增强材料,以碳纤维制品为导电材料而制成的电除雾器。它具有导电性好、重量轻、耐腐蚀、阻燃性好、性能稳定、效率高等优点。过去我国烟气净化和尾气处理多采用铅电除雾器和塑料电除雾器(PVC),由于以上两种材料固有的性质,在实际生产中存在许多不足之处。近年来由于材料工业的发展,技术的进步,碳玻璃钢等新材料的不断出现,国际及国开始选用更先进的导电玻璃钢材料作为电除雾的主体材料,并且获得成功和收到满意的效果。

电加热器安全使用管理规定正式版

Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.电加热器安全使用管理规 定正式版

电加热器安全使用管理规定正式版 下载提示:此管理制度资料适用于通过共同创造,促进集体发展的明文规则,建立共同的价值观、培养团队精神、加强个人学习方面的行为准则,实现对自我,对组织的价值贡献。文档可以直接使用,也可根据实际需要修订后使用。 1目的 为规范船舶及海工(以下简称船舶)建造电加热器的使用,避免因使用不当而引发触电、灼烫、火灾等事故,特制定本规定。 2适用范围 本规定适用于集团船舶建造所有板材、管材、钢结构件预热使用的陶瓷及其它类型带电加热器的安全管理。 3作业申请 3.1 内场使用电加热器前必须由使用责任人向工区/车间提出申请,经工区/车

间安全管理人员审批后,联系工区/车间专业电工接线。申请表内容应包括:使用负责人、现场监护人、使用场所及需加热件、工区/车间审批意见以及电工对加热器状况和接线情况确认。 3.2 船舶/海工现场使用电加热器前必须由工程主管填写《临时电线安装申请单》,经安全主管或安监员审批同意,由三供电工接线使用。 4 安全使用要求 4.1 雨天若无防雨措施,禁止使用;潮湿或狭小空间,须做好策划,防止发生触电事故。 4.2 加热器在使用前必须由专业电工进行全面检查,确认完好、无漏电现象后

数字电压表说明书

湄洲湾职业技术学院 数字电压表说明书 系别:自动化工程系 年级:10级专业:电气自动化姓名:林敬学号:1001010117导师姓名:明雄职称:讲师 2013年5月25日

目录 1.前言1 2.系统设计技术参数要求 (2) 3.系统设计 (3) 3.1系统设计总体框图 (3) 3.2 各模块原理说明 (3) 3.2.1 AT89S51模块.......................... 错误!未定义书签。 3.2.2 ADC0804模数转换模块 (4) 3.2.3 四位数码管显示模块 (5) 3.3 系统总原理图说明 (6) 3.4 系统印刷电路板的制作图 (6) 3.5 系统的操作说明 (6) 3.6 系统操作注意事项 (6) 参考文献 (7) 致谢词 (8) 附录 (9) 附录一:电路总原理图 (9) 附录二:印刷电路板原理图 (10) 附录三:元件清单 (11)

1.前言 单片机是在一块半导体材料上集成了CPU、存储器、I/O接口等各种功能部件,具有体积小、功耗低、价格便宜、功能强、可靠性好和使用方便灵活的特点。随着以半导体集成电路为中心的微电子技术的进步,单片机在工业控制、数据采集、智能化仪表、办公自动化以及家用电器等各个储藏中得到了越来越广泛的应用。数字电压表(DigitalVoltmeter简称DVM) 是采用数字化测量技术,把连续的模拟电压量转换成不连续、离散的数字化形式并加以显示的仪表。传统指针式电压表功能单一、精度低,难于满足数字化时代的需求,采用A/D 转换器和单片机构成的数字电压表,由于具有测量精度高, 抗干扰和可扩展能力强, 以及集成性能好等优点,目前已被广泛应用于电子及电工测量 ,工业自动化仪表、自动测试系统等智能化测量领域。

智能数显电流表

单相数显电流表 产品名称:单相数显电流表 型号系列:B600-AC1-1A1 本表功能:测量并显示单相电流 可集成功能:RS485通讯,报警功能,4-20ma输出,可编程 1、概述 B600数显电流表适用于电力电网、自动化控制等领域,用于监测单相电流参量。产品具有常规测量显示功能,可集成编程功能、DC4~20mA模拟量输出、RS485串行口和开关量输出等功能,可以实现与监控系统的联网或数据的远程传输等功能。仪表采用LED数码管显示形式,具有精度高,电磁兼容性好,性价比高,是电气配套商、工程总包和“甲方”单位值得醒信赖的电工产品。 2、通用技术参数 3、数显电流表主要外形及开孔尺寸

4、订货须知 订购请标明仪表完整型号及数量,工作电源及额定输入参数,若为简易型数显仪表,还需提供CT或PT变比。例如: B600-AC6-3V2三相交流电压表2只,工作电源:AC220V,输入:5A ; B600-AC6-3A2三相交流电流表2只,工作电源:AC220V,输入:5A ; B600-AC1-1A1D单相交流电流表2只,工作电源:AC220V,输入:5A ,CT变比100/5 ;B600-AC6-3AV1三相交流电流电压组合表2只,工作电源:AC220V,输入:5A/380V ;B600-AC1-1Y2功率因数表2只,工作电源:AC220V,输入:5A/100V ; B600-DC5-1A1直流电流表2只,工作电源:AC220V,输入:4-20mA,显示0-50Hz。 三相数显电流表 产品名称:三相数显电流表 型号系列:B600-AC6-3A1 本表功能:测量并显示单相电流 可集成功能:RS485通讯,报警功能,4-2ma输出,可编程 名称三相交流电流表 型号B600-AC6-3A3 主要功能测量并显示单相交流电流值,CT变比可设 可集成功能带一路开出(报警),RS485通讯,带4~20mA输出 显示方式数码管显示 标准输入5A/1A 精确度0.5级 正常工作温度-15~55摄氏度 外形尺寸96*96*102 开孔尺寸92*92 该系列其他尺寸111*111 67*67 45*45 1、概述

CYJ系列电加热器使用说明书

CYJ □系列电加热器使用说明书 电加热器电加热器主要以合金电阻丝为发热体,通过导热性能良好的绝缘介质以固定发热体的电热元件,它可以任何形式安装于气体、液体、固体等介质中进行加热,广泛应用于石油、化工、机械、电力、冶金、航空、核能、电子、日用电器、轻纺、食品加工、烟草、医药卫生等领域。 一、电加热器结构,图列 二、主要技术参数 1 、电加热器的最高表面负荷见下表: 加热介质、特点代号 最高表面负荷W/cm 2 外套材料 静止空气 Q 2 10# 5 1Cr18Ni9Ti 流动空气 L 2.5 10# 5.5 1Cr18Ni9Ti 水、溶液 S 7 紫铜T 4 9 10# 11 1Cr18Ni9Ti

油Y 3 10#、紫铜T4 5 1Cr18Ni9Ti 金属模具M 13 1Cr18Ni9Ti 2、金属管材料最高工作温度: 1Cr18Ni9Ti —650℃、10# —500℃、紫铜T4 —170℃、铝合金—450℃ 3、额定功率:标称功率P±10% 铠装加热器:±20% 4、环境温度-25~50℃ 5、周围空气相对湿度不大于90%(温度为25℃) 三、电加热器型号、规格 C Y J □□□□ - □ / □ - □□×□ 工厂代号总长度 电加热器代号保护管外径种类保护管材料设计序号额定功率 加热介质额定电压 安装结构形式例如:CYJG01S2-220/1000-Aφ8×800,表示用于加热水的直棒式带安装螺栓管状电加热器。电城市220V、功率为1kW,保护管材料为1Cr18Ni9Ti,成品规格φ×800(mm)。 四、使用注意事项: 1、本产品必须在规定的技术条件下(特别是电压、表面负荷)正确使用。 2、使用电加热器的设备或用具必须良好接地。 3、元件应存放在干燥处,若长期存放,绝缘电阻低于1MΩ时,应在 120~200℃左右的干燥箱烘烤(或通低电压)数小时,使绝缘电阻 恢复正常方可使用。

电子数显指示表使用说明书

电子数显指示表使用说明书 一.注意事项 1.指示表测量杆的移动速度不得大于0.5m/s。 2.指示表属精密量具,使用时应防止撞击、跌落,以免丧失精度。 3.应保持清洁,避免水等液态物质渗入指示表内以免影响正常使用。 4.不使用数据输出端口时,不要将输出口盖取下,不要用金属器件任意触及输出端,以免损坏电子电路。 5.指示表的任何部位不能施加电压,不要用笔刻字,以免损伤电子电路。 6.长期不使用时,应取出电池。 二.主要技术参数: 分辨率:百分表:0.01mm,千分表:0.001mm。 量程:百分表:0~10mm,千分表:0~3mm,0~5mm,0~10mm 电源:1.55V氧化银电池(SR44) 工作温度:0~40℃ 储运温度:-20~70℃ 相对湿度:≤80% 三.各部分名称: I型指示表II型指示表 1.测量头 2.测量杆 3.装夹轴套 4.开关键(或多功能键) 5.置零键 6.显示屏 7.数据输出口 8.防尘帽 9.电池10.测量制式转换键11.平型后盖(或带耳后盖)四.功能: 1.任意位置清零,以便于微差测量; 2.对于I型表,具有ON/OFF开关键,而对于II型表,具有多功能键:即有数据保持、快动显示、寻找最大值、寻找最小值的功能。 3.测量制式转换键。 4.备有串行数据输出口,可选择普通数据口或微型USB数据口。

五.I型表使用方法: 1.将测量杆和测量头擦拭干净。 2.按开关键,打开电源;使测量头接触被测工件并压缩约0.15mm,然后按置零键置零,即可正常读数。 II型表使用方法: 1.将测量杆和测量头擦拭干净。 2.按测量制式转换键或轻推测杆,打开电源;使测量头接触被测工件并压缩约0.15mm,然后按置零键置零,即可正常读数。 3.如果需用特殊功能可按M功能键和置零键,其选用方法如下: a.数据保持:按M功能键,显示“H”,即进入数据保持状态。 b.选快速跟踪:按M功能键,显示“H”,再按置零键,显“F.T”, 即为快速跟踪。测量完毕按M功能键,“F.T”消失,转为正常显示。 c.选快速跟踪最大值:按两次M功能键,显示“H MAX”;再按一 次置零键显示“F.T MAX”即为快速跟踪最大值。测量完毕按M功 能键,“F.T MAX”消失,转为正常显示。 d.选快速跟踪最小值:按三次功能键,显示“H MIN”,再按一次置 零键,显示“F.T MIN”即为快速跟踪最小值。测量完毕按M功能 键,“F.T MIN”消失,转为正常显示。 测量方向选择键的使用 客户可选用带有测量方向选择键的产品,该键使用方法如下: 当要求测量方向相反时,按一下测量方向选择键,则测量方向改变。六.电池安装方法: 拨下电池卡环,带出电池,换下旧电池,再将电池卡环嵌入指示表 中(正极朝上)。 七.故障排除方法: 宏研电子:https://www.doczj.com/doc/20169302.html,
