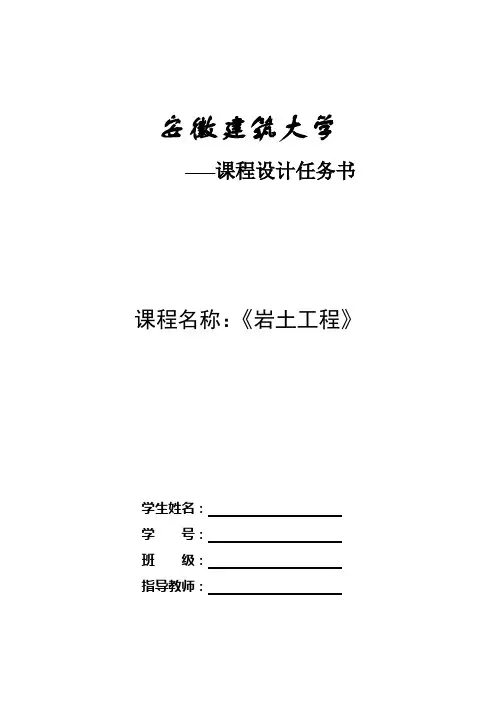

安徽建筑工业学院——课程设计任务书
课程名称：《岩土工程》
学生姓名：张小飞
学号：09201030223
班级：09勘查2班
指导教师：汪东林
院长：丁克伟
一、课题设计与分工要求
（一）设计课题
1、课题一：市府广场地下通道监控量测方案设计
2、课题二：飞凤街地下主通道监控量测方案设计
（二）课题分工与要求
1、课题一：由学号尾数为单号同学完成。
2、课题二：由学号尾数为双号同学完成。
3、要求：各班学习委员（或班长）负责对本班同学按学号划分课题，并将课题的分工名单在完成设计任务后一起上交指导教师。
二、目的和要求
1、掌握常见地下隧道施工监控量测方案制定和实施，了解并掌握地下工程监控量测流程；
2、综合运用地下工程设计原理、工程力学、工程施工管理等基本知识、理论和方法，正确地依据和使用现行技术规范，并能科学地搜集与查阅资料（特别希望各位同学能够充分利用好图书馆和网络资源）；
3、掌握隧道工程监控内容和目的；掌握测试点布置、测试仪器和测试方法；掌握监测频率；掌握监测控制标准；
4、了解监测数据分析及处理；
5、要求同学们以课题为核心，即要求团结协作，培养和发扬团队精神，又要求养成独立自主，勤奋学习，培养良好的自学能力和正确的学习态度。
三、应完成的设计工作量
（一）计算书一份
1、设计资料：任务书和必要附图；
2、监控量测目的和意义；
3、监控量测内容（其中包括必测项目和选测项目）；
4、测试的方法和测试工具；
5、监测断面和监测点的布置；
6、监测频率的确定；
7、各个监测项目的监测控制标准；
8、监测数据分析及处理方法以及监控量测管理。
（二）绘制监控量测方案图
1、监测断面布置图；
2、各个监测项目监测点布置图；
3、必要的文字说明。
四、设计时间：一周
五、主要参考资料
1．《城市地下工程施工监测与信息反馈技术》，刘招伟主编，科学出版社；
2．《地下工程浅埋暗挖通论》，王梦恕，安徽教育出版社社；
3．《地下工程施工与管理》，杨其新主编，西南交通大学出版社；
4．《地下建筑结构》，朱合华主编，中国建筑工业出版社；
5．《隧道工程设计要点集》，关宝树，人民交通出版社；
6.《岩土工程》，汤康敏主编，武汉理工大学出版社；
7．《铁路隧道设计规范》（TB10003-2001）；
8．各种隧道设计标准图集。
六、设计资料
题目1：本工程为市府广场公交换乘中心改造工程的一部分，由现商城负一层消防通道下穿市府广场停车场负二层，原设计地道总长59.5m，其中明挖框架段17.5m，穿越城市主干道至地下停车场段为隧道工程，长42m。桩号1+30.827～1+72.827段，长42m；采用“新奥法”原理进行设计，暗挖法施工。地下通道为圆弧拱衬砌，挡墙式洞口，洞内路面采用混凝土路面。通道净宽6m，净高2.5m，其中开挖高度8.48米，开挖宽度为5.6米。结构覆土厚度约为3米。隧道穿越地层,为杂填土(Qm1)和淤泥质杂填土(Q4a1)，其中淤黏土为天然含水量大于液限含水量，天然孔隙比大于或等于1.5的粘性土，属于在静水或缓慢的流水环境中沉积，经生物化学作用形成的一种特殊性土。
图1 地下通道平面图
衬
图2 地下通道断面设计图
题目2：飞凤街地下通道位于长江中路与飞凤街交叉口，通道下穿长江中路，在道路两侧及路中BRT 站台处分别设置出入口。地下主通道采用暗挖法施工，通道主体断面形式为拱顶直墙，采用CD 法施工，开挖跨度为6.54米，开挖高度5.1米，通道长约52米。结构覆土厚度约为4米。
此通道所处位置地貌单元属南淝河一级阶地，上部第四系覆盖层厚度约
19.0m，根据探测报告显示上部覆土1.6～5m为杂填土，结构顶局部含有淤泥质填土，对施工不利，。结构底部位于粉质粘土中，与下层粉细砂联通，底板以下粉土夹粉细砂中赋存承压水，承压水头3m。所处位置及断面设计如图3和图4所示。
出入
A
图3 地下通道平面图
隧
二衬
道
中
线
初衬
图4 地下通道断面设计图
