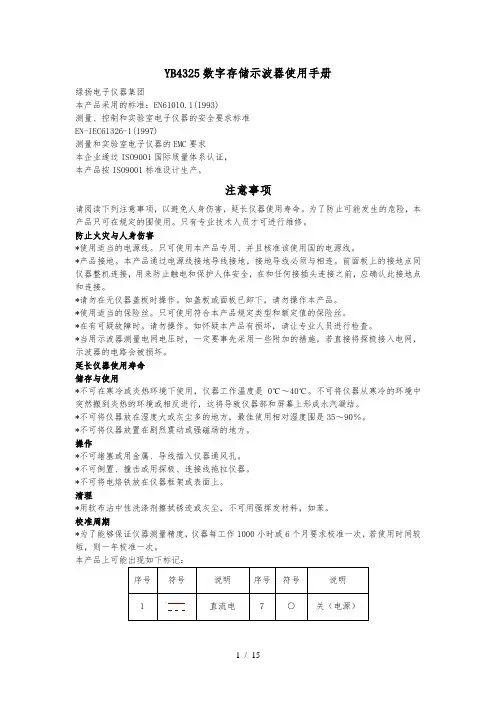

YB4325数字存储示波器使用手册
江苏绿扬电子仪器集团有限公司
本产品采用的标准：EN61010.1(1993)
测量、控制和实验室电子仪器的安全要求标准
EN-IEC61326-1(1997)
测量和实验室电子仪器的EMC要求
本企业通过ISO9001国际质量体系认证，
本产品按ISO9001标准设计生产。
注意事项
请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。为了防止可能发生的危险，本产品只可在规定的范围内使用。只有专业技术人员才可进行维修。
防止火灾及人身伤害
*使用适当的电源线。只可使用本产品专用、并且核准该使用国的电源线。
*产品接地。本产品通过电源线接地导线接地，接地导线必须与大地相连。前面板上的接地点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接地点和大地连接。
*请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
*使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
*在有可疑故障时。请勿操作。如怀疑本产品有损坏，请让专业人员进行检查。
*当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网，示波器内的电路会被损坏。
延长仪器使用寿命
储存与使用
*不可在寒冷或炎热环境下使用，仪器工作温度是0℃～40℃。不可将仪器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。
*不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度范围是35～90％。
*不可将仪器放置在剧烈震动或强磁场的地方。
操作
*不可堵塞或用金属、导线插入仪器通风孔。
*不可倒置、撞击或用探极、连接线拖拉仪器。
*不可将电烙铁放在仪器框架或表面上。
清理
*用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯。
校准周期
*为了能够保证仪器测量精度，仪器每工作1000小时或6个月要求校准一次，若使用时间较短，则一年校准一次。
本产品上可能出现如下标记：
序号符号说明序号符号说明
1 直流电7 ○关（电源）
2 ～ 交流电 8 +、－ 正、负极 3
! 接地 9 !
警示触电危险
4 ! 保护接地 10 !
警示
5 !
接机架 11 !
推动开关按入 6
｜
开（电源）
12
!
推动开关按出
简介
谢谢您购买ＹＢ４３２５系列示波器
为了确保正确使用，请在使用之前仔细阅读本说明书。阅闭，请保存好说明书。 该示波器根据严格的质量控制标准设计生产和检验，并通过了一系列环境试验。
售后服务:如果出现任何故障，请与我们销售部或各维修点联系，以便获得快而有效的售后服务。 注意：
该示波器必须在规定的环境中使用，才能保证其处于最佳工作状态。
该示波器在运输过程中，光迹线可能会轻微地发生倾斜。如果出现这一现象，请调节前面板上的光迹旋钮，将光迹调至与水平线平行。 安全警告：
*电源插头应有接地保护。
*更换保险丝必须断开输入电源。 *非专业人员请勿打开机箱盖板。
*维修请与我厂维修点或专职维修人员联系。
一．概述
YB4325系列示波器轻颖小巧、使用方便，并具有以下特点： 1） 频率范围广：DC~20MHz -3dB 2） 灵敏度高：最高偏转系数1mv/div
3） 6英寸大屏幕：便于清楚观看信号波形。 4） 数字编码开关：操作灵活，定位准确。
5） 光标读出测量：光标数字读出可使信号观察与测量变得更为迅速精确，屏幕上可提供7
种功能（ΔV 、ΔV%、ΔVdB 、ΔT 、1/ΔT 、占空比、相位） 6） 触发源:丰富的触发源功能（CH1、CH2、电源触发、外触发）。使用交替触发操作可获
得两个不相关电信号稳定的同步显示。
7） 触发耦合：全新的触发耦合电路设计，对各类不同频率、不同电压组合的电信号使用该
操作可获得稳定的同步显示。
8） 自动聚焦：测量过程中聚焦电平可自动校正。
9） 触发锁定：触发电路呈全自动同步状态，无需人工调节触发电平。 10） 释抑调节：使各种复杂波形同步更加稳定。
二．仪器配置
提供的标准配置如下：
1）示波器…………………..1台
2）探极……………………..2根
3）使用说明书……………..1本
三．使用注意事项
1）避免过冷和过热。
不可将示波器长期暴露在日光或靠近热源的地方，如火炉。
2）不可在寒冷天气时放在室外使用。仪器工作温度应是0℃～40℃。
3）避免炎热和寒冷环境的交替
不可将示波器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。
4）避免湿度、水分和灰尘
如果将示波器放在湿度大或灰尘多的地方，可能导致仪器操作出现故障。最佳使用相对湿度范围是35～９０％
5）示波器是一种精密测量仪器，应避免放置在剧烈振动的地方，否则会导致仪器操作出现故障。
6）避免放置仪器的地方有磁器或强磁场。
示波器对电磁场较为敏感，不可在具有强烈磁场的地方操作示波器，不可将磁性物体靠近示波器。
7）储存
*不可将物体放置在示波器上，注意不要堵塞仪器的通风孔。
*仪器不可遭到强烈的撞击。
*不可将导线或尖针插进通风孔。
*不可用探极、连接线拖拉仪器。
*不可将电烙铁放在示波器框架或示波器表面上。
*避免长期倒置存放和运输。
如果示波器不能正常工作，重新检查操作步骤，如果仪器确已出现故障，可与你最近的销售处联系以便修理。
使用之前的检查步骤：
1）检查电压：参看下表可知该示波器的正确工作电压范围，在接通电源之前应检查电源电压。
额定电压工作电压
交流220V 交流198～２４２Ｖ
２）确保使用的保险丝是指定的型号；
为了防止由于过电流引起的电路损坏，请使用正确的保险丝值。
额定电压额定电流
交流220V 1A
如果保险丝熔断，仔细检查原因，修理之后换上规定的保险丝。
如果使用保险丝不当，不仅会导致出现故障，甚至会使故障扩大，因此，必须使用正确的保险丝。
3）辉度不可太亮
不可将光点和扫描线调得过亮，否则不仅会使眼睛疲劳，而且如果长时间会使示波管的荧
光屏变黑。
4） 操作注意：为防止直接加到示波器输入端或探极输入端的电压过高，不可使用高于下列
范围的电压：
输入电压（直接）:400V(DC+AC P-P ) 频率≤1KHz 使用探极时：400V(DC+AC P-P ) 频率≤1KHz 外触发输入：100V(DC+AC P-P ) 频率≤1KHz Z 轴输入：50V(DC+AC P-P ) 频率≤1KHz
四．面板控制键作用说明
阅读本章内容请参看前面板示意图和后面板示意图。
1
2 4 5
8
9
10 11
12 13
14 15 16
17 18 19 20
21 22 24
25 26
29 27
28 30 31 33 32
34 35
50
37 51 3836 40
39 43 42 44 45
图4-1 YB4325二踪示波器操作面板示意图
图4-2 YB4325二踪示波器后面板示意图
1.示波管电路：
（46）交流电源插座，该插座下部装有保险丝。
检查电压插座上标明的额定电压，并使用相应的保险丝。该电源插座用来连接交流电源线。（9）电源开关（POWER）
将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关键，接通电源。
（8）电源指示灯
电源接通时，指示灯亮。
（2）辉度旋钮（INTENSITY）
控制光点和扫描线的亮度，顺时针方向旋转旋钮，亮度增强。
（4）聚焦旋钮（FOCUS）
用辉度控制钮将亮度调至合适的标准，然后调节聚焦控制旋钮直至光迹达到最清晰的程度。虽然调节亮度时，聚焦电路可自动调节，但聚焦有时也会轻微变化，如果出现这种情况，需重新调节聚焦旋钮。
（5）光迹旋转（TRACE ROTATION）
由于磁场的作用，当光迹在水平方向轻微倾斜时，该旋钮用于调节光迹与水平刻度平行。（7）读出字符加亮（READOUT INTEN）
用于调节读出字符和光标亮度。
（45）显示屏
仪器的测量显示终端。
（1）校准信号输出端子（CAL）
提供1±2%KHz, 2±2%V P-P方波作本机Y轴、X轴校准用。
（47）Z轴信号输入（Z-AXIS INPUT）
外接亮度调制输入端。
2.垂直方向部分（VERTICAL）
(13)通道1输入端【CH1 INPUT(X)】
该输入端用于垂直方向的输入，在X-Y方式时，作为X轴输入端。
（17）通道2输入端【CH2 INPUT(Y)】
和通道1一样，但在X-Y方式时，作为Y轴输入端。
(11)、(12)、(16)、(18)交流-直流-接地（AC、DC、GND）
输入信号与放大器连接方式选择开关：
交流（AC）:放大器输入端与信号连接经电容器耦合；
接地（GND）:输入信号与放大器断开，放大器的输入端接地；
直流（DC）:放大器输入端与信号直接耦合。
（10）（15）衰减器开关（VOLTS/DIV）
用于选择垂直偏转系数，共12档。
如果使用的是10：1的探极，计算时将幅度×10。
（14）（19）垂直微调旋钮（VARIBLE）
垂直微调用于连续改变电压偏转系数。此旋钮在正常情况下应位于顺时针方向旋到底的位置。将旋钮逆时针方向旋到底，垂直方向的灵敏度下降到2.5倍以上。
（44）断续工作方式开关
CH1、CH2两个通道按断续方式工作，断续频率约为250KHz。如果交替扫描时，需要“断续”方式可用此开关强制实现。
（43）(44)垂直位移（POSITION）
调节光迹在屏幕中的垂直位置。
（42）垂直方式工作开关（VERTICAL MODE）
选择垂直方向的工作方式
通道1（CH1）：屏幕上仅显示CH1信号。
通道2（CH2）：屏幕上仅显示CH2信号。
双踪（DUAL）: 屏幕上显示双踪，交替或断续方式自动转换，同时显示CH1和CH2上的信号。
叠加（ADD）：显示CH1和CH2输入信号的代数和。
（39）CH2极性开关（INVERT）：按此开关时CH2显示反相信号。
（48）CH1信号输出端（CH1 OUTPUT）：输出约100mv/div的通道1信号。当输出端接50Ω匹配终端时，信号衰减一半，约50mv/div。该信号可用于频率的计数信号。
3.水平方向部分（HORIZONTAL）
(20)主扫描时间系数选择开关（TIME/DIV）
主扫描时间系数选择开关共20档，在0.1μs~0.5s/div范围选择扫描速率。
（30）X-Y控制键：按入此键，CH1信号接入水平偏转，CH2信号接入垂直偏转。（21）扫描非校准状态开关键：按入此键，扫描时基进入非校准调节状态，此时调节扫描微调有效。
（24）扫描微调控制键（V ARIBLE）
此旋钮顺时针旋到底时，处于校准位置，扫描由Time/div开关指示。
此旋钮逆时针旋到底时，处于校准位置，扫描减慢2.5倍以上。当按键（21）未按入，旋钮（24）调节无效，即为校准状态。
（37）水平位移（POSITION）
用于调节光迹在水平方向移动。
顺时针方向旋转该按钮向右移动光迹，逆时针方向旋转该按钮向左移动光迹。
（36）扩展控制键（MAG×10）
按下去时，扫描因数×10扩展。扫描时间Time/vid开关指示数值的1/10。
（22）接地端子：示波器外壳接地端。
4.触发系统（TRIGGER）
（29）触发源选择开关（SOURCE）
通道1 X-Y(CH1,X-Y):CH1通道信号为触发信号，当工作方式在X-Y方式时，拨动开关应设置于此档；
通道2（CH2）：CH2通道的输入信号是触发信号；
电源（LINE）：电源频率信号为触发信号；
外接（EXT）: 外触发输入端的触发信号是外部信号，用于特殊信号的触发。
（27）交替触发（TRIG ALT）
在双踪交替显示时，触发信号来自于两个垂直通道，此方式可以用于同时观察两路不相关信号。
（26）外触发输入插座（EXT IPUT）
用于外部触发信号的输入。
（33）触发电平旋钮（TRIG LEVEL）
用于调节被测信号在某选定电平触发，当旋钮转向“+”时显示波形的触发电平上升，反之触发电平下降。
（32）电平锁定（LOCK）:无论信号如何变化，触发电平自动保持在最佳位置，不需人工调节电平。
（34）释抑（HOLDOFF）:当信号波形复杂，用电平旋钮不能稳定触发时，可用“释抑”旋钮使波形稳定同步。
（25）触发极性按钮（SLOPE）
触发极性选择。用于选择在信号的上升沿触发或下降沿触发。
（31）触发方式选择（TRIG MODE）
自动（AUTO）:在“自动”扫描方式时，扫描电路自动进行扫描。在没有信号输入或输入信号没有被触发同步时，屏幕上仍然可以显示扫描基线。
常态（NORM）：有触发信号才能扫描，否则屏幕上无扫描线显示。当输入信号的频率低于50Hz时，请用“常态”触发方式。
单次（SINGLE）：当自动（AUTO）、常态（NORM）两键同时弹出即为单次触发工作状态。当触发信号来时，准备（READY）指示灯亮，单次扫描结束后指示灯熄灭，复位键（RESET）按下后电路又处于待触发状态。
5.读出功能
光标测量
（35）光标开/关：按此键可以打开/关闭光标测量功能。
(50)光标功能:按此键选择下列测量功能。
ΔV：电压差测量
ΔV%：电压差百分比测量（5div=100%）
ΔVdB: 电压增益测量（5div=0dB）
ΔT：时间差测量
1/ΔT：频率测量
DUTY:占空比（时间差的百分比）测量(5div=100%)
PHASE:相位测量(5div=360o)
(51)光标＿▽＿▼（基准）：按此键选择移动的光标，被选中的光标带有“▽”或“▼”标记；当两个光标均带有标记时，两个光标可同时移动。
（38）位移：旋转此控制旋钮可将选择的光标移位。
读出开/关:按下“光标开/关”键可以打开或关闭示波器读出功能。
探极×1/×10：指示探极状态×1/×10，按下“光迹＿▽＿▼（基准）”键的同时旋转光标“位移”（38）旋钮，可选择×1/×10探极状态。
五．操作方法
1.基本操作
按下表设置仪器的开关及控制旋钮或按键。
项目编号设置电源(POWER) (9) 弹出辉度(INTENSITY) (2) 顺时针1/3处聚焦(FOCUS) (4) 适中
垂直方式(MODE) (42) CH1
断续(CHOP) (44) 弹出
CH2反相(INV) (39) 弹出垂直位移(POSITION) (40)(43) 适中
衰减开关(VOLT/DIV) (10)(15) 0.5V/DIV 微调(VORIABLE) (14)(17) 校准位置
AC-DC-接地(GND) (11)(12)(16)(18) 接地（GND）
触发源(SOURCE) (29) CH1
耦合(COUPLING) (28) AC
触发极性(SLOPE) (25) +
交替触发(TRIG ALT) (27) 弹出电平锁定(LOCK) (32) 按下
释抑(HOLDOFF) (34) 最小（逆时针方向到底）触发方式(31) 自动水平衰减（TIME/DIV）(20) 0.5ms/div
扫描非标准(SWP UNCAL) (21) 弹出
水平位移(POSITION) (37) 适中
×10扩展(×10MAG) (36) 弹出
X-Y (30) 弹出
按上述表格设定了开关和控制按钮后，将电源线接到交流电源插座，然后按如下步骤操作：（1）打开电源开关，电源指示灯变亮，约20秒钟后，示波管屏幕上会显示光迹，如60秒钟后仍未出现光迹，应按上表检查开关和控制按钮的设定位置。
（2）调节辉度辉度(INTENSITY)和聚焦(FOCUS)旋钮，将光迹亮度调到适当，且最清晰。（3）调节CH1位移旋钮及光迹旋转旋钮，将扫描线调到与水平中心刻度线平行。
（4）将探极连接到CH1输入端，将2V P-P校准信号加到探极上。
（5）将AC-DC-GND开关拨到AC，屏幕上将会出现如图5-1所示的波形。
（6）调节聚焦（FOCUS）旋钮，使波形达到最清晰。
（7）为便于信号的观察，将 (VOLT/DIV) 开关和水平衰减（TIME/DIV）开关调到适当的位置，使信号波形幅度适中，周期适中。
（8）调节垂直位移和水平位移旋钮到适中位置，使显示的波形对准刻度线且电压幅度（V P-P）和周期（T）能方便读出。
上述为示波器的基本操作步骤，CH2单通道的操作方法与CH1类似，进一步的操作方法在下面章节中逐一讲解。
2.双通道操作
将垂直方式(VERT MODE)开关置双踪（DUAL），此时，CH2的光迹也显示在屏幕上，CH1光迹为校准信号方波，CH2因无输入信号，显示为一水平基线。
如同通道CH1,将校准信号接入通道CH2，设定输入耦合方式为AC，调节垂直方向位移旋钮（40）和（43）使两通道信号如图5-2所示。
图5-1图5-2
双通道操作时（双踪或叠加），“触发源”开关选择CH1或CH2信号，如果CH1和CH2信号为相关信号，则波形均会被稳定显示，如为不相关信号，则必须使用“交替触发”（TRIG ALT）开关，那么两个不相关信号波形也都会被稳定显示。但此时不可同时按下“断续”（CHOP）和“交替触发”（TRIG ALT）开关。
5ms/div以下的扫描范围使用“断续”方式，2ms/div以上扫描范围为交替方式，当“断续”方式按入时，在所有扫描范围内均以“断续”方式显示两条光迹，“断续”方式优先“交
替”方式。
3.叠加操作
将垂直方式（ VERT MODE ）设定在相加（ADD ）状态，可在屏幕上观察到CH1和CH2信号的代数和，如果按下了CH2反相（INV ）按键开关，则显示为CH1和CH2信号之差。 如果想要得到精确的相加或相减，借助于垂直微调（VAR ）旋钮将两通道的偏转系数精确调整到同一数值上。
垂直位移可由任一通道的垂直位移旋钮调节，观察垂直放大器的线性，请将两个垂直位移旋钮设定到中心位置。
4.X-Y 与X 外接操作
“X-Y ”按键按下，内部扫描电路断开，由“触发源’(SOURCE)选择的信号驱动水平方向的光迹。当触发源开关的设定为“CH1(X-Y) ”位置时，示波器为“X-Y ”工作，CH1为X 轴，CH2为Y 轴；当触发源开关的设定为外接(EXT )位置时，示波器为“X 外接方式”（EXT HOR ）扫描工作。 X-Y 操作：
垂直方式开关选择“X-Y ”方式，触发源开关选择“X-Y ”，CH1为X 轴，CH2为Y 轴，可进行X-Y 工作。水平位移旋钮直接用于X 轴位移。
图5-3
图5-4
X 轴CH1
双通道X-Y 操作
注：X-Y 工作时，若要显示高频信号则必须注意X 轴和Y 轴之间相位差及频带宽度。 X 外接（EXT ）操作：
作用在外触发输入端（23）上的外接信号驱动X 轴，任一垂直信号由垂直工作方式（VERT MODE ）开关选择，当选定双踪（DUAL ）方式时，CH1和CH2信号均以断续方式显示，见图5-4。
５．触发
正确的触发方式直接影响示波器有效工作，因此必须熟悉各种触发功能及操作方法。 （１） 触发源开关功能：选择所需要显示的信号自身或是与显示信号具有时间关系的
触发信号作用于触发，以便在屏幕上显示稳定的信号波形。
CH1:CH1输入信号作触发信号； CH2:CH2输入信号作触发信号。 电源（LINE ）：电源信号用作触发信号，这种方法用在被测信号与电源频率相关信号时有效，特别时测量音频电路，闸流管电路等工频电源噪声时更为有效。
外接（EXT ）:扫描由作用在外触发输入端的外加触发信号触发，使用的外接信号与被测信号具有周期性关系，由于被测信号没有用作触发信号，波形的显示与测量信号无关。
（２） 耦合开关功能
根据被测信号的特点，用此开关选择触发信号的耦合方式。
交流（AC ）:这是交流耦合方式，由于触发信号通过交流耦合电路，而排除了输入信号的直流成分的影响，可得到稳定的触发。该方式在低频为10Hz 以下，使用交替触发方式且扫描速度较慢时，如产生抖动可使用直流方式。
高频抑制（HF REJ）：触发信号通过交流耦合电路和低通滤波器（约50KHz -3Db）作用到触发电路，触发信号中的高频成分通过滤波器被抑制，只有低频信号部分能作用到触发电路。
电视（TV）：TV触发，以便于观察TV视频信号，触发信号经交流耦合通过触发电路，将电视信号馈送到电视同步分离电路，分离电路拾取同步信号作为触发扫描用，这样视频信号能稳定显示。调整主扫描TIME/DIV开关，扫描速率根据电视的场和行作如下切换：TV-V:0.5S~0.1ms/div;TV-H: 0.5μS~0.1μs/div.极性开关设定如图5-5所示，以便与视频信号一致。
图5-5
直流（DC）：这是直流耦合方式，触发信号被直接耦合到触发电路，触发需要触发信号的直流部分或是需要显示低频信号以及信号占空比很小时，使用此方式。
（３）极性开关功能：
该开关用于选择如图5-6所示触发信号的极性。
“+”当设定在正极性位置，触发电平产生在触发信号上升沿；
“－”当设定在负极性位置，触发电平产生在触发信号下降沿。
图5-6
（４）电平控制器控制功能：该旋钮用于调节触发电平，以稳定显示图像，一旦触发信号超过了控制旋钮所设置的触发电平，扫描即被触发且屏幕上稳定显示波形，顺时针旋动旋钮，触发电平向上变化，反之向下变化，变化特性如图5-7所示。
触发电平
1
2341234
1206030
03060120
电平旋钮旋转角度（单位:度）左------中------右
图5-7
电平锁定：按下电平设定（LOCK ）开关时，触发电平被自动保持在触发信号的幅度之内，且不需要进行电平调节即可得到稳定的触发，只要屏幕信号幅度或外接触发信号输入电压在下列范围内，该自动触发锁定功能都是有效的。 YB4325: 50Hz~20MHz ≥2.0DIV(0.25V) YB4345: 50Hz~40MHz ≥2.0DIV(0.25V) （5）“释抑”控制功能:
当被测信号不是单一频率信号时，上述提到的电平控制触发可能并不能获得稳定波形。此时，可通过调整扫描波形的释抑时间（扫描回程时间），能使扫描与被测信号波形稳定同步。
图5-8(a)所示为屏幕交叠的几条不同波形，当释抑“HOLD OFF ”旋钮在最小位置时，很难观察到稳定的同步信号。
图5-8(b)所示的信号，不需要的部分已被释抑掉，波形在屏幕上没有重叠现象。
图5-8
(a)
(b)
OFF time
调整释抑时间
6单次扫描工作方式
非重复信号和瞬间信号通过通常的重复扫描工作方式，在屏幕上很难观察。这些信号必须采用单次工作方式显示，并可拍照以供观察。
（1）“自动”和“常态”按钮均弹出。
（2）将被测信号作用于垂直输入端，调节触发电平。
（3）按下“复位”按钮，扫描产生一次，被测信号在屏幕上仅显示一次。
测量单次瞬变信号:
(1)将“触发”方式设定为“常态”。
(2)将标准输出信号作用于垂直输入端，根据被测信号的幅度调节触发电平。
将“触发”方式设定为“单次”，即“自动”和“常态”均弹出，在垂直输入端重新接入被测信号。
（３）按下“复位”按钮，扫描电路处于“准备”状态且准备指示灯变亮。
（4）随着输入电路出现单次信号，产生一次扫描把单次瞬变信号显示在屏幕上。但是它不能用于双通道交替工作方式。在双通道单次扫描工作方法中，应使用断续方式。
7．扫描扩展
当被显示波形的一部分需要沿时间轴扩展时，可使用较快的扫描速度，但如果所需扩展部分远离扫描起点，此时欲加快扫速，它可能会跑出屏幕。在这种情况下可按下扩展开关按钮，显示的波形由中心向左右两个方向扩展为10倍，见图5—9。
扩展操作过程中的扫描时间如下：（TIME/DIV开关指示值）×1/10。
因此，未扩展的最快扫描值随着扩展变为：（如0.1μs/div）
0.1μs/div×1/10=10ns/div
扩展前
扩展后
通过位移控制任一部分均可被扩展
图5-9
8.读出功能
选择的灵敏度输入、扫描时间等显示位置均如图5—10所示。
注：当“触发方式”为“常态”时，CRT上无任何光迹与信号点，欲观察信号按下“自动”按钮。
P10 > 20mV Y2P10 > 50mV Y1+EXT A=10ms △U =250mv
TV-V
图5-10
CH1显示：当“垂直方式”开关为CH1,DUAL 或叠加时，CH1的设定值显示在图5—10（1），这些值在CH2方式时不显示。
(ａ)当设定探极×10时显示“P10”。
（b ） V/DIV 校准位于“非校准”位置时，出现“>”符号。 （c ） 显示选择的灵敏度为1mv~5v （探极×10时，10mv~50v ）。
（d ） 设定为X —Y 按钮，垂直方式为CH2时下标出现“X ”标志，在双踪时下标出现
“Y1”标志。
CH2显示：当“垂直方式”开关为CH2,双踪或叠加时，CH2的设定值显示值为图5—10（2），这些值在CH1方式时不显示。
（a ） 当设定探极×10时显示“P10”。
（b ） “>”标志指V/DIV 为“非校准”位置。
（c ） 显示选择的灵敏度为1mv~5v （探极×10时，10mv~50v ）。
（d ） 设定为X —Y 按钮，垂直方式为CH2时下标出现“Y ”标志，在双踪时下标出
现“Y2”标志。
叠加（相减）及CH2反相显示：
（a ） 叠加、相减及反相功能显示为图5—10（3） （b ） “+”表示垂直方式为“叠加方式”，CH1和CH2的输入信号被叠加，按下CH2
反相时，实现CH1和CH2相减。
（c ） “↓”显示表明垂直方式CH2或双踪，且使用了CH2反相按钮。 时基显示：
扫描时间显示如图5—10（4）。 （a ） A 扫描时间前出现A ； （b ） “=”表示正常，“*”表示使用了×10扩展，“>”表示用了“扫描非校准”旋
钮；
（c ） 表示选择的扫描时间：10ns~0.5s ，使用“X —Y ”按钮会显示“X —Y ”。 断续/交替显示：
（2）通道2信息
（1）通道1信息 （5）触发耦合信息
（7）光标读出信息
（4）扫描时间信息
（3）叠加与反相信息
（6）TV 触发信息
垂直方式设定为“双踪”时，断续或交替显示如图5—10（5），按下X—Y按钮时，会出现“X EXT”。
TV—V/TV—H显示：
当“触发耦合”开关设定为TV时，TV—V/TV—H显示在图5—10（6）。
光标测量值显示：
七种功能相关测量显示在图５－１０（７）。
（ａ）通过按钮“光标功能”来选择七种功能（ΔV、ΔV%、ΔVdB、ΔT、1/ΔT、占空比、相位）中的一种，这电压ΔV功能提供不同类型的ΔV如下表：
垂直方式
CH1 CH2 双踪叠加
触发源
CH1
ΔV1ΔV2
ΔV1
ΔV12 CH2
ΔV2
电源
外接
X-Y *1 ΔV YΔV Y1*1
注：*1当x-y方式未设定到位时，将会出现错误信息：“X-Y Mode error”。
（b）在ΔV功能中，显示极性“+”或“－”：“+”当“▽”光标在“▼”（基准）光标之上；“－”当“▽”光标在“▼”光标之下。
（c）显示七种光标测量功能的测量值与单位。
ΔV：0.0V~40.0V（400v在探极×10）
注：在V/DIV校准设定为非校准位置或是垂直方式为“叠加”但V/DIV上CH1
和CH2灵敏度不相同时，测量单位以刻度显示（0.00~8.00div）。
ΔV %：0.0%~160%（5div=100% 基准）
ΔV dB：-41.9dB~+4.08div(5div＝0dB基准)
ΔT：0.0ns~5.00S
注：当“扫描非校准”按钮按入时，测量值以刻度显示（0.00~10.00div）。
1/ΔV T：200.０mHz~2.500GHz
注：当“扫描非校准”按钮按进或两光标交叠时，显示“？？？”表示未知值。
DUTY : 0.0%~200%（5div=100% 基准）
PHASE: 0.0O~720O（5div=360O基准）
注：除ΔT（%、dB）外，均可选择其他功能，如果使用了X-Y按钮，会出现未知值“？？？”。
9.探极校准
如前所述，为使探极能够在本机频率范围内准确衰减，必须有合适的相位补偿，否则显示的波形就会失真，从而引起测量误差。因此在使用之前，探极必须作适当的补偿调节。将探极BNC接到CH1或CH2输入端将VOLTS/DIV设定为5mV挡，将探极接到校准电压输出端，调节探极上的补偿电容，使屏幕上波形到最佳方波。
企业用户手册版 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
目录 目录................................................... 第1章进入系统 .......................................... 登录.................................................... 退出.................................................... 第2章报名业务 .......................................... 证书新办................................................ 申请新办............................................. 提交审核............................................. 已提交申请........................................... 证书复检................................................ 证书变更................................................ 证书补办................................................
实验常用电子仪器的使用 一、实验目的 1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器等的主要性能及正确使用方法。 2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法 二、实验仪器 1、函数信号发生器EE1641C 2、DS1062E-EDU数字示波器 3、高级电路实验箱 三、实验原理 初步了解示波器面板和用户界面 1. 前面板:DS1000E-EDU系列数字示波器向用户提供简单而功能明晰的前面板, 以进行基本的操作。面板上包括旋钮和功能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列 5 个灰色按键为菜单操作键(自上而下定义为 1 号至 5 号)。通过它们,您可以设置当前菜单的不同选项;其它按键为功能键,通过它们,您可以进入不同的功能菜单或直接获得特定的功能应用。
电压参数的自动测量 DS1000E-EDU, DS1000D-EDU 系列数字示波器可自动测量的电压参数包括峰峰值、最大值、最小值、平均值、均方根值、顶端值、低端值。下图表述了各个电压参数的物理意义。 电压参数示意图 峰峰值(Vpp):波形最高点至最低点的电压值。 最大值(Vmax):波形最高点至 GND(地)的电压值。 最小值(Vmin):波形最低点至 GND(地)的电压值。 幅值(Vamp):波形顶端至底端的电压值。 顶端值(Vtop):波形平顶至 GND(地)的电压值。
底端值(Vbase):波形平底至 GND(地)的电压值。 过冲(Overshoot):波形最大值与顶端值之差与幅值的比值。 预冲(Preshoot):波形最小值与底端值之差与幅值的比值。 平均值(Average):单位时间内信号的平均幅值。 均方根值(Vrms):即有效值。依据交流信号在单位时间内所换算产生的能量,对应于产生等值能量的直流电压,即均方根值。 2、函数信号发生器 函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20VP －P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。函数信号发生器的输出信号频率可以通过频率分档开关进行调节。 函数信号发生器作为信号源，它的输出端不允许短路。 例一:测量简单信号 观测电路中的一个未知信号,迅速显示和测量信号的频率和峰峰值。 1. 欲迅速显示该信号,请按如下步骤操作: (1) 将探头菜单衰减系数设定为1X,并将探头上的开关设定为1X。 (2) 将通道1的探头连接到电路被测点。
徐州工业职业技术学院 毕业设计（论文）任务书 课题名称基于Labview虚拟示波器的设计课题性质 班级通信111
论文真实性承诺及指导教师声明 学生论文真实性承诺 本人郑重声明：所提交的作品是本人在指导教师的指导下，独立进行研究工作所取得的成果，内容真实可靠，不存在抄袭、造假等学术不端行为。除文中已经注明引用的内容外，本论文不含其他个人或集体已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。如被发现论文中存在抄袭、造假等学术不端行为，本人愿承担本声明的法律责任和一切后果。 毕业生签名：日期： 指导教师关于学生论文真实性审核的声明 本人郑重声明：已经对学生论文所涉及的内容进行严格审核，确定其内容均由学生在本人指导下取得，对他人论文及成果的引用已经明确注明，不存在抄袭等学术不端行为。 指导教师签名：日期：
摘要 随着电子计算机技术和软件开发技术的日新月异，电子计算机在数据的实时分析和处理，显示，存贮等方面的优势与传统的仪器相比越来越明显。与此同时，随着计算机性价比的不断提升，传统仪器的价格又长期居高不下，再加上传统仪器的功能单一，发展虚拟仪器已经成为一个不可阻挡的历史潮流。美国NI 公司在这种大环境下，率先发起了对虚拟仪器的研究开发，推出了Labview软件开发平台。 本课题在掌握了虚拟仪器的基本结构及信号处理的相关知识基础之上，设计了一套虚拟示波器。对虚拟仪器的概念，结构，发展趋势进行了相关分析。介绍了与信号处理相关的基础知识，主要是傅里叶变换。虚拟仪器主要由硬件和软件两个部分构成。本文对虚拟示波器的硬件即数据采集卡进行了初略的介绍，对其软件部分进行了详细研究。在此基础上完成了频谱分析模块，存储模块，显示模块，滤波模块，测量模块的设计。 关键词：虚拟仪器虚拟示波器频谱分析数据采集
示波器使用100问答，示波器使用教程 1．对一个已设计完成的产品，如何用示波器经行检测分析其可靠性？ 答：示波器早已成为检测电子线路最有效的工具之一，通过观察线路关键节点的电压电流波形可以直观地检查线路工作是否正常，验证设计是否恰当。这对提高可靠性极有帮助。当然对波形的正确分析判断有赖于工程师自身的经验。 2．决定示波器探头价格的主要因素是什么？ 答：示波器的探头有非常多的种类，不同的性能，比如高压，差分，有源高速探头等等，价格也从几百人民币到接近一万美元。价格的主要决定因素当然是带宽和功能。探头是示波器接触电路的部分，好的探头可以提供测试需要的保真度。为做到这一点，即使无源探头，内部也必须有非常多的无源器件补偿电路(RC网络)。 3．一般的安捷伦示波器探头的使用寿命有多长时间？探头需不需要定期的标定？ 答：示波器的探头寿命不好说，取决于使用环境和方法。 标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必须进行探头补偿调整。所有有源探头在使用前应该有至少20分钟的预热，有的有源探头和电流探头需要进行零点漂移调整。 4．什么是示波器的实时采样率？ 答：实时采样率是指示波器一次采集(一次触发)采样间隔的倒数。据了解，目前业界的最高水平是四个通道同时使用。 5．什么是示波器的等效时间采样？ 答：等效时间采样指的是示波器把多次采集(多次触发)采集到的波形拼凑成一个波形，每次采样速率可能很慢，两次采集触发点有一定的偏移，最后形成的两个点间的最小采样间隔的倒数称为等效采样速率。其指标可以达到很高，如1ps。 6．什么是功率因数？如何如何测量？ 答：功率因数：在直流电路里，电压乘电流就是有功功率。但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。有功功率与视在功率之比叫做功率因数，以COSΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。 7．如何表达和测试功率密度？ 答：功率密度就是单位体积里的功率，一般电源里用W/in3。 8．有无办法利用示波器测出高频变压器或电感磁芯的工作情况？
1引言 1.1编写目的 本用户手册的编写目的是帮助用户了解《图书管理系统》，并学会对系统的操作。本用户手册的读者对象为：使用该软件的图书馆管理员、工作人员和学校的教师、学生。 1.2背景 随着人们知识层次的提高，图书馆成为日常生活中不可缺少的一部分。而图书馆的存数量和业务量庞大，仅仅靠传统的记账式管理是不可行的。图书馆管理系统应运而生，逐渐成为信息化建设的重要组成部分。图书馆管理系统为学校或社会型图书馆的管理员提供所有借阅者的详细信息，以及馆内库存的详细情况，对借书和还书两大功能进行合理操纵并登记。 说明： 开发软件名称：图书管理系统。 项目开发者：××学院计算机科学系“图书管理系统”开发小组： ×××(×号，组长)，×××(×号)，…… 用户单位：××大学 1.3定义 主键 (Primary Key) ：每一笔资料中的主键都是表格中的唯一值。换言之，它是用来独一无二地确认一个表格中的每一行资料
外键（Foreign Key）：设表t1,t2中都有一个name字段,而且是t1的主键，那 么如果设t2中的name为外键的话，向t2中添加数据的时候,如果name值不在t1之中就会报错。 1.4参考资料 张海藩：《软件工程导论》第五版清华大学出版社 肖刚等：《实用软件文档写作》清华大学出版社 李涛等：Visual C# SQL Server 数据库开发与实例清华大学出版社 2用途 2.1功能 需求规定的详细内容，请参考独立文档《软件需求说明书》。 2.2性能 2.2.1精度 根据使用需要，在各项数据的输入、输出即传输过程中，可以满足各种精度的需求。如：根据关键字精度的不同，查找可分为精确查找和泛型查找，精确查找可精确匹配读者已知的图书，泛型查找只要满足与输入的关键字相匹配的书目即输出，可供读者查找。2.2.2时间特性 查询速度：不超过10秒； 其它所有交互功能反应速度：不超过3秒；
* 声明 鼎阳科技有限公司,版权所有。 未经本公司同意,不得以任何形式或手段复制、摘抄、翻译本手册的内容。 ⅠSDS1000系列数字存储示波器简介 SDS1000 系列数字示波器体积小巧、操作灵活；采用彩色TFT-LCD及弹出式菜单显示，实现了它的易用性，大大提高了用户的工作效率。此外，SDS1000 系列性能优异、功能强大、价格实惠。具有较高的性价比。SDS1000 实时采样率最高 2GSa/s 、存储深度最高 2Mpts, 完全满足捕捉速度快、复杂信号的市场需求；支持USB设备存储，用户还可通过U盘或LAN 口对软件进行升级，最大程度地满足了用户的需求；所有型号产品都支持PictBridge 直接打印，满足最广泛的打印需求。 SDS1000系列有二十一种型号： [ SDS1000C系列 ]: SDS1102C、SDS1062C、SDS1042C、SDS1022C [ SDS1000D系列 ]:SDS1102D、SDS1062D、SDS1042D、SDS1022D [ SDS1000CM系列 ]: SDS1152CM、SDS1102CM、SDS1062CM [ SDS1000CE系列 ]: SDS1302CE、SDS1202CE、SDS1102CE、SDS1062CE [ SDS1000CF系列 ]: SDS1304CF、SDS1204CF、SDS1104CF、SDS1064CF [ SDS1000CN系列 ]:SDS1202CN、SDS1102CN ●超薄外观设计、体积小巧、桌面空间占用少、携带更方便 ●彩色TFT-LCD显示，波形显示更清晰、稳定 ●丰富的触发功能：边沿、脉冲、视频、斜率、交替 ●独特的数字滤波与波形录制功能 ●Pass/Fail功能，可对模板信号进行定制 ●3种光标模式、32 种自动测量种类
《英雄》用户手册 第六组
目录 1主要内容 (3) 1.1 游戏配置要求 (3) 1.2 执行游戏和片头动画 (3) 1.3 主菜单 (3) 1.4 游戏操作 (3) 1.5 游戏动作 (4) 1.6 战斗 (4) 2问题和回答（F A Q） (5) 3官方游戏攻略（提示） (5) 3.1 主线剧情 (5) 3.2 支线剧情 (5) 4结语 (6)
欢迎来到游戏《英雄》Demo的用户说明文档。这里我们将为你解决游戏内外遇到的种种问题，当你在游戏里遇到困难时可以参考这个文档。 1 主要内容 1.1 游戏配置要求 ?200M 硬盘空间 ?DirectX 9.0 ?MediaPlayer 9.0 ?256M内存 ?推荐P4 1.6G以上CPU ?声卡 1.2 执行游戏和片头动画 ?打开文件夹双击hero.exe执行文件即可。 ?执行游戏后出现的是片头动画，片头动画交待故事背景，可以按Esc键调过。 1.3 主菜单 ?主菜单有三个选项：“进入游戏”，“制作团队”，“退出游戏”。 ?“进入游戏”，从头开始游戏，先交代剧情。 ?“制作团队”播放的是第六小组的全体工作人员和分工动画。 ?“退出游戏”，就是退出游戏。 1.4 游戏操作 1.4.1 普通行走状态下的操作（下图左）：
?方向键 - 移动人物 ?F1 - 人物属性菜单 ?F2 - 物品菜单 ?Enter - 调查/拣物品 ?Esc - 关闭菜单 ?退出- Alt + F4 (对不起，由于是Demo版，所以现在只能这样) 1.4.2 战斗状态下的操作（上图右）： ?方向键 – 选择动作 ?F1 - 人物属性菜单 ?F2 - 物品菜单 ?Enter - 使用物品 ?Esc - 关闭菜单 1.4.3 菜单操作(F1和F2呼出菜单后)： ?方向键 – 选择物品或者状态 ?Enter - 使用物品 1.5 游戏动作 1.5.1 NPC（电脑角色） ?游戏里除主角外每个电脑都可以对话，调查和战斗。地下室里的虫子会自动靠近主角然后转入战斗。 ?对话会促进剧情发展，是游戏进行的必然环节。 ?战斗也是游戏进行的必然环节之一，但不是每一个电脑人物都要战斗。有些 NPC是主角打不赢的，比如管家和栓柱。 1.5.2 物品 ?在游戏各个场景里都能“搜索”到各式各样的物品。 ?物品在战斗中和平时走动中都可以使用。 ?有些物品可以增加生命，有些物品可以增加法术值。 1.5.3 法术 ?只能在战斗中使用法术。 ?法术可以治疗自己或者打击敌人。 1.6 战斗 ?生命值。生命值显示的是主角和敌人现在的可战斗状态，每当收到攻击都会降低。 当生命值降到0的时候该方战败，战斗结束， ?法术值。使用法术时要消耗法术值。 ?攻击。攻击有多种选择，不同的选择有不同的生命值降低。
YB4325数字存储示波器使用手册 江苏绿扬电子仪器集团有限公司 本产品采用的标准：EN61010.1(1993) 测量、控制和实验室电子仪器的安全要求标准 EN-IEC61326-1(1997) 测量和实验室电子仪器的EMC要求 本企业通过ISO9001国际质量体系认证， 本产品按ISO9001标准设计生产。 注意事项 请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。为了防止可能发生的危险，本产品只可在规定的范围内使用。只有专业技术人员才可进行维修。 防止火灾及人身伤害 *使用适当的电源线。只可使用本产品专用、并且核准该使用国的电源线。 *产品接地。本产品通过电源线接地导线接地，接地导线必须与大地相连。前面板上的接地点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接地点和大地连接。 *请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 *使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 *在有可疑故障时。请勿操作。如怀疑本产品有损坏，请让专业人员进行检查。 *当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网，示波器内的电路会被损坏。 延长仪器使用寿命 储存与使用 *不可在寒冷或炎热环境下使用，仪器工作温度是0℃～40℃。不可将仪器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。 *不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度范围是35～90％。 *不可将仪器放置在剧烈震动或强磁场的地方。 操作 *不可堵塞或用金属、导线插入仪器通风孔。 *不可倒置、撞击或用探极、连接线拖拉仪器。 *不可将电烙铁放在仪器框架或表面上。 清理 *用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯。 校准周期 *为了能够保证仪器测量精度，仪器每工作1000小时或6个月要求校准一次，若使用时间较短，则一年校准一次。 本产品上可能出现如下标记： 序号符号说明序号符号说明 1 直流电7 ○关（电源）
YB43020B模拟示波器 使用说明 YB43020B模拟示波器整体外观如图所示. 主要按键以及旋钮的功能如下: (1) 电源开关:按入此开关，仪器电源接通，指示灯亮。 (2) 聚焦:用以调节示波管电子束的焦点，使显示的光点成为细而清晰的圆点。 (3) 校准信号:此端口输出幅度为0.5V，频率为 1kHz 的方波信号 (4) 垂直位移:用以调节光迹在垂直方向的位置。 (5) 垂直方式:选择垂直系统的工作方式。 CH1：只显示CH1 通道的信号。 CH2：只显示CH2 通道的信号。 交替：用于同时观察两路信号，此时两路 信号交替显示，该方式适合于在扫描速率较快时 使用;断续：两路信号断续工作，适合于在扫描速 率较慢时,同时观察两路信号。 叠加：用于显示两路信号相加的结果，当 CH2 极性开关被按入时，则两信号相减。 CH2 反相：按入此键，CH2 的信号被反相。
(6) 灵敏度选择开关（VOLTS/DIV）:选择垂直轴的偏转系数，从 2mV/div～10V/div 分12个档级调整，可根据被测信号的电压幅度选择合适的档级 (7) 微调:用以连续调节垂直轴偏转系数，调节范围≥2.5倍，该旋钮逆时针旋足时为校准位置，此时可根据“VOLTS／DIV”开关度盘位置和屏幕显示幅度读取该信号的电压值。 (8) 耦合方式（AC GND DC）垂直通道的输入耦合方式选择， AC：信号中的直流分量被隔开，用以观察信号的交流成份； DC：信号与仪器通道直接耦合，当需要观察信号的直流分量或被测信号的频率较低时应选用此方式， GND 输入端处于接地状态，用以确定输入端为零电位时光迹所在位置。 (9) 水平位移:用以调节光迹在水平方向的位置。 (10) 电平:用以调节被测信号在变化至某一电平时 触发扫描。 (11) 极性:用以选择被测信号在上升沿或下降沿触 发扫描。 (12) 扫描方式:选择产生扫描的方式。 自动：当无触发信号输入时，屏幕上显示扫描 光迹，一旦有触发信号输入，电路自动转换为触发扫 描状态，调节电平可使波形稳定的显示在屏幕上，此 方式适合观察频率在50Hz 以上的信号。 常态：无信号输入时，屏幕上无光迹显示，有 信号输入时，且触发电平旋钮在合适位置上，电路被 触发扫描，当被测信号频率低于50Hz 时，必须选择 该方式。 锁定：仪器工作在锁定状态后，无需调节电平即可使波形稳定的显示在屏幕上。 单次：用于产生单次扫描，进入单次状态后，按动复位键，电路工作在单
大连化学物理研究所项目管理系统 用 户 使 用 手 册 2015年1月
目录 1引言 (3) 1.1编写目的 (3) 1.2背景 (3) 2. 软件概述 (3) 2.1目标 (3) 2.2功能概述 (3) 3. 运行环境 (3) 3.1硬件 (3) 3.2支持软件客户程序软件 (3) 4. 使用说明 (4) 4.1登录系统 (4) 4.2 系统菜单说明 (5) 4.3新建合同 (6) 4.4合同登记 (8) 4.5经费上账/预开发票 (9)
1引言 1.1编写目的 本文档是中科院大连化学物理研究所项目管理系统（以下简称为“项目管理系统”）针对用户所编写的使用说明手册，在本文档中通过对项目管理系统中的研究组用户进行了详细而具体的操作描述，通过该文档读者可以了解该系统的所有功能以及用户的具体权限。 1.2背景 项目的委托单位：大连化学物理研究所科技处 2. 软件概述 2.1目标 使用户能够轻松掌握本软件的使用。 2.2功能概述 研究组用户： 系统登录 录入合同、编辑合同、提交合同，合同执行过程中提交附件等 输出合同/协议审批单，提出预开发票申请、开发票申请、上账申请 合同查询，输出报表 3. 运行环境 3.1硬件 服务器支持PHP、MySQL服务，支持web服务 3.2支持软件客户程序软件 支持IE8到IE10版本、以及使用IE内核或者IE兼容模式的其他浏览器；IE11浏览器需要
将本系统加入到兼容性列表中；谷歌、火狐等浏览器有可能不能正常使用本系统的一些功能4. 使用说明 4.1登录系统 打开浏览器，输入系统地址，进入系统登录界面： 研究组用户，直接输入用户名密码点击登录系统。登录成功将会弹出成功信息： 如果出现登录错误的状况，系统会给出错误的原因提示：
用户手册编写规范https://www.doczj.com/doc/201503343.html,work Information Technology Company.2020YEAR
用户手册编写规范
目录 1.用户手册格式的统一规定 1.1章、节标题 1.2版面设置 2.用户手册的内容 2.1用户手册的目标 2.2用户手册的内容 2.3用户手册的风格
1. 用户手册格式的统一规定 1.1 章、节标题 一般情况下，用户手册用章、节来划分其内容。如果有的系统很大，其用户手册所包含的内容繁多，那么请根据其内容把用户手册划分为几个分册。每一分册根据本规定独立进行章、节编号。 1.1.1 章标题 每章的编号用阿拉伯数字表示，采用“第1章”、“第2章”、……的形式表示章的编号，章的编号后面空一个半角的格，然后是这一章的标题。 1）每一章必须另起一页开始； 2）章的编号和标题采用左对齐的格式放在行的左边； 3）章的编号和标题采用黑体小三号字； 4）章的编号和标题与其篇眉之间空一行，和其正文之间空三行。 1.1.2 节标题 节的编号格式为“§x.y”。其中，x为章的号码，y为节的号码，用阿拉伯数字表示。节的编号后面空一个半角的格，然后是这一节的标题。 1）每一节必须另起一页开始； 2）节的编号和标题采用左对齐的格式放在行的左边； 3）节的编号和标题采用黑体四号字； 4）节的编号和标题与其篇眉、正文之间均空一行。 1.1.3 小节标题 小节的编号格式为“§x.y.z”。其中，x为章的号码，y为节的号码，z为小节号码，用阿拉伯数字表示。小节的编号后面空一个半角的格，然后是这一小节的标题。 1）不必专为小节另起一页开始； 2）小节的编号和标题从左边开始顶格书写； 3）小节的编号和标题采用黑体小四号字； 4）小节的编号和标题与其前后的正文之间均空一行。 【注意】 1）一般情况下，章的下面可以划分为节和小节，但要具体情况具体分析。如果没有划分小节的必要，则可以划分到节为止；而且，如果有必要，还可以在小节下面划分更小的节，我们暂且称之为小小节。
UM0709 User Manual STM8/128-MCKIT motor control starter kit 1 Introduction The STM8/128-MCKIT starter kit is an integrated system designed to provide a complete, ready-to-use motor control application developed around the STMicroelectronics STM8 microcontroller. This starter kit is particularly suited to drive 3-phase brushless motors (either AC induction or permanent magnet types) and demonstrates how effectively the STM8 microcontrollers can be used in real-world motor control applications. ●Drive is based on scalar control (BLDC or ACIM) for three-phase motors. ●Position and/or speed measurement is implemented using Hall sensors or a tachometer. ●Sensorless control is also implemented. ●The inverter is driven using the PWM modulation technique. The STM8/128-MCKIT starter kit can be run in various ways: ●As a plug-and play demo, out of the box, with the provided BLDC motor, in sensorless speed control mode. ●With an AC induction motor, after reprogramming the microcontroller, in open loop or in speed control mode. However, the main advantage of the STM8/128-MCKIT is that you can use it to create your own applications and re-program the STM8 microcontroller. Y ou can develop your own applications using the dedicated software libraries provided in the starter kit in conjunction with a third-party IDE and C compiler. This manual describes: ●The STM8/128-MCKIT starter kit components, and how to set up the hardware to run the provided BLDC motor or an AC induction motor. ●How to run the STM8/128-MCKIT starter kit in standalone mode. ●The BLDC daughterboard (MB843). For information about the STM8 microcontroller features, refer to the datasheet. The STM8 evaluation board features, peripherals, and connectors are described in the STM8/128- EVAL user manual (UM0482). For information on the BLDC and AC induction motor software libraries and how to use them in motor control application development projects, refer to the STM8S three-phase BLDC software library (UM0708) and the STM8S three-phase AC induction motor software library user manual (UM0712) respectively. Y ou will find these manuals, and all related documentation on the STM8/128-MCKIT CD-ROM. June 2009Doc ID 15774 Rev 21/22 https://www.doczj.com/doc/201503343.html,
上海市特种设备使用单位隐患排查系统操作手册 2018年6月 上海市质量技术监督局特种设备监察处 上海九雏信息技术有限公司
目录 1.首次使用 (1) 1.1.首次登录需要使用法人一证通 (1) 1.1.1.安装“协卡助手”软件 (1) 1.1.2.使用法人一证通登录 (2) 1.2.初始化设置 (3) 1.2.1.企业信息确认 (4) 1.2.2.特种设备信息确认 (4) 1.2.3.初始管理账号创建 (5) 1.2.4.管理单元配置 (5) 1.2.5.人员及账号配置 (6) 2.电脑管理端使用 (7) 2.1.用户登录 (7) 2.2.排查计划 (8) 2.3.日常排查 (9) 2.3.1.排查记录 (9) 2.3.2.排查登记 (10) 2.4.问题识别 (11) 2.5.隐患管理 (13) 2.6.统计分析 (15) 2.6.1.常用报表 (15) 2.6.2.图表分析 (15) 3.手机端App使用 (16) 3.1.下载与安装 (16) 3.2.登录与首页 (18) 3.3.日常排查 (19) 3.3.1.新建排查记录 (19) 3.3.2.问题整改 (23) 3.3.3.隐患治理 (24)
3.4.辅助功能 (26) 3.4.1.设备信息 (26) 3.4.2.排查记录 (28) 3.4.3.知识库 (28) 3.4.4.企业信息 (29) 3.4.5.人员管理 (29) 3.4.6.管理单元 (30) 3.4.7.修改密码 (30)
1.首次使用 1.1.首次登录需要使用法人一证通 首次登录必须使用法人一证通，请准备法人一证通USB介质。 图1-1上海市法人一证通 为什么要使用“法人一证通”？ “法人一证通”是法人网上身份统一认证的一项重要的网络安全基础服务。隐患排查系统通过该服务，实现对企业身份信息的快速、可靠、安全的认证。 是否每次登录都要使用“法人一证通”？ 不是，仅首次登录需要。首次登录成功后，可自行创建账号密码，后续可使用账号密码直接登录。 1.1.1.安装“协卡助手”软件 在插入USB介质之前，请先安装“协卡助手”软件，可从系统登录界面上的链接下载（见图1-1），点击该链接后，会打开上海市法人一证通官方网站的协卡助手下载页面，点击该页右侧的红色“下载”按钮，待下载完成后安装即可。
DS-1000/2000 系列数字存储示波器使用说明书 二、面板和操作说明 DS-2000系列示波器前面板如图1-1所示，面板操作说明如图1-2所示，面板包括旋钮和功能按键。 旋钮控制类似模拟示波器，如移位（POSITION）、电平（LEVEL）、档级（VOLTS/DIV）。 功能按键主要是选择各种不同功能的菜单和运行的控制。
1、菜单操作键，在液晶屏幕右侧显示相应的菜单，用未标记的五个菜单操作键来进行选项，示波 器使用下列二种方法显示菜单选项，如图1-3所示。 a、循环列表，每次按下选项按钮时，示波器都会将参数设定为不同的值。 b、动作，按下运作选项按钮时立即发生的动作类型。
图1-4 显示界面 三、功能检查 1、接通仪器电源并打开，片刻后按任意键进入测试界面，如图1-4所示。 2、将示波器探头连接至通道（CH1）并将探极上的衰减开关设定为×10，并将探头连接器上的插 槽对准CH1的输入插座（BNC）的凸键上，插入并右转以锁定到位，如图1－5所示。 3、将探头端部和接地夹连接至探头补偿器的输出端，按 见示波显示（3V，1KHz）。如图1-6所示。
4、以同样的方法检查通道2（CH2）CH1，按CH2菜单键打开通道2，重复步骤2和步骤3。 四、探头补偿 1、按上述功能检查，连接示波器和探头，并按AUTO/SET 键，显示波形。 2、检查所显示波形形状。如图1-7所示。
3、如有必要，调探头上的可变电容，至屏幕上显示的波形补偿正确。 五、自动设置 本仪器具有自动设置功能，根据输入信号可自动调整，垂直、时基、触发方式来显示合适的波形，应用自动设置时要求被测信号的频率大于或等于50Hz，占空比大于1%。 1、将被测信号连接至通道输入端。 2、按下AUTO/SET键，波形将会自动显示，如需要，可手工调整，以达到你所需最佳波形。 六、垂直系统 如图1－8所示，为垂直控制区 图1—8
通用示波器使用说明书 在家电维修的过程中使用示波器已十分普遍。通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。正确、熟练地使用示波器，是初学维修人员的一项基本功。 虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。 一、面板介绍 1.亮度和聚焦旋钮 亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。 2.信号输入通道 常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。 3.通道选择键（垂直方式选择） 常用示波器有五个通道选择键： （1）CH1：通道1单独显示； （2）CH2：通道2单独显示； （3）ALT：两通道交替显示； （4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示； （5）ADD：两通道的信号叠加。维修中以选择通道1或通道2为多。 4.垂直灵敏度调节旋钮 调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。 5.垂直移动调节旋钮 用于调节被测信号光迹在屏幕垂直方向的位置。 6.水平扫描调节旋钮 调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。 7.水平位置调节旋钮 用于调节被测信号光迹在屏幕水平方向的位置。 8.触发方式选择 示波器通常有四种触发方式： （1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形； （2）自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形； （3）电视场（TV）：用于显示电视场信号； （4）峰值自动（P-PAUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电
YB4325示波器使用手册 江苏绿扬电子仪器集团有限公司 本产品采用的标准：EN61010.1(1993) 测量、控制和实验室电子仪器的安全要求标准 EN-IEC61326-1(1997) 测量和实验室电子仪器的EMC要求 本企业通过ISO9001国际质量体系认证， 本产品按ISO9001标准设计生产。 注意事项 请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。为了防止可能发生的危险，本产品只可在规定的范围内使用。只有专业技术人员才可进行维修。 防止火灾及人身伤害 *使用适当的电源线。只可使用本产品专用、并且核准该使用国的电源线。 *产品接地。本产品通过电源线接地导线接地，接地导线必须与大地相连。前面板上的接地点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接地点和大地连接。 *请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 *使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 *在有可疑故障时。请勿操作。如怀疑本产品有损坏，请让专业人员进行检查。 *当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网，示波器内的电路会被损坏。 延长仪器使用寿命 储存与使用 *不可在寒冷或炎热环境下使用，仪器工作温度是0℃～40℃。不可将仪器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。 *不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度范围是35～90％。 *不可将仪器放置在剧烈震动或强磁场的地方。 操作 *不可堵塞或用金属、导线插入仪器通风孔。 *不可倒置、撞击或用探极、连接线拖拉仪器。 *不可将电烙铁放在仪器框架或表面上。 清理 *用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯。 校准周期 *为了能够保证仪器测量精度，仪器每工作1000小时或6个月要求校准一次，若使用时间较短，则一年校准一次。
XXXX项目xxxx系统用户操作手册 XXXX有限公司
二00四年七月
修订历史记录
阅读历史记录
目录 1. 引言.................................................................... .5... 1.1. 编写目的 (5) 1.2. 读者对象 (5) 1.3. 定义、首字母缩写词和缩略语 (5) 1.4. 参考资料 (5) 1.5. 环境要求 (5) 2. 软件配置................................................................ 5.. 2.1. 软件安装 (5) 2.2. 参数配置 (5) 3. 软件综述................................................................ 5.. 3.1. 系统简介 (5) 3.2. 系统流程介绍 (5) 4. 操作说明................................................................ 5.. 4.1. 功能一 (6) 4.1.1. 功能描述 (6) 4.1.2. 用户界面 (6) 4.1.3. 操作方法 (6) 4.2. 功能二 (6) 4.2.1. 功能描述 (6) 4.2.2. 用户界面 (6) 4.2.3. 操作方法 (6) 5. 附录：常见问题解答...................................................... 6.
Digital Oscilloscopes
Wave r unner-2 Qu i c k s t a r t to Signal Vi e w i n g An a l o g Pe r s i s t e n c e ? Press A N A L O G P E R S I S T to access the power of An a l o g Pe r s i s t e n c e.The three-dimensional view shows va r i a tions in a wave f o r m as i n te n s i t y or co l o r -g r aded va r i a t i o n s .Press D I S P L AY to custo m i z e the display. Press Z O O M for a close-up view of signal https://www.doczj.com/doc/201503343.html,e the zoo m co n t r ols to magnify and inspe c t the signal,the soft k eys to change the zoom view,l o ck the zoom tra c es with multi-zoo m ,and to auto m a t i c ally scan the wave f o r m . 1 .Co n n e c t your signal.When using a pro b e,Pro B u s ? a u t o m a t i c ally sets the ve r t i c al scale factor and HFP pro b es a u t o m a t i c ally light-up with the tra c e co l o r .2 .Press A U T O S E T U P an d view. 3 .Press “ U n d o ”to reve r t back to a previous setting. Adjust the T I M E / D I V , and SMART Me m o r y a u t o m a t i c ally assure s the maximum re s o l u -tion for each time-base setting. Press a C H A N N E L b u t t o n ,and use the co n t r ol knobs to s e l e c t an d adjust that c h a n n e l ’s Vo l t s /D i v and offset settings.Press tw i c e to tog g l e the channel be t we e n On and O f f . Se l e c ts a pre- or po s t -t r igger https://www.doczj.com/doc/201503343.html,e to v i e w the signal eve n t s p r ior to the tri g g e r po i n t. Presets the tri g g e r d e l a y to ze r o. Quick Zoo m Press a C H A N N E L b u t t on to view the menu.
虚拟示波器使用手册 一、软件安装说明 软件安装包括USB数据采集卡驱动程序安装和虚拟示波器软件安装。 1、安装USB数据采集卡驱动程序 本虚拟示波器使用前必须先正确安装USB数据采集卡驱动程序。其安装步骤如下： （1）将USB通信电缆的方形接口插入数据采集卡，USB通信电缆的另一端插入计算机的USB 通信口。计算机查询到新的硬件，启动硬件向导，如图1-1所示，选择“从列表或指定位置安装（高级）”，点击“下一步”： 图1-1硬件向导 （2）进入如图1-2界面，选择“在搜索中包括这个位置”，点击“浏览”，选择USB数据采集卡驱动程序文件，点击“下一步”，开始安装驱动程序： 图1-2选择安装文件
（3）安装完成后，出现如图1-3界面，表明驱动程序安装成功。 图1-3安装完成 如果在使用虚拟示波器过程中，出现数据采集不正确现象，应卸载已经安装的USB数据采集卡驱动程序，将USB通信电缆插入计算机的其他USB通信口，重新安装USB数据采集卡驱动程序。 2、安装虚拟示波器软件 （1）点击文件夹“虚拟示波器软件安装包”，选择“setup.exe”安装程序，进入如图1-4界面： 图1-4软件安装向导
（2）第一步完成后，进入如图1-5界面： 图1-5选择目标路径（3）选择好安装位置后，点击“下一步”，进入如图1-6界面： 图1-6许可协议 （4）选择“我接受该许可协议”，点击“下一步”，进入如图1-7界面：
图1-7准备安装 （5）点击“下一步”，进入如图1-8界面： 图1-8开始安装 （6）程序开始安装，安装完成后进入如图1-9界面，表明程序安装成功。
