电力系统无功与电压的关系

（一）、前言

电压是衡量系统电能质量的一个重要指标，电力系统的运行电压水平取决于无功功率的平衡。

（二）、无功电源

电力系统的无功电源除了发电机外，还有同步调相机、静电电容器、及静止补偿器，这三种装置又称无功补偿装置。

（1）、发电机

发电机是系统唯一的有功功率电源，同时又是基本的无功功率电源。发电机在额定状态下运行时，可发出无功功率

Q GN = S N SIN （Φ） = P GN tg （Φ）

式中：S N 、P GN 、Q GN 、Φ分别为发电机的额定视在功率、额定有功功率、额定无功功率和额定功率因数角。

下面以一个简单的系统说明发电机（隐极发电机）的无功与系统电压的关系。

图2-1 简单的系统图

图中：?E 为发电机机端的电势，?

V 为系统的电压，X 为发电机与系统联系电抗。

P = VIocs(Φ) = δsin X EV Q = VIsin(Φ) = δcos X EV - X

V 2

当P 为一定值时，得：

Q = 22P X

EV -）（ - X V 2

当发电机的电势一定时，Q 同V 的关系如图2-2；是一条向下开口的抛物线。

图2-2 电压与无功的关系

（2）、同步调相机同步调相机相当于空载运行的同步电动机。在过励磁的运行时，她向系统供给感性无功功率而起无功电源的作用，能提高系统电压；在欠励磁运行时，她从系统吸收感性无功功率而起无功负荷的作用，可降低系统电压。

（3）、静电电容器

静电电容器可按三角形和星形接法连接在变电所的母线上。她供给的无功功率Q C 值与所在节点的电压V 的平方成正比，即

Q C = C

X V 2

（4）、静止补偿器

静止补偿器由静电电容器与电抗器并联组成。电容器可以发无功功率，电抗器可以吸收无功，两者结合起来可以实现无功调节。

（三）、无功负荷

电力系统无功负荷主要有异步电动机、变压器的无功损耗、线路的无功损耗。

（1）、异步电动机

异步电动机在电力系统无功负荷中占的比重很大。系统的无功负荷的电压特性主要由异步电动机决定。异步电动机的简化等值电路见图3-1，她消耗的无功功率与端电压的关系见图3-2。

图3-1 异步电动机的简化等值电路

电动机损耗的无功功率为：

Q M = Q m + Q o = m

X V 2

+ I 2 X O (3-1)

图3-2 异步无功功率与端电压的关系

图中：β 为电动机的实际负荷与她的额定负荷的比。

从式（3-1）和图3-2可以看出在额定电压附近，电动机的无功功率随着机端的电压升降而增减。

（2）、变压器的无功损耗

变压器的无功损耗Q LT 包括励磁损耗?Q O 和漏抗中损耗?Q T 。

Q LT =?Q O + ?Q T =

N O S I 100% + 2100%）（V

V S V N N S （3）、输电线路的无功损耗

线路中串联的电抗的无功损耗与通过线路的电流的平方成正比；线路中的电容的充电功率与电压的平方成正比。

（四）、无功平衡

电力系统运行中，电源的无功出力在任何时刻都同负荷的无功功率和网络的无功损耗之和相等，即

Q GC = Q LD +Q L

问题在于无功功率在什么平衡在什么样的电压下实现，现在以一个简单的网络来说明问题，假设系统的无功功率负荷为电动机，由上面的分析可以画出图4-1。

图4-1 系统无功功率与电压关系

发电机发无功功率的特性为曲线，电动机消耗无功功率的特性为曲线2，两条曲线的交点a确定了负荷的节点电压值Va，或者说，系统在电压Va下达到了无功功率平衡。

当系统负荷增加时，无功功率特性曲线变为21，如果系统的无功电源没有相应的增加，这时曲线1与曲线21相交与a1点，并决定了负荷点的电压为Va1，显然Va1

（五）、调压的基本原理

现在以下图为例，说明常用的各种调压措施所依据的基本原理。

图5-1 简单的电力系统

发电机通过升压变压器、线路和降压变压器向用户供电，要求调整负荷节点b的电压。为了简单起见，不考虑线路的电容损耗、变压器的励磁损耗和网络的功率损耗。变压器的参数以归到高压侧，b点的电压为

Vb = （Vgk1 - ?V）/k2 = （Vg -

V QX

PR+

）/k2 (5-1)

由（5-1）可以看出，为了调整用户端电压Vb可以采取以下措施

（1）、调整励磁电流以改变发电机机端电压Vg；

（2）、适当选择变压器的变比；

（3）、改变线路参数；

（4）、改变无功功率的分布。

（六）、变电站的电压无功调整

对变电站的电压调整主要采用两种方法，一种改变有载调压的分接头，也就说说改变变压器的变比的方式来调整电压；一种是投切电容组，也就说通过改变无功功率的分布的方式来调整电压。

对110kV及以上电压等级的变压器，一般将调压绕组放在变压器的中性点侧。因为变压器的中性点接地，中性点侧电压很低，调节装置的绝缘比较容易解决。所以降变压器的档位，相当于增加变压器的变比，提高节点的电压。升变压器的档位，相当于降低变压器的变比，减低节点的电压。

投电容器组，相当于减小了线路的无功，降低了输电线路的压降，所以提高了节点的电压；切电容器组，相当于增加了线路的无功，增加了输电线路的压降，所以降低了节点的电压。

对某个变电站来说，电压调整是选择改变有载调压档位还是投切电容器组，

与变压器的目前载调压档位的位置、能够投切的电容器组和目前无功与电压运行的区域有关。

自动调容调压变压器参数

ZGS13-Z自动调容调压变压器一、概述 ZGS13-Z-型变压器是根据城、农网建设改造的要求，本着经济、合理、安全、可靠的原则设计的自动调容调压组合式变压器。该产品适用于交流50Hz、额定电压10/0.4kV智能化配电台区，结构合理、实用性强、节能效果显著，对于保障配电系统安全运行，提高供电质量具有深远的意义。二、产品构成智能型组合变压器本体由自动调容调压变压器本体和智能控制单元组成，采用自然通风方式，结构应设计紧凑合理，双杆安装。自动调容调压组合式变压器本体构成

变压器控制单元构成三、主要特点 1.自动调压功能变压器本体油箱配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格围，提升供电质量。调压分接围为额定电压的±5%。 2.自动调容功能变压器本体油箱配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。 3.微机保护方式的过流及短路保护功能线路或负荷出现过流、短路故障，变压器负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。 4.双级漏电保护功能

低压配电管理终端具有漏电保护功能，与变压器本体永磁机构真空开关和配电出线断路器配合，具备进线和出线双级漏电保护功能。 5.就地及远程电动停送电功能变压器本体油箱配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。 6.无功补偿功能要求变压器智能监控单元配置低压无功精细补偿隔室，实现级差不大于1kvar的分相分级精细无功自动补偿，采用共分结合优化补偿方式,投切开关采用同步编码开关组，具有投入无涌流，切除无弧光，投切无谐波污染的特点。 7.电能计量功能设置独立密封的计量隔室，密封的主进线直接进入计量隔室，通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置。电表和计量电流互感器由用方自备。 8.GPRS无线“四遥”与配电监测变压器智能监控单元包含支持GPRS无线通讯和配电监测功能的低压配电管理终端，可将监测数据和运行状态实时远传给后台管理系统，支持GPRS方式遥控、遥信、遥调和调测“四遥”功能。四、主要技术参数

负荷计算及无功补偿

第三章负荷计算及无功补偿广东省唯美建筑陶瓷有限公司刘建川 3．1 负荷曲线与计算负荷负荷曲线（load curve ）是指用于表达电力负荷随时间变化情况的函数曲线。在直角坐标糸中，纵坐标表示负荷（有功功率和无功功率）值，横坐标表示对应的时间（一般以小时为单位）日负荷曲线年负荷曲线年每日最大负荷曲线年最大负荷和年最大负荷利用小时数 3．1．2 计算负荷计算负荷是按发热条件选择电气设备的一个假定负荷，其物理量含义是计算负荷所产生的恒定温升等于实际变化负荷所产生的最高温升。通常将以半小时平均负荷依据所绘制的负荷曲线上的“最大负荷”称为计算负荷，并把它作为按发热条件选择电气设备的依据。 3．2 用电设备额定容量的确定 3．2．1 用电设备的一作方式（1）连续工作方式在规定的环境温度下连续运行，设备任何部份温升不超过最高允许值，负荷比较稳定。（2）短时运行工作制（3）断续工作制用电设备以断续方式反复进行工作，其工作时间与停歇时间相互交替。取一个工作时间内的工作时间与工作周期的百分比值，称为暂载率，即 *100%%100%0 t t T t t ε==+ 暂载率亦称为负荷持续率或接电率。根据国家技术标准规定，重复短暂负荷下电气设备的额定工作周期为10min 。吊车电动机的标准暂载率为15%、25%、40%、60%四种，电焊设备的标准暂载率为50%、65%、75%、100%，其中草药100%为自动焊机的暂载率。 3．2．2 用电设备额定容量的计算（1）长期工作和短时工作制的设备容量等于其铭牌一的额定功率，在实际的计算中，少量的短时工作制负荷可忽略不计。（2）重复短时工作制的设备容量 ○ 1吊车机组用电动机的设备容量统一换算到暂载率为ε=25%时的额定功率，若不等于25%，要进行换算，公式为：2Pe Pn ==Pe 为换算到ε=25%时的电动机的设备容量 εN 为铭牌暂载率

调功柜调试步骤资料

调功柜调试步骤 1、检查及功能调试 1.1 用户在货到开箱后，取出产品说明书及电路图（包括电气原理图和接线图），仔细阅读后再对设备进行检查。如有疑问，请及时联系本公司，本公司将予以满意的答复。产品说明书及产品合格证等资料均应按规定存档，以备随时调阅。 1.2 检查柜内各部分固定螺钉及导线接头有无松动，检查各部分仪表及各元器件有无异常和损坏，并及时排除。如有困难先及时联系本公司说明具体情况，本公司派员前往处理。 1.3 模拟负载、模拟各控制信号进行通电调试。 1.3.1按本产品电气原理图中对柜后的控制信号端子排的接线说明进行操作。在端子排1、2、3号上接铂电阻，注意电阻信号接在1、2号端子上，温度补偿信号接在2、3号端子上。将端子排上5、6号的仪控控制信号用一根导线先短接上。 1.3.2根据电加热器阻丝的接法来选择模拟负载的接法。星形接法：准备三个白炽灯泡（220V、100W以上），三只灯泡功率一样大，接成星形，分别接在输出铜排端A、B、C上，灯泡公共线接在零线排上。三角形接法：准备六个白炽灯泡（220V、100W以上），六只灯泡功率一样大。先分别将两只灯泡串联，然后接成三角形，分别接在输出铜排端A、B、C上。用灯泡作模拟负载，可直观地检查调功器是否正常。 1.3.3 将380V三相电源接入输入端L1、L2、L3，零线接入零线排上。为防止有线路故障而损伤设备，先将周波控制器（以下简称“周波”）的“ON/OFF”转换按钮按出，置于“OFF”位、“MAN/AUT” 转换按钮按出，置于“MAN”位、面板正中的手动调节电位器旋钮逆时针方向旋转到底。 1.3.4合上控制开关QF1，电压表应指示交流电压值，调功柜停止指示灯（绿灯）亮，温度控制器（以下简称“温控”）电源指示灯

给水排水管道系统水力计算汇总

第三章给水排水管道系统水力计算基础本章内容： 1、水头损失计算 2、无压圆管的水力计算 3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。二、有压流与无压流水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。从水流断面形式看，在给水排水管道中采用圆管最多三、恒定流与非恒定流给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。四、均匀流与非均匀流液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。

电网无功功率计算.docx

电网中的许多用电设备是根据电磁感应原理工作的。它们在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫无功功率。电力系统中，不但有功功率平衡，无功功率也要平衡。有功功率、无功功率、视在功率之间的关系如图1所示式中 S——视在功率，kVA P——有功功率，kW Q——无功功率，kvar φ角为功率因数角，它的余弦(cosφ)是有功功率与视在功率之比即cosφ＝P/S称作功率因数。由功率三角形可以看出，在一定的有功功率下，用电企业功率因数cosφ越小，则所需的无功功率越大。如果无功功率不是由电容器提供，则必须由输电系统供给，为满足用电的要求，供电线路和变压器的容量需增大。这样，不仅增加供电投资、降低设备利用率，也将增加线路损耗。为此，国家供用电规则规定：无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置无功补偿设备，并做到随其负荷和电压变动及时投入或切除，防止无功倒送。还规定用户的功率因数应达到相应的标准，否则供电部门可以拒绝供电。因此，无论对供电部门还是用电部门，对无功功率进行自动补偿以提高功率因数，防止无功倒送，从而节约电能，提高运行质量都具有非常重要的意义。无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。当前，国内外广泛采用并联电容器作为无功补偿装置。这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。采用并联电容器进行无功补偿的主要作用： 1、提高功率因数如图2所示图中

P——有功功率 S1——补偿前的视在功率 S2——补偿后的视在功率 Q1——补偿前的无功功率 Q2——补偿后的无功功率 φ1——补偿前的功率因数角 φ2——补偿后的功率因数角由图示可以看出，在有功功率P一定的前提下，无功功率补偿以后(补偿量Qc＝Q1-Q2)，功率因数角由φ1减小到φ2，则cosφ2＞cosφ1提高了功率因数。 2、降低输电线路及变压器的损耗三相电路中，功率损耗ΔP的计算公式为式中 P——有功功率，kW； U——额定电压，kV； R——线路总电阻，Ω。由此可见，当功率因数cosφ提高以后，线路中功率损耗大大下降。由于进行了无功补偿，可使补偿点以前的线路中通过的无功电流减小，从而使线路的供电能力增加，减小损耗。例：某县电力公司某配电所，2005年1月～2月份按实际供售电量情况进行分析。该站1～2月份，有功供电量152.6万kW·h，无功供电量168.42万kvar·h，售电量133.29万kW·h，功率因数0.67，损耗电量19.31万kW·h，线损率12.654%。装设电容器进行无功补偿后，如功率因数由原来的0.67提高到0.95 时， (1)可降低的线路损耗

英杰KTY3S调功柜保护优化方案

汉中盈德气体有限公司电气技术改造2014年2月14日汉中盈德一期调功柜优化方案控制原理：当可控硅击穿时，会有至少一相有电流输出，通过在没有加热指令的时段检测输出电流，即可判断出是否有可控硅击穿故障。通过KTY3S说明书提供的控制逻辑图，可以看到，其内部未用的逻辑块完全可以满足我们对可控硅击穿时的判断和保护动作，通过对内部参数的简短设置，外围只需要接一个DC24V的继电器便可。具体的实现方法为：在分子筛加热器停止加热60S后，检测到任何一相或几相电流大于100A时，调功柜控制器内部继电器Y2动作，外部继电器KA7动作，去跳分子筛电加热器主断路器，实现保护功能。控制器内部逻辑应用及外部接线，请查看图纸中红色标示。一、分子筛电加热器调功组一次原理图如下图二、分子筛电加热器调功组原理图：从控制原理图可以看出，分子筛电加热器调功组可实现本地/外控、自动/手动、报警消音等功能，为了实现控制功能，设置了电压、电流、温度采集单元，还具有超温报警、超温联锁、控制柜故障报警等功能。我们此次技术改造的方法就是在原有的控制原理中，将继电器Y2的端子引出定义为213，然后将端子201、213接到外加继电器KA7的线圈实现保护功能。原理图如下：

汉中盈德气体有限公司电气技术改造2014年2月14日调功柜原理图

汉中盈德气体有限公司电气技术改造2014年2月14日三、调功柜控制器内部增加逻辑控制说明如下：通过KTY3S说明书提供的控制逻辑图可以看到，我们控制方案中所用到的参数三相电流及调功柜允许运行信号都已采集到系统内，我们利用这四个参数做编程。实现的方法是首先判断三相是否有电流，电流判断标准是此相电流是否大于100A(正常运行电流为600A)，如果有一相或几相电流大于100A，使或逻辑输出置位，标示有电流输出，或逻辑如下图所示： R相有电流 S相有电流 T相有电流调功柜有电流输出或逻辑然后检测调功组是否在停止阶段，如果是在停止阶段检测到有电流输出，则判断为调功柜某一相或几相晶闸管有击穿，使与逻辑输出值1，去跳分子筛电加热器供电主断路器；如果在运行阶段检测到电流，则与逻辑条件未满足而没有输出。与逻辑如下图所示：调功柜在停止阶段此输入端置1 调功柜故障输出与逻辑调功柜有电流输出 3.1内部逻辑编程如下图所示：

电力系统无功功率平衡与电压调整

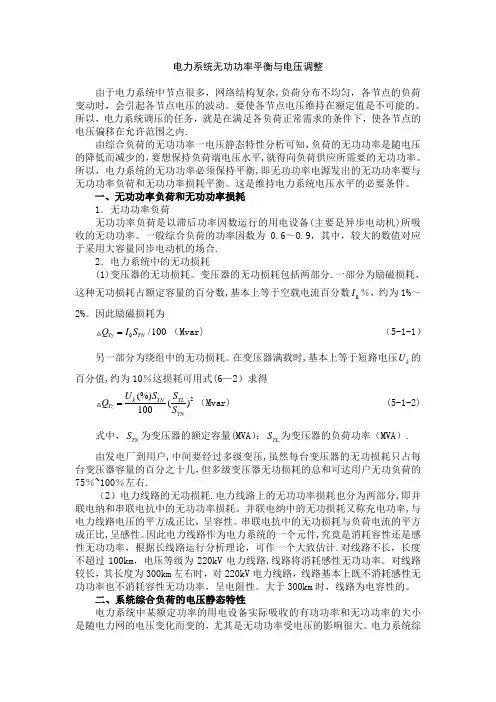

电力系统无功功率平衡与电压调整由于电力系统中节点很多，网络结构复杂，负荷分布不均匀，各节点的负荷变动时，会引起各节点电压的波动。要使各节点电压维持在额定值是不可能的。所以，电力系统调压的任务，就是在满足各负荷正常需求的条件下，使各节点的电压偏移在允许范围之内。由综合负荷的无功功率一电压静态特性分析可知，负荷的无功功率是随电压的降低而减少的，要想保持负荷端电压水平，就得向负荷供应所需要的无功功率。所以，电力系统的无功功率必须保持平衡，即无功功率电源发出的无功功率要与无功功率负荷和无功功率损耗平衡。这是维持电力系统电压水平的必要条件。一、无功功率负荷和无功功率损耗 1．无功功率负荷无功功率负荷是以滞后功率因数运行的用电设备(主要是异步电动机)所吸收的无功功率。一般综合负荷的功率因数为0.6～O.9，其中，较大的数值对应于采用大容量同步电动机的场合。 2．电力系统中的无功损耗 (1)变压器的无功损耗。变压器的无功损耗包括两部分。一部分为励磁损耗，这种无功损耗占额定容量的百分数，基本上等于空载电流百分数0I ％，约为1％～2％。因此励磁损耗为 0/100Ty TN Q I S V (Mvar)(5-1-1)
