南水北调东线第一期工程南四湖～东平湖段输水上与航运结合工程
（吊杆索施工方案）
第一章
1、编制依据
根据山东省交通规划设计院部分图纸以及根据我司以往工程施工经验而编制。
2、相关规范、标准见下
1、《公路工程技术标准》（JTG B01-2003）
2、《公路桥涵设计通用规范》（JTG D60-2004）
3、《公路桥梁抗风设计规范》（JTG/T D60-01-2004）
4、《公路钢筋混凝土及预应力混凝土桥梁涵设计规范》（JTG D62-2004）
5、《城市桥梁设计准则》（CJJ11-93）
6、《城市桥梁设计通用规范》（征求意见稿）
7、《公路斜拉桥设计细则》（JTG/T D65-01-2007）
8、《斜拉索热挤聚乙烯拉索技术条件》（GB/T18365-2001）
9、《公路环境保护设计规范》（JTJ/T006-98）
10、《公路桥涵施工技术规范》（JTJ041-2000）
11、《公路沥青路面设计规范》（JTG D50-2004）
12、《公路桥梁抗震计细则》（JTG/T B02-01-2008）
第二章吊索的进场、检验及前期防护措施
2.1吊杆索的进场检验
（1）成品吊杆索进场后根据质保单进行严格检验，检验合格后，妥善保管。
（2）首先检验锚具在运输过程中是否有损伤，着重检查锚具的内、外螺纹是否有损伤。
（3）成品吊杆索在出厂后，锚具的内螺纹内可能有一些沉积的环氧树脂，其固化后比较硬，必须在挂索前清除，以免在挂索时发生问题。
（4）吊杆索检验合格后，用木板或其它物件垫妥，防止拉索PE护套受损。
2.2前期防护措施
根据成品吊杆索易受外部损伤的特点，应做好以下防护工作：
（1）在成品吊杆索的运输、起吊等各环节中注意对HDPE护套的保护，避免吊杆索的HDPE护套受损。
（2）成品吊杆索的两端锚具应做好防雨、防锈措施。
（3）存放场地必须平整、开阔，易于运输和起吊工作的进行。
（4）检查预留孔内是否有残渣，如有必须在安装前清除，保证吊杆索两头拉杆通过时不受损伤。
第三章机具准备
3.1安装设备（一个面）
3.2张拉设备（一个面）
7油压表普通、精密各4只
8对讲机4只
9其它小型工具若干
油泵千斤顶
张拉撑脚
第四章吊杆索安装方案
4.1吊杆索安装流程：
根据工程情况，利用卷扬机进行牵引（若汽吊能上桥面，可用汽吊吊装），从下往上进行穿索。
牵引设备就位－连接牵引绳－下锚安装、固定－上锚安装、固定－吊索张拉
－
调索-安装附属构件
4.2吊杆索安装方法：
4.2.1下锚安装
（1）在桥台附近选一合适位置，安放好卷扬机，将牵引钢丝绳穿入首先要安装吊索的预留孔内，在拱肋预留孔口安置滑轮，滑轮支架安全可靠，高度在1米左右；
（2）吊杆索用起吊设备吊在桥面上或张好放在横梁上，放在横梁上应临时固定。吊杆索上锚旋下锚圈，锚杯旋上导向，牵引钢丝绳连接锚杯，此时要检查螺纹内是否有残渣，如有必须及时清除；
（3）缓慢开动卷扬机，上锚杯进入下锚预留孔时，专人负责看好，保证锚杯进入预留孔的畅通；
（4）吊杆索提升过程中，卷扬机操作工随时与看管吊杆索提升人员的沟通，在吊杆索提升至拱肋预留孔附近时必须放慢卷扬机的速度，操作人员摆正吊杆索锚头方向，使锚头能顺利进入上锚预留孔内；
（5）当下锚到达预定位置时旋紧锚圈。
4.2.2上锚安装：
（1）在下锚安装好后，检查上锚在预留孔内、锚垫板的位置，人工将锚圈旋紧锚固在锚垫板上。
（2）如上锚露出预留孔锚垫板的距离不够，锚圈无法旋上可利用千斤顶张拉工装释放下锚，直至旋上锚圈。
（3）拆除导向及连接钢丝绳，完成吊杆索的安装。
用同样的方法完成其它吊杆索的安装工作。
第五章吊杆索张拉
5.1张拉前的准备
（1）在拱肋上搭设操作平台（1.5×1.5米），同时两边必须有扶手（高度为80cm），以便操作人员的张拉操作，本项目的张拉建议在拱顶上进行。
（2）在吊杆索安装完后，选择与上锚内螺纹相配套的变径套，旋在锚杯内。
（3）将千斤顶的撑脚安放到锚垫板上，撑脚的中心与吊杆索中心要保持同心，不得有偏心的现象。
（4）装入张拉拉杆。注意，拉杆在旋入变径套时一定要到位，否则，将有可能出现拉脱现象。
（5）千斤顶就位，千斤顶在放在撑脚上时要轻，要求和撑脚的接触面要平，并且要求对中。
（6）装配上螺母，螺母装上后不要旋的太紧，以便给千斤顶活动的余地。应离千斤顶1-2cm，这样有利于调节千斤顶、撑脚与吊杆索的中心位置，同时，也有利于千斤顶的供油。
5.2上锚张拉
张拉要求必须根据设计提供的张拉力进行张拉。吊杆张拉按照设计要求分阶段张拉（两次张拉）。张拉时监控需注意观测桥面、拱肋的变形，桥面向上的位移控制，发生异常停止张拉。
轻钢龙骨天棚工程施工 方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
轻钢龙骨天棚工程施工方案 （一）施工工艺： 弹线→安装吊杆→安装主龙骨→安装副龙骨→起拱调平→安装矿棉板 （二）施工方法 1、根据图纸先在墙上、柱上弹出顶棚标高水平墨线，在顶板上画出吊顶布局，确定吊杆位置并与原预留吊杆焊接，如原吊筋位置不符或无预留吊筋时，采用 M8 膨胀螺栓在顶板上固定，吊杆采用φ8 钢筋加工。 2、根据吊顶标高安装大龙骨，基本定位后调节吊挂抄平下皮（注意起拱量）；再根据板的规格确定中、小龙骨位置，中、小龙骨必须和大龙骨底面贴紧，安装垂直吊挂时应用钳夹紧，防止松紧不一。 3、主龙骨间距一般为 1000mm，龙骨接头要错开；吊杆的方向也要错开，避免主龙骨向一边倾斜。用吊杆上的螺栓上下调节，保证一定起拱度，视房间大小起拱 5-20mm，房间短向1/200，待水平度调好后再逐个拧紧螺帽，开孔位置需将大龙骨加固。 4、施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工完毕，并通过各种试验后方可安装面板。 5、矿棉板安装：注意矿棉板的表面色泽，必须符合设计规范要求，矿棉板的几何尺寸进行核定，偏差在±1mm，安装时注意对缝尺寸，安装完后轻轻撕去其表面保护膜。 （三）质量标准 1、吊顶标高、尺寸、起拱和造型应符合设计要求。 2、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。 3、暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。 4、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。 5、饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。

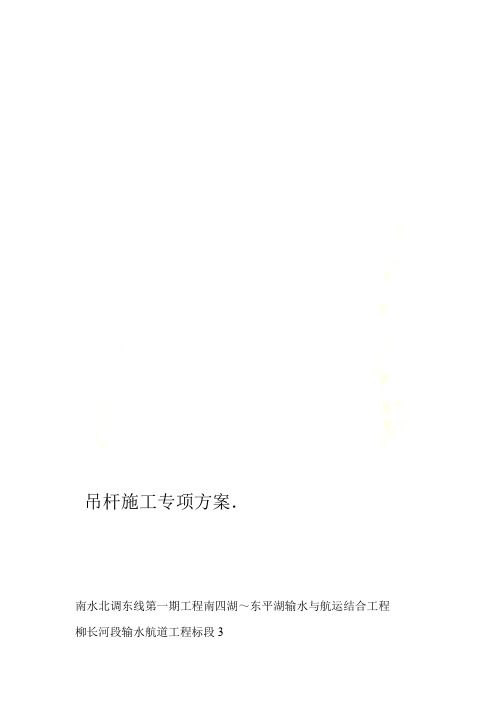

吊杆施工专项方案． 南水北调东线第一期工程南四湖～东平湖输水与航运结合工程柳长河段输水航道工程标段3
