电压电阻知识点总结和题型总结（word）
一、电压电阻选择题
1．下面是小明整理的部分电学笔记，其中叙述正确的是（）
A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子
B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比
C. 磁感线总是从磁体北极出发回到磁体南极
D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上
【答案】D
【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；
B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。
故答案为D。：
【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据安全用电的原则分析判断。
2．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）
A. 太阳能、风能、核能都是不可再生能源
B. 手机移动通信是利用电磁波来传递信息的
C. “北斗”导航系统是利用超声波进行定位和导航的
D. LED灯的核心元件发光二极管是由超导材料制成的
【答案】 B
【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；
B、手机是利用电磁波来传递信息的，故B正确；
C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；
D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．
故选B．
【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，
所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．
3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）
A. L1断路
B. L1短路
C. L2短路
D. L2断路【答案】C
【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.
故答案为：C.
【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。
4．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）
A. 高压输电线
B. 坚韧的防弹衣
C. 发光二极管
D. 保温隔热材料
【答案】 D
【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；
石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；
C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；
D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.
故答案为：D.
【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.
5．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）
A. 电流表、电压表示数都减小
B. 电流表、电压表示数都增大
C. 电流表示数减小、电压表示数增大
D. 电流表示数增大、电压表示数减小
【答案】C
【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．
6．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左
移动，在此过程中（）
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗【答案】A
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，
∵I= ，
∴电路中的电流变小，即电流表的示数变小，
∵U=IR，
∴灯泡两端的电压变小，即V1的示数变小，
∵串联电路中总电压等于各分电压之和，且电源电压保持不变，
∴滑动变阻器两端的电压变大，即电压表V2的示数变大，
∵P=UI，且灯泡的亮暗取决于实际功率的大小，
∴灯泡的实际功率变小，灯泡变暗．
故选A．
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．
7．如图所示，电源电压不变，在a，b间接一个“3V1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）
A. 向M移动
B. 向N移动
C. 保持不动
D. 无法实现
【答案】A
【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，
∵I= ，
∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，
∵串联电路中总电压等于各分电压之和，
∴此时灯泡分得的电压小于3V，
使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．
故选A．
【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．
8．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）
A. U1=U2=U3
B. I1=I2+I3
C. U1+U2=U3
D. 以上都不正确
【答案】C
【解析】【解答】解：分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；
电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3．
故选C．
【分析】因为电流表的电阻很小，相当于一导线；电压表的电阻很大，相当于开路；分析电路图，电阻R1、R2串联，根据串联电路的电流、电压特点判断．
9．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）
A. 若灯L′亮，则灯L一定断路
B. 若灯L′亮，则灯L一定短路
C. 若灯L′不亮，则电阻R一定断路
D. 若灯L′不亮，则电阻R一定短路
【答案】 C
【解析】【解答】解：若灯L′亮，说明其它电路是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能是短路或断路，A、B不符合题意；
若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路；C符合题意，D不符合题意。
故答案为：C。
【分析】分析电路图，若用一只规格相同且完好的灯替换：
若灯亮，说明是原来的灯断路，其它地方完好，换上新灯泡后能发光；原来的灯短路，其它地方完好，换上新灯泡能发光。
若灯不亮，说明电阻R开路，换上灯也不亮。
10．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）
A. L2断路
B. L2短路
C. L1断路
D. L1短路【答案】 A
【解析】【解答】解：
A、如果L2断路，L1和L2都不发光，将电压表并联在ab之间时，电压表断路无示数；将电压表并联在bc之间时，测量电源电压有示数．此选项符合题意．
B、如果L2短路，L1会发光．此选项不符合题意；
C、如果L1断路，L1和L2都不发光，将电压表并联在bc之间时，电压表断路无示数；将电压表并联在ab之间时，测量电源电压有示数．此选项不符合题意；
D、如果L1短路，L2会发光．此选项不符合题意；
故选A．
【分析】由电路图知，两灯泡串联．闭合开关，灯泡不亮，原因有二：断路或短路，因为两灯都不亮，所以不可能是一灯短路，所以只能是一灯断路．
11．下列说法中正确的是
A. “光年”是时间单位
B. 卫星通信是利用超声波来传递信息的
C. 超导体在超低温状态下电阻为零
D. 在气体和液体中,流速越大的位置压强越大
【答案】C
【解析】【解答】A、光年是光在真空中行走一年的距离，是长度单位，不是时间单位，故本选项错误．
B、卫星通信是利用电磁波来传递信息的，故本选项错误．
C、当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体．正确，
D、气体的压强与流速的关系：在气体和液体中，流速越大的位置压强越小．故本选项错误．
故选C．
【分析】①光年指的是光在真空中行走一年的距离．
②卫星通信：卫星通信是微波通信的手段之一．
③超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．
④气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．此题主要是考查学生对光年的认识和了解，以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解，属于识记性内容，比较简单．
12．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）
A. B.
C. D.
【答案】 A
【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；
B.电压表和电源并联，测量电源电压，B不符合题意；
C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；
D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。
故答案为：A.
【分析】电压表要和被测量的位置并联使用。
13．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是（）
①长0.8米、横截面1毫米锰铜丝②长1.0米、横截面1毫米镍铬丝
③长1.2米、横截面1毫米镍铬丝④长1.0米、横截面2毫米锰铜丝
A. ②③
B. ①③
C. ②④
D. ①④
【答案】 A
【解析】【解答】根据控制变量法的要求，研究电阻与导体长度的关系，应控制电阻丝的横截面积相同，材料相同，长度不同的电阻丝，A符合题意.
故答案为：A.
【分析】导体的电阻与导体的长度、横截面积、材料和温度有关，根据控制变量法分析解答即可.
14．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b 的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a， U b，则下列说法正确的是（）
A. I a＞I b、U a=U b
B. I a＜I b、U a=U b
C. I a=I b、U a＞U b
D. I a=I b、U a＜U b
【答案】D
【解析】【解答】解：
同时a和b是由同种材料制成的长度相同、横截面积不同的两端导体，S a＞S b，所以b段电阻大，所以R a＜R b；
因两电阻串联，故两部分导体电流相等，即I a=I b，根据欧姆定律可知，电阻越大，分担的电压越多，即U a＜U b．
故选D．
【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．
15．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则（）
A. 电源电压为20V
B. EF是V1表示数随A表示数变化的图像
C. 滑动变阻器的最大阻值为10Ω
D. 整个电路的最大功率为14.4W
【答案】 D
【解析】【解答】由电路图知，当滑片P从B端至A端的过程中R2的阻值变小，由
知电压表V2的示数变小，由U总=U1+U2知V1的示数变大，MN是V1的示数变化图像，EF是V2的示数变化图像，B不符合题意；当滑片P移到A端时电路中只有R1，电压表的示数等于电源电压，所以电源电压为12V，A不符合题意；当V2等于8V时R2的阻值
最大，此时电路中的电流为0.5A，所以R2的最大值R2==16Ω，C不符合题意；整个电路的最大功率为P=UI=12V×1.2A=14.4W，D符合题意。
故答案为：D。
【分析】由串联分压的规律判断V1的变化，由串联电压的规律判断V2的变化，由此得出EF是V2的示数变化图像；由图像乙得出电源电压；由图像和欧姆定律得出R2的最大阻值；根据P=UI和图像得出电路的最大功率。
16．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（）
A. 灯L1和灯L2串联
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过灯L2的电流一定相等
D. 通过灯L1的电流与通过电源的电流一定相等
【答案】 B
【解析】【解答】解：A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，A不符合题意；
B、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，B符合题意；
C、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，C不符合题意；
D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，D不符合题意。
故答案为：B。
【分析】结合实物图，理清元件的连接方式，利用并联电路的电流、电压规律分析解答即可.
17．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）
A. AB段的电阻小于BC段的电阻
B. 通电相同时间，AB段消耗的电能大于BC段消耗的电能
C. 这两段金属导体中的电流是由正电荷定向移动形成的
D. 若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大
【答案】B
【解析】【解答】解：
A、导体AB和BC由同种材料制成、长度相同，由图可知导体AB的横截面积比BC小，则AB段的电阻大于BC段的电阻，即R AB＞R BC，故A错误；
B、因为两段导体串联，所以通过两导体的电流相等，即I AB=I BC；
因为I AB=I BC， R AB＞R BC，通电相同时间，
所以，根据W=I2Rt可知，W AB＞W BC，即AB段消耗的电能大于BC段消耗的电能，故B 正确；
C、金属导体中的电流是自由电子定向移动形成的，故C错误；
D、铜的导电性比铝的导电性好，若将AB段材料换成铜，AB段的电阻变小，其他条件不变，则这两段导体的总电阻将变小，故D错误．
故选B．
【分析】（1）AB和BC是由铝制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；（2）根据串联电路的电流特点可知通过两段导体的电流关系，根据W=I2Rt判断两导体消耗电能的关系；（3）金属导体中是自由电子进行定向移动，自由电子带负电荷．物理学把正电荷定向移动的方向规定为电流的方向；（4）铜的导电性能好．
18．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）
A. B.
C. D.
【答案】 A
【解析】【解答】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
故答案为：A。
【分析】滑动变阻器要起到改变电阻的作用应一上一下接入电路中，要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个.
19．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（）
A. 灯 L1短路
B. 灯 L2短路
C. 灯 L1断路
D. 开关 S 接触不良
【答案】C
【解析】【解答】A. 如果灯 L1短路，则电源被短路，L2灯也不会亮，A不符合题意；
B. 灯 L2短路，则L2灯不会发光，B不符合题意；
C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，C符合题意；
D. 开关 S 在干路，接触不良时，两个灯都不会发光，D不符合题意；
故答案为：C。
【分析】并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）.
20．如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）
A. 灯L1短路
B. 灯L2断路
C. 电流表烧坏
D. 灯L1断路
【答案】 D
【解析】【解答】解：
A、如果灯L1短路，L2发光．不符合题意；
B、如果灯L2断路，两灯都不发光；将电压表与L1并联时，电压表为断路无示数．不符合题意；
C 如果电流表烧坏了，整个电路断路．电压表与L1并联时无示数．此选项不符合题意；
D、如果灯L1断路，两灯都不发光；电流表无示数；电压表与L1并联时，测量电源电压有示数．符合题意．
故选D．
【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生一灯短路，只能是某处断路．
21．下列关于电学元件使用的说法中，正确的是（）
A. 电流表可以直接连接到电源两级
B. 电压表应与被测用电器并联
C. 滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D. 电能表应并联接在家庭电路的干路上
【答案】B
【解析】【解答】解：A、连接电路时，由于电流表的电阻很小，相当于导线，不可以将电流表不经过任何用电器而直接与电源接通，故A错误．
B、电压表与被测电路并联，因此连接电路时，应将电压表并联在电路中才能测出电压的大小，故B正确；
C、在连接滑动变阻器时，要按一上一下的原则接线，当同时将上面或下面两个接线柱接入电路，将滑片将失去改变接入电路阻值的大小，故C错误；
D、电能表是串联在家庭电路的干路上，便于测量整个家庭电路消耗的电能．故D错误．
故选B．
【分析】（1）根据电流表的特点，判断出电流表不能直接接在电源两极上；（2）电压表应与被测用电器并联；（3）滑动变阻器采用“一上一下”的接法与用电器串联使用，改变滑动变阻器接入电路的电阻，可以改变电路电流和部分电路的电压．（4）电能表测量家庭电路消耗电能的多少，电能表接在家庭电路的干路上．
22．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）
A. 电流表示数变小，电压表示数变小
B. 电流表示数变小，电压表示数变大
C. 电流表示数变大，电压表示数变小
D. 电流表示数变大，电压表示数变大
【答案】A
【解析】【解答】闭合开关S1、S2时L2被短路，电路中只有L1；当断开S2时L1、L2串联，
根据串联电路电压的规律知电压表的示数变小，由I= 得电路中的电流变小，A符合题意，B、C、D不符合题意。
故答案为：A。
【分析】先分析闭合开关S1、S2时、断开S2时的电路连接，再根据串联电路电压的规律和欧姆定律分析判断得出答案。
23．下列物理量与测量仪器对应关系不正确的是（）
A. 长度——刻度尺
B. 电压——电压表
C. 时间——停表
D. 电阻——电能表
【答案】 D
【解析】【解答】A.测量长度的工具是刻度尺，故A正确不合题意；
B.测量电压的仪器是电压表，故B正确不合题意；
C.测量时间的工具可以是停表，故C正确不合题意；
D.测量电阻的工具是电阻测试仪，而电能表是测量电功的仪器，故D错误符合题意。
故选D。
【分析】在物理学习中，有很多物理量需要测量，分析各个选项中物理量的测量工具；如果二者不一致，那么它就是正确选项。
24．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）
A. 电阻R1短路
B. 电阻R1断路
C. 电阻R2短路
D. 电阻R2断路
【答案】C
【解析】【解答】A.电阻R1短路，电流表的示数增大，电压表的示数减小，A不符合题意；
B.电阻R1断路，电流表的示数减小，电压表的示数增大，B不符合题意；
C.电阻R2短路，电流表、电压表的示数都变大，C符合题意；
D.电阻R2断路，电流表、电压表的示数都变小，D不符合题意。
故答案为：C。
【分析】根据每个选项中出现是问题判断电流表、电压表的示数的变化分析判断。
25．家庭生活中，下列估测符合事实的是（）
A. 家用彩电的电功率约为200W
B. 写字台台面的面积约为200cm2
C. 洗浴用水的水温约70℃
D. 正常人步行的速度约为5m/s
【答案】A
【解析】【解答】A、电视机正常工作时的电流大约0.8A，电功率在P=UI=220V×0.8A=176W左右．此选项符合实际；
B、写字台的长度在 1.5m、宽度在80cm=0.8m左右，台面的面积大约为S=ab=1.5m×0.8m=1.2m2．此选项不符合实际；
C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，不可能达到60℃．此选项不符合实际；
D、一般情况下人体电阻值在2千欧-20兆欧范围内．此选项不符合实际．
故选A．
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．
电压电阻知识点总结和题型总结（word） 一、电压电阻选择题 1．下面是小明整理的部分电学笔记，其中叙述正确的是（） A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子 B. 由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比 C. 磁感线总是从磁体北极出发回到磁体南极 D. 安装家庭电路时，开关应与所控制的用电器串联，且接在火线上 【答案】D 【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意； B．导体的电阻是导体本身的性质，与导体两端的电压及通过的电流无关，B不符合题意；C．在磁体的外部磁感线是从磁体北极出发回到磁体南极，在磁体的内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。 D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上，D符合题意。 故答案为D。： 【分析】A、摩擦起电的实质：电子的转移，失去电子的带正电；B、电阻是导体本身的性质，与导体的材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据安全用电的原则分析判断。 2．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（） A. 太阳能、风能、核能都是不可再生能源 B. 手机移动通信是利用电磁波来传递信息的 C. “北斗”导航系统是利用超声波进行定位和导航的 D. LED灯的核心元件发光二极管是由超导材料制成的 【答案】 B 【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误； B、手机是利用电磁波来传递信息的，故B正确； C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误； D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误． 故选B． 【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，
16电压与电阻 16.1 电压 一、电压 1、电源和电压的作用 要让一段电路中产生电流，电路中必须有电源。电源的作用就是给用电器两端提供电压。电源的作用是给用电器两端提供电压。 （1）用“水路”和“电路”来进行类比分析 水路电路 组成抽水机：保持一定水压 水管：传输水流 水轮机：利用水能的设备 阀门：控制水流的通断电源：保持一定电压 导线：传输电流 灯泡：利用电能的设备----用电器开关：控制电流的通断 注意：电压是形成电流的原因，某段电路中有电流，该电路的两端就一定有电压；但电路的两端有电压，电路中却不一定有电流。要在电路中得到持续的电流，必须满足两个条件：①有电源②电路是通路。 2、电压的单位 （1）电压的符号及单位 物理学中通常用字母U表示电压，电压的单位是伏特，简称伏，符号是V。常用的单位还有千伏（kV）、毫伏（mV），它们的换算关系是1kV=103V，1mV=10-3V。 （2）需要我们记住的几种常见的电压值 一节干电池的电压 1.5V 手机电池的电压 3.7V 一节铅蓄电池的电压2V 我国家庭电路的电压220V 对人体安全的电压不高于36V 电压的高低用电压表测量，电压表在电路图中的符号是：。
（1）电压表的构造：如图所示。 （2）电压表的量程：学生用的电压表有三个接线柱，两个量程。 当用“－”和“3”两个接线柱时，量程为0~3V，每一个小格表示。0.1V；当用“－”和“15”两个接线柱时，量程为0~15V，每一小格表示0.5V。 （3）电压表的使用方法 注意：在测量电压时，选用的电压表量程的最大测量值应等于或稍大于被测电路两端的电压，为提高读数的准确性，在被测电压不超过量程最大测量值的情况下，尽可能用小量程进行测量。在不能估计被测电压的大小时，要用“试触法”来选择量程。选用大量程将电压表接入电路，开关轻轻闭合一下立即断开，同时观察指针的偏转情况。若示数大于3V、小于15V，应选用0~15V量程；若示数小于3V，为提高读数的准确性，应选用0~3V量程。 拓展：试触法选择电压表量程可能会遇到的四种情况及解决方法： ①指针不偏转，则可能电路中有断路，也可能电压表的接线有断路，应逐一检查各接线柱，排除故障。 ②指针反向偏转，则“＋”“－”接线柱接反了，应改接。 ③指针正向偏转超过最大刻度值，则选择的量程较小，应改接较大的量程。 ④指针正向偏转很小的角度，则选择的量程较大，可以根据实际情况改接较小的量程。 （4）电压表的读数 电压表的读数步骤为：①明确所选电压表的量程；②确定所使用量程的分度值；③由指针所指的位置，读出电压表的示数。 方法技巧：电压表读数口诀：一看接线柱，明确其量程；二看最小格，确定分度值；三看指针
2013版人教版九年级物理《第十六章电压电阻》知识点汇总 第一节电压 1、电压： 电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。 电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV 要在一段电路中产生电流，它的两端就要有电压。 2、电压表： 测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。 量程使用接线柱* 表盘上刻度位置大格代表值小格代表值 0～3V “-”和“3”下一行1V 0.1V 0～15V “-”和“15”上一行5V 0.5V 在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数 的5倍。 * 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负 接线柱，电流要从“+”流入，再从“3”和“15”流出。 正确使用电压表的规则： ①电压表必须和被测的用电器并联。 如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。 ②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。 否则电压表的指针会反向偏转。 ③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。 若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。 ④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。 使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。 常见的电压：家庭电路电压——220V 对人体安全的电压——不高于36V 一节干电池的电压——1.5V 每节铅蓄电池电压——2V 3、电池组电压特点： ①串联电池组的电压等于每节电池电压之和； ②并联电池组的电压跟每节电池的电压相等。
电压和电阻 一、考点解读 近几年各省市中考常围绕着电压表的正确使用，串、并联电路电压的特点，决定电阻大小的因素，滑动变阻器的原理、作用和使用等内容进行考查，其中串、并联电路中电压规律及滑动变阻器的连接方式是考查的重点，利用串、并联电路电压规律检查电路故障以及利用滑动变阻器改变电阻类型的题目是考查的难点。多以选择题、填空题、实验题的形式出现，分值约为4～6分。 预计在今后的中考中，仍会通过实际的串、并联电路考查电压规律的应用；会通过实验探究电阻的影响因素考查控制变量法在实验中的运用，对于滑动变阻器的使用往往会结合欧姆定律、电功率的知识综合考查。 二、复习策略 1、正确理解电源、电压、电流之间的关系 电压使电路中形成了电流，也就是说，电压是使自由电荷发生定向移动形成电流的原因。电源是提供电压的装置，用以维持电路两端有持续的电压，从能量转化的角度看，电源是把其他形式的能转化成电能的装置。电路中有电流通过时，电路两端一定有电压；但电路两端有电压时，电路中并不一定就有电流通过。电
路中没有电流通过的原因有两个：一是电路两端没有电压；二是电路没有闭合。电路断开处的两端电压等于电源电压。 2、理解并记忆串、并联电路中电压规律 ①串联电路两端的总电压等于各部分电路电压之和 即：U AC=U AB＋U BC 若L1与L2规格相同，则L1、L2分压相等， 即：U AB=U BC 若L1与L2规格不同，U AB≠U BC，但U AC=U AB＋U BC 即：串联电路中各用电器两端电压不一定相等 ②并联电路中，各支路两端电压相等，且等于电源电压 即：U CD=U EF=U AB 若L1与L2规格相同，则L1、L2亮度相同 若L1与L2规格不同，则L1、L2亮度不同，但U L1=U L2 即：并联电路各支路两端的电压一定相等。 3、学会用电流表或电压表检测电路故障
电压电阻知识点梳理及经典练习(超详细) 一、电压电阻选择题 1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（） A. 电压表V示数不为零，电流表A示数为零 B. 电压表V示数不为零，电流表A1示数为零 C. 电压表V示数为零，电流表A1示数不为零 D. 电压表V示数为零，电流表A示数不为零 【答案】 B 【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零. 故答案为：B. 【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数． 2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（） A. 电压表V的示数不变，R1断路 B. 电压表V的示数不变，R1短路 C. 电流表A1的示数不变，R2断路 D. 电流表A2的示数不变，R2短路 【答案】 C 【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有： A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意； B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电
九年级物理《电流与电压和电阻的关系》 知识点整理 提出问题：电阻一定时，电流与电压有什么关系? 猜想与假设：导体两端的电压越高，通过导体的电流可能越大， 通过导体的电流与导体两端的电压可能是正比例的关系。 设计实验： 实验方法：控制变量法 实验电路图和实验表格的设计： 实验次数 电阻值∕Ω 电压值∕V 电流值∕A R= 2 3 4 实验过程的设计： ①将一个定值电阻的定值电阻接入如图所示电路。 ②调节滑动变阻器的滑片，让电压表的读数分别为0.6V、 1.2V、1.8V、 2.4V，再分别读出电流表的示数填入下表中。
进行实验：分组实验，收集实验数据。 将一个定值电阻的定值电阻接入如图所示电路。 调节滑动变阻器的滑片，让电压表的读数分别为0.6V、1.2V、1.8V、2.4V，再分别读出电流表的示数填入下表中。 提醒学生注意：实验注意事项。 ①选择电压表和电流表的量程，连接时电流表串联在电路中，电压表并联在电路中，并且都让电流从“正”接线柱流入，从“负”接线柱流出; ②连接电路时，开关应处于断开状态; ③开关闭合前，滑动变阻器的滑片应放到最大阻值的位置上，且滑动变阻器的接线柱要“一上一下”连入电路; ④用滑动变阻器来改变导体两端的电压的情况下，尽量使定值电阻两端的电压成整数倍地变化; ⑤一般测量三次或四次。读数后要断开开关，一次时间不能太长，以免电阻由于温度升高，阻值发生变化。 在如图所示的坐标系中画出I-U图像，如图所示。 通过分析画出I-U图像，可以得出电流与电压是正比例的关系。 分析与论证：从记录的实验数据可以看出，当电阻一定时，电流随着电压的增大而增大。 结论：当电阻一定时，通过导体的电流与导体的电阻成正比。
高二年级物理电阻知识点总结 电阻 (一)定义及符号： 1、定义：电阻表示导体对电流阻碍作用的大小。 2、符号：R。 (二)单位： 1、常用单位：千欧、兆欧。 2、国际单位：欧姆。规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1。 3、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。 4、换算：1M=1000K1K=1000 (三)影响因素： 1、实验方法：控制变量法。所以定论电阻的大小与哪一个因素的关系时必须指明相同条件 2、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。(也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化) 3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。 4、结论理解： ⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。 ⑵结论可总结成公式R=L/S，其中叫电阻率，与导体的材料有关。记住：铝，锰铜镍隔。假如架设一条输电线路，一般选铝导线，因为在相同条件下，铝的电阻小，减小了输电线的电
能损失;而且铝导线相对来说价格便宜。 (四)分类 1、可变电阻(变阻器)：电路符号。 ⑴滑动变阻器： 构造：瓷筒、线圈、滑片、金属棒、接线柱 结构示意图： 2、定值电阻：电路符号：。 变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。 使用方法：选、串、接、调 根据铭牌选择合适的滑动变阻器;串联在电路中;接法：一上一下接入电路前应将电阻调到最大。 铭牌：某滑动变阻器标有501.5A字样，50表示滑动变阻器的最大阻值为50或变阻范围为0-50。1.5A表示滑动变阻器允许通过的最大电流为 1.5A. 作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路 应用：电位器 优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值 注意：①滑动变阻器的铭牌，告诉了我们滑片放在两端及中点时，变阻器连入电路的电阻。②分析因变阻器滑片的变化引起的动态电路问题，关键搞清哪段电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。 ⑵电阻箱： 分类： 旋盘式电阻箱：结构：两个接线柱、旋盘

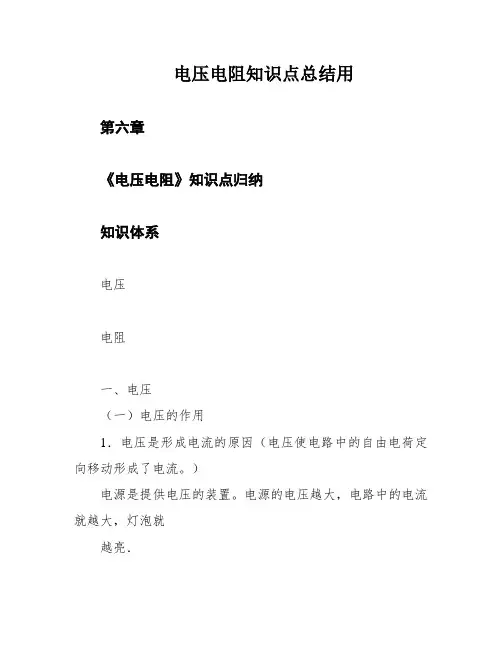

第六章 《电压电阻》知识点归纳 知识体系 电压 电阻
一、电压 （一）电压的作用 1．电压是形成电流的原因（电压使电路中的自由电荷定向移动形成了电流。）电源是提供电压的装置。电源的电压越大，电路中的电流就越大，灯泡就越亮． 2．电路中获得持续电流的条件：（1）电路中有电源（或电路两端有电压）； （2）二是电路是闭合的（或电路是通路）； 注：（1）说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx” 的电流。 （2）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”。（类比是指 由一类事物所具有的属性，可以推出与其类似事物也具有这种属性 的思考和处理问题的方法） （3）电路中有电流通过时，电路两端一定有电压；但电路两端有电压时，电路中并不一定就有电流通过。 （4）电路断开处的两端电压等于电源电压. （二）电压的符号和单位 1，电压的符号是“U” 国际单位：伏特（V），简称伏（V） 2，电压的单位常用单位：千伏（kV）；毫伏（mV）；微伏（μV）； 换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV 1kV=103V; 1V=103mV=106μV; 3，常见电压值：（1）一节干电池的电压值1.5V。 （2）一节蓄电池的电压是2V。 （3）人体安全电压值不高于36V。 （4）家庭电路的电压值220V。 （三）电压测量： 1．仪器：电压表 2，符号： 3，量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两 个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5 倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍 关系 1）有些电压表的接线柱是“15”“3”“+”，表示两个量程共用一个“+”接线柱，“15”和“3”则表示两个负接线柱（和我们平常使用的电
电压电阻知识点总结 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
《电压电阻》知识点归纳一、电压 （一）电压的作用 1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。 2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。 （二）电压的单位 1．国际单位：V常用单位：kV、mV 换算关系：1Kv＝1000V 1V＝1000mV 2．记住一些电压值：一节干电池1．5V一节蓄电池2V家庭电压220V 安全电压不高于36V （三）电压测量： 1．仪器：电压表，符号： 2．读数时，看清接线柱上标的量程，和分度值. 3．使用规则： ①电压表要并联在电路中。 ②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。 ④电压表可以直接连在电源两端，此时电压表测得是电源电压 危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。 2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量 程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则 换用更大量程的电压表。 4.串联电路电压的规律 ______________________________________________________________________________. 并联电路电压的规律 _______________________________________________________________________ （四）电流表、电压表的比较
第十六章电压电阻 本章知识结构图： 一、电压 1.电压的作用及其单位 （1）电压的作用是使电路中的自由电荷定向移动形成电流，符号是U。 （2）电压的单位是伏特，简称伏，符号是U。1kV=1000V，1V=1000mV，1mV=1000uV。（3）几个常见的电压值： *一节干电池的电压，U=1.5V *家庭电路的电压，U=220V *人体的安全电压，U<36V （4）电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是否是通路，因此，形成电流的条件是：a.电路两端有电压；b.通路。 （5）电压不能说成哪一个点的电压，而是说“哪两个点之间的电压”。 （6）电压表和结构介绍 元件符号、量程、读数方法、使用时注意事项。 二、串联、并联电路中电压的规律 1.串联电路的总电压等于各部分电路两端的电压之和。 2.并联电路各支路两端的电压相等，都等于电源两端的电压。 3.注意：若几个用电器两端的电压相等，则这几个用电器可能是并联，也可能是串联。
三、电阻 1.电阻：导体对电流阻碍作用的大小叫做电阻。 k） 用符号R表示，单位是欧姆（Ω），千欧（Ω 2.影响电阻大小的因素： （1）材料。长度相同、横截面积相同的不同材料组成的导体，电阻一般不同。 （2）长度。由同一种材料组成的导体，横截面积相同时，导体越长电阻越大。用一个比喻：街道越长，行人受到阻碍的机会越多。 （3）横截面积。由同一种材料组成的导体，长度相同时，横截面积越大的导体电阻越小。用一个比喻：街道越宽行人受到阻碍的机会越少，越畅通；管道越粗，水越容易流过去。（4）导体电阻还随着温度的变化而变化。对于大多数导体来说，温度升高时，电阻变大，如金属导体；但也有少数导体，其电阻随温度的升高而降低，如石墨。 四、变阻器 1.概念：能改变接入电路中电阻大小的元件叫做变阻器。 2.学生实验常用的变阻器——滑动变阻器 （1）原理：靠改变连入电路的电阻丝的长度来改变电阻。 （2）构造：主要部件是由电阻率大的电阻丝绕成的线圈（表面涂有绝缘漆）；滑片套在金属棒上，可以自由滑动；金属棒的电阻很小，相当于一根导线。 （3）使用方法：a.不能超过变阻器允许通过的最大电流值；b.接入电路时“一上一下”。
电压和电阻知识点总结 编者按：中考频道为参加中考的考生总结了初二物理电压和电阻部分知识点，请大家参考，希望对大家有所帮助。1、电压是形成电流的原因( 电压是使自由电荷发生定向移 动的原因) ，电源是提供电压的装置 2、形成电流的条件：一是要有电流; 二是电路是通路( 或闭合回路); 3、电压的单位：在国际单位是伏特(V) ，简称伏，常用单 位还有千伏(kV); 毫伏(mV); 微伏( 1kV=103V; 1V=103mV=106 4、常见电压：一节干电池的电压是 1.5V; 一节蓄电池的电 压是2V; 对人的安全电压是不高于36V;家庭照明电压是 220V; 5、电压表的连接 (1) 电压表要并联在被测电路两端 (2) 电流必须从电压表的正极流入，负极流出( 电压表的正极线柱靠近电池的正极; 负极线柱靠近电池的负极); ⑶被测电压不能超过电压表的量程(0?3V;0?15V)，各量 程的分度值依次是0.1V，0.5V; 电压表的读数等于指针偏转的格数乘以分度值注意：使用电压表前要先看清电压表的量程，和指针是否指在零刻度; 读数时，要看清量程，认清各量程的分度值。串联电池组的电压等于各节电池电压之和，并联电池组的电压与各节电池的电压相等; 电磁的正极的聚集正电荷，负极聚集负电荷。 6、串、并联电路的电压规律：串联电路的总电压等于各部分电压之和; 并联电路各支路的电压相等，等于总电压( 电源电压) 。
7、R 电阻：表示导体对电流的阻碍作用大小的物理量，电阻越大对电流的阻碍越大；电阻用R表示;其单位是欧姆( 8. 决定电阻大小的因素：决定电阻大小的因素： (1) 材料和横截面积相同，导体越长电阻越大。 (2) 材料和长度相同，横截面积越小电阻越大。 (3) 长度和横截面积相同，电阻率(即材料)越大电阻越大。 9. 温度影响导体电阻的大小： (1) 大多数导体，电阻随温度升高而增大。 (2) 少数导体( 如碳) ，电阻随温度升高而减小。 (3) 某些合金( 如锰铜) 的电阻，随温度的变化较小。 10. 电阻率：某种材料制成的长1m横截面积1m rf的导线在20C 时的电阻值，叫这种材料的电阻率。 (4) 测量：伏安法( 电压表和电流表) 。 (5) 等效电阻：a. 串联电路的总电阻等于各串联导体电阻之 和。即R总=R1+R2++Rn若各电阻均为r，贝U R=nrb.并联电路总电阻的倒数等于各并联电阻的倒数之和。若各并联导体 的电阻均为r，贝y 1/R=n/R即得：R=r/n 11. 半导体：导电能力介于导体和绝缘体之间的物体。常见的有硅、锗、砷化镓。 12. 三种半导体元件的特点：
欧姆定律知识点总结 1．欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。 2．公式：（I=U/R）式中单位：I→安(A)；U→伏(V)；R→欧(Ω)。1安=1伏/欧。 3．公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。 4．欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I） ②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R） ③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR） 5．电阻的串联有以下几个特点：（指R1，R2串联） ①电流：I=I1=I2（串联电路中各处的电流相等） ②电压：U=U1+U2（总电压等于各处电压之和） ③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻 =nR 串联，则有R 总 ④分压作用（U1:U2=R1:R2） ⑤比例关系：电流：I1∶I2=1∶1 6．电阻的并联有以下几个特点：（指R1，R2并联） ①电流：I=I1+I2（干路电流等于各支路电流之和） ②电压：U=U1=U2（干路电压等于各支路电压） ③电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有1/R总= 1/R1+1/R2 ④分流作用：I1：I2=1/R1：1/R2 ⑤比例关系：电压：U1∶U2=1∶1 伏安法测电阻 电路图： 原理： 1·伏安法测电阻的原理是：R=U/I； 2·滑动变阻器通过改变滑片位置改变电阻，从而改变电流，目的是要测量多组数据以求平均值； 3·在闭合开关之前，滑片位于最大电阻处。

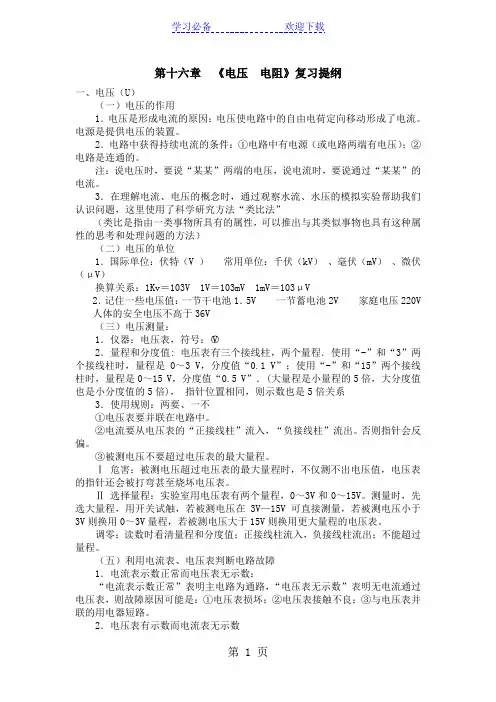

第十六章《电压电阻》复习提纲 一、电压（U） （一）电压的作用 1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。 2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。 注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。 3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法” （类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法） ￥ （二）电压的单位 1．国际单位：伏特（V ）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1Kv＝103V1V＝103mV 1mV＝103μV 2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 人体的安全电压不高于36V （三）电压测量： 1．仪器：电压表，符号：○ ~ 2．量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系 3．使用规则：两要、一不 ①电压表要并联在电路中。 ②电流要从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。 Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。 Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可直接测量，若被测电压小于3V则换用0～3V量程，若被测电压大于15V则换用更大量程的电压表。 ； 调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过量程。 （五）利用电流表、电压表判断电路故障 1．电流表示数正常而电压表无示数： “电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
第六章《电压 电阻》知识点归纳 一、电压 （一）电压的作用 1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。 2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。 （二）电压的单位 1．国际单位：V 常用单位：kV 、mV 、μV 换算关系：1Kv ＝1000V 1V ＝1000mV 1mV ＝1000μV 2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V （三）电压测量： 1．仪器：电压表，符号： 2．读数时，看清接线柱上标的量程，和分度值。 3．使用规则：两要、一不 ①电压表要并联在电路中。 ②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。 ④ 电压表可以直接连在电源两端，此时电压表测得是电源电压 危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。 2.选择量程：实验室用电压表有两个量程，0～3V 和0～15V 。测量时，先选大量程，用开关试触，若被测电压小于3V 则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。 4.串联电路电压的规律 ______________________________________________________________________________. 并联电路电压的规律 _______________________________________________________________________
最新电压电阻知识点总结经典 一、电压电阻选择题 1．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（） A. L1断路 B. L1短路 C. 电压表断路 D. 电压表短路【答案】B 【解析】【解答】A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意； B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意； C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意； D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意． 故答案为：B． 【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力. 2．如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是（） A. 灯L断路 B. 电阻R断路 C. 灯L短路 D. 电阻R 短路 【答案】 A 【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡的分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。 故答案为：A. 【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。 3．如图所示，电源电压不变，在a，b间接一个“3V1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）
A. 向M移动 B. 向N移动 C. 保持不动 D. 无法实现 【答案】A 【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小， ∵I= ， ∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大， ∵串联电路中总电压等于各分电压之和， ∴此时灯泡分得的电压小于3V， 使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动． 故选A． 【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压． 4．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出U ab＝0：U ac＝0：U cd＝6v；U ad＝6V；如果电路只有一处故障，则故障可能为（） A. L1断路 B. L1短路 C. L2断路 D. L2短路【答案】 C 【解析】【解答】解：闭合开关，发现灯L1和L2都不亮，电路只有一处故障，则说明电路中无电流，故电路出现了断路，BD不符合题意； 若灯L1断路，整个电路断路，灯泡都不亮，ab、cd间电压为零，ac、ad间都有电压，A不符合题意。 若灯L2断路，整个电路断路，灯泡都不亮，ab、ac间电压为零，ad、cd间都有电压。C符

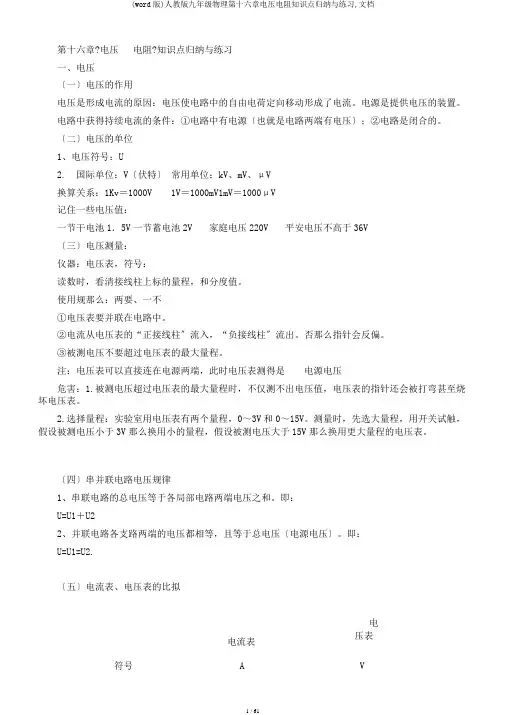

第十六章电压电阻知识点归纳与试
