精誉精密夹具-快速定位夹具系统用途及特点

精誉精密夹具-快速定位夹具系统用途及特点

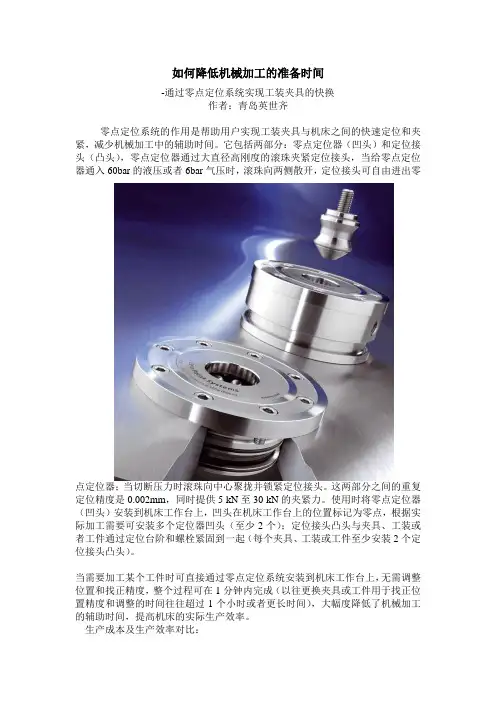

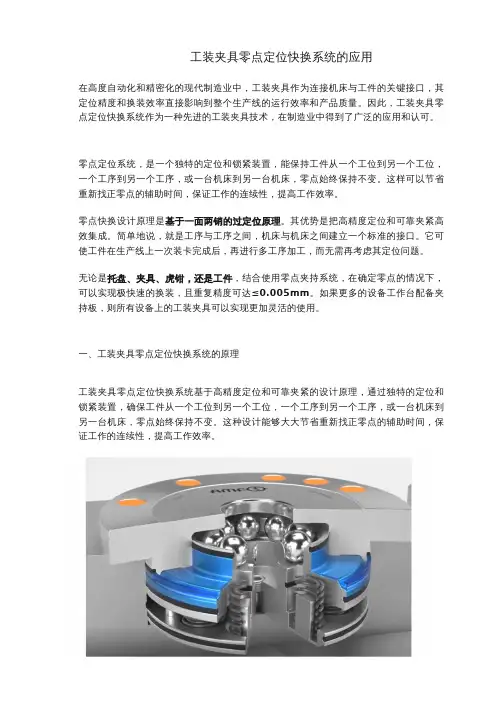

3A快速定位夹具系统用途及特点

1、3A快速定位夹具系统将柔性和刚性完美结合,保证工件工装的重复定位精度为2μm,从源头上控制累积误差,保持机床和工件(电极)精度相等。

2、唯一的零基准—无需再校正,大幅降低机床停机时间,使设备利用率达到最高点。

3、标准化的接口,实现铣削、钻销、车销、磨削、电火花成型等不同加工类型的机床之间高精度、高效率转换。确保加工品质,缩短交货期,提高企业竞争力。

4、提高现有夹具利用率—协调现有的夹具与ITS、MTS一起正确使用,发挥最大效益。

5、急件加工—固定的基准点和系统的重复精度,可以中断加工一个工件,运走托板,完成急件加工。随后继续对原来未加工完的工件加工,直至结束,无需校正或再调整。

公司介绍:精誉精密夹具有限公司专业从事AROWA系统精密夹具研发,制造及销售。AROWA系统主要应用于模具制造,精密机械加工,电火花成型,金属加工及各类流水线及快速换装等。公司来源于瑞士的夹具设计理念及生产技术,科学的管理制度及丰富的生产经验。生产设备有日本CNC车床,CNC加工中心,瑞士高精度万能外圆磨,美国(MORE)精密坐标磨床,日本Okamoto平面磨,瑞士TESA 精密测量仪器等等。为广大客户提供高精密加工解决方案。

公司的经营理念是:“精度之上,誉满全球;服务之上,誉满行头。”业绩不是我们的目的,我们志在于为客户降低生产成本,提高生产效益,与客户共进步。

当您为日益增加的生产成本烦恼时,当您为高昂的人力成本担忧时,请联系我们,让我们为您排忧解难。AROWA就在您的身边…...

夹具课程设计说明书

夹具课程设计说明书

————————————————————————————————作者: ————————————————————————————————日期:

洛阳理工学院课程设计说明书 课程名称:机械制造装备设计 设计课题:钻床夹具设计 专业:机械设计制造及其自动化 班级:B080205 姓名:史俊南 学号:B08020521 2012年月 日?

课程设计任务书 机械工程系机械设计制造及其自动化专业 学生姓名史俊南班级 B080205 学号B08020521 课程名称:机械制造装备设计 设计题目: 钻床夹具设计??? 课程设计内容与要求: 内容: 为所示支架设计一套钻模夹具,便于摇臂钻床的加工。 设计要求: 1.在摇臂钻床上加工Φ12的通孔。 2.要求绘制A1夹具装配图一张,,零件图一张,说明书一份。 3.夹具设计要求合理,有利提高加工精度,保证加工质量,降低加工成本,提高劳动生产率和减轻工人的劳动强度,便于批量生产。 设计(论文)开始日期 2012年2月19日指导老师: 设计(论文)完成日期 2012年3月2日张老师 2012年月日

课程设计评语 机械工程系机械设计制造及其自动化专业 学生姓名史俊南班级B080205学号B08020521 课程名称机械制造装备设计 设计题目钻床夹具设计 指导老师张老师 课程设计篇幅: 图纸二张 说明书 17 页 指导教师评语: 年月日指导教师:

?目录 序言--------------------------------------------------------------------------------------4 1.专用夹具设计---------------------------------------------- ---------------------5 1.1设计前的准备工作---------------------------------------------------------------5 1.1.1. 明确工件的年生产纲领-----------------------------------------------------5 1.1.2. 熟悉工件零件图和工序图--------------------------------------------------5 1.1.3.加工方法-----------------------------------------------------------------------6 1.2.总体方案的确定--------------------------------------------------------------6 1.2.1.定位方案--------------------------------------------- --------------------------6 1.2.2选择加紧机构--------------------------------------------- ---------------------6 1.2.3选择导向装置------------------------------------------------------------------7 1.2.4.夹具体--------------------------------------------------------------------------8 1.3.绘制夹具装配图-------------------------------------------- --------------------9 1.3.1. 制图比例的选择-------------------------------------------------------------9 1.3.2. 定位、夹紧、导向,夹具体----------------------------------------------9

钻夹具设计说明书

机床夹具设计说明书 设计课程:钻床夹具设计 专业:机械工程及其自动化 学号: 姓名:

2、定位方案的确定与定位元件的选择 定位基准为下表面和左端面,考虑到工件加工尺寸较大,结合工艺性,工件以平面为定位基准,常用定位元件采用支撑板和2个支撑钉 3、夹具结构设计 3.1 定位装置(含定位误差分析与计算)

采用一面两孔定位时,支撑钉位如下。两定位孔中心距为150 ±0.06mm 1)确定圆柱销直径 圆柱销直径公差取g6,即 mm。 (2)确定圆柱销与削边销之间的中心距 根据公式(5-3),取 mm ,所以圆柱销与削边销之间的中心距为150±0.02mm。 3.2 夹紧装置(含夹紧机构设计与夹紧力计算) 根据设计思想,则此钻床夹具采用固定式钻床夹具,草图如下所示:

夹紧力计算 09.81Zf Yf F F F C d f K = 查表可得F C =42.7、 xf=1.0、 yf=0.7、.Z F K =. 0.9 因此Fz=.595N 09.81ZM YM M M M C d f K = 查表可得M C =0.021、 xM=2.0、 yM=0.8、.M K =.0.87 因此 扭矩 M=1.6Nm 由夹紧力机构产生的实际夹紧力应满足下式 P=K ×'F 其中:其余系数K=K1×K2×K3×K4 K1——基本安全系数 1.3 K2——加工性质系数1.1 K3——刀具钝化系数1.15 K4——断续刀削系数1.2

所以K=1.3×1.1×1.15×1.2.=1.98 考虑实际夹紧力较小,以及所加工零件的结构特征,决定选用螺旋夹紧机构,而且不需要进行强度校核 3.3辅助装置(如钻模板、钻套等) 钻模板 1)钻模板类型的选择 引导刀具在工件上钻孔用的机床夹具。钻模的结构特点是除有工件的定位,夹紧装置外还有根据被加工的孔的位置的分布而设置的钻套和钻模板,确定刀具的位置,并防止刀具在加工过程中倾斜,从而保证被加工的位置精度。由于加工的两个孔均匀分布在180度的轴线两侧,则选择固定式钻模。 2)钻模板的主要尺寸的确定 钻模板的厚度,夹具板的外尺寸确定,可根据加工工序的要求及尺寸确定。 厚度为25,长为262.5mm,宽为50mm

夹具设计说明书

《夹具课程设计》 学生姓名邓俊宏 学号 20121495 班级模具12-1班 指导老师张俊纪 2014/12/15

目录 一.课程设计任务 二.定位基准的选择 三.确定夹具的结构方案 1、根据工序加工要求,确定工件在夹具中的定位方案 2 夹紧方案 3、确定夹紧机构 4、尺寸的确定 5.夹具精度分析 6,制定工艺路线 7.夹具体设计 四.夹具装配图 五.夹具使用注意事项、保养及维护 六.课程设计总结 七.参考资料

一夹具设计任务: 为了提高劳动生产率,保证加工质量,降低劳动强 度,需要设计专用夹具。 二.定位基准选择: 底面对孔的中心线有一定的垂直度公差要求。因此以底面为定位基准,由于铸件的公差要求较大,利用两个大端面表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对铣削50h11槽精度的公差要求.为了提高加工效率,现决定采用套装式直齿三面刃铣刀来完成铣削。 1,零件的工艺分析 按照零件的工艺要求以及工作要求,选取零件的材料为KTH350-10,可锻铸铁有较高的韧性和强度,能用于承受较高的冲击,振动及扭转负荷下的进行工作。为此一下是壳体需要加工的表面及加工表面之间的要求。 1.上下两端面粗糙度为1 2.5。 2.侧面槽44×28mm的粗糙度为12.5。 3.内孔Φ48mm的内壁粗糙度为6.3。 4.内孔Φ30mm的内壁粗糙度为6.3。

2,确定毛坯种类 零件材料为KTH350-10,考虑零件在运行中受到的冲击力小,零件结构复杂生产类型为大批量生产,故宜选用金属型铸造,查《机械加工工艺设计简明手册》P516 ,选用可锻铸铁尺寸公差等级为C7~8,本设计中选用8级。 3,确定铸件加工余量及形状 查《机械加工工艺设计简明手册》P509,可知孔径小于Φ10mm的铸件将不予铸出。 孔径大于Φ10mm时,查《机械加工工艺设计简明手册》P517,可知:铸件加工余量与工艺余量是为了机械加工时能满足最后精度要求而具有足够被切削的材料量,一 A15.0公式计算 般按照 e=CA2.0 max 式中e————余量值 A ————铸件的最大尺寸(mm) max A————加工表面最大尺寸(mm) C————系数;由于本设计中零件为组建且为大批量生产,则加工顶面时C=0.65,加工侧表面及地面时C=0.45. 铸件中孔φ30mm的加工余量e=0.45×892.0×6615.0=2.13mm 上表面的加工余量e=0.65×892.0×8915.0=3.13mm

工装夹具设计知识

工装夹具设计知识 一、工装夹具设计的基原则 1.满足使用过程中工件定位的稳定性和可靠性; 2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程; 3.满足装夹过程中的简单与快速操作; 4.易损零件必须是可以快速更换的结构,条件充分时最好不需要使用其它工具进行; 5.满足夹具在调整或更换过程中重复定位的可靠性; 6.尽可能的避免结构复杂、成本昂贵; 7.尽可能选用市场上质量可靠的标准品作组成零件; 8.满足夹具使用国家或地区的安全法令法规; 9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则; 10.形成公司内部产品的系列化和标准化。 二、工装夹具设计基本知识 1、夹具设计的基本要求 (1)工装夹具应具备足够的强度和刚度(2)夹紧的可靠性(3)焊接操作的灵活性 (4)便于焊件的装卸(5)良好的工艺性 2.工装夹具设计的基本方法与步骤 (1)设计前的准备 夹具设计的原始资料包括以下内容: 1)夹具设计任务单; 2)工件图样及技术条件; 3)工件的装配工艺规程; 4)夹具设计的技术条件; 5)夹具的标准化和规格化资料,包括国家标准、工厂标准和规格化结构图册等。 (2)设计的步骤 1)确定夹具结构方案2)绘制夹具工作总图阶段3)绘制装配焊接夹具零件图阶段

4)编写装配焊接夹具设计说明书5)必要时,还需要编写装配焊接夹具使用说明书,包括机具的性能、使用注意事项等内容。 3.工装夹具制造的精度要求夹具的制造公差,根据夹具元件的功用及装配要求不同可将夹具元件 分为四类: 1)第一类是直接与工件接触,并严格确定工件的位置和形状的,主要包括接头定位件、V形块、定位 销等定位元件。 2)第二类是各种导向件,此类元件虽不与定位工件直接接触,但它确定第一类元件的位置。 3)第三类属于夹具内部结构零件相互配合的夹具元件,如夹紧装置各组成零件之间的配合尺寸公差。 4)第四类是不影响工件位置,也不与其它元件相配合,如夹具的主体骨架等。 4.夹具结构工艺性 (1)对夹具良好工艺性的基本要求 1)整体夹具结构的组成,应尽量采用各种标准件和通用件,制造专用件的比例应尽量少,减少制造劳 动量和降低费用。 2)各种专用零件和部件结构形状应容易制造和测量,装配和调试方便。3)便于夹具的维护和修理。(2)合理选择装配基准 1)装配基准应该是夹具上一个独立的基准表面或线,其它元件的位置只对此表面或线进行调整和修配。 2)装配基准一经加工完毕,其位置和尺寸就不应再变动。因此,那些在装配过程中自身的位置和尺寸尚 须调整或修配的表面或线不能作为装配基准。 (3)结构的可调性 经常采用的是依靠螺栓紧固、销钉定位的方式,调整和装配夹具时,可对某一元件尺寸较方便地修磨。 还可采用在元件与部件之间设置调整垫圈、调整垫片或调整套等来控制装配尺寸,补偿其它元件的误差,提高夹具精度。 (4)维修工艺性进行夹具设计时,应考虑到维修方便的问题。 (5)制造工装夹具的材料

双孔钻床夹具毕业设计论文

洛阳理工学院 课程设计说明书 课程名称:机械制造装备设计 设计课题:钻模夹具设计 专业:机械设计制造及其自动化班级: 姓名:

课程设计任务书 机械工程系机械设计制造及其自动化专业 学生姓名:班级:学号: 课程名称:机械制造装备设计 设计题目:钻模钻削夹具设计 课程设计内容与要求: 内容: 见A4图为所示加工弯板,设计一套钻模夹具,便于摇臂钻床的加工。 设计要求: 1.在摇臂钻床上加工2-Φ12的通孔。 2.要求绘制A1夹具装配图一张,A3夹具中零件图一张,A4加工零件图一张,说明书一份。 3.夹具设计要求合理,有利提高加工精度,保证加工质量,降低加工成本,提高劳动生产率和减轻工人的劳动强度,便于批量生产。 设计(论文)开始日期2012年月日指导老师: 设计(论文)完成日期2012年月日 年月日

课程设计评语 机械工程系机械设计制造及其自动化专业 学生姓名:班级:学号: 课程名称:机械制造装备设计 设计题目:钻模钻削夹具设计 指导老师: 课程设计篇幅: 图纸三张 说明书18 页 指导教师评语: 年月日指导老师 洛阳理工学院

目录 绪论 (1) 第一章夹具的发展概况 (2) 第二章专用夹具设计 (4) 2.1设计前的工作准备 (4) 2.1.1 明确工件的年生产纲领 (4) 2.1.2 熟悉工件零件图和工序图 (4) 2.1.3加工方法 (5) 2.2总体方案的确定 (5) 2.2.1 定位方案 (5) 2.2.2 夹紧机构 (6) 2.2.3 选择导向装置 (8) 2.2.4 夹具体 (9) 2.3绘制夹具装配图 (11) 2.3.1 定位、夹紧、导向、夹具体 (11) 2.4夹具精度的验算 (13) 2.4.1误差分析 (13) 2.4.2误差计算 (14) 第三章方案设计论证 (15) 3.1设计思路 (15) 3.2设计方法与结果 (15) 致谢 (16) 感想 (17) 参考文献 (18)

轴承盖钻孔夹具课程设计说明书

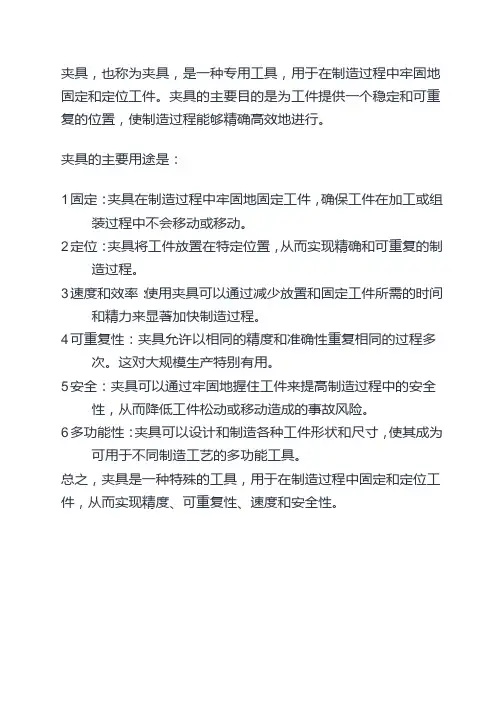

前言 随着科学技术的发展,各种新材料、新工艺和新技术的不断涌现,机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现,已突破传统的依靠机械能、切削力进行切削加工的范畴,可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世,提高了更新频率的小批量零件和复杂的零件加工的生产率及加工精度。特别是计算机技术的迅速发展,极大的推动了机械加工工艺的进步使工艺过程的自动化达到了一个新的阶段。 工具是人类文明进步的标志。自20世纪末以来,现代制造技术与机械制造工艺自动化得到了很好的发展。但工具(含刀具、夹具、量具与辅具等)在不断的革新中,起功能仍然十分显著。机床夹具是一种装夹工件的工艺设备,它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在各种金属切削机床上用于装夹工件的工艺设备成为机床夹具,如车床上使用的三爪自定心卡盘、四爪卡盘,铣床上使用的平口虎钳等。现代生产中,机床夹具是一种不可缺少的工艺装备,它直接影响着工件的加工精度、劳动生产率和产品的制造成本等。因此,无论是在传统制造还是现代制造工艺系统中,夹具都是重要的工艺装备。 一、夹具的功能 1.保证加工质量使用机床夹具的首要任务是保证加工精度,特别是保证被加工工件加工面与定位面之间以及被加工表面相互之间的位置精度。使用机床夹具后,这种精度主要靠夹具和机床来保证,不再依赖工人的技术水平。 2.提高生产效率,降低生产成本使用夹具后可减少划线、找正的辅助时间,且易实现多件、多工位加工。在现代机床加工中,广泛采用气动、液动等机动加紧装置,可是辅助时间进一步减少。 3.扩大机床工艺范围在机床上使用夹具可使加工变得方便,并可扩大机床的工艺范围。例如,在机床或钻床上使用镗模,可以代替镗床镗孔。又如,使用靠模夹具,可在车床或铣床上进行仿形加工。 4.减轻工人劳动强度,保证安全生产。

夹具设计说明书

目录 前言 (3) 设计任务书 (4) 设计思想与不同方案对比 (5) 定位分析与定位误差计算 (10) 对刀及导引装置设计 (13) 夹紧机构设计与夹紧力计算 (14) 夹具操作动作说明 (15) 设计心得体会 (15) 参考文献书目 (17) 前言 机械制造装备课程设计就是机械设计中得一个重要得实践性教学环节,也就是机械类专业学生较为全面得机械设计训练。 其目得在于: 培养学生综合运用机械设计基础及其她课程得理论知识与生产实际知识去分析、解决工程实际问题得能力,通过课程设计训练可以巩固与加深有关机械课程设计方面得理论知识; 学习与掌握一般机械设计得基本方法与步骤,培养独立设计得能力,为后续得专业课程设计及毕业设计打好基础、做好准备; 3.使学生具有查询规范手册、图册与有关设计资料得能力。 在工艺规程中,零件就要按工艺规程顺序进行加工。在加工中,除

了需要机床、刀具、量具之外,还要用机床夹具。机床夹具就是机床与工件之间得连接装置,使工件相对于机床获得正确得位置。机床夹具得好坏将直接影响工件加工表面得位置精度。通常把确定工件在机床上或夹具中占有正确位置得过程,称为定位。当工件定位后,为了避免在加工中受到切削力、重力等得作用而破坏定位,还应该用一定得机构或装置将工件加以固定。使工件在加工过程中保持定位位置不变得操作,称为夹紧。将工件定位、夹紧得过程称为装夹。工件装夹就是否正确、迅速、方便与可靠,将直接影响工件得加工质量、生产效率、制造成本与操作安全等。机床夹具在生产中应用十分广泛。

机床夹具课程设计任务书 设计思想与不同方案对比 1、钻床夹具设计: (1)设计前得准备工作 ①明确工件得年生产纲领:就是夹具总体方案确定得依据之一,决定了夹具得复杂程度与自动化程度。如在小批量生产中, 常采用固定式 质量 材料 毛坯种类 0、45㎏ 45 模锻件 设计要求 1、用计算机绘制总装图一张(A2图)、指定零件图一张(A3图); 2、设计说明书一份(包括零件图分析、定位方案确定、定位误差确定、定位误差 计算等内容); 3、设计时间:7天。 审 核 批 准 年 月 日 评 语

支承块夹具设计说明书

目录 1绪论 (3) 2.支撑块的分析 (4) 2.1支撑块的工艺分析 (4) 2.2支撑块的工艺要求 (4) 3.机械加工工艺规程设计 (6) 3.1加工工艺过程 (6) 3.2确定各表面加工方案 (6) 3.2.1影响加工方法的因素 (7) 3.2.2加工方案的选择 (7) 3.3 确定定位基准 (8) 3.3.1粗基准的选择 (8) 3.3.2精基准的选择 (9) 3.4工艺路线的拟订 (10) 3.4.1工序的合理组合 (10) 3.4.2加工工艺路线方案的比较 (11) 3.4.3工艺方案比较与分析。 (13) 3.5 支撑块的毛坯尺寸的确定 (13) 4.夹具设计 (15) 4.1研究原始质料 (15) 4.2定位基准的选择 (16) 4.3切削力及夹紧力的计算 (16) 4.4误差分析与计算 (26) 4.5夹具设计及操作的简要说明 (29) 5.钻孔时间 (30) 5.1确定第一次切削用量 (30) 5.1.1 确定背吃刀量 (30) 5.1.2确定进给量 (30) 5.1.4确定麻花钻的磨钝标准及耐用度 (30) 5.1.5确定机床主轴转速n (30) 5.1.6确定时间定额 (30)

5.2 确定第二次切削用量 (31) 5.2.1 确定背吃刀量 (31) 5.2.2 确定进给量 (31) 5.2.3 确定切削速度 (31) 5.2.4确定麻花钻的磨钝标准及耐用度 (31) 5.2.5确定机床主轴转速n (31) 5.2.6确定时间定额 (31) 6.心得体会 (32) 参考文献34

郑州科技学院 机械制造工艺学课程设计任务书 题目:设计支承块零件的机械加工工艺规程及夹具设计 内容: 1.零件图 1张 2.毛坯图 1张 3.机械加工工艺过程卡 1份 4.机械加工工序卡 1份 5.夹具设计装配图 1张 6.夹具体零件图 1张 7.课程设计说明书 1份 班级:机制本16班 姓名:张鹏飞 学号:201233477 指导教师:杨晨 教研室主任: 2015 年 10 月 20 日

车床夹具定位设计

3.1 工序30的夹具设计 3.1.1 问题的提出 本夹具主要用来精铰φ02.0025+mm 的孔,其粗糙度要求为1.6。由于孔的加工 精度要求较高,因此,在本道工序加工时在考虑精度的前提下,还应考虑到降低劳动强度,提高劳动生产率。 3.1.2 夹具设计 1. 定位基准的选择 拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度,特别是位置精度的要求。因此我们应该根据零件图的技术要求,从保证零件的加工精度要求出发,合理选择定位基准。 φ02.0025+mm 孔的夹具定位如图3-1所示: 325+0.02 0 图3-1 φ02.0025+mm 孔的夹具定位 此零件图没有较高的技术要求,所以我们应考虑如何提高劳动效率,降低劳 动强度,提高加工精度。φ4.0055+mm 的孔已加工好,我们以φ4.0055+mm 的中心 轴线和φ40mm 的外圆为基准,采用V 型块和平面定位的办法进行加工,设计相应的夹具机构。

铰刀材料为硬质合金,利用手动加紧方式。 3.夹紧机构 根据零件的定位方案,加工方法,生产要求,运用手动夹紧即可满足条件。通过可调V型块的移动夹紧,使工件达到制定的位置,既方便操作又提高了工作效率。手动夹紧是可靠的,可去除夹紧力的计算。 3.1.3 定位误差的分析 本夹具的主要定位面分别是底面和 40mm的外圆表面,用平面和V型块来 实现定位作用。存在的误差主要为铸造加工的毛坯零件存在一定的尺寸误差,可能会影响整体的加工精度,但通过定心夹紧机构和微调机构的设置可以相对的提高零件的精度,使其满足加工要求。 3.1.4 夹具设计及操作的简要说明 综上所述,在夹具设计时,首先应考虑到降低成本,方便加工。由于整个零件较小,加工时的钻削力采用手动夹紧的固定方法即可满足夹紧需要,夹具底面上的一对定位键可使整个夹具在机床工作台上有确定的安装位置,以利于加工。 在装夹时,先将工件在夹具体中完全定位,以底面和一V型块实现固定,通过定心机构实现装夹,最后由微调机构实现精调,以达到要求实现加工。设计的夹具体结构简单、操作方便、容易加工零件,方便实现定位及夹紧。 3.2 工序50的夹具设计 3.2.1 问题的提出 本夹具主要用来精铣C、D面,其粗糙度要求为3.2。由于面的加工精度要求不高,因此,在本道工序加工时在考虑精度的前提下,还应考虑到降低劳动强度,提高劳动生产率。 3.2.2 夹具设计 1.定位基准的选择 拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度,特别是位置精度的要求。C、D面的夹具定位如图3-2所示:

汽车座椅骨架的焊接夹具毕业设计说明书

汽车座椅骨架的焊接夹具毕业设计说明书 公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]

摘要 本文研究的是汽车座椅骨架的焊接夹具设计问题,要求使工件定位迅速,装夹迅速,省力,减轻焊件装配定位和夹紧时的繁重体力劳动。实现机械化,使焊接条件较差的空间位置焊缝变为焊接条件较好的平焊位置,劳动条件的改善,同时也有利于提高焊缝的质量。 本文首先分析了汽车座椅骨架焊装夹具设计的必要性和可行性;然后围绕座椅骨架焊装夹具设计这一核心,通过对汽车焊装生产线、汽车焊装夹具的结构特点进行分析,归纳了焊装夹具的设计步骤和要点;重点对汽车座椅骨架夹具的设计,包括基准面的选择,定位器的设计,夹具体设计,夹紧装置的设计。其中,基准面的选择是根据总成件的大小,确定基板的尺寸,然后从标准件库选出合适的基板;定位器的设计是保证焊件在夹具中获得正确装配位置的零件和部件,应利用先装好的零件作为后装配零件某一基面上的定位支撑点,可以减少定位器的数量,提高装配精度;夹具体的设计是通过控制焊件角变形的夹紧力计算和控制焊件弯曲变形的夹紧力计算来确定的,通过公式计算得出拘束角变形所需的单位长度(焊缝)夹紧力q为N,阻挡弯曲变形所需的夹紧力q为208711N,再根据焊件形状、尺寸来完成夹具体的设计。 夹紧装置的设计是本文设计的重中之重,这次设计的主要核心是通过气缸来改善传统手动夹紧的的繁重体力消耗以提高生产效率。根据要求,设计气缸主要是对工件的夹紧,所以应该选择双作用气缸。本文通过公式的计算确定一种缸径D为50mm,另一种缸径D为75mm。合理的气缸选择,合理的气动原理思路,极大地提高了生产效率和产品质量。

副变速拨叉工艺及专用夹具设计说明书

北华航天工业学院 《机械制造专业方向课程综合设计》课程设计报告 报告题目:机械制造专业方向课程综合设计 作者所在系部:机械工程系 作者所在专业:机械设计制造及其自动化 作者所在班级: 作者姓名: 指导教师姓名: 完成时间:

目录 一、前言……………………………………………………………………………… 二、零件图的分析…………………………………………………………………… 1、生产类型………………………………………………………………………… 2、零件的作用……………………………………………………………………… 3、零件的结构特点及工艺分析…………………………………………………… 三、工艺规程设计…………………………………………………………………… 1、确定毛坯的制造形式…………………………………………………………… 2、基面的选择……………………………………………………………………… 3、制定工艺路线…………………………………………………………………… 4、机械加工余量、工序尺寸及公差的确定………………………………………… 4.1、Φ24mm右端面……………………………………………………………… 4.2、Φ14mm的孔………………………………………………………………… 4.3、14H13的槽…………………………………………………………………… 5、确定切削用量…………………………………………………………………… φ右端面的切削用量………………………………… 5.1、确定工序1:铣削24 φ孔的切削用量…………………… 5.2、确定工序2:钻、扩、铰、及精铰14 5.3、确定工序6:铣削14H13的槽的切削用量………………………………… 四、夹具设计…………………………………………………………………………… 1、问题的提出……………………………………………………………………… 2、夹具设计………………………………………………………………………… 2.1、定位基准的选择…………………………………………………………… 2.2、切削力及夹紧力计算……………………………………………………… 2.3、定位误差分析……………………………………………………………… 2.4、夹具设计及操作的简要说明……………………………………………… 五、设计总结………………………………………………………………………… 六、参考文献…………………………………………………………………………

夹具设计说明书 (3)

夹具设计说明书 1 夹具方案的论证 本专用钻模用于钻杠杆臂的钻削以及另一垂直方向13孔的钻加工。由于加工精度不高,属于单工步工序应采用固定钻套。由于与分布在小同表而且相互垂直,加工时由手工操作连同工件起翻, 所以以应采用翻转式钻模。此种钻模在设计制造时应注意安装位置的平稳性及切屑的排出等问题。 本工序(孔的钻、扩、铰)之前已加工完各平面且内孔,提供了本工序的加工定位基准。为此根 据加工要求确定定位方案为完伞定位。 夹紧机构采用螺旋夹紧机构,简甲可靠。 本工序采用立钻Z5025机床,刀具为标准麻花钻。机床与刀具均为通用型号,故夹具设计应使其适应机床与刀具,由于是中小批量生产,夹具的结构力求简单,易于制造,操作方便。 2夹具的结构及特点 2.1夹具的结构 本钻模属翻转钻模(适合重不大于10kg小件)加工时翻转使用,在工作台上不安装,本夹具主要由钻模体、上模板、定位轴、辅助支撑等组成。 2.2夹具的特点 铸造钻模体 钻模板还可分为固定式钻模板、铰链式钻模板、可卸式钻模板和悬挂式钻模板。 本夹具根据结构特点,以及13加工皆采用固定模板。这样可以保证较高的中 心距精度,用两对角线布置的定位锥销来定位,再由两对角线布置的螺钉紧。 本夹具有辅助支撑: 3.定位: 3.1定位与定位原理 本夹具在钻模中采用完全定位,即六点定位,用适当分布的六个约束点限制工件的六个自由度。 3.2定位方式 本钻模定位属于组合定位:22圆柱孔用于短销定位,限制两个自由度,端平面(42-22环形面)定位,限制三个自由度,形成了短销加宽环形平血组合,共限制五个自由度。另用一个防转定位销定位,限制一个定位度。防转定位销定在工件的另一端厚10mm,lO的侧面(见左视图)位置,可防止 工件转动。 对于一孔一端面的定位基准我们设计了定位柱。 定位柱的结构分三段: 安装部分:42下端面往下16安装柱,安装螺纹M12。(加垫圈、锁紧螺母)是用来定位柱安装在钻模体上的。 定位部分:42上端面加上往上22定位颈。(长度较短,与22长25 通孔是间隙配合,作定位时属短销

轴上键槽专用夹具设计书

机械制造工艺学 课程设计说明书 设计题目“传动轴上键槽专用夹具设计” 班级:机制131 学生:徐仕阳 指导老师:梁春光 职业技术学院 年月

零件图 一、专用夹具作用分析 专用夹具是为零件的某一道工序加工而设计制造的,在产品相对稳定、批量较大的生产中使用;在生产过程中它能有效地降低工作时的劳动强度、提高劳动生产率、并获得较高的加工精度。夹具的设计质量的高低,应以能否稳定地保证工件的加工质量,生产效率高,成本低,排屑方便,操作安全、省力和制造、维护容易等为其衡量指标。正确地设计并合理的使用夹具,是保证加工质量和提高生产率,从而降低生产成本的重要技术环节之一。 二、任务分析

1.设计任务 (1)设计轴键槽铣削夹具 (2)加工工件两件如图1所示 (3)生产类型:单件生产 (4)毛坯:模锻件 (5)工艺容;本工序在?62mm和?48mm两处分别铣削键槽,工序图如图2所示。在进行本工序前,定位基准?48mm和?60mm的外圆一加工,达到图纸技术要求。该工序所用设备为X53T型立式升降台铣床,刀具选择标准键槽铣刀,本工序选用?14e8和?18e8键槽铣刀。(6)工序的加工要求:键槽宽为18mm键槽深度为7mm以及键槽宽14mm,槽深为5.5mm。键槽中心平面与轴颈中心线的平行度误差为标准误差,对称度误差为0.040mm。 图一、轴零件图

图二、键槽铣削工序图 2.设计步骤 1)夹具类型的选择 由于该工件生产为单件生产,且工件体积小,结构部复杂,从经济耐用的要求考虑,本工序加工夹具不宜太复杂,自动化程度不宜太高。故拟定选用简单的V形块定位螺旋压板加紧机构。 2)定位装置的设计 (1)定位装置的确定。 方案一:以?60外圆表面自定心三爪卡盘与活动顶尖定位,限制X ,Y,Z,Z`,四个自由度。这种定位无法保证轴尺寸精度,再由于加紧力方向与切削力方向不一致,切削力远离定位支撑面,加紧不稳定,如图3所示。 图样三、

组合夹具设计说明书

组合夹具设计说明书 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

学校代码: 10128 学号: 课程论文 题目:铣床组合夹具设计 学生姓名: 学院: 班级: 指导教师: 2013年 7 月 12 日

摘要 本论文是结合目前实际生产中,常常发现仅用通用夹具不能满足生产要求,用通用夹具装夹工件生产效率低劳动强大,加工质量不高,而且往往需要增加划线工序,而专门设计两种夹具:铣床夹具和钻床夹具,主要包括夹具的定位方案,夹紧方案、对刀方案,夹具体与定位键的设计及加工精度等方面的分析。 本次设计为铣槽用的夹具,它针对零件的结构特点,采用了组合式的定位方案,以支承板、圆柱销等作为定位元件。使工件安装方便,且能保证加工精度。压紧装置以杠杆原理为核心,采用压板压紧工件,左侧压板压紧之后右侧自动压紧。其具有夹紧力装置,具备现代机床夹具所要求的高效化和精密化的特点,可以有效的减少工件加工的基本时间和辅助时间,大大提高了劳动生产力,从而可以有效地减轻工人的劳动强度和增加劳动效率。铣床夹具具有提高生产率、扩大机床工艺范围、减轻工人劳动强度以及保证生产安全等特点。因此,对夹具知识的认识和学习以及设计新式的适合实际生产的夹具在今天显得尤为重要起来。 关键词:铣床夹具,定位,夹紧

Abstract The present paper is combing the actual production at present, which is that either using universal fixture cannot meet only production requirements or using universal fixture clamping work-piece to product is poor efficiency and powerful labor and not high processing quality or often it need to increase crossed process, to specially design two fixture: milling fixture and drilling fixture, mainly including schemes of fixture positioning, clamping and cutter, the design of the concrete and the TAB folder and the analysis of machining precision et al. The milling fixture, mainly is used to process dial the fork parts milling is aimed at connecting rod of the structural features and adopted the "one-two" targeted programmes to ensure that the workpiece be processed on the location accuracy, more convenient installation of the workpiece, assisted by a short working hours. The fixture with clamping force device has

夹具设计方案及使用规范

精锻叶片加工夹具设计方案及使用规范 一、零件分析 被加工零件为某型压气机第三级转子精锻叶片。叶片由叶身和叶榫根两部份组成,现有的精锻技术仅可满足叶片叶身的要求精度,不需要再进行数控加工,只需要对榫根和进排气边进行加工。而对于精锻叶片榫根的加工,只能是通过已成型的叶片自由曲面来定位,不仅需要同时保证定位的准确性、稳定性和控制由装夹引起的叶片自由曲面的夹紧变形,而且要保证安装方便、定位精度高、施加力均匀、可多次装拆而不影响定位精度,在批量加工零件过程中意义更为重要。 下图为精锻叶片毛坯模型和叶片理论模型: 图1:叶片毛坯模型图2:叶片理论模型 二、夹具设计方案 叶片加工工装夹具类型有很多,通常使用的有通用夹具、可调整夹具、组合夹具等,一般适用于传统的叶片数控加工即先对榫根进行加工,再通过榫根的定位来对叶身加工,而对于精锻叶片榫根和进排气边的加工,还没有能保证较好定位和较平稳的夹紧力的专用工装夹具。 精锻叶片在传统加工过程中,通常是先对叶身进行浇筑、定位,然后对榫根进行加工,进、排气边则用手工抛磨的方式进行加工。工序复杂,基准定位难

度较大,手工抛磨的方式也不利于大批量生产,效率低、稳定性差。因而亟需设计新型精锻叶片加工夹具。 设计方案如下: 1、由于精锻叶片的榫根加工是通过叶身的自由曲面来定位的,存在定位误差大、稳定性不足、夹紧变形大、难以多次重复使用的问题,提出一种精锻叶片榫根加工夹具,夹具由精锻叶片叶身曲面定位带进行定位和夹紧,保证曲面定位的精确性和稳定性。 2、该夹具解决其技术问题所采用的技术方案是:包括转动台、夹具箱体、箱盖、夹紧垫片、紧固螺钉、工艺台定位块、紧固螺栓、锥形定位销、定位销、固定销、定位块等,夹具设计满足六点定位原理。 3、夹具箱体与转动台固定连接,转动台安装在机床工作台上。气动快换装置连接,方便自动化生产线中机器人手臂进行装卸。 4、夹具上有拉紧装置,在叶片加持过程中,起到定位拉紧作用。 5、夹具箱体与叶片接触面试根据叶片的叶盆、叶背型面加工而来,叶片的叶身试不需要加工的,因而起到很好的贴合和加持作用。 6、新型精锻叶片榫根加工夹具,由与叶背接触的箱盖部分和与叶盆接触的箱体部分构成;通过内六角螺栓对零部件的传递实现对叶片夹紧,使对叶片施加的夹紧力更加均匀,平稳;夹具装夹时只需对螺栓进行旋进与退出,便可实现对叶片夹紧与取出的目的,操纵控制简便,可减小对叶片的损伤。 6、夹具对叶片的整个夹紧过程,均使用力矩扳手完成。因而不存在上紧力过大造成叶片夹伤或者上紧力不足导致加工过程中叶片从夹具脱落的问题。 7、该夹具有A、B两部分组成,夹具A实现对精锻叶片榫根和排气边的加工,夹具B实现对进气边的加工以及叶尖部分的切除。整个过程由机床自动化完成,无需人工参与。 8、夹具可以实现一次装夹,同时对榫根和进、排气边进行加工,很大程度上减少了工艺流程。减少了由于换夹具带来的重复定位误差。很大程度上提高了

手柄夹具设计设计说明书

序言 综合模块(机制工艺及夹具)课程设计是在学完了机械制造技术基础和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的课程设计及未来从事的工作打下了良好的基础。 这次课程设计中,我所选的零件是“手柄”,完成该零件的机械加工工艺规程的编制及工艺装备的设计。在加工时,零件的配合部分需进行精加工,保证其配合准确,提高车床的综合性能,又因为被加工零件的结构比较复杂,加工难度大,需进行专用夹具的设计与装配。 由于能力所限,经验不足,设计中还有许多不足之处,希望老师多加指教。 一、零件的分析及生产类型的确定 1、零件的生产类型 依设计题目知:Qn=5000件/年; 结合生产实际,备品率α和废品率β可以取为α=5%,β=0.5%。由此可得,该零件的生产纲领

年 件/ 5513 0.5%) (1 %) 5 (1 5000 ) + )(1 + Qn(1 = N = + + ? = βα 查表可知其属轻型零件,生产类型为中大批量生产。 二、零件毛坯的设计 1、选择毛坯 根据生产纲领可知,手柄属中大批量生产,零件形状为全圆柱体,可选零件材料为45,毛坯制造选用铸造毛坯,这样毛坯与成品相似,加工方便,省工省料。为了提高生产率,铸造方法选用砂型铸造,且为机器造型。 2、确定毛坯尺寸 适用于机械加工表面粗糙度Ra≥1.6μm。Ra<6.3μm的表面,余量要适当增大。 分析零件,各加工表面均为Ra≥1.6μm,因此这些表面的毛坯尺寸只需要将零件的尺寸加上余量值即可。 图2:根据零件尺寸计算的毛坯尺寸 三、零件的加工工艺设计 1、定位基准的选择 本零件是不规则多孔零件体,其右端面是设计基准(亦是装配基准和测量基准),为了避免由于基准不重合而产生的误差,应选右端面为定位基准,即遵循“基准重合”的原则。 2、零件表面加工方法的选择

套筒夹具设计说明书

目录 前言 (2) 第一章机床夹具 (3) 1.1机床夹具在加工中的作用 (3) 1.2机床夹具的分类 (3) 1.3机床夹具的组成 (4) 1.4 工件零件图 (5) 第二章夹具设计 (6) 2.1 夹具设计的基本原则 (6) 2.2 定位方案 (6) 2.2.1 定位基准的选择 (6) 2.2.2 定位元件的布置 (7) 2.3 夹紧方案....................................................................................... 错误!未定义书签。 2.3.1 夹紧元件的注意事项..................................................... 错误!未定义书签。 2.3.2 夹紧元件的确定 (9) 2.4导向装置........................................................................................ 错误!未定义书签。 2.4.1 导向装置的选择 (9) 2.4.2 导向装置的布置 (10) 2.5夹具装配图的绘制 (11) 总结 (13)

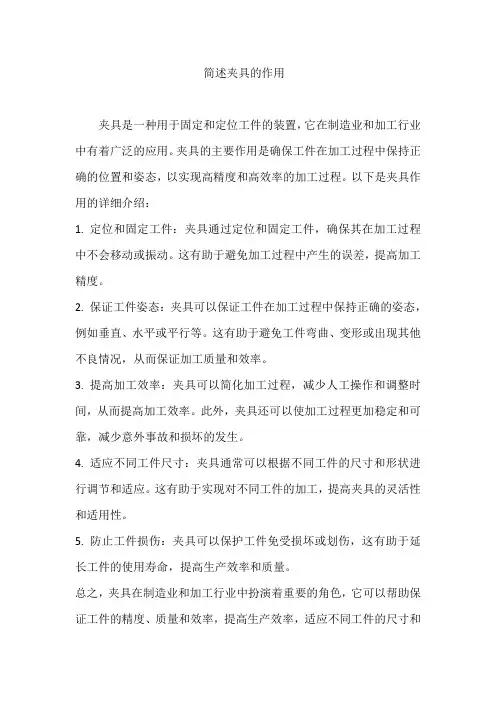

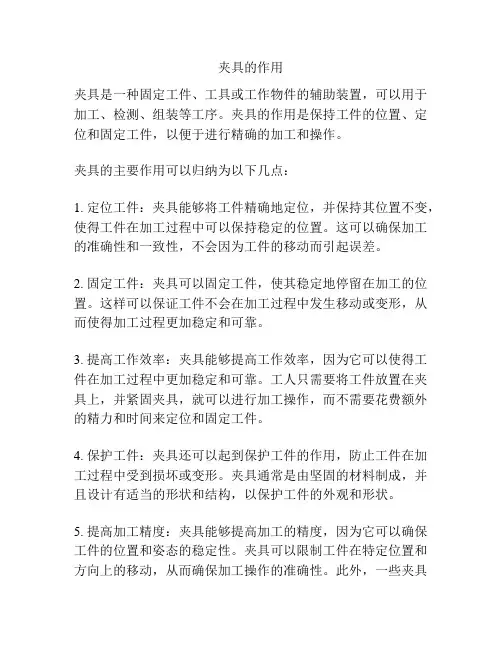

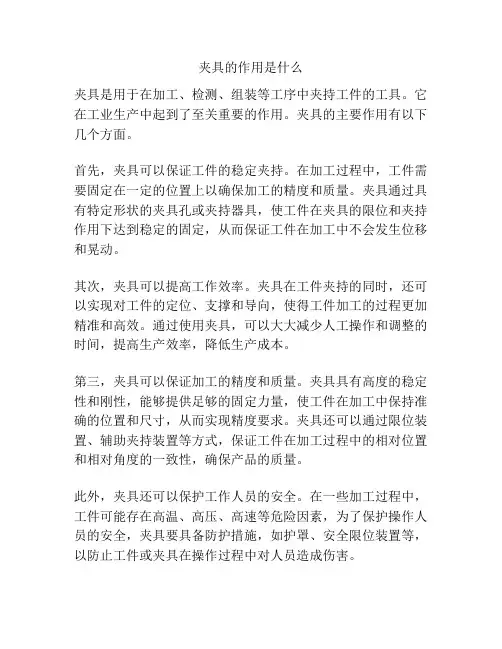

前言 夹具设计是机械设计制造及其自动化(或机械工程及自动化)专业的一门重要的专业基础课。 夹具设计是机械工程的重要组成部分,是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的夹具设计。 在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。 机床夹具的作用可归纳为以下四个方面: 1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置,可以保证加工精度。 2.提高生产效率机床夹具可快速地将工件定位和夹紧,减少辅助时间。 3.减少劳动强度采用机械、气动、液动等夹紧机构,可以减轻工人的劳动强度。 4.扩大机床的工艺范围利用机床夹具,可使机床的加工范围扩大,例如在卧式车床刀架处安装镗孔夹具,可对箱体孔进行镗孔加工。 机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节,也是机械类专业学生较为全面的机械设计训练。其目的在于: 1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力,通过课设训练可以巩固、加深有关机械课设方面的理论知识。 2.学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力,为以后的专业课程及毕业设计打好基础,做好准备。 3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。 我国的装备制造业尽管已有一定的基础,规模也不小,实力较其它发展中国家雄厚。但毕竟技术基础薄弱,滞后于制造业发展的需要。我们要以高度的使命感和责任感,采取更加有效的措施,克服发展中存在的问题,把我国从一个制造业大国建设成为一个制造强国,成为世界级制造业基础地之一。
