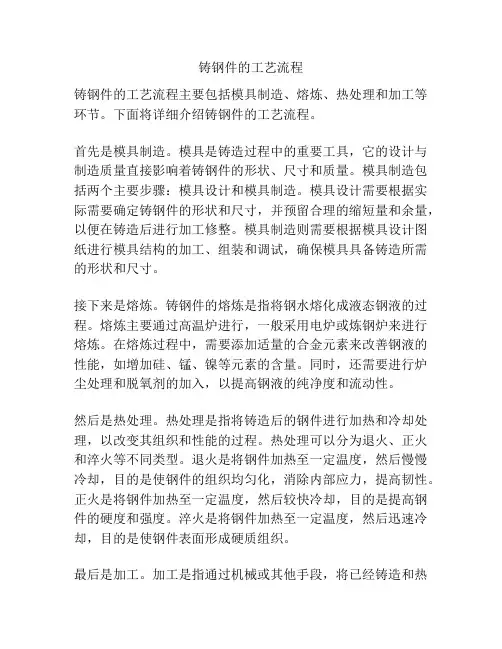

铸钢件生产工艺技术
铸钢件是用铸造方法获得的金属物件，即把熔炼好的液态金属，用浇注、压射、吸入或其他方法注入预先预备好的铸型中，冷却后经落砂、清理(见铸件清理)和后处理(见铸件后处理)，所得到的具有一定外形，尺寸和性能的物件。对于强度、塑性和韧性要求更高的机器零件，需要采用铸钢件。铸钢件的产量仅次于铸铁，约占铸件总产量的15%。
一、按照化学成分，铸钢可分为碳素铸钢和合金铸钢两大类。其中以碳素铸钢应用最广，占铸钢总产量的80%以上。
1、碳素铸钢一般的，低碳钢ZG15的熔点较高、铸造性能差，仅用于制造电机零件或渗碳零件；中碳钢ZG25～ZG45，具有高于各类铸铁的综合性能，即强度高、有优良的塑性和韧性，因此适于制造形状复杂、强度和韧性要求高的零件，如火车车轮、锻锤机架和砧座、轧辊和高压阀门等，是碳素铸钢中应用最多的一类；高碳钢ZG55的熔点低，其铸造性能较中碳钢的好，但其塑性和韧性较差，仅用于制造少数的耐磨件。
2、合金铸钢根据合金元素总量的多少，合金铸钢可分为两低合金钢和高合金钢大类。
1）低合金铸钢，我国主要应用锰系、锰硅系及铬系等。如ZG40Mn、ZG30MnSi1、ZG30Cr1MnSi1等。用来制造齿轮、水压机工作缸和水轮机转子等零件，而ZG40Cr1常用来制造高强度齿轮和高强度轴等重要受力零件。
2）高合金铸钢，具有耐磨、耐热或耐腐蚀等特殊性能。如高锰钢ZGMn13，是一种抗磨钢，主要用于制造在干磨擦工作条件下使用的零件，如挖掘机的抓斗前壁和抓斗齿、拖拉机和坦克的履带等；铬镍不锈钢ZG1Cr18Ni9和铬不锈钢ZG1Cr13和ZGCr28等，对硝酸的耐腐蚀性很高，主要用于制造化工、石油、化纤和食品等设备上的零件。
二、铸钢的铸造工艺特点铸钢的机械性能比铸铁高，但其铸造性能却比铸铁差。因为铸钢的熔点较高，钢液易氧化、钢水的流动性差、收缩大，其体收缩率为10～14%，线收缩为1.8～2.5%。为防止铸钢件产生浇不足、冷隔、缩孔和缩松、裂纹及粘砂等缺陷，必须采取比铸铁复杂的工艺措施：
1、由于钢液的流动性差，为防止铸钢件产生冷隔和浇不足，铸钢件的壁厚不能小于8mm；浇注系统的结构力求简单、且截面尺寸比铸铁的大；采用干铸型或热铸型；适当提高浇注温度，一般为1520°～1600℃，因为浇注温度高，钢水的过热度大、保持液态的时间长，流动性可得到改善。但是浇温过高，会引起晶粒粗大、热裂、气孔和粘砂等缺陷。因此一般小型、薄壁及形状复杂的铸件，其浇注温度约为钢的熔点温度+150℃；大型、
厚壁铸件的浇注温度比其熔点高出100℃左右。
2、由于铸钢的收缩大大超过铸铁，为防止铸件出现缩孔、缩松缺陷，在铸造工艺上大都采用冒口和、冷铁和补贴等措施，以实现顺序凝固。此外，为防止铸钢件产生缩孔、缩松、气孔和裂纹缺陷，应使其壁厚均匀、避免尖角和直角结构、在铸型用型砂中加锯末、在型芯中加焦炭、以及采用空心型芯和油砂芯等来改善砂型或型芯的退让性和透气性。铸钢的熔点高，相应的其浇注温度也高。高温下钢水与铸型材料相互作用，极易产生粘砂缺陷。因此，应采用耐火度较高的人造石英砂做铸型，并在铸型表面刷由石英粉或锆砂粉所制造成的涂料。为减少气体来源、提高钢水流动性及铸型强度，大多铸钢件用干型或快干型来铸造，如采用CO2硬化的水玻璃砂型。
三、铸钢件的热处理铸钢件均应在热处理后使用。因为铸态下的铸钢件内部存在气孔、裂纹、缩孔和缩松、晶粒粗大、组织不均及残余内应力等铸造缺陷，使铸钢件的强度、尤其是塑性和韧性大大降低。为细化晶粒、均匀组织及消除内应力，铸钢件必须进行正火或退火处理。正火处理后的钢，其机械性能较退火后的高，成本也较低，所以应用较多。但由于正火处理会引起较退火大的内应力，只适用于含碳量小于0.35%的铸钢件。因为低碳铸钢件的塑性好，冷却时不易开裂。为减小内应力，铸钢件在正火后，还应进行高温回火。对于含碳量≥0.35%的、结构复杂及易产生裂纹的铸钢件，只能进行退火处理。铸钢件不宜淬火，否则极易开裂。
四、铸钢的熔炼铸钢的熔炼一般采用平炉，电弧炉和感应炉等。平炉的特点是容量大、可利用废钢作原料、能准确控制钢的成分并能熔炼优质钢及低合金钢，多用于熔炼质量要求高的、大型铸钢件用的钢液。三相电弧炉的开炉和停炉操作方便，能保证钢液的成分和质量、对炉料的要求不甚严格、容易升温，故能炼优质钢、高级合金钢和特殊钢等，是生产成型铸钢件的常用设备。此外，采用工频或中频感应炉，能熔炼各种高级合金钢和碳含量极低的钢。感应炉的熔炼速度快、合金元素烧损小、能源消耗少、且钢液质量高，即杂质含量少、夹杂少，适于小型铸钢车间采用。
铸钢件生产工艺中造型工艺的要点分析与总结 造型工艺要点： （一）基本原则： 1、质量要求高的面或主要加工面应放在下面。 2、大平面应放在下面。 3、薄壁部分应放在下面。 4、厚大部分应放在上面。 5、应尽量减少砂芯的数量。 6、应尽量采用平直的分型面。 （二）基本要求： 1、木模：要求轮廓完整，无裂纹、无破损、无残缺，表面光洁，尺寸符合铸造工艺图纸要求，并经常进行尺寸校验。 2、砂箱：砂箱的尺寸大小应根据木模规格确定，大、中型砂箱应焊接箱筋。 3、浇注系统：根据铸件的结构特点的工艺要求，选择适宜的浇注系统，通常采用顶注式、底注式。 （1）浇注系统设置基本原则：浇口、冒口安放位置合理，大小适宜不妨碍铸件收缩，便于排气、落砂和清理，应使铸型尺寸尽量减少，简化造型操作，节省型砂用量和降低劳动强度。
（2）内浇道位置的注意事项。 1）内浇道不应设在铸件重要部位。 2）应使金属液流至型腔各部位的距离最短。 3）应不使金属液正面冲击铸型和砂芯。 4）应使金属液能均匀分散，快速地充满型腔。 5）不要正对铸型中的冷铁和芯撑。 4、冒口 （1）冒口设置基本原则： 1)根据铸件的结构和工艺要求正确选择冒口的形状、大小和安放位置。 2)根据冒口的有效补缩范围合理地确定冒口数量。 （2）冒口设置基本要求： 1)对于壁厚不均匀的铸件，每个热节部位都必须设置冒口。 2）应尽量设置在铸件被补缩部位的顶部或近旁。 3）当铸件在不同高度上有热节需要补缩时，可设置多个冒口，但各冒口的补缩区必须隔开。4）冒口最好不设置在铸件重要的或受力较大的部位。 5）应尽量使内浇道通过冒口。 6）冒口应尽量不设置在铸件应力集中处。
浅谈对化学工程中化工生产工艺的研究 发表时间：2019-02-18T15:55:49.943Z 来源：《科技新时代》2018年12期作者：刘凤[导读] 在化工企业生产的过程中，为了保证原材料进行充分的化学反应、降低原材料的使用量，通常都会在进行生产之前进行原材料的预处理。 山东省潍坊钰祥安全技术服务有限公司现今，化学工业除了包括石油精炼、金属材料制造、食品加工和催化制造等化工制造外，还包括了一些生物工程、生物制药和相关的纳米技术等，这些化学工业对自然环境危害严重。近些年来，虽然我国的化学工程中化学生产工艺的发展一直处于起步阶段，但相关人员需要不断加强对化学工程种化工生产工艺的研究，以降低化工生产过程对环境的污染率。? 一、化工生产工艺流程分析? （一）原材料预处理。在化工企业生产的过程中，为了保证原材料进行充分的化学反应、降低原材料的使用量，通常都会在进行生产之前进行原材料的预处理。现今，在化工生产过程中对原材料进行预处理的方法很多，根据原材料的状态可以将原材料分成三大类：第一，固体原材料预处理。对化工生产中会采用溶解、粉碎和混合等程序对一些固体原材料进行预处理；第二，液态原材料预处理。液态原材料预处理上通常为过滤、预热蒸发；第三，气体原材料预处理。气体原材料预处理主要为净化、加温或加压。? （二）各步化学反应控制。化学反应是化工生产中重要环节，其反应情况直接决定了化工产品的质量，这就要求企业必须基于相关生产规范对各部化学反予以严格控制。从实际来看，化工生产中所涉及反应种类众多，并且不少反应发生条件相互矛盾，为了确保化工产品质量企业必须对各步化学反应进行准确控制。所以，在进行化工生产过程中，相关人员需要在准确掌握产品生产所涉及到化学反应的基础上，分析出化学反应将会用到的仪器设备、反应条件等，然后再根据原材料化学反应不同环节制定出合理的保障措施和控制措施。此外，还需要时刻监控化学反应过程的过程，进而使化学反应得到有效控制。? （三）分离产物与精制。通过前面所进行的各项准备以及化学反应后，就可得到初步产物。然而这离预期想要获得的产物还相差甚远。因此，还需要对产物进行分离与精制。产物的分离提纯与最终的化学产物的产率有很紧密的联系，而且还可以为化工企业带来一定的经济收益。例如，产物进行分离之后，先不要马上将分离出来的杂质弃掉，因为这部分杂质经过加工还可以重复利用，变废为宝，既可以保护环境，又可以降低企业的投入成本。此外，为保证材料的产出率，还要选择合适的化工生产设备，进而提高化工企业的生产效益。? 二、化工生产行业的发展现状? （一）化工成产效率较低。随着人们生活水平的提高，传统的化工生产工艺已经无法最大限度地满足人们的日常需要了，这主要是由于化工生产工艺本身的缺陷造成的。化工生产工艺是将理论的化学反应放大应用在实际生产过程中，因此在具体工艺中会遇到很多问题。例如，在我国进行化学肥料生产的过程中一般都会控制肥料生产的温度和湿度的稳定性，进而来保证化肥生产的质量，但在实际的原材料反应过程中如果反应器皿不合理，很容易就会使化学反应的温度达不到所需温度需要，使得原材料反应不充分，产生很多废气。此外，如果化学实验室的各项指标不合格，也会影响肥料生产的质量，影响着人们的生活。? （二）对环境造成重大污染。化工行业是目前当今世界最主要的污染源之一。首先，化工生产过程中会产生很多的废水。如果废气和固体废弃物，不加以合理处理就直接排放到水源里，那么对当地的地下水生态系统造成的后果将不堪设想；其次，化工行业在生产大量日常生活品为人们带来便利的同时，也带来了大量的生活垃圾。这些生产日常用品所产生的垃圾都是一些高分子的化学材料，增加了材料处理的困难性。例如，将这些垃圾如果直接进行填埋的话，由于材料是高分子材料，很难被降解利用，给土壤造成了严重的污染。化工生产过程中产生的垃圾，不仅污染土壤和水质，还会对空气造成严重的影响。例如，一些化工实验还会产生大量的二氧化碳、二氧化硫等，严重影响人们的健康。? 三、化工行业的改进措施? （一）产品生产过程的改进措施。首先，化工企业可以通过优化化工反应结构，来实现降低我国化工生产污染率的目的。反应条件是化工生产中尤为重要的环节，对化工生产成果的质量起到至关重要的影响作用，所以，在生产过程中要重视催化剂的反应作用，严格按照操作規程合理安排，以提高生产效益；其次，改进生产工艺。企业可以通过调整原材料化学反应的参数和条件，提高化工的生产效率。此外，还可以使用一些新的工艺，通过最少的生产原材料，生产出对环境没有危害的产物，以实现生产工艺的绿色化。? （二）建立完善的废料处理体系。化工企业可以通过建立完善的废料处理体系，将日常化工生产中所排放的废弃、废水及固体废弃物放置于统一化的区域之中，实现环境保护和废料处理的高效结合，为降低我国化工生产污染奠定重要基础。此外，还要对所排放的废弃物进行规范化和系统化的处理，可以将废弃物放置于统一的运作体系之中，以化学综合为主要方式，通过化学反应将重度污染源中的沉淀物质进行分离，减低环境污染程度。? 研究化学工程中的化工生产工艺是提升工业质量的重要途径，所以，相关人员需要研究和处理化工成产过程中存在的问题，提升生产质量和效率，有效解决化工生产对环境的危害。现在我们需要做的就是开拓视野、勇敢创新、加强对传统工艺的研究、改善传统工艺，进而保证化工行业的健康、有序发展。
铸钢件的制作方案 一. 概述 xxX主体育场并非简单构筑物，其中的铸钢件要求尺寸精度高且加工制作难度大，其既为一件精密的机械零件，又是一件精美的艺术品。 在xxX主体育场铸钢件的设计、模型制造、铸造、加工及质检等过程中，始终贯彻下述原则：我们在设计、生产制作过程中，认真执行相关国家、行业及特定验收标准。严格控制每一生产过程，确保提供外型尺寸符合图纸要求；化学成分、机械性能达到设计要求；铸钢件内外质量满足检测要求的高品质铸钢件。 xxX主体育场铸钢件是集计算机辅助设计（CAD）、计算机辅助制造(CAM)、计算机辅助测量(CAM)及先进的铸造凝固模拟分析技术（CAE）为一体的高科技产品。 本内容详细介绍xxX主体育场铸钢件在设计、制作过程各个环节：难点及解决方案；铸钢件主要结构形式；制作工艺流程；铸钢件制作；质量控制；检验标准。 二. 关键点、难点及解决方案 （一）铸钢件的关键点 关键点：xxX主体育场铸钢件结构形式需要满足下列要求： 首先：铸钢件保证原设计的外部造型及整体受力要求。 其次：铸钢件保证尺寸精度及表面粗制度的设计要求。 最后：铸钢件内部结构符合铸造工艺的要求。 解决方案：针对以上铸钢件的关键点，利用三维造型软件、有限元受力分析软件、计算机凝固模拟分析软件相互协调，在原设计的基础上深化设计满足上述要求的铸钢件结构形式（铸钢件三维实体模型）。 （二）铸钢件的难点 难点：由于xxX主体育场铸钢件的特点种类多、数量多、分枝多，导致大量的模型制作工作量。如何解决模型制作在满足设计的结构形式的前提下保证工期的要求是本工程的难点。 解决方案：针对以上铸钢件的难点。利用三维造型软件。
铸钢件生产工艺要求及质量标准 一、混砂工艺标准 （一）材料要求： 1、造型砂：符合GB9442-88 、JB435-63细粒砂要求，一般选用二氧化硅含量较高的天然砂或石英砂，原砂粒度根据铸件大小及壁厚确定，原砂的含泥质量分数应小于2%，原砂中的水份必须严格控制，且一般应进行烘干。 2、水玻璃：水玻璃模应根据铸件大小来确定。 （1）小砂型（芯）为加速硬化采用选用M=2.7—3.2的高模数水玻璃。 （2）中型砂型（芯）可选用M=2.3—2.6的水玻璃。 （3）生产周期长的大型砂型（芯）选用M=2.0—2.2的低模数水玻璃。 （二）混制比例（质量分数%） 造型砂/水玻璃=100：6～8 （三）混制时间：一般情况下混制5分钟，室温或水玻璃密度较大时可适当延长混砂时间。 （四）混制后要求：混制好的造型砂要求无块状或团状，流动性较好。 二、造型工艺要点： （一）基本原则： 1、质量要求高的面或主要加工面应放在下面。
2、大平面应放在下面。 3、薄壁部分应放在下面。 4、厚大部分应放在上面。 5、应尽量减少砂芯的数量。 6、应尽量采用平直的分型面。 （二）基本要求： 1、木模：要求轮廓完整，无裂纹、无破损、无残缺，表面光洁，尺寸符合铸造工艺图纸要求，并经常进行尺寸校验。 2、砂箱：砂箱的尺寸大小应根据木模规格确定，大、中型砂箱应焊接箱筋。 3、浇注系统：根据铸件的结构特点的工艺要求，选择适宜的浇注系统，通常采用顶注式、底注式。 （1）浇注系统设置基本原则：浇口、冒口安放位置合理，大小适宜不妨碍铸件收缩，便于排气、落砂和清理，应使铸型尺寸尽量减少，简化造型操作，节省型砂用量和降低劳动强度。 （2）内浇道位置的注意事项。 1）内浇道不应设在铸件重要部位。 2）应使金属液流至型腔各部位的距离最短。 3）应不使金属液正面冲击铸型和砂芯。 4）应使金属液能均匀分散，快速地充满型腔。 5）不要正对铸型中的冷铁和芯撑。 4、冒口 （1）冒口设置基本原则：
金都尔的生产工艺及研究进展 精异丙甲草胺，是一种高效、低毒、低残留的选择性芽前除草剂。 当前我国仍以异丙甲草胺生产为主，其中S构型的异丙甲草胺具有除草活性，而R构型的异丙甲草胺没有除草活性，因此有50％的R构型异丙甲草胺既没有药效，还被释放到环境中，不但造成了对环境的污染，而且也增加了原料的投入。相同的使用剂量下，精异丙甲草胺的活性是异丙甲草胺的1.4～1.7倍。精异丙甲草胺S体含量为80％～100％，R体含量为0％～20％。先正达公司生产的精异丙甲草胺（金都尔）S体含量可达96％。 2.1 异丙甲草胺生产方法 2.1.1 制备方法一… 2.1.2 制备方法二… 表2.1 异丙甲草胺原料消耗定额表 2.1.3 制备方法三 以2-乙基-6-甲基苯胺为起始原料，与甲氧基丙酮(简称酮醚)缩合生成亚胺；然后经手性催化加氢合成手性中间体-胺醚，最后胺醚与氯乙酰氯反应生成精异丙甲草胺。其反应原理如下： 亚胺合成： … 胺醚合成： ‘’ 精异丙甲草胺合成： …
异丙甲草胺的生产如下图所示： … 表2.1 异丙甲草胺生产流程图 2.2 金都尔的合成技术进展 张玉瑞等介绍了以丙二醇甲醚、苯胺(MEA)、氯乙酰氯、氢气等为原料，经精馏、脱氢、加氢烷基化、酰化、脱溶等工序制备异丙甲胺原药，主含量≥97％，水分≤0.3％。其创新点在于采用国产普通原料，采用3种专用催化剂及制备方法。但合成的是混合体的异丙甲草胺。 目前，精异丙甲草胺（金都尔）的合成研究主要方法有以下3种： 2.2.1 拆分法 拆分的原理是对N-(2-甲基-6-乙基苯基)丙氨酸酯进行化学或酶动力学拆分，再进行还原、酰基化、甲基化等得到S-异丙甲草胺。吉林大学研究采用了全新设计的生物催化酶方法制备高旋光纯S-异丙甲草胺，所合成的S-异丙甲草胺，具有收率高、产品质量好和三废少等优点。 2.2.2 手性原料合成法… 2.2.3 亚胺的不对称加氢合成法… 内容摘自六鉴网(https://www.doczj.com/doc/1f5906710.html,)发布《金都尔技术与市场调研报告》。
菲汀生产工艺条件的研究 冫工 尹彦冰 薛红艳 洁 (齐齐哈尔轻工学院) 摘要本文采用酸性水浸碱中和的方法,从米糠中提取菲汀。研究了生产工艺条件,分析了影响菲汀收率的因素。 关键词 浸取 米糠 菲汀 影响因素 0引言 1实验部分 1.1主要原料 米糠齐齐哈尔饲料公司1.2分析方法 菲汀分析采用硫酸铜法 [2] 及硝酸钍法[3] ,钙分析采用草酸钙沉淀,将样品与同样处理的标 准液比浊[4] 而求钙含量是否超过标准。其他分析方法参阅文献[5]。1.3提取方法 2结果与讨论 2.1p H 值对浸出率的影响 取200g 米糠,固液比1 8,采用蒸馏水,室温下浸取6h,用H Cl 调p H 值,测定浸出率。 从表1可以看出,随着pH 值增大,浸出率降低,但当pH 值过低时原料中淀粉易水解,考虑这两个因素,pH 值选2.0为最佳。 米糠 酸浸 过滤 中和沉淀 过滤 烘干 废水 滤渣 齐齐哈尔轻工学院学报第13卷第4期1997年12月 V ol.13N o.4 Dec.1997 Journal of Qi q ihar Li g ht Industr y Institute 菲汀又名植酸钙,是植酸与钙、镁、钾等金属离子形成的一种复盐,广泛存在于植物的果壳 如米糠、麦麸、玉米皮、棉籽壳等中[1]。以米糠中含量为最高(8%~14%)。米糠是生产菲汀的主要原料。 菲汀为无色粉末,无味无嗅,不溶于醇类、乙醚、丙酮、苯等有机溶剂。是制备肌醇的主要原料,广泛用于食品、医药等行业。 从米糠中提取菲汀,其方法是先用稀酸浸泡,使原料中的菲汀以植酸或酸式盐的形式溶出,进入浸取液,过滤分离出浸出液后,用碱性沉淀剂中和,使植酸与金属离子结合成菲汀沉淀析出。显然,酸的选择和浓度大小、浸泡时间、温度、中和剂的选择及操作方式等,都直接影响菲汀的收率和质量。本文对生产工艺条件进行了讨论。 收稿日期:1997-09-03
铸造生产的工艺流程 铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序： 1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图； 2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备； 3）造型与制芯； 4）熔化与浇注； 5）落砂清理与铸件检验等主要工序。 成形原理 铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。
图1 铸造成形过程 铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。 型砂的性能及组成 1、型砂的性能 型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。 2、型砂的组成 型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤粉、锯末、纸浆等。型砂结构，如图2所示。 图2 型砂结构示意图 工艺特点 铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特点： 1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。 2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。 3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时。4）铸件一般使用的原材料来源广、铸件成本低。 5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产。 铸件的手工造型
1、生产工艺流程 模具、芯骨、工装、夹具、专用检测器具、专用加工设备 原辅材料、备品、备件 检验 检验冶炼造型 浇注 铸件待冷却铸件出型清砂铸件清理铸件热处理铸件毛坯精整机加工 发运 包装 油漆 抛丸 检验 检验 检验 检验 检验 检验检验 检验检验检验
2、产品主要成份、性能、技术质量指标 （1）材质要求具体化学成份为（%）：C 0.17～0.23；Si≤0.60；Mn 1.0～1.50；P≤0.020；S≤0. 015；Cr≤0. 30；Mo≤0. 15；Ni≤0.40；Al≤0.020 ; Re0.2～0.35(加入量) （2）机械性能要求 屈服强度≥230Mpa 抗拉强度≥450Mpa 延伸率≥22% 冲击功≥40J 1）按GB11352标准要求随炉提取试样，每一个炉号制备二组试样，其中一组备查。 2）为确保具有良好的焊接性能，节点铸件碳当量控制在CE≤0.42。 3）铸件表面质量符合设计要求，表面粗糙度达到GB6060.1标准要求。 4）铸件的探伤要求,按GB7233探伤, 采用6㎜探测头,管口焊 缝区域150mm以内范围超声波100%探伤，质量等级为Ⅱ级, 其余外表面10%超声波探伤，质量等级为IV级。不可超声波 探伤部位采用GB9444磁粉表面探伤，质量等级为III级。 5）节点的外形尺寸符合图样要求，管口外径尺寸公差按负偏差 控制。 6）热处理按照Q/32182HQA05-2002标准要求,铸件进行正火处 理(920±20℃，出炉空冷,加640±20℃回火处理)。 7）涂装处理要求：表面采用抛丸或喷砂除锈，除锈等级Sa2.5
级，随即涂水性无机富锌底漆，厚度50μm，环氧云铁中间漆 2×30μm。 3、铸造工艺参数 （1）加工余量按照GB/T11350-89，CT12H/J级。 （2）模样线收缩率2.0% 铸件毛坯尺寸偏差符合GB6414-86中CT12要求。 4、铸造工艺说明 （1）为保证叉管与杆件相交处质量，考虑尽可能将支管水平放置，分二箱造型，在铸件上平面分型，整体分两半实模。 （2）冒口采用标准保温冒口套Φ400×h600，5件， （3）型砂：铸型和泥芯均采用树脂砂，表面涂锆英粉涂料二遍，用煤油喷枪辅助烘干。 （4）铸件毛重约6000㎏，浇冒口约重3000kg，工艺出品率 66.7%。
梁瑞你好，有关生产工艺方面，还需药厂大力配合，需要每一步骤的详细描述，参数）下文红色标记为需要药厂提供，以及和药厂讨论的内容） 3.2.P.2.3 生产工艺的开发 对于本品种，配液、除热原、灌装、灭菌为关键步骤，实验对关键步骤，关键参数进行考察。（审评中心要求对关键步骤及其关键工艺进行考察，实际操作中是否是这样的？有不妥处咱们再讨论） 3.2.P.2.3.1配液（这是我们做的一个其他产品，工厂进行的相关实验研究和参数考察，不知是否与此产品及工厂工艺相配,作参考） 生产环境要求： 生产设备： 取样：混合10分钟时停机，请验，QA员按检验需用量从三维运动混合机的上中下三层（上下两层按三个点、中层按四个点）分别取样；然后再开机继续混合至15，20，25分钟时停机，请验及取样方法同上；最后再开机继续混合至25分钟时停机，请验及取样方法同上。QA员将30个样品送检。（注：请验，每层填写一张请验单，注明取样点编号；样品口袋外壁贴有取样点编号的标签），取样位置：参见下图1
门冬氨酸鸟氨酸胶囊工艺验证数据（批号）
生产工艺的选择和优化 混合时间为分钟，符合验证标准。确定混合工艺步骤的目标值及范围
3.2.P.2.3.2 除热原（具体的除热原的工艺、参数及验证 包括活性炭的处理、用量，吸附时浓度、温度、搅拌方式、速度和时间；初滤及精滤的滤材种类和孔径、过滤方式、滤液的温度与流速工艺验证） 3.2.P.2.3.3 灌装（灌装设备、参数如履带转速，灌装速度，考察其对装量差异，灌装效果的影响，进行验证）鉴于本品种的特殊性，灌装是一个难题，这个最好在报批前解决，因为如果决定，设备是不能换的。 生产环境要求：。 生产设备：。 3.2.P.2.3.4 灭菌（这个是我们实验室进行的实验，还需药厂生产规模的灭菌工艺验证） 3.2.P.2.3.4．1灭菌方法选择蒸汽法：是在高压灭菌器中使用高压蒸汽进行灭菌的方法。因微生物在湿热的环境中，一些重要的蛋白发生变性和凝固，使微生物死亡，从而达到灭菌的目的。较之干热灭菌，在湿热的条件下，微生物可在相对较低的温度下被杀死。高压灭菌器的常规操作温度是121℃，时间是15分钟；也可选择达到相同杀灭效果的115℃，30分钟 设计实验，以雅博司（门冬氨酸鸟氨酸注射液）为对照品，以灭菌前后主药的有关物质变化为主要考察指标并考察药物的色泽、澄明度、pH、含量的变化，评价121℃，时间是15分钟及115℃，30分钟两种蒸汽灭菌条件对药物稳定性的影响。
铸钢件通用焊接工艺 编制： 审核： 批准： 湖南湘船重工有限公司 2014年11月1日
铸钢件通用焊接工艺 1.编制目的及适用范围 1.1编制目的 为规范船体结构工程现场铸钢件的焊接质量，特编制此通用焊接工艺。 1.2 适用范围 本工艺适用于公司建造所有船舶的铸钢件现场焊接施工。 2.焊接方法的选择 2.1平焊、横焊、立焊采用焊条电弧焊打底，CO2焊填充； 2.2仰焊采用焊条电弧焊打底、填充。 3.焊接材料的选择 3.1焊条电弧焊采用E5015（J507）焊条，φ3.2、φ4； 3.2 CO2焊采用ER50-6实芯焊丝，φ1.2。 4.焊前准备 4.1焊条在使用前必须按规定烘焙，E5015焊条的烘焙温度为350℃。烘焙1小时后冷却到150℃保温，随用随取，领取的焊条应放入保温筒内。 4.2不得使用药皮脱落或焊芯生锈的变质焊条、锈蚀或折弯的焊丝。 4.3二氧化碳气体的纯度必须大于99.7%，含水率小于等于0.005％，瓶装气体必须留1Mpa气体压力，不得用尽。 4.4焊前，焊缝坡口及附近50mm范围内清除净油、锈等污物。 4.5施焊前，复查组装质量，定位焊质量和焊接部位的清理情况，如不符合要求，修正合格后方可施焊。 4.6焊条电弧焊现场风速不大于8m/s、气体保护焊现场风速不大于2m/s，当超过规定风速时应设防风装置。 4.7焊接前，检查各焊接设备是否出于正常运行状态。 4.8检查坡口尺寸是否达到要求。 4.9焊工必须持证上岗。
5.焊接工艺 5.1焊接工艺参数的选择 （1）立焊：焊条电弧焊打底，CO2焊填充； （2）横焊：SMAW打底，GMAW填充； （3）仰焊：SMAW打底，SMAW填充 5.2 预热与后热 （1）预热铸钢件与异种钢施焊前应进行焊前预热，采用2~3把烘枪进行火焰预热。预热温度为170℃。待温度降至150℃时方可进行焊接。 （2）后热焊接结束后，用烘枪对焊缝进行后热处理。后热温度为200℃，之后采用50mm的保温棉对焊缝后热处理部分进行包裹，缓冷至室温。 5.3焊接坡口：所有对接缝位置均按照设计图纸开全焊透坡口 5.4焊接工艺措施 5.4.1焊接层间温度应控制在200～250℃； 5.4.2打底焊接时，采用手工电弧焊多层多道焊接，每层焊缝高度约为焊条直径，当焊道宽度大于20mm时方可以进行二氧化碳气体保护焊； 5.4.3焊接前应将每个铸钢件焊缝的真实坡口形式记录备案， 5.4.4铸钢件与异种钢接头的焊接，应按厚板焊接的有关工艺规定进行施焊
连铸工艺流程介绍 将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底” （叫引锭头）的铜模内（叫结晶 器），钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。带有液芯的铸坯，一边走一边凝固，直到完全凝固。待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。 【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。 连铸的目的: 将钢水铸造成钢坯。 将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。 连铸钢水的准备 一、连铸钢水的温度要求： 钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤ 中心偏析加重，易产生中心线裂纹。
片剂生产工艺研究 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
片剂生产工艺研究1：片剂的定义 片剂是药物与辅料均匀混合后压制而成的片状制剂。片剂以口服普通片为主，也有含片、舌下片、口腔贴片、咀嚼片、分散片、泡腾片、阴道片、速释或缓释或控释片与肠溶片等。 2：片剂的生产工艺流程 制备工艺流程 1根据配方原料特性查阅有关文献资料，或进行必要的实验研究工作。 2 采购原料、来料验收（化验报告、数量、装量、包装、质量）。 3 所制备剂型、工艺的选择。 4 领料、挑选、过筛、粉碎、称量。 5 提取（辅料选用）、干燥、纯化浓缩。 6 混合制粒（压片：干法、湿法、直压）。 7 整粒、总混（颗粒取样化验含量、水分，检查色泽均匀度）。 8 压片（检查硬度、装量、片重差异、含量、标示量、崩解度）。 9 挑选、包衣（检查外观光洁度、裂片）。 10包装（检查成品外观、数量、质量）。 11入库。 剂型的选择 1药物必须制成适宜的剂型，才能用于临床。若剂型选择不当，处方工艺设计不合理，不仅影响产品的理化特性（如外观、溶出度、稳定性），而且可能降低生物利用
度与临床疗效。因此，正确选择剂型，设计合理的处方与工艺，满足不同给药途径的需要，提高产品质量，此项工作在新药研究与开发中占有十分重要的地位。 2剂型选择的依据：①根据临床需要；②根据用药对象；③根据药材有效成分的理化性质；④根据口服用量选择。 3剂型选择的重要性：①关系临床疗效；②关系有效成分的吸收多少与快慢；③关系药物本身的稳定性；④关系生产成本、经济效益。 制备工艺的确定 中药复方有效成分复杂，对某一组方新药制备工艺的要求主求是尽量多地提取有效成分，同时又最大限度地除去杂质，尽可能使制剂内的有效部分含量高、生物利用度好、治疗剂量小、质量稳定和可控性强、安全度高及使用方便等。 配料 1 将所需配料的药材分别将粉碎用料、提取用料，进行称量混合装入洁净的容器内，并标明品名、用途、批号、数量、日期、配料人，按批码放整齐备用。 2 配料操作工艺条件：计量器具必须在检验合格期内，误差符合标准。配料准确，质量符合标准。 粉碎 1 考察粉碎本品药物最适宜的粉碎方法和粉碎度，并用三批样品考察其收粉率。 2 计算粉碎前后的收得率，收得率不少于96%。 粉碎后重量包括粗渣。 3 操作者填料时不得用手，应用木棒或其它工具操作，防止事故发生。
铸钢件生产工艺技术 铸钢件是用铸造方法获得的金属物件，即把熔炼好的液态金属，用浇注、压射、吸入或其他方法注入预先预备好的铸型中，冷却后经落砂、清理(见铸件清理)和后处理(见铸件后处理)，所得到的具有一定外形，尺寸和性能的物件。对于强度、塑性和韧性要求更高的机器零件，需要采用铸钢件。铸钢件的产量仅次于铸铁，约占铸件总产量的15%。 一、按照化学成分，铸钢可分为碳素铸钢和合金铸钢两大类。其中以碳素铸钢应用最广，占铸钢总产量的80%以上。 1、碳素铸钢一般的，低碳钢ZG15的熔点较高、铸造性能差，仅用于制造电机零件或渗碳零件；中碳钢ZG25～ZG45，具有高于各类铸铁的综合性能，即强度高、有优良的塑性和韧性，因此适于制造形状复杂、强度和韧性要求高的零件，如火车车轮、锻锤机架和砧座、轧辊和高压阀门等，是碳素铸钢中应用最多的一类；高碳钢ZG55的熔点低，其铸造性能较中碳钢的好，但其塑性和韧性较差，仅用于制造少数的耐磨件。 2、合金铸钢根据合金元素总量的多少，合金铸钢可分为两低合金钢和高合金钢大类。 1）低合金铸钢，我国主要应用锰系、锰硅系及铬系等。如ZG40Mn、ZG30MnSi1、ZG30Cr1MnSi1等。用来制造齿轮、水压机工作缸和水轮机转子等零件，而ZG40Cr1常用来制造高强度齿轮和高强度轴等重要受力零件。 2）高合金铸钢，具有耐磨、耐热或耐腐蚀等特殊性能。如高锰钢ZGMn13，是一种抗磨钢，主要用于制造在干磨擦工作条件下使用的零件，如挖掘机的抓斗前壁和抓斗齿、拖拉机和坦克的履带等；铬镍不锈钢ZG1Cr18Ni9和铬不锈钢ZG1Cr13和ZGCr28等，对硝酸的耐腐蚀性很高，主要用于制造化工、石油、化纤和食品等设备上的零件。 二、铸钢的铸造工艺特点铸钢的机械性能比铸铁高，但其铸造性能却比铸铁差。因为铸钢的熔点较高，钢液易氧化、钢水的流动性差、收缩大，其体收缩率为10～14%，线收缩为1.8～2.5%。为防止铸钢件产生浇不足、冷隔、缩孔和缩松、裂纹及粘砂等缺陷，必须采取比铸铁复杂的工艺措施： 1、由于钢液的流动性差，为防止铸钢件产生冷隔和浇不足，铸钢件的壁厚不能小于8mm；浇注系统的结构力求简单、且截面尺寸比铸铁的大；采用干铸型或热铸型；适当提高浇注温度，一般为1520°～1600℃，因为浇注温度高，钢水的过热度大、保持液态的时间长，流动性可得到改善。但是浇温过高，会引起晶粒粗大、热裂、气孔和粘砂等缺陷。因此一般小型、薄壁及形状复杂的铸件，其浇注温度约为钢的熔点温度+150℃；大型、
铸造生产过程控制程序 1.目的 为使产品铸件的整个生产过程的质量、环境、职业健康安全处于受控状态。 2.适用范围 铸造车间所生产的本公司铸件的生产全过程。 3.职责 3.1车间主任负责各工序的生产管理，组织贯彻实施质量管理、环境管理、职业健康安全管理各控制程序，对铸件生产中的质量、环境、职业健康安全负责。 3.2车间计划调度员根据公司生产技术部下达的生产指令安排组织生产活动。3.3车间技术组负责编制工艺文件，并对工艺文件的正确性、完整性、适用性负责。 3.4车间安全员负责车间生产的环境管理和职业健康安全管理的日常工作。 3.5各班组长对本班组的产品质量、生产作业计划及进度、环境管理、职业健康安全管理的完成情况负责。 4.工作程序 4.1过程准备 4.1.1车间计划调度员按照生产技术部下发的项目计划编制各班组的生产计划，及时下发到各班组，完成调度指令兑现率，准备好各种工装器具及原材料。 4.1.2车间生产所需各种工装器具及原材料放在有明显标识的指定区域，由车间统一管理。 4.1.3车间技术组由专人负责管理图纸和技术资料，进行分类、标识、定址存放，建立文件资料目录及管理规定。
4.1.4技术组的技术人员根据当月车间生产计划准备技术资料、图纸，并保证这些资料正确、清晰、完整、有效。 4.1.5原料、辅料和工艺装备上场前有关人员应检验其是否符合规定要求，检验结果应记录并明确标识。 4.1.6车间设备员要做好设备的日常管理和检查，其结果应记录备案。 4.1.7操作者上岗前应经过培训，培训合格后持证上岗，特殊过程（熔炼、浇注、造型、焊接、热处理、机动车司机）必须经过专门培训，考试结果记录备案。 4.2过程控制 4.2.1图纸资料的控制 4.2.1.1车间技术组负责图纸、技术文件的收发、归档、管理和更改。 4.2.1.2车间技术组签收图纸、资料后，加盖本车间专用标记章，填写《收图登记》，分类放置。 4.2.1.3车间技术组收到改图通知后，按要求更改，保证零件图、工艺图、工装图的有效性，做出更改标识并通知到相关技术人员。车间技术组对车间图纸、资料的正确性、完整性负责，保证在生产过程中使用的图纸资料为有效版本。 4.2.1.4归口本部门管理的定型产品工艺改进、工装设计及新增零件的工艺、工装设计、履行审核、批准手续。 4.2.1.5车间的图纸、资料一律不外借，外部门人员借用需经主管主任批准，并填写《借阅登记》，当日归还，特殊情况当日不能归还的，需经车间主任签字批准限期归还。 4.2.2工艺设计控制 4.2.2.1车间技术组负责铸件铸造工艺的编制,并对其正确性、适用性负责，主管技术人员校对、审核、标准化后，主管主任签字批准，并正确执行冶炼工艺。
铸钢件常见热处理 按加热和冷却条件不同，铸钢件的主要热处理方式有：退火(工艺代号：5111)、正火(工艺代号：5121)、均匀化处理、淬火(工艺代号：5131)、回火(工艺代号：5141)、固溶处理(工艺代号：5171)、沉淀硬化、消除应力处理及除氢处理。 1．退火(工艺代号：5111) 退火是将铸钢件加热到Ac3以上20～30℃，保温一定时间，冷却的热处理工艺。退火的目的是为消除铸造组织中的柱状晶、粗等轴晶、魏氏组织和树枝状偏析，以改善铸钢力学性能。碳钢退火后的组织：亚共析铸钢为铁素体和珠光体，共析铸钢为珠光体，过共析铸钢为珠光体和碳化物。适用于所有牌号的铸钢件。图11—4为几种退火处理工艺的加热规范示意图。表ll—1为铸钢件常用退火工艺类型及其应用。 2．正火(工艺代号：5121) 正火是将铸钢件目口热到Ac3温度以上30～50℃保温，使之完全奥氏体化，然后在静止空气中冷却的热处理工艺。图11—5为碳钢的正火温度范围示意图。正火的目的是细化钢的组织，使其具有所需的力学性能，也司作为以后热处理的预备处理。正火与退火工艺的区别有两个：其一是正火加热温度要偏高些；其二是正火冷却较快些。经正火的铸钢强度稍高于退火铸
钢，其珠光体组织较细。一般工程用碳钢及部分厚大、形状复杂的合金钢铸件多采用正火处理。 正火可消除共析铸钢和过共析铸钢件中的网状碳化物，以利于球化退火；可作为中碳钢以及合金结构钢淬火前的预备处理，以细化晶粒和均匀组织，从而减少铸件在淬火时产生的缺陷。 3．淬火(工艺代号：5131) 淬火是将铸钢件加热到奥氏体化后(Ac。或Ac＆#8226;以上)，保持一定时间后以适当方式冷却，获得马氏体或贝氏体组织的热处理工艺。常见的有水冷淬火、油冷淬火和空冷淬火等。铸钢件淬火后应及时进行回火处理，以消除淬火应力及获得所需综合力学性能。图11—6为淬火回火工艺示意图。 铸钢件淬火工艺的主要参数： (1)淬火温度：淬火温度取决于铸钢的化学成分和相应的临界温度点。图11—7为铸钢件淬火工艺温度范围示意图。原则上，亚共析铸钢淬火温度为Ac。以上20～30℃，常称之为完全淬火。共析及过共析铸钢在Ac。以上30～50℃淬火，即所谓亚临界淬火或两相区淬火。这种淬火也可用于亚共析钢，所获得的组织较一般淬火的细，适用于低合金铸钢件韧化处理。 (2)淬火介质：淬火的目的是得到完全的马氏体组织。为此，铸件淬火时的冷却速率必须大于铸钢的临界冷却速率。否则不能获得马氏体组织及其相应的性能。但冷却速率过高易于导致铸件变形或开裂。为了同时满足上述要求，应根据铸件的材质选用适当的淬火
大型铸钢件工艺设计的关键技术 武汉钢铁重工集团铸钢车间孙凡 摘要：简要介绍大型铸钢件的铸造工艺设计的铸件的工艺性分析、铸造工艺方案选择、铸造工艺参数的选定、铸件成形的控制、铸件的热处理技术、铸造工艺装备的设计、铸件的后处理技术及计算机数值模拟技术等关键技术。 1 零件的工艺性研究 铸造工艺设计时，首先要仔细地阅读和研究铸件的制造或采购技术条件、质量要求。如探伤要求，表面质量要求，机械性能要求，特殊热处理要求等，其次，要研究零件的结构特点，如质量要求高的表面或主要的加工面，主要的尺寸公差要求等，再次，研究材料化学成分，特别是铸造合金中含碳量，合金元素含量作用和机理。这些对下一步的工艺设计有直接影响。需格外重视，做好零件的工艺性研究，能为工艺设计奠定良好的开端。 1.1 材料的工艺性分析 在大型铸件的制造中，材料的物理性能和机械性能，对工艺参数的选定、浇冒口和冷铁设置、热处理技术、铸件的后处理技术等都有重大影响。深入了解铸造合金中含碳量，合金元素含量对铸态组织形态的影响，对力学性能的影响，了解材料的凝固方式，收缩倾向，冒口补缩效果，了解材料的热导率，热应力倾向等，对工艺设计有重要意义。 在砂型条件下，随着合金中碳的质量分数量增加，结晶温度范围扩大。低碳钢为逐层凝固方式，中碳钢为中间凝固方式，高碳钢为体积凝固方式凝固，但改变冷却条件，可以改变结晶温度范围，从而改变合金的凝固方式。由于凝固方式的不同，窄结晶温度范围的合金，容易形成细小的晶粒组织，补缩性好，热烈倾向小；反之，宽结晶温度范围的合金，容易形成粗大的晶粒组织，补缩性差，热烈倾向大。因此，高碳钢的厚大部位，要采取强制冷却工艺缩小结晶温度范围，改善晶粒组织。合金中的碳、锰、铬等元素的含量增加，可以提高强度，提高淬透性，却降低导热性，直接影响铸件各部位冷却、加热的温度差，因此，合金钢较容易造成高的残余应力。工艺上要减少各部位浇注后冷却、热处理加热的温度差。合金在相变时，各种组织组成相的比体积不同，会产生相变应力，其中，马氏体的比体积最大，马氏体相变最容易产生较大的相变应力。碳、锰、铬等淬透性元素含量高的合金钢，冷割冒口时极易产生裂纹，原因就是导热性差热应力大，产生马氏体转变导致相变应力大，必须热割冒口， 1.2 铸件结构的工艺性分析 对于需要铸造的零件，必须检查它的结构是否符合铸造工艺的基本要求。因为有时对铸件的结构，作很小的改动，并不影响铸件的使用性能, 但却大大地简化了铸造工艺，有利于提高铸件质量。在铸造生产中, 对铸件结构的基本要求有以下几点：铸件的壁厚应大于铸件允许的最小壁厚，以免产生浇不足等缺陷。
连铸： 转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。 连铸的工艺流程: 将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。 连铸自动化控制主要有连铸机拉坯辊速度控制、结晶器振动频率的控制、定长切割控制等控制技术。 连铸的主要工艺设备介绍:
钢包回转台 钢包回转台：设在连铸机浇铸位置上方用于运载钢包过跨和支承钢包进行浇铸的设备。由底座、回转臂、驱动装置、回转支撑、事故驱动控制系统、润滑系统和锚固件6部分组成。 单臂钢包回转台：由底座、立柱、上转臂、上转臂驱动装置、下转臂、下转臂驱动装置组成。 蝶形钢包回转台：由底座、升降液压缸、回转架、钢包支座、回转臂、平行连杆、驱动装置、防护板组成。 钢包回转台是连铸机的关键设备之一，起着连接上下两道工序的重要作用。钢包回转台的回转情况基本上包括两侧无钢包、单侧有钢包、两侧有钢包三种情况，而单个钢包重量已超过140吨。三种情况下，钢包回转台受力有很大不同，但无论在何种情况下，都要保证钢包回转台的旋转平稳，定位准确，起停时要尽可能减小对机械部分的冲击，为减少中间包液面波动和温降，要缩短旋转时间。因此，我们在变频器的容量选择上，留有余地，即比电机功率加大一级。同时利用变频器的s曲线加速功能，通过调整s曲线保证加、减速曲线平滑快速，减少对减速机的冲击，再通过PLC判断变速限位、停止限位实现旋转过程中高、低速自动变换及到位停车，同时满足了对旋转时间和平稳运行的要求。 顺时针，逆时针，旋转
铸钢件生产中清理环节的注意事项和要求 一般情况下，铸钢件生产工艺流程可分为混砂工艺、造型工艺、钢液的熔炼工艺、浇注工艺、铸钢件清理、铸钢件退火热处理、铸钢件质量验收标准七个环节，每个环节在铸钢件生产整个流程中都意义重大，企业应该积极督促员工按照各个环节的要求和标准执行操作，力保万无一失。 铸钢件清理环节是继浇注工艺后的一个环节，其在整个工艺流程中虽然并非技术要求最高、难度最大的环节，但是是不可或缺的步骤，企业应该重视并严格按照标准要求员工做到落实。 铸钢件清理注意事项及其要求： 铸钢件在未完全凝固前，不能搬动铸件，也不准在600℃以上喷水强冷。铸件一般经自然冷却2-3小时后进行清件。 （一）工作流程 清理铸件表面、型腔废砂→气割铸件浇口、冒口、毛刺→再次清理铸件残砂→焊补铸件→打磨铸件→质量验收 （二）操作方法及质量标准 1、准备工作
按照要求佩戴好劳保用品，并对工作环境进行安全确认；准备好所用机器设备和工具，并认真检查，确保机器设备、工具完好，能正常、安全运行和使用。 2、正常操作 （1）利用风镐或水清砂机进行铸件废砂清理。 （2）铸件废砂清理完毕，按照《气割安全技术操作规程》操作割枪，切割铸件浇口、冒口、飞边、毛刺。 （3）铸件切割完毕，符合要求。按照《电焊工安全技术操作规程》操作电焊机，对铸件残缺部位进行焊补，确保铸件完整。 （4）焊补完毕，复合工艺要求。利用砂轮机对铸件切割、焊补等部位进行打磨处理，保证切割部位和焊补部位光洁、平整。 （5）打磨完毕，进行验收，准备热处理 以上是铸钢件生产中清理环节的注意事项和要求，由于铸钢件清理紧随浇注环节之后，清理前一定要等铸钢件完全凝固并且要冷却2-3小时后方可进行，降低清理中员工高温受伤风险和铸件未完全凝固带来的铸钢件缺陷风险。
连续铸钢工艺 1 、弧形连铸机有哪此特点？ 立式和立弯式连铸机的结晶器都是直的， 而弧形连铸机采用的是具有某一曲率 半径的弧形结 晶器， 其结晶器、 二次冷却装置都布置在某一半径的一个圆的四分之一弧度上。 铸坯在结晶 器内凝固时就已弯曲，带液芯的铸坯从结晶器拉出来，沿着弧形轨道运行，继续喷水冷却， 在四分之一圆弧处 完成凝固，然后矫直并拉出送至切割站。 弧形连铸机的高度仅为三分之一，建设费用低，钢水静压力小，铸坯在辊间的鼓肚小， 铸坯 质量好；加长机身也比较容易，故可高速浇注，生产率高。弧形连铸机的缺点是：因铸坯弯 曲矫直，容易引起 内部裂纹；铸坯内夹杂物分布不均匀， 内弧侧存在夹杂物的集聚；设备较 为复杂，维修也较困难。 弧形连铸机虽有缺点， 但由于在设备和工艺上的技术进步， 仍然是世界各国钢厂采用最多的 一种机型。 2、 什么叫负滑脱？ 当结晶器下振的速度大于拉坯速度时， 铸坯对结晶器的相对运动为向上， 即逆着拉坯方向的 运动，这种运动 称负滑脱或称负滑动。 3、 结晶器振动频率用什么数学模型控制？ 对正弦式振动负滑脱率 ￡ v % Vmi-结晶器振动平均速度 m/min ; V —拉坯速度m/min 。 结晶器振动速度vm 可用下式表示 Vm=( n fh/1000 )X sin2 n f 式中：h —振幅mm 由上式可求得结晶器振动的平均速度 Vm=2fh 将Vm 代入负滑脱率式中即可求得振动频率 f 在连铸机中 ￡ v 皆取定值， 那么频率与拉速便成线性关系， 用这个关系式来控制随拉速变化 而变化的振动 频率， 这个公式就是用负滑脱率控制振动频率的数学模型， 这个模型广泛应用 于国内外连铸生产中。 4、如何减小铸坯振痕？ 为了防止拉漏， 减小结晶器阻力，采取了结晶器振动技术，但是由于结晶器振动， 在铸坯表 面产生了横向痕 迹，此痕迹称振痕，振痕为沟状，其间距 h=v/f ，其中V 为拉坯速度，f 为 振动频率。 研究表明， 振痕处易形成裂纹和成份的偏析， 随着振痕深度的加深而加重。 因此减小振痕深 度是改善铸坯 表面质量极为有效的措施。 振痕深度与结晶器振动负滑脱时间有关， 负滑脱时间越短， 振痕深度就越浅。 负滑脱时间又 与结晶器振动 频率和振幅有关，它可用下式表示： tm= ￡ V= 式中： 式中 f 振动频率， l/min ；
