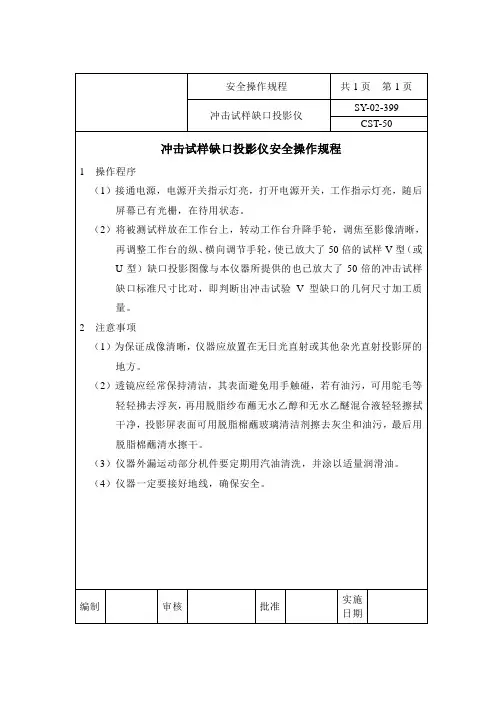

冲击试样缺口投影仪操作规程
一、操作程序
1.接通电源，电源指示灯亮，打开电源开关，工作指示灯亮，同时投影屏幕上有光栅。
2.将被测试样放在工作台上，转动工作台手降手轮，调焦至影像清晰，再调整工作台的型缺口投影图像与本仪器所提供的也已放大了50倍的冲击试样缺口标准尺寸比对，即可判断出冲击试样V形缺口的几何尺寸加工质量。
二、注意事项目
1.本仪器出厂时已经严格检查合格，在储运中不出意外，抵达用户处均可正常工作，使用时请勿调整仪器。
2.安置仪器的工作环境应保持清洁，避免有害气体、灰尘和油雾。工作温度应保持在20±50之间，空气中的相对温度应不超过50%，否则对仪器光学零件和金属镀膜层有不良影响，破坏成像质量。
3.为保证成像清晰，仪器应放置在无日光或其它杂光直射投影屏的地方。
4.透镜应经常保持清洁，其表面避免用手触碰，若有油污，可用鸵手笔轻轻拂去浮灰，再用脱脂纱布蘸无水乙醇和无水乙醚混合液轻轻揩拭清洁，投影屏表面可用脱脂棉蘸玻璃清洁剂擦去灰尘和油污，最后用脱脂棉蘸清水擦干。
5.仪器外露运动部分机件要定期用汽油清洗，并涂以适量润滑油。
6.仪器一定要接好地线，确保安全。
