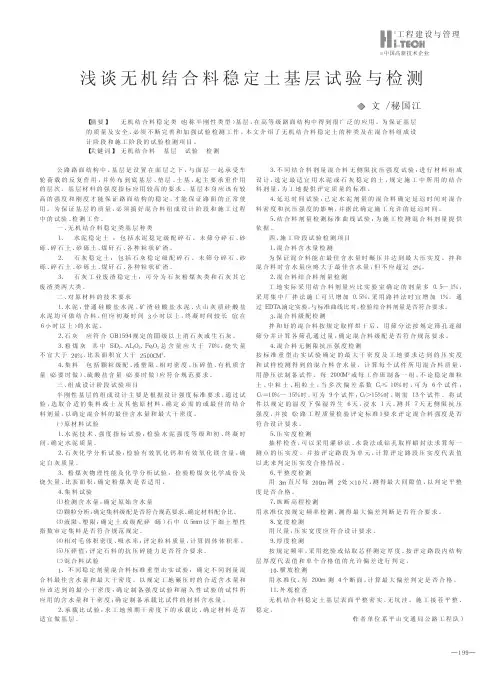

中国高新技术企业浅谈无机结合料稳定土基层试验与检测
文／秘国江
【摘要】无机结合料稳定类（也称半刚性类型）基层，在高等级路面结构中得到很广泛的应用。为保证基层的质量及安全，必须不断完善和加强试验检测工作。本文介绍了无机结合料稳定土的种类及在混合料组成设计阶段和施工阶段的试验检测项目。
【关键词】无机结合料基层试验检测
公路路面结构中，基层是设置在面层之下，与面层一起承受车轮荷载的反复作用，并传布到底基层、垫层、土基，起主要承重作用的层次。基层材料的强度指标应用较高的要求。基层本身应该有较高的强度和刚度才能保证路面结构的稳定，才能保证路面的正常使用。为保证基层的质量，必须搞好混合料组成设计阶段和施工过程中的试验、检测工作。
一、无机结合料稳定类基层种类
１、水泥稳定土：包括水泥稳定级配碎石、未筛分碎石、砂砾、碎石土、砂砾土、煤矸石、各种粒状矿渣。
２、石灰稳定土：包括石灰稳定级配碎石、未筛分碎石、砂砾、碎石土、砂砾土、煤矸石、各种粒状矿渣。
３、石灰工业废渣稳定土：可分为石灰粉煤灰类和石灰其它废渣类两大类。
二、对原材料的技术要求
１、水泥：普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥均可做结合料，但应初凝时间３小时以上，终凝时间较长（宜在６小时以上）的水泥。
２、石灰应符合ＧＢ１５９４规定的Ⅲ级以上消石灰或生石灰。
３、粉煤灰其中ＳｉＯ２、ＡＬ２Ｏ３、Ｆｅ２Ｏ３总含量应大于７０％，烧失量不宜大于２０％，比表面积宜大于２５００ＣＭ２。
４、集料包括颗粒级配、液塑限、相对密度、压碎值、有机质含量（必要时做）、硫酸盐含量（必要时做）应符合规范要求。
三、组成设计阶段试验项目
半刚性基层的组成设计主要是根据设计强度标准要求，通过试验，选取合适的集料或土及其他原材料，确定必需的或最佳的结合料剂量，以确定混合料的最佳含水量和最大干密度。
㈠原材料试验
１、水泥技术、强度指标试验：检验水泥强度等级和初、终凝时间，确定水泥质量。
２、石灰化学分析试验：检验有效氧化钙和有效氧化镁含量，确定白灰质量。
３、粉煤灰物理性能及化学分析试验：检验粉煤灰化学成份及烧失量、比表面积，确定粉煤灰是否适用。
４、集料试验
⑴检测含水量：确定原始含水量
⑵颗粒分析：确定集料级配是否符合规范要求，确定材料配合比。
⑶液限、塑限：确定土或级配碎（砾）石中０．５ｍｍ以下细土塑性指数审定集料是否符合规范规定。
⑷相对毛体积密度、吸水率：评定粒料质量，计算固体体积率。
⑸压碎值：评定石料的抗压碎能力是否符合要求。
㈡混合料试验
１、不同稳定剂量混合料标准重型击实试验：确定不同剂量混合料最佳含水量和最大干密度。以规定工地碾压时的合适含水量和应该达到的最小干密度；确定制备强度试验和耐久性试验的试件所应用的含水量和干密度；确定制备承载比试件的材料含水量。
２、承载比试验：求工地预期干密度下的承载比，确定材料是否适宜做基层。
３、不同结合料剂量混合料无侧限抗压强度试验：进行材料组成
设计，选定最适宜用水泥或石灰稳定的土，规定施工中所用的结合
料剂量，为工地提供评定质量的标准。
４、延迟时间试验：已定水泥剂量的混合料确定延迟时间对混合
料密度和抗压强度的影响，并据此确定施工允许的延迟时间。
５、结合料剂量检测标准曲线试验：为施工检测混合料剂量提供
依据。
四、施工阶段试验检测项目
１、混合料含水量检测
为保证混合料能在最佳含水量时碾压并达到最大压实度。拌和
混合料时含水量应略大于最佳含水量；但不应超过２％。
２、混合料结合料剂量检测
工地实际采用结合料剂量应比实验室确定的剂量多０．５—１％，
采用集中厂拌法施工可只增加０．５％，采用路拌法时宜增加１％。通
过ＥＤＴＡ滴定实验，与标准曲线比对，检验结合料剂量是否符合要求。
３、混合料级配检测
拌和好的混合料按规定取样烘干后，用筛分法按规定筛孔逐级
筛分并计算各筛孔通过量，确定混合料级配是否符合规范要求。
４、混合料无侧限抗压强度检测
按标准重型击实试验确定的最大干密度及工地要求达到的压实度
和试样检测得到的混合料含水量，计算每个试件所用混合料质量，
用静压法制备试件。每２０００Ｍ２或每工作班制备一组，不论稳定细粒土、中粒土、粗粒土，当多次偏差系数ＣＶ≤１０％时，可为６个试件；
ＣＶ＝１０％—１５％时，可为９个试件；ＣＶ＞１５％时，则需１３个试件。将试
件以规定的温度下保湿养生６天，浸水１天，测其７天无侧限抗压
强度，并按《公路工程质量检验评定标准》要求评定混合料强度是否
符合设计要求。
５、压实度检测
抽样检查，可以采用灌砂法、水袋法或钻孔取样蜡封法求算每一
测点的压实度。并按评定路段为单元，计算评定路段压实度代表值
以此来判定压实度合格情况。
６、平整度检测
用３ｍ直尺每２００ｍ测２处×１０尺，测得最大间隙值，以判定平整
度是否合格。
７、纵断高程检测
用水准仪按规定频率检测，测得最大偏差判断是否符合要求。
８、宽度检测
用尺量，压实宽度应符合设计要求。
９、厚度检测
按规定频率，采用挖验或钻取芯样测定厚度。按评定路段内结构
层厚度代表值和单个合格值的允许偏差进行判定。
１０、横坡检测
用水准仪，每２００ｍ测４个断面，计算最大偏差判定是否合格。
１１、外观检查
无机结合料稳定土基层表面平整密实、无坑洼。施工接茬平整、稳定。
（作者单位系平山交通局公路工程队）
