实现如下的功能:
--字符设备驱动程序的结构及驱动程序需要实现的系统调用
--可以使用cat命令或者自编的readtest命令读出"设备"里的内容
--以8139网卡为例,演示了I/O端口和I/O内存的使用

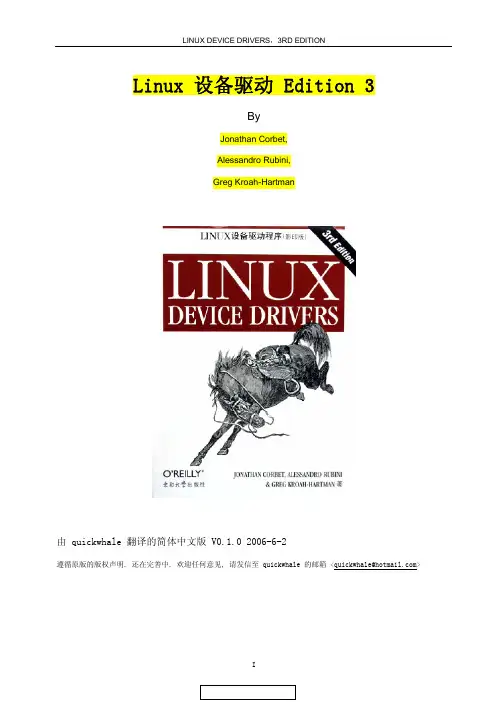

本文中的大部分内容在Linux Device Driver这本书中都可以找到,
这本书是Linux驱动开发者的唯一圣经。
================================================== ===== 先来看看整个驱动程序的入口,是char8139_init(这个函数
如果不指定MODULE_LICENSE("GPL", 在模块插入内核的
时候会出错,因为将非"GPL"的模块插入内核就沾污了内核的
"GPL"属性。
module_init(char8139_init;
module_exit(char8139_exit;
MODULE_LICENSE("GPL";
MODULE_AUTHOR("ypixunil";
MODULE_DESCRIPTION("Wierd char device driver for Realtek 8139 NIC"; 接着往下看char8139_init(
static int __init char8139_init(void
{
int result;
PDBG("hello. init.\n";
/* register our char device */
result=register_chrdev(char8139_major, "char8139", &char8139_fops;
if(result<0
{
PDBG("Cannot allocate major device number!\n";
return result;
}
/* register_chrdev( will assign a major device number and return if it called * with "major" parameter set to 0 */
if(char8139_major == 0
char8139_major=result;
/* allocate some kernel memory we need */
buffer=(unsigned char*(kmalloc(CHAR8139_BUFFER_SIZE, GFP_KERNEL;
if(!buffer
{
PDBG("Cannot allocate memory!\n";
result= -ENOMEM;
goto init_fail;
}
memset(buffer, 0, CHAR8139_BUFFER_SIZE;
p_buf=buffer;
return 0; /* everything's ok */
init_fail:
char8139_exit(;
return result;
}
这个函数首先的工作就是使用register_chrdev(注册我们的设备的主设备号和系统调用。系统调用对于字符设备驱动程序来说就是file_operations接口。
我们先来看看char8139_major的定义,
#define DEFAULT_MAJOR 145
/* data structure used by our driver */
int char8139_major=DEFAULT_MAJOR; /* major device number. if initial value is 0,
the kernel will dynamically assign a major device
number in register_chrdev( */
这里我们指定我们的设备的主设备号是145,你必须找到一个系统中没有用的主设备号,
可以通过"cat /proc/devices"命令来查看系统中已经使用的主设备号。[michael@char8139]$ cat /proc/devices
Character devices:
1 mem
2 pty
3 ttyp
4 ttyS
5 cua
7 vcs
10 misc
14 sound
116 alsa
128 ptm
136 pts
162 raw
180 usb
195 nvidia
226 drm
Block devices:
2 fd
3 ide0
22 ide1
[michael@char8139]$
可见在我的系统中,145还没有被使用。
指定主设备号值得考虑。像上面这样指定一个主设备号显然缺乏灵活性,而且不能保证
一个驱动程序在所有的机器上都能用。可以在调用register_chrdev(时将第一个
参数,即主设备号指定为0,这样register_chrdev(会分配一个空闲的主设备号
作为返回值。但是这样也有问题,我们只有在将模块插入内核之后才能得到我们设备
的主设备号(使用"cat /proc/devices",但是要操作设备需要在系统/dev目录
下建立设备结点,而建立结点时要指定主设备号。当然,你可以写一个脚本来自动完成
这些事情。
总之,作为一个演示,我们还是指定主设备号为145
这样我们可以在/dev/目录下建立几个设备节点。
[root@char8139]$ mknod /dev/char8139_0 c 145 0
[root@char8139]$ mknod /dev/char8139_0 c 145 17
[root@char8139]$ mknod /dev/char8139_0 c 145 36
[root@char8139]$ mknod /dev/char8139_0 c 145 145
看一下我们建立的节点
[michael@char8139]$ ll /dev/char8139*
crw-r--r-- 1 root root 145, 0 2004-12-26 20:33 /dev/char8139_0
crw-r--r-- 1 root root 145, 17 2004-12-26 20:34 /dev/char8139_1
crw-r--r-- 1 root root 145, 36 2004-12-26 20:34 /dev/char8139_2
crw-r--r-- 1 root root 145, 145 2004-12-26 20:34 /dev/char8139_3
[michael@char8139]$
我们建立了四个节点,使用了四个次设备号,后面我们会说明次设备号的作用。
再来看看我们的file_operations的定义。这里其实只实现了
read(,open(,release(三个
系统调用,ioctl(只是简单返回。更有write(等函数甚至根本没有声明,没有声明的
函数系统可能会调用默认的操作。
struct file_operations char8139_fops =
{
owner: THIS_MODULE,
read: char8139_read,
ioctl: char8139_ioctl,
open: char8139_open,
release: char8139_release,
};
file_operations是每个字符设备驱动程序必须实现的系统调用,当用户对/dev中我们的设备对应
结点进行操作时,linux就会调用我们驱动程序中提供的系统调用。比如用户敲入
"cat /dev/char8139_0"命令,想想cat这个应用程序的实现,首先它肯定调用C语言库里的open(
函数去打开/dev/char8139_0这个文件,到了系统这一层,系统会看到
/dev/char8139_0不是普通
磁盘文件,而是一个代表字符设备的节点,所以系统会根据/dev/char8139_0的主设备号来查找是不是
已经有驱动程序使用这个相同的主设备号进行了注册,如果有,就调用驱动程序的open(实现。
为什么要这样干?因为要提供抽象,提供统一的接口,别忘了操作系统的作用之一就是这个。因为
我们的设备提供的统一的接口,所以cat这个应用程序使用一般的文件操作就能从我们的设备中读出数据,
而且more, less这些应用程序都能从我们的设备中读出数据。
现在来看看我们的设备
#define CHAR8139_BUFFER_SIZE 2000
unsigned char *buffer=NULL; /* driver data buffer */
unsigned char *p_buf;
unsigned int data_size=0;
我们的设备很简单,一个2000字节的缓冲区,data_size指定缓冲区中有效数据的字节数。我们的设备
只支持读不支持写。我们在char8139_init(中为缓冲区分配空间。
char8139_exit(里面的操作就是char8139_init(里面操作的反向操作。
现在我们来看看,假如用户调用了"cat /dev/char8139_3"这个命令会发生什么事情。
根据前面的介绍,我们驱动程序中的open(函数会被调用。
int char8139_open(struct inode *node, struct file *flip
{
int type = MINOR(node->i_rdev>>4;
int num = MINOR(node->i_rdev & 0x0F;
/* put some char in buffer to reflect the minor device number */
*buffer=(unsigned char('0';
*(buffer+1=(unsigned char('x';
*(buffer+2=(unsigned char('0'+type;
*(buffer+3=(unsigned char('0'+num;
*(buffer+4=(unsigned char('\n';
data_size+=5;
PDBG("Ok. Find treasure! 8139 I/O port base: %x\n", detect_8139_io_port(; PDBG("OK. Find treasure! 8139 I/O memory base address: %lx\n",
detect_8139_io_mem(;
MOD_INC_USE_COUNT;
return 0;
}
这里演示了次设备号的作用,它让我们知道用户操作的是哪一个"次设备",是/dev/char8139 _0还是/dev/char8139_3,因为对不同的"次设备",具体的操作方法可能是不一样的,这样就为一个驱动程序控制多个类似的设备提供了可能。
我们根据次设备号的不同,在buffer中填入不同的字符(次设备号的16进制表示。
接着驱动程序中的read(函数会被调用,因为cat程序的实现就是读取文件中的内容。
ssize_t char8139_read (struct file *filp, char *buf, size_t count, loff_t *f_pos {
ssize_t ret=0;
PDBG("copy to user. count=%d, f_pos=%ld\n", (intcount, (long*f_pos;
if(*f_pos>= data_size
return ret;
if(*f_pos + count > data_size
count = data_size-*f_pos;
if(copy_to_user(buf, p_buf, count
{
PDBG("OOps, copy to user error.\n";
return -EFAULT;
}
p_buf += count;
*f_pos += count;
ret=count;
return ret;
}
要正确的实现一个 read(调用，你得想一想一个应用程序是如何调用 read(从文件中读取数据的。如果你想明白了就很简单，驱动程序所要做的就是把恰当的数据传递给应用程序，这是使用 copy_to_user(函数完成的。另外，我们必须得意识到，这里只是一个很简单的演示。还有很多复杂的问题有待考虑，比如两个应用程序可能同时打开我们设备，我们的设备应该怎样反应(这取决于具体的设备应有的行为，还有互斥的问题。然后我们看看 I/O 端口和 I/O 内存的操作。这里使用8139网卡作为一个硬件实例来演示 I/O 端口和 I/O 内存的操作。没有什么特别的，都是标准的步骤。在使用时需要注意，如果你的系统中已经有 8139网卡的驱动程序，必须先关掉网络设备，卸载驱动，然后再使用本驱动程序。使用程序包的步骤：(在我的 Debian 系统上如此，你的可能不同 1. 解压 2. 编译(/usr/src/linux
处必须要有内核源代码 3. ifconfig eth0 down 关掉网络设备 rmmod 8139too 卸载原来的8139网卡驱动 insmod char8139.o 插入我们的模块 (insmod 会出错，如果你现在运行的 linux 版本不是你编译本驱动程序时使用的内核源代码的版本，insmod 时会报告模块版本与内核版本不一致。这时，你得看看内核源代码中
/include/linux/version.h 文件，这个文件中的 UTS_RELEASE 定义了内核的版本号，你可以在驱动程序中预先定义这个宏为当前运行的内核的版本号，这样就能避免上述错误。 4. mknode(见本文前述 5. 试试我们的设备 ./readtest 或者 cat
/dev/char8139_0或 cat /dev/char8139_1或 cat /dev/char8139_2或 cat /dev/char8139_3 6. 恢复系统 rmmod char8139 modprobe 8139too ifconfig eth0 up 如果你使用 dhcp 可能还需要运行 dhclient ===========================
============================================
