逐点比较法插补原理实验报告

南昌航空大学实验报告

年月日

课程名称：数控技术实验名称：逐点比较法插补原理

班级：姓名：同组人：

指导老师评定：签名：

一、实验的目的与要求

1.目的

①掌握逐点比较法插补的原理及过程；

②掌握利用计算机高级语言，设计及调试“插补运算轨迹”模拟画图的程序设计方法；

③进一步加深对插补运算过程的理解；

二、实验仪器

计算机一台

三、实验原理

①逐点比较法插补运算的原理

首先粗略的简单介绍一下机床是如何按照规定的图形加工出所需的工件的。例如，现在要加工一段圆弧（图2－1），起点为A，终点为B，坐标原点就是圆心，Y轴、X轴代表纵、横拖板的方向，圆弧半径为R。

如从A点出发进行加工，设某一时刻加工点在M1，一般来说M1和圆弧

有所偏离。因此，可根据偏离的情

况确定下一步加工进给的方向，使下

一个加工点尽可能向规定图形（即圆

弧）靠拢。

若用R M1表示加工点M1到圆心O

的距离，显然，当R M1

工点M1在圆内，这时应控制纵拖板（Y

拖板）向圆外进给一步到新加工点

M2，由于拖板被步进电机带动，进给

一步的长度是固定的（1微米），故新

的加工点也不一定正好在圆弧上。同

样，当M2≥R时，表示加工点M2在

圆外或圆上，这时应控制横拖板（X

拖板）向圆内进给一步。如此不断重

复上述过程，就能加工出所需的圆弧。图2－1 插补原理

可以看出，加工的结果是用折线来代替圆弧，为了清楚起见，在图2－1中，每步的步长画的很大，因此加工出来的折线与所需圆弧的误差较大。

若步长缩小，则误差也跟着缩小，实际加工时，进给步长一般为1微米，故实际误差时很小的。

②计算步骤

由上述可以看出，拖板每进给一步都要完成四个工作节拍。

偏差判别：判别偏差符号，确定加工点是在要求图形外还是在图形内。

工作台进给：根据偏差情况，确定控制X坐标(或Y坐标)进给一步，使加工点向规定的图形靠拢，以缩小偏差。

偏差计算：计算进给一步后加工点与要求图形的新偏差，作为下一步偏差判别的依据。

终点判断：判定是否到达终点，如果未达到终点，继续插补，如果以到达终点，停止插补。

计算步骤的框图如下所示：

图2－2 逐点比较法插补计算步骤

③插补运算公式

插补运算公式表

四、实验内容及步骤

应用VB设计逐点比较法的插补运算程序，在计算机屏幕上画出轨迹图。

1 程序界面

采用图形显示方式，动态的显示出直线和圆弧的插补过程。

界面如下所示：

图2－3 程序参考界面

2 程序流程图

图2-4 逐点比较法第一象限直线插补流程图

3 程序源代码

Dim ER, LSx, LSy, LEx, LEy, CSx, CSy, CEx, CEy, R

Private Sub Command1_Click()

Picture1.Cls

ER = 0

LSx = IsNum(Text1.Text)

LSy = IsNum(Text2.Text)

LEx = IsNum(Text3.Text)

LEy = IsNum(Text4.Text)

If Abs(LSx) > Abs(LSy) Then Max1 = Abs(LSx) Else Max1 = Abs(LSy)

If Abs(LEx) > Abs(LEy) Then max2 = Abs(LEx) Else max2 = Abs(LEy)

If Max1 > max2 Then Max = Max1 Else Max = max2

Max = Max + 3

If ER = 1 Or ER = 2 Then MsgBox ("坐标值中含有非法字符！")

If ER = 3 Then MsgBox ("所给坐标值不是整数！请输入整数")

If Text1.Text <> "" And Text2.Text <> "" And Text3.Text <> "" And Text4.Text <> "" Then

Picture1.Scale (-Max, Max)-(Max, -Max)

Picture1.Line (-Max, 0)-(Max, 0), RGB(0, 0, 0)

Picture1.Line (0, Max)-(0, -Max), RGB(0, 0, 0)

For i = -Max To Max

Picture1.Line (i, 0.2)-(i, 0), RGB(0, 0, 0)

Picture1.Line (0, i)-(0.3, i), RGB(0, 0, 0)

Next i

Picture1.Line (LSx, LSy)-(LEx, LEy), RGB(0, 0, 0)

Else

MsgBox ("请输入坐标值！")

End If

End Sub

Private Sub Command2_Click()

x0 = 0: y0 = 0

X1 = LEx - LSx: Y1 = LEy - LSy

If X1 > 0 And Y1 > 0 Then quadrant = 1

If X1 > 0 And Y1 < 0 Then quadrant = 4

If X1 < 0 And Y1 > 0 Then quadrant = 2

If X1 < 0 And Y1 < 0 Then quadrant = 3

If quadrant = 1 Then

For i = 0 To Abs(X1) + Abs(Y1) - 1

F = X1 * y0 - x0 * Y1

x00 = x0 + LSx: y00 = y0 + LSy

If F >= 0 Then x0 = x0 + 1 Else y0 = y0 + 1

x11 = x0 + LSx: y11 = y0 + LSy

Picture1.Line (x00, y00)-(x11, y11), RGB(255, 0, 0)

delay

Next i

End If

If quadrant = 3 Then

For i = 0 To Abs(X1) + Abs(Y1) - 1

F = X1 * y0 - x0 * Y1

x00 = x0 + LSx: y00 = y0 + LSy

If F >= 0 Then x0 = x0 - 1 Else y0 = y0 - 1

x11 = x0 + LSx: y11 = y0 + LSy

Picture1.Line (x00, y00)-(x11, y11), RGB(255, 0, 0)

delay

Next i

End If

If quadrant = 2 Then

For i = 0 To Abs(X1) + Abs(Y1) - 1

F = X1 * y0 - x0 * Y1

x00 = x0 + LSx: y00 = y0 + LSy

If F <= 0 Then x0 = x0 - 1 Else y0 = y0 + 1

x11 = x0 + LSx: y11 = y0 + LSy

Picture1.Line (x00, y00)-(x11, y11), RGB(255, 0, 0)

delay

Next i

End If

If quadrant = 4 Then

For i = 0 To Abs(X1) + Abs(Y1) - 1

F = X1 * y0 - x0 * Y1

x00 = x0 + LSx: y00 = y0 + LSy

If F <= 0 Then x0 = x0 + 1 Else y0 = y0 - 1

x11 = x0 + LSx: y11 = y0 + LSy

Picture1.Line (x00, y00)-(x11, y11), RGB(255, 0, 0)

delay

Next i

End If

End Sub

Private Function IsNum(Str)

NS = "1234567890.+-"

S = 0: T = 1: ST = 1

If Left$(Str, 1) = "+" Then ST = ST + 1

If Left$(Str, 1) = "-" Then ST = ST + 1: T = -1

For i = ST To Len(Str)

For j = 1 To 11

If Mid$(Str, i, 1) = Mid$(NS, j, 1) Then

If j = 11 Then S = S + 1

Exit For

End If

Next j

If j > 11 Then ER = 1

Next i

If S > 1 Then ER = 2

If S = 1 Then ER = 3

IsNum = Val(Str)

End Function

Private Sub delay()

For i = 1 To 20 Step 0.00001

Next i

End Sub

五、思考题

逐点比较法和数字积分法有何区别？

答：逐点比较法和数字积分法都属于基本脉冲插补法。逐点比较法的原理是单片机或计算机在控制加工过程中逐点的计算和判别加工偏差，不断的向各个坐标轴发出相互协调的进给脉冲，驱动坐标轴步进电机旋转，以控制机床坐标轴的进给，按规定的图形加工出所需要的工件。逐点比较法插补计算每走一步需要完成四个工作节拍，即偏差判别、工作台进给、偏差计算、

终点判断。

数字积分法插补主要是利用数字积分的思想，采用积分器对被积函数进行累加，每来一个脉冲累加一次。由于不断累加导致积分器产生溢出，每溢出一次则驱动相应坐标轴移动一步，从而实现插补功能。

插补运动(逐点比较法)

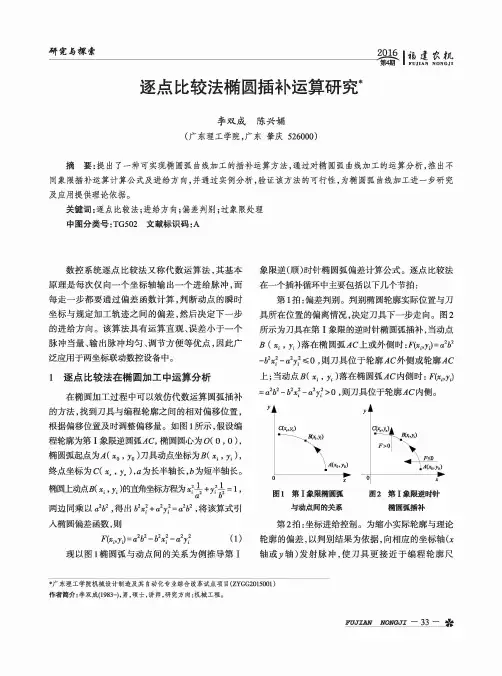

1、概述 在机床的实际加工中，被加工工件的轮廓形状千差万别，各式各样。严格说来，为了满足几何尺寸精度的要求，刀具中心轨迹应该准确地依照工件的轮廓形状来生成。然而，对于简单的曲线，数控装置易于实现，但对于较复杂的形状，若直接生成，势必会使算法变得很复杂，计算机的工作量也相应地大大增加。因此，在实际应用中，常常采用一小段直线或圆弧去进行逼近，有些场合也可以用抛物线、椭圆、双曲线和其他高次曲线去逼近（或称为拟合）。所谓插补是指数据密化的过程。在对数控系统输入有限坐标点（例如起点、终点）的情况下，计算机根据线段的特征（直线、圆弧、椭圆等），运用一定的算法，自动地在有限坐标点之间生成一系列的坐标数据，即所谓数据密化，从而自动地对各坐标轴进行脉冲分配，完成整个线段的轨迹运行，以满足加工精度的要求。 机床数控系统的轮廓控制主要问题就是怎样控制刀具或工件的运动轨迹。无论是硬件数控（NC）系统，还是计算机数控（CNC）系统或微机数控（MNC）系统，都必须有完成插补功能的部分，只是采取的方式不同而已。在CNC或MNC中，以软件（程序）完成插补或软、硬件结合实现插补，而在NC中有一个专门完成脉冲分配计算（即插补计算）的计算装置——插补器。无论是软件数控还是硬件数控，其插补的运算原理基本相同，其作用都是根据给定的信息进行数字计算，在计算过程中不断向各个坐标发出相互协调的进给脉冲，使被控机械部件按指定的路线移动。 有关插补算法问题，除了要保证插补计算的精度之外，还要求算法简单。这对于硬件数控来说，可以简化控制电路，采用较简单的运算器。而对于计算机数控系统来说，则能提高运算速度，使控制系统较快且均匀地输出进给脉冲。 经过多年的发展，插补原理不断成熟，类型众多。从产生的数学模型来分，有直线插补、二次曲线插补等；从插补计算输出的数值形式来分，有基准脉冲插补（又称脉冲增量插补）和数据采样插补。在基准脉冲插补中，按基本原理又分为以区域判别为特征的逐点比较法插补，以比例乘法为特征的数字脉冲乘法器插补，以数字积分法进行运算的数字积分插补，以矢量运算为基础的矢量判别法插补，兼备逐点比较和数字积分特征的比较积分法插补，等等。在CNC系统中，除了可采用上述基准脉冲插补法中的各种插补原理外，还可采用各种数据采样插补方法。 本文将介绍在数控系统中常用的逐点比较法、数字积分法、时间分割法等多种插补方法以及刀具半径补偿计算原理。 2、逐点比较法 逐点比较法是我国数控机床中广泛采用的一种插补方法，它能实现直线、圆弧和非圆二次曲线的插补，插补精度较高。

逐点比较法插补原理实验报告

南昌航空大学实验报告 年月日 课程名称：数控技术实验名称：逐点比较法插补原理 班级：姓名：同组人： 指导老师评定：签名： 一、实验的目的与要求 1.目的 ①掌握逐点比较法插补的原理及过程； ②掌握利用计算机高级语言，设计及调试“插补运算轨迹”模拟画图的程序设计方法； ③进一步加深对插补运算过程的理解； 二、实验仪器 计算机一台 三、实验原理 ①逐点比较法插补运算的原理 首先粗略的简单介绍一下机床是如何按照规定的图形加工出所需的工件的。例如，现在要加工一段圆弧（图2－1），起点为A，终点为B，坐标原点就是圆心，Y轴、X轴代表纵、横拖板的方向，圆弧半径为R。 如从A点出发进行加工，设某一时刻加工点在M1，一般来说M1和圆弧 有所偏离。因此，可根据偏离的情 况确定下一步加工进给的方向，使下 一个加工点尽可能向规定图形（即圆 弧）靠拢。 若用R M1表示加工点M1到圆心O 的距离，显然，当R M1

可以看出，加工的结果是用折线来代替圆弧，为了清楚起见，在图2－1中，每步的步长画的很大，因此加工出来的折线与所需圆弧的误差较大。 若步长缩小，则误差也跟着缩小，实际加工时，进给步长一般为1微米，故实际误差时很小的。 ②计算步骤 由上述可以看出，拖板每进给一步都要完成四个工作节拍。 偏差判别：判别偏差符号，确定加工点是在要求图形外还是在图形内。 工作台进给：根据偏差情况，确定控制X坐标(或Y坐标)进给一步，使加工点向规定的图形靠拢，以缩小偏差。 偏差计算：计算进给一步后加工点与要求图形的新偏差，作为下一步偏差判别的依据。 终点判断：判定是否到达终点，如果未达到终点，继续插补，如果以到达终点，停止插补。 计算步骤的框图如下所示： 图2－2 逐点比较法插补计算步骤 ③插补运算公式 插补运算公式表 四、实验内容及步骤 应用VB设计逐点比较法的插补运算程序，在计算机屏幕上画出轨迹图。 1 程序界面 采用图形显示方式，动态的显示出直线和圆弧的插补过程。

逐点比较法直线插补圆弧插补实例

逐点比较法直线插补 （1）偏差函数构造 对于第一象限直线OA上任一点(X,Y):X/Y = Xe/Ye 若刀具加工点为Pi（Xi，Yi），则该点的偏差函数Fi可表示为： 若Fi= 0，表示加工点位于直线上； 若Fi> 0，表示加工点位于直线上方； 若Fi< 0，表示加工点位于直线下方。 （2）偏差函数字的递推计算 采用偏差函数的递推式（迭代式）：既由前一点计算后一点 Fi =Yi Xe -XiYe 若Fi>=0，规定向+X 方向走一步 Xi+1 = Xi +1 Fi+1 = XeYi –Ye(Xi +1)=Fi –Ye 若Fi<0，规定+Y 方向走一步，则有 Yi+1 = Yi +1 Fi+1 = Xe(Yi +1)-YeXi =Fi +Xe （3）终点判别 直线插补的终点判别可采用三种方法。 1）判断插补或进给的总步数：2）分别判断各坐标轴的进给步数；3）仅判断进给步数较多的坐标轴的进给步数。 （4）例 对于第一象限直线OA，终点坐标Xe=6 ,Ye=4，插补从直线起点O开始，故F0=0 。终点判别是判断进给总步数N=6+4=10，将其存入终点判别计数器中，每进给一步减1，若N=0，则停止插补。

逐点比较法圆弧插补（1）偏差函数构造 任意加工点Pi（Xi，Yi），偏差函数Fi可表示为 若Fi=0，表示加工点位于圆上；

若Fi >0，表示加工点位于圆外； 若Fi <0，表示加工点位于圆内 （2）偏差函数的递推计算 1） 逆圆插补 若F ≥0，规定向-X 方向走一步 若Fi<0，规定向+Y 方向走一步 2） 顺圆插补 若Fi ≥0，规定向-Y 方向走一步 若Fi<0，规定向+y 方向走一步 （3）终点判别 1）判断插补或进给的总步数： 2）分别判断各坐标轴的进给步数： （4）例 对于第一象限圆弧AB ，起点A （4，0），终点B （0，4） ???+-=-+-=-=++12)1(122211i i i i i i i X F R Y X F X X ???++=-++=+=++12)1(122211i i i i i i i Y F R Y X F Y Y ???+-=--+=-=++12)1(122211i i i i i i i Y F R Y X F Y Y ???++=-++=+=++12)1(122211i i i i i i i X F R Y X F X X b a b a Y Y X X N -+-=b a x X X N -= b a y Y Y N -=

电路实验报告1--叠加原理

电路实验报告1-叠加原理的验证 所属栏目：电路实验- 实验报告示例发布时间：2010-3-11 实验三叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路, 按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1

3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时，I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。 六、思考题 1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。

基于FPGA的逐点比较圆弧插补算法设计

二○一三届毕业设计 基于FPGA逐点比较圆弧插补算法设计 学院：电子与控制工程学院 专业：电子科学与技术 姓名：…….. 学号：……… 指导教师：…….. 完成时间：2013年5月 二〇一三年五月

摘 要 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 装 ┊ ┊ ┊ ┊ ┊ 订 ┊ ┊ ┊ ┊ ┊ 线 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 摘 要 本课题主要是研究基于VHDL 实现数控系统中的逐点比较圆弧插补，要求圆弧运动过程平滑，在各象限能顺利过渡，并有较小的设计误差，能与运动控制部分很好的集成，实现较高的切割频率。 本课题采用QuartusII 软件来调试程序，并进行波形仿真。主要的工作如下： 1） 理解数控系统中逐点比较圆弧插补算法的原理及其实现方法； 2） 通过硬件描述语言VHDL 在FPGA 上实现上述算法； 3） 完成圆弧插补的仿真与测试。 关键词：VHDL ，FPGA ，逐点比较法，QuartusII

ABSTRACT ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 装 ┊ ┊ ┊ ┊ ┊ 订 ┊ ┊ ┊ ┊ ┊ 线 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ABSTRACT This topic mainly studies based on VHDL realization of point by point comparison circular arc interpolation in nc system, the movement for arc process smooth, in each quadrant can smooth transition, and a relatively small design error, can very good integration with motion control part, realize the high frequency of cutting. This subject adopts software QuartusII to debug program and waveform simulation. The main work is as follows: 1. Understand CNC system the principle of point by point comparison in circular arc interpolation algorithm and its realization method 2. Through the hardware description language VHDL FPGA to realize the above algorithms. 3. Finish arc interpolation of simulation and test KEY WORDS : VHDL, FPGA, point-by-point comparison, QUARTUS II

叠加原理 实验报告范文(含数据处理)

创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 叠加原理实验报告范文 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路,按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1

3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时， I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。

逐点比较法直线插补圆弧插补实例

逐点比较法直线插补（1）偏差函数构造 对于第一象限直线OA上任一点(X,Y):X/Y=Xe/Ye 若刀具加工点为Pi（Xi，Yi），则该点的偏差函数F i 可表示 为 ： 若Fi=0，表示加工点位于直线上； 若Fi>0，表示加工点位于直线上方； 若Fi<0，表示加工点位于直线下方。 （2）偏差函数字的递推计算 采用偏差函数的递推式（迭代式）：既由前一点计算后一点 Fi=YiXe-XiYe 若Fi>=0，规定向+X 方向走一步 Xi+1=Xi+1 Fi+1=XeYi–Ye(Xi+1)=Fi–Ye 若Fi<0，规定+Y方向走一步，则有 Yi+1=Yi+1 Fi+1=Xe(Yi+1)-YeXi=Fi+Xe （3）终点判别 直线插补的终点判别可采用三种方法。 1）判断插补或进给的总步数：2）分别判断各坐标轴的进给步数；3）仅判断进给步数较多的坐标轴的进给步数。（4）例 对于第一象限直线OA，终点坐标Xe=6,Ye=4，插补从直线起点O开始，故F0=0。终点判别是判断进给总步数 N=6+4=10，将其存入终点判别计数器中，每进给一步减1，若N=0，则停止插补。

逐点比较法圆弧插补 （1）偏差函数构造 任意加工点Pi（Xi，Yi），偏差函数Fi可表示为若Fi=0，表示加工点位于圆上； 若Fi>0，表示加工点位于圆外； 若Fi<0，表示加工点位于圆内 （2）偏差函数的递推计算 1）逆圆插补 若F≥0，规定向-X方向走一步 X i1X i1 F i1(X i1)2Y i 2R2F i2X i1 若Fi<0，规定向+Y方向走一步 Y i1Y i1 F i1X i2(Y i1)2R2F i2Y i1

电路基础实验报告

基尔霍夫定律和叠加定理的验证 组长：曹波组员：袁怡潘依林王群梁泽宇郑勋 一、实验目的 通过本次实验验证基尔霍夫电流定律和电压定律加深对“节点电流代数和”及“回路电压代数和”的概念的理解；通过实验验证叠加定理，加深对线性电路中可加性的认识。 二、实验原理 ①基尔霍夫节点电流定律[KCL]：在集总电路中，任何时刻，对任一结点，所有流出结点的支路电流的代数和恒等于0。 ②基尔霍夫回路电压定律[KVL]:在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于0。 ③叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加。 三、实验准备 ①仪器准备 1.0～30V可调直流稳压电源 2.±15V直流稳压电源 3.200mA可调恒流源 4.电阻 5.交直流电压电流表 6.实验电路板 7.导线

②实验电路图设计简图 四、实验步骤及内容 1、启动仪器总电源，连通整个电路，分别用导线给电路中加上直流电压U1=15v，U2=10v。 2、先大致计算好电路中的电流和电压，同时调好各电表量程。 3、依次用直流电压表测出电阻电压U AB、U BE、U ED，并记录好电压表读数。 4、再换用电流表分别测出支路电流I1、I2、I3，并记录好电流读数。 5、然后断开电压U2，用直流电压表测出电阻电压U、BE，用电流表分别测出支路电流I、1并记录好电压表读数。 6、然后断开电压U1，接通电压U2，用直流电压表测出电阻电压U、、BE，用电流表分别测出支路电流I、、1并记录好电压表读数。 7、实验完毕，将各器材整理并收拾好，放回原处。 实验过程辑录 图1 测出U AB= 图2 测出电压U BE=

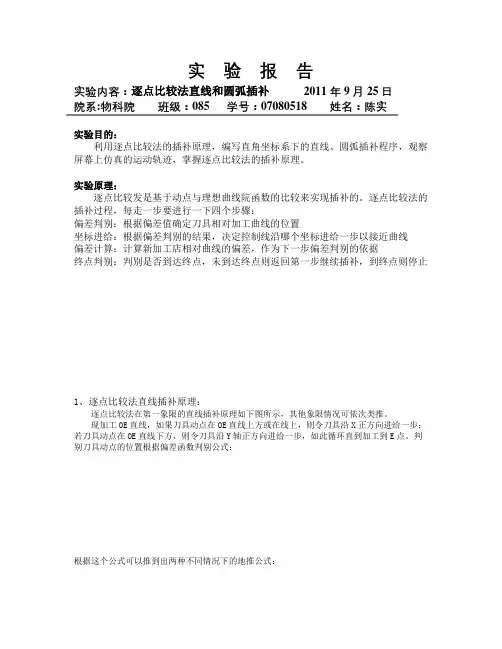

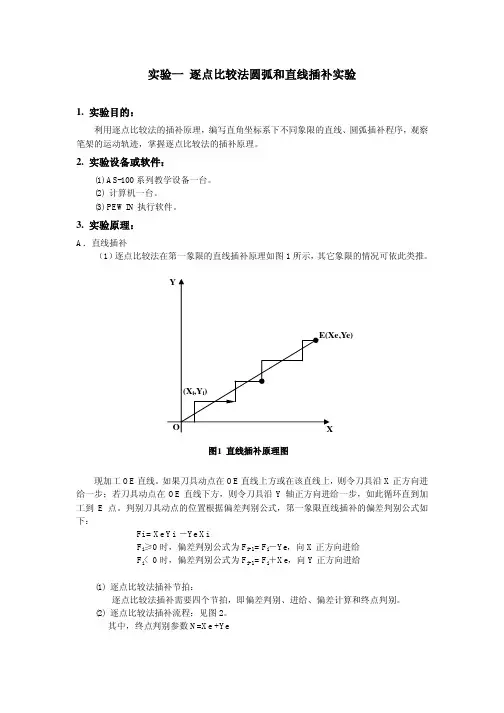

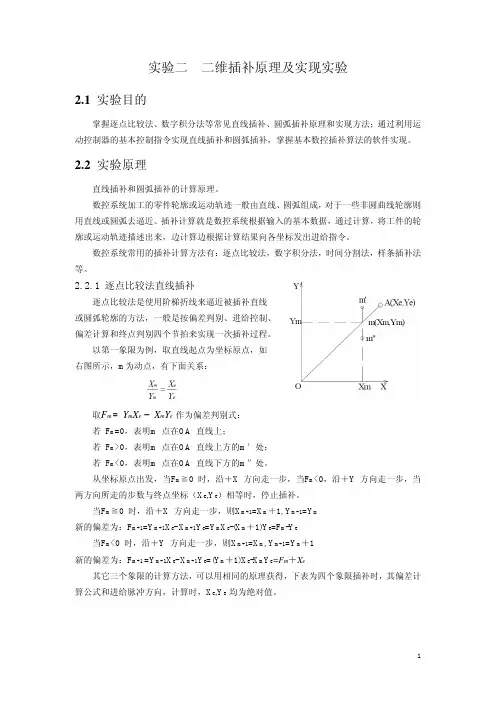

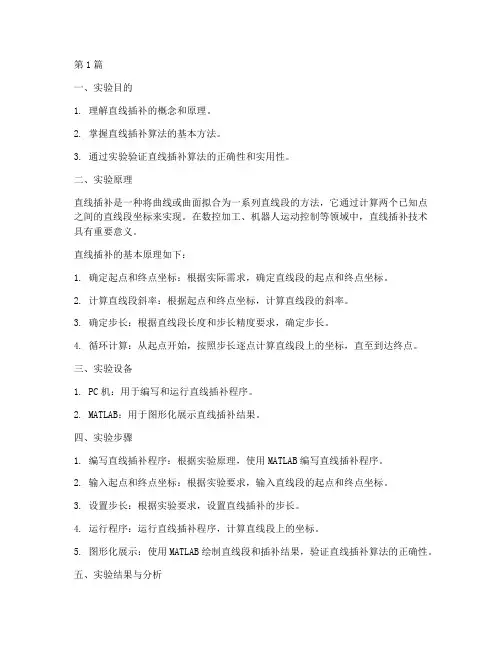

逐点比较法插补实验报告
