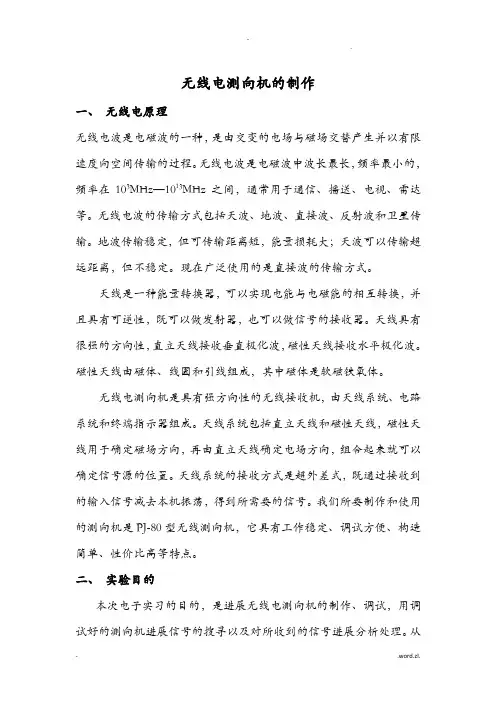

无线电测向机的制作
一、无线电原理
时间：9月3日上午9:00—11:30
无线电波是电磁波的一种，是由交变的电场与磁场交替产生并以有限速度向空间传输的过程。无线电波是电磁波中波长最长，频率最小的，频率在103MHz—1013MHz之间，通常用于通信、广播、电视、雷达等。无线电波的传输方式包括天波、地波、直接波、反射波和卫星传输。地波传输稳定，但可传输距离短，能量损耗大；天波可以传输超远距离，但不稳定。现在广泛使用的是直接波的传输方式。
天线是一种能量转换器，可以实现电能与电磁能的相互转换，并且具有可逆性，既可以做发射器，也可以做信号的接收器。天线具有很强的方向性，直立天线接收垂直极化波，磁性天线接收水平极化波。磁性天线由磁体、线圈和引线组成，其中磁体是软磁铁氧体。
无线电测向机是具有强方向性的无线接收机，由天线系统、电路系统和终端指示器组成。天线系统包括直立天线和磁性天线，磁性天线用于确定磁场方向，再由直立天线确定电场方向，组合起来就可以确定信号源的位置。天线系统的接收方式是超外差式，既通过接收到的输入信号减去本机振荡，得到所需要的信号。我们所要制作和使用的测向机是PJ-80型无线测向机，它具有工作稳定、调试方便、结构简单、性价比高等特点。
二、实验目的
本次电子实习的目的，是进行无线电测向机的制作、调试，用调
试好的测向机进行信号的搜寻以及对所收到的信号进行分析处理。从中掌握测向机的基本制作和调试过程，并感受实地侧向的过程。
三、焊接过程
时间：9月3日下午2:00—3:45，9月4日上午9:00—10:00

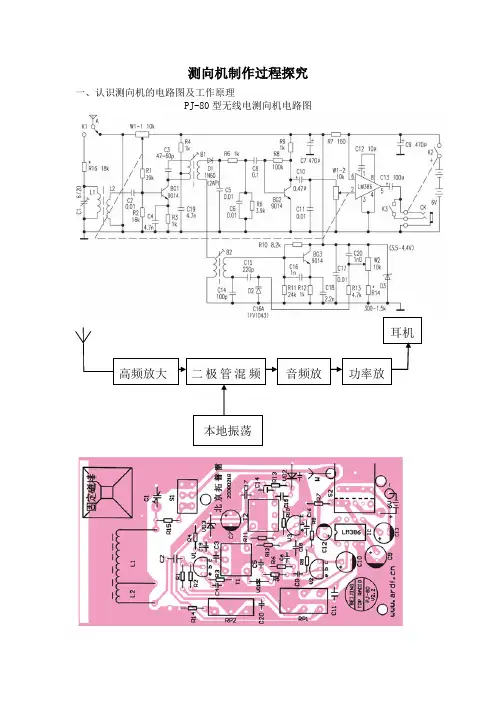

在电路板的焊接之前，首先要了解电路的工作原理。电路包括高频放大电路、差拍检波电路、可调差拍振荡电路、低频放大电路、功放芯片以及天线和耳机七部分组成。耳机作为终端指示器，振荡电路则是在做信号“减法”的时候十分关键的一步。电路中，三个三极管的作用也十分重要，是保证电路正常运行的关键。电路的核心是芯片LM386。
焊接中也有许多需要注意的问题。首先，应该将烙铁先接触焊盘，然后放上焊锡，焊锡的用量不能太多，会造成焊锡的浪费，也不能太少，会造成虚焊，虚焊将对以后的调试过程带来很大的麻烦。要先取下焊锡，再放开烙铁。标准的焊接形状应该是光亮的圆锥形。
正式开始焊接时，首先要对对应的电阻进行测量，确定阻值是否正确，再将其焊接在电路板的对应位置。刚开始焊接有一些不适应，经过一段时间渐渐进入了状态。我们先将所有的电阻焊在了电路板上，之后又完成了部分电容的焊接。在焊二极管的时候要格外小心，黑色的部分对应二极管的负极，因为二极管是有方向性的，如果焊反，电路将无法导通。三个二极管外形极其相似，如果不注意，很容易搞错位置，这样电路也是无法工作的。然后，我们两个人配合，从之前已经焊接好的电路板上取下我们所需要的对应元件（电容），重新焊接在我们自己的电路板上。焊接的整个过程比较顺利，很快我们就将所
有的元件都焊接完毕，经过老师的检查，合格后就可以进入下一阶段的调试了。
四、调试
时间：9月4日上午10:00—下午4:00
调试阶段可以说是整个实习过程中最耗费时间的阶段，老师开放了一个电台，我们要通过对双绕组变压器T2的调节，搜寻到电台，再调节T1找到接收信号的极值点。
首先，我们将焊接好的电路板接到测向机机壳中，装好电池，然后要对四个静态工作点——VD3、R3、R9、R12两端的电压进行测量，达到标准范围才可以进行进一步调试。测量过程中，首先由于电池电量的问题，VD3两端的电压一直偏小，为2.87V左右，达不到规定的3.5V—4.4V。更换了电池之后，电池电压在5.9V左右，测量到的静态工作点电压如下表：
VD3、R9、R12两端的电压均在标准范围内，但R3两端的电压一直很小，而且有时甚至为零。检查了焊接点以后也并未发现问题，于是我去向老师请教。老师让我测量了R7两端电压，以及三极管V1三个引脚的电压，进过测量，R7电压为0.53V，V1三个引脚的电压分别为e：0.0V，b：0.03V，c：4.17V。可是测量之后仍然没有发现问题的所在。
之后，我尝试调整了一下R3的焊接，然后又对T2进行了调节，
终于听到了电台的滴滴声，但是杂音很大，而且信号很不稳定，时有时无。在拆卸直立天线的时候，由于螺丝刀不小心碰到了R7一端的引脚，引起了短路，导致R7发热。最终，也没能自己调试好，只能去请教老师。老师帮我做了细致的检查，而且还重新焊接了几处引脚，可仍然没有修好。最后，由于不明原因，我的无线电测向机没有能够正常的接收信号，所以之后的实验只能使用备用机完成。
五、整机测试
时间：9月5日上午9:00—11:30
完成了调试工作就要进行测向机的整机测试了。我们要使用信号发生器和示波器来完成对测向机性能的测试。首先要调节信号发生器的频率和幅度，先将幅度定为100μV，在不同的频率下调节测向机的RP2旋钮，直到听到清晰悦耳的声音后，观察不同频率下接收到的信号的图像和幅值并记录。之后，需要测试测向机的灵敏度。将信号的幅度定为10μV，然后再测试不同频率的信号，观察测向机接收到信号的强弱，从而测试测向机的灵敏度。
测试结果记录如下表：
表１：幅度为100μV时
表2：幅度为10μV时
统计表如下：
经过对数据结果的分析发现，频率在3.52MHz 时，所接收到的信号幅值最大，不同频率的幅值基本符合正态分布，而在频率3.45MHz 和3.65MHz 时，收到信号的幅值较小，这与之前的理论结果是一致的。
2831535236435530524818214913510785.9650
50
100
150
200
250
300
350
400
3.4 3.45 3.5 3.55 3.6 3.65 3.7100μV 时不同频率信号对应幅值
频率（MHz ）
在测向机灵敏度的测试中，所得数据的值相对较小，测向机收听到的声音也比较微弱，说明我们制作的测向机的灵敏度并不是很高，遇到较低幅度的信号时，接收效果不是十分理想。在得到的三个数据中，3.50MHz时信号幅值最大，之后两个频率下幅值递减。并且在观察示波器时，信号图像也不是很稳定，有一定的波动，说明测向机的性能还不是很好，接收信号的稳定性不强。
通过今天的整机参数的测试，我们对自己的测向机性能有了初步的认识，了解到了测向机的一些不足。
六、外训
时间：9月6日上午9:00—10:00
完成了无线电测向机的调试和性能测定，就要开始实地的演练了。老师将一个电台放在室外的某个地方，我们则需要通过测向机的指示，判断出电台的方向，从而确定出电台的具体位置，最终找到电台。
外训时，要将测向机直立放置，让无线电波通过磁性天线的横截面，找到信号最强的方向，之后要按下“单向”按钮，利用直立天线接收到的电场信号，确定信号源是在所处位置的正前方还是正后方，信号加强的则是正前方，减弱的则是正后方。最终就可以准确的确定信号的方位，从而找到电台。
外训中我使用的仍然是备用机，所以接收到的信号非常清晰，在距离信号源十米以外仍然可以听见很清晰的滴滴声，并且发现在正对电台的方向，信号非常强，而稍微转过一个小角度后，就可以感觉到信号有所减弱，这样就可以很精确的定位电台的位置。不过加入直立天线后，效果并不是十分明显，信号没有明显的增强或减弱。
今天的外训是为了明天的实地搜索做准备，先调试好，熟悉户外的环境，明天就可以顺利的找到电台。
七、电台搜寻
时间：9月7日上午9:00—10:30
经过了四天的焊接制作、调试、整机测试以及外训，终于进入了本次电子实习的最后阶段——实地电台搜寻。首先由老师将四个不同频率的电台藏在校园的某个角落，然后我们通过使用自己制作的无线电测向机调节频率，在十分钟内找到对应的电台，并且用电台处的打卡机在老师发给我们的纸片上打孔记录。
开始搜索第一个电台，我们听到的是“哒哒哒哒哒”的声音，在原地改变不同方向，确定声音最大的方向，然后根据直立天线的指示，判断出正对的方向后，就向该方向跑去。很快，便找到了第一个电台，位置在物理实验中心前的石凳下。打卡后，改变测向机的频率，开始寻找下一个电台。这次的声音是“滴滴滴滴滴”，方向大概在理教的前方，竹林的方向。可是来到竹林，明明听到的声音很响亮，可是却找不到电台。这时，我发现电台藏在很隐蔽的竹林中，加上电台放在迷彩的包里，真的很难分辨，也不得不佩服老师藏电台的高明。又成功的找到一个电台以后，我们的兴趣更加浓厚了，决定把剩下的两个电台也一起找到。
可是很快我们发现，剩下的两个电台信号比之前的要弱，而且一直受到第一的电台的干扰，很难确定具体的方位，而且十分钟的搜索时间已经到了，我们只能把打卡的纸条交给老师。但是不甘心的我们还是决定把剩下的两个台都找到。绕着操场奔跑寻找电台的过程真的
充满了乐趣，探索的兴奋，寻找的刺激，让我们真正感受到了实践的快乐。在操场上军训的学弟学妹们都向我们投来好奇的目光。虽然到最后我都没能找到最后两个台，但是却收获了快乐。
就在这样快乐的“寻宝”中，我们为期五天的无线电测向机电子实习画上了完美的句号。期间虽然有困难，有失落，但更多的是快乐与收获。
八、总结与感想
经过五天的电子实习，我们学习了无线电波原理，无线电测向机的基本原理，以及无线电测向机的制作，自己亲手焊接电路板，调试机器，并且做了整机性能的测试，最后还用自己做的测向机实际寻找了电台。在这个过程中，我们遇到了很多预想不到的困难，原本认为很简单的焊接，也出现了很多小问题，调试过程更是一项考验耐心与技术的任务。但是，我们还是从中找到了很多乐趣，也学习到许多知识与技能。尤其是当我们拿着自己的测向机找到了电台的时候，那种喜悦之情是无法言喻的。实践是最好的老师，它教会我们的不仅是书本上的知识，还有许多书本上学习不到的东西，它还可以让我们明白许多深刻的道理，在快乐中学习与成长。
通过亲自体验整个过程，我们明白了任何一个看似简单的过程，都可能出现许多未知的问题，任何一个微小的细节，都可以决定结果的成败。只有耐心、细心与信心，才能做出最好的成品。这次电子实习，既提高了我们的动手能力，又让我们学到许多电学方面的知识，不仅为以后的学习奠定了基础，也给我们上了生动的一课。
希望今后还可以多参加这样的电子工艺实习，让我们有更多的机会，可以自己动手完成一项仪器的制作，并且用自己做的仪器进行测量与演练，这样既可以学习到理论知识，又可以从中发现许多乐趣，寓教于乐，学习效果一定会大大提高。
最后，也要特别感谢我们的老师，为我们耐心解答焊接和调试中的各种问题，为了给我们修好电路板的问题，连午饭都没有吃，水也没有喝一口，甚至还留在学校里很晚都不能回家，真的非常感动。谢谢老师的付出，老师您辛苦了。
九、小建议
对这次的无线电测向机的电子实习，我还有一些小建议，希望可以让以后的实习课程更加生动，可以让同学们有更大的兴趣，让大家更加积极的参与到实践的过程中去，也可以学习到更多。
首先，在同学们完成焊接以后，可以给同学们提供示波器，让他们可以自己坚持振荡电路是否振荡，从而检查出一些焊接上的问题，而不用都去寻找老师，这样可以提高工作效率，也可以帮老师减少工作量。
其次，可以对测向机本身做一些改进。如加上指示灯，来判断信号的强弱级别。或者安装方向指针，在发现多个信号源的时候，可以分别指出不同信号源的位置，实现同时寻找多个电台的目的，可以提高寻找电台的效率，又不会因为多个电台而相互干扰。这在实地搜寻电台的时候会比较有用。
最后，可以找出一天时间，开展一次类似定向越野的比赛，让同
学们用自己制作的测向机，在一个比较开阔的场地来比赛寻找信号源，比出谁找到电台用的时间短，谁的测向机定位最准确。
我想，经过这样一些改进之后，无线电测向机的电子实践课一定会更加吸引人，让大家更好的了解这项技术，也可以对自己所学习的专业，有更加实际与深刻的体会。
最后，希望电子实习的课程能够越来越丰富，越来越有趣味，让它不仅仅是一门课程，更是一次吸引人的活动。而电子实习也将成为我们大学生活中一段美好的记忆。
