综合布线期末试卷(A)
综合布线期末试卷（a）答卷
一、填空题（40分）
1．综合布线系统使用模块化结构，整个系统被分为7个子系统：工作区子系统、管
理间子系统、水平子
系统、垂直子系统、设备间子系统、进线间子系统和建筑群子系统，各组成部分构成
一个有机的整体。2．工作区子系统又称为服务区子系统，它是由信息插座至终端设备的
连接器件组成的。
3．水平干线子系统也称为水平子系统，其设计范围从工作区的信息插座一直至管理
间子系统的配线架。
4．综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用双绞
线和光缆混合布线。（综合布线的三种类型：基本型、增强型、综合型）5．电缆测试一
般可分为两个部分物理链路和性能指标。
6．频宽就是指信道能传送的信号的频率宽度，也就是可以传输信号的最低频率与最
高频率之差。
7．双绞线电缆的每一条线都有色标，以易于区分和连接。一条4对电缆有四种本色：绿、橙、蓝和棕。8．按传输点模数，光纤可以分为单模和多模。
9．两端rj-45水晶头中的线序排序完全相同的跳线称作直通线，适用于于计算机至
网络设备的相连接。10.交叉线在制作时两端rj-45水晶头中的第1、3线和第2、6线应
付阳入。即为两端rj-45水晶头制作时，一端使用tia/eia-568-a标准，另一端使用
tia/eia-568-b标准。
11．在综合布线系统中，安装在工作区墙壁上的信息插座应该距离地面30cm以上，
每个工作区配置1个电源插座，信息插座和电源插座应保持20cm的距离
13．招标的程序包含6个步骤，分别就是招标提出申请、公布招标公告或投标邀请书、招标、评标、定标和签订合同。
14．设备间是一个安放有共同通信装置的场所，是通信设施、配线设备所在地，也是
线路管理的集中点。
二．选择题答案有可能不只一个（20）
1．_______在两个节点间传输有一条通路，点和点之间可以进行双向的传输，既可正
方向，也可反方向，但是一次传输只能有一个方向。
a.单工通信方式
b.半双工通信方式
c.全双工通信方式
d.以上答案都不对
2．在光纤通信系统中，_______的主要功能是负责接收从光纤上传输的光信号，并将
它转变成电信号，经解码后再作相应处理。
a.光源
b.光发送机
c.光纤
d.光收机
3．_______用于埋设在开挖的电信沟内，埋设完毕即填土掩埋。这种光缆外部有钢带
或钢丝的铠装，直接埋设在地下，要求有抵抗外界机械损伤的性能和防止土壤腐蚀的性能，并且具有非常好的防水性能。a.室内光缆b.直埋式光缆c.管道式光缆d.架空式光缆
4．信息插座在综合布线子系统中主要用于连接_____________。a．工作区子系统与水平
干线子系统b．水平干线子系统与管理子系统c．工作区子系统与管理子系统d．管理子系统与垂直干线子系统
5．布线系统的工作区，如果采用4对非屏蔽双绞线做为传输介质，则信息插座与计
算机终端设备的距离维持在______________以内。
a．2mb．90mc．5md．100m
6．一个信息插座至管理间都用水平线缆相连接，从管理间出的每一根4对双绞线都
无法少于______________。
a．80mb．500mc．90md．100m
7．建筑物中存有两大类型的地下通道，即为封闭型和开放型。以下地下通道中无法
用以铺设横向干线的就是______________。（铺设横向干线的三种方式:电缆孔、管道、
电缆竖井）a.电缆竖井b.电梯地下通道（存有阻碍）c.通风地下通道（有利通风）d．电
缆孔
8．建筑物之间通常有地下通道，大多是供暖供水的，利用这些通道来敷设电缆不仅
成本低，而且可利用原有的安全设施，采用这种方法的布线方法叫做______________。
a.架空电缆布线b．直埋电缆布线c.管道内电缆布线d．隧道内电缆布线
9．_____________也为内嵌式插座，大多为铜制，而且具有防水的功能，可以根据实
际需要随时打开适用，主要适用于地面或架空地板。
a.墙上型插座
b.桌面型插座
c.地上型插座d．切换插座10.光纤配线架做为光缆线路
的终端设备，其具备的基本功能存有_____________。a．紧固功能b．填弹功能c．调配
功能d．存储功能
三．简答（40）
1．（10分后）双绞线序排序的标准存有两个，即tia/eia-568-a标准和tia/eia-
568-b标准。tia/eia-568-b标准叙述的线序从左到右分别就是什么？
tia/eia-568-a标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。tia/eia-568-b 标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2．（10分后）存有2个4层高的大楼，每一层都存有一个配线间，试画出来综合布线的网络结构图，并且标明综合布线有关子系统。
3．（10分）若大楼内有100个信息点，水平布线系统到信息点的最长距离为70m,最短距离为30m,那么工作区子系统和水平布线子系统需要购买多少水晶头、信息模块和双绞线？（写出计算过程）
4.(10分后)在布线施工前须要展开哪些准备工作工作？
广州现代信息工程职业技术学院继续教育学院试卷（A 卷） 课程 综合布线 开课班级 通讯网络应用1 、2班 年级 2011级 班级 学号 学生姓名 考试教室 本试卷共 页，满分 100 分；考试时间： 90 分钟；考试方式：考试（查） 一、单项选择题（本大题共20小题，每小题1.5分，共30分） 1、综合布线系统中直接与用户终端设备相连的子系统是（ ）。 A 、工作区子系统 B 、配线子系统 C 、干线子系统 D 、管理子系统 2、综合布线系统中安装有线路管理器件及各种公共设备、实现对整个系统集中管理的区域属于（ ）。 A 、管理子系统 B 、干线子系统 C 、设备间子系统 D 、建筑群子系统 3、综合布线系统中用于连接两幢建筑物的子系统是（ ）. A 、管理子系统 B 、干线子系统 C 、设备间子系统 D 、建筑群子系统 4、综合布线系统中用于连接楼层配线间和设备间的子系统是（ ）。 A 、管理子系统 B 、干线子系统 C 、工作区子系统 D 、配线子系统 5、综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是（ ）。 A 、管理子系统 B 、干线子系统 C 、工作区子系统 D 、配线子系统 6、工作区安装在墙面上的信息插座，一般要求距离地面( )cm 以上。 Ａ、20 B 、30 C 、40 D 、50 7、配线子系统中有线电视系统应使用的电缆是（ ）。 A 、5类非屏蔽双绞线电缆 B 、3类非屏蔽双绞线电缆 C 、75欧姆同轴电缆 D 、5类屏蔽双绞线电缆 ------------------------------------------------------------------------- ------------------------------------------------------------------------- ----------- -装-----------------订-----------------线-------------------内-------------------不---------------------要-----------------------答-------------------题
xxx学校 网络综合布线技术期末试卷 A卷答案 班级：姓名： 一、单项选择题（每题2分，共20题，总分40分） 1、智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是 建筑艺术与 ( C ) 相结合的产物。 A、计算机技术 B、科学技术 C、信息技术 D、通信技术 2、我国标准《智能建筑设计标准》 (GB/T50314-2000) 是规范建筑智能化工程设计的准则。其中对智能办公楼、智能小区等大体上分为 5 部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、 ( B ) 、建筑智能化系统集成。 A、系统集成中心 B、综合布线系统 C、通信自动化系统 D、办公自动化系统 3、双绞线一般以箱为单位订购,每箱双绞线长度为( D )米。 A、285 B、1000 C、600 D、305 4、5类双绞线缆能支持( D )以下的信息传输。 A、20MHz B、50MHz C、80MHz D、100MHz 5、光纤的选择原则主要有两条( A )。 A、传输距离和容量 B、传输速度和容量 C、传输频率和容量 D、传输距离和速度 6、完整的综合布线系统由（ B ）个子系统组成。 A、6 B、7 C、8 D、 9 7、以下，哪一个不是综合布线系统的设计等级（ A ）。 A、无线型综合布线系统 B、基本型综合布线系统 C、增强型综合布线系统 D、综合型综合布线系统 8、下列说法正确的是（ A ）。 A、双绞线分为屏蔽双绞线和非屏蔽双绞线两种 B、同轴电缆只能用于传输数字信号 C、光纤可以以任意角度弯曲 D、红外线不能用于传输数据 9、综合布线的标准中，属于中国的标准是 ( B )。 A、TIA/EIA568 B、GB/T50311-2007 C、EN50173 D、ISO/IEC1l801 10、TIA/EIA 标准规定的 6 类综合布线系统中最大带宽为 ( B )。 A、100MHz B、250MHz C、200MHz D、600MHz 11、GB50311—2007《综合布线系统工程设计规范》中，将综合布线系统分为（ C ） 子系统。
综合布线期末试卷(A) 综合布线期末试卷（a）答卷 一、填空题（40分） 1．综合布线系统使用模块化结构，整个系统被分为7个子系统：工作区子系统、管 理间子系统、水平子 系统、垂直子系统、设备间子系统、进线间子系统和建筑群子系统，各组成部分构成 一个有机的整体。2．工作区子系统又称为服务区子系统，它是由信息插座至终端设备的 连接器件组成的。 3．水平干线子系统也称为水平子系统，其设计范围从工作区的信息插座一直至管理 间子系统的配线架。 4．综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用双绞 线和光缆混合布线。（综合布线的三种类型：基本型、增强型、综合型）5．电缆测试一 般可分为两个部分物理链路和性能指标。 6．频宽就是指信道能传送的信号的频率宽度，也就是可以传输信号的最低频率与最 高频率之差。 7．双绞线电缆的每一条线都有色标，以易于区分和连接。一条4对电缆有四种本色：绿、橙、蓝和棕。8．按传输点模数，光纤可以分为单模和多模。 9．两端rj-45水晶头中的线序排序完全相同的跳线称作直通线，适用于于计算机至 网络设备的相连接。10.交叉线在制作时两端rj-45水晶头中的第1、3线和第2、6线应 付阳入。即为两端rj-45水晶头制作时，一端使用tia/eia-568-a标准，另一端使用 tia/eia-568-b标准。 11．在综合布线系统中，安装在工作区墙壁上的信息插座应该距离地面30cm以上， 每个工作区配置1个电源插座，信息插座和电源插座应保持20cm的距离 13．招标的程序包含6个步骤，分别就是招标提出申请、公布招标公告或投标邀请书、招标、评标、定标和签订合同。 14．设备间是一个安放有共同通信装置的场所，是通信设施、配线设备所在地，也是 线路管理的集中点。 二．选择题答案有可能不只一个（20） 1．_______在两个节点间传输有一条通路，点和点之间可以进行双向的传输，既可正 方向，也可反方向，但是一次传输只能有一个方向。
《综合布线》期末复习题 一、选择题 1．以下（）不属于智能建筑中的信息设施系统。 A．智能卡应用系统B．电话交换系统 C．信息网络系统D．综合布线系统 2．在下列传输介质中，哪种传输介质的搞电磁干扰性最好？( ) A.双绞线 B.同轴电缆 C.光纤 D.无线介质 3．从建筑群设备间到工作区，综合布线系统正确的顺序是（B ）。 A．CD—FD—BD—TO—CP—TE B．CD—BD—FD—CP—TO—TE C．BD—CD—FD—TO—CP—TE D．BD—CD—FD—CP—TO—TE 4．下面关于综合布线组成叙述正确的是（）。 A．建筑群必须有一个建筑群设备间B．建筑物的每个楼层都需设置楼层电信间C．建筑物设备间需与进线间分开D．每台计算机终端都需独立设置为工作区 5．5e类综合布线系统对应的综合布线分级是（）。 A．C级B．D级 C．E级D．F级 6．5类双绞线的最高传输速率为( )。 A．100Mbits B．155Mbits C．250Mbits D．600Mbits 7．目前执行的综合布线系统设计国家标准是（）。 A．ISO/IEC 11801:2002 B．GB 50312—2007 C．GB 50311—2007 D．GB/T 50314—2006 8．在网络综合布线中，工作区子系统的常用传输缆线是( )。 A.单模光纤 B.5类UTP C.同轴电缆 D.多模光纤 9．下列哪项不属于水平子系统的设计内容。( ) A．布线路由设计B．管槽设计 C．设备安装、调试D．线缆类型选择、布线材料计算 10．信息插座在综合布线系统中主要用于连接（）。 A.工作区与水平子系统 B.水平子系统与管理子系统 C.工作区与管理子系统 D.管理子系统与垂直子系统 11．6A类综合布线系统频率带宽是（）？
第1页，共4页 第2页，共4页 一、填空(请将答案的填在题中的横线处。每空1分，共55分)。 1、.综合布线系统由7个子系统组成_________、_________、_________、_________、_________、___________、___________。 2、水平子系统信道的最大长度不应大于 。其中水平缆线长度不大于 一端工作区设备连接跳线不大于 另一端管理间(电信间)的跳线不大于 。 3、网络拓扑结构有_________、_________、_________、_________、_________、___________ 几种类型。 4、住宅楼增加网络布线常见的做法是,将机柜安装在每个单元的中间楼层,然后墙面安装 到每户入户门上方的墙面固定插座。 5、信息插座与计算机设备的距离应保持在____________范围内。 6、安装在墙面或柱子上的信息插座的底部离地面的高度为___________。 7、网络信息插座底盒按照材料组成一般分为_________________和____________按照安装方式一般分为按照配套面板规格分为__________、__________________。 8、配线间以 为主要设备,是端接 和 缆线的场所。 9 、__________子系统的布线施工是综合布线系统中工作量最大的工作。 10、当工作区为开放式大密度办公环境时,水平子系统宜采用 布线方法,即从楼层配线设备(FD)上将多对数电缆布至办公区域,根据实际情况采用合适的布线方法,也可通过 将线引至信息点(TO ）。 11、信息点应为标准的 插座,并与线缆类别相对应;多模光纤插座宜采用 形式,单模光纤插座宜采用 形式。 12、我国的综合布线系统国家标准主要有两个 ____和 。 13、缆线布放在管与线槽内的管径与截面利用率,应根据不同类型的缆线做不同的选择。管内穿放大对数电缆或4芯以上光缆时,直线管路的管径利用率应为 。 14、在综合布线系统中,每个楼层一般宜至少设置 个配线间。如果每层信息点数量较少,且水平缆线长度不大于90m 情况下,可 15、双绞线按电气性能可分为___________、___________、__________等类型。是否有屏蔽层可分为_____________、______________两种类型。 16、信息插座是工作区的终端与______________连接的接口。 17、110系列配线架可用于 R45配线架可用于 18、干线电缆可采用 端接,也可采用 端接及__________的方法 19、干线子系统垂直通道穿过楼板时采用 方式,也可采用 、 。 20、计算机网络干线线对容量计算原则是:电缆干线按24个信息插座配 __________对绞线,每个交换机或交换机群配 对绞线:光缆干线按每48个信息插座配 光纤。 21、为了方便敷设电缆线和电源线,设备间的地面最好采用 。 二、问答题（共35分）。 1、传统布线的缺点是什么?综合布线系统有哪些优点?（5分） 2、简述工作区子系统的设计流程（10分） 3、配线间有哪些设计原则?（5分） 2019—2020学年第一学期2017级计算机专业《网络综合布线》期末试题 分数 (命题人：张灵刚) 班级： 姓名： ※※※※※※※ 密 ※※※※※※※※※※※ 封 ※※※※ ※※※※※※※※
《综合布线技术》期末考试试卷附答案 一、单选（每小题3分，共30分） 1、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择等级的综合布线系统。 A.基本型综合布线系统 B.增强型综合布线系统 C.综合型综合布线系统 D.以上都可以 2、管理子系统由组成。 A.配线架和标识系统 B.跳线和标识系统 C.信息插座和标识系统 D.配线架和信息插座 3、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个综合布线系统。 A．垂直干线 B．水平 C．建筑群 D．总线间 4、用于端接双绞线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。 A.模块化配线架 B.110配线架 C.110C连接块 D.ODF 5、目前在网络布线方面，主要有两种双绞线布线系统在应用, 即。 A.4类、5类布线系统 B.5类、6类布线系统 C.超5类、6类布线系统 D.4类、6类布线系统 6、光纤连接器在网络工程中最为常用, 其中心是一个陶瓷套管, 外壳呈圆形，紧固方式为卡扣式。 A.ST 型 B.SC型 C.FC 型 D.LC 型 7、是沿链路的信号耦合度量。 A.衰减 B.回波损耗 C.串扰 D.传输延迟 8、下列参数中，不是描述光纤通道传输性能的指标参数。 A.光缆衰减 B.光缆波长窗口参数 C.回波损耗 D.光缆芯数 9、对于新建筑物的配线子系统布线，常采用。 A.蜂窝状地板布线法 B.高架地板布线法 C.护壁板电缆槽道布线法 D.地板槽道布线法 10、超五类电缆的导体线规为。 A.22AWG B.23AWG C.24AWG D.25AWG 二、判断题（每小题2分，共20分） 1、基本型的干线子系统只能用光纤作传输介质。( ) 2、楼层配线架不一定在每一楼层都要设置。( ) 3、在大型的综合布线系统中，一般采用单点管理方式（） 4、通道链路的总衰减是布线电缆的衰减和连接件的衰减之和（）
网络综合布线考试试题及答案 网络综合布线考试试题及答案 一、选择题 1、在网络综合布线中，以下哪种线缆类型是最常用的？ A）CAT 3 B）CAT 5e C）CAT 6 D）CAT 7 答案：B）CAT 5e CAT 5e 是目前最常见的网络线缆类型，支持1000BASE-T 和100BASE-TX 标准。 2、下列哪种接口类型是最常用的网络接口类型？ A）RJ-45 B）SC C）LC D）FC 答案：A）RJ-45 RJ-45 是最常见的网络接口类型，用于连接计算机和网络设备。 3、在网络综合布线中，以下哪种传输介质的传输速度最快？ A）双绞线 B）同轴电缆 C）光纤 D）无线答案：C）光纤光纤传输速度最快，可以达到Gbps 的速度。双绞线和同轴电缆的速度较慢，而无线的速度则受到信号强度和干扰的影响。 4、下列哪种设备可以在不进行网络布线的情况下提供网络连接？ A）交换机 B）路由器 C）中继器 D）集线器答案：D）集线器集线器可以在不进行网络布线的情况下提供网络连接，它通过将多个网络设备连接到单个集线器上来实现网络连接。交换机、路由器和中继器都需要进行网络布线。 5、在网络综合布线中，以下哪种电缆的颜色最常用于水平子系统的
主干线缆？ A）蓝色 B）黄色 C）绿色 D）橙色答案：A）蓝色在网络综合布线中，蓝色电缆最常用于水平子系统的主干线缆。黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。 二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。答案：网络综合布线的基本组成包括七个部分：工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。工作区子系统的作用是将终端设备连接到信息插座上，包括信息插座、跳线、连接器等组件。配线子系统的作用是在工作区子系统和干线子系统之间连接设备，包括水平电缆、配线架、跳线等组件。干线子系统的作用是在不同建筑物之间提供高速数据传输，包括干线电缆、管道、桥架等组件。设备间子系统的作用是提供设备间内的设备连接和管理，包括设备间内的配线架、跳线、连接器等组件。管理子系统的作用是对建筑物内的所有设备进行标识、组织和记录，包括配线架、跳线、标签等组件。建筑群子系统的作用是在不同建筑物之间提供通信连接，包括建筑群之间的电缆、管道、桥架等组件。测试子系统的作用是对综合布线系统进行测试和维护，包括测试设备、测试跳线等组件。 7、请简述双绞线的特点和分类。答案：双绞线是一种常用的网络传输介质，由两根绝缘导线相互缠绕而成。它的特点包括抗干扰能力强、信号传输稳定、价格低廉、安装方便等。根据不同的分类标准，双绞线可以分为多种类型。根据传输速率的不同，双绞线可以分为100Mbps
一、选择题(每小题1分，共30分) 1、现代世界科技发展的一个主要标志是4C技术，下列哪项不属于4C技术。(D D．协同技术 2、综合布线一般采用什么类型的拓扑结构。( D )D．分层星型 3、综合布线系统中直接与用户终端设备相连的子系统是( A ) A．工作区子系统 4、以下标准中，哪项不属于综合布线系统工程常用的标准。( A ) A．日本标准 5、下列关于垂直干线子系统设计的描述，错误的是( D )。D．无论是电缆还是光缆，干线子系统都不受最大布线距离的限制 6、综合布线的标准中，属于中国的标准是( B )。 B．GB／T50311-2000 7、已知某一楼层需要接入200个电话语音点，则端接该楼层电话系统的干线电缆的规格和数量是( C )。 C．1根50对大对数非屏蔽双绞线线 8、屏蔽每对双绞线对的双绞线称为( D ) D．STP 9、信息插座与周边电源插座应保持的距离为( B ) B．20cm 10、放电缆时，对2根4对双绞线的最大牵引力不能大于( A )。A．15kg 11、布线系统的设计等级，增强型系统要求每一个工作区应至少有( B )信息插座。B．2个12、综合布线工程验收的4个阶段中，对隐蔽工程进行验收的是( B B．随工验收阶段 13、已知两栋建筑物之间的布线路由长度是2300米，则应选择（B）来连接两栋楼的以太网交换机 B.单模室外光缆 14、信息插座在综合布线系统 中主要用于连接（A ）。 A.工作区与水平子系统 15、双绞线电缆的长度从配线架 开始到用户插座不可超过 （ D ）m。 D.90 16、双绞线对由两条具有绝缘保 护层的铜芯线按一定密度互相 缠绕在一起组成，缠绕的目的是 ( C )。 Ｃ、降低信号干扰的程度 17、干线子系统的设计范围包 括:( B ) B.信息插座与管理间、配线架之 间的连接电缆 18、基本型综合布线系统是一种 经济有效的布线方案，适用于综 合布线系统配置最低的场合主 要以（ A ）为传输介质。 A．同轴电缆 19、有一个公司，每个工作区需 要安装两个信息插座，并且要求 公司局域网不仅能够支持语音/ 数据的应用，而且应支持图像/ 影像/影视/视频会议等，对于该 公司应选择（ B ）等级的综 合布线系统。B增强型综 合布线系统 20、综合布线系统应采用共用接 地的接地系统，如单独设置接地 体时，接地电阻不应大于 （B ）B4Ω 21、综合布线系统中安装有线路 管理器件及各种公共设备，以实 现对整个系统的集中管理区域 属于（A ） A管理子系统 22、已知某一楼层需要接入50 个计算机网络点，配线架和交换 机之间采用经设备缆线连接方 式，请问该电信间水平测应配备 （ C ）个24口配线架 C5 23、已知某一楼层需要接 入50个计算机网络点，配线架 和交换机之间采用经设备缆线 连接方式，请问该电信间水平测 应配备（ B ）个110A型 配线架B3 24、综合布线系统中用于连接信 息插座与楼层配线间子系统是 （A ） A工作区子系统 25、非屏蔽双绞线电缆用色标来 区分不同的线对，计算机网络系 统中常用的四对双绞线电缆有 四种本色,它们是（C ） C蓝色、橙色、绿色、棕色 26、布线系统的工作区，如果使 用4对非屏蔽双绞线电缆作为传 输介质，则信息插座与计算机终 端设备的距离一般保持在（C） 米以内 C.5m 27、下列参数中，（D）是测试 值越小越好的参数 D.衰减串扰比 28、双绞线电缆如果按照信道链 路模型进行测试，理论长度最大 不能超过（A ） A 90m 29、建筑物中两大类型的通道， 即封闭型和开放性，下列通道中 不能用来敷设垂直干线的是 ( A ) A.通风通道 30、不属于光缆测试的参数是 （ D ）。 D.插入损耗 二、填空题(每空0.5分，共20 分) 1、智能建筑主要由（系统集成 中心）、（综合布 线系统）、楼宇 自动化系统、办公自动化系统和 通信自动化系统5个部分组成。 2、非屏蔽双绞线是综合布线系 统和通信系统中最常用的传输 介质，可用于（语 音）、（数 据）、音频、呼叫系统及楼 宇自动控制系统。 3、5类双绞线线缆的最高频率带 宽为 （100MHZ ），最 高传输速率为 （100Mbit/s ）。 4、双绞线的电气特性参数中， （衰减）是指信 号传输时在一定长度的线缆中 的损耗，是一个信号损失的度 量，（传输延迟） 是指信号从信道的一端到达另 一端所需要的时间。 5、网络传输介质有（双绞 线）、同轴电缆、 （光纤）和无线 传输4种。 6、综合布线器材包括各种规格 的（管线）、（线 槽）、桥架、机柜、 面板与底盒、理线扎带和辅助材 料等。 7、水平子系统工程中，有4种 布线路由方式：（吊顶内敷 设）方式、 （地面管槽） 方式、走廊桥架方式和墙面线 槽方式。 8、“3A”智能建筑是指智能大厦 具有（建筑物自动 化）、（通信自动 化）和（办公 自动化）功能。 9、工作区子系统是指（配线子 系统的信息插座模 块）到（终端设 备处的连接缆线及适配 器）的范围 10、水平布线子系统也称作水平 子系统，其设计范围是从工作区 用得（信息插座模 块）到（电信间 1
潮汕职业技术学院期末考试试卷《综合布线与网络工程》 2022学年度第一学期2020级计算机网络技术专业 《综合布线与网络工程》试卷（A卷） 一、选择题（每题2分，共40分） 1．设备间里的最高温度不能超过摄氏（）度。 [单选题] * A．30(正确答案) B．20 C．40 D．35 2．根据设计等级估算，对于基本型设计方案每（）平方米设置一个信息插座 [单选题] * A．40 B．30(正确答案) C．20 D．10 3．六类双绞线电缆最高频率带宽为（） [单选题] * A．250MHz B．200MHz C．600MHz D．100MHz(正确答案)
4．综合布线的拓扑结构为（） [单选题] * A．树型 B．环型 C．星型(正确答案) D．总线型 5．“3A”智能建筑3A指的是（） [单选题] * A．BA CA OA(正确答案) B．FA BA DA C．BA CA FA D．MA OA TA 6．有线通信是利用（）来充当传输导体的 [单选题] * A．红外线 B．铜缆或光缆(正确答案) C．卫星 D．电磁波 7．有线通信是利用（）来充当传输导体的。 [单选题] * A．电磁波 B．卫星 C．红外线 D．铜缆或光缆(正确答案)
8．六类双绞线电缆最高频率带宽为（） [单选题] * A．100MHz(正确答案) B．200MHz C．600MHz D．250MHz 9．综合布线系统中用于连接楼层配线间和设备间的子系统是（） [单选题] * A．干线子系统(正确答案) B．水平子系统 C．管理子系统 D．工作区子系统 10．常见的125μm多模光纤中的μm指的是（） [单选题] * A．纤芯外径(正确答案) B．包层后外径 C．包层厚度 D．涂覆层厚度 11．双绞线电缆型式代码表示法中最后一位表示的是（） [单选题] * A．绝缘代号 B．护套代号 C．派生代号（频率/阻抗）(正确答案) D．导体代号 12．双绞线电缆根据是否有屏蔽层分为（） [单选题] *
综合布线期末考题 一、选择题，每题1分，共10分 1.在综合布线系统中，室内光纤布线一般采用(b )光缆。 A.50μm/125μm多模 B.62.5μm/125μm多模 C.100μm/140μm多模 D.8.3μm/125μm单模 2.对于电话语音系统，楼层配线间内的线路管理器件应选用(a )。 A.110数据配线架 B.模块化数据配线架 C.光纤配线架 D.光纤接线箱 3.为了以后的线路扩展，在布线工程中要求线槽内布设的电缆容量不应超过线槽截面积的 (c )。 A.50% B.60% C.70% D.80% 4.双绞线电缆一般都以箱为单位进行订购，常见的装箱形式为每箱电缆(b) A.303 B.305 C.308 D.1000 5.下列不属于综合布线系统常用的标记是(a )。 A.水平标记 B.电缆标记 C.场标记
D.插入标记 6.非屏蔽4对双绞线电缆的弯曲半径应至少为电缆外径的( c)倍。 A.2 B.3 C.4 D.6 7.在户外布线施工中，当光缆布设距离大于(a )时应选用单模光缆。 A.2KM B.5KM C.10KM D.20KM 8.对于电话语音系统来说，干线子系统主要选用的线缆是(b)。 A.4对非屏蔽双绞线 B.3类大对数电缆 C.光缆 D.4对屏蔽双绞线 9.在综合布线施工中，暗敷管路曲率半径不应小于该管路外径的( d)倍。 A.2 B.3 C.4 D.6 10.关于光纤连接器制作工艺的说法不正确的是(d ) 。 A.压接方式 B.磨接方式 C.使用尾纤熔接 D.焊接方式 11.已知某一楼层有20个语音信息点，楼层设一个配线间用于语音线路管理，则该楼层至 设备间的语音干线应使用( )线缆。
喀什技师学院 2022 ～ 2023 学年第二学期《计算机网络综合布线》期末考核 教室信息点设计 总成绩：100分考试时间：90分钟出卷人：木合塔尔【注意事项】 1.请根据试题考核要求，完成考试内容。 2.请服从考评人员指挥，保证考核安全顺利进行。 【试题1】准备前的工作 （1）本题分值：10分。 （2）考核时间：5min。 （3）考核形式：实操。 （4）具体考核要求： 1.确定工作区人员。（5分） 2.写出需求分析。（5分）
【试题2】检查工作 （1）本题分值：60分。 （2）考核时间：20min （3）考核形式：实操。 （4）具体考核要求： 1.确定信息点数量（20分） 2.确定安装位置（20分） 3.填写工作区材料和数据量（20分）
【试题】结束工作 （1）本题分值：30分。 （2）考核时间：15min （3）考核形式：实操。 （4）具体考核要求： 1.能正确按照7s流程整理实操场地并写出7s内容（15分） 2.在实际设计过程中，我们应该注意的安全事项有哪些（至少三条）（15分）
《计算机网综合布线》2020-2021期末考试答案 试题1、准备前的工作 1. 教室供40到50人使用，因此按实际使用需求设计信 息点。 办公室信息点设计图 2. 根据教室功能的设计，教师向学生负责，授课教育知识，所 教师 学生 授课 听课 门 讲台 RJ45数据插 电 子黑板
以其中数据需求量较大，在设计信息点时应重点关注数据点的设计。 试题2、检查工作 1.确定信息点数量 （1）根据信息点设计图教室应分配1个信息点，0个语音点。因此分配1信息插座，1个RJ45数据接口，0个RJ11语音接口。 2. 确定安装位置 (1)根据信息点设计图,一个单口信息插座设计在讲台旁边距地高度0.3m，用网线连接电子黑板，网线长度不超过5m，距门口1m。 3. 填写工作区域材料规格和数量 (1) 试题3、结束工作 1.7s内容：整理、整顿、清扫、清洁、素养、安全、节约 2.注意事项
综合布线系统试题 Ⅰ单项选择题（每题3分） (1) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( )、建筑智能化系统集成。 A．系统集成中心 B．综合布线系统 C．通信自动化系统 D．办公自动化系统 (2) 下列哪项不是综合布线系统工程中，用户需求分析必须遵循的基本要求。( ) A．确定工作区数量和性质 B．主要考虑近期需求，兼顾长远发展需要 C．制定详细的设计方案 D．多方征求意见 (3) 以下标准中，哪项不属于综合布线系统工程常用的标准。( ) A．日本标准 B．国际标准 C．北美标准 D．中国国家标准 (4) 下列关于水平子系统布线距离的描述，正确的是( )。 A．水平电缆最大长度为80米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过20米，通信通道总长度不超过100米。 B．水平电缆最大长度为90米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过100米。 C．水平电缆最大长度为80米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过90米。 D．水平电缆最大长度为90米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过20米，通信通道总长度不超过110米。 (5) 下列关于防静电活动地板的描述，哪项是错误的。( ) A．缆线敷设和拆除均简单、方便，能适应线路增减变化。 B．地板下空间大，电缆容量和条数多，路由自由短接，节省电缆费用 C．不改变建筑结构，即可以实现灵活布线 D．价格便宜，且不会影响房屋的净高 (6) 4对双绞线中第l对的色标是( )。 A．白-蓝／蓝 B．白-橙／橙 C．白-棕／棕 D．白-绿／绿 (7) 屏蔽每对双绞线对的双绞线称为( )。 A．UTP B．FTP C．ScTP D．STP
合肥滨湖职业技术学院2011-2012学年第二学期《网络综合布线技术》期末考试卷 (A)卷参考答案 一、名词解释（5×4=20分） 1、通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多 种应用系统。（5分） 2、在结构化布线系统中，管理区子系统是垂直子系统和水平子系统的连接管理系统， 由通信线路互连设施和设备组成，通常设置在专门为楼层服务的设备配线间内。 常用的管理子系统设备包括局域网交换机、布线配线系统和其他有关的通信设备和计算机设备。（5分） 3、衰减是指信号传输时在一定长度的线缆中的损耗，是一个的信号损失的度量。（5 分） 4、验证测试又叫随工测试，是边施工边测试，主要检测线缆的质量和安装工艺，及 时发现并纠正问题，避免返工。（5分） 二、单向选择题（1×20=20分） 1C、2C、3D、4D、5D、6A、7B、8A、9C、10B、11A、12D、13A、14D、15D、16C、17D、18C、19A、20D。 三、填空题（1×15=15分） 1、楼层配线架到工作区的信息插座 90 星型（3分） 2、光纤光波（2分） 3、跳变式渐变式（2分） 4、总体规划分布实施水平布线尽量到位（3分） 5、认证测试验证测试（2分） 6、直接供电不间断电源供电直接和UPS相结合供电（3分） 四、简答题（10×3=30分） 1.答：综合布线系统可以划分为：建筑群子系统、设备间子系统、管理间子系统、 水平子系统、垂直干线子系统和工作区子系统。（10分） 2.答：综合布线系统的设计步骤一般分为7个步骤，分别如下：分析用户需求、获 取建筑物平面图、系统结构设计、布线路由设计、技术方案论证、绘制综合布线 施工图和编制综合布线用料清单。（10分） 3.答：综合布线施工管理中，要做好施工进度管理，必须做好以下几点：①编制月 /季/周施工计划，由专业施工技术督导员负责向施工队分配工作和组织实施；② 每周召开进度协调会，检查协调各子系统工程进度和工序交接、工种配合等问题； ③按时参加甲方召开的生产协调会，及时处理与其他施工单位之间的施工配合问 题，以确保整个工程顺利同步进行。（10分） 五、计算题（本答题15分） 解：(1)计算平均电缆长度＝(N+F)/2+6 （3分） (52.8+5.5)/2+6＝35.15 （4分） (2)水平线缆数量(箱)。则： 305/35.15=8.67 (每箱平均出8根) （4分）

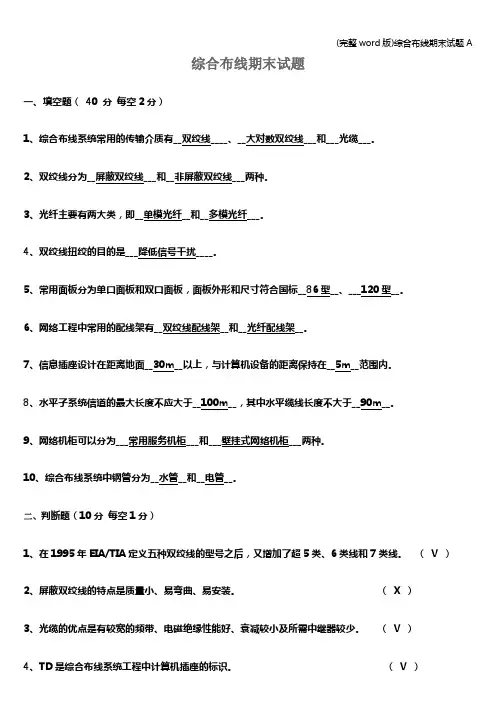

综合布线期末试题 一、填空题（40分每空2分） 1综合布线系统常用的传输介质有—双绞线、—大对数双绞线—和—光缆—。 2、双绞线分为—屏蔽双绞线____和_■非屏蔽双绞线―两种。 3、光纤主要有两大类，即__单模光纤__和一多模光纤—_ 。 4、双绞线扭绞的目的是___降低信号干扰____。 5、常用面板分为单口面板和双口面板，面板外形和尺寸符合国标__86型__、_120 型__ 6、网络工程中常用的配线架有__双绞线配线架―和—光纤配线架__。 7、信息插座设计在距离地面_30m__以上，与计算机设备的距离保持在_5m_范围内。 8、水平子系统信道的最大长度不应大于__100m__，其中水平缆线长度不大于__90m__, 9、网络机柜可以分为—常用服务机柜—和壁挂式网络机柜—两种。 10、综合布线系统中钢管分为水管和电管。 二、判断题（10分每空1分） 1、在1995年EIA/TIA定义五种双绞线的型号之后，又增加了超5类、6类线和7类线。（V ） 2、屏蔽双绞线的特点是质量小、易弯曲、易安装。（X） 3、光缆的优点是有较宽的频带、电磁绝缘性能好、衰减较小及所需中继器较少。（V ） 4、TD是综合布线系统工程中计算机插座的标识。（V ） 5、与光纤相比较，电缆具有传输距离远、容量大、重量轻的特点。（X） 6、在水平布线系统中，缆线必须安装在槽内或者线管内。（V） 7、光纤按照光在光纤中的传输模式分为多模光纤和单模光纤两种。（V ）
8、FD是综合布线系统工程中楼层配线架的标识。（V ） 9、如果该层信息点数量不大于400个，水平缆线长度在90m内，则可设置一个管理间。（V ） 10、管理间应提供不少于两个220V带保护接地的单相电源插座。（V ） 三、简答题（50 分） 1、简述综合布线系统的概念。（10 分） 2、按照顺序写出综合布线中的七个子系统。（10 分） 3、分别写出TIA/EIA 568A 和TIA/EIA 568B 的线序。（10 分）568A:绿白绿橙白蓝蓝白橙棕白棕 568B:橙白橙绿白蓝蓝白绿棕白棕 4、某大楼共5层，每层有15个房间。现需要保证每层每间房屋的信 息流通，特设定为每个房间安装两个语音点和两个数据点。问共需要 语音点、数据点的总数量？如果每个数据点的造价为240 元，语音点 为200 元，那么该工程共需要多少预算？（20 分）
常州工程职业技术学院 学生系部: ________ 班级： _____ 学号：________ 姓名：__________ 2015-2016学年第2学期期末考试试卷 课程：《综合布线技术》卷种(A/B): A_考核形式：开卷 试卷总页数：10 适用班级(专业、年级)：建筑电气1511,建筑电气1521,楼宇1511,楼宇1511 考试时间：120分钟 一、填空题(20个填空，共20分) (1) 智能建筑主要由系统集成中心、_________ 楼宇自动化系统、 办公自动化系统和_______ 5个部分组成。 (2) 垂直子系统和水平干线子系统连接的系统称为_______ ，该系 统通常由通信线路互联设施和设备组成。_________ 综合布线系统的 管理中枢，整个建筑物或大楼的各种信号都经过各类通信电缆汇集到该字系统。 (3) 屏蔽双绞线电缆(STP)又分为_________ 和 ________ 种，前 者工作频率为20MHz后者工作频率为300MHz两者都是水平布线和垂直布线系统都认可的传输介质。 (4) 双绞线的电气特性参数中，当信号在一个线对上传输时，会 同时将一小部分信号感应到其它线对上，这种特性称为____________ ，
________ 是指信号从信道的一端到达另一端所需要的时间。 (5) 综合布线系统工程设计的范围就是用户信息需求分析的范围，这个范围包括信息覆盖的区域和区域上有什么信息两层含义，因此，要从和 ______ 两方面来考虑这个范围。 (6) 工作区子系统设计中，每__________ 平方米为1 个工作区， 对于增强型设计等级，每个工作区安排____________ 个信息插座。 (7) 在综合布线设计中，干线子系统的接合方法有______________ 和____________ 两种。 (8) 安装在墙上的信息插座，其位置宜高出地面______________ mm 左右，如房间采用活动地板时，信息插座应离活动地板地面为mm。 (9) 根据折射率的分布，光纤可分为_____ 光纤和____________ 光纤。 (10) 综合布线工程验收分4 个阶段：___________ 、__________ 、初步验收、竣工验收。 二、选择题( 10个选择题，共10 分) (1) 智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( ) 相结合的产物。 A. 计算机技术 B.科学技术 C.信息技术 D.通信技术
《网络综合布线技术》试卷A及答案 一．单项选择题（每小题有且只有一个正确的答案，每小题2分，共30分） 1．综合布线的拓扑结构为（） A．树型 B．环型 C．星型D．总线型 2．“3A”智能建筑3A指的是（） A．BA CA OA B．FA BA DA C．BA CA FA D．MA OA TA 3．有线通信是利用（）来充当传输导体的。 A．红外线B．铜缆或光缆C．卫星D．电磁波 4．综合布线采用单独接地系统时，一般采用（）。 A．混合接地体 B．人工接地体 C．自然接地体 D．零线接地 5．综合布线能使（）、（）图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。 A．语音、视频 B．视频、数据 C．语音、数据D．射频、视频 6．制作布线标记要有（）年以上保质期。 A．10 B．15 C．5 D．20 7．在综合布线工程中所用到的信息模块要有一定的余量，一般要占到总需求量的（）。A．7% B．1% C．3% D．5% 8．以下布线方法中（）不是建筑物内水平双绞线的布线方法。 A．暗道布线 B．向上牵引 C．吊顶内布线 D．墙壁线槽 9．人工接地体接地电阻不应大于（）欧。 A．10 B．40 C．30 D．20 10.下列各项不属于综合布线的特点的是( )。 A、实用性 B、兼容性 C、可靠性 D、先进性11.智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( )相结合的产物。 A、计算机技术 B、科学技术 C、信息技术 D、通信技术 12.TIA/EIA－568－A标准要求综合布线系统的有效寿命要满足( )。 A、3～5年以上 B、5年以上 C、10年以上 D、15～20年以上 13．常见的62.5/125μm多模光纤中的62.5μm指的是（）。 A．纤芯外径B．包层后外径 C．包层厚度D．涂覆层厚度 14.在管理子系统的管理方式中，可分为单点管理和双点管理，以下可不采用双点管理的网络有( )。 A、大学的校园网络 B、小型局域网 C、中等规模的局域网 D、大型局域网 15.下列说法不正确的是（） A.综合布线系统工程的验收贯穿了整个施工过程 B.布线系统性能检测验收合格，则布线系统验收合格 C.竣工总验收是工程建设的最后一个环节 D.综合布线系统工程的验收是多方人员对工程质量和投资的认定 二．多选题（不选、少选、错选均不得分，每小题3分，共15分） 1.配线子系统缆线可采用（）。 A.非屏蔽4对对绞电缆 B.屏蔽4对对绞电缆 C.室内多模光缆或单模光缆 D.同轴电缆 2.下列关于垂直干线子系统设计的描述，正确的是( )。 A. 干线子系统的设计主要确定垂直路由的位置、线缆数量及连接方式 B. 综合布线干线子系统的线缆并非一定是垂直分布的 C. 干线子系统垂直通道分为电缆孔、管道、电缆竖井3种方式 D. 无论是电缆还是光缆，干线子系统都不受最大布线距离的限制 3.光纤配线架最有的基本功能有( ) 。
专业 班级 学号 姓名 ………………………装…………………………订…………………………线………………………… 二○一○ ～ 二○一一 年度 第一学期 A 卷 课程名称 网络综合布线 适用专业 网络 考试方式 闭卷 考试时间 120 分钟 备注：所有试题答案必须全部写在试卷答题纸上,试题纸上答题无效. 一、填空题（2＊6分） (1) 配线架按功能分可分为数据配线架和____________110语音配线架. (2） 综合布线工程中常采用两种制图软件___CSD _________和______VISIO _______。 (3)端接信息模块时，打线工具的刀口应朝__外____（里、外)以切割掉多余的线芯. (4)在制作RJ —45水晶头时，对于同级设备采用__交叉___（直通线/交叉线),而不同级 别的设备采用___直通____（直通线/交叉线）。 （5）光纤主要用于高质量传输及主干连接，在水平连接上主要使用_____多模______（单模光缆/多模光缆)，在垂直主干上主要使用_____单模________（单模光缆/多模光缆）. (6)某校进行网络综合布线工程设计时选取了100个信息点，则大致需要_____460______个水晶头。 M=4.6N 二、选择题（1＊15分） (7) 智能建筑是多学科跨行业的系统技术与工程,它是现代高新技术的结晶，是建筑艺术与___C______相结合的产物。 A ．计算机技术 B ．生态技术 C ．信息技术 D ．因特网技术 (8) 下列哪项不属于综合布线的特点。A 兼容性、开放性、灵活性、可靠性、先进性、经济性 A ．实用性 B ．兼容性 C ．可靠性 D ．先进性 (9) 综合布线采用模块化的结构,按各模块的作用，可把综合布线划分为___D____. A ．3个部分 B ．4个部分 C ．5个部分 D ．6个部分 （10) 5类双绞线（CAT5）的最高传输速率为__A____。 A ．100Mbit/s B ．155Mbit/s C ．250Mbit/s D ．600Mbit/s （11)标准机柜是指_____D__. A 。2m 高的机柜 B 。1.8m 高的机柜 C.18英寸机柜 D 。19英寸机柜。 (12) 以下标准中,哪项不属于我国综合布线系统工程常用的标准。A A.日本标准 B.国际标准
中国科技大学网络学院考试(查)试题 课程名称 综合布线技术（A ）卷 （时间 2011 年 10 月 日） 一、填空：（除第12小题外，每空1分，共32分） 1. 智能建筑系统按照功能划分主要由三部分构成，他们是建筑自动化或楼宇自动化系统、 通信自动化系统 和办公自动化系统。而 综合布线系统 是上述三个功能子系统的物理基础。 2. 常见的电缆护套外皮有非阻燃（CMR ）、 阻燃（CMP ） 和低烟无卤(LSZH)三种材料。 3. 电缆屏蔽层的设计有屏蔽整个电缆、 屏蔽电缆中的线对 和屏蔽电缆中的单根导线等 形式。 4. 配线架一般分为数据配线架和 110（或语音）配线架 两种。 5. 若光纤按敷设方式来分可分为架空光缆、 管道光缆 、铠装地埋光缆、水底光缆和海 底光缆；若按用途分可分为长途 通信用光缆 、短途室外光缆、 室内光缆 和混合光缆等。 6. 局域网中常见的光纤产品主要包含布线光缆、 光源 、光纤连接器、 光发送接收机 。 7. 光纤尾纤一端是光纤，另一端连 光纤连接器 ，他用于与综合布线的主干光缆和水平 光缆相接，因此一条光纤跳线剪断后就形成两条光纤 尾纤 。 8. 设计水平布线子系统的路由时，要根据建筑物的使用用途和结构特点，从 布线规范 、 便于施工、 路由最短 、工程造价、隐蔽、美观和扩充方便等几个方面考虑，在设计中必须折中考虑，对复杂的建筑物通常设计多套路由方案，通过分析对比选取一个较佳的水平布线方案。 9. 管理是对工作区、电信间、设备间、进线间的配线设备、线缆、信息插座木块等设施按 一定的模式进行标识和记录。内容包括： 色标 、标识、 管理方式 、连接等它的实施可为今后维护好管理带来方便，有利于提高 管理水平 和工作效率。 10. 明敷设布线方式主要用于既没有天花板吊顶优美与预埋管槽的建筑物的综合布线系统， 通常采用走廊 槽式桥架方式 和墙面线槽相结合的方式来设计布线路由。 11. 机柜通常可分为 立式机柜 、壁挂式机柜和开放式机柜等。 12. 请将下表中设备和器材填入到相应的工具栏中。（共12分） 13. 有线电视系统有无干线系统、 独立前端系统 、四种基本模式。二、选择题：（每小题1分，共5分） （1）千兆位以太网可以 D 。 A ．作为干线互联实现 B ．实现到桌面 C ．在交换机和服务器之间实现 D ．以上各项都对 （2）关于拉线盒的设置叙述正确的是 A 、B 、C 、D 。 A. 管子无弯曲时，长度可达45 m B. 管子有1个弯时，直线长度可达30 m C. 管子有2个弯时，直线长度可达20 m D. 管子有3个弯时，直线长度可达15 m （3）拉力过大会造成线缆的变形，从而引起线缆传输性能的下降。在路由选择时应考虑线缆能 承受的拉力。下列有关线缆最大允许的拉力描述正确的有 A 、B 、C 、D 。 A. 1根4对线电缆，最大允许拉力为100N B. 2根4对线电缆，最大允许拉力为150N C. 6根4对线电缆，最大允许拉力为350N D. 8根4对线电缆，最大允许拉力为450N
