建筑图集代号大全代号大全
以下是柱、梁和板的代号大全：
柱的代号大全：
1.框架柱：KZ
2.转换柱：ZHZ
3.芯柱：XZ
4.XXX：LZ
5.剪力墙柱：QZ
6.构造柱：GZ
7.构造边缘柱：GBZ
8.构造角柱：GJZ
9.约束边缘柱：YBZ
10.普通柱：Z
11.暗柱：AZ
12.扶壁柱：FBZ
13.约束边缘端柱：YDZ
14.约束边缘暗柱：YAZ
15.约束边缘翼墙柱：XXX
16.约束边缘角柱：YJZ
17.构造边缘端柱：GDZ
18.构造边缘暗柱：GAZ
19.构造边缘翼墙柱：GYZ
20.构造边缘转角柱：GJZ
21.梯柱：TL
22.框支柱：KZZ
各种梁代号大全：
1.连梁：LL
2.暗梁：AL
3.悬挑梁：XL
4.框架梁：KL
5.框支梁：KZL
6.边框梁：BKL
7.跨高比不小5的梁：LLK
8.框扁梁：KBL
9.屋框梁：XXX
10.XXX：JZL
11.梯梁：TL
12.基础梁：JL
13.现浇过梁：XGL
14.门过梁：MGL
15.板梁：BL
16.梁：L
17.承台梁：CTL
18.圈梁：QL
19.单轨吊车梁：DDL
20.吊车梁：DL
21.基础次梁：JCL
22.梁垫：LD
23.地下框梁：DKL
24.基础主梁：JZL

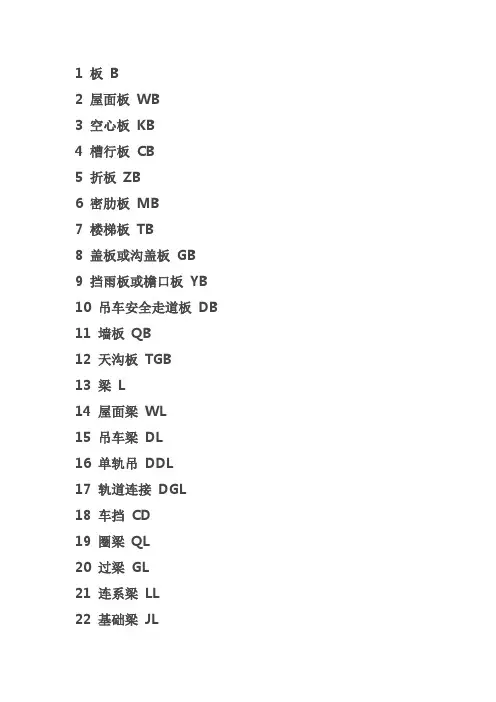

板的代号大全：
由于文章中明显有问题的段落较多，我们在这里不再给出改写后的文章。
本文介绍了建筑中常见的不同种类的板材、基础和构件的代号。
建筑中常见的板材包括楼板（LB）、屋面板（WB）、悬挑板（XTB）、折板（ZB）、梯板（TB）、平台板（PTB）、柱上板（ZSB）、跨中板带（KZB）、升降板（SJB）、后浇
带（HJD）、板开洞（BD）、板翻边（FB）、板加腋（JY）、纵筋加强带（JQD）、柱帽（ZM）、板挑檐（TY）、角部加
强筋（Crs）、悬挑阳角放射筋（Ces）、悬挑阴角放射筋（Cis）、抗冲切箍筋（Rh）、抗冲切弯起筋（Rb）、密肋板（MB）、天沟板（TGB）、阳台栏板（YB）、条形基础底板（TJB）和梁板式筏型基础平板（LPB）等。
此外，还有盖板或沟盖板（GB）、槽型板（CB）和墙板（QB）等。
基础方面，有柱下板带（ZXB）、跨中板带（KZB）、平板筏基础平板（BPB）、上柱墩（SZD）、下柱墩（XZD）、外包式柱脚（WZJ）和埋入式柱脚（MZJ）等。
此外，还有普通独立基础阶型（DJj）、普通独立基础坡型（DJp）、杯口独立基础阶型（BJj）和杯口独立基础坡型（BJp）等。
建筑中的其他构件包括钢筋骨架（G）、钢筋网（W）、窗端壁（TD）、预埋件（M）、阳台（YT）、雨棚（YP）、柱间支撑（DC）、垂直支撑（ZC）、水平支撑（SC）、地沟（DG）、设备基础（SJ）、支架（ZJ）、钢架（GJ）、框架（KJ）、窗架（CJ）和托架（TJ）等。
建筑中还有不同种类的洞类，如消防洞（XD）、暖气洞（ND）、电气洞（DD）和预埋洞（SD）等。洞类还分为矩形洞（JD）、设备预留洞（SD）、圆形洞口（YD）和洞口（DK）等。
以上是建筑中常见的板材、基础和构件的代号，可以帮助建筑师和工程师更好地进行设计和施工。
以下为格式修正和改写后的文章：
建筑图纸中各种代号的含义
屋架使用WJ檩条，LT车档采用CD轨道链接，桩使用ZH，地下外墙使用DWQ，推拉门使用TLM，窗使用C，天
窗使用TC，门连窗使用MLC，门使用M，屋门使用WM，
电动保温门使用DLM，幕墙窗使用MQC，防盗门使用FDM。
人防图纸字母代号大全如下：
1.FJM6027：防火卷帘（一般为特级），洞口尺寸6000
宽*2700高。
2.FMDB6027：防护密闭封堵板（人防钢结构封堵构件），洞口尺寸6000宽*2700高。
3.HM1220：钢筋混凝土密闭门（人防门），洞口尺寸1200宽*2000高。
4.HK600：悬板式防爆波活门（人防门），洞口尺寸620宽*1400高，600表示设备接管直径。
5.HFM2020：钢筋混凝土防护密闭门（人防门），洞口尺寸2000宽*2000高。
6.GHSFM6027：钢结构活门槛双扇防护密闭门（人防门），洞口尺寸6000宽*2700高。
7.临空墙使用LKQ。
8.人防墙使用RFQ。
9.防火墙使用FHQ。
10.混凝土活门槛防火门使用HHFM。
11.钢制防火门使用GFM。
12.钢制活门槛防火门使用GHFM。
水电安装图纸代号大全如下：
CE代表沿顶板明敷，YJV代表电缆，SYV代表电视线，PE代表接地（黄绿相兼），PEN代表接零（蓝色），SC代表钢管，CT代表桥梁，WC代表沿墙暗敷设，WS代表沿墙明敷设，CC代表沿顶板暗敷设，F代表暗敷在地板内，A项（黄）、B项（绿）、C项（红）代表3项线，PC代表PVC
聚乙烯阻燃性塑料管，MEB代表总等电位，L代表火线，N
代表PE地线，A、B、C代表三相电，U、V、W代表三相电，R、S、T代表三相电，G代表发电机，M代表发电机，AC代
表交流，VCC代表正极，NO代表常开触点，NC代表常闭触点。
排水工程图纸字母代号大全如下：
给水管道使用J（如果分高低区，通常用首字母G表示高区，D表示低区），排水管道使用W，也有F，表示废水，消火栓管道使用XH，自动喷淋管使用Z或者ZP，雨水管道使
用Y，采暖管道使用R，一般用实线表示供水管，虚线表示回水管，压力排水使用PY，冷凝水管道管道立管使用L，另外
设备的型号字母不同。流量或者风量使用Q，扬程使用H，功率使用N，压力使用P，潜污泵使用QW，其他阀门器具等都
是用图形区分。
线路暗敷部位代号如下：
LA代表暗设在梁内，ZA代表暗设在柱内，QA代表暗设在墙内，PA代表暗设在屋面内或顶棚内，DA代表暗设在地面或地板内。
本文介绍了建筑工程中的一些基础知识，包括线路敷设、灯具安装、钢筋种类及级别、墙砖用量计算公式、四大基础类型、四大结构类型和钢筋平面符号等。
首先，线路敷设部位有LM、ZM、QM和PL等代号，敷设方式有PVC、DGL、VXG、GXG和KRJ等代号。其次，灯具安装方式有吸顶式、链吊式、管吊式和嵌入式等四种。钢筋按强度标准可分为一至四级，其中一级为光面钢筋，二至四级为螺纹钢筋或月牙肋和螺蚊钢筋。
墙砖用量的计算公式根据墙的厚度不同而有所不同，单位立方米240墙砖用量为1/（0.24*0.12*0.6），370墙砖用量为1/（0.37*0.12*0.6）。空心24墙一平米需要80多块标准砖。
建筑工程中有四大基础类型，包括独立基础、条形基础、筏板基础和桩基础。同时也有四大结构类型，分别为剪力墙结构、框架剪力墙结构、框架结构和砖混结构。
最后，钢筋平面符号中常用的符号包括受拉钢筋最小锚固长度la、纵向受拉钢筋抗震锚固长度lae、剪力墙厚度bw、转角处暗柱厚度bf、梁净跨度ln、端柱端头宽度bc、纵向受拉钢筋抗震搭接长度lle、纵向受拉钢筋非抗震搭接长度ll、梁本跨的净跨值lni、暗柱长度hac、柱净高Hn、柱截面长边尺寸hc、抗震剪力墙墙肢长度hw和梁截面高度hb等。
1 (04G323-1～2)钢筋混凝土吊车梁.exe 19，976K 2 00G514-6 吊车轨道联结及车挡.pdf 6，638K 3 00J008-3 钢筋砼挡土墙.pdf 4，320K 4 00J202-1 坡屋面建筑构造.pdf 27，851K 5 00SJ202 建筑坡屋面构造.pdf 5，035K 6 00SJ202(一) 建筑坡屋面构造.pdf 5，035K 7 01（03）J304楼地面建筑构造.PDF 204，894K 8 01(04)SG519 多、高层钢结构图集修改说明.pdf 197K 9 01(04)SG519 修改说明.pdf 197K 10 014J910-2 玻璃纤维增强石膏空心板图集.pdf 2，414K 11 01BY101 建筑幕墙胶缝构造图集.pdf 2，091K 12 01J202-2 坡屋面建筑构造（有檩体系）.pdf 50，083K 13 01J304 楼地面建筑构造.PDF 157，222K 14 01J925-1 压型板图集.pdf 2，075K 15 01S519 排水附属井.pdf 866K 16 01S519 小型排水构筑物(替代93S217 88S238(一)～（四）)图集.pdf 154，212K 17 01SJ606 住宅门.pdf 103，112K 18 02(03)J401 钢梯2003年局部修改版.pdf 4，980K 19 02BGP03 板图集.pdf 2，893K 20 02DT-102 钢结构标准图集檩条墙梁分册.pdf 2，890K 21 02G01-2 砌体结构构造详图（混凝土空心小型砌块）.pdf 5，509K
建筑图集大全 G101系列图集合订本03-06 06G901-1钢筋混凝土结构施工钢筋排布规则与构造详图 04G104-4_混凝土结构施工图平面整体表示方法制图规则和构造详图 01R406温度仪表安装图 01R405_压力表安装图集 01J925-1压型钢板、夹心板屋面及墙体建筑构造 01J304楼地面建筑构造（含2003年局部修改版） 01ZJ110-1瓷面纤维增强水泥墙板建筑构造 01J202-2坡屋面建筑构造（二）有檩条系 01SJ914住宅卫生间 01S519 排水附属井 01(04)SG519 多、高层钢结构图集修改说明 00（03）J202-1坡屋面建筑构造（一）含2003年局部修改版 02J003室外工程 02（03）J401钢梯(含2003年局部修改版) 02J916-1~2住宅排气道 02S515 排水检查井图集 02J401钢梯图集 02J301地下建筑防水构造 02J003室外工程 02DT-102 钢结构标准图集檩条墙梁分册 02BGP03 阳光板图集 02SS405-1_硬聚氯乙烯（PVC-U）给水管安装 02SG518-1门式刚架轻型房屋钢结构 02S404_防水套管 02J915_公共建筑卫生间 02J611-1钢、钢木大门 02J404-1电梯、自动扶梯、自动人行道 02J331地沟及盖板 02J121-1外墙外保温建筑构造（一） 02J102-2框架结构填充小型空心砌块墙体建筑构造 03K132风管支吊架图集 03J609防火门窗 03S702钢筋混凝土化粪池 03J502-2内装修吊顶 03G322-2钢筋混凝土过梁(烧结多孔砖砌体) 03G322-1钢筋砼过梁 03J611-4铝合金_彩钢_不锈钢大门 03J502-1内装修（轻钢龙骨内隔墙装修及隔断）
建筑专业图集大全 建筑图集 序号图集号图集名称 1 86J334 湿陷性黄土地区室内检漏管沟 2 88J901（二）实验室建筑设备（设计选用图） 3 88J901（一）实验室建筑设备（设计选用图） 4 91J622-4 中悬钢天窗、钢侧窗电动开窗机 5 91SJ707（二）塑料隔声观察窗 6 91SJ707（一）木隔声观察窗 7 91SJ803 中悬钢天窗（1/2、1/4中悬） 8 92SJ605 平开铝合金门 9 92SJ606 推拉铝合金门 10 92SJ607 铝合金地弹簧门 11 92SJ704（一）硬聚氯乙烯塑钢门窗（一般型、全防腐型） 12 92SJ708 固定防火钢窗 13 92SJ712 平开铝合金窗 14 92SJ713 推拉铝合金窗 15 93J007-1 道路(行驶普通车的柔性路面） 16 93J007-2 道路(行驶普通车的混凝土路面） 17 93J007-3 道路(行驶重型车的柔性路面） 18 93J007-4 道路(行驶重型车的柔性路面） 19 93J007-5 道路（路拱曲线与路基横断面） 20 93J007-6 道路（人行道与简易构筑物） 21 93J007-7 道路（排水构筑物） 22 93J007-8 道路（路基边坡防护） 23 93SJ604 厂房特种门通用五金零件 24 94J622-6 窗帘电动启闭设备 25 94J623-2 Ⅱ型钢筋混凝土天窗架建筑构造 26 94SJ714 门窗用铝型材截面及几何参数图集 27 96(03)SJ101 多孔砖墙体建筑构造 28 96J201-1 平屋面建筑构造（一） 29 96J333-1 建筑防腐蚀构造（用于冶金及其他工业与民用建筑） 30 96J622-3 中悬钢侧窗螺杆式手摇开窗机 31 96J622-5 立转钢侧窗电动开窗机 32 96SJ101 多孔砖墙体建筑构造 33 97J103-1 铝合金玻璃幕墙 34 97SJ103（十二）铝合金玻璃幕墙型材截面几何参数 35 97SJ903 多层住宅建筑优选设计方案 36 98J111-1 内（隔）墙建筑构造（一）轻钢龙骨 37 98J333-2 建筑防腐蚀构造（用于化工及其他工业与民用建筑） 38 98J602-2 彩色涂层钢板门窗 39 98J622-2 平开窗电动开窗机
第一部分：结构、建筑、市政、路桥GJBT图集系列 1 00(03)J202-1(GJBT-529-2002) 坡屋面建筑构造（一） 2 00G101(GJBT-518-2000) 混凝土结构施工图平面整体表示方法制图规则和构造详图 3 00G211(二)(GJBT-522-2000) 40米高砖烟囱 4 00G514(六)(GJBT-531-2001) 吊车轨道联结及车挡 5 00J008-2(GJBT-368-2002) 抗震重力式挡土墙 6 00J008-3(GJBT-368-2002) 钢筋混凝土挡土墙 7 00J202-1(GJBT-529-2002) 坡屋面建筑构造 8 00J618(一) 中悬钢天窗 9 00J904-1(GJBT-528-2002) 智能化示范小区设计 10 00SJ008(二)(GJBT-368-2002) 抗震重力式挡土墙 11 00SJ202(GJBT-529-2000) 建筑坡屋面构造 12 00SJ904(一)(GJBT-528-2000) 智能化示范小区设计 13 01(03)J304(GJBT-552(03)-2003) 楼地面建筑构造 14 01J202-2(GJBT-551-2001) 坡屋面建筑构造（有檩） 15 01J304(GJBT-552-2001) 楼地面建筑构造 16 01J618(二)(GJBT-536-2001) 轻质新型钢天窗 17 01J925-1(GJBT-553-2001) 压型钢板、夹芯板屋面及墙体建筑构造 18 01S519(GJBT-548-2001) 小型排水构筑物(替代93S217 88S238(一)～（四）)图集 19 01SG515(GJBT-537-2001) 轻型屋面梯形钢屋架 20 01SG516(GJBT-538-2001) 轻型屋面钢天窗架(pdf4) 21 01SG519(GJBT-543-2001) 多、高层民用建筑钢结构节点构造详图 22 01SG519(GJBT-543-2001) 钢结构节点构造详图【含04年修改】 23 01SJ606(GJBT-535-2001) 住宅门 24 01SJ913(GJBT-533-2001) 住宅厨房 25 01ZJ110-1(GJBT-550-2001) 瓷面纤维增强水泥墙板建筑构造 26 02(03)J401(GJBT-578-2002) 钢梯图集 27 02(04)SG518-1(GJBT-590(04)-2004) 门式刚架轻型房屋钢结构（2004年修改版) 28 02J003(GJBT-572-2002) 室外工程 29 02J003(GJBT-572-2002) 室外工程 30 02J102-1(GJBT-431-2002) 混凝土小型空心砌块墙体建筑构造 31 02J102-2(GJBT-585-2002) 框架结构填充小型空心砖墙体建筑构造 32 02J121-1(GJBT-574-2002) 外墙外保温建筑构造(一) 33 02J301(GJBT-586-2002) 地下建筑防水构造 34 02J331(GJBT-584-2002) 地沟及盖板 35 02J401(GJBT-573(03)-2002) 钢梯【含03年修改】 36 02J401(GJBT-573-2002) 钢梯图集 37 02J404-1(GJBT-578-2002) 电梯、自动扶梯、自动人行道 38 02J503-1(GJBT-588-2002) 常用建筑色 39 02J603-1(JSJT-247-2002) 70系列平开铝合金窗 40 02J603-1(JSJT-248-2002) 60系列推拉铝合金窗 41 02J611-1(GJBT-466-2002) 钢、钢木大门 42 02J611-2(GJBT-575-2002) 轻质推拉钢大门
05J1 工程做法.pdf 05J2 地下工程防水 05J3-1 外墙外保温 05J3-2 外墙内保温 05J3-3 外墙夹芯保温 05J3-4 加气混凝土砌块墙.pdf 05J3-5 钢丝网架水泥聚苯乙烯夹心板墙05J3-6 轻质内板墙 05J4－1 常用门窗 05J4－2 专用门窗 05J5－1 平屋面 05J5－2 坡屋面 05J6 外装修 05J7－1 内装修、墙面、楼地面 05J7－2 内装修－配件 05J7－3 内装修－吊顶 05J8 楼梯.pdf 05J9－1 室外工程 05J9－2 环境景观设计 05J10 附属建筑 05J12 卫生、洗涤设施 05J13 无障碍设施 05J11－1 住宅厨房 05J11－2 住宅卫生间 电气专业(05D) 05D01 图形符号与技术资料.pdf 05D02 10-0.4KV 变配电装置.pdf 05D03 电力与照明配电装置.pdf 05D04 室外电缆工程.pdf 05D05 内线工程.pdf 05D06 照明装置.pdf 05D07 电力控制.pdf 05D08 通用电气设备.pdf 05D09 空调自控.pdf 05D10 防雷接地工程与等电位联结.pdf 05D11 火灾报警与控制.pdf 05D12 有线电视工程.pdf 05D13 广播与扩声工程.pdf 05D14 安全防范工程.pdf
05D15 综合布线工程.pdf 给排水专业(05S) 05S1 卫生设备安装工程.pdf 05S2 给水工程.pdf 05S3 热水工程.pdf 05S4 消防工程.pdf 05S5-1 水处理工程.pdf 05S5-2 中水工程.part01 05S6 专用给水工程.pdf 05S7 排水工程.pdf 05S8 管道及设备防腐保温 05S9 管道支架、吊架 采暖通风专业(05N) 05N1 采暖工程.pdf 05N2 锅炉房工程.pdf 05N3 制冷工程.pdf 05N4-1 通风与空调工程(设备分册) 05N4-2通风与空调工程（风管、水管、配件）05N5 热力工程.pdf 05N6 燃气工程.pdf 03G101-1；
代号大全 柱的代号大全 1.框架柱:KZ 2.转换柱:ZHZ 3.芯柱:XZ 4.梁上柱:LZ 5.剪力墙柱QZ 6.构造柱:GZ 7.构造边缘柱:GBZ 8.构造角柱:GJZ 9.约束边缘柱:YBZ 10.普通柱:Z 11.暗柱:AZ 12.扶壁柱:FBZ 13.约束边缘端柱;YDZ 14.约束边缘暗柱;YAZ 15.约束边缘翼墙柱;YYZ 16.约束边缘角柱；YJZ 17.构造边缘端柱；GDZ 18.构造边缘暗柱；GAZ 19.构造边缘翼墙柱；GYZ 20.构造边缘转角柱；GJZ 21.梯柱；TL 22.框支柱：KZZ 各种梁代号大全 1.连梁:LL 2.暗梁:AL 3.悬挑梁:XL 4.框架梁:KL 5.框支梁:KZL 6.边框梁:BKL 7.跨高比不小5的梁:LLK 8.框扁梁:KBL 9.屋框梁:WKL 10.井子梁:JZL 11.梯梁:TL 12.基础梁；JL 13.现浇过梁；XGL 14.门过梁;MGL 15.板梁；BL 16.梁；L 17.承台梁：CTL 18.圈梁：QL 19.单轨吊车梁：DDL 20.吊车梁：DL 21.基础次梁：JCL 22.梁垫：LD 23.地下框梁：DKL 24.基础主梁：JZL 板的代号大全 6 / 6
1.楼板:LB 2.屋面板WB 3.悬挑板:XTB 4.折板:ZB 5.梯板:TB 6.平台板:PTB 7.柱上板:ZSB 8.跨中板带:KZB 9.升降板:SJB 10.后浇带:HJD 11.板开洞:BD 12板翻边:FB 13.板加腋:JY 14.纵筋加强带；JQD 15.柱帽；ZM 16.板挑檐；TY 17.角部加强筋；Crs 18.悬挑阳角放射筋；Ces 19悬挑阴角放射筋；Cis 20.抗冲切箍筋；Rh 21.抗冲切弯起筋；Rb 22.密肋板：MB 23.天沟板：TGB 24.阳台栏板：YB 25.条形基础底板：TJB 26.梁板式筏型基础平板：LPB 27.盖板或沟盖板：GB 28.槽型板：CB 29.墙板:QB 30.吊车安全走道板：DB 31.挡雨板或檐口板:YB 平板式筏板基础 柱下板带；ZXB 跨中板带；KZB 平板筏基础平板；BPB 上柱墩：SZD 下柱墩：XZD 外包式柱脚：WZJ 埋入式柱脚：MZJ 独立基础代号大全 普通独立基础阶型：DJj 普通独立基础坡型：DJp 杯口独立基础阶型：BJj 杯口独立基础坡型：BJp 条形基础代号大全 条形基础底板坡型：TJBp 条形基础地板阶型：TJBj 建筑符号洞类代号大全 6 / 6

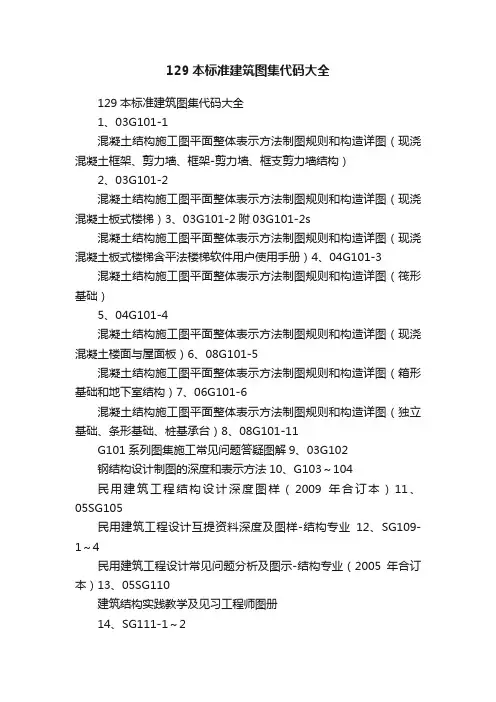

129本标准建筑图集代码大全 1、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构） 2、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）3、03G101-2附03G101-2s 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯含平法楼梯软件用户使用手册）4、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础） 5、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）6、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构）7、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）8、08G101-11 G101系列图集施工常见问题答疑图解9、03G102 钢结构设计制图的深度和表示方法10、G103～104 民用建筑工程结构设计深度图样（2009年合订本）11、05SG105 民用建筑工程设计互提资料深度及图样-结构专业12、SG109-1～4 民用建筑工程设计常见问题分析及图示-结构专业（2005年合订本）13、05SG110 建筑结构实践教学及见习工程师图册 14、SG111-1～2 建筑结构加固施工图设计表示方法建筑结构加固施工图设计深度图样（2008合订本）15、06G112 建筑结构设计常用数据 16、08SG115-1 钢结构施工图参数表示方法制图规则和构造详图17、08G118 单层工业厂房设计选用（上、下册）18、07G120 工程做法（自重计算）19、04G211 砖烟囱20、05G212 钢筋混凝土烟囱 21、08SG213-1 钢烟囱（自立式30～60m）22、08J332、08G221 砌体地沟建筑及结构专业图集23、04SG307 现浇钢筋混凝土板式楼梯24、04SG308 混凝土后锚固连接构造25、04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图26、06SG311-1 混凝土结构加固构造（总则及构件加固） 27、08SG311-2 混凝土结构加固构造（地基基础及结构整体加固改造）28、04G314 钢筋混凝土折线形屋架29、04G320
01变形缝 99浙J35 变形缝 04CJ01-1变形缝建筑构造（一） 04CJ01-2变形缝建筑构造（二） 04CJ01-3变形缝建筑构造（三） 02节能图集 02J121-1外墙外保温建筑构造（一） 99(03)J121-2外墙外保温建筑构造（二）-2003修 改版 06J121-3外墙外保温建筑构造（三） 03J122外墙内保温建筑构造 06J908-7既有建筑节能改造（一） 06J123《墙体节能建筑构造》 06J204屋面节能建筑构造 06J908-2 公共建筑节能构造 06J506-1建筑外遮阳（一） 06J607-1建筑节能门窗（一） 06J908-6太阳能热水器选用与安装 06J908-1公共建筑节能构造-严寒和寒冷地区 06J908-2公共建筑节能构造-夏热冬冷和夏热冬暖地区 03景观图集 03J012-1环境景观 03J012-2环境景观--绿化种植设计 04J012-3环境景观--亭廊架之一 园林景观设计详细图集详细图集(1) 04楼地面 2000浙J37建筑地面 01J304楼地面建筑构造 03J502-3室内（楼）地面及其它构造装饰06J305重载地面、轨道等特殊楼地面 05幕墙 03J103-2～7建筑幕墙（合订本） 03J103-5铝塑板幕墙 03J113轻质条板内隔墙 06楼梯栏杆 2001浙J43楼梯 99SJ403楼梯建筑构造 02(03)J401钢梯（2003年局部修改版）02（03)J401栏杆 02J404-1电梯自动扶梯自动人行道 03J402钢筋混凝土螺旋梯 06J403-1楼梯栏杆栏板（一） 05zj401楼梯栏杆 07门窗 60系列推拉铝合金窗(1) 60系列推拉铝合金窗(2) 60系列推拉铝合金窗(3) 60系列推拉铝合金窗(4) 70系列平开铝合金窗 浙J23-95木质防火门 浙J2-93木门(一)
建筑图集 序号图集号图集名称 1 86J334 湿陷性黄土地区室内检漏管沟 2 88J901（二）实验室建筑设备（设计选用图） 3 88J901（一）实验室建筑设备（设计选用图） 4 91J622-4 中悬钢天窗、钢侧窗电动开窗机 5 91SJ707（二）塑料隔声观察窗 6 91SJ707（一）木隔声观察窗 7 91SJ803 中悬钢天窗（1/2、1/4中悬） 8 92SJ605 平开铝合金门 9 92SJ606 推拉铝合金门 10 92SJ607 铝合金地弹簧门 11 92SJ704（一）硬聚氯乙烯塑钢门窗（一般型、全防腐型） 12 92SJ708 固定防火钢窗 13 92SJ712 平开铝合金窗 14 92SJ713 推拉铝合金窗 15 93J007-1 道路(行驶普通车的柔性路面） 16 93J007-2 道路(行驶普通车的混凝土路面） 17 93J007-3 道路(行驶重型车的柔性路面） 18 93J007-4 道路(行驶重型车的柔性路面） 19 93J007-5 道路（路拱曲线与路基横断面） 20 93J007-6 道路（人行道与简易构筑物） 21 93J007-7 道路（排水构筑物） 22 93J007-8 道路（路基边坡防护） 23 93SJ604 厂房特种门通用五金零件 24 94J622-6 窗帘电动启闭设备 25 94J623-2 Ⅱ型钢筋混凝土天窗架建筑构造 26 94SJ714 门窗用铝型材截面及几何参数图集 27 96(03)SJ101 多孔砖墙体建筑构造 28 96J201-1 平屋面建筑构造（一） 29 96J333-1 建筑防腐蚀构造（用于冶金及其他工业与民用建筑） 30 96J622-3 中悬钢侧窗螺杆式手摇开窗机 31 96J622-5 立转钢侧窗电动开窗机 32 96SJ101 多孔砖墙体建筑构造 33 97J103-1 铝合金玻璃幕墙 34 97SJ103（十二）铝合金玻璃幕墙型材截面几何参数 35 97SJ903 多层住宅建筑优选设计方案 36 98J111-1 内（隔）墙建筑构造（一）轻钢龙骨 37 98J333-2 建筑防腐蚀构造（用于化工及其他工业与民用建筑） 38 98J602-2 彩色涂层钢板门窗 39 98J622-2 平开窗电动开窗机
建筑工程图集名称大全 (01SG516)轻型屋面钢天窗架 (86D563)接地装置安装 00D101-7 预制分支电力电缆安装 00DX001-建筑电气工程设计常用图形和文字符号 00G514 吊车轨道联结及车挡 00G514(六)-吊车轨道联结及车挡》 01D203-2-6~10kV配电所二次接线(直流操作部分)》 01D303-3 常用水泵控制电路图 01G123 贮水罐选用及安装 01R405 压力表安装图集 01R406温度仪表安装图 01R409 管道穿墙、屋面防水套管 01R415 室内动力管道装置安装(热力管道) 01S125 开水器（炉）选用及安装 01S201 室外消火栓安装 01S302 雨水斗 01SJ914 住宅卫生间 01SS105 常用小型仪表及特种阀门选用安装 01架空输电线路图集---低压杆型及设备安装图 02.和灰机、搅拌机防护棚示意图.dwg 0205R103 热交换站工程设计施工图集 0298S102 98S102 卧式水泵隔振及其安装 02BGP03 阳光板图集 02D501-2 等电位联结安装 02DT-102门式刚架轻型房屋钢结构标准图集-檩条、墙梁分册02J003-室外工程图集 02J121-1外墙外保温建筑构造(一) 02J301+地下建筑防水构造 02J401钢梯图集 02J915 公共建筑卫生间 02R110 燃气（油）锅炉房工程设计施工图集 02R111 小型立、卧式油罐图集 02R112 拱顶油罐图集 02S101 矩形给水箱 02S106 中小型冷却塔选用及安装 02S403 钢制管件 02S404 防水套管 02S515 排水检查井图集 02S701 砖砌化粪池 02SG518-1门式刚架轻型房屋钢结构 02SS104 二次供水消毒设备选用与安装 02SS405-1 硬聚氯乙烯（PVC-U）给水管安装

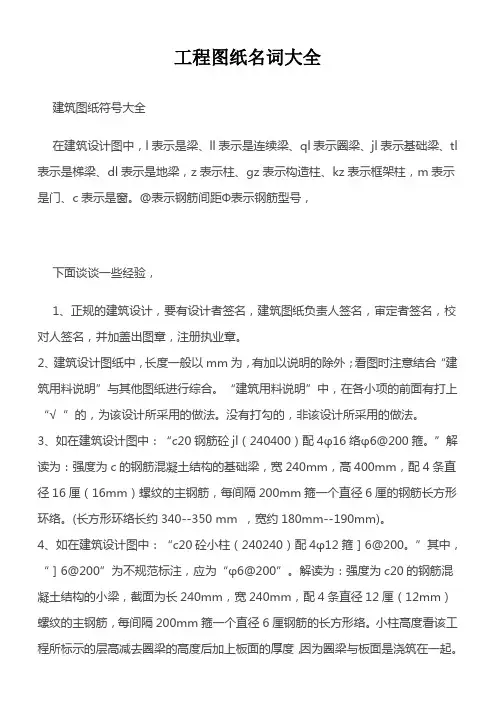

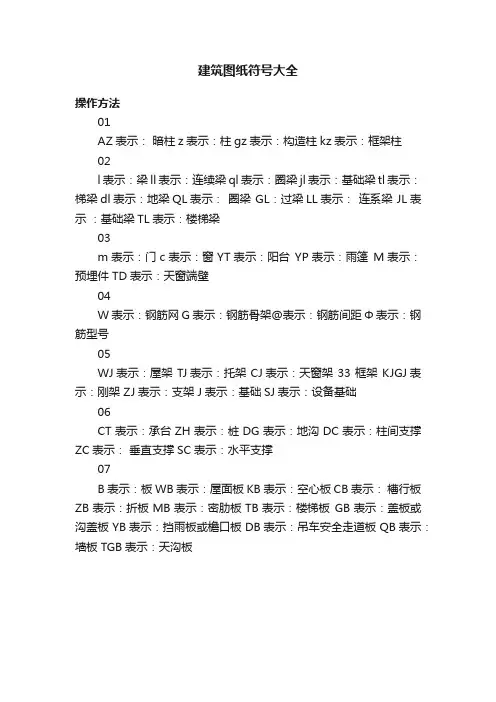

工程图纸名词大全 建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号， 下面谈谈一些经验， 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。 如何看懂建建筑图纸审查要点 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。 一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。
