MITSUBISHI
三菱ＭＲ－Ｅ数字交流伺服
安装调试说明书
（２００３．１１版本）
三菱ＭＲ－Ｅ数字交流伺服调试说明书
目录１．三菱ＭＲ－Ｅ连接示意图
２．通电前的检查
３．通电时的检查
４．三菱ＭＲ－Ｅ伺服驱动器的参数设定方法
５．三菱ＭＲ－Ｅ伺服驱动器的参数表
６．三菱ＭＲ－Ｅ伺服驱动器的参数和性能优化调整
１
三菱ＭＲ－Ｅ数字交流伺服调试说明书
１．三菱ＭＲ－Ｅ连接示意图
重要提示：由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。否则，会损坏编码器。（此种情况，不在三菱的保修范围！）
２．通电前的检查
１）确认三菱ＭＲ－Ｅ伺服驱动器和电机插头的连接，相序是否正确：Ａ．中惯量电机ＨＣ－ＳＦＥ５２（０．５ＫＷ）～１５２（１．５ＫＷ）的连接：
接地２
三菱ＭＲ－Ｅ数字交流伺服调试说明书
Ｂ．中惯量电机ＨＣ－ＳＦＥ２０２（２．０ＫＷ）的连接：
接地
注：电机相序错误，通电时会发生电机抖动现象。
刹车电源Ｂ１、Ｂ２无极性。
２）确认三菱ＭＲ－Ｅ伺服驱动器ＣＮ２和伺服电机编码器联接正确，
接插件螺丝拧紧。
３）确认三菱ＭＲ－Ｅ伺服驱动器ＣＮ１和数控系统的插头联接正确，
接插件螺丝拧紧。
３．通电时的检查１）确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认接地可靠。
３
三菱ＭＲ－Ｅ数字交流伺服调试说明书
４．三菱ＭＲ－Ｅ伺服驱动器的参数设定方法
三菱ＭＲ－Ｅ伺服驱动器修改参数的操作方法，如下：
１）按“ＭＯＤＥ”按钮，可切换显示以下６种方式，
２
切换到显示基本参数画面：
２）按○・ＵＰ和○・ＤＯＷＮ键，选择想修改参数的参数号（例修改２号参３）按２次○・ＳＥＴ键（想修改参数的参数值显示并闪烁）。
４）按○・ＵＰ键和○・ＤＯＷＮ键，改变参数值。（只有闪烁部分的参数值，才可以改变）
５）按○・ＳＥＴ键，确认修改的参数值。
重复以上２）～５）步骤，输入所有想改变的参数（按５．三菱ＭＲ－Ｅ伺服驱动器的参数表）。
４
三菱ＭＲ－Ｅ数字交流伺服调试说明书
注１：三菱ＭＲ－Ｅ伺服驱动参数分为基本参数（ＮＯ．０～ＮＯ．１９），扩展参数１（ＮＯ．２０～ＮＯ．４９），扩展参数２（ＮＯ．５０～
ＮＯ．８４）。大部分参数无需用户设定，只需按“５．三菱ＭＲ－Ｅ伺服驱动器的参数表”设置即可。注２：参数符号前带“＊”的参数，改变数值后，需关电源，再开电源才能有效。
（详细请参见三菱ＭＲ－Ｅ伺服驱动说明书）
５．三菱ＭＲ－Ｅ伺服驱动器的参数表：
三菱ＭＲ－Ｅ伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数（见参数表）；其余参数，一般情况下，不用修改。
参数表
５
三菱ＭＲ－Ｅ数字交流伺服调试说明书
三菱ＭＲ－Ｅ数字交流伺服调试说明书７
三菱ＭＲ－Ｅ数字交流伺服调试说明书
６．三菱ＭＲ－Ｅ伺服驱动器的参数和性能优化调整
根据上表设置好三菱ＭＲ－Ｅ伺服驱动器参数后，开始精确调整伺服性能（机床有二根轴以上，需要调整各轴的位置增益并使之匹配，所以采用三菱的“插补模式增益调整”），步骤如下：
（１）开关一次驱动器电源，参数有效。
（２）用数控系统手动方式来回反复加减速运行该运动轴，（由于
ＮＯ．２参数已设为“０１０５”，此时运动轴伺服驱动器按“自动调谐模式１”方法，自动确定驱动器参数）
（３）如果伺服性能较稳，调整ＮＯ．２号参数，逐步增加它，
ＮＯ．２
（此值越大，机床响应速度越快，系统的跟踪性能越好。但是此值太大，机床可能发生振荡）
（４）重复（２）～（３）步骤。一直到电机没有异常的响声或振荡为
止的最大限度的数值。
（５）读出Ｎ０．６参数（ＰＧ１位置环增益１）和Ｎ０．３６参数（ＶＧ１速度环增
益１）的数值（此值作为Ｎ０．６参数和Ｎ０．３６参数最大范围的数值）。（６）将ＮＯ．２号参数左边第二位改为“０”（即设定为“０００Ｘ”），
ＮＯ．２：“１改为（这样，三菱ＭＲ－Ｅ伺服驱动器按“插补模式增益调整”方法，自动确定驱动器参数）。８
三菱ＭＲ－Ｅ数字交流伺服调试说明书
（７）把第（５）步读出Ｎ０．６参数（ＰＧ１位置环增益１）的数值，输入
到驱动器中。用数控系统手动方式来回反复加减速运行该运动轴，修正Ｎ０．６参数。
（８）设置Ｎ０．３６参数（ＶＧ１速度环增益１）的数值为第（７）步设定的
Ｎ０．６参数的三倍以上（不超过第（５）步读出Ｎ０．３６参数（ＶＧ１速度环增益１）的数值）。
（９）运行机床，观察插补特性和运行状态，细微调整。
说明：自动增益调整是较为简单方便的调整方法，如果此方法无法
使机床调整得非常好，请采用“手动调整”方法，详细请参
阅：三菱使用说明书。
９
三菱伺服报警代码 时间:2014-08-25来源:电工之家作者:编辑部 使用三菱交流伺服系统主要由三个系列：MR-ES、MR-J2S、MR-J3。 通常故障情况可由伺服驱动器上显示代码来初步判断，以下是几种常见的故障及其排查方法： 1、AL.E6 -表示伺服紧急停止。引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。 2、AL.37-参数异常。内部参数乱，操作人员误设参数或者驱动器受外部干扰导致。一般参数恢复成出厂值即可解决。 3、AL.16-编码器故障。内部参数乱或编码器线故障或电机编码器故障。参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。 4、AL.20-编码器故障。电机编码器故障或线缆断线、接头松动等导致。更换编码器线或伺服电机编码器。MR-J3系列发生此故障时，还有一种可能是驱动器CPU 接地线烧断导致。 5、AL.30-再生制动异常。若刚通电就出现报警，则驱动器内部制动回路元件损坏。若在运行过程中出现，可检查制动回路接线，必要时外配制动电阻。 6、AL.50、AL.51-过载。检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。监控伺服电机负载率是否长时间超过100%，伺服响应参数设置过高，产生共振等原因。 7、AL.E9-主回路断开。检查主回路电源是否接入，若正常则主模块检测回路故障，须更换驱动器或配件。 8、AL.52-误差过大。电机编码器故障或驱动器输出模块回路元件损坏，通常油污较多的使用场合此故障较多。 另外简单判断伺服电机故障方法：去掉电机所有接线后，转动电机轴承，如能感觉到明显的阻力，转动时不顺畅，则机身线圈烧坏，另外装配联轴器不当时很容易把编码器敲坏，可摇动电机编码器部分，若能听到编码器碎片的声音，则编码器被敲坏。 附上三菱伺服MR-J2S系列所有代码 伺服报警的代码： —— AL10 欠压 —— AL12 存储器异常 —— AL13 时钟异常 —— AL15 存储器异常2 —— AL16 编码器异常1 —— AL17 电路异常2 —— AL19 存储器异常3 —— AL1A 电机配合异常 —— AL20 编码器异常2 —— AL24 电机接地故障 —— AL 25 绝对位置丢失 —— AL 30 再生制动异常 —— AL 31 超速
MITSUBISHI 三菱ＭＲ－Ｅ数字交流伺服 安装调试说明书 （２００３．１１版本） 三菱ＭＲ－Ｅ数字交流伺服调试说明书 目录１．三菱ＭＲ－Ｅ连接示意图 ２．通电前的检查 ３．通电时的检查 ４．三菱ＭＲ－Ｅ伺服驱动器的参数设定方法 ５．三菱ＭＲ－Ｅ伺服驱动器的参数表 ６．三菱ＭＲ－Ｅ伺服驱动器的参数和性能优化调整
１ 三菱ＭＲ－Ｅ数字交流伺服调试说明书 １．三菱ＭＲ－Ｅ连接示意图 重要提示：由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。否则，会损坏编码器。（此种情况，不在三菱的保修范围！） ２．通电前的检查 １）确认三菱ＭＲ－Ｅ伺服驱动器和电机插头的连接，相序是否正确：Ａ．中惯量电机ＨＣ－ＳＦＥ５２（０．５ＫＷ）～１５２（１．５ＫＷ）的连接：
接地２ 三菱ＭＲ－Ｅ数字交流伺服调试说明书 Ｂ．中惯量电机ＨＣ－ＳＦＥ２０２（２．０ＫＷ）的连接： 接地 注：电机相序错误，通电时会发生电机抖动现象。 刹车电源Ｂ１、Ｂ２无极性。 ２）确认三菱ＭＲ－Ｅ伺服驱动器ＣＮ２和伺服电机编码器联接正确， 接插件螺丝拧紧。 ３）确认三菱ＭＲ－Ｅ伺服驱动器ＣＮ１和数控系统的插头联接正确， 接插件螺丝拧紧。 ３．通电时的检查１）确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。 建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。 ２）确认接地可靠。 ３ 三菱ＭＲ－Ｅ数字交流伺服调试说明书 ４．三菱ＭＲ－Ｅ伺服驱动器的参数设定方法 三菱ＭＲ－Ｅ伺服驱动器修改参数的操作方法，如下： １）按“ＭＯＤＥ”按钮，可切换显示以下６种方式，
２ 切换到显示基本参数画面： ２）按○・ＵＰ和○・ＤＯＷＮ键，选择想修改参数的参数号（例修改２号参３）按２次○・ＳＥＴ键（想修改参数的参数值显示并闪烁）。 ４）按○・ＵＰ键和○・ＤＯＷＮ键，改变参数值。（只有闪烁部分的参数值，才可以改变） ５）按○・ＳＥＴ键，确认修改的参数值。 重复以上２）～５）步骤，输入所有想改变的参数（按５．三菱ＭＲ－Ｅ伺服驱动器的参数表）。 ４ 三菱ＭＲ－Ｅ数字交流伺服调试说明书 注１：三菱ＭＲ－Ｅ伺服驱动参数分为基本参数（ＮＯ．０～ＮＯ．１９），扩展参数１（ＮＯ．２０～ＮＯ．４９），扩展参数２（ＮＯ．５０～
三菱伺服电机调试步骤 三菱伺服调试步骤： 一．纯软件调试： 调试环境:采用仿真器调试 调试任务：检验软件的正确性 1.总调：接上各种传感器，对编码器编相应的信号单片机程序模仿伺服电机工作时的编码器信号，然后按工作情况-启动，调速，停机等各个工作状态调试。 （1）多任务的参数是否打架，这里要展开才能说清楚，请多体会 （2）多任务系统各个任务占用DSP的时间，是否有任务在极端情况下时间不够。 （3）注意极端情况，边缘情况是是否工作正常。 2.子系统调试： （1）判断边缘状态下工作是否出问题 （2）走通每一条路，判断结果和预期是否一致 （3）注意是否存在计算溢出 二．直流低电压，低电流下调试： 调试环境：用直流电源加30V或60V直流电压；烧写芯片调试；采用示波器，功率仪等对硬件数据监测，最好有DSP-
电脑调试系统，将DSP工作情况，检测参数传给电脑，同时将电脑的工作或调试命令传给DSP。 调试任务：主要检验软件和硬件之间协调性 （1）各个工作状态下硬件数据（如电压，电流，波形，功率等）是否正常 （2）判断各个关键点的干扰情况。关键点一般是指：为DSP 供电的3.3V电源；编码器信号接收端；通讯信号接收端；功率模块电源；功率模块驱动信号端；功率模块保护信号接收端等。记下这些关键点的干扰情况，好与后面强电加上后的干扰比较。 三．交流低功率下调试： 调试环境：加交流电源，低功率负载；烧写芯片调试；采用示波器，功率仪等对硬件数据监测，DSP-电脑调试系统。调试任务：检验交流及其有关电路。 四．交流高功率下调试： 调试环境：加交流电源，高功率负载；烧写芯片调试；采用示波器，功率仪等对硬件数据监测，DSP-电脑调试系统。调试任务：检验最恶劣干扰下系统工作状态；检验整流桥，功率模块，滤波电容发热情况；检验电机发热情况。（1）在大功率情况下，测试关键点干扰情况，和直流小功率情况作比较，找出问题。 （2）检验大功率情况系统的各个参数

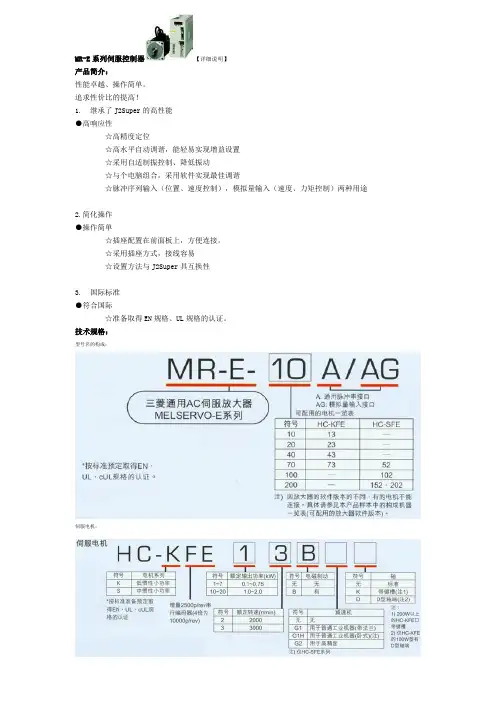

三菱伺服MR-ES系列产品简介 三菱通用AC伺服MR-ES系列是MR-E的基础上开发的，保持了高性能但是限定了功能的AC伺服系列。MR-ES系列从控制模式上又可分成MR-E-A（位置控制模式和速度控制模式），MR-E-AG（模拟量输入的速度控制模式和转矩控制模式）。MR-ES系列的配套伺服电机的最新编码器采用131072脉冲/转分辨率的增量位置编码器，频率响应从原来的300HZ提升到500HZ。 1、高性能（继承了MR-J2S的高性能） ●高响应性，从原来的300HZ提升到了500HZ。 ●高精度定位 ●高水平自动调谐，能轻易实现增益设置 ●采用自适应震动抑制控制，降低震动 ●通过在个人电脑上安装的软件实现最佳调谐 ●脉冲序列输入（位置、速度控制），模拟量输入（速度、力矩控制）两种用途. 2、简化操作（操作简单） ●插座配置在前面板上，方便连接 ●采用插座方式，接线容易 ●设置方法与J2-SUPER具有互换性。 3、国际标准 ●已取得EN、UL、cUL认证。 三菱伺服MR-E系列配套产品型号 ● MR-E-A-KH003 具有位置控制和速度控制模式 ● MR-E-AG-KH003 具有位置控制和速度控制模式 功率/KW 型号 功率 KW 型号 0.1MR-E-10A(G)-KH003 0.2 MR-E-20A(G)-KH003 HF-KE13BJW1-S100HF-KE23BJW1-S100 MR-J3ENCBL5M-A1-L MR-J3ENCBL5M-A1-L MR-PWS1CBL2M-A1-L MR-PWS1CBL2M-A1-L MR-ECNP1-B MR-ECNP1-B MR-ECNP2-B MR-ECNP2-B MR-ECN1MR-ECN1 MR-BKS1CBL5M-A1-L MR-BKS1CBL5M-A1-L 0.4MR-E-40A(G)-KH003 0.5 MR-E-70A(G)-KH003 HF-KE43BJW1-S100HF-SE52BJW1-S100 MR-J3ENCBL5M-A1-L MR-ESCBL5M -L MR-PWS1CBL2M-A1-L MR-PWCNS4 MR-ECNP1-B MR-ECNP1-B

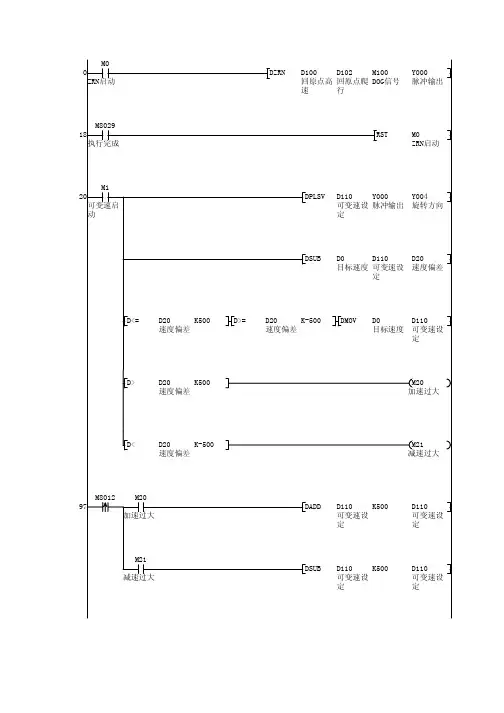

三菱FX PLC 与MR-JE伺服连接参数调试（位置控制） 1.位置控制接线图如下：这些线是必需要接的（漏型接法）： （1）、CN1.20（DICOM输入公共端），CN1.12(OPC)接24V 正。 （2）、CN1.46(DOCOM输出公共端), CN1.3(LG) 接24V负。 （3）、PLC Y0接CN1.10（PP脉冲），PLC Y10接CN1.35（NP方向）。 （4）、CN1.42与CN1.47之间接一个常闭开关（不接会出现E6.1报警）。 （5）、CN1.15 （使能）与CN1.47接一个开关，闭合时才能开启电机，用手转动电机轴不动。电机有丝丝响声，如果断开，用手可以转动电机轴。 （6）、CN1.43（LSP），CN1.44(LSN)与CN1.47之间分别接一个常闭开关.如果不接会出现99.1和99.2的警。
2.通软件设置数字I/0 软件MR configurator2 软件与伺服驱动连接正常后双击“参数”进入参数设置界面。 双击数字输入输出下面的“基本设置进入“数字输入输出基本设置”画面
单击“自动ON分配“出现以下界面，将SON,LSP,LSN,EM2/1设置为ON,点确定，这样设置后CN1.42，CN1.15，LSP,LSN, 不接外面的开关电路也不会报警了，也可以将参数PD01设置为：”1C04”,可以达到一样的效果，
3.参数设置; PA.01 设置为0， PA.13设置：0101或者0111，以下是PA13参数里的一些内容. PA05:这是设置多少个肪冲转一圈的参数，默认是10000个脉冲，是少值是1000. 如果设置为了2000，那就是PLC发2000个脉冲电机转一圈， 电子齿轮比：PA06:电子齿轮比分子，PA07:电子齿轮比分母 PA21,这个参数是设置PA05起作用还是（PA06,PA07）电子齿轮比起作用。
三菱伺服器的调试方法（一） 三菱伺服调试是一个很重要也很繁琐的工作，需要懂得的调试方法要很多，梦翔宇科技公司技术部为大家整理的一些非常实用的常见调试方法。 三菱伺服器伺服电机常见的调试方法 一、基本接线湛江市鸿瑞杰电气有限公司 地址:湛江市南油南调路商业街南侧10016号（湛江变频器维修中心） 主电源输入采用～220V ，从L1、L3接入（实际使用应参照操作手册）； 控制电源输入r 、t 也可直接接～220V; 电机接线见操作手册第22、23页，编码器接线见操作手册，切勿接错。 二、试机步骤 1.JOG 试机功能 三菱伺服仅按基本接线就可试机； 在数码显示为初始状态‘r 0’下，按‘SET ’键，然后连续按‘MODE ’键直至数码显示为‘AF －AcL ’，然后按上、下键至‘AF-JoG ’; 按‘SET ’键，显示‘JoG -’:按住‘^’键直至显示‘rEAdy ’; 按住‘<’键直至显示‘SrV-on ’; 按住‘^’键电机反时针旋转，按‘V ’电机顺时针旋转，其转速可由参数Pr57设定。 按‘SET ’键结束。 2. 三菱伺服内部速度控制方式
COM ＋（7脚）接＋12～24VDC,COM-（41脚）接该直流电源地；SRV －ON （29脚）接COM-; 参数No.53、No.05设置为1：（注此类参数修改后应写入EEPROM, 并重新上电） 调节参数No.53, 即可使电机转动。参数值即为转速，正值反时针旋转，负值顺时针旋转。 3.三菱伺服位置控制方式 COM ＋（7脚）接＋12～24VDC,COM-（41脚）接该直流电源地；SRV －ON （29脚）接COM-;PLUS1（3脚）、SIGN1（5脚）接脉冲源的电源正极（＋5V ）；PLUS2（4脚）接脉冲信号，SIGN （6脚）接方向信号；参数No.02设置为0，No42设置为3，No43设置为1； PLUS （4脚）送入脉冲信号，即可使电机转动；改变SIGN2即可改变电机转向。另外，调整参数No.46、No.4B, 可改变电机每转所需的脉冲数（即电子齿轮）。 常见问题解决方法: 湛江市鸿瑞杰电气有限公司 地址:湛江市南油南调路商业街南侧10016号（湛江变频器维修中心） 1. 三菱数字式交流伺服系统MHMA 2KW ，试机时一上电，电机就振动并有很大的噪声，然后驱动器出现16号报警，该怎么解决？ 这种现象一般是由于驱动器的增益设置过高，产生了自激震荡。请调整参数No.10、No.11、No.12，适当降低系统增益。（请参考《使用说明书》） 2.三菱交流伺服驱动器上电就出现22号报警，为什么？ 22号报警是编码器故障报警，产生的原因一般有：编码器接线有问题：断线、短路接错等等，请仔细查对；电机上的编码器有问题：错位、损坏等，请送修。

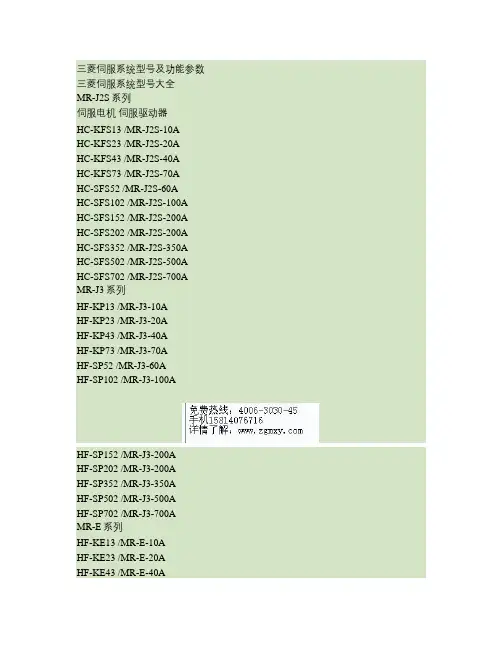

三菱伺服系统型号及功能参数三菱伺服系统型号大全 MR-J2S系列 伺服电机伺服驱动器 HC-KFS13 /MR-J2S-10A HC-KFS23 /MR-J2S-20A HC-KFS43 /MR-J2S-40A HC-KFS73 /MR-J2S-70A HC-SFS52 /MR-J2S-60A HC-SFS102 /MR-J2S-100A HC-SFS152 /MR-J2S-200A HC-SFS202 /MR-J2S-200A HC-SFS352 /MR-J2S-350A HC-SFS502 /MR-J2S-500A HC-SFS702 /MR-J2S-700A MR-J3系列 HF-KP13 /MR-J3-10A HF-KP23 /MR-J3-20A HF-KP43 /MR-J3-40A HF-KP73 /MR-J3-70A
