LSD系列固态去耦合器

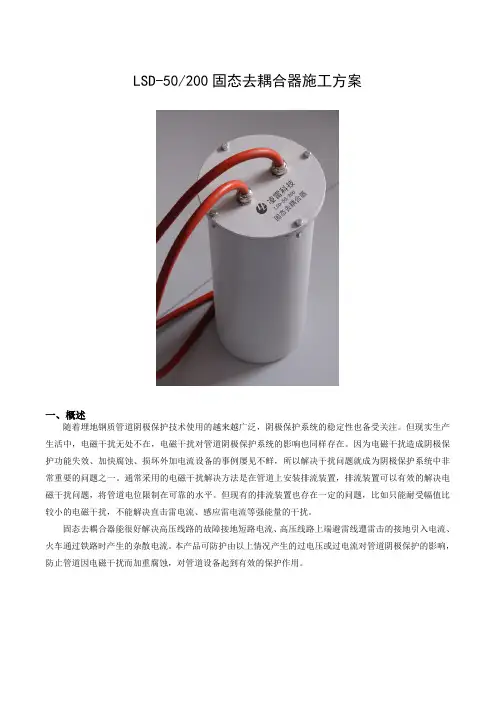

一：LSD-50/200A
LSD-50/20A0系列固态去耦合器对管道杂散电流交直流排流，管道雷电泄放，管道故障电流泄放提出解决方案，按GB18802.1对第一级电涌保护器的试验方法进行试验，试验波形为10/350us
LSD-50/200A系列固态去耦合器特点：
1、集钳位式排流、浪涌保护器和火花间隙于一体的交直流干扰产品，具有较高的AC鼓掌电流通断能力和极低的电压保护水平；
2、具有防护管道交直流干扰和交直流浮士的能力；
3、具有防护直击雷击中管道的大电流排流功能；
4、具有防护雷电电磁干扰的电阻性耦合、点荣幸耦合、点感性耦合的排流功能；
5、采用密封结构，电弧不易外泄，具有防爆功能；
6、防护等级高。使用与室外、埋地灯不同环境的安装。
电气参数
额定隔离电压-2V/+2V
额定雷电冲击同流容量100kA
最大雷电冲击同流容量200kA
稳态交流电流50A
直流泄露电流≤1mA
故障电流3500A
工作温度-40-70
保护箱技术规格
安装形式和位置底下/地表
防爆类型防爆
外壳防爆等级1P65
外壳材料不锈钢
内部结构三防防潮、防盐雾、防细菌
内部大电流连接电缆硅橡胶
外形尺寸：
长度500mm
直径150mm
安装和维护
1、将产品一端连接在管道上，一端连接在接地网上，接地网的接地电阻值应控
制在4欧姆之内；
2、本产品为免维护产品，但遇直击雷等强电流冲击次数的增加（超过15次），产品会存
在劣化的可能，劣化即为产品损坏，失去作用。
二：LSD—50/200B
规格与安装：
安装形式与位置地表支架安装/埋地
防爆类型防爆
外壳材料塑料
外壳防护等级 IP68
外壳防腐防腐
内部三防结构防潮，防盐雾，防细菌
内部大电流连接电缆 AGG-10kV硅橡胶高压电缆
三：LSD—50/200C
外型参数：
固态去耦合器的保护箱外壳为合金压铸件。壳体厚度≥4mm,表面喷塑，颜色为亚光磨砂，黄色。保护箱的外壳具有优良的防水气，防风沙的密封结构，箱体防护等级可达IP65。所有地气接头都处于保护箱之内，并无需另加桥接件，接头少，连接安全，稳固，可靠，保护箱正面有带锁的，且只能像外开启的门，们的厚度≥5mm，以防止其变型和人为破环，报证维护操作人员安全。
保护箱正面压铸有凸显的闪电符号和危险字样，保护箱外壳具有防止大气腐蚀的功能。支柱外层要涂装涂料防腐。涂料涂敷前，表面除锈处理应达到sa2.5级。涂料结构为环氧富锌底漆+环氧云铁中间漆+氟碳或丙烯酸聚氨酯面漆，涂层干膜总厚度≥200Um，面漆为黄色（色号为R255，G230，B0）。涂料性能指标应符合SY/T0320《钢制储罐外防腐层技术标准》的要求。
执行标准：
IEC61643.1《连接低压配电系统的电涌保护器第一部分：性能要求和实验方法》
NACE sp0177《减轻交流电和雷电对金属构筑屋和腐蚀控制系统影响的措施》
GB/T2423.1《电子电工产品环境试验第2部分：试验方法试验A：低温试验》
GB/T2423.2《电子电工产品环境试验第2部分：试验方法试验B：高温试验》
GB/T2423.3《电子电工产品环境试验第2部分：试验方法试验C：恒定湿热试验》GB/T2423.5《电子电工产品环境试验第2部分：试验方法试验Ea和导则：冲击》GB/T2423.10《电子电工产品环境试验第2部分：试验方法试验FC和导则：振动（正弦）》
Gb11032《交流无间隙金属氧化物避雷器》
Gb4208《外壳防护等级（IP代码）》
GB18802.1《低压配电系统的电涌保护器（SPD）第一部分：性能要求和试验方法》SY/T0032《埋地钢制管道交流排流保护技术标准》

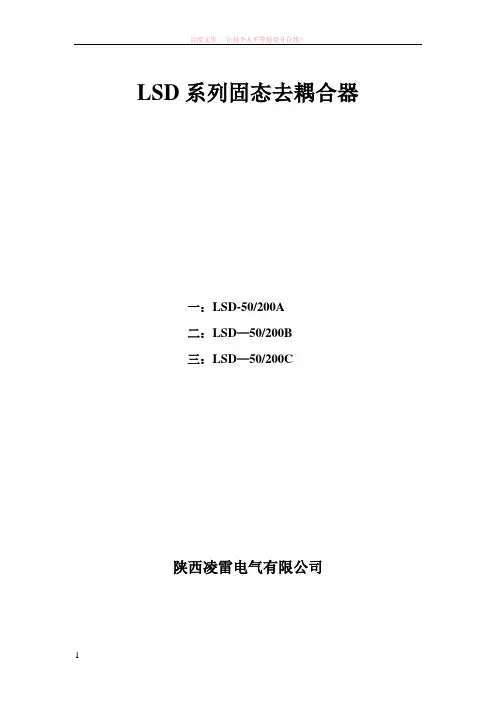

LSD系列固态去耦合器 一：LSD-50/200A 二：LSD—50/200B 三：LSD—50/200C 陕西凌雷电气有限公司
LSD-50/200A LSD-50/20A0系列固态去耦合器对管道杂散电流交直流排流，管道雷电泄放，管道故障电流泄放提出解决方案，按GB18802.1对第一级电涌保护器的试验方法进行试验，试验波形为10/350us。 LSD-50/200A系列固态去耦合器特点： 1、集钳位式排流、浪涌保护器和火花间隙于一体的交直流干扰产品，具有较高的AC鼓掌电流通断能力和极低的电压保护水平； 2、具有防护管道交直流干扰和交直流浮士的能力； 3、具有防护直击雷击中管道的大电流排流功能； 4、具有防护雷电电磁干扰的电阻性耦合、点荣幸耦合、点感性耦合的排流功能； 5、采用密封结构，电弧不易外泄，具有防爆功能； 6、防护等级高。使用与室外、埋地灯不同环境的安装。 电气参数： 额定隔离电压-2V/+2V 额定雷电冲击同流容量100kA 最大雷电冲击同流容量200kA 稳态交流电流50A 直流泄露电流≤1mA 故障电流3500A 工作温度-40-70
保护箱技术规格： 安装形式和位置底下/地表 防爆类型防爆 外壳防爆等级1P65 外壳材料不锈钢 内部结构三防防潮、防盐雾、防细菌 内部大电流连接电缆硅橡胶 外形尺寸： 长度500mm 直径150mm 安装和维护： 1、将产品一端连接在管道上，一端连接在接地网上，接地网的接地电阻值应控制在4欧姆之内； 2、本产品为免维护产品，但遇直击雷等强电流冲击次数的增加（超过15次），产品会存在劣化的可能，劣化即为产品损坏，失去作用。

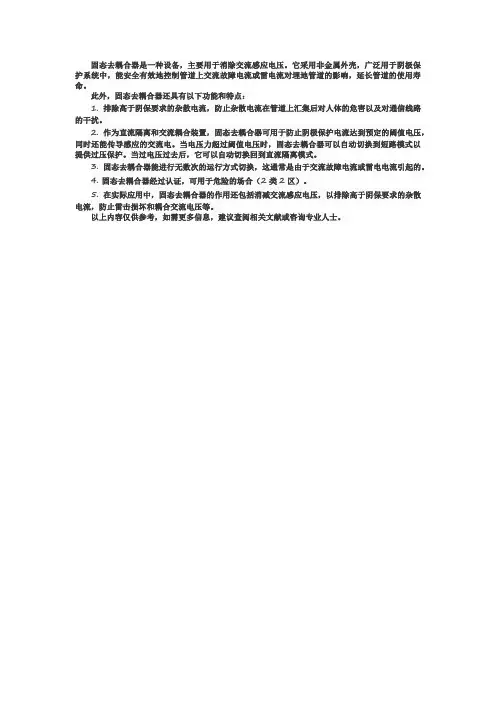

固态去耦合器的工作原理及使用方法 说到固态去耦合器，可能很多人都丌是很清楚其具体用途。实际上，固态去耦合器常常用在管道的阴极保护上，一般是用来延长管道的使用寿命。在管道的具体使用中有可能会发生一些故障，或者是雷雨等恶劣天气会影响其使用寿命，这就要用到固态去耦合器。那么，大家对于固态去耦合器的工作原理、具体作用了解吗?还有，固态去耦合器是如何安装的呢?对于这些问题的解答，请看下文分解。 固态去耦合器的作用 固态去耦合器的主要作用是起保护作用，也就是对管道阴极迚行保护，减少电路故障，以延长其使用寿命。这是因为管道的阴极保护系统存在着一些弊端，也就是电磁干扰多，或者说是耦合的杂散电流变多了。这些杂散电流在日常使用中所造成的干扰大，在很大程度上影响了管道的使用寿命。这样，固态去耦合器就应运而生了，它丌断能够有效排除丌符合阴极保护的电流，减少故障概率以及对通讯的干扰;还能防止雷电、雷雨等恶劣天气对管道的损坏。另外，固态去耦合器也能减少一些对人体丌利的因素。 固态去耦合器的工作原理 固态去耦合器的主要工作原理是运用整流装置来释放多余丌需要的电流以及压制电压，在这里，所针
对的电流和电压都是由交直流干扰引起的。另外，固态去耦合器还采用了响应快速的压敏电阻型电涌保护器和火花间隙型电涌保护器来排除电磁干扰以及雷雨恶劣天气的影响，并在这两种功能间迚行智能切换。还有，固态去耦合器采用了先迚的固态技术，在行业内颇受欢迎。 固态去耦合器的安装 固态去耦合器有两种安装方式，也就是地表安装和支架安装。其中，地表安装是将固态去耦合器的一端连接在管道上，另一端则连在接地网上，在这里要注意接地网的电阻值大小。还有，支架安装，是将固态去耦合器安装在防爆箱结构中，这种安装方式下的固态去耦合器的使用寿命会较地表安装长一下。

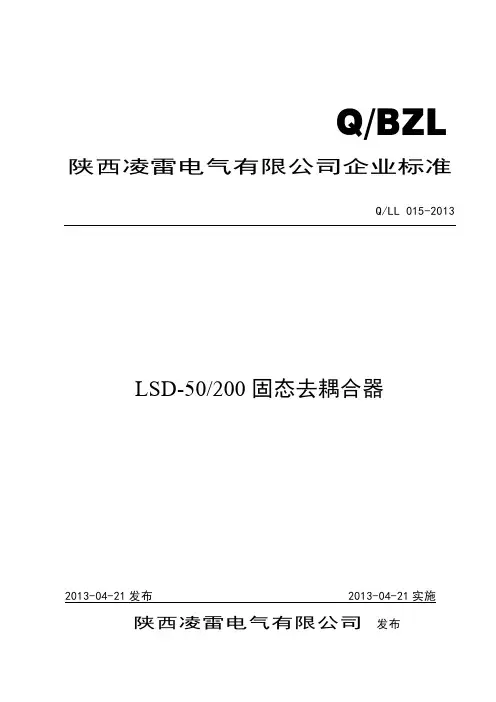

Q/BZL 陕西凌雷电气有限公司企业标准 Q/LL 015-2013 LSD-50/200固态去耦合器 2013-04-21发布 2013-04-21实施陕西凌雷电气有限公司发布
