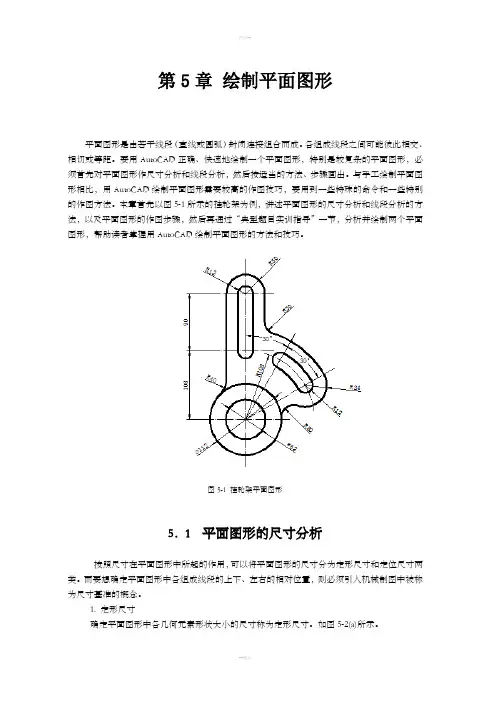

2、平面图形的线段分析242440
7
2-φ8
3.连接线段
没有定位尺寸，需要依赖附加的两个几何条件才能画出的线段。
1.已知线段
注有完整的定形、定位尺寸，能直接画出的线段。
2.中间线段
有一个定位尺寸，需依赖附加的一个几何条件才能画出的线段。
七、平面图形的绘图方法与步骤
1.准备工作
分析尺寸，
确定线段类型
2.绘制底图
3.检查描深底图
4.标注尺寸
5.填写标题栏
24
24
40
7 2-φ8
先画已知线段再画中间线段
24
2-φ8 24
40
7
R9+R8 R49-R8
画连接线段擦去多余线段描深
1．图纸目录 2.设计说明 主要技术经济指标表 这些表可列在总平面布置图上。 3.总平面布置图 一、城市坐标网、场地建筑坐标网、坐标值 二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。 三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数； 四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数 五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等； 六、指北针、风玫瑰； 七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表； 八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等． 4.竖向设计图 一、地形等高线和地物； 二、场地建筑坐标网、坐标值； 三、场地外围的道路、铁路、河渠或地面的关键性标高； 四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）； 五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡； 六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。 七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。 八、指北针； 九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；
十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图． 5.土方工程图 一、地形等高线、原有的主要地形、地物； 二、场地建筑坐标网、坐标值； 三、场地四界的城市坐标和场地建筑坐标（或注尺寸）； 四、设计的主要建筑物、构筑物； 五、高距为0.25-1.00米的设计等高线 六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量； 七、土方工程平衡表； 八、指北针； 九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等； 十、本图亦可用其他方法表示，但应便于平整场地的施工 十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图． 6.管道综合图 一、绘出总平面布置图； 二、场地四界的场地建筑坐标（或注尺寸）； 三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸 四、场外管线接入点的位置及其城市和场地建筑坐标。 五、指北针； 六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。 七、说明栏内：尺寸单位、比例、补充图例。 7.绿化布置图 一、绘出总干面布置图； 二、场地四界的场地建筑坐标（或注尺寸） 三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）； 四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的
湘源控规主要绘图步骤 1、绘制道路系统规划图步骤 1) 设置绘图参数。使用“绘图参数设置”命令，设置绘图比例及字体高度。 2) 绘道路中心线。使用“PLINE”、“LINE”或“ARC”等命令，通过输入坐标值，绘制好道路中心线。建议最好用“PLINE多段线”命令绘制。 3) 生成道路。使用“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中心线，生成道路，重复此步操作，把所有道路中心线全部转为道路。 4) 设置交叉口处理的弯道参数。使用“弯道参数设置”命令。 5) 道路交叉口处理。使用“交叉处理”或“单交叉口”命令。 6) 人工修改交叉口。自动交叉口处理后，可能存在某些交叉口处理不完善情况，用户可以通过人工方法，用“VV圆角”命令修改。 7) 喇叭口拓宽处理。如果道路交叉口需要进行喇叭口处理的,可进行该步操作，否则跳过。 8) 生成坐标。使用“道路标注”-〉“所有坐标”命令。 9) 生成道路宽度标注。使用“道路标注”-〉“所有宽度”命令。 10) 生成弯道半径标注。使用“道路标注”-〉“所有半径”命令。
11) 标道路交叉口标高。使用“道路标注”-〉“单个标高”命令，逐次把所有道路交叉口的标高标注完。 12) 生成道路坡度、长度及箭头。使用“道路标注”-〉“所有坡度”命令。 13）标注道路断面符号。使用“断面符号”命令。 14）生成道路横断面图。使用“横断面图”或“单横断面”命令。 15) 插入图框、图签、会签等。使用“插入图框”命令 16) 生成坐标网。使用“生成坐标图”命令 17) 生成图例。使用“生成图例”命令。 18) 存盘。例如存“道路图.DWG”。 2、绘制控制指标规划图步骤 1）打开用地图另存为指标图。例如打开“用地图.DWG”另存为“指标图.DWG”。 2）设置默认控制指标的各指标值。使用“指标设置SETDEF”命令。 3）生成控制指标。使用“输入指标”或“生成指标”命令，生成全部的控制指标块。 4）如果用“生成指标”命令生成全部的指标块，则还需计算总用地面积及绿地面积。使用“算总面积”和“绿地面积”命令。 5）对不符合要求的指标块进行修改。使用“指标修改”命令。
泥工——包水饺 活动目标： 1、学习团圆、压扁的技能，能运用这些技能来塑造简单水饺的形象，发展幼儿的动手能力。 2、继续培养幼儿对泥塑的兴趣及泥塑活动的常规。 活动准备： 橡皮泥、泥工板、范例等 活动过程： 一、引题 ——通过讨论的活动形式激发幼儿活动的兴趣。请幼儿一桌一桌的讨论说水饺是什么样的？ 二、出示范例，激发幼儿塑造的兴趣 ——重点：强调团圆、压扁的技能：、左手心，左手在下右手在上，手心相对，把泥慢慢的团圆，团圆后用掌心想下压。 ——难点：把泥压好后包捏成水饺的形象。 三、幼儿动手操作，教师巡回指导，鼓励幼儿大胆塑造。 四、请幼儿互相观赏作品，说说谁的作品好，在操作中，谁认真作业到结束。 五、结束活动： ——整理泥塑，要求幼儿把同颜色的泥团放在一起。
手工——运动小人 活动目标： 1、能用火柴棒来表现运动人的头部、四肢和躯干。 2、了解运动姿势，发挥想象力，拼搭出各种运动造型。 3、感受图形拼搭的趣味。 活动准备： 1、火柴棒双面胶 2、为每位幼儿准备一些火柴 活动过程： 一、我是运动员 ——玩“山上有个木头人”的游戏，将其中的“木头人”替换成“运动员幼儿念完儿歌最后一句时，立刻摆出一种运动姿势，并保持不动。 ——在游戏中，教师和幼儿一起模仿，了解不同运动项目的动作特点。二、运动员出来了 ——请一名幼儿模仿一种运动项目的动作姿势。教师讲解并示范用火柴棒拼搭的方法。先定好运动员头部的位置，然后根据运动员的姿势摆放好身体、手、脚的位置和方向。最后，看看运动员的姿势是不是和示范者的姿势一样。——鼓励幼儿发挥想想，自主设计运动员的不同运动姿势。 三、运动员参加运动会 ——运动员马上要去参加运动会了！教师发给幼儿操作用纸，请幼儿先耐心撕下双面胶的白色纸条，然后在有粘性的空白处用火柴棒拼搭运动员。——教师巡回观察并指导，鼓励幼儿添画“道具”或运动情景。 ——教师询问幼儿拼搭的是什么运动员的姿势，并用文字在其作品旁简单记录。
彩色总平面制作步骤 1.在CAD中输出eps图形图线 2.栅格化eps文件（栅格化eps格式，分辨率 得到透明背景线框图像。 3.在总平面图下方新建图层，并填充为白色 执行：图层→新建→图层背景 (将填充图层转化为背景) ctrl+s保存文件 4.ctrl+o打开。文字eps和建筑eps文件 以相同参数对文字eps与建筑eps进行栅格化处理 5.将3个文件进行合并 Ctrl+A全选→ctrl+c复制 回到总平面 ctrl+shift+V进行原位粘贴 重命名图层，文字，建筑 6.裁剪工具将图像进行裁剪（节约磁盘空间） 7.划分层次。路面，绿化区，建筑 ⑴检查线稿是否闭合，魔棒工具，设置容差为， 单击路面区域进行闭合处理 新建图层→命名封闭直线，单击直线工具，设置前景色为黑色，用画 笔工具，直线粗细为 8.魔棒单击路面，容差 对路面部分进行选择（用快速蒙版进行选区查看） 9.路面选区建立完成之后→选择→存储选区→名称（马路）
新建图层，命名为马路，设置前景色为 Alt+delete，快速填充 10.使用用样方法划分绿化，铺装，水面区域，以色块进行划分 11.对图层进行分图→⑴铺装⑵色块（水面，建筑色块，草地，马路） ⑶线稿 12.添加图例。种植新建图层（主干道树） 主干道→次干道 选择图例ctrl+c复制。Ctrl+v粘贴 种植主干道植物图例 对图例进行同图层复制 alt+鼠标左键 将主干道都种上图例 13.设置投影→动作设置投影→图例所在图层→主干道树→窗口→新建动作→命名为：制作影子→单击记录 回到图层面板ctrl+J 创建主干道副本 ctrl+总括号键副本图层下移 Ctrl+M调整曲线命令把整张图例调至黑色，根据投影方向按方向键，设置不透明度为80﹪ 单击动作面板停止按钮（可用于其他图层影子制作） 14.铺装制作 ⑴用软件自带图案进行铺装制作 选择铺装图→铺装1色块图层 按ctrl单击图层缩览图，将其载入选区
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括: (1)施工用地范围，施工用的各种道路; (2)加工厂、制备站及有关机械的位置; (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4)行政管理房、宿舍、文化生活福利建筑等; (5)水源、电源、变压器位置，临时给排水管线和供电、动力设施; (6)机械站、车库位置; (7)一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则 (1)尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2)合理组织运输，减少运输费用，保证运输方便通畅。 (3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。 (5)各种生产生活设施应便于工人的生产生活。 (6)满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2)建设地区的自然条件和技术经济条件。 (3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题;当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。 1.铁路运输 当大量物资由铁路运入工地时，应首先解决铁路由何处引入及如何布置问题。一般大型工
