Z3040摇臂钻床的电气控制设计
学生姓名
班级
学号
成绩
指导教师(签字)
机械工程学院（部）
年月日
目录
一、设计内容……………………………………………………………………………
1.1设计内容…………………………………………………………………
二、Z3040摇臂钻床的结构和运动分析…………………………………………
2.1 Z3040摇臂钻床的结构………………………………………………………………
2.2 Z3040摇臂钻床的运动分析…………………………………………………………
三、Z3040摇臂钻床传统电气控制系统原理…………………………
3.1电气原理图………………………………………………………………
3.2主轴电动机控制………………………………………………………………
3.3摇臂升降控制…………………………………………………………………
3.4夹紧松开控制…………………………………………………………………
3.5冷却泵电动机控制……………………………………………………………
3.6连锁、保护环节………………………………………………………………
3.7照明与信号指示电路…………………………………………………………
四、电气控制系统硬件设计……………………………………
4.1选择PLC的原则……………………………………………………………
4.2 PLC型号的选择…………………………………………………………………
4.3低压电器元件的选用………………………………………………………………
4.4元件清单……………………………………………………………………
五、电气控制系统的软件设计……………………………………………
5.1控制系统的状态流程图……………………………………………………
5.2控制系统的梯形图……………………………………………………………
六、系统调试及结果……………………………………………………………
6.1硬件调试…………………………………………………………………………
6.2软件调试…………………………………………………………………………
6.3模拟调式和联机调式……………………………………………………………………
6.4调试结果…………………………………………………………………………
七、总结………………………………………………………………………………
八、参考文献…………………………………………………………………………
一、设计内容
1.1、设计内容
本次设计是对Z3040型摇臂钻床的电气控制设计，根据设计要求设计电气控制系统及连接，使其能实现自动完成各个工作要求。
设计的主要内容包括对继电器电气原理图的设计及绘制，对PLC电器原理图的设计与绘制，制成控制板并进行连接。
这次设计的目的在于通过完成设计，了解可编程控制器的结构、工作原理、特点和用途，掌握对继电器的选型和各型号继电器的用途和作用，掌握可编程控制器的编程方法和指令系统。
二、Z3040摇臂钻床的结构和运动分析

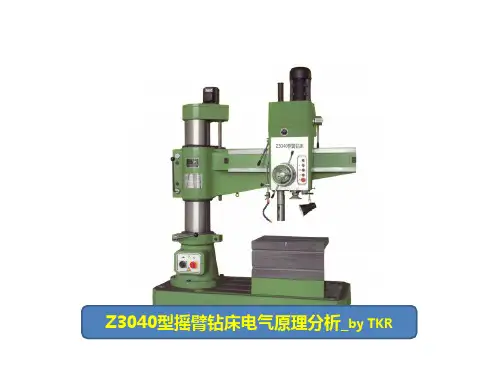

2.1、Z3040摇臂钻床结构
Z3040 型摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱和工作台等部分组成。内立柱固定在底座一端，外面套有外立柱，外立柱可绕内立柱旋转360度。摇臂的一端为套筒，它套装在外立柱上并借助丝杆的正反转可绕外立柱上下移动。但由于丝杆与外立柱连成一体，同时升降螺母固定在摇臂上，所以摇臂不能绕外立柱转动。但是摇臂与外立柱一起可绕内立柱转动。主轴箱是一个复合部件，它由主传动电动机、主轴和主轴传动机构、进给和进给变速机构以及机床的操作机构等组成。主轴箱安装在摇臂上。如图下图所示
2.2 Z3040摇臂钻床的运动分析
加工时的运动流程如图所示：
按照流程图，详细的工作过程为：按下开机按钮，根据摇臂钻床当前的位置进行必要的调整，如工艺图示，5 种情况供选择，各路径是独立的，每次操作只能选择其中之一：选择1路径，则是摇臂需要摇臂上升，当摇臂上升到需要的位置，则松开上升按钮，然后摇臂夹紧，如果此时主轴箱的径向位置和摇臂的回转位置均正确，就可以执行加工了，但如果此时主轴箱的径向位置和摇臂的回转位置均不对，则需要进行调整，执行3松开主轴箱和立柱，手动将其位置进行调整到需要的位置，然后将主轴箱和立柱夹紧4，夹紧完全后就可以执行操作5进行加工了。如果摇臂的高度需要下降，则选择2路径，然后往下执行。当摇臂的高度是正确的，就只需要调整主轴箱的径向位置或摇臂回转，那么就选择路径3。每条路径执行完后均返回开始状态，继续选择执行其他操作。
三、Z3040摇臂钻床电气控制系统原理
3.1电气原理图
Z3040摇臂钻床的电气原理图如下所示：
3.2主轴电动机控制
主轴电动机M1为单向旋转，由按钮SBl、SB2和接触器KMl实现起动和停止控制。主轴的正、反转则由M1电动机拖动齿轮泵送出压力油，通过液压系统操纵机构，配合正、反转摩擦离合器驱动主轴正转或反转。
3.3摇臂升降控制
摇臂钻床在加工时，要求摇臂应处于夹紧状态，才能保证加工精度。但在摇臂需要升降时，又要求摇臂处于松开状态，否则电动机负载大，机械磨损严重，无法升降工作。摇臂上升或下降时，其动作过程是，随着升降指令发出，先使摇臂与外立柱处于松开状态，而后上升或下降，待升降到位时，要自行重新夹紧。由于松开与夹紧工作是由液压系统实现，因此，升降控制必须与松紧机构液压系统紧密配合。
M2为升降电动机，由按钮SB3、SB4点动控制接触器KM2、KM3接通或断开，使M2电动机正、反向旋转，拖动摇臂上升或下降移动。M3为液压泵电动机，通过接触器KM4，KM5接通或断开，使M3电动机正向带动双向液压泵送出压力油，经二位六通阀至摇臂夹紧机构实现夹紧与松开。下面以摇臂上升为例简述动作过程：按下SB3按钮，时间继电器KT线圈通电，瞬时常开触点(13-14)闭合，接触器KM4线圈得电，液压泵电动机M3起动旋转带动液压泵送出压力油，同时断电延时断开的KT常开触点(1-17)闭合，使电磁阀YV线圈得电，液压泵输出的压力油经二位六通阀进入摇臂夹紧机构的松开油腔，推动活塞和菱形块，将摇臂松开。同时，活塞杆通过弹簧片压上行程开关SQ2发出摇臂已松开信号。此时，SQ2触点(6-13)断开，使接触器KM4线圈断电，液压泵电动机M3停转，油路单向阀保压，摇臂处于松开状态。与此同时，SQ2触点(6-7)闭合，接触器KM2线圈得电，升降电动机M2得电起动旋转，带动摇臂上升，待摇臂上升至所需位置时，松开按钮SB2，KM2线圈断电，M2电动机停转，摇臂停止上升。同时KT线圈也断电，KT常闭触点(17-18)瞬时闭合，而其延时断开的常开触点(1-17)仍未打开，使电磁阀YV继续得电，同时接触器KM5线圈得电，液压泵电动机M3反转，反向送出压力油，经二位六通阀反方向推动活塞和菱形块，将摇臂夹紧。KT延时打开触点，经过1~3s延时后断开，同时活塞杆通过弹簧压下行程开关SQ3，使触点SQ3(1-17)也断开，电磁阀YV、KM5线圈断电。液压泵电动机M3停转，摇臂上升后重新夹紧过程结束。行程开关SQ2为摇臂放松信号开关。行程开关SQ3为摇臂夹紧信号开关。时间继电器KT延时断开常开触点是为保证当瞬间操作SB3或SB4，使KM 4得电摇臂开始松开后放开SB3或SB4时，若KM4过早断电，可能造成摇臂处于半松开状态。有了KT延时断开触电(1-17)后，则能在KT线圈断电
1~3s内处于闭合状态，使KM5线圈得电，液压泵电动机M3反向旋转，使摇臂重新夹紧，直到延时时间到，KT触点断开，SQ3动作，KM5断电为止，这样就保证了摇臂在加工工件前总是处于夹紧状态。
3.4夹紧松开控制
Z3040型摇臂钻床除了上述摇臂上升下降过程需要夹紧、松开控制外，还有主轴箱和立柱的松开、夹紧控制。主轴箱和主柱的松开、夹紧从液压系统中看出二者是同时进行的。
当按下松开按钮SB5，接触器KM4线圈得电，液压泵电动机M3正转，拖动液压泵输送出压力油，经二位六通阀，进入主轴箱与立柱的松开油缸推动活塞和菱形块，使主轴箱与立柱实现松开，此时由于YV不得电，压力油不会进入摇臂松开活塞，摇臂仍处于夹紧状态。当主轴箱与立柱松开时，行程开关SQ4不受压，触点(10l-102)闭合，指示灯HLl亮，表示主轴箱与立柱处于松开状态，可以手动操作主轴箱在摇臂的水平导轨上移动至适当位置。同时推动摇臂(套在内立柱上)使外立柱绕内立柱旋转至适当的位置，按下夹紧按钮SB6，接触KM5线圈得电，M3电动机反转，拖动液压泵输送出反向压力油至夹紧油缸，使主轴箱和立柱夹紧。同时行程开关SQ4压下，触点(101-102)断开，HLl灯暗，而(101-103)闭合，HL2灯亮，指示主轴箱与立柱处于夹紧状态，可以进行钻削加工。
3.5冷却泵电动机控制
冷却泵电动机容量小(0.125kW)，由SA1开关控制单向旋转
3.6连锁、保护环节
电路中利用SQ2实现摇臂松开到位，开始升降的联锁控制，利用SQ3，实现摇臂完全夹紧的联锁控制。通过KT延时断开的常开触点实现摇臂松开后自动夹紧的联锁控制。摇臂升降除了按钮SB4、SB3机械互锁外，还采用KM 2、KM3电气的双重互锁控制。主轴箱与立柱进行松开、夹紧工作时，为保证压力油不供给摇臂夹紧油路，通过SB5、SB6常闭触点切断YV线圈电路，达到联锁目的。
电路利用熔断器FUl作为总电路和电动机M1、M4的短路保护。利用熔断器FU2作为电动机M2、M3及控制变压器T一次侧的短路保护，利用热继电器KRl为M1电动机的过载保护，KR2为M3电动机的过载保护。组合行程开关SQl作为摇臂上升、下降的极限位置保护，SQl有两对常闭触点，当摇臂上升下降至极限位置时，相应触点动作切断与其对应的上升下降接触器KM2、KM3，使M2电动机停止转动，摇臂停止升降，实现升降极限位置保护，电路中失压或欠压保护由各接触
器实现。
3.7照明与信号指示电路
通过控制变压器T降压提供照明灯EL安全电压，由SA2开关操作。熔断器FU3作为短路保护。当主轴电动机工作时，KMl触点(101-104)接通，指示灯HL3亮，表示主轴工作；当主轴箱、立柱处于夹紧状态时，SQ4触点(101-l03)接通，HL2灯亮。主轴箱、立柱处于松开状态，SQ4触点(101102)接通，HLl灯亮。
四、电气控制系统硬件设计
4.1选择PLC的原则
在选择PLC时必须具备以下原则：
①最大限度的满足被控制对象的控制要求。
②在满足控制要求的前提下，力求使控制系统简单、经济、使用和维修方便。
③保证控制系统的安全、可靠。
④考虑到生产发展和工艺的改进，在选择PLC容量时，应适当留有余量。
4.2 PLC型号的选择
根据所选PLC的型号进行I/O点的端口分配，如下（表3.1、表3.2）所示：
表3.1 输入信号端口分配表
地址号符号名称用途
X000SB2主轴电动机启动按钮
X001SB1主轴电动机停止按钮
X002SB3摇臂上升起动按钮
X003SB4摇臂下降起动按钮
X004SB5主轴箱、立柱、摇臂松开按钮
X005SB6主轴箱、立柱、摇臂夹紧按钮
X006SQ1u摇臂上限位行程开关
X007SQ1D摇臂下限位行程开关
X010SQ2摇臂松开到位行程开关
X011SQ3摇臂夹紧到位行程开关
X012SQ4主立箱、立柱松紧到位行程开关
X013FR1M1的过载保护热继电器
X014FR2M3的过载保护热继电器
表3.2 输出信号端口分配表
地址号符号名称用途
Y000KM1主轴电动机接触器
Y001KM2摇臂上升接触器
Y002KM3摇臂下降接触器
Y003KM4液压泵电动机正转接触器
Y004KM5液压泵电动机反转接触器
Y005电磁铁
Y010HL1主轴箱、立柱松开指示灯
Y011HL2主轴箱、立柱夹紧指示灯
Y012HL3主轴电动机旋转指示灯
根据元件数量和确定的I/O点数，以及PLC选择原则，选择FX2N-48MR型PLC，此型号的PLC共有输入点24个，输出点24个，继电器输出使用电源为AC100~240V，FX2N-48MR型PLC具有集成型高性能、高速运算、安心宽裕的存储器规格、丰富的软件范围等优点。其中I/O功能和指令系统都能满足对摇臂钻床的控制要求。
4.3低压电器元件的选用
（1）控制按钮的选用
控制按钮时一种结构简单，应用十分广泛的主令电器。在电气自动控制按钮电路中用于手动发出控制信号以控制接触器、继电器、电磁启动器等。控制按钮的种类很多，主要参数有型式及安装孔尺寸，触头数量级触头的电流容量等。常用国产产品有LAY3、LAY6、LA25、LA101、LA38、NP1等系列，本设计根据需要选用型号LA19系列的按钮。
（2）行程开关的选用
行程开关又称为限位开关，是利用生产机械某些运动部件的碰撞来发出控制命令的主令电器。用于控制生产机械的运动方向、速度、行程大小或者位置的一种自动控制器件，行程开关的主要参数有型式，动作行程、工作电压及触头的电流容量。
目前国内生产的行程开关有LXK3、3SE3、LX19、LXW、WL、LX、JLXK 等系列。其中，3SE3系列为引进西门子公司的技术生产的。SQ1采用HZ4-22型，SQ2、SQ3采用LX5-11型，SQ4 采用LX3-11K型
（3）熔断器的选用
熔断器的主要技术参数有时间-电流特性、限流能力和分析能力。时间电流特性主要视为过电流保护服务的，分析能力则主要是为短路保护服务的，限流能力是为限制高倍短路电流的危害而提出的。
设计中FU1采用产品型号为RL1-60的熔断器，额定工作电压AC380，熔断额定电流为60A配30A熔体，消耗功率7.5W，额定分断能力120KA。FU2、FU3采用RL1-15型熔断器，额定工作电压AC380，熔断额定电流为15A配10A熔
体。
（4）接触器的选用
接触器的选用主要是选择型式、额定值、极限值、主电路参数、控制电路参数和辅助电路参数，以及按电寿命、使用类别和工作制选用，另外需要考虑负载条件的影响，在任何情况下，所选定的额定工作电压都不得高于接触器的额定绝缘电压，所选定的额定工作电流（或额定控制功率）也不得高于接触器在相应工作条件下规定的额定工作电流（或额定控制功率）。
本设计中的接触器均采用CJ20系列，控制主电动机的接触器KM1和KM2选用产品型号为GJ0-10B的接触器，主触头数量3，额定绝缘电压127V，最大工作电压127V，约定发热电流40A额定控制电机的工作功率5.5KW，控制其他电动机的接触器KM3、KM3、KM5、KM6、KM7都选用型号为GJ0-10B的接触器，主触头数量3，额定绝缘电压127V，最大工作电压127V，约定发热电流40A，额定控制电机的工作功率5.5KW
（5）热继电器的选用
热继电器是一种利用电流热效应原理工作的电器，具有与电动机容许过载特性相近的反时限动作特性，主要与接触器配合使用，用于对三相异步电动机的过电流和断相保护。
常用的热继电器有JR0、JRS1、JR36、JR21等系列，每一系列的热继电器一般只能和相适应的继电器配合使用，本设计中热继电器FR1采用产品型号为JR0-40的继电器，热元件号9号，额定电流为6.8A，与接触器型号为CJ20-63的接触器配套使用，FR2采用产品型号为JR0-40的热继电器，热元件号6号，额定电流为2.1A，与接触器型号为CJ20-25的接触器配套使用。
（6）电动机的选用
液压泵电动机、摇臂升降电机采用J02-21-4，T2型号，功率1.1KW,转述1410r/min的鼠笼式异步电动机，额定电压为380V。主机采用J0-32-4，T2型，功率为3KW，转速1430r/min的鼠笼式异步电动机，额定电压380V。冷却泵电动机采用JCB-22型，功率为0.25KW，转速2790r/min的鼠笼式异步电动机，额定电压为380V
（7）电磁阀的选用
在液压系统中电磁阀用来控制液流方向，选用电磁阀应注意一以下几点：确定阀的型式，阀的孔径是否允许通过额定流量，阀的工作压力等级，电磁铁线圈采用交流还是直流电，以及电压等级都要与控制电路一致。本设计中采用MQJ1-3型二位六通阀，电磁铁线圈采用交流电，额定电压为127V。
⑻指示灯
指示灯在各类电器设备及电气线路中做电源指示剂指挥信号、预告信号、运行信号、事故信号及其他信号的指示。常用的国产产品系列有LA19、AD30、XDJ1等，本设计采用的型号为LA19-11D的指示灯，使用与额定电压220V及以下。
4.4元件清单
Z3040摇臂钻床电气元件清单表如下：
序号符
号
名称型号参数数
量
用途
1 YC 离合器L30 输入转
750-2500r/min 2 1:1传力矩有传
递率大，离合频次
输入功率5kw-248kw 高
2 FR1 主轴电动机热
继电器JR0-40 9号热元件，额定电流
6.8A
1 M1过载保护
3 FR2 液压电动机热
继电器JR0-40 6号热元件，额定电流
2.1A
1 M3过载保护
4 FU1 主电源熔断器RL1-60 380V,60A配30A熔体 3 全电路短路保护
5 FU2 摇臂液压电动
机控制电路熔
断器RL1-15 380V,15A配10A熔体 3 M2、M3和控制电
路的短路保护
6 FU3 照明灯熔断器RL1-15 380V,15A配10A熔体 1 照明电路短路保
护
7 HL1 主轴箱立柱放
松指示灯LA19-11
D
黄色，AC6.3V,装于
SB5内
1 放松到位指示
8 HL2 主轴箱立柱夹
紧指示灯LA19-11
D
绿色，AC6.3V,装于
SB6内
1 夹紧到位指
示
9 HL3 主轴运转指示LA19-11
D 绿色，AC6.3V,装于
SB2内
1 主轴运转指示
10 KM1 主轴电动机正
转接触器
GJ0-10B 线圈电压AC127V,40A 1 控制M1正转
11 KM3 摇臂上升接触
器GJ0-10B 线圈电压AC127V,40A 1 控制M2正转，摇
臂上升
12 KM4 摇臂下降接触
器GJ0-18B 线圈电压AC127V,40A 1 控制M2反转，摇
臂下降
13 KM5 液压电动机正
向接触器GJ0-10B 线圈电压AC127V,40A 1 控制主轴箱、立柱
松开
14 KM6 液压电动机反
向接触器GJ0-10B 线圈电压AC127V,40A 1 控制主轴箱、立柱
夹紧
15 KT 时间继电器JS7-4A 线圈电压AC127V,5A 1 摇臂升降夹紧延
时
16 M1 主轴电动机J0-32-4
，T2 3KW,AC380V,6.5A,14
30r/min
1 主运动和进给运
动动力
17 M2 摇臂升降电动
机J02-21-
4T2
1.1KW,AC380V,
2.68A
,1410r/min
1 摇臂升降动力
18 M3 液压泵电动机J02-11-
4T2 0.6KW,AC380V,1.62A
,1380r/min
1 驱动液压泵
19 M4 冷却泵电动机JBC-22 0.25KW,AC380V,0.43
A,2790r/min
1 驱动冷却泵
20 QS1 主电源开关HZ2-25/
3
3极，500V,25A 1 电源引入开关
21 SA1 冷却泵电动机
开关HZ2-10/
3
3极，500V,10A 1 控制冷却泵电动
机M4
22 SA2 照明灯开关装于照明灯上 1 照明灯开关
23 SB1 主轴停止按钮LA-1911 绿，500V，5A 1 M1停机开关
24 SB2 主轴启动按钮LA-1911
D
带绿色指示灯HL3 1 M1启动按钮
25 SB3 摇臂上升按钮LA-1911 红 1 摇臂上升按钮
26 SB4 摇臂下降按钮LA-1911 黄 1 摇臂下降按钮
27 SB5 主轴箱立柱放
松按钮LA-1911
D
带黄色指示灯HL1 1 主轴箱和立柱松
开按钮
28 SB6 主轴箱立柱夹
紧按钮LA-1911
D
带绿色指示灯HL2 1 主轴箱和立柱夹
紧按钮
29 SQ1 摇臂上下限位
行程开关HZ4-22 1 终端保护用限位
开关
30 SQ2 摇臂松开行程
开关LX5-11 1 摇臂松开限位开
关
31 SQ3 摇臂夹紧行程
开关LX5-11 1 摇臂夹紧限位开
关
32 SQ4 主轴箱立柱松
紧行程开关LX3-11K 1 主轴箱立柱松紧
行程开关
33 TC 控制变压器BK-150 150V,AC380/127、36、
6.3V 1 控制照明和信号
指示
34 HL 照明灯JC2 40W,AC36V 1 工作照明
35 YA 液压电磁阀MQJ1-3 线圈电压AC127V 1 开关的作用
36 KM2 电机反转接触
器
GJ0-10B 线圈电压AC127V,40A 1 控制M1反转Z3040摇臂钻床参数表如下：
摇臂钻床型号最大
钻孔
直径
（mm
）
主轴
中心
至立
柱母
线距
离
（mm
）
主轴
端面
至底
座工
作面
距离
（mm
）
主
轴
锥
孔
主
轴
转
速
级
数
主轴
行程
（mm
）
主轴转
速范围
（r/mi
n）
主
轴
进
给
级
数
主轴进
给范围
（mm/
r）
主电
动机
功率
（kw
）
电
压
（v
）
Z3040 x13 40 290~1
320
140~1
100
4 6 220 78~122
3 0.1~0.2
5
2.2 380
五、电气控制系统的软件设计
5.1控制系统的SFC图
根据工作原理及工艺流程,进行控制系统程序设计，绘制PLC控制的状态流程图如下：
5.2控制系统的梯形图
六、系统调试及结果
6.1硬件调试
PLC 硬件设计包括：PLC 及外围线路的设计、电气线路的设计和抗干扰措施的设计等。选定PLC 的机型和分配I/O 点后，硬件设计的主要内容就是电气控制系统的原理图的设计，电气控制元器件的选择和控制柜的设计。电气控制系统的原理图包括主电路和控制电路。控制电路中包括PLC 的I/O 接线和自动、手动部分的详细连接等。电器元件的选择主要是根据控制要求选择按钮、开关、传感器、保护电器、接触器、指示灯、电磁阀等。
6.2软件调试
软件设计包括系统初始化程序、主程序、子程序、中断程序、故障应急措施和辅助程序的设计，小型开关量控制一般只有主程序。首先应根据总体要求和控制系统的具体情况，确定程序的基本结构，画出控制流程图或功能流程图，简单的可以用经验法设计，复杂的系统一般用顺序控制设计法设计。
6.3 模拟调式和联机调式
软件设计好后一般先作模拟调试。模拟调试可以通过仿真软件来代替PLC 硬
件在计算机上调试程序。用编程软件将输出点强制ON/OFF，观察对应的控制柜内PLC负载（指示灯、接触器等）的动作是否正常，或对应的接线端子上的输出信号的状态变化是否正确。联机调试时，把编制好的程序下载到现场的PLC 中。调试时，主电路一定要断电，只对控制电路进行联机调试。通过现场的联机调试，还会发现新的问题或对某些控制功能的改进。
6.4调试结果
七、设计总结
通过这次课程设计，我对继电器、控制器、PLC有了进一步的了解。感谢老师课堂上的仔细讲解，使我能顺利完成本次课程设计。课堂上的知识有时感觉很抽象，在实践中，我不可避免地遇到一系列的问题，继而又进一步加深和巩固了所学知识，不仅对机器控制系统的工作原理和特点有了深入认识，而且对各类元器件的作用及选用也进行了仔细研究。
Z3040摇臂钻床看似简单，但其电气控制实现起来也比较困难，着实让我费
了一番心思。正所谓理论与实践相结合，才使我更好地了解了这一门课程的知识。最重要的是我们体会到了集体的力量，学会了集中团队力量解决问题，培养了一定的团队意识，在此我还要多谢在整个设计过程中给过我帮助的同学们。总之，此次课程设计使我受益匪浅。
