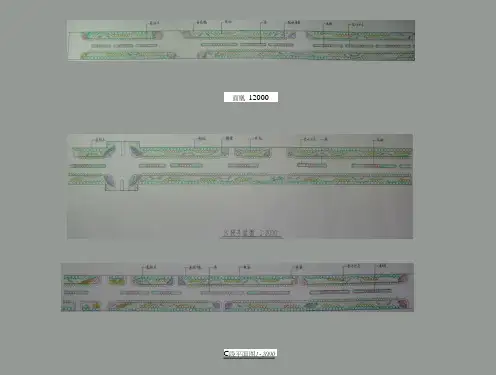

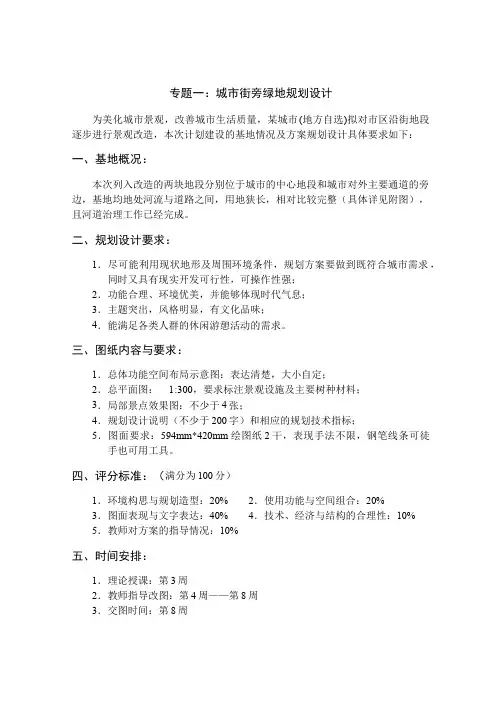

经济技术开发区道路景观绿化设计 城市道路不仅仅是连接两地的通道,在很大程度上还是人们公共生活的舞台,是城市人文精神的综合反映,是一个城市历史文化延续变迁的载体和见证,是一种重要的文化资源,是构成区域文化的灵魂要素。 第一部分现状分析 一、工程概况 1．工程概况 2．气象概况 属暖温带大陆性季风气候,春夏秋冬四季分明。但冬夏长春秋短降水和气温的年际和季节变化较大。 路线所经区域的气象概况 温度：年平均气温在15.4℃,冬季一月份平均气温0.4℃,；夏季炎热七月份平均气温26.4℃。年日照总时数为2026.80小时，相对湿度54%。 降雨：年平均降雨量580-608mm多集中在夏秋二季。 蒸发量：年蒸发量平均700-750mm. 日照：年日照2058.2小时辐射总量为114.0千卡/平方厘米。 风：主导风向夏季为西南风，冬季为东北风。 结冻：最大冻深为35cm。 3．区域内土壤条件 的土壤主要为泥质潮土和沙质壤土，PH值8.38。 4．区域内水资源 地下水位较高，埋藏深度一般为2—5米，水量丰富，水质清洁，是西安市重要的水源地。 二、区位分析 是陕西制造业整合的重要平台，是国家级西安经济技术开发区的核心组成部分。将在3~5年内建成工业总产值超1000亿元的先进制造业基地；位于泾河以北，西铜高速公路以东，园区交通便利，未来发展潜力巨大，目前累计入区项目101个，总投资368.5亿元，已形成商用汽车、重型机械、新材料等为主导的产业格局；总投资150亿元的兵器工业科技产业基地项目建成达产后将新增产值300亿元，未来将重点培育发展军民结合型装备制造业和精细化工产业。 三、规划设计依据 1、相关的道路绿化规划与设计规范。
学号082***** （道路勘测课程设计） 设计说明书 山区道路设计 题目） 1#-20# 起止日期：2011 年 6 月27 日至2011年7 月2 日 学生姓名XXX 班级**交通*班 成绩 指导教师(签字) XXX XXX 土木工程学院 2011 年7月2 日
目录 课程设计任务书 (2) 一、本道路修建的目的 (5) 二、本路1#-20#所经地区的自然情况特征与分析 (5) 三、各项工程涉及意图及根据 (5) 四、与本工程有关的其他工程配合与协议事项 (5) 五、对日后顶测、施工、养护的建议与要求 (5) 六、路线方案优缺点的说明与分析 (5) 七、设计方法与步骤 (5) 1确定公路等级 (5) 2选定路线技术标准 (6) 3纸上定线 (6) 4纵断面设计 (7) 5路基横断面设计 (7) 6弯道细部设计 (7) 7JD1的曲线要数计算 (8) 8竖曲线要数计算 (10) 9土石方计算与调配 (10) 八、参考文献 (10) 九、设计方案比较 (12)
天津城建大学 课程设计任务书 2010 —2011 学年第2 学期 土木工程学院交通工程专业 课程设计名称：道路勘测设计 设计题目：山区道路设计（起讫点） 完成期限：自2011 年 6 月27 日至2011 年7 月 2 日共 1 周 《道路勘测设计》课程设计任务书 一、设计课题：山区公路路线设计 二、设计内容：按任务书指定控制点进行纸上定线，平面设计、纵断面设计、横断面设计，土石方调配与土石方计算；路线方案技术指标论证分析。 三、设计原始资料： 1．设计用1:2000地形图（电子版地形图1:1000）一张,等高线为2米; 2．道路性质与控制点：本路为某矿区通入工业基地跨越重丘区一段路线，图示控制点（学生的起讫点）是不同路线方案的中间控制点（应以起讫点的位置和标高控制路线设计）; 3．交通运输情况：主要为解决解放牌汽车运输，现年平均交通量600辆/日,平均年增长率为7%.按15年远景规划; 4．自然条件：本路线一端接山区，另一端为微丘地形，中间为重丘过渡段，（即本课题设计路段），该段地质情况基本稳定，除地表0.5-1.0米风化土层外，下部为石灰岩，地下水位一般较深,对路基与边坡稳定性影响不大。 四、设计应完成的主要任务： 1．公路技术等级拟定； 2．路线技术标准选定；
[文章]：浅谈园林绿地中的道路规划 1、园路的类型 园路的基本类型有：路堑型、路堤型、特殊型(包括步石、汀步、磴道、攀梯等)，在园林绿地规划中，按其性质功能将园路分为： ①主要园路：联系全园，是罗林内大量游人所要行进的路线，必要时可通行少量管理用车，道路两旁应充分绿化，宽度4-6m。 ②次要园路：是主要园路的辅助道路，沟通各景点、建筑，宽度2-4m。 ③游息小路：主要供散步休息，引导游人更深入地到达园林各个角落，双人行走1.2-1.5m，单人0.6-1m，如山上、水边、疏林中，多曲折自由布置。 ④变态路：根据游赏功能的要求，还有很多变态的路，步石、订步、休息岛、礓、礤、踏级、磴道等。 2、功能与特点 2.1组织空间，引导游览 在公园中常常是利用地形、建筑、植物或道路把全园分隔成各种不同功能的景区，同时又通过道路，把各个景区联系成一个整体。这其中浏览程序的安排，对中国园林来讲，是十分重要的。它能将设计者的造景序列传达给游客。中国园林不仅是“形”的创作，而且由“形”到“神”的一个转化过程。园林不是设计一个个静止的“境界”，而是创作一系列运动中的“境界”。游人所获得的是连续印象所带来的综合效果，是由印象的积累，而在思想情感上所带来的感染力。这正是中国园林的魅力所在。园路正是能担负起这个组织园林的观赏程序，自游客展示园林风景画面的作用。它能通过自己的布局和路面铺砌的图案，引导游客按照设计者的意图、路线和角度来游赏景物。从这个意义上来讲，园路是游客的导游者。 2.2组织交通 园路对游客的集散、疏导，满足园林绿化、建筑维修、养护、管理等工作的运输工作，对安全、防火、职工电话、公共餐厅、小卖部等园务工作的运输任务。对于小公园，这些任务可以综合考虑，过于大型公园，由于园务工作交通量大，有时可以设置专门的路线和入口。 2.3构成园景 园路优美的曲线，丰富多彩的路面铺装，可与周围山、水、建筑花草、树木、石景等景物紧密结合，不仅是“因景设路”，而且是“因路保景”，所以园路可行可游，行游统一。 除以之外，园路还可为水电工程打下基础和改善园林小气候。 3、园路规划原则 3.1园路在园林中的尺度与密度 园路的尺度、分布密度，应该是人流密度客观、合理的反映。“路是走出来的”，从另
道路工程课程设计任务书 一、设计资料 广州地区新建XXX一级公路，经调查沿线路基土质为高液限粘土，填方路基高1.2m，地下水位距路床1.6~2.6m(根据学号循环选定一个值)，沿线可开采碎石、砂砾，并有粉煤灰、石灰、水泥等材料供应。 本公路位于广东省境内，是我国重要的公路干线之一，具有重要的政治、经济和国防意义。路基宽度按双向四车道设计，试分别设计水泥混凝土路面和沥青混凝土路面的结构层次，并计算出结构层的合理厚度，水泥混凝土路面还需进行接缝设计。 1.交通组成 近期交通量如下： 预测该路竣工后第一年的交通组成如下表，使用期内交通量的年平均增长率为：% 2.路用材料 沿线地方材料：砾石、砂、石灰、碎石、电厂粉煤灰、矿渣 外购材料：沥青、水泥、矿粉 各材料工程性质由试验确定。 二、设计要求 （一）沥青路面设计 1、推算设计年限内一个车道的累计当量轴次； 2、拟定路面结构组合（选用两种结构作比较）；
3、确定路面设计弯沉值； 4、确定路面土基回弹模量值； 5、路面结构厚度设计（进行路表弯沉、层底应力计算）； 6、方案比选； 7、编制设计说明书。 （二）水泥路面设计 1、确定设计基准期和标准轴累计作用次数； 2、确定交通等级； 3、确定板的平面尺寸并初拟路面结构组合和板厚； 4、确定材料的力学参数； 5、确定基层顶面的当量回弹模量； 6、计算荷载疲劳应力和重载最大应力； 7、计算温度疲劳应力； 8、检查设计和验算标准，确定路面结构； 9、编制设计说明书。 三、个人设计参数选取（单人单题） 每位同学按一级公路重交通及以上公路标准，准备交通资料中的车型、车辆数和交通增长率，然后通过班长组织的抽签方式选用其他同学提供的交通资料进行路面设计。要求至少选取五种车型，必须保证其中至少一种车型后轴距大于3m，至少一种车型后轴距小于3m，其它自定。交通量年平均增长率按3-7%考虑。 四、需提交的文件和图纸 一）详细的设计计算书 1、沥青混凝土路面： ①确定结构方案； ②确定设计参数； ③计算待求层厚度； ④弯拉应力验算。 2、水泥混凝土路面 ①确定结构方案； ②确定设计参数；
长沙理工大学继续教育学院道路勘测设计 课程设计 年级： 专业：土木工程 姓名： 学号： 指导老师： 时间：2017 年月日
目录 课程设计任务书 (1) 1 设计参数 (2) 1.1 控制要素 (2) 1.2平面设计技术指标 (2) 1.3 路线方案的拟定与比较 (4) 1.4道路平面设计 (4) 1.5道路纵断面设计 (5) 2. 设计综合评价及心得体会 (7) 参考文献 (8)
长沙理工大学继续教育学院 课程设计任务书 专业土木工程层次专升本指导老师 课程设计名称道路勘测设计课程代码 课程设计题目道路勘测工程 课程设计依据和设计要求： 1．在给定的地形图上，结合自然条件与给定的道路设计速度，在给定的起终点上进行道路设计。 2．根据课程设计要求的速度，确定道路横断面分幅。 3．完成相应的各种图表和设计说明。 课程设计内容： 1、控制要素 2、平面设计技术指标 3、路线方案的拟定与比较 4、道路平面设计 5、道路纵断面设计 6、道路横断面设计 参考文献： [1] JTG B01-2003，公路工程技术标准[S].北京：人民交通出版社，2004.01 [2] JTG B20-2006，公路路线设计规范[S].北京：人民交通出版社 [3] JTG C10-2007，公路勘测规范 [S].北京：人民交通出版社，2007 [4] JTG D30-2004，公路路基设计规范 [S].北京：人民交通出版社，2004
1 设计参数 1.1 控制要素 （1）道勘：三级 （2）设计车服务车速：30km/h。 1.2平面设计技术指标 1.2.1圆曲线最小半径 ○1极限最小半径30m ②一般最小半径65m ○3平面线形中一般非不得已时不使用极限半径，因此《规范》规定了一般最小半径。 不设超高最小半径 当圆曲线半径大于一定数值时，可以不设超高，允许设置与直线路段相同的路拱横坡。圆曲线半径要求如表2.21所示 表2.21 圆曲线半径要求 技术指标三级公路 一般最小半径 (m) 65 极限最小半径 (m) 30 不设超高 最小半径(m) 路拱% 0.2 ≤350 路拱% 0.2 ≥450 1.2.2圆曲线最大半径 选用圆曲线半径时，在地形条件允许的条件下，应尽量采用大半径曲线，使行车舒适，但半径过大，对施工和测设不利，所以圆曲线半径不可大于10000米。 1.2.3圆曲线半径的选用 在设计公路平面线形时，根据沿线地形情况，尽量采用了不需设超高的大半径曲线，最大半径为350米，极限最小半径及一般最小半径均未采用。
公路工程概预算课程设计 This model paper was revised by the Standardization Office on December 10, 2020
2015 届本科生课程设计 《公路工程概预算》课程设计 —桥梁工程设计 学生姓名 学号 所属学院水利与建筑工程学院 专业土木工程 班级土木15-4 指导教师 塔里木大学教务处制 前言 公路工程概预算课程设计，旨在使学生掌握公路工程概预算的设计方法和计算内容，通过给定的施工图设计资料，使同学按照正确的设计思路和设计步骤，完成公路工程的课程设计。本人此次的课程设计是掌握某桥梁工程概预算的设计方法和计算内容，通过给定的施工图，按照基础设计、桥墩设计、桥台设计及桥面板和栏杆设计的具体施工图内容分别计算该桥梁的建筑安装工程费、设备和工器具购置费、工程建设其他费以及预备费的设计思路和设计步骤，最终完成该桥梁工程总预算的课程设计。
本次课程设计参考了许多的文献资料，有着优秀老师的悉心指导，具有一定的可信度。但是，由于本人学识有限，若有瑕疵之处，恳请指出改正。 目录
3
1. 编制说明 1.1 工程概况 某桥是某村的一座中等适应桥梁，采用了经济适用、方便施工、美观大方的设计理念，按现浇整体式钢筋混凝土简支板桥进行设计。通过综合考虑设计与施工规范，结合桥位地质特点、河床现状、过水断面、水位与通航、水文资料等情况，决定采用现浇整体式钢筋混凝土板桥作为上部结构，下部结构采用整体式钢筋混凝土扩大基础、双柱式钢筋混凝土柱式桥墩和钢筋混凝土盖梁，两岸桥台采用重力式U型桥台，桥面宽4m，两侧各设0.3m的栏杆安全带，桥面净宽3.4m，满足单行车道通行，设计荷载为汽车-10级，桥面按1%的横坡布置，横坡设置在桥面铺装层上，每跨两侧对称各布置一孔φ50泄水管，泄水管横向预埋在安全带与桥面铺装层之间，以利桥面排水。 （1）基础设计 本桥采用两跨设计，两岸桥台采用C25混凝土基础，中间桥墩基础采用 C25钢筋混凝土整体基础，在自然地基上开挖至持力层深度一下不小于1m的持力层上浇注混凝土基础，自然地基持力层承载力不小于150kPa。 （2）桥墩设计 采用双柱式钢筋混凝土桥墩，墩顶设截面为70×60cm的C30钢筋混凝土盖梁，墩柱底部与预埋在基础内的墩柱钢筋连接，墩柱直径为50cm，墩柱高 3.1m。
网络教育学院《道路勘测设计课程设计》 题目：某公路施工图设计 学习中心： 专业：土木工程（道桥方向） 年级： 2013年秋季 学号： 学生： 指导教师：乔娜
1 设计交通量的计算 设计年限内交通量的平均年增长率为7%，路面竣工后第一年日交通量如下： 桑塔纳2000：2300辆； 江淮a16600：200辆； 黄海dd680：420辆； 北京bj30：200辆； Ep140：580辆； 东风sp9250：310辆。 设计交通量：d N ＝0N ×()11n r -+ 式中：d N —远景设计年平均日交通量（辆/日）； 0N —起始年平均交通量（辆/日）； r —年平均增长率； n —远景设计年限。 代入数字计算： 2 平面设计 路线设计包括平面设计、纵断面设计和横断面设计三大部分。道路是一个三维空间体系，它的中线是一条空间曲线。中线在水平面上的投影称为路线的平面。沿着中线竖直的剖切，再展开就成为纵断面。中线各点的法向切面是横断面。道路的平面、纵断面和各个横断面是道路的几何组成。 道路的平面线形，受当地地形、地物等障碍的影响而发生转折时，在转折处需要设置曲线，为保证行车的舒顺与安全，在直线、圆曲线间或不同半径的两圆曲线之间要插入缓和曲线。因此，直线、圆曲线、缓和曲线是平面线形的主要组成因素。 直线是平面线形中的基本线形。在设计中过长和过短都不好，因此要加以限制。直线使用与地形平坦、视线目标无障碍处。直线有测设简单、前进方向明确、路线短截等特点，直线路段能提供较好的超车条件，但长直线容易使司机由于缺乏警觉产生疲劳而发生事故。
圆曲线也是平面线形中常用的线性。《公路路线设计规范》规定，各级公路不论大小均应设置圆曲线。平曲线的技术标准主要有：圆曲线半径，平曲线最小长度以及回头曲线技术指标等。 平曲线的半径确定是根据汽车行驶的横向稳定性而定： ) (1272 i V R +=μ 式中：V-行车速度km/h ； μ-横向力系数； i -横向超高，我国公路对超高的规定。 缓和曲线通过曲率的逐渐变化，适应汽车转向操作的行驶轨迹及路线的顺畅，以构成美观及视觉协调的最佳线形；离心加速度的逐渐变化，不致产生侧向冲击；缓和超高最为超高变化的过渡段，以减小行车震荡。 平曲线要素： 切线增长值：q=2s L －23240R L s 内移值： p=R L s 242－34 2384R L s 缓和曲线角：0β=28.6479 R L s 切线长：()2T R p tg q α=++ 曲线长：0(2)2180s L R L π αβ=-+ 外距：()sec 2 E R p R α =+- 切曲差：2J T L =- 桩号的确定： ZH 点里程：T JD -01 HY 点里程：s L ZH + QZ 点里程：2 L ZH + YH 点里程：s L L ZH 2-+
《路基路面工程技术》课程设计指导书 一、课程设计的性质和目的 1．课程设计的性质 路基路面课程设计是道桥专业的一个重要的实践性教学环节，对培养和提高学生的基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。通过课程设计，培养学生树立正确的设计思想和方法，增强独立运用理论知识，以及技术标准、设计规范，参考资料，分析问题和解决问题的能力，能用通顺的文字和准确的图表系统地完整表达设计成果。 2．课程设计的目的 本次课程设计题目为沥青路面结构设计，通过本次课程设计，主要应达到以下的目的：1掌握沥青路面结构并找出各结构层的回弹模量； 2.计算路面厚度和层底弯拉应力； 3.绘制路面结构图并计算工程数量。 二、课程设计的题目 某地区高速公路，其中某段经调查路基为粉质中液限粘土，地下水位1.1m，路基填土高度0.5m。近期混合交通量为25350辆/日，交通组成和代表车型的技术参数分别如表1、表2所示，交通量年平均增长率8%。该路沿线可开采砂砾、碎石，并有石灰、水泥、粉煤灰、沥青供应。请设计合适的半刚性沥青路面结构。 表1 某路段混合交通组成 表2 代表车型的技术参数
三、设计依据 《公路沥青路面设计规范》(JTG D50-2006) 《路基路面工程》，栗振锋主编，2005.8 四、设计方法与设计内容 （1). 根据自然区划、路基土类型和地下水位高度，确定土基回弹模量值； （2). 计算设计年限内一个车道的累积当量轴次和设计弯沉值； （3). 根据设计资料，确定合适的面层类型(包括面层材料级配类型)； （4). 拟定2种可能的路面结构组合与厚度方案，确定各结构层材料的计算参数； （5). 根据《公路沥青路面设计规范》验算拟定的路面结构。 五、课时分配 六、课程设计要求 设计文本要求文图整洁，完成设计图表后，装订成册，所有图表格式应符合工程设计要求。 七、成绩评定 根据课程设计报告内容（占60%）和出勤等（占40%）成绩分为： 课程设计成绩根据平时考勤、设计成果质量按五级记分评定方法评定。 成绩评定标准： 1、优秀 完成了全部设计内容，符合有关技术和经济有求；设计过程中善于发现问题并解决问题，表现出较强的独立解决问题的能力；计算过程无误，图纸质量较好。 2、良好 完成了全部设计内容，符合有关技术和经济有求；设计过程中能够发现问题并解决问

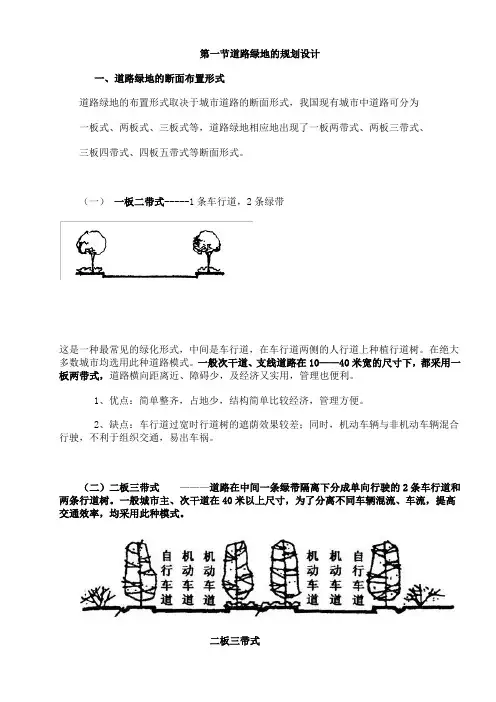

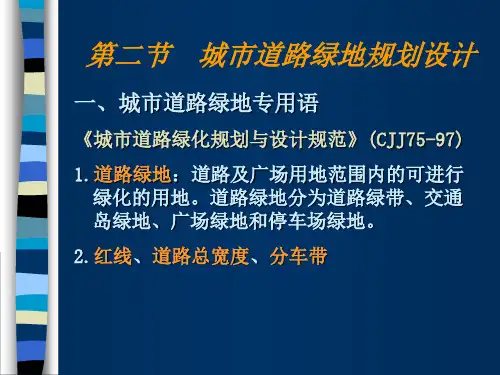

?知识重点： ?1.重点掌握城市道路绿地的断面布置形式，深入了解道路绿地的内容。 ?2.掌握道路绿地个部分的设计要求，各类防护绿地的绿化要求； 城市道路是城市的骨架，道路绿化则是城市绿地的网络基础。因此，道路绿化是城市园林绿化的重要组成部分。它以线状或网状的形式广泛地分布于城市之中，联系着城市中分散的“点”和“面”的绿地，从而组成完整的城市园林绿地系统，达到调节街道附近地区的温度、湿度、减低风速，改善街道的小气候，美化城市、方便交通等多方面的作用。 第一节道路绿地的规划设计 一、道路绿地的断面布置形式 道路绿地的布置形式取决于城市道路的断面形式，我国现有城市中道路可分为 一板式、两板式、三板式等，道路绿地相应地出现了一板两带式、两板三带式、 三板四带式、四板五带式等断面形式。 （一）一板二带式-----1条车行道，2条绿带 这是一种最常见的绿化形式，中间是车行道，在车行道两侧的人行道上种植行道树。在绝大多数城市均选用此种道路模式。一般次干道、支线道路在10——40米宽的尺寸下，都采用一板两带式，道路横向距离近、障碍少，及经济又实用，管理也便利。 1、优点：简单整齐，占地少，结构简单比较经济，管理方便。 2、缺点：车行道过宽时行道树的遮荫效果较差；同时，机动车辆与非机动车辆混合行驶，不利于组织交通，易出车祸。
（二）二板三带式———道路在中间一条绿带隔离下分成单向行驶的2条车行道和两条行道树。一般城市主、次干道在40米以上尺寸，为了分离不同车辆混流、车流，提高交通效率，均采用此种模式。 二板三带式 1、优点：此种形式对城市面貌有较好的效果，同时车辆分为上、下行，减少了行车事故发生。 2、缺点：由于不同车辆，不能分开行驶，还不能完全解决互相干扰的矛盾。这种形式多用于高速公路和入城道路。 （三）三板四带式———用两条分隔带把车行道分成3块，中间为机动车道、两侧为非机动车道，连同车道两侧的行道树共为4条绿带，故称为三板四带式 优缺点：用地面积较大，但组织交通方便、安全，解决了机动车和非机动车混合行驶的矛盾，尤其在非机动车辆多的情况下是较适合的。 （四）四板五带式—利用3条分隔带将车道分成4条
道路勘测设计课程设计模板 一、设计说明 1、工程概况 设计公路为某一级公路。本路段为山岭区,地势稍陡。路段主线长１339.512m（起讫桩号为K０+000.0００—K1＋339.51２），路基宽24.５m，设计行车速度为8０ｋm/小时。 2、技术标准 (1）平面设计技术标准:% 圆曲线半径： 一般值：400m, 极限值：2５0m 不设超高最小半径: 缓和曲线最小长度：70m 平曲线间插直线长度： 同向平曲线间插直线长度应大于6V(４80ｍ）为宜, 反向平曲线间插直线长度应大于2V(160m）为宜。 （2）纵断面设计指标 最大坡度:５% 最小坡长:200ｍ 不同纵坡度最大坡长 注: （３）路基横断面技术指标： 行车道宽度：4×３.７5=1５m 硬路肩宽度:２×2.5０=5m 土路肩宽度：２×０.75=1．5m 中间带宽度:中央分隔带2m＋路缘带0.5ｍ×2＝3ｍ 路基总宽度：24．５m 视距保证：停车视距：1１0m 会车视距：220m 超车视距：５50m 不同圆曲线半径的超高值双车道加宽值
0m时, ７00m处，不采用超高和加宽；R＝3６0m处，采用 ,取2%, 3%。 、选线原则 1)在道路设计的各个阶段,应运用各种先进手段对路线 ,选定最优路线方案。 (2)路线设计应在保证行车安全、舒适、迅速的前提下，做到工程量小、造价低、运营费用省、效益好,并有利于施工和养护。在工程量增加不大时，应尽可能的采用较高的技术指标。不轻易采用极限指标,也不应为了采用较高指标而使得工程量过分增大。 ２、选线过程： 选择的路线如平面图所示，选择此路线的原因： 优点:(1）此路线过垭口，线形较好； （２)此路线经过了此路线经过地区地形较好,施工条件较好。 (3)此路线填挖工程量小，节省成本。 缺点:（１）此路线平曲线较多,对行车不利； （２）路程相对较长。 3、纸上定线： （1)定导向点,确定路线走向。 （２)定导向线，按规定的技术标准，结合导向点，试穿出一系列直线，延长直线交出交点,作为初定的路线导向线。 （3）初定平曲线，读取交点坐标计算或直接量测得到交点处路线转角和交点间距,定圆曲线半径和缓和曲线长度，计算曲线要素及曲线里程桩号。 （４)定线，检查各技术指标是否满足《公路工程技术标准》（JＴGB０１－2０03)要求，及平曲线位置是否合适,不满足时应调整交点位置或圆曲线半径或缓和曲线长度,直至满足为止。 三、路线平面设计 1、结合实际地形,已知起点QＤ（50，1９0）、（２７０，545）、（287,1268）,终点ZD(39９，1448）。 3、平曲线计算: (1)交点间距、坐标方位角及转角值的计算: 设起点坐标为，第个交点则:
黑龙江大学 课程名称：道路勘测课程设计 学院：建筑工程学院 专业：土木工程 学号： 年级：2008级 学生姓名：刘斌 指导教师：郑丽娜
目录 第一章设计任务书 (2) 第二章设计依据 (3) 公路等级的确定 (3) 技术标准 (3) 第三章选线与定线 (4) 地形条件 (4) 选线原则 (4) 平原微丘区定线步骤.............................. 错误!未定义书签。 第四章平面设计 (5) 平面线形设计的一般原则 (5) 直线的设置 (5) 缓和曲线设计 (5) 平曲线设计 (6) 第五章纵断面设计 (8) 设计要求 (8) 坡长设计 (8) 坡度设计 (9) 竖曲线设计 (9) 平纵组合设计 (12) 第六章横断面设计 (13) 横断面设计的原则 (13) 确定路基横断面宽度 (13) 土石方量计算.................................... 错误!未定义书签。 参考文献 (15) 附表 (16) 附图 (20)
第一章设计任务书 一、设计题目 《公路路线设计》（纸上定线） 二、目的与要求 （一）目的 公路路线课程设计是专业教学的一个重要环节，通过本课程设计，使学生对专业知识进行一次全面的、系统的综合运用，进而对所学知识加深理解、巩固和融会贯通。 （二）要求 根据设计所给资料，进行平、纵、横断面设计及其组合处理，完成土石方计算与调配，编制直线、曲线及转角一览表，路基设计表和路基土石方数量计算表。三、设计资料 1．地形图一张，比例尺1：5000。 2．沿河两岸10 m之内不能修路，沿河两岸取土不受限制。 3．施工条件 两侧都可以取土，尽量采用机械化施工，施工依据公路工程技术标准。 四、设计依据和技术标准 本公路年平均日交通量为7000辆，地形为平原微丘区。按中华人民共和国交通部颁布标准：《公路工程技术标准》，《公路路线设计规范》。 五、提交的设计成果 （一）编写设计说明书 1．平面设计说明书（路线的走向、设计原则、各曲线设计等）。 2．纵断面设计说明书（设计原则、平竖曲线组合及竖曲线设计等）。（二）完成的图表 1.线路平面设计图（50m一个整桩、曲线主点桩及必要的加桩）。 2.线路纵断面设计图、比例尺：横向1：2000；纵向1：200。 3.横断面设计图（仅提交不同类型的断面） 4.平面线形元素一览表 5.竖曲线元素一览表 6.土石方工程量计算表 7.主要技术指标一览表 六、设计要求 1．图纸中线形、字号、尺寸、数字、说明等都要符合制图要求 2．说明书应以钢笔书写，文字简练、术语准确，说明书应有目录，分章节书写，包括原始资料，计算数据、说明设计意图。计算简图、计算公式等都要做分析和说明，设计成果可列表说明，对成果应有适当的分析。
《路基路面工程》课程设计
沥青路面设计 方案一： （1）轴载换算及设计弯沉值和容许拉应力计算 序号车型名称前轴重(kN) 后轴重(kN) 后轴数后轴轮组数后轴距(m) 交通量 1 三菱T653B 29.3 48 1 双轮组2000 2 日野KB222 50.2 104. 3 1 双轮组1000 3 东风EQ140 23.7 69.2 1 双轮组2000 4 解放CA10B 19.4 60.8 5 1 双轮组1000 5 黄河JN163 58. 6 114 1 双轮组1000 设计年限12 车道系数 1 序号分段时间(年) 交通量年增长率 1 5 6 ％ 2 4 5 ％ 3 3 4 ％ 当以设计弯沉值为指标及沥青层层底拉应力验算时: 路面竣工后第一年日平均当量轴次: 4606 设计年限一个车道上累计当量轴次: 2.745796E+07 当进行半刚性基层层底拉应力验算时: 路面竣工后第一年日平均当量轴次: 4717 设计年限一个车道上累计当量轴次: 2.811967E+07 公路等级二级公路 公路等级系数 1.1 面层类型系数 1 基层类型系数 1 路面设计弯沉值: 21.5 (0.01mm) 层位结构层材料名称劈裂强度(MPa) 容许拉应力(MPa) 1 细粒式沥青混凝土 1 .28 2 粗粒式沥青混凝土.8 .21 3 石灰水泥粉煤灰土.8 .3 4 天然砂砾 （2）新建路面结构厚度计算 公路等级: 二级公路 新建路面的层数: 4 标准轴载: BZZ-100 路面设计弯沉值: 21.5 (0.01mm)
路面设计层层位: 4 设计层最小厚度: 10 (cm) 层位结构层材料名称厚度(cm) 抗压模量(MPa) 抗压模量(MPa) 容许应力(MPa) (20℃) (15℃) 1 细粒式沥青混凝土 3 1500 1600 1.2 2 粗粒式沥青混凝土7 1200 1300 .8 3 石灰水泥粉煤灰土25 900 900 .4 4 天然砂砾? 250 250 5 土基32 按设计弯沉值计算设计层厚度: LD= 21.5 (0.01mm) H( 4 )= 80 cm LS= 22.2 (0.01mm) H( 4 )= 85 cm LS= 21.5 (0.01mm) H( 4 )= 85 cm(仅考虑弯沉) 按容许拉应力验算设计层厚度: H( 4 )= 85 cm(第1 层底面拉应力验算满足要求) H( 4 )= 85 cm(第2 层底面拉应力验算满足要求) H( 4 )= 85 cm(第3 层底面拉应力验算满足要求) 路面设计层厚度: H( 4 )= 85 cm(仅考虑弯沉) H( 4 )= 85 cm(同时考虑弯沉和拉应力) 验算路面防冻厚度: 路面最小防冻厚度50 cm 验算结果表明,路面总厚度满足防冻要求. 通过对设计层厚度取整, 最后得到路面结构设计结果如下: 细粒式沥青混凝土 3 cm 粗粒式沥青混凝土7 cm 石灰水泥粉煤灰土25 cm 天然砂砾85 cm 土基 （3）竣工验收弯沉值和层底拉应力计算 公路等级: 二级公路 新建路面的层数: 4 标准轴载: BZZ-100 层位结构层材料名称厚度(cm) 抗压模量(MPa) 抗压模量(MPa) 计算信息 (20℃) (15℃) 1 细粒式沥青混凝土 3 1500 1600 计算应力
道路勘测设计课程设计
武汉科技大学 课程设计 题目：胡一熊公路AB段初步设计 学院： 专业： 学号： 学生姓名： 指导教师： 设计时间：
目录 一、概述 1.1、设计内容及目的 1.2、设计步骤 二、设计说明 2.1 道路选线 2.1.1 选线原则 2.1.2 方案比较 2.2平面设计 2.2.1 直线设计 2.2.1 圆曲线设计 2.2.3 缓和曲线 2.2.4 平面曲线组合设计 2.3 纵断面设计 2.3.1纵坡及坡长设计 2.3.2竖曲线 2.3.3 道路的平、纵线形组合设计 2.3.4纵断面设计要点和方法 2.4 横断面设计 2.4.1纵断面设计要点和方法 2.4.2曲线的超高、加宽于视距保证 三、小结
一、概述： 1.1、设计内容及目的 胡一熊公路为本路网中某路段，拟按三级公路标准建设，其中AB段位于微丘地段。段起点设计高程99米，终于设计高程111米，起终边方位不受限制。本路段设计时，不受水位的影响。为巩固课堂所学知识，培养学生进行道路设计的构思，运算，绘图等基本技能，本设计要求学生完成胡一熊公路AB段初步设计的部分工作，具体内容为：（1）选择路线方案；（2）公路平面设计；（3）公路纵断面设计；（4）公路横断面设计。 1.2、设计步骤 （1）选取比例尺（1:2500）； （2）根据已知点的坐标量取坐标距离，求得各点坐标； （3）计算角度，选取半径； （4）缓和曲线要素计算； （5）计算A→JD、B→JD的距离； （6）计算五个基本桩号以及方位角； （7）每50m设一个桩，计算各桩方位角以及X、Y坐标，列出逐桩坐标表，参见P45（50m桩在转弯曲线不考虑）； （8）竖曲线设计，在地形图上根据路线位置以实际每50m为一个桩号，量出各个桩号，对应的未设竖曲线时的设计标高，绘出地面高程线，在坐标纸横向表示水平距离，比例为1:2500，竖向比例1:100，根据地面线高程初步设定设计线，竖曲线要进行要素计算，变坡点及其他桩号处，计算设计标高； 参考书中P49 （9）横断面设计包括直线段横断面和曲线段横断面，行车道宽取7m，非机动车道宽2.5m(每边)，路肩1.5m；参考书中P118 （10）小结。 二、设计说明 2.1 道路选线 道路选线，就是个根据道路的使用任务、性质、公路的等级和技术标准， 从规划的起、终点之间结合地形、地质、水文及其他沿线条件，综合考虑平、纵、横三方面因素，在实地或纸上选定道路中线的确切位置，然后进行有关的测量和设计工作。我们本次选线为纸上定线. 2.1.1选线原则 路线设计受到地形、水文、气候等自然因素的影响，还受到到很多社会、 经济等上的因素。本次为丘陵区选线，等级为三级公路，我们要注意以下几点:
城市道路绿化规划与设计 一、道路绿化的历史与现状 1、古代 周秦时代沿道路种植松树 据《汉书》记载：“秦为驰道于天下，东穷燕齐，南极吴楚，江湖之上滨海之观毕至。道广五十步，三丈而树，原筑其外，隐以金椎，树以青松。” 图a 西晋洛阳（今洛阳以东）“宫门及城中央大道皆分为三，中央御道，两边筑土墙，高四尺余……，夹道种榆槐树，此三道四通五达也。”有“飞甍夹驰道，垂杨荫御沟。”的记载。 大体说来，汉至南北朝间，都城御道多用水沟（或土墙）隔成三道，沟旁植柳，路旁种榆槐。 图b 北宋东京（今开封），是在后周都城基础上建成的，其宫阙布局系模仿洛阳旧制。在宫城正门南的御街用水沟把路分成三道，并用桃、李、梨、杏等花果树木列于御道两侧水沟边，沟外又设木栅，以限制行人，沟中植以莲花，春夏之间繁花似锦，盛夏荷花飘香，秋季硕果累累。可以说宋朝的街道绿化已把传统的形式发展到极为丰富的程度了。 图c 2、新中国成立后 我国城市规划与建设有了很快的发展，借鉴了国外的科学经验。重视城市道路上的绿化，街道林荫覆盖，如郑州、南京等城市道路绿化成效显著，长春等东北城市还有广场、街头花园、交通岛花坛等。 3、改革开放以来 城市道路绿化工作成绩显著、问题突出。 （1）法规、规范 《城市绿化条例》将干道绿化作为城市绿化重要建设经管的一项。 《城市绿化规划建设指标的规定》其中规定：主干道绿带面积占道路用地比率不低于20%，次干道绿地带面积所占比率不低于15%。 《城市绿线经管办法》（2002年）其中明确对道路绿地划定范围控制线。 国家规范《国家园林城市规范（2005年修订）》其中：（二）道路绿化1、城市道路绿化符合《城市道路绿化规划与设计规范》，道路绿化普及率、达标率分别在95%和80%以上，市区干道绿化带面积不少于道路总用地面积的25%；2、全市形成林荫路系统，道路绿化具有本地区特点。 行业规范《城市道路绿化规划与设计规范》（1997） （2）道路绿化形式丰富 多种绿带、街头游园、立交桥绿化、花卉上街、复层种植 （3）注重景观、忽视其他功能

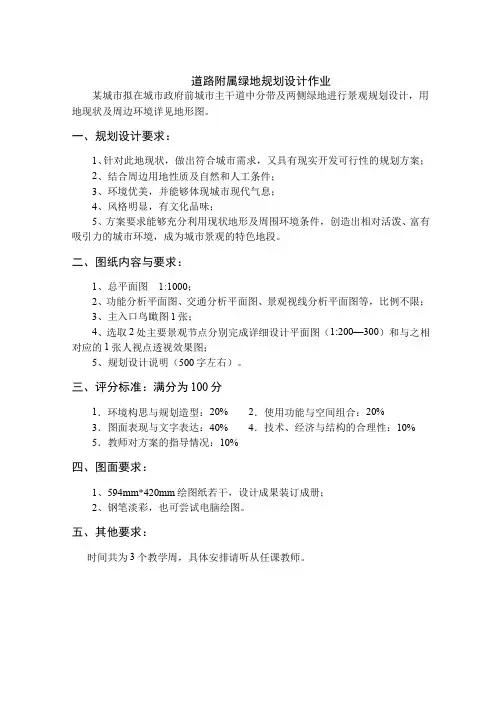

城市道路绿地规划设计原则 绿地是道路空间的景观元素之一。一般道路、建筑物均为建筑材料构成的硬质景观，而道路绿地中的植物是一种软质材料，可以人为地进行修整，这种景观是任何其他材料所不能代替的。道路绿地不单纯考虑功能上的要求，作为道路环境中的重要视觉因素就必须考虑现代交通条件下的视觉特点，综合多方面的因素进行协调，力求创造更加优美的绿地景观。 一、道路绿地要与城市道路的性质、功能相适应 城市从形成之日起就和交通联系在一起，交通的发展与城市的发展是紧密相连的。现代化的城市道路交通已成为一个多层次的复杂系统。由于城市的布局、地形、气候、地质、水文及交通方式等因素的影响，会产生不同的路网。这个路网是由不同性质与功能的道路所组成。对于一个大城市，有快速道路系统、交通干道系统等。也有人提出建立自行车系统、公共交通系统、步道系统等。由于交通的目的不同，不同环境中的景观元素要求也不同，道旁建筑、绿地、小品以及道路自身的设计都必须符合不同道路的特点。 交通干道、快速路的景观构成，汽车速度是重要因素，道路绿地的尺度、方式都必须考虑速度因素。商业街、步行街的绿化，如果树木过于高大，种植过密，就不能反映商业街繁华的特点。又如居住区道路，与交通干道相比，由于功能不同，道路尺度也不同，因此其绿地树种在高度、树形、种植方式上也有不同的考虑。 二、道路绿地应起到应有的生态功能 (1)绿地犹如天然过滤器，可以滞尘和净化空气。据测，在广州有绿化的街道上，距地面1.5m高处的含尘量比没有绿地的街道上含尘量低56.7%，而草坪的飘尘浓度仅为裸露地面的1/5。 (2)行道树尤其是乔木具有遮荫降温功能。太阳光辐射到树冠时，20%-25%的热量反射回天空，35%被树冠吸收，加上树木的蒸腾作用所消耗的热量都有助于降温。据测定，夏季有树荫的地方，一般比没有树荫的地方要低3-6℃。 (3)绿地植物可以增加空气湿度。据测定草坪植物的叶面积一般为地面面积的20倍左右，通过茎、叶的蒸腾作用，能使周围空气中的水分增加20%左右。 (4)树木能吸收S02等有害气体，并能杀灭细菌，制造氧气。 (5)绿地可以隔音和吸收噪音。据南京市测定结果，通过18m宽的林带（两行桧柏一行雪松）噪音减少16dB，通过36m宽的林带，噪音减少30dB。 (6)低矮的绿篱或灌木可以遮挡汽车眩光，也可以作为缓冲栽植。 (7)绿地还可以防风、防雪、防火。 三、道路绿地设计要符合行人（或使用者）的行为规律与视觉特性 道路空间是供人们生活、工作、休息、相互往来与货物流通的通道。在交通空间中有各种不同出行目的的人群，为了研究道路空间的视觉环境，需要对道路交通空间活动人群，根据其不同的出行目的与乘坐不同交通工具（驾驶或骑坐等）所产生的行为规律与视觉特性加以研究，并从中找出规律，作为道路景观与环境设计的一个依据。 四、道路绿地要与其他的街景元素协调，形成完美的景观 街景由多种景观元素构成，各种景观元素的作用、地位都应恰如其分。一般情况下绿地应与道路环境中的其他景观元素协调，单纯地作为行道树而栽植的树木往往收不到好的效果。道路绿地设计应符合美学的要求。通常道路两侧的栽植应看成是建筑物前的种植，应该让用路者从各方面来看都有良好的效果。有些街道树木遮蔽了一切，绿化成了视线的障碍，用路者看不清街道面貌，从街道景观元素协调看就不适宜。道路绿地除具有特殊功能方面的要求以外，应根据道路性质、街道建筑、气候及地方特点要求等作为道路环境整体的一部分来考虑，这样才能收到良好的效果。 现代的道路环境往往容易雷同，采用不同的绿化方式将有助于加强道路特征，区分不同的道路，一些道路也往往以其绿地而闻名于世。在现代交通条件下，要求道路具有连续性，而绿地则有助于加强这种连续性，同时绿地有助于加强道路的方向性，并以纵向分隔使行进者产生距离感（见图4-9）。 道路绿地不仅与街景中其他元素相互协调，与地形、沿街建筑等紧密结合，使道路在满足交通功能的前提下，与城市自然景色（地形、山峰、湖泊、绿地等）、历史文物（古建筑、古桥梁、塔、传统街巷等）以及现代建筑有机地联系在一起，把道路与环境作为一个景观整体加以考虑并做出一体化的设计，创造有特色、有时代感的城市环境。
总结 在本次《道路工程》课程设计中，我们两人组团队共同完成了某三级公路线路设计，这其中主要包含了路线平面图、纵断面图、横断面图、直线曲线及转角表、纵坡竖曲线表、逐柱坐标表等内容的设计。经过近两个月的研讨、设计、修改和定稿，最终该三级公路线路设计总长934.166米，并在CAD海地软件的3D 模拟环境下顺利通车。 在整个课程设计过程中，我们有过开始的茫然与无从下手，也经历了熬夜加班不断补充知识、不断充实自我的过程。总之，通过本次课程设计，我们学会了不断学习以充实自我，认识到了团队协作在工作中起着举足轻重的作用，也让我们通过自己动手动脑，将课堂理论与工作实践相结合，并最终顺利地完成了《道路工程》课程设计。 如何求路面上某一点高程？在初始设计过程中，这一问题困扰了我们很长一段时间。在莫老师的建议下，我们团队尝试了利用海地软件辅助CAD进行设计。但与此同时，海地软件怎么使用又是一个“拦路虎”。在经过商议讨论后，我们从网上下载了海地软件的相关教学视频，从“零”学起，我们一边看视频不断补充新知识，一边应用该软件对三级公路路线进行设计。当遇到不懂之处，我们在团队讨论的同时，还就公路设计中的边沟规范、填方挖方具体设计等内容，请教了其他团队的成员。在经过一段时间的学习和不断吸取经验后，我们团队终于能很好地应用海地软件辅助设计，并成功利用软件中的三角形法求路面上某一点高程，帮助我们团队更快、更好地完成了该部分的道路设计。 十指握拳，方有力道。在不断学习充实自我的同时，我们还认识到了团队合作的重要性。简单的说，团队是一种精神，是一种力量，是我们能顺利完成课程设计不可缺少的一部分！在接到老师布置的课程设计后，我们两人小团队进行了讨论，并进行了明确而详细的分工协助。一个计算，一人画图；一人查阅资料，一个学习软件；一人描绘纵断面图，一人描绘横断面图……一个团队，一个信念，朝着一个共同的目标前进，这就是我们。 何为课程设计？在我们的认识中，这便是理论与实践相结合的过程。在莫老师的课堂中，我们学习了很多关于公路设计的知识，这让我们脑中有着很多“模型”，如何将模型具体化，这便需要课程设计的“真金”磨练。在课程设计中，我们重新温习并应用了很多课堂知识，比如说在路线选择中，我们查阅了课本，
一、设计说明 1、工程概况 设计公路为某一级公路。本路段为山岭区，地势稍陡。路段主线长1339.512m（起讫桩号为K0+000.000—K1+339.512），路基宽24.5m，设计行车速度为80km/小时。 2、技术标准 （1）平面设计技术标准：% 圆曲线半径：一般值：400m，极限值：250m 不设超高最小半径： 缓和曲线最小长度：70m 平曲线间插直线长度：同向平曲线间插直线长度应大于6V（480m）为宜，反向平曲线间插直线长度应大于2V（160m）为宜。 （2）纵断面设计指标 最大坡度：5% 最小坡长：200m 不同纵坡度最大坡长 纵坡坡度（%） 3 4 5 最大坡长（m）1100 900 700 注：当纵坡坡度小于或等于3%时，最大坡长没有限制 竖曲线最小半径和最小长度 一般值4500 凸形竖曲线半径（m） 极限值3000 一般值3000 凹形竖曲线半径（m） 极限值2000 竖曲线最小长度（m）70 （3）路基横断面技术指标： 行车道宽度：4×3.75=15m
硬路肩宽度：2×2.50=5m 土路肩宽度：2×0.75=1.5m 中间带宽度：中央分隔带2m+路缘带0.5m×2=3m 路基总宽度：24.5m 视距保证：停车视距：110m 会车视距：220m 超车视距：550m 不同圆曲线半径的超高值双车道加宽值圆曲线半径(m) 超高值(%) 600～390 1 390～270 2 270～200 3 200～150 4 150～120 5 120～90 6 90～60 7 圆曲线半径(m) 加宽值(m) 250～200 0.4 200～150 0.6 150～100 0.8 100～70 1.0 70～50 1.2 50～30 1.4 30～25 1.8
《公路工程》 课程设计 沥青路面结构设计 浙江工业大学浙西分校建工系道桥教研室 2010 年1 月
高速公路沥青路面设计 1 设计目的 通过本设计掌握高速公路沥青路面设计的基本过程和计算方法。 2 设计题目 2.1 设计题目 南京地区某高速公路，其中某段经调查路基为粉质中液限粘土，地下水位1.1m，路基填土高度0.5m。近期混合交通量为25350 辆/日，交通组成和代表车型的技术参数分别如表1、表2 所示，交通量年平均增长率8%。该路沿线可开采砂砾、碎石，并有石灰、水泥、粉煤灰、沥青供应。请设计合适的半刚性沥青路面结构。 表1 某路段混合交通组成 车型分类一类车二类车三类车四类车五类车六类车 代表车型桑塔纳五十铃解放CA10B黄河JN150黄河JN162交通SH361比重（%）24.5742.3022.049.01 1.890.18 表2 代表车型的技术参数 序号汽车型号 总重 （kN） 载重 （kN） 前轴重 （kN） 后轴重 （kN） 后轴数轮组数 轴距 （cm） 出产国 1 桑塔纳21 2 五十铃42 3 解放CA10B80.25 40.00 19.40 60.85 1 双中国 4 黄河JN150150.60 82.60 49.00 101.60 1 双中国 5 黄河JN162174.50 100.00 59.50 115.00 1 双中国 6 交通SH361280.00 150.00 60.00 2*110.0 2 双130 中国2.1 设计依据 《公路沥青路面设计规范》（JTG D50—2006） 《路基路面工程》，邓学钧主编，2005.8 3 设计方法与设计内容 （1）根据自然区划、路基土类型和地下水位高度，确定土基回弹模量值； （2）计算设计年限内一个车道的累积当量轴次和设计弯沉值； （3）根据设计资料，确定合适的面层类型（包括面层材料级配类型）； （4）拟定2 种可能的路面结构组合与厚度方案，确定各结构层材料的计算参数； （5）根据《公路沥青路面设计规范》验算拟定的路面结构； 4 设计要求 （1）总体要求：根据设计资料，初步拟定2种路面方案，并对这2 种方案进行经济技术比较（经济技术比较以初始修建费为依据，每种材料的单价见附录中表3 所示）； （2）要求计算每种代表车型的轴载换算系数（共两种：一种以设计弯沉值为指标及沥青层层底拉应力验算时的轴载换算系数；另一种为进行半刚性基层层底拉应力验算时的轴载换算系数）。 （3）拟定的路面结构方案，应明确标示出每种材料的名称、厚度和设计时使用的模量值，如附录中（2）
