单片机考试复习资料
第一章、绪论
1、什么叫单片机其主要特点有哪些
答：
在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。
单片机主要特点有：控制性能和可靠性高；体积小、价格低、易于产品化；具有良好的性能价格比。
2、单片机有哪些应用领域
答：
智能仪器仪表；
机电一体化产品；
实时工业控制；
分布系统的前端模块；
家用电器；
交通与航空航天。
3、仿真调试有哪两种形式硬件仿真的目的是什么？答：
软件模拟和硬件仿真。
仿真的目的就是可以进行调试、跟踪、监视。
4、简述单片机应用系统的开发过程。
答：
系统需求分析;
硬件方案设计;
软件编程;
仿真调试;
实际运行。
第二章、80c51的结构和原理
1、80c51单片机在功能上，程序存储器的配置上主要有哪些分类答：
功能上分为基本型和增强型；
工艺上分为HMOS工艺和CHMOS工艺；
在片内程序存储器的配置上有掩膜ROM、EPROM和Flash、无片内程序存储器形式。
2、80c51基本型的存储器地址空间如何划分各空间的地址范围和容量如何
答：
在物理上设计成程序存储器和数据存储器两个独立的空间；
片内程序存储器为4KB，地址范围是0000H-0FFFH，
片内数据存储器为128字节RAM，地址范围是00H-7FH，
3、80c51单片机晶振频率分别为12Mhz,时，机器周期分别为多少答：
晶振频率为f，一个时钟周期为1/f，机器周期为12*1/f。
1μs，μs。
4、80c51单片机复位后的状态如何常用的复位方法有哪些
答：
复位后，PC内容为0000H；
P0口～P3口内容为FFH；
SP内容为07H；
SBUF内容不定；
IP、IE和PCONww的有效位为0；
其余的特殊功能寄存器的状态均为00H。
复位方法一种是上电复位，另一种是上电与按键均有效的复位。
5、80c51单片机的片内、片外程序存储器和片内、片外数据存储器访问如何进行区分
答：
80C51的EA
6、80c51单片机当前工作寄存器组如何选择
答：
当前工作寄存器组的选择由特殊功能寄存器中的程序状态字寄存器PSW的RS1、RS0来决定。
7、80c51单片机的PWS寄存器各标志的意义如何
答：
CY：进位、借位标志。有进位、借位时CY=1，否则CY=0；
AC：辅助进位、借位标志（高半字节与低半字节间的进位或借位）；F0：用户标志位，由用户自己定义；
RS1、RS0：当前工作寄存器组选择位；
OV：溢出标志位。有溢出时OV=1，否则OV=0；
P：奇偶标志位。存于ACC中的运算结果有奇数个1时P=1，否则P=0。
8、80c51单片机的控制总线信号有哪些各信号的作用如何
答：
RST/VPD：复位信号输入引脚/备用电源输入引脚；
ALE/PROG：地址锁存允许信号输出引脚/编程脉冲输入引脚；
EA/VPP：内外存储器选择引脚/片内EPROM（或FlashROM）编程电压输入引脚；PSEN：外部程序存储器选通信号输出引脚。
9、80C51单片机的程序存储器低端的几个特殊单元的用途如何
答：
0000H：单片机复位入口地址；
0003H：外部中断0的中断服务程序入口地址；
000BH：定时/计数器0溢出中断服务程序入口地址；
0013H：外部中断1的中断服务程序入口地址；
001BH：定时/计数器1溢出中断服务程序入口地址；
0023H：串行口的中断服务程序入口地址。
10、80c51单片机的P0~P3口在结构和功能上有何异同
答：
作为通用I/O口时，P0、P1、P2和P3都是准双向口。
P0可以作为地址/数据总线，此时是一个真正的双向口；
P2口可以作为地址线的高8位；
P3口是双功能口，每条口线还具有不同的第二功能。
另外，P0口的驱动能力为8个TTL负载，而其它口仅可驱动4个TTL负载。
第三章、80c51汇编语言概述
15、试编写程序，完成两个16位数的减法：7F4DH－2B4EH，结果存入内部RAM的30H和31H单元，30H单元存差的高8位，31H单元存差的低8位。
答：
CLR CY
MOV 30H，#7FH
MOV 31H，#4DH
MOV R0，#31H
MOV A，@R0
SUBB A ，#4E
MOV @R0，A 保存低字节相减结
果
DEC R0
MOV A，@R0
SUBB A，#2BH
MOV @R0，A；保存高字节相减结
果
18、试编写程序，将内部RAM的20H、21H单元的两个无符号数相乘，结果存放在R2、R3中，R2中存放高8位，R3中存放低8位。
答：
MOV A，20H
MOV B，21H
MUL AB
MOV R3，A
MOV R2，B
第四章、80C51的C51语言程序设计
3、C51支持的数据类型有哪些
答：
字符型、整型、长整型、浮点型、位型、访问SFR。
6、C51有那几种编译模式每种编译模式的特点如何
答：
SMALL：小模式。变量默认在片内RAM。空间小，速度快；COMPACT：紧凑模式。变量默认在片外RAM的页（256字节，页号由P2口决定）；
LARGE：大模式。变量默认在片外RAM的64KB范围。空间大，速度慢。
8、C51应用程序的参数传递有哪些方式特点如何
答：
参数传递可以采用寄存器、固定储存器位置方式。
寄存器传递方式最多可以传递3个参数。这种参数传递可以产生高效的代码。
当无寄存器可用时，参数可以采用固定的储存器位置传递。在SMALL模式下，参数传递在内部RAM中完成。在COMPACT和LARGER 模式下，参数的传递要在外部RAM中完成。
第五章、80C51人机接口技术
1、AT89S52单片机口线的驱动能力如何
答：
每根口线最大可吸收10MA的电流；但P0口所有引脚的吸收电流的总和不能超过26MA，而P1,P2和P3每个口吸收电流的总和限制在15MA；全部4个并行口所有口线的吸收电流总和限制在71MA。
2、发光二极管（LED）与普通二极管有何异同
答：
发光二级管正向导电会发光，正向压降比普通二极管大，反向电压一般为5V。
普通二极管正向压降，反向压降很大，有的可达几千V，导电后不发光。
3、数码管有哪两种类型，断码如何确定
答：
所以二极管的正极接在一起，共用的，叫共阳型。
所以二极管的负极接在一起，共用的，叫共阴型。
4、单片机应用系统常用的蜂鸣器（电磁式蜂鸣器）有哪两种，特点如何？
答：
有源蜂鸣器：其内部含有音频振荡源，只要接上额定电压就可以连续发声；
无源蜂鸣器：其内部没有音频振荡源，工作室需要接入音频方波,改变方波频率可以得到不同音调的声音。
第六章、80C51的中断系统及定时/计数器
1、80C51有几个中断源各中断标志是如何产生的又是如何复位的CPU 响应各中断时，其中断入口地址是多少
答：
5个中断源，分别为外中断INT0和INT1、T0和T1溢出中断、串口中断。
电平方式触发的外中断标志与引脚信号一致；
边沿方式触发的外中断响应中断后由硬件自动复位。
T0和T1，CPU响应中断时，由硬件自动复位。
RI和TI，由硬件置位。必须由软件复位。
另外，所有能产生中断的标志位均可由软件置位或复位。
各中断入口地址：INT0―0003H，T0—000BH，INT1—0013H，T1—001BH，RI和TI—0023H
2、外部中断源有电平触发和边沿触发两种触发方式，这两种触发方式所产生的中断过程有何不同怎样设定
答：
当IT0=0时，INT0为电平触发方式。电平触发方式时，CPU在每个机器周期的S5P2采样INT0引脚电平，当采样到低电平时，置IE0＝１向CPU请求中断；采样到高电平时，将IE0清0。在电平触发方式下，CPU响应中断时，不能自动清除IE0标志。
电平触发方式时，外部中断源的有效低电平必须保持到请求获得响应时为止，不然就会漏掉；在中断服务结束之前，中断源的有效的低电平必须撤除，否则中断返回之后将再次产生中断。该方式适合于外部中断输入为低电平，且在中断服务程序中能清除外部中断请求源的情况。
当IT0=1时，INT0为边沿触发方式。边沿触发方式时，CPU在每个机器周期的S5P2采样INT0引脚电平，如果在连续的两个机器周期
检测到INT0引脚由高电平变为低电平，即第一个周期采样到INT0=1，第二个周期采样到INT0=0，则置IE0＝1，产生中断请求。在边沿触发方式下，CPU响应中断时，能由硬件自动清除IE0标志。
边沿触发方式时，在相继两次采样中，先采样到外部中断输入为高电平，下一个周期采样到为低电平，则在IE0或IE1中将锁存一个逻辑1。若CPU暂时不能响应，中断申请标志也不会丢失，直到CPU 响应此中断时才清0。另外，为了保证下降沿能够被可靠地采样到，INT0和INT1引脚上的负脉冲宽度至少要保持一个机器周期（若晶振频率为12MHz，为1微秒）。边沿触发方式适合于以负脉冲形式输入的外部中断请求。
3、定时/计数器工作于定时和计数方式时有何异同点
答：
定时/计数器实质是加1计数器。
不同点：设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。计数值乘以机器周期就是定时时间。设置为计数器模式时，
外部事件计数脉冲由T0或T1引脚输入到计数器。在每个机器周期的S5P2期间采样T0、T1引脚电平。当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。
相同点：它们的工作原理相同，它们都有4种工作方式，由TMOD 中的M1M0设定，即
方式0：13位计数器；
方式1：16位计数器；
方式2：具有自动重装初值功能的8位计数器；
方式3：T0分为两个独立的8位计数器，T1停止工作。
4、定时/计数器的4种工作方式各有何特点
答：
方式0位13位计数器，由TL0的低5位（高3位未用）和TH0的8位组成。TL0的低5位溢出时向
TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。
计数初值计算的公式为：
X＝213－N
方式1的计数位数是16位，由TL0作为低8位、TH0作为高8位，组成了16位加1计数器。计数个数
与计数初值的关系为：
X＝216－N
方式2为自动重装初值的8位计数方式。TH0为8位初值寄存器。当TL0计满溢出时，由硬件使TF0置1，向CPU发出中断请求，并将TH0中的计数初值自动送入TL0。TL0从初值重新进行加1计数。周而复始，直至TR0=0才会停止。计数个数与计数初值的关系为：
X＝28－N
方式3只适用于定时/计数器T0，定时器T1处于方式3时相当于TR1＝0，停止计数。方式3时，T0分成为两个独立的8位计数器TL0和TH0，TL0使用T0的所有控制位。当TL0计数溢出时，由硬件使TF0置1，向CPU发出中断请求。而TH0固定为定时方式（不能进行外部计数），并且借用了T1的控制位TR1、TF1。因此，TH0的启、停受TR1控制，TH0的溢出将置位TF1。
8、要求从引脚输出1000Hz方波，晶振频率为12MHz。试设计程序。
答：
采用T0实现
a、T0工作在定时方式1时，控制字TMOD配置：
M1M0=01，GATE=0，C/T=0，可取方式控制字为01H；
b、计算计数初值X：
晶振为12 MHz，所以机器周期Tcy为1μ1/1000=1×10s－3
N＝t/ Tcy ＝×10－3/1×10－6＝500
X＝216－N＝65536－500＝65036＝FE0CH
即应将FEH送入TH0中，0CH送入TL0中。
c、实现程序如下：
ORG 0000H
AJMP MAIN ；跳转到主程
序
ORG 000BH ；T0的中断入口地址
LJMP DVT0
ORG 0030H
MAIN:MOV TMOD,#01H ；设T0工作于方式2
MOV TH0,# 0FEH ；装入循环计数初值
MOV TL0,#0CH ；首次计数值
SETB ET0 ；T0开中断
SETB EA ；CPU开中断
SETB TR0 ；启动T0
SJMP $ ；等待中断
DVT0:CPL
MOV TH0,# 0FEH
答：中断是指计算机在执行某一程序的过程中，由于计算机系统内、外的某种原因而必须终止原程序的执行，转去完成相应的处理程序，待处理结束之后再返回继续执行被终止原程序的过程。中断源指向 CPU 提出中断申请的设备，包括中断请求信号的产生及该信号怎样被CPU 有效地识别，要求中断请求信号产生一次，只能被CPU 接收处理一次，即不能一 次中断申请被CPU 多次响应。当 CPU 正在执行中断服务程序时，又有中断优先级更高的中断申请产生，CPU 就会暂停原来的中断处理程序而转去处理优先级更高的中断请求，处理完毕后再返回原低级中断服务程序，这一过程称为中断嵌套.中断优先级指在实际应用系统中往往有多个中断源，且中断申请是随机的，有时还可能会有多个中断源同时提出中断申请，但CPU 一次只能响应一个中断源发出的中断请求，CPU 响应哪个中断请求，就需要用软件或硬件安排一个优先顺序，即中断优先级排队。 6-2 MCS-51 单片机提供了几个中断源有几级中断优先级别各中断标志是如何产生的又如何清除这些中断标志各中断源所对应的中断矢量地址是多少 答：（1）MCS-51 单片机提供了5 个中断源： INT0 、INT1 、T0、T1、串行口。 （2）MCS-51 系列单片机有两个中断优先级，每一个中断请求源均可编程为高优先级中 断或低优先级中断，从而实现两级中断嵌套。 （3）外部中断可以设置边沿触发或者电平触发，靠软件置位。边沿触发进入中断程序后硬件自动清中断标志。电平触发需要软件清除中断标志位，还需在中断响应后把中断请求信号引脚从低电平强制改变为高电平。 （4）定时器T0、T1 计数溢出产生中断，进入中断程序后由硬件自动清除标志位TF0 或TF1。（5）串行口发送完成或者接收到数据就触发中断，由于是两个中断标志共享一个中断向量，所以需要在中断程序里由软件判断是发送中断还是接受中断，并且只能由软件清除中断标志位。使用软件清除中断标志位的方法是： CLR TI ;清TI 标志位 CLR RI ;清RI 标志位 （6）各中断源对应的中断矢量地址分别为： 中断源中断矢量 外部中断 0 0003H 定时器T0 中断000BH 外部中断1 0013H 定时器T1 中断001BH 串行口中断0023H 定时器中断T2（仅52 系列有） 002BH 6-3 外部中断源有电平触发和边沿触发两种触发方式，这两种触发方式所产生的中断过程有何不同怎样设定 答：采用中断电平触发方式时，中断请求标志IT0=0，CPU 在每个机器周期的S5P2 期间采样，一旦在（ INT0 ）引脚上检测到低电平，则有中断申请，使IE0 置位（置1），向CPU 申请中断。在电平触发方式中，在中断响应后中断标志位IE0 的清0 由硬件自动完成，但由于CPU 对（ INT0 ）引脚没有控制作用，使中断请求信号的低电平可能继续存在，在以后的机器周期采样时又会把已清0 的IE0 标志位重新置1，所以， 在中断响应后必须采用其它方法撤消该引脚上的低电平，来撤除外部中断请求信号，否则有可能再次中断造成出错。采用边沿触发方式时，IT0=1，CPU 在每个机器的S5P2 期间采样，当检测到前一周期为高电平，后一周期为低电平时，使标志IE0 置1，向CPU 申请中断，此标志位一直保持到CPU 响应中断后，才由硬件自动清除。在边沿触发方式中，为保证CPU 在两个机器周期内检测到由高到低的负跳变，高电平与低电平的持续时间不得少于一个机器周
单片机课后习题答案 1.89C51单片机内包含哪些主要逻辑功能部件？ 答：80C51系列单片机在片内集成了以下主要逻辑功能部件： (l)CPU(中央处理器):8位(2)片内RAM:128B(3)特殊功能寄存器:21个(4)程序存储器:4KB (5)并行I/O口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个 2.89C51的EA端有何用途？ 答：/EA端接高电平时，CPU只访问片内flash Rom并执行内部程序，存储器。/EA端接低电平时，CPU只访问外部ROM，并执行片外程序存储器中的指令。/EA端保持高电平时，CPU执行内部存储器中的指令。 3.89C51的存储器分哪几个空间?如何区别不同空间的寻址? 答：ROM（片内ROM和片外ROM统一编址）（使用MOVC）（数据传送指令）（16bits地址）（64KB）片外RAM（MOVX）（16bits地址）（64KB）片内RAM （MOV）（8bits地址）（256B） 4.简述89C51片内RAM的空间分配。 答：片内RAM有256B，低128B是真正的RAM区，高128B是SFR（特殊功能寄存器）区。 5.简述布尔处理存储器的空间分配，片内RAM中包含哪些可位寻址单元。 答：片内RAM区从00H~FFH（256B） 其中20H~2FH（字节地址）是位寻址区对应的位地址是00H~7FH 6. 如何简捷地判断89C51正在工作? 答：用示波器观察8051的XTAL2端是否有脉冲信号输出（判断震荡电路工作是否正常？）ALE（地址锁存允许）（Address Latch Enable）输出是fosc的6分频 用示波器观察ALE是否有脉冲输出（判断8051芯片的好坏？） 观察PSEN（判断8051能够到EPROM 或ROM中读取指令码？） 因为/PSEN接外部EPROM（ROM）的/OE端子OE=Output Enable（输出允许） 7. 89C51如何确定和改变当前工作寄存器组? 答：PSW（程序状态字）（Program Status Word）中的RS1和RS0 可以给出4中组合，用来从4组工作寄存器组中进行选择PSW属于SFR（Special Function Register）（特殊功能寄存器） 9.读端口锁存器和“读引脚”有何不同？各使用哪种指令？ 答：读锁存器（ANLP0,A）就是相当于从存储器中拿数据，而读引脚是从外部拿数据（如MOV A,P1这条指令就是读引脚的，意思就是把端口p1输入数据送给A）传送类MOV，判位转移JB、JNB、这些都属于读引脚，平时实验时经常用这些指令于外部通信，判断外部键盘等；字节交换XCH、XCHD算术及逻辑运算 ORL、CPL、ANL、ADD、ADDC、SUBB、INC、DEC控制转移CJNE、DJNZ

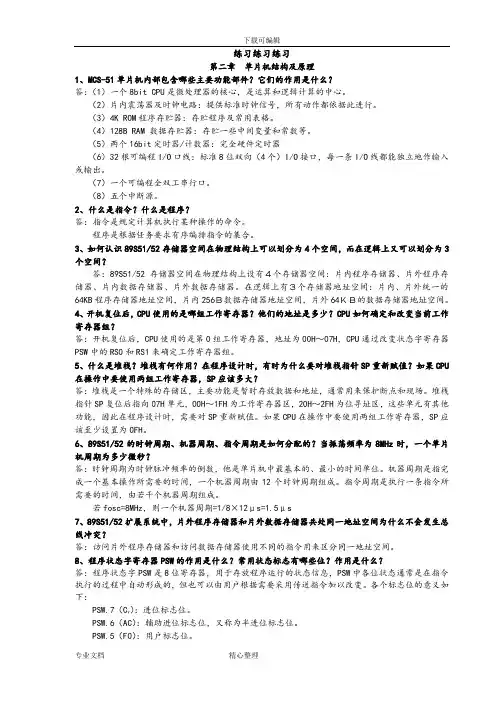

练习练习练习 第二章单片机结构及原理 1、MCS-51单片机内部包含哪些主要功能部件？它们的作用是什么？ 答：（1）一个8bit CPU是微处理器的核心，是运算和逻辑计算的中心。 （2）片内震荡器及时钟电路：提供标准时钟信号，所有动作都依据此进行。 （3）4K ROM程序存贮器：存贮程序及常用表格。 （4）128B RAM 数据存贮器：存贮一些中间变量和常数等。 （5）两个16bit定时器/计数器：完全硬件定时器 （6）32根可编程I/O口线：标准8位双向（4个）I/O接口，每一条I/O线都能独立地作输入或输出。 （7）一个可编程全双工串行口。 （8）五个中断源。 2、什么是指令？什么是程序？ 答：指令是规定计算机执行某种操作的命令。 程序是根据任务要求有序编排指令的集合。 3、如何认识89S51/52存储器空间在物理结构上可以划分为4个空间，而在逻辑上又可以划分为3个空间？ 答：89S51/52存储器空间在物理结构上设有４个存储器空间：片内程序存储器、片外程序存储器、片内数据存储器、片外数据存储器。在逻辑上有３个存储器地址空间：片内、片外统一的64KB程序存储器地址空间，片内256Ｂ数据存储器地址空间，片外64ＫＢ的数据存储器地址空间。 4、开机复位后，CPU使用的是哪组工作寄存器？他们的地址是多少？CPU如何确定和改变当前工作寄存器组？ 答：开机复位后，CPU使用的是第0组工作寄存器，地址为00H～07H，CPU通过改变状态字寄存器PSW中的RS0和RS1来确定工作寄存器组。 5、什么是堆栈？堆栈有何作用？在程序设计时，有时为什么要对堆栈指针SP重新赋值？如果CPU 在操作中要使用两组工作寄存器，SP应该多大？ 答：堆栈是一个特殊的存储区，主要功能是暂时存放数据和地址，通常用来保护断点和现场。堆栈指针SP复位后指向07H单元，00H～1FH为工作寄存器区，20H～2FH为位寻址区，这些单元有其他功能，因此在程序设计时，需要对SP重新赋值。如果CPU在操作中要使用两组工作寄存器，SP应该至少设置为0FH。 6、89S51/52的时钟周期、机器周期、指令周期是如何分配的？当振荡频率为8MHz时，一个单片机周期为多少微秒？ 答：时钟周期为时钟脉冲频率的倒数，他是单片机中最基本的、最小的时间单位。机器周期是指完成一个基本操作所需要的时间，一个机器周期由12个时钟周期组成。指令周期是执行一条指令所需要的时间，由若干个机器周期组成。 若fosc=8MHz，则一个机器周期=1/8×12μs=1.5μs 7、89S51/52扩展系统中，片外程序存储器和片外数据存储器共处同一地址空间为什么不会发生总线冲突？ 答：访问片外程序存储器和访问数据存储器使用不同的指令用来区分同一地址空间。 8、程序状态字寄存器PSW的作用是什么？常用状态标志有哪些位？作用是什么？ 答：程序状态字PSW是8位寄存器，用于存放程序运行的状态信息，PSW中各位状态通常是在指令执行的过程中自动形成的，但也可以由用户根据需要采用传送指令加以改变。各个标志位的意义如下： PSW.7（C y）：进位标志位。 PSW.6（AC）：辅助进位标志位，又称为半进位标志位。 PSW.5（F0）：用户标志位。
lesson1 对照TX-1C单片机学习板原理图写程序 用位操作和总线操作两种方法完成以下题目 1.熟练建立KEIL工程 2.点亮第一个发光管. 3.点亮最后一个发光管 4.点亮1、3、5、7 5.点亮二、四、五、六 6.尝试让第一个发光管闪烁 7.尝试设计出流水灯程序 ====================================== ====================================== ====================================== ==== lesson2 第一个发光管以间隔200ms闪烁 8个发光管由上至下间隔1s流动，其中每个管亮500ms,灭500ms,亮时蜂鸣器响，灭时关闭蜂鸣器，一直重复下去。 8个发光管来回流动，第个管亮100ms,流动时让蜂鸣器发出“滴滴”声。
用8个发光管演示出8位二进制数累加过程。 8个发光管间隔200ms由上至下，再由下至上，再重复一次，然后全部熄灭再以300ms间隔全部闪烁5次。重复此过程。 间隔300ms第一次一个管亮流动一次，第二次两个管亮流动，依次到8个管亮，然后重复整个过程。 间隔300ms先奇数亮再偶数亮，循环三次；一个灯上下循环三次；两个分别从两边往中间流动三次；再从中间往两边流动三次；8个全部闪烁3次；关闭发光管，程序停止。 ====================================== ====================================== ====================================== ==== lesson3 1、利用定时/计数器T0从P1.0输出周期为1s的方波，让发光二极管以1HZ闪烁，设晶振频率为12MHz。。 2、利用定时/计数器T1产生定时时钟,由P1口控制8个发光二极管,使8个指示灯依次一个一个闪动，闪动频率为10次/秒(8个灯依次亮一遍为一个周期)，循环。 3、同时用两个定时器控制蜂鸣器发声，定时器0控制频率，定时器1控制同个频率持续的时间，间隔300ms依次输出1，10，50,100，200,400,800, 1k（hz）的方波。
一）填空题 1. 十进制数14对应的二进制数表示为（1110B），十六进制数表 示为（0EH）。十进制数-100的补码为（9CH），+100的补码为（64H）。 2. 在一个非零的无符号二进制整数的末尾加两个0后，形成一个新的无符号二进制整数，则新数是原数的（4）倍。 3. 8位无符号二进制数能表示的最大十进制数是（255）。带符号二进制数11001101转换成十进制数是（-51）。 4. 可以将各种不同类型数据转换为计算机能处理的形式并输送到计算机中去的设备统称为（输入设备）。 5. 已知字符D的ASCII码是十六进制数44，则字符T的ASCII码是十进制数（84）。 6. 若某存储器容量为640KB，则表示该存储器共有（655360）个存储单元。 7. 在计算机中，二进制数的单位从小到大依次为（位）、（字节）和（字），对应的英文名称分别是（bit）、（Byte）和（Word）。 8. 设二进制数A=10101101，B=01110110，则逻辑运算A∨B=（11111111），A ∧B=（00100100），A⊕B=（11011011）。 9. 机器数01101110的真值是（+110），机器数01011001的真值是（+89），机器数10011101的真值是（+157或-115），机器数10001101的真值是（+206或-50）。（二）单项选择题 1. 用8位二进制补码数所能表示的十进制数范围是（D） （A）-127 ~ +127 （B）-128 ~ +128 （C）-127 ~ +128 （D）-128 ~ +127 2. 下列等式中，正确的是（B） （A）1 KB = 1024×1024 B （B）1 MB = 1024×1024 B （C）1 KB = 1024 M B （D）1 MB = 1024 B 3. 程序与软件的区别是（C） （A）程序小而软件大（B）程序便宜而软件昂贵 （C）软件包括程序（D）程序包括软件 4. 存储器中，每个存储单元都被赋予惟一的编号，这个编号称为（A） （A）地址（B）字节（C）列号（D）容量 5. 8位二进制数所能表示的最大无符号数是（B） （A）255 （B）256 （C）128 （D）127 6. 下列4个无符号数中，最小的数是（B） （A）11011001（二进制）（B）37（八进制） （C）75（十进制）（D）24（十六进制） 7. 下列字符中，ASCII码最小的是（B） （A）a （B）A （C）x （D）X 8. 下列字符中，ASCII码最大的是（C） （A）a （B）A （C）x （D）X 9. 有一个数152，它与十六进制数6A相等，那么该数是（B） （A）二进制数（B）八进制数（C）十进制数（D）十六进制数 第2章80C51单片机的硬件结构 （一）填空题
***数学计算机科学系实验报告 专业：计算机科学与技术班级：实验课程：单片机原理与应用技术姓名：学号：实验室：硬件实验室 同组同学： 实验时间：2013年3月20日指导教师签字：成绩： 实验项目：发光二极管闪烁 一实验目的和要求 1.使用单片机的P1.5口做输出口，使该位发光二极管闪烁。 2.掌握单片机使用。 二实验环境 PC机一台，实验仪器一套 三实验步骤及实验记录 1.在pc机上,打开Keil C。 2.在Keil C中，新建一个工程文件，点击“Project->New Project…”菜单。 3.选择工程文件要存放的路径 ,输入工程文件名 LED, 最后单击保存。 4. 在弹出的对话框中选择 CPU 厂商及型号。 5.选择好 Atmel 公司的 89c51 后 , 单击确定。 6.在接着出现的对话框中选择“是”。 7.新建一个 C51 文件 , 点击file菜单下的NEW，或单击左上角的 New File快捷键。 8.保存新建的文件，单击SAVE。 9.在出现的对话框中输入保存文件名MAIN.C，再单击“保存”。 10.保存好后把此文件加入到工程中方法如下 : 用鼠标在 Source Group1 上单击右键 , 然后再单击 Add Files to Group ‘Source Group 1'。 11.选择要加入的文件 , 找到 MAIN.C 后 , 单击 Add, 然后单击Close。 12.在编辑框里输入代码如下： #include "reg51.h" //包含头文件 sbit led=P1^5; //表示用led等效于P1^5, P1^0就是指头文件里定义的P1寄存器的第5BIT #define uchar unsigned char #define uint unsigned int
单片机原理及应用作业参考答案 1.2 单片机的结构特点表现在哪些主要方面? . 单片机的结构特点表现在哪些主要方面? 答: (1)在存储器结构上,严格将程序存储器和数据存储器在空间上分开,并使用不同的寻址方式,使用两个不同的地址指针; (2)在内部有一个全双工的串行接口; (3)有一个独立进行操作的位处理器. 1.4 通用单片机的供应状态主要取决于什么?供应状态有哪几种?用户选用单片机的供应状态的原则. 通用单片机的供应状态主要取决于什么?供应状态有哪几种? 是什么? 是什么? 答:通用单片机的供应状态主要取决于片内ROM 的配置状态. (1)片内ROM 的配置状态掩膜ROM,适合于低成本.大批量产品的场合(2)片内EPROM 配置状态可通过高压脉冲写入应用程序到EPROM,适合于开发样机,小批量生产. (3)片内无ROM 配置状态必须外扩EPROM,价格低,使用灵活,适合于需要外接能在现场进行修改和更新程序存储器的应用场合. 2.3 单片机的EA 端有何功用?8031 的EA 端应如何处理,为什么? . 端有何功用? 端应如何处理,为什么? 答: EA 端是访问外部程序存储器的控制信号:当EA 无效时,访问内部ROM,当EA 为有效时,访问外部ROM.由于8031 没有内部ROM,所以EA 端必须接低电平. 2. MCS-51 引脚中有多少I/O 线?它们与单片机对外的地址总线, . 4 它们与单片机对外的地址总线, 数据总线和控制总线有什么关系? - 数据总线和控制总线有什么关系? 地址总线和数据总线各是几位? 地址总线和数据总线各是几位? 答:MCS-51 引脚中有32 根I/O 线,一般由P0 口提供单片机对外的数据总线,同时作为分时复用的地址总线的低8 位, P2 口作为地址总线的高8 位, 由控制总线由第二功能的状态下的P3 口以及RST, , EA ALE 和PSEN 提供. 2.5 8051 单片机的内部数据存储器可以分为哪几个不同的区域?各有什么特点? . 单片机的内部数据存储器可以分为哪几个不同的区域?各有什么特点? 答:数据存储器主要分为两个区域:00H～7FH 是真正的RAM 区,80H～FFH 专门用作特殊功能寄存器的区域. 其中00H～7FH 可分为三个区域: 00H～1FH 为四组工作寄存器; 20H～2FH 为128 位位寻址区, 30H～7FH 为一般RAM 区. 2.6 单片机对外有几条专用控制线?其功能是怎样的? . 单片机对外有几条专用控制线?其功能是怎样的? 答:单片机对外的专用控制线有 4 条,分别是: (1) PSEN : 外部取指操作,在访问外部ROM 时, PSEN 信号自动产生; (2)ALE/ PROG :ALE 为地址锁存允许信号,在访问外部ROM 或RAM 时,用来锁存P0 口的低8 位地址.第二功能PROG 是对8751 的EPROM 编程时,编程脉冲输入. 1 (3) EA /VPP: EA 是访问外部程序存储器的控制信号, EA 无效时,访问内部ROM, EA 有效时,访问外部ROM,第二功能VPP 为对8751EPROM 的21V 编程电源输入. (4)RST/VPD:RST 是复位信号输入端,第二功能VPD 是备用电源输入端. 2.8 有哪几种方法使单片机复位?复位后各寄存器,RAM 中的状态如何? 中的状态如何? . 有哪几种方法使单片机复位?复位后各寄存器, 答:单片机的复位方式有两种,上电自动复位和按钮复位.复位后各寄存器状态为: PC 0000H ACC 00H PSW 00H SP 07H DPTR 0000H P0～P3FFH IP XX000000B IE 0X000000B TMOD 00H TCON 00H TL0 00H TH0 00H TL1 00H TH1 00H SCON 00H SBUF XXH PCON 0XXX0000B 2.9 在8051 扩展系统中,片外程序存储器和片外数据存储器使用相同的地址编址,是否会在数据总线扩展系统中,片外程序存储器和片外数据存储器使用相同的地址编址, . 上出现争总线的现象?为什么? 上出现争总线的现象?为什么? 答:不会发生争总线的现象,因为从外部ROM 取指令需要用ALE 和PSEN 信号控制读取操作,由P2 和P0 提供地址;而片外数据存储器的读写除了地址之外还要RD , WR 控制,所以不会争总线. 2.10 如果8051 端口P0～P3 作为通用I/O 口使用,则在输入引脚数据时应注意什么? . 口使用,则在输入引脚数据时应注意什么? ～答:8051 的P1,P2 和作为一般输入I/O 口的P 以及第一功能的P3 口均为准双向口,在输入数据时应先向端口写1,然后方可作为高阻输入.以使其场效应管T2 截止,才不会影响输入电平. 3.2 若要完成以下的数据传送,应如何用MCS-51 的指令实现? . 若要完成以下的数据传送, 的指令实现? (1)R1 的内容传送到R0 (5)ROM2000H 单元的内容传送到R0 MOV
习题答案 习题0 1．单片机是把组成微型计算机的各功能部件即（微处理器（CPU））、（存储器（ROM 和RAM））、（总线）、（定时器/计数器）、（输入/输出接口（I/O口））及（中断系统）等部件集成在一块芯片上的微型计算机。 2．什么叫单片机？其主要特点有哪些？ 将微处理器（CPU）、存储器（存放程序或数据的ROM和RAM）、总线、定时器/计数器、输入/输出接口（I/O口）、中断系统和其他多种功能器件集成在一块芯片上的微型计机，称为单片微型计算机，简称单片机。 单片机的特点：可靠性高、便于扩展、控制功能强、具有丰富的控制指令、低电压、低功耗、片内存储容量较小、集成度高、体积小、性价比高、应用广泛、易于产品化等。 3. 单片机有哪几个发展阶段？ （1）第一阶段（1974—1976年）：制造工艺落后，集成度低，而且采用了双片形式。典型的代表产品有Fairchild公司的F8系列。其特点是：片内只包括了8位CPU，64B的RAM 和两个并行口，需要外加一块3851芯片（内部具有1KB的ROM、定时器/计数器和两个并行口）才能组成一台完整的单片机。 （2）第二阶段（1977—1978年）：在单片芯片内集成CPU、并行口、定时器/计数器、RAM和ROM等功能部件，但性能低，品种少，应用范围也不是很广。典型的产品有Intel 公司的MCS-48系列。其特点是，片内集成有8位的CPU，1KB或2KB的ROM，64B或128B的RAM，只有并行接口，无串行接口，有1个8位的定时器/计数器，中断源有2个。片外寻址范围为4KB，芯片引脚为40个。 （3）第三阶段（1979—1982年）：8位单片机成熟的阶段。其存储容量和寻址范围增大，而且中断源、并行I/O口和定时器/计数器个数都有了不同程度的增加，并且集成有全双工串行通信接口。在指令系统方面增设了乘除法、位操作和比较指令。其特点是，片内包括了8位的CPU，4KB或8KB的ROM，128B或256B的RAM，具有串/并行接口，2个或3个16位的定时器/计数器，有5～7个中断源。片外寻址范围可达64KB，芯片引脚为40个。代表产品有Intel公司的MCS-51系列，Motorola公司的MC6805系列，TI公司的TMS7000系列，Zilog公司的Z8系列等。 （4）第四阶段（1983年至今）：16位单片机和8位高性能单片机并行发展的时代。16位机的工艺先进，集成度高，内部功能强，运算速度快，而且允许用户采用面向工业控制的专用语言，其特点是，片内包括了16位的CPU，8KB的ROM，232B 的RAM，具有串/并行接口，4个16位的定时器/计数器，有8个中断源，具有看门狗（Watchdog），总线控制部件，增加了D/A和A/D转换电路，片外寻址范围可达64KB。代表产品有Intel公司的MCS-96系列，Motorola公司的MC68HC16系列，TI公司的TMS9900系列，NEC公司的783××系列和NS公司的HPC16040等。然而，由于16位单片机价格比较贵，销售量不大，大量应用领域需要的是高性能、大容量和多功能的新型8位单片机。 近年来出现的32位单片机，是单片机的顶级产品，具有较高的运算速度。代表产品有Motorola公司的M68300系列和Hitachi（日立）公司的SH系列、ARM等。 4．在实际应用中，如何选择单片机的类型？ 选择原则：主要从指令结构、运行速度、程序存储方式和功能等几个方面选择单片机。 MCS-51为主流产品。 Motorola是世界上最大的单片机厂商。品种全、选择余地大、新产品多。其特点是噪声低，抗干扰能力强，比较适合于工控领域及恶劣的环境。 Microchip单片机是市场份额增长较快的单片机。它的主要产品是PIC系列8位单片机。其特点是运行速度快，低价位，适用于量大、档次低、价格敏感的产品。 美国德州仪器（TI）公司生产的MSP430系列单片机是一种特低功耗的Flash微控制器。主要用于三表及超低功耗场合。

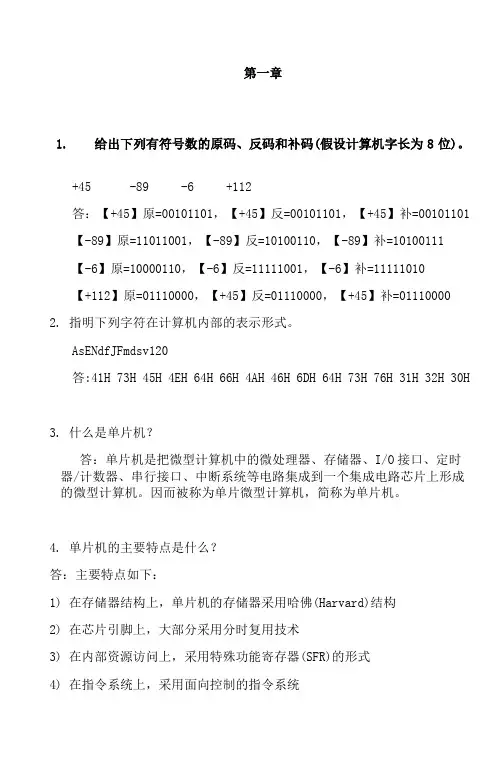

单片机重点作业题答案整理-图文 以下是为大家整理的单片机重点作业题答案整理-图文的相关范文，本文关键词为单片机,重点,作业,答案,整理,图文,第一章,给出,列有,号，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教育文库中查看更多范文。 第一章 1.给出下列有符号数的原码、反码和补码(假设计算机字长为8位)。
+45-89-6+112 答：【+45】原=00101101，【+45】反=00101101，【+45】补=00101101【-89】原=11011001，【-89】反=10100110，【-89】补=10100111【-6】原=10000110，【-6】反=11111001，【-6】补=11111010【+112】原=01110000，【+45】反=01110000，【+45】补=011100002.指明下列字符在计算机内部的表示形式。 AsendfJFmdsv120 答:41h73h45h4eh64h66h4Ah46h6Dh64h73h76h31h32h30h3.什么是单片机？ 答：单片机是把微型计算机中的微处理器、存储器、I/o接口、定时器/计数器、串行接口、中断系统等电路集成到一个集成电路芯片上形成的微型计算机。因而被称为单片微型计算机，简称为单片机。 4.单片机的主要特点是什么？答：主要特点如下： 1)在存储器结构上，单片机的存储器采用哈佛(harvard)结构2)在芯片引脚上，大部分采用分时复用技术 3)在内部资源访问上，采用特殊功能寄存器(sFR)的形式4)在指令系统上，采用面向控制的指令系统5)内部一般都集成一个全双工的串行接口6)单片机有很强的外部扩展能力 5.指明单片机的主要应用领域。 答：单机应用：1)工业自动化控制；2)智能仪器仪表；3)计算机外部设备和智能接口；4)家用电器 多机应用：功能弥散系统、并行多机处理系统和局部网络系统。
《单片机原理及应用》习题答案 第一章计算机基础知识 1-1 微型计算机主要由哪几部分组成？各部分有何功能？ 答：一台微型计算机由中央处理单元（CPU）、存储器、I/O接口及I/O设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB来连接。 CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。 存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。按其功能可分为RAM和ROM。 输入/输出（I/O）接口是CPU与外部设备进行信息交换的部件。 总线是将CPU、存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。 1-3 什么叫单片机？其主要由哪几部分组成？ 答：单片机（Single Chip Microcomputer）是指把CPU、RAM、ROM、定时器/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。 1-4 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？ 答：单片机片内ROM的配置状态可分四种： （1）片内掩膜（Mask）ROM型单片机（如8051），适合于定型大批量应用产品的生产； （2）片内EPROM型单片机（如8751），适合于研制产品样机； （3）片内无ROM型单片机（如8031），需外接EPROM，单片机扩展灵活，适用于研制新产品； （4）EEPROM（或Flash ROM）型单片机（如89C51），内部程序存储器电可擦除，使用更方便。 1-5 写出下列各数的另两种数制的表达形式（二、十、十六进制） 1-6 写出下列各数的BCD参与： 59：01011001，1996：0001100110010110，4859.2：0100100001011001.0010
思考与练习题1 1.1单项选择题 （1）单片机又称为单片微计算机，最初的英文缩写是（ D ） A.MCP B.CPU C.DPJ D.SCM （2）Intel公司的MCS-51系列单片机是（ C ）的单片机。 A.1位 B.4位 C.8位 D.16位 （3）单片机的特点里没有包括在内的是（ C ） A.集成度高 B.功耗低 C.密封性强 D.性价比高 （4）单片机的发展趋势中没有包括的是（ B ） A.高性能 B.高价格 C.低功耗 D.高性价比 （5）十进制数56的二进制数是（ A ） A.00111000B B.01011100B C.11000111B D.01010000B （6）十六进制数93的二进制数是（ A ） A.10010011B B.00100011B C.11000011B D.01110011B （7）二进制数11000011的十六进制数是（ B ） A. B3H B.C3H C.D3H D.E3H （8）二进制数11001011的十进制无符号数是（ B ） A. 213 B.203 C.223 D.233 （9）二进制数11001011的十进制有符号数是（ B ） A. 73 B.-75 C.-93 D.75 （10）十进制数29的8421BCD压缩码是（ A ） A.00101001B B.10101001B C.11100001B D.10011100B （11）十进制数-36在8位微机中的反码和补码是（ D ） A.00100100B、11011100B B.00100100B、11011011B C.10100100B、11011011B D.11011011B、11011100B （12）十进制数+27在8位微机中的反码和补码分别是（ C ） A.00011011B、11100100B B.11100100B、11100101B C.00011011B、00011011B D.00011011B、11100101B （13）字符9的ASCII码是（ D ） A.0011001B B.0101001B C.1001001B D.0111001B （14）ASCII码1111111B的对应字符是（ C ） A. SPACE B.P C.DEL D.{ （15）或逻辑的表达式是（ B ） A.A?B=F B. A+B=F C. A⊕B=F D.(A?B)=F （16）异或逻辑的表达式是（ C ） A.A?B=F B. A+B=F C. A⊕B=F D.(A?B)=F （17）二进制数10101010B与00000000B的“与”、“或”和“异或”结果是（ B ） A.10101010B、10101010B、00000000B B.00000000B、10101010B、10101010B C.00000000B、10101010B、00000000B D.10101010B、00000000B、10101010B （18）二进制数11101110B与01110111B的“与”、“或”和“异或”结果是（ D ） A.01100110B、10011001B、11111111B B.11111111B、10011001B、01100110B C.01100110B、01110111B、10011001B D.01100110B、11111111B、10011001B （19）下列集成门电路中具有与门功能的是（ D ） A.74LS32 B.74LS06 C.74LS10 D.74LS08
1.25 单片机内部由哪几部分电路组成？各部分电路的主要功能是什么？ 解：单片机内部由CPU、存储器和I/O接口等电路组成。CPU的主要功能是对二进制数进行算术和逻辑运算、执行指令（从ROM中取指令，对指令译码，发各种控制信号使CPU和其他部分协调一致的工作，完成指令的功能），存储器由ROM和RAM组成，ROM的主要功能是存储单片机应用系统的程序，RAM的主要功能是存储实时数据或作为通用寄存器、堆栈、数据缓冲区。I/O接口的主要功能是负责单片机和外设、外部存储器间的通信。 第二章 存在的错别字问题：“振荡”写出“推荡”；“芯片”写成“蕊片”。 2.3、程序状态字PSW各位的定义是什么？ 解：PSW的各位定义如下： Cy：进位标志位；AC：辅助进位位； F0：用户标志位；RS1、RS0：寄存器选择位； OV：溢出标志位；P：奇偶标志位； PSW1：未定义。 2.4、什么叫堆栈？8031堆栈的最大容量是多少？MCS51堆栈指示器SP有多少位，作用是什么？单片机初始化后SP中的内容是什么？ 解：堆栈：符合“先进后出”或“后进先出”存取规律的RAM区域。 8031堆栈的最大容量是128B； MCS-51堆栈指针SP有8位，作用是存放栈顶（/栈低）地址； 单片机初始化后（即单片机复位后）SP中的内容是07H。 存在的问题：1、堆栈的定义中，未答出“RAM区域”，而用了“部件”； 2、只说了“单片机初始化后（即单片机复位后）SP中的内容是栈底地址”，未说明具体值07H； 3、8031堆栈的最大容量错成128M或256B。 2.5、数据指针DPTR有多少位，作用是什么？ 解：数据指针DPTR有16位；作用是存放ROM或外部RAM的地址。 2.7、8051片内RAM容量有多少？可以分为哪几个区？各有什么特点？ 解：8051的片内RAM容量有128B；分为三个区：工作寄存器区、位寻址区和便笺区； 存在的问题：1、8051的片内RAM容量错成256B。 2.8、8051的特殊功能寄存器SFR有多少个？可以位寻址的有哪些？ 解：8051的SFR有21个，可位寻址的有11个：ACC、B、PSW、IP、P3、IE、P2、SCON、P1、TCON 和P0。 存在的问题：SFR有21个错成了26个；可位寻址的SFR中多了一个T2CON，个别同学甚至在T2CON 用了一个“+”号。
习题1、BCD 码加法编程。 X 、Y 为4位压缩BCD 码，求 Z=X+Y 。 设X 存在片内RAM 40H 、41H 单元，Y 存在42H 、43H 单元，编程求 Z=X+Y ，并存入片内RAM 单元44H 、45H 、46H 。 ADB ：MOV A ，40H ADD A ，42H DA A MOV 44H ，A MOV A ，41H ADDC A ，43H DA A MOV 45H ，A MOV A ，#0 ADDC A ，#0 MOV 46H ，A RET 习题2：编程求双字节减法。设X 、Y 存在片内 RAM 40H 起始单元，计算Z=X-Y 。 SUBD ：CLR C MOV A ，40H SUBB A ，42H MOV 44H ，A MOV A ，41H SUBB A ，43H MOV 45H ，A MOV A ，#0 SUBB A ，#0 MOV 46H ，A RET 习题3:编程完成对DPTR 的减1操作. MOV A ，DPL CLR C SUBB A ，#1 MOV DPL ，A MOV A ，DPH SUBB A ，#0 MOV DPH ，A 习题4：如何将累加器A 中的数据高4位清0，低位不变？ ANL A ，#0FH 习题5：如何将寄存器R2中的数据奇数位取反，偶数位不变？ MOV A ，R2 XRL A ，#10101010B MOV R2，A ；取被加数低字节 ；加上加数低字节 ；BCD 十进制调整 ；保存和的低字节 ；取被加数高字节 ；加上加数高字节 ；BCD 十进制调整 ；保存和的高字节 ；求高字节进位 ；子程序结束 ；清借位标志 ；取被减数低字节 ；减去减数低字节 ；保存差的低字节 ；取被减数高字节 ；减去减数高字节 ；保存差的高字节 ；保存差的借位标志 ； ；子程序结束
单片机原理实验报告 专业：计算机科学与技术 学号： :
实验1 计数显示器 【实验目的】 熟悉Proteus仿真软件，掌握单片机原理图的绘图方法 【实验容】 （1）熟悉Proteus仿真软件，了解软件的结构组成与功能 （2）学习ISIS模块的使用方法，学会设置图纸、选元件、画导线、修改属性等基本操作 （3）学会可执行文件加载及程序仿真运行方法 （4）理解Proteus在单片机开发中的作用，完成单片机电路原理图的绘制【实验步骤】 （1）观察Proteus软件的菜单、工具栏、对话框等基本结构 （2）在Proteus中绘制电路原理图，按照表A.1将元件添加到编辑环境中（3）在Proteus中加载程序，观察仿真结果，检测电路图绘制的正确性 表A.1
Switches&Relays BUT BUTTON 【实验原理图】 【实验源程序】 #include
for(;time<0;time--) for(k=200;k>0;k--) for(j=500;j<0;j--); } void init() { P0=buf[x1]; delay(10); P2=buf[x2]; delay(10); } void main() { init(); while(1) { x1=count/10; x2=count%10; P0=buf[x1]; delay(10);
------ 单片机的基础知识（一）1．单片机系统与通用计算机系统在应用领域的区别； 2．与通用计算机相比，单片机系统的设计理念是什么？ 3．“冯诺依曼”结构和“哈弗总线”结构的各自特点是什么？4．MCS-51、PIC单片机分别是哪一家公司开创？ 5．ARM单片机的内核技术是哪国、哪个公司研发的？“ARM”英文全称是什么？
------ 单片机的基础知识（二） 简要回答下列问题： 1. 什么是“嵌入式系统”和“嵌入式控制器”： 2. 什么是“单片机最小系统”： 3. 与传统的“三总线”结构相比，SPI、I2C总线结构的系统其优点是什 么： 4. 单片机新型接口芯片的特点是什么： 5. 实验室中用于调试MCS-51单片机的“集成调试软件”的名称是什么？ 有哪个国家开发？
------ 数值转换练习1，将下列二进制数转换为十进制数 00001010B = ；10000000B = ； 0110B = ；0111B = 。 2，将下列为二进制数转换为十六进制数 11110000B = ；11111111B = ；10001000B = ；00001111B= 。 3，将十六进制数转换为二进制数 88H = ；37H = ； 55H = ；AAH = ； 39H = ；64H = 。 4，将十六进制数转换为十进制数 0AH = ；0FH = ；10H = ； FFH = ；11H = ；80H = . 5，将十进制数转换为二进制数 1 = ； 2 = ； 3 = ； 4 = ； 8 = ；16 = ；32 = ；64 = 。6，什么是BCD码，它与二进制（十六进制）数有什么区别？
网络教育学院《单片机原理及应用》大作业 题目：单片机电子时钟设计 学习中心： 层次： 专业： 年级： 学号： 学生姓名：
大工20春《单片机原理及应用》大作业具体要求： 1 作业内容 从以下五个题目中任选其一作答。 2 正文格式 作业正文内容统一采用宋体，字号为小四，字数在2000字以上。 3. 作业提交 学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。如下图所示。 4.注意事项 请同学独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！
题目一：单片机电子时钟设计 准则：设计一个基于51单片机或STM单片机的电子时钟，并且能够实现时分 秒的显示和调节 撰写要求：（1）首先介绍课题背景，并进行需求分析及可行性分析，包括软硬件功 能分配、核心器件的选型等； （2）对系统硬件进行设计，包括硬件功能模块划分、电路原理图设计等； （3）对系统软件进行设计，选用汇编语言或C语言编写程序，给出软件 开发流程； （4）总结：需要说明的问题以及设计的心得体会。 单片机电子时钟设计 一、研究背景及现状 1957年,Ventura发明了世界上第一个电子表，从而奠定了电子时钟的基础，电子时钟开始迅速发展起来。现代的电子时钟是基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一，满六十分小时进一，满二十四小时小时清零。从而达到计时的功能，是人们日常生活不可缺少的工具。现在高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。 二、电子时钟概述 利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。 为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据储存器等较多硬件，可采用动态显示法实现LED显示，
