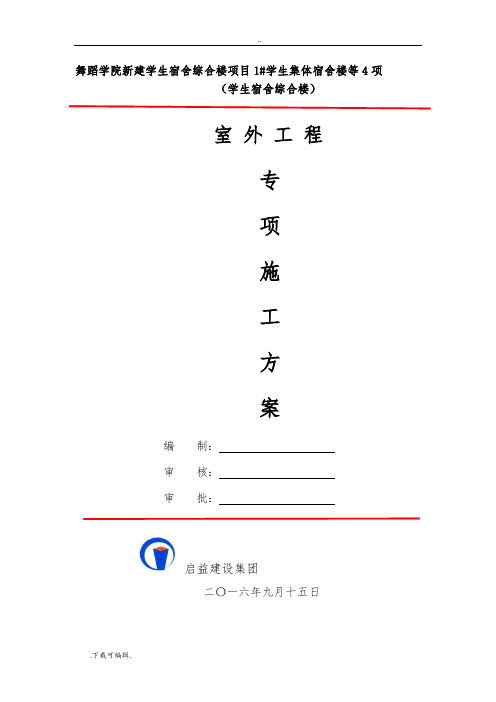

北京舞蹈学院新建学生宿舍综合楼项目1#学生集体宿舍楼等4项
（学生宿舍综合楼）
室外工程
专
项
施
工
方
案
编制：
审核：
审批：
南通启益建设集团有限公司
二〇一六年九月十五日
目录
一、编制目的 (2)
二、编制依据 (2)
三、适用范围 (2)
四、施工准备 (2)
1、技术准备 (2)
2、资源准备 (3)
五、施工工艺及技术要求 (3)
1、施工工艺 (3)
2、施工方法 (3)
六、无砂混凝土质量控制 (4)
1、质量保证措施 (4)
2、浇筑质量控制 (4)
七、安全施工措施 (5)
一、编制目的
依据施工组织设计装修阶段施工现场平面布置图，二次结构及装修阶段施工期间，现场的垂直运输机械及材料堆放区、加工区都集中在覆土的地下室顶板上，目前地下室覆土顶板上的SBS防水层及保护层均已施工完成，考虑到二次结构及装修阶段施工期间车辆行驶和材料堆放实际情况，并确保对顶板防水层的成品保护，在第52期监理例会上，建设方要求车行道路和室外广场做法中的300厚级配砂石和180厚的无砂大孔混凝土基层有总包方先行施工。
二、编制依据
1、施工图建施-003；
2、《工程洽商》（01-00-C2-013）；
3、施工组织设计中的施工现场平面布置图（专修阶段）；
4、《北京市城市道路工程施工质量检验标准》DB11T-1073-2014；
5、华北标图集12BJ1-1工程做法
三、适用范围
根据建施-003，室外工程材料做法表中：车行道路和广场做法参见08BJ1-1路5，修改为12BJ1-1，具体为：
1、100厚透水路面砖，粗砂扫缝、洒水封缝；（暂不施工）
2、30厚1:6干硬性水泥砂浆；（暂不施工）
3、180厚C20无砂大孔混凝土基层（浇筑前先将级配砂石垫层用水湿润）；
4、300厚天然级配砂石碾实；
5、路基压实，压实系数≥0.93。（本工程为地下室顶板、防水找坡层、防水保护层）
施工方已完成地下室覆土顶板防水层及保护层的施工，结合室内外高差实际情况（室外地面标高为-0.45m），0-3轴~1-1轴之间、3-1轴~3-5轴之间及2-3轴~2-4轴之间标高-1.35处直接填级配砂石和大孔无砂混凝土施工，0-2轴~0-3轴之间标高-2.45m处先回填土至-1.35标高位置，打夯压实后再回填级配砂石和大孔无砂混凝土的施工。
四、施工准备
1、技术准备
熟悉级配砂石和大孔无砂混凝土施工工艺，对于技术部的技术交底内容及注意事项要有深刻的理解和认识。本方案主要介绍无砂大孔混凝土的施工方法。
2、资源准备
（1）人员准备
管理人员、技术人员、试验检测人员及施工人员必须到位，人员配备必须充分。
（2）设备及器具准备
商品混凝土、铲车或小型农用车、手推车、铁磙子。
五、施工工艺及技术要求
1、施工工艺
（电夯可改用铁磙子碾压）
2、施工方法
（1）无砂混凝土的拌制
由主体施工期间城建九商混站集中供应，按照试验室出据的配合比进行拌制，拌合时先将水泥与粗骨料拌匀后再加水搅拌。
（2）由测量根据设计标高确定混凝土铺筑厚度，并用钢筋设置标高位置，木工支模保证混凝土铺筑厚度及铺筑后高程满足设计要求。经项目部质检合格并报监理复验合格后，方可进行无砂混凝土的浇筑施工。
（3）混凝土摊铺
1）无砂混凝土沿一个方向分段跳仓摊铺，具体摊铺宽度根据现
场实际情况确定。如2-3轴~2-4轴范围内靠东侧支模，在沿南北方向每6米划分一个施工段；3-1轴~3-5轴之间及0-2轴~1-1轴之间按6米见方支模跳仓施工。
2）铺设无砂混凝土时，应根据支模高度严格掌握基层厚度和高程。无砂混凝土基层应采用压实的方法成型，其压力大小以不导致骨料破坏为准，为避免压碎骨料，作业中可采用φ400钢管（3米）加载滚压，不得用振捣器振捣。施工时应在混合料处于或大于最佳含水量时进行压实，直到达到要求的压实度和空隙率。
（3）养护
无砂混凝土浇筑完成后由于内部充满连通大孔，自由水份易随自由流动的空气散发，影响水泥浆的进一步水化，因此养护期间表面必须不断补充水份，养护时间不得少于7天。（冬施除外）
六、无砂混凝土质量控制
考虑到工程所在地的气候特征及砂石骨料的特性，为保证混凝土施工的质量，严格按质量管理体系的要求加强质量控制，落实质量三级检查制度。
1、质量保证措施
（1）商混站站必须严格按照试验室开据的混凝土配合比进行拌制；
（2）混凝土允许运输的时间，应根据水泥的凝结时间及现场气候情况考虑控制，严格控制在2小时以内；
（3）严格按照试验室提供的混凝土配合比控制用水量，无砂混凝土不具流动性，不宜用坍落度及稠度表达混合料的施工性能，在现场对混合料的质量进行控制时，须采用目测法测定泥浆含量。适宜的无砂混凝土混合料，其表面具有金属光泽且水泥浆均匀地包裹粗骨料颗粒，用手触摸有枯稠感，且没有水泥浆下淌现象。
2、浇筑质量控制
（1）标高控制
浇筑前测量在现场放出混凝土标高控制位置，带混凝土浇筑至标高位置时，严格控制摊铺厚度，多余的混凝土移至未达标高部位，严禁超浇，当发现有局部不平处，可用人工补料或进行修整。
（2）密实度控制
混凝土采用铲车或小型农用车进行入仓，180厚一次铺成，采用φ400钢管（3米）加载滚压进行夯实，相对密实度应不小于75%。无砂混凝土为透水砖的基层，所以只需收平毛面处理即可，不需压光，浇筑至标高位置后，碾实后严禁施工人员对成型的混凝土面扰动。
（3）混凝土养护
无砂混凝土空隙多、失水快，浇筑后应覆盖塑料薄膜，面层能上人时每天勤洒水养护，养护不少于7d 。
七、安全施工措施
1、确立安全检查制度
由项目部组织各职能部室、作业队班组管理人员参加，对施工现场每周进行一次安全、质量、文明施工等联合大检查。
安全员及作业队班组管理人员对在施工现场每天进行一次巡回
检查，并填写《安全检查日志》。
2、加强安全教育
加强安全教育，定期进行培训，提高全体员工的安全意识和自我防范意识，树立安全第一的思想，培养安全生产所必须具备的操作技能。
做好职工的定期教育及新工人、变换工种工人、特种作业人员的安全教育，新进场工人未经三级安全教育，不得上岗。
3、制定安全保护措施
（1）所有进场施工人员都必须要经过施工现场的安全和技术交底，听从项目部的统一指挥。
（2）施工人员进入施工现场必须戴安全帽、系好帽带，特殊工种按规定佩戴好防护用品(绝缘鞋、绝缘手套、防护手套）。
（3）施工现场要做到文明施工，不准穿拖鞋、裸背，不准吸烟、不准随地小便。
（4）接电要找专业电工，严禁个人私自接电。
（5）浇混凝土时，要有一名管理人员专职指挥混凝土罐车的移动方向，严禁混凝土罐车直接开到地下室覆土顶板上。
（6）晚上施工要有足够的照明设备，施工时间最晚不得超过
22:00，避免对周边居民和学生的噪声污染。
