选择电度表 超过50A的电流计量一般宜选用电流互感器进行计量。电度表就选 变比后量程即可。1.5~6A，3~6A 这是表示电能表在这个范围类能 正常工作。以D86系列来讲“T”表示有功，如DT862；“S”表示无功，如DS862。单项电子式电能表的型号是全国统一的，有4种型号： 5（20）A，10（40）A，15（60）A，20（80），也被称为4倍表；有2倍，4倍，5倍表等多种。表的倍数越大在低电流时计量越准确。一般选用表的最大电流是额定负荷电流的2倍，如负荷为10A，则选表选最大电流为20A的电表。 单相电子式电能表的型号，拿艾克松的来举例：单项表有 DDSY1250，DDS1250两种型号，前面的字母部分是全国统一的：（1）第一个字母“D”，为电能表产品型号的统一标识，电能表的第 一个字母缩写。 （2）第二个字母“D”，”D“代表单相电表（即“单”的第一个字母缩写）。 （3）第三个字母“S”，代表全电子式。 （4）第四个字母“Y”，代表预付费。 后面的数字部分每个公司有单独的一个，1250是艾克松公司的。 电表产品型号代表什么意义 ? DT －三相四线 ,如 DT862 DS －三相三线 , 如 DS862 F －复费率 ,如 DDSF855 Y －预付费 ,如 DDSY855 S －电子式 ,如 DDS855 电表铭牌电流 5 （2 0 ） A 是什么意思？ 如 5(20)A 是指基本电流为 5A ，最大电流为 20A 。超负荷用电是 不安全的，是引发火灾的隐患。铭牌上还标有①或②的标志，① 代表电表的准确度为 1% ，或称 1 级表；②代表电表的准确度为
2% ，括号前的电流值叫基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电表长期正常工作，而误差 与温升完全满足规定要求的最大电流值。 根据规程要求，直接接入式的电表，其基本电流应根据额定最大电 流和过载倍数来确定，其中，额定最大电流应按经核准的客户报装 负荷容量来确定；过载倍数，对正常运行中的电表实际负荷电流达 到最大额定电流的 30% 以上的，宜取 2 倍表；实际负荷电流低于30% 的，应取 4 倍表。基本电流和额定最大电流。基本电流（也 叫标定电流）是确定电表有关特性的电流值，以 Ib 表示；额定最大 电流是仪表能满足其制造标准规定的准确度的最大电流值，以 Imax 表示。 字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小 数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000 ，× 100 ，×10 ，×1 。
施耐德电气型号一览表 一、NSE系列 NSE100E3015 NSE100E4015 NSE100E3020 NSE100E4020 NSE100E3025 NSE100E4025 NSE100E3030 NSE100E4030 NSE100E3040 NSE100E4040 NSE100E3050 NSE100E4050 NSE100E3060 NSE100E4060 NSE100E3075 NSE100E4075 NSE100E3080 NSE100E4080 NSE100E3100 NSE100E4100 NSE100N3016 NSE100N4016 NSE100N3025 NSE100N4025 NSE100N3032 NSE100N4032 NSE100N3040 NSE100N4040 NSE100N3050 NSE100N4050 NSE100N3063 NSE100N4063 NSE100N3080 NSE100N4080 NSE100N3100 NSE100N4100 NSE100S3016 NSE100S4016 NSE100S3025 NSE100S4025 NSE100S3032 NSE100S4032 NSE100S3040 NSE100S4040 NSE100S3050 NSE100S4050 NSE100S3063 NSE100S4063 NSE100S3080 NSE100S4080 NSE100S3100 NSE100S4100 NSE100H3016 NSE100H4016 NSE100H3025 NSE100H4025 NSE100H3032 NSE100H4032 NSE100H3040 NSE100H4040 NSE100H3050 NSE100H4050 NSE100H3063 NSE100H4063 NSE100H3080 NSE100H4080 NSE100H3100 NSE100H4100 NSE160N3100 NSE160N4100 NSE160N3125 NSE160N4125 NSE160N3160 NSE160N4160NSE160S3100 NSE160S4100 NSE160S3125 NSE160S4125 NSE160S3160 NSE160S4160 NSE160H3100 NSE160H4100 NSE160H3125 NSE160H4125 NSE160H3160 NSE160H4160 NSE250N3200 NSE250N4200 NSE250N3250 NSE250N4250 NSE250S3200 NSE250S4200 NSE250S3250 NSE250S4250 NSE250H3200
施耐德按钮选型手册 22mm系列XB5/XB7国产塑料按钮指示灯触动未来感受和谐选型指南 XB5模块式 塑料按钮 22mm系列 XB5按钮模块式组合型号 XB5按钮整体型号型号触点状态头部整体型号描述分体组合触点基座平头按钮头颜色型号平头按钮 ZB5AA1C XB5AA11C 1NO ZB5AA1CZB5AZ101C NO NC ZB5AA2C XB5AA21C 1NO ZB5AA2CZB5AZ101C ZB5AA3C XB5AA31C 1NO ZB5AA3CZB5AZ101C ZB5AA4C XB5AA42C 1NC ZB5AA4CZB5AZ102C ZB5AA5C XB5AA51C 1NO ZB5AA5CZB5AZ101CZB5AZ101C 1 ZB5AA6C XB5AA61C 1NO ZB5AA6CZB5AZ101CZB5AZ102C 1ZB5AZ103C 2 急停按钮头颜色型号急停按 钮ZB5AZ104C 2 ZB5AS54C 1NCZB5AZ105C 1 1 XB5AS542C ZB5AS54CZB5AZ102C 转动复位触点块1 选择开关头档位2 型号选择开关 ZB5AD2C XB5AD21C 1NO ZB5AD2CZB5AZ101C NO NC ZB5AD3C XB5AD33C 2NO ZB5AD3CZB5AZ103CZBEE101C 1 钥匙开关头档位2 型号钥匙开关ZBEE102C 1 ZB5AG2C XB5AG21C 1NO ZB5AG2CZB5AZ101C ZB5AG3C XB5AG33C 2NO ZB5AG3CZB5AZ103C1 当触点基座提供的5种触点组合方式不能满足实际应用需求时，可在选择触点基座后添加NC/NO触点块(最多可同时应用9 个触点)2 标记说明: 锁定钥匙抽出 XB5带灯按钮模块式组合型号 XB5带灯按钮 整体型号带灯触点基座带灯按钮头带灯按钮颜色电源电压触点状态颜色型
电能表型号的意义，以5（20）为例 2012-07-17 17:15:03| 分类：仪表|字号订阅 电表铭牌标志上字母和数字的含义 1、型号含义。电表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号 1）类别代号：D—电表 2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。 示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量 3）设计序号用阿拉伯数字表示。如238、864、201等。 4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。如： DD—表示单相电表，如DD238型，DD702型； DS—表示三相三线有功电表，如DS864型，DS8型； DT—表示三相四线有功电表，如DT862型，DT864型； DX—表示无功电表，如DX963型，DX862型； DJ—表示直流电表，如DJ1型； DB—表示标准电表，如DB2型、DB3型； DBS—表示三相三线标准电表，如DBS25型； DZ—表示最大需量表，如DZ1型， DBT—表示三相四线有功标准电表，如DBT25型； DSF—表示三相三线复费率分时电表，如DSF1型； DSSD—表示三相三线全电子式多功能电表，如DSSD331型； DDY—表示单相预付费电表，如DDY59型； 2、铭牌标志： 1）商标。 2）计量许可证标志（CMC）。 3）计量单位名称或符号，如：有功电表为“千瓦?时”或“kWh”；无功电表为“千乏?时”或“kvarh”。 4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字
单相电能表三相电能表的型号规格1、单相电能表 DD862-2单相电能表 DD862-2 1.5(6)A DD862-2 2.5-5A DD862-2 3-6A DD862-2 5-10A DD862-2 10-20A DD862-2 20-40A DD862-2 30-60A DD862-2 40-80A DD862-2 60-100A DD862-4单相电能表 DD862-4 1.5-6A DD862-4 2.5-10A DD862-4 5-20A DD862-4 10-40A DD862-4 15-60A DD862-4 20-80A DD862-4 30-100A 单相电子式电能表 DDS825 1.5(6)A DDS825 2.5(10)A DDS825 5(20)A DDS825 5(30)A DDS825 10(40)A DDS825 5(50)A DDS825 15(60)A DDS825 20(80)A 单相电子式电能表（经济型） DDS825 1.5(6)A经济型 DDS825 2.5(10)A经济型 DDS825 5(20)A经济型 DDS825 10(40)A经济型 DDS825 15(60)A经济型 DDS825 20(80)A经济型 DDS825 30(100)A经济型 单相电子式防盗电能表 DDS825 1.5(6)/2.5(10)/5(20) DDS825 10-40A DDS825 15-80A DDS825 30-100A
单相电子式预付费电能表 DDSF825 1.5(6)A 2.5(10)A 5(20)A 10(40)A DDSF825 15(60)A DDSF825 20(80)A 单相亚长寿电能表 DD910A 1.5-A DD910A 2.5-10A DD910A 5-20A DD910A 10-40A DD910 10-40A DD910 15-60A 2、三相电能表 三相四线有功电能表 DT862-4 3*220/380V 1.5(6)A DT862-4 3*220/380V 3(6)A DT862-4 3*220/380V 5(20)A DT862-4 3*220/380V 10(40)A DT862-4 3*220/380V 15(60)A DT862-4 3*220/380V 20(80)A DT862-4 3*220/380V 30(100)A 三相三线有功电能表 DS862-4 3*380V 5(20)A DS862-4 3*380V 10(40)A DS862-4 3*380V 15(60)A 三相三线无功电能表 DS862-4 3*380V 20(80)A DS862-4 3*380V 30(100)A DX862-4 3×100V 1.5(6)A 三相三线无功电能表 DX862-2 3×100V 3(6)A 三相三线无功电能表 DX862-4 3×380V 1.5(6)A 三相三线无功电能表 DX862-2 3×380V 3(6)A 三相三线无功电能表 DTS825三相电子式电度表 DTS825-1.5-6A DTS825-3-6A DTS825-5-20A DTS825-10-40A DTS825-15-60A DTS825-20-80A DTS825-30-100A 三相四线电子式预付费电能表 DTSF825 1.5-6A
施耐德低压电器选型接触器： I<=7.5A LC1-D0922M5C I<=10A LC1-D1222M5C I<=15.3AL C1-D1822M5C I<=21A LC1-D2522M5C I<=27.2A LC1-D3222M5C I<=34A LC1-D4022M5C I<=42.2A LC1-D5022M5C；I<=55.5A LC1-D6522M5C I<=68A LC1-D8022M5C I<=82A LC1-D9522M5C I<=98A LC1-D11522M5C I<=128A LC1-D15022M5C；I<=145A LC1-D17022M5C I<=175A LC1-D20522M5C I<=210A LC1-D24522M5C I<=260A LC1-D30022M5C I<=350A LC1-D41022M5C I<=410A LC1-D47522M5C I<=540A LC1-D62022M5C 热继电器： I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关： 电机的： I<=11A NSX100HMA12.53P I<=23A NSX100HMA253P I<=45A NSX100HMA503P I<=70A NSX100HMA803P I<=90A NSX100HMA1003P I<=140A NSX160HMA1603P I<=230A NSX250HMA2503P I<=360A NSX400HMIC2.3M4003P I<=570A NSX630HMIC2.3M6303P 配电的： I<=13A NSX100HTM163P I<=18A NSX100HTM253P I<=29A NSX100HTM323P I<=35A NSX100HTM403P I<=45A NSX100HTM503P I<=55A NSX100HTM633P I<=70A NSX100HTM803P I<=90A NSX100HTM1003P I<=110A NSX160HTM1253P I<=140A NSX160HTM1603P I<=180A NSX250HTM2003P I<=225A NSX250HTM2503P I<=360A NSX400HMIC2.34003P I<=600A NSX630HMIC2.36303P 三、中间继电器 40、31、22 CA2-DN□□M5C 常闭接点数量 常开接点数量四、框架断路器： I=800A型号：MT08N13P MIC5.0A
施耐德ezd系列选型 ▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。 ▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。 ▲电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器 ▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。 ▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。 ▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。 ▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。 ▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。 ▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。 ▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用 ▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。请关注科旭机电https://www.doczj.com/doc/1e9490999.html,
各种电度表型号 一、型号及其含义。 电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。 如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。 3、设计序号用阿拉伯数字表示，每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。 综合上面几点： DD--表示单相电度表：如DD971型DD862型 DS--表示三相三线有功电度表：如DS862，DS97l型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX97l、DX864型 DDS--表示单相电子式电度表：如DDS97l型 D丅S--表示三相四线电子式有功电度表：如DTS97l型 DDSY--表示单相电子式预付费电度表：如DDSY97l型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型 DSSD--表示三相三线多功能电度表：如DSSD97l型 4、基本电流和额定最大电流 基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。 如5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。 5、参比电压 指的是确定电度表有关特性的电压值 对于三相三线电度表以相数乘以线电压表示，如3x380V。 对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。 对于单相电度表则以电压线路接线端上的电压表示，如220V。 二、三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。 2、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度)。即：实际用电量=实际读数×倍率 3、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不指外圈。
一、AT28DP-1H单相导轨式智能电能表 1.产品特点 采用微电子技术和SMT表面焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。 AT28DP-1H-C内含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能（电脑和空调正常使用，热得快、电炉等自动禁止使用）等。 2.主要技术参数 2.1 准确度：0.5级； 2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A, 15(60)A, 20(80)A； 2.3 标称电压: AC220V; 2.4 功耗：≤1W；显示方式：8位液晶显示; 2.5 工作电压范围：AC160-265V； 2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib; 2.7工频对地耐压值: 2kV/1min; 2.8工作温度和湿度范围: -25～55℃, <90%(无凝露); 2.9电压为1.9Un,通电4小时电表不损坏; 2.10带有现场校验电表准确度的无源光电脉冲接口; 2.11产品执行GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；
2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能); 2.13 一次电流80A 及以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。 3. 外形尺寸 4. 接线图 注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。 3200imp/kwh （5(20)A)（20(80)A) （15(60)A)（10(40)A)（1.5(6)A)800imp/kwh 6400imp/kwh 1600imp/kwh A+B- RS-485 通讯接口1600imp/kwh 脉冲校验 P-P+ AP28DP-1H 单相智能电表 负载 L' L AP28DP-1H 单相智能电表单 相2 1N L L N N'L'负载 N L 互感器接入式 单 相 直接接入式AT28DP-1H单相智能电表 通讯脉冲 SET A+B-P+P- 1234 L N L' N'

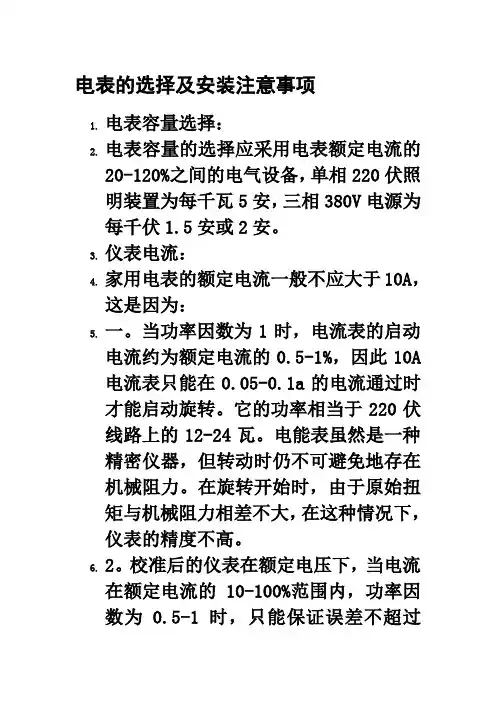

电能表的选择与实际用量计算 一、普通用户的电能表怎样选择 1. 电能表的额定容量应根据用户负荷来选择，一般负荷电流的上限不得超过电能表的额定电流，下限不应低于电能表允许误差范围以内规定的负荷电流。 2. 选用电能表的原则。应使用电负荷在电能表额定电流的20%-120%之内，必须根据负荷电流和电压数值来选定合适的电能表，使电能表的额定电压、额定电流等于或大于负荷的电压和电流。一般情况下可按下表进行选择。 3. 要满足精确度的要求。 4. 要根据负荷的种类，确定选用的类型。 二、电能表的实际用量计算 1. 不经互感器的电能表即直接接入线路，从电能表直接读得实际电度数，如电能表盘上注有倍率时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×倍率。 2. 经互感器接入时电能表计量： 1）电能表与电流互感器配合使用时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×变流比。
2）电能表盘上注有倍率时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×倍率。 3）电能表与电压、电流互感器配合使用时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×变流比×变压比。 4）电能表盘上注有倍率与电压、电流互感器配合使用时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×变流比×变压比×倍率。 5）电能表上注明电流比值和电压比值，这是成套表计。如注明变流比为100A/5A,变压比为10000V/100V，是指电能表所配备的电流互感器应为100A/5A，电压互感器应为10000V/100V，所以成套配用的电能表的读数就是实际用电，不需再乘变流比、变压比。 6）如果电能表盘上标注的变比与电压、电流互感器的变化不符时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×(所配互感器变压比×变流比×倍率/表盘上标注的变压比×变流比)。 三、电能计量装置的技术要求 1．电能表、互感器的接线方式： 1）接入中性点有效接地的高压线路的计量装置，应采用三相四线有功、无功电能表。 接入中性点非有效接地的高压线路的计量装置，宜采用三相三线有功、无功电能表。 2）低压供电线路，其负荷电流为50A及以下时，宜采用直接接入式电能表；其负荷电流为50A以上时，宜采用经电流互感器接入式的电能表。
常用电能表的型号及含义 目前，电能表的形式及功能是多种多样的，各电能表品牌厂家在型号命名上也不尽完全相同，普通有功电能表只用两个字母表示其功能和用途。有特殊功能或电子式的电能表多用三个字母表示其功能和用途。举例如下。 干货分享：常用电能表的型号及意义，民熔 ①DD28表示单相电能表。第一个字母D表示电能表，第二个字母D表示单相，9Q为设计序号。
②DS862表示三相三线有功电能表。第一个字母D表示电能表，第二个字母S表示三相三线，86为设计序号，2为改进序号。 ③DT862表示三相四线有功电能表。D表示电能表，T 表示三相四线，86为设计序号，2表示改进序号。 ④DJ表示直流电能表。D表示电能表，J表示直流。 ⑤DB表示标准电能表。D表示电能表，B表示标准。 ⑥DZ表示最大需量电能表。D表示电能表，z表示最大需量。 ⑦DBS表示三相三线标准电能表。D表示电能表，B表示标准，S表示三相三线。 ⑧DBT表示三相四线标准电能表。D表示电能表，B表示标准，T表示三相四线。
⑨DX8表示无功电能表。D表示电能表，X表示无功，8为设计序号。 ⑩DTM31表示三相四线脉冲电能表，D表示电能表，T 表示三相四线，M表示脉冲，31为设计序号。设计序号为33的电能表是具有同样功能的无功电能表。该电能表可用于工矿企业及各类营业单位计量有功电能或无功电能。可以远距离采集脉冲信号，编程控制调控电能，节省人力，提高工作效率。 ①DTD18表示三相四线有功多功能电能表。D表示电能表，T表示三相四线，D表示多功能，18为设计序号。该表除具有一般计量功能外，还有峰谷、平时分段电能计量及最大需量显示、需量累计等40多种功能，是工矿企业等用电部门实行多费率、分时计价、合理用电的计量仪表。

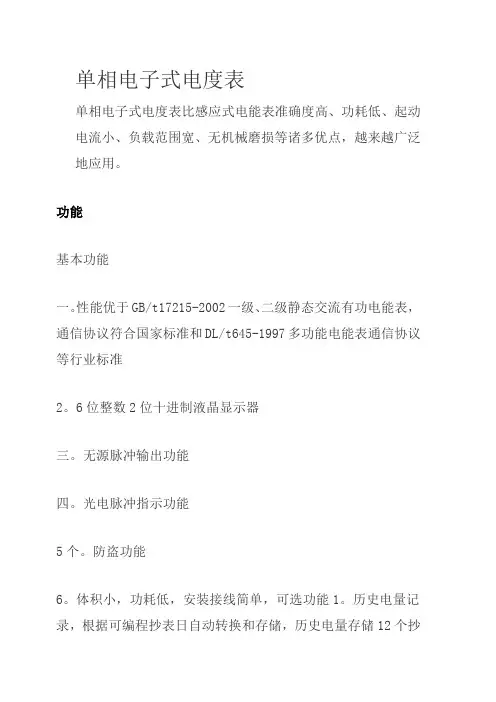

1．电能表的选择 (1)分类及技术参数目前普遍使用的单相电能表有机械式和电子式两种。HM62256LFP-15T机械式电能表（如DD862-4型）具有高过载、长寿命、稳定性好等优点；不足之处是基本误差受电压、温度、频率等因素影响，长期使用磨损较大。电子式电能表（如DDS6、D DS15. DDSY23型等）具有精度高、可靠性高、能在额定电压±30%范围正确计量、过载能力强、损耗小、质量轻、长期工作不需调校及具有很强的防窃电功能等优点。用户在选择家用电能表时，应尽量选择电子式电能表。 电能表的铭牌上标有额定电压、额定电流、标定电流（最大电流）、电源频率、准确度等级、电能表常数等参数。电能表的规格有1A、2 A、2.5A、3A、5A、l00A、15A、30A等。例如，一只交流单相电能表的铭牌上一般标有如下参数：～220V、5(20)A~50Hz. 2.0级、360 0r/kW．h。它们的含义分别是：使用交流电压220V、标定电流5A(额定最大电流20A)、使用电源频率50Hz、准确度等级2．o级(即读数误差小于±2%)、在额定电压下每消耗lkW．h（即俗称1度）电能表铝盘转过3600圈。 由于家庭用电量不断增大，最小用电负荷和最大用电负荷相差悬殊，现在选用的电能表，其额定最大电流值为标定电流值的4倍，甚至更大。如DD862-4型单相电能表，其规格有2.5(10)A、5(20)A、1 0(40)A、15(60)A和20(80)A等；DDSY23Ⅲ型电子式单相电能表，其额定最大电流值可达到标定电流值的6倍，如5(30)A等。
(2)选择电能表的注意事项 ①电能表铭牌上的额定电压应与实际电源电压一致；额定最大电流不小于最大实际用电负荷电流。 ②要考虑负荷（用电设备）今后增长的因数，因此电能表标定电流应有足够的裕量，以免以后更换电能表的麻烦和增加费用。 ③不允许电能表在电流经常低于标定电流5%以下的电路中使用，以免造成少计电量，给国家造成损失。因此电能表标定电流裕量也不能过大。 ④电能表负载能力在0. 051b（标定电流）～Imax（额定最大电流）之间，超过Imax，电能表的电流线圈会发热而烧毁。因此电能表标定电流不能小了。 2．电能表的安装 (1)安装的基本要求电能表既可以单表或多表安装在专用电能表箱或电能表板上，也可以与其他电器（如断路器、熔断器、漏电保护器等）一起装在配电箱（板）上。电能表的安装应符合以下要求。 ①电能表应安装在干燥、无振动、步尘和无腐蚀性气体的场所，离开暖气管等热管至少在0. 5m以上，且尽量安装在明亮的地方，以便于抄表和装拆。 ②安装高度。表箱下沿离地面不低于1. 3m，一般为1.4～1. 5m;表板为1.8m。但大容量、多只表集中安装时，允许表箱（板）下沿离地面1～1. 2m。 ③为了便于走线及美观，电能表应安置在配电电器的左方或下方。
电度表的选择 电度表是用来自动记录用户电量的仪表，用以计算电费。所谓一度电（即1Kw.h），表示功率为1000W的用电器用电1小时所耗用的电能。 电度表有单项、三项之分。三项三线制用于动力，三项四线制用于照明或含三项用电设备的动力线路的计费。选用时应根据电源及负荷情况选择。 单项电度表额定电流有1（2）、2（4）、2.5（5）、5（10）A等，最大可达100A，括号内的数字为最大额定电流。一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。 三相四线电度表额定电流有5、10、25、40及80A等。长时间允许通过的最大额定电流一般可为额定电流的1.5倍。部分电度表技术数据见表：选择电度表时要注意其额定电流和额定电压。电度表的额定电流应大于或等于线路的计算电流，否则准确度变低，缩短寿命。电度表还不允许使用在负荷经常低于额定值5％以下的电路中使用，因为它不能正确计量出所耗电的电能。 当现有电度表额定电流不能满足线路的大电流时，则应经一定电流比的电流互感器，将大电流变为小于5A的小电流，再接入5A电度表。计算耗电电能时，5A电度表耗电度数乘以所选用的电流互感器的电流比，即为实际耗用的电能的度数。 电度表应装置在通风、干燥、采光等的处所，应避开潮湿、有腐蚀性气体，还应防止尘砂和昆虫的侵入。 配电箱（板）的接线、类型与选择 一、配电箱（板）的接线 如前所述，配电箱是用来装设控制、分配、保护及计量电器的装置。如自动开关、负荷开关与各种类型的低压熔断器。需要计量时设电度表，有的还设用
来监视供电系统运行情况的电压表和电流表等。当箱内进出线多时，还装设有端子板。 三根相线A、B、C引入配电箱内，固定在三极负荷开关上方的三个接线柱上，负荷开关下方的三个接线柱接引出线，三支刀臂铰接在中间支柱上，在支柱和下方接线柱间分别均用熔断丝连接，以保护引入线不至过负荷以及受短路短路故障而烧毁。负荷开关下方的每个接线柱上，分出若干支线，支线数目应尽量为3的倍数，以便三项平均分配支线负荷。每一支线装有RC1A系列低压熔断器，支线由熔断器下方引出，当其中一支线发生过负荷或短路时，支线上的低压熔断器内的保险丝因超过其规定短路而先行熔断，就不致使负荷开关上的保险丝熔断而影响其它支线是相线，需配一根零线才能构成回路。而引入线中只一根零线，因此，须通过设在配电箱内的零线端子线，把零线分成若干数量的支线，同每一跟相线个别组成单相回路，电压为220V。设计应注意的是，零线上是不允许节熔断器的，因电气设备外壳往往与零线接通（称为零线），当外壳带电时电流可由零线通过重复接地而流入大地，以保证人身的安全，所以零线除特殊规定外都不允许熔断。 二、配电箱（板）类型的选择 一般建筑物上的配电装置有箱式和板式两种。箱式清洁美观，一般程度上能防尘、防机械损伤，但造价较板式为高。多尘场所必须采用箱式。 板式为明装。箱式的安装有外露式、半嵌入式及嵌入式三种。条件许可，应尽量选择嵌入式。 配电箱（板）的材料有木、塑料及铁制三种。一般标准高一些的多采用铁制成套产品。标准偏低的多由现场制作木配电箱。 三、配电箱（板）大小的选择
如何选择电度表 如何选择电度表 1.超过50A的电流计量一般宜选用电流互感器进行计量。 2.电度表就选变比后量程即可。 3. 1.5~6A，3~6A 这是表示电能表在这个范围类能正常工作。 4.以D86系列来讲“T”表示有功，如DT862；“S”表示无功，如DS862。 5.单项电子式电能表的型号是全国统一的，有4种型号：5（20）A，10（40）A，15 （60）A，20（80），也被称为4倍表；有2倍，4倍，5倍表等多种。表的倍数越大在低电流时计量越准确。 6.一般选用表的最大电流是额定负荷电流的2倍，如负荷为10A，则选表选最大电流 为20A的电表。 单相电子式电能表的型号，拿艾克松的来举例：单项表有DDSY1250，DDS1250两种型号，前面的字母部分是全国统一的： （1）第一个字母“D”，为电能表产品型号的统一标识，电能表的第一个字母缩写。（2）第二个字母“D”，”D“代表单相电表（即“单”的第一个字母缩写）。 （3）第三个字母“S”，代表全电子式。（4）第四个字母“Y”，代表预付费。 后面的数字部分每个公司有单独的一个，1250是艾克松公司的。电表产品型号代表什么意义 ? DT －三相四线 , 如 DT862 DS －三相三线 , 如 DS862 F －复费率 , 如 DDSF855 Y －预付费 , 如 DDSY855 S －电子式 , 如 DDS855 7.电表铭牌电流 5 （2 0 ） A 是什么意思？ ●如 5(20)A 是指基本电流为 5A ，最大电流为 20A 。超负荷用电是不安全的，是引发 火灾的隐患。 ●铭牌上还标有①或②的标志，①代表电表的准确度为 1% ，或称 1 级表；②代 表电表的准确度为 2% 。 ●括号前的电流值叫基本电流，是作为计算负载基数电流值的，括号内的电流叫额定 最大电流，是能使电表长期正常工作，而误差与温升完全满足规定要求的最大电流值。 ●根据规程要求，直接接入式的电表，其基本电流应根据额定最大电流和过载倍数来 确定，其中，额定最大电流应按经核准的客户报装负荷容量来确定；过载倍数，对正常运行中的电表实际负荷电流达到最大额定电流的 30% 以上的，宜取 2 倍表；实际负荷电流低于 30% 的，应取 4 倍表。基本电流和额定最大电流。基本电流（也叫标定电流）是确定电表有关特性的电流值，以 Ib 表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以 Imax 表示。 ●字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数 点位，窗口各字轮均有倍乘系数，如×1000 ，×100 ，×10 ，×1 。 8.电表通过电流互感器来计量，怎样计算它的倍数? ●电表的读数乘以电流互感器的变比，就是你实际用的电量。如果线是从电流互感器 直穿过去，电流互感器的变比是75/5也就是15，如果电表走一个字，你就用了15度电。如果线是在电流互感器绕一圈，就是你说的一匝，这时就要15/2也就是7.5电表走一个字就是1*7.5，你用了7.5度电

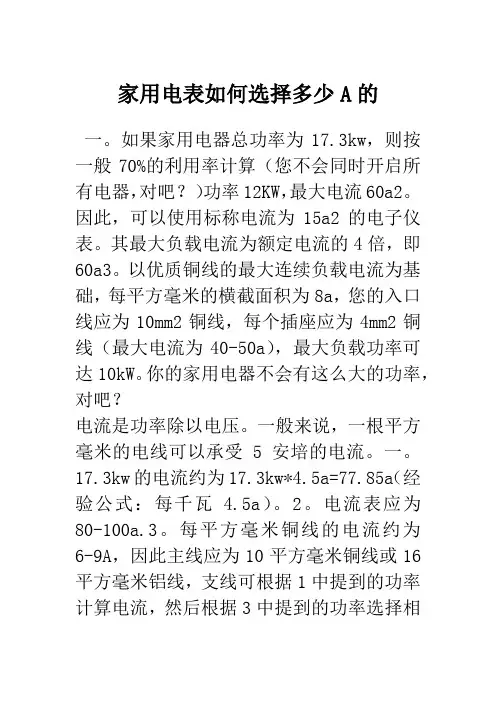

如何选用家用电表 家用电能表一般是单相电能表，用来计量用电量，通常称之为“电表”。但是很多市民却不知道如何选用电表，对此，晋江电力公司向市民介绍相关选购“电表”的知识。 电表容量用“安”表示。譬如:一个5安电能表，它所能承受的电量用下面的公式计算:5安×220伏=1100瓦。也就是说:这个家庭同时使用的所有电器用电量不能超过1100瓦。电能表虽然有短时间过载的能力，但是经常超过规定的载荷会损坏电能表。所以，选用电能表要留有适当的富裕容量。假如家庭所有电器的用电量为1100瓦，选用的电度表要大2-3倍，应选用10安或15安的电度表。目前市场上普遍使用的单相电能表分机械式和电子式两种。机械式电能表如DD9, DD15, DD862a等，具有寿命长，过载能力高，性能稳定等特点，基本误差受电压、温度、频率等因素影响，长期使用损耗大。 电子式单相电能标有DDS6、DDS15等，采用专用大规模集成电路，具有精度高、线性好、动态工作范围宽、过载能力强、自身能耗低、结构小、质量轻等特点，可长期工作而不需要调整和校验，还能防窃电，家庭应优先选用电子式电能表。随着分时计度供电方式的发展，分时计度电能表的应用越来越广泛。 电能表要设置在干燥、明净和没有震动的地方，并安装在涂有防潮漆的适当大小和厚度的木板上，安装的高度离地面以不低于12米、不超过2米为宜。电能表上的铅封不能自行拆除，因为这是供电部门校验电能表后合格加封的标志。 三相直读电度表，负荷电流1.5倍，可以选DT862，380/220伏的 带互感器的，选三只互感器，电流值也按负荷电流的 1.5倍，电度表选DT862,380/220,3*3(6)A. DD862a15（30A）15a是电表的标定电流，30是最大允许电流, DT862a是三相电表, 第一个D就是电表 第二个D是指单相，如果第二个是S或者T就是三相, 后面的数字是指厂家产品注册号, 15是基本电流，括号里面是最大电流，一般为基本电流的4倍 产品详细信息--DD862型单相电度表 DD862型单相电度表系感应式单相交流有功电度表，用于计量频率为50Hz单相交流电网中有功电能的消耗。
目录 目录 (1) PCP产品选型 (2) 第一章国产D2系列接触器型号说明 (3) 第二章进口Tesys D系列接触器型号说明 (4) 第三章进口Tesys F系列接触器型号说明 (5) 第四章国产电容接触器系列接触器型号说明 (6) 第五章国产LR2系列热继电器型号说明 (7) 第六章进口LR9系列热继电器型号说明 (7) 第七章进口LRD系列热继电器型号说明 (8) 第八章热继电器和电子过流继电器的区别： (8) 第九章GV型号说明 (9) 第十章CA2系列继电器型号说明 (9) 第十一章CA*-KN系列继电器型号说明 (10) 第十二章CAD系列继电器型号说明 (11) 第十三章XB6-E系列按钮/指示灯的选型 (12) 第十四章XVM系列组合信号指示灯（45mm型）的选型 (13) 第十五章XVB系列组合信号指示灯（70mm型）的选型 (14) 第十六章标准K1/K2凸轮开关选型 (15) 第十七章定制K1/K2凸轮开关选型 (16) 第十八章继电器本体 (16) 第十九章XB2系列普通弹簧复位按钮 (17) 第二十章XB2系列带灯按钮 (17) 第二十一章XB2系列锁扣式急停按钮 (18) 第二十二章XB2系列指示灯 (19) 第二十三章XB2系列选择开关 (20) 第二十四章XB4系列普通弹簧复位按钮-螺钉夹紧接线 (20) 第二十五章XB4系列选择开关 (21) 第二十六章XB4系列钥匙开关 (21) 第二十七章XB4系列指示灯 (22) 第二十八章XB4系列带灯按钮 (22) 第二十九章XB4系列带LED灯的旋钮开关 (23)
PCP产品选型

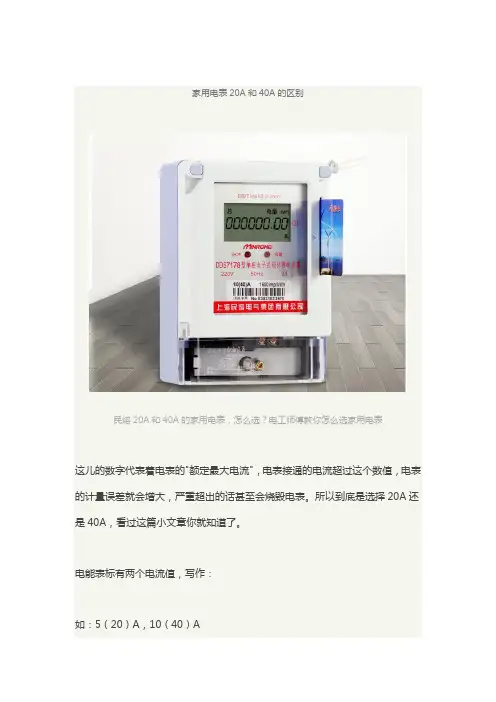

根据国家标准GB/T15283-94和国际标准IEC521-1988电能表标有两个电流值，如10（20）A：这里所标10A为基本电流（basic current)，符号，是确定仪表有关特性的电流值，也称此电流值为标定电流。括号内所标（20）A为额定最大电流（rated maximum current)，符号，为仪表能满足标准规定的准确度的最大电流值。通过电能表的电流可高达基本电流的2~8倍，达不到2倍表上只标基本电流值。也就是说，如果某用户所装电能表只标有一个电流值，如 5A，这只是基本电流值，并非允许通过的最大电流。对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0.5%（准确度为级的电能表），可见电能表轻载到基本电流的0.5%以下时可能无法起动。 在我国家庭住宅供电线路电压是220V，频率是50Hz，所选电能表的额定电压和适用频率应与此线路电压、频率一致，也应是220V，50Hz。 选择电能表时，电流值选择最重要，也最复杂。其一是起动电流，即能够使转盘连续转动的最小电流；其二是最大额定电流相对基本电流的倍数。另外，老式表和新式表在性能方面有差异。目前老住宅仍在使用的旧式电能表，起动电流比较大，一般为（5%~10%）；最大额定电流小，一般2，在表盘的盘面上只标一个电流值，且笼统地称为额定电流。所以在旧电工手册中指出，使用时负载电路的电流应大于额定电流的10%，小于120%或小于125%。根据国家标准
GB/T15283-94和国际标准EC521-1988生产的电能表，新建住宅中使用的电能表起动电流小，对于级表来说为0.5%；最大额定电流大，一般最大额定电流为（2~4），有的可达（6~8）。在新电能表表盘的盘面上标有两个电流值，如5（20A），选用这个电能表时一方面要注意负载最小电流不能低于起动电流，即0.5%×25A= 0.025A；另一方面长期使用的电流表值不能高于最大额定电流值20A。 选择电能表时，应考虑到进入家庭的各种电器日益增多，要留有余量，也要合理适度，因为倍数越大的表价钱越高。 括号前的电流值10叫标定电流，是作为计算负载基数电流值的，括号内的电流20叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。根据规程要求，直接接入式的电能表，其标定电流应根据额定最大电流和过载倍数来确定，其中，额定最大电流应按经核准的客户报装负荷容量来确定；过载倍数，对正常运行中的电能表实际负荷电流达到最大额定电流的30% 以上的，宜取2倍表；实际负荷电流低于30%的，应取4倍表。 电能表铭牌电流5（10）a、10（20）a、5（20）a什么意思?有什么区别？ 括号前的电流值叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。 根据规程要求，直接接入式的电能表，其标定电流应根据额定最大电流和过载倍数来确定，其中，额定最大电流应按经核准的客户报
