质量源于设计，好的工厂设计对产品质量保障、工艺流程优化、生产产能扩大都将产生重要意义。对于一个新建或改造项目的设计通常又包括概念设计、初步设计和施工设计。
一、概念设计
1.根据产品和商业计划制定设计项目方案；
2.工艺流程分析；
3.市场模式和项目方案的确定；
4.工艺设备的选型和用户需求说明
5.项目平面图设计；
6.设备平面布置；
7.项目施工URS；
8.完成设计确认DQ。
二、基础设计
1.项目预算制定和GMP水平确定；
2.房间布置平面设计详图；
3.验证主计划VMP；
4.主要设备和仪器的用户需求标准URS；
5.房间结构和装修；
6.门的位置；
7.主要设备位置；
8.气流组织；
9.房间气流计算；
三、详细设计（施工设计）
1.设计说明；
2.彩钢板排版图；
3.空调系统图；
4.工艺用水和蒸汽系统图；
5.压缩空气及其他工艺气体系统图；
6.机械、管道和用点图；
7.供电及用点图；
8.洁净厂房装修图；
9.消防及安全系统；
10.项目费用控制；
11.关键设备用户需求
四、常见问题
1.近些年国内的几大设计院设计的图纸、方案在欧美GMP检查中，为什么屡屡出现问题?或在欧美GMP检查时，又需要进行全面的升级改造？
2.为什么国内的洁净厂房在几乎每个GMP认证周期都需要进行全面的升级改造，而欧美的企业的洁净厂房可以使用超过20年，而不需要大面的升级改造？
3.为什么要进行概念设计和初步设计？如何做，需要做到什么程度，它对我们的工厂建设及国际GMP认证检查有什么指导意义？
4.为什么先进的设计理念可以降低项目的总体费用，同时减少日常的运行费用？
5.怎样编制关键设备用户需求说明书，以及相关注意事项？
化学制药工艺学课程设 计 题目：100吨/年阿司匹林GMP车间工艺设计 院系：药学院 班级：一班 设计人：××× 学号： 指导老师：×××
化学制药工艺学课程设计任务书 系别：药学院专业班级：设计人：×××一：课题名称 年产100吨阿司匹林GMP车间工艺设计二：原始数据及条件 1、年产100吨阿司匹林 2、原料：水杨酸、乙酸酐、三氯化铝、乙醇 3、要求：原料工艺级纯度 三、设计要求 编辑一份设计说明书，主要内容包括： （1）标题页 （2）设计任务书 （3）目录 （4）设计方案简介 （5）工艺流程框图及说明 （6）物料衡算 （7）对本设计的评述（问题及建议） （8）附图（工艺流程简图） （9）参考文献 图纸需采用计算机绘图和手绘 四：设计日期 2013年11月20日至2013年12月15日 指导老师：游桂荣
目录 一．产品介绍：------------------------------------------------------------4 二．设计任务-------------------------------------------------------------10 三．产品方案-----------------------------------------------------------------10四．生产方法和工艺流程-------------------------------------------------10五．格原料、中间产物的主要技术或规格----------------------------13 六．物料衡算----------------------------------------------------------------20 七．主要工艺设备选型---------------------------------------------------21 八．三废处理及综合利用------------------------------------------------21 九．存在问题及建议------------------------------------------------------21 十．参考文献---------------------------------------------------------------22

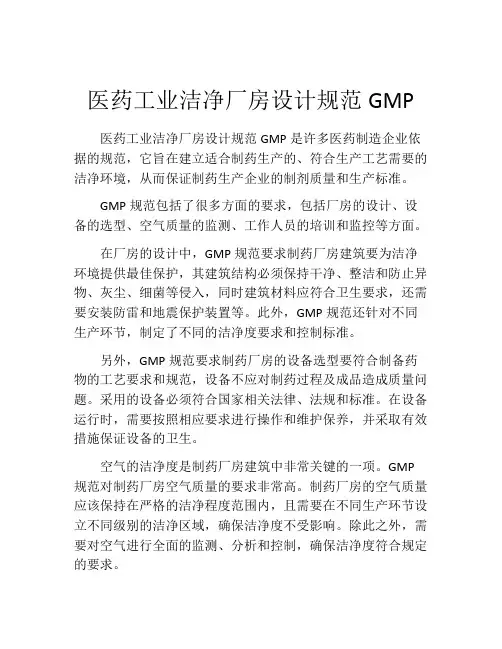

医药工业洁净厂房设计规范 第一章总则 第1.0.1条为了贯彻执行国家《药品生产质量管理规范》（以下简称ＧＭＰ），提出符合ＧＭＰ要求的生产厂房、设施及设备的设计要求，特制订本规范。 第1.0.2条本规范适用于新建、改建和扩建的医药制剂、原料药和药用辅料的精制、干燥、包装工序，直接接触药品的药用包装材料、无菌医疗器械等医药工业洁净厂房的设计。 第1.0.3条医药工业洁净厂房诉设计必须贯彻国家有关方针、政策。做到技术先进、确保质量、安全实用、经济合理，符合节约能源和保护环境的要求。 第1.0.4条医药工业洁净厂房的设计，既要满足当前产品生产的工艺要求，也应适当考虑今后生产发展和工艺改进的需要。 第1.0.5条在利用原有建筑和设施进行洁净技术改造时，可根据生产工艺要求，从实际出发，充分利用现有的技术设施，符合因地制宜的原则。 第1.0.6条医药工业洁净厂房的设计应为施工安装、维护、管理、检修、测试和安全运行创造必要的条件。 第1.0.7条医药工业洁净厂房的设计除应执行本规范外，还应符合现行的国家标准、规范和规定的有关要求。 第二章生产区域的环境参数 第一节一般规定 第2.1.1条为了保证医药产品生产质量，防止生产环境对产品的污染，生产区域必须满足规定的环境参数标准。
注2：空气洁净度的测试以静态条件为依据，测试方法应符合国家医药管理工业洁净室和洁净区悬浮粒子的测试方法》中有关规定； 注3：对于空气洁净度为100级的洁净室，室内大于等于5μm尘粒的计数，应进行多次采样，当其多次出现时，方可认为该测试数值是可靠的。 第2．2．2条药品生产有关工序和环境区域的空气洁净度等级按国家CMP等有关规定确定。 第2．2．3条洁净室内的温度和湿度应符合下列规定： 一、生产工艺对温度和湿度无特殊要求时，以穿着洁净工作服不产生不舒服感为宜。空气洁净度100级、10000级区域一般控制温度为20～24℃，相对湿度为45～60%。100000级区域一般控制温度为18～28℃，相对湿度为50～65%。 二、生产工艺对温度和湿度有特殊要求时，应根据工艺要求确定。 第2．2．4条洁净室内应保持一定的新鲜空气量，其数值应取下列风量中的最大值： 一、非单向流洁净室总送风量的10～30%，单向流洁净室总送风量的2～4%； 二、补偿室内排风和保持室内正压值所需的新鲜空气量； 三、保证室内每人每小时的新鲜空气量不小于40m3。 第2．2．5条洁净室必须维持一定的正压。不同空气洁净度的洁净区之间以及洁净区与非洁净区之间的静压差不应小于5Pa,洁净区与室外的静压差不应小于10Pa。 青霉素等特殊药物生产洁净区，固体口服制剂配料、制粒、压片等工序洁净区的气压控制，应符合第8.5.1条要求。 第2．2．6条洁净室和洁净区应根据生产要求提供足够的照度。主要工作室一般照明的照度值不宜低于300LX；辅助工作室、走廊、气闸室、人员净化和物料净化用室可低于300LX，但不宜低于150LX。对照度要求高的部位可增加局部照明。

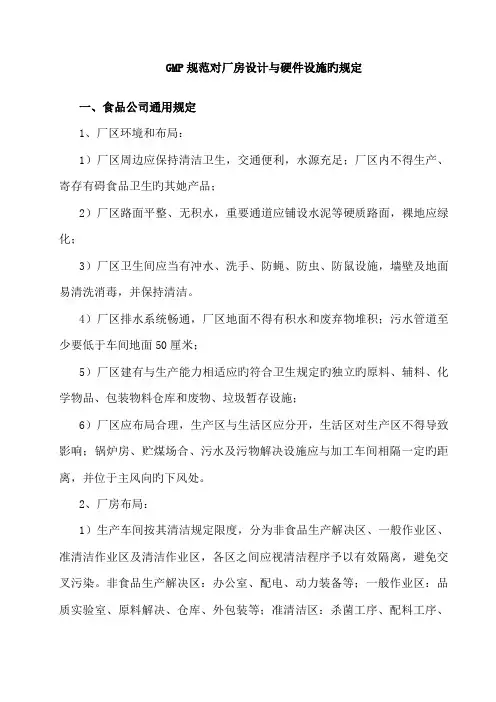

GMP规范对厂房设计与硬件设施的要求 一、食品企业通用要求 1、厂区环境和布局： 1）厂区周围应保持清洁卫生，交通便利，水源充足；厂区内不得生产、存放有碍食品卫生的其他产品； 2）厂区路面平整、无积水，主要通道应铺设水泥等硬质路面，裸地应绿化； 3）厂区卫生间应当有冲水、洗手、防蝇、防虫、防鼠设施，墙壁及地面易清洗消毒，并保持清洁。 4）厂区排水系统畅通，厂区地面不得有积水和废弃物堆积；污水管道至少要低于车间地面50厘米； 5）厂区建有与生产能力相适应的符合卫生要求的独立的原料、辅料、化学物品、包装物料仓库和废物、垃圾暂存设施； 6）厂区应布局合理，生产区与生活区应分开，生活区对生产区不得造成影响；锅炉房、贮煤场所、污水及污物处理设施应与加工车间相隔一定的距离，并位于主风向的下风处。 2、厂房布局： 1）生产车间按其清洁要求程度，分为非食品生产处理区、一般作业区、准清洁作业区及清洁作业区，各区之间应视清洁程序给予有效隔离，防止交叉污染。非食品生产处理区：办公室、配电、动力装备等；一般作业区：品质实验室、原料处理、仓库、外包装等；准清洁区：杀菌工序、配料工序、预包装清洗消毒等；清洁作业区：灌装工序、乳酸菌发酵工序、菌种培养间； 2）瓶（桶）装饮用水生产车间清洁作业区应达到1000级洁净度要求，其它饮料类生产车间清洁作业区应达到10万级以上洁净度要求； 3）清洁区和非清洁区相对密封，不同清洁区域应有明确的隔断，并设立
独立的卫生通道，人流、物流分开。 3、地面、墙壁： 1）车间地面应能防水、防腐蚀、防渗漏、防滑、无毒、易冲洗、消毒，并应有适当的排水坡度和良好的排水系统以保证地面不积水； 2）车间内墙壁、屋顶或者天花板应使用无毒、浅色、不渗水、防霉、不脱落、易于清洗的材料修建，并用白瓷砖或其他防腐蚀材料装修高度不低于2米的墙裙； 3）墙角、地角、顶角应采取弧形连接，防止污垢积存，并便于清洗。 4、门窗： 1）车间门窗用浅色、平滑、易清洗、不透水、耐腐蚀的坚固材料制作，结构严密；清洁区内不得使用木制门窗；生产过程中可能开启的窗户应装设纱窗； 2）车间窗户不易有内窗台，若有内窗台的，窗台不低于1米，内窗台台面应下斜约45度； 3）门能自动关闭且闭合严实，门口有防虫、蝇设施。 5、排水系统： 1）排水系统应有防止固体废弃物进入的装置，水流从低污染区域流向高污染区域； 2）通往厂房外部的排水管应有防止异味溢出的水封装置以及防鼠网。 6、照明设施： 1）车间内位于食品生产线上方的照明设施应装有防护罩，不得采用水银灯泡或含水银的设施，照明灯具的光泽应尽量不改变被加工物的本色； 2）亮度应能满足工作场所和操作人员的正常工作需要：检验岗位的照明强度应不低于540Lux（勒克司度），生产车间的照明强度应不低于220Lux，
1 总则 1.0.1为在医药工业洁浄厂房设计中贯彻执行国家有关方针政策,做到技术先进、安全可靠、确保质量、节能环保,制定本标准 1.0.2本标准适用于新建、扩建和改建的医药工业洁净厂房设计。生物制品、毒性药品、精神药品、麻醉药品以及放射性药品的生产和质量检验设施除应执行本标准外,尚应符合国家有关的监管规定。 1.0.3医药工业洁净厂房的设计应为施工安装、系统设施验证、维护管理、检修测试和安全运行创造必要的条件 1.0.4医药工业洁净厂房的设计除应符合本标准外,尚应符合国家现行有关标准规范的规定。 2术语 2.0.1医药洁净室pharmaceutical clean room 空气悬浮粒子和微生物浓度,以及温度、湿度、压力等参数受控的医药生产房间或限定的空间。
2.0.2医药工业洁净厂房pharmaceutical industry clean room 包含医药洁净室的用于药品生产及质量控制的建筑物 2.0.3人员净化用室room forcleaning personne 人员在进人医药洁净室之前按一定程序进行净化的房间 2.0.4物料净化用室room forcleaning materia 物料在进入医药洁净室之前按一定程序进行净化的房间 2.0.5受控环境controlled environment 以规定方法对污染源进行控制的特定区域 2.0.6悬浮粒子airborne particles 用于空气洁净度分级的空气悬浮粒子尺寸范围在0.1um~1000um 的固体和液体粒子。 2.0.7微生物microorganIsms 能够复制或传递基因物质的细菌或非细菌的微小生物实体 2.0.8含尘浓度particle concentration 单位体积空气中悬浮粒子的数量
质量源于设计，好的工厂设计对产品质量保障、工艺流程优化、生产产能扩大都将产生重要意义。对于一个新建或改造项目的设计通常又包括概念设计、初步设计和施工设计。 一、概念设计 1.根据产品和商业计划制定设计项目方案； 2.工艺流程分析； 3.市场模式和项目方案的确定； 4.工艺设备的选型和用户需求说明 5.项目平面图设计； 6.设备平面布置； 7.项目施工URS； 8.完成设计确认DQ。 二、基础设计 1.项目预算制定和GMP水平确定； 2.房间布置平面设计详图； 3.验证主计划VMP； 4.主要设备和仪器的用户需求标准URS； 5.房间结构和装修； 6.门的位置； 7.主要设备位置； 8.气流组织；
9.房间气流计算； 三、详细设计（施工设计） 1.设计说明； 2.彩钢板排版图； 3.空调系统图； 4.工艺用水和蒸汽系统图； 5.压缩空气及其他工艺气体系统图； 6.机械、管道和用点图； 7.供电及用点图； 8.洁净厂房装修图； 9.消防及安全系统； 10.项目费用控制； 11.关键设备用户需求 四、常见问题 1.近些年国内的几大设计院设计的图纸、方案在欧美GMP检查中，为什么屡屡出现问题?或在欧美GMP检查时，又需要进行全面的升级改造？ 2.为什么国内的洁净厂房在几乎每个GMP认证周期都需要进行全面的升级改造，而欧美的企业的洁净厂房可以使用超过20年，而不需要大面的升级改造？ 3.为什么要进行概念设计和初步设计？如何做，需要做到什么程度，它对我们的工厂建设及国际GMP认证检查有什么指导意义？
4.为什么先进的设计理念可以降低项目的总体费用，同时减少日常的运行费用？ 5.怎样编制关键设备用户需求说明书，以及相关注意事项？
净化车间洁净度级别地 要求 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
净化车间洁净度级别要求 无尘车间可以分为以下几个级别： 1级这个级别的洁净室主要用于制造集成电路的微电子工业，对集成电路的精确要求为亚微米。 10级这个级别的洁净室主要用于带宽小于2微米的半导体工业。 100级很多人认为，这一级无尘车间是最常用因而是最重要的无尘车间，人们常常错误地将100级无尘车间称为无菌室，以说明“无菌”的或“无尘”的环境要求，100级无尘室可用于医药工业的无菌制造工艺等，这一无尘车间大量应用于，植如体内物品的制造，外科手术，包括移植手术，集成器的制造，那些对细菌感染特别敏感的病人的隔离治疗，比如像骨髓移植病人术后的隔离治疗。 1000级这个级别的洁净室主要用于高质量光学产品的生产，还用于测试，装配飞机蛇螺仪，装配高质微型轴承等。 10000级万级无尘车间用于液压设备或气压设备的装配，某些情况下也用于食品饮料工业，此外，万级无尘车间在医工业中也很常用。
100000级十万级洁净室用于很多的工业部门，比如光学产品的制造，用于较小的元器件制造大型的电子系统，液压或气压系统的制造，食品饮料的生产，医、药工业也常常使用这一级无尘车间。 然而在做无尘车间设计要求应满足产品生产工艺和空气洁净度等级的要求。 进行空间设计时，应仔细考虑生产洁净区与相关的辅助生产区之间的关系，必须使空间布置做到有效、灵活，对于一般的洁净室在吊顶上部或楼面下布置送风、回风和排风管道以及各种水、气、电管线等，需要设置必要的空间于垂直单向流为主的无尘车间，首先应在选择好气流流型、净化空调系统的形式和空调机、空气过滤器的前提下，合理、有效地布置洁净室的空间：在洁净室设计特别是单向流洁净室设计中，气流流型、净化空调设备的选择和布置方案的选择是确定洁净室空间布置的主要因素；在一般建筑设计中，空调机是建筑物的附属设备．它仅仅是补充完善建筑物的功能设备，但在洁净厂房中净化空调设备是实现空气洁净度的主要功能设备。 合理安排、布置生产洁净区，人员净化、物料净化、工艺设备及相应物料供应管线，净化空调系统和各种公用动力设施及其管线等是洁净室空间设计的主要任务。 进行空间设计时，应仔细考虑生产洁净区与相关的辅助生产区之间的关系，必须使空间布置做到有效、灵活，对于一般的洁净室在吊顶上部

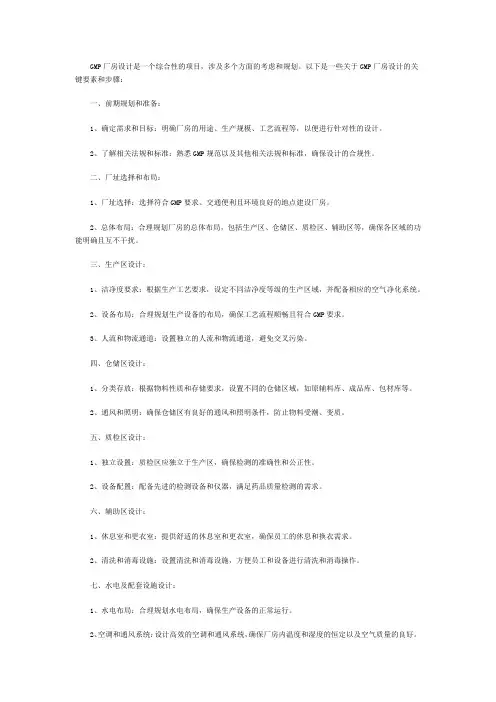

GMP车间设计 GMP ——Good Manufacturing Practices for Drug " :指从负责指导药品生产质量控制的人员和生产操作者的素质,到生产厂房,设施,建筑,设备,仓储,生产过程,质量管理,工艺卫生,包装材料与标签,直至成品的贮存与销售 的一整套保证药品质量的管理体系. GMP的基本点是为了要保证药品质量,必须做到防止生产中药品的混批,混杂污染和交叉污染,以确保药品的 质量. GMP基本内容涉及到人员,厂房,设备,卫生条件,起始原料,生产操作,包装和贴签,质量控制系统,自我检查,销售记表,用户意见和不良反应报告等方面.在硬件方面要有符合要求的环境,厂房,设备;在软件方面要有可靠的生 产工艺,严格的管理制度,完善的验证系统. 1 、车间GMP设计 车间设计任务中的车间布置设计是关键,要求以工艺为主导,并在其他专业如总图,土建,设备,安装,电力,暖风,外管等密切配合下完成车间工艺布置: (1)生产区应有足够的平面和空间,要有足够的地方合理安放设备和材料,防止不同药品的中间体之间发生混杂,防止由其他药品或其他物质带来的交叉污染. ①存放待检原料,半成品的面积;②中间体化验室面积;③设备清洗面积;④清洁工具间面积; ⑤原辅料的加工,处理面积; ⑥存放待处理的不合格时原材料,半成品的面积,以免错误投产. (2)有相应措施来保证不同操作不在同一区域同时进行; (3)相互联系的洁净级别不同的房间之间要有防污染措施; (4)在布置上要有与洁净级别相适应的净化设施与房间; (5)原辅料,半成品和成品以及包装材料的存贮区域应明显,待验品,合格品和不合格品应有足够区域存放并严格分开,存放区与生产区的距离要尽量缩短; (6)全车间的人流,物流应简单,合理,避免人流,物流混杂; (7)不同生产工序的生产区最好按工序先后次序合理连接; (8)应有足够宽的过道,结合处注以标志以防混药; (9)应有无菌服装(特别是生产或分装青霉素类药物) 的洗涤,干燥室,并符合相应的空气洁净度要求; (10)应有设备及容器具洗涤区. 在满足工艺条件的前提下,有洁净级别要求的房间按下列要求布置: ①洁净级别高的洁净室(区)宜布置在人员最少到达的地方,并宜靠近空调机房; ②不同洁净度等级的洁净室(区)宜按洁净度等级的高低由里及外布置; ③空气洁净度等级相同的洁净室(区)宜相对集中;
第一章洁净厂房的防火设计要求 随着医药、电子、食品等行业的迅速发展，这些行业对厂房、生产工序和生产环境的要求越来越高。洁净厂房作为解决医药、食品、高精密性仪器无菌无尘生产的前提保证，其防火设计不容忽视。一般来说，新建的洁净厂房一般有着严格的消防安全要求控制，往往洁净级别较高对消防安全要求也越高。洁净厂房的防火设计应符合现行消防技术规范标准的要求，但由于洁净厂房内生产工艺的特殊性、洁净室（区）的特殊性，在防火设计上也有一些特殊的要求。 一、火灾危险性分类 洁净厂房内生产工作间的火宅危险性应符合现行国家标准，《建筑设计防火规范》（GB 50016—2014）的有关规定，《洁净厂房设计规范》（GB 50073）把洁净厂房的火灾危险分为甲、乙、丙、丁、戊五类，其火宅危险性分类举例见表4-9-1。洁净厂房内，当同一座厂房或厂房的任一防火分区内有不同火宅危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。 二、建筑材料及其燃烧性能 洁净厂房的耐火等级不应低于二级。 1）洁净室的顶棚和壁板（包括夹芯材料）应为不燃烧体，且不得采用有机复合材料。顶棚的耐火极限不应低于0.4h，疏散走道顶棚的耐火极限不应低于 1.0h。 2）在一个防火区内的综合性厂房，其洁净生产与一般生产区域之间应设置非
燃烧体隔墙封闭到顶。隔墙及其相应顶板的耐火极限不应低于1小时，隔墙上的门窗耐火极限不应低于 0.6h。穿过隔墙或顶板的管线周围空隙应采用非燃烧材料紧密填塞。 3）技术竖井井壁应为非燃烧体，其耐火极限不应低于1h。井壁上检查门的耐火极限不应低于0.6h；竖井内在各层或间隔一层楼板处，应采用相当于楼板耐火极限的非燃烧体作水平防火分隔；穿过水平防火分隔的管线周围空隙，应采用非燃烧材料紧密填塞。 4）洁净厂房的地面材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》（ GB 222—1995）的规定，装修材料的烟密度等级不应大于 50，材料的烟密度等级实验应符合现行国家标准《建筑材料燃烧或分解的烟密度试验方法》（GB/T 8627—2007）的有关规定。 三、防火分区和分隔 为缩短管线距离、减少能耗、提高土地利用率、有利于生产管理，医药工业制剂厂房通常将生产、仓储、配套公用工程及生产管理、质监中心有机组合在一栋综合建筑体中。在建筑设计时，应按不同的生产功能、使用功能来划分不同的防火分区。 （一）一般要求 甲、乙类生产的洁净厂房，宜采用单层厂房。其防火墙间最大允许占地面积，单层厂房应为 3000㎡，多层厂房应为2000㎡。丙、丁、戊类生产的洁净厂房其防火分区最大允许建筑面积应符合现行国家标准《建筑设计防火规范》（GB 50016—2014）的规定。每一防火分区的建筑面积、安全出口、疏散距离均应满足规范要求。 （二）其他要求 1）防火分区之间应采用防火墙分隔。单层厂房（甲、乙类除外）如建筑面积超过上述规定，设置防火墙有困难时．可用防火卷帘并加喷淋保护进行分隔。 2）丙、丁、戊类生产厂房当喷淋保护等级以严重危险级设置时，其防火分区可扩大一倍。 3）丁、戊生产厂房安装自动火火系统时．防火分区面积不限，如局部安装自动灭火系统时，增加面积可按该局部面积的一倍计算。 4）洁净厂房的技术夹层与其直接服务的生产区域视为同一防火分区。大型集成电子厂房的回风夹层可计入洁净厂房的防火分区面积。带有剧毒、有害菌体、病毒、放射性物料，以及其他不能使用水作为灭火剂灭火的工位区域应设置防火分隔单元。 5）在一个防火分区内，其洁净生产与非洁净生产区域之间应设置非燃烧体隔墙完整分隔。隔墙应为耐火极限不低于1.00h的不燃烧材料。当隔墙上设置观察窗时，窗的耐火极限不应低于0.9h。穿过隔墙或楼板的管线周围空隙应采用非燃烧材料紧密填塞。 四、安全疏散设施
设计说明 一、工程概述： 本工程为GMP车间、GMP实验室安装及装修工程，净化区域车间面积约为500m2，其中包括更衣间等辅助车间。工程地点在##。GMP车间包括：医疗器械净化车间、诊断试剂车间、无菌室、干细胞实验室等等。 二、设计依据： 1.《洁净厂房设计规范》（GBJ50073-2001）； 2.《洁净室施工及验收规范》（JGJ71-90）； 3.《暖通风与空气调节设计规范》（GBJ19-87）； 4.《建筑设计防火规范》（GBJ16-87）； 5.《工业企业噪声控制设计规范》（GBJ87－85）； 6.《工业企业照明设计标准》（GB50034-92）； 7. 业主提供的现场实际情况及有关要求。 三、工程内容： 1.洁净车间彩钢板结构和天花装修工程； 2.洁净车间净化通风空调工程； 3.洁净车间照明电气工程； 4.洁净车间地板工程。 四、设计参数： 室内设计参数标准 ⑴.洁净车间洁净度：十万级；（详见设计图纸） .照度：洁净车间为250 Lx-300 Lx，更衣室、普通办公区域为150 Lx -200Lx ，； ⑵.洁净车间噪声：净化区≤65dB(A)； ⑶.吊顶高度：2.8m ⑷.室内正压：净化房间与普通空调房间保证正压＞10Pa；非
净化空调房间与室外保证正压＞5Pa； ⑸.空调净化系统的新风量是为维持室内正压并且应满足室内 工作人员的卫生要求二者中取其中的大值。 ⑹换气次数大于15次 ⑺温湿度：18-26度，40-65% ⑻沉降菌合格。 五、设计说明： 净化系统： 本工程净化系统是经过粗效过滤的新风及回风初中过滤加压，通过送风管道及高效送风口送入洁净车间。 （详见设计图纸） ⑴.各种过滤器性能要求如下： 初效：粒径≥5μm，大气尘效率>60% (G4)； 中效：粒径≥1μm，大气尘效率>85% (F8)； 高效：粒径≥0.5μm，大气尘效率>99.99% 。 3、气流组织： 顶送侧下回（紊流）； 4、结构装修： 洁净车间、更衣室内围护隔断和天花采用50mm厚的净化彩钢板，吊顶高度为2.6米。 （详见设计图纸） ⑴.洁净车间内采用铝合金彩钢板单门、双门。 （详见设计图纸） ⑵.人员进入洁净区必须经过换鞋间、更衣室、缓冲间进入。 ⑶.洁净车间的地面采用环氧树脂地板（或PVC）。 5、管道材料： ⑴.空调通风管道采用镀锌钢板制作，钢板厚度规定如下：
医药工业洁净厂房设计规范 GMP—97 目录 医药工业洁净厂房设计规范 (1) 第一章总则 (2) 第二章生产区域的环境参数 (2) 第一节一般规定 (2) 第二节环境参数的设计要求 (2) 第三章厂址选择和总平面布置 (3) 第一节厂址选择 (3) 第二节总平面布置 (4) 第四章工艺设计 (4) 第一节工艺布局 (4) 第二节人员净化 (5) 第三节物料净化 (6) 第五章设备 (6) 第六章工艺管道 (8) 第一节一般规定 (8) 第二节管道材料、阀门和附件 (8) 第三节管道的安装、保温 (8) 第四节安全 (9) 第七章建筑 (9) 第一节一般规定 (9) 第二节防火和疏散 (9) 第三节室内装修 (10) 第八章空气净化 (11) 第一节一般规定 (11) 第二节净化空气调节系统 (11) 第三节气流组织 (12) 第四节风管和附件 (13) 第五节青霉素等药物生产洁净室的特殊要求 (13) 第九章给水排水 (14) 第一节一般规定 (14) 第二节给水 (14) 第三节排水 (14) 第四节工艺用水 (14) 第五节消防设施 (15) 第十章电气 (16) 第一节配电 (16) 第二节照明 (16) 第三节其它电气 (17) 附录一名词解释 (18) 附录二本规范用词说明 (19)
第一章总则 第1.0.1条为了贯彻执行国家《药品生产质量管理规范》（以下简称ＧＭＰ），提出符合ＧＭＰ要求的生产厂房、设施及设备的设计要求，特制订本规范。 第1.0.2条本规范适用于新建、改建和扩建的医药制剂、原料药和药用辅料的精制、干燥、包装工序，直接接触药品的药用包装材料、无菌医疗器械等医药工业洁净厂房的设计。 第1.0.3条医药工业洁净厂房诉设计必须贯彻国家有关方针、政策。做到技术先进、确保质量、安全实用、经济合理，符合节约能源和保护环境的要求。 第1.0.4条医药工业洁净厂房的设计，既要满足当前产品生产的工艺要求，也应适当考虑今后生产发展和工艺改进的需要。 第1.0.5条在利用原有建筑和设施进行洁净技术改造时，可根据生产工艺要求，从实际出发，充分利用现有的技术设施，符合因地制宜的原则。 第1.0.6条医药工业洁净厂房的设计应为施工安装、维护、管理、检修、测试和安全运行创造必要的条件。 第1.0.7条医药工业洁净厂房的设计除应执行本规范外，还应符合现行的国家标准、规范和规定的有关要求。 第二章生产区域的环境参数 第一节一般规定 第2.1.1条为了保证医药产品生产质量，防止生产环境对产品的污染，生产区域必须满足规定的环境参数标准。 第2.1.2条医药工业洁净室和洁净区应以微粒和微生物为主要控制对象，同时还应对其环境的温度、湿度、新鲜空气量、状差、照度、噪场院等参数作出必要的规定。 第2.1.3条环境空气中不应有不愉快气味以及有碍药品质量和人体健康的气体。 第二节环境参数的设计要求 第2.2.1条医药工业洁净厂房空气洁净度按表2.2.1规定分为三个等级。 医药工业洁净厂房空气洁净度等级表2.2.1
仅供参考[整理] 安全管理文书 洁净厂房的防火设计要求 日期：__________________ 单位：__________________ 第1 页共15 页
洁净厂房的防火设计要求 随着医药、电子、食品等行业的迅速发展，这些行业对厂房、生产工序和生产环境的要求越来越高。洁净厂房作为解决医药、食品、高精密性仪器无菌无尘生产的前提保证，其防火设计不容忽视。一般来说，新建的洁净厂房一般有着严格的消防安全要求控制，往往洁净级别较高对消防安全要求也越高。洁净厂房的防火设计应符合现行消防技术规范标准的要求，但由于洁净厂房内生产工艺的特殊性、洁净室（区）的特殊性，在防火设计上也有一些特殊的要求。 一、火灾危险性分类 《洁净厂房设计规范》（GB50073）把洁净厂房的火灾危险分为甲、乙、丙三类。医药工业洁净厂房中的医药制剂、原料药及药用辅料等化学药剂种类繁多，而集成电路芯片等工业生产也使用多种化学试剂和特殊气体，根据生产所需的原料、工艺、辅助介质的不同，结合生产特点，洁净厂房的火灾危险性应按照《建筑设计防火规范》GB50016确定，分为甲、乙、丙、丁四类，如表4-9-1。当同一座厂房或厂房的任一防火分区内有不同火灾危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。 表4-9-1洁净厂房火灾危险性分类 洁净厂房类别火灾危险性特征举例 甲 使用或产生下列物质 1．闪点28℃的液体 2．爆炸下限10%的气体 使用甲类溶媒的抗生素、合成药品、生物药品、天然药品的精制、 第 2 页共 15 页
浓缩、干燥车间 软胶囊洗丸干燥、固体制剂制粒和包衣、酊剂配置和分装、贴剂的溶胶、涂布和干燥车间 集成电路工厂的化学清洗间 乙使用或产生下列物质 1．28℃≦闪点60℃的液体 2．爆炸下限10%的气体 3、能与空气形成爆炸性混合物的浮游状态的粉尘使用乙类溶媒的抗生素、合成药品、生物药品、天然药品的精制、浓缩、干燥车间淀粉、葡萄糖、部分氨基酸和半合成抗生素生产中的粉碎、干装和包装工序 制剂中糖粉碎工序 丙使用或产生下列物质 1．闪点60℃的液体 2．可燃固体除甲、乙类火灾危险区外的抗生素、合成药品、生物药品、天然药品的精制、浓缩、干燥、包装车间 固体制剂、粉针剂、冻干制剂、滴丸的生产车间 集成电路前工序工厂的氧化扩散区、光刻区、离子注入区、薄膜区、机械研磨区 丁常温下使用或加工难燃烧物质的生产以水等不燃液态物质为基 础的生产车间，如大输液、水针、口服液、糖浆的生产车间（外包装除外） 以难燃烧物质生产加工为主的生产车间 二、建筑材料及其燃烧性能 第 3 页共 15 页
一车间布置及管道设计 1. SICOLAB车间布置设计包括两方面内容，一是指有制剂车间的工厂与周围环境的布局和工厂本身制剂车间与其他车间之间的布局，称为工厂布置，二是指车间内部设备等的布置，称为车间设备布置。 2. 在开始车加你布置设计前首先要收集设计依据和原始资料，包括明确产品大纲和生产规模，厂区位置和水文气象地址资料，然后做为多方比较，确定流程和布置。 3. 由于制剂厂的产品室一种防治人类疾病，增强人体体质的特殊产品，因此制剂车间布置时，除了要遵循一般化工车间布置原则外，还需遵循一些特殊原则。 4. SICOLAB车间布置与工艺流程，设备选型有着密切的关系，当流程，设备改动时，土建工程也随之而改动，并会影响通风，照明等工程。 5. 因此制剂厂布置要按照可行性研究报告的研究结果确定产品方向和规模，按GMP标准开展设计。 6. 室外实际参数的内容包括稳定和相对湿度，室外风速和年主导风向及频率，大气压力，室外大气尘，厂房周围的环境情况等。 7. 室内计算参数包括室内温度湿度基数及其允许波动范围，室内空气洁净度，流速，噪声，振动及压力等。 8. 洁净地区和污染地区室外大气尘浓度可相差十倍至几十倍，这就造成了高效过滤器使用寿命有的1—2年，而有的却高达10年之久的差别，此外，如果室外环境特别干净，若达到1000级洁净度，末级过滤器可以不采用高效过滤器，而采用中效过滤器或亚高效过滤器，但在污染地区则完全不可能。 9. 设备对工艺的先进性，对洁净影响都很大，尤其是制剂生产。 10.工艺对设备的选择除了材料外，还要尽量选择密闭，自动化，联动化，以减少操作工序和操作人员，清除污染来源，并且设备一定要便于清洗和拆除，这样才能符合GMP要求。11.根据投资省，上马快，能耗少，工艺路线紧凑等要求，制剂厂建造一单层大面积厂房最为合适，若再设计为无窗厂房就更理想。 12.在初步设计阶段，完成了无量衡算和热量衡算后，还要进行管道计算，其主要内容是进行管径计算和选择棺材。 二制剂车间土建设计 1. 制剂车间和其他工业厂房的显著区别在于制剂车间以有一定洁净度要求的车间。他除了具有一般工业厂房的建筑特点外，还必须满足洁净车间的要求。 2. SICOLAB洁净厂房可以分为洁净生产区，洁净辅助区和洁净动力区三个部分。 3. 洁净生产区内布置有各级别洁净室，是洁净厂房的核心部分，通常认为经过吹淋室或气间室后就是进入了洁净生产区。
关于GMP(药品生产质量管理规范)对建造厂房、车间的 规范、要求 ——建造厂房与设施的原则 第一节原则 第三十八条厂房的选址、设计、布局、建造、改造和维护必须符合药品生产要求，应当能够最大限度地避免污染、交叉污染、混淆和差错，便于清洁、操作和维护。 第三十九条应当根据厂房及生产防护措施综合考虑选址，厂房所处的环境应当能够最大限度地降低物料或产品遭受污染的风险。 第四十条企业应当有整洁的生产环境；厂区的地面、路面及运输等不应当对药品的生产造成污染；生产、行政、生活和辅助区的总体布局应当合理，不得互相妨碍；厂区和厂房内的人、物流走向应当合理。 第四十一条应当对厂房进行适当维护，并确保维修活动不影响药品的质量。应当按照详细的书面操作规程对厂房进行清洁或必要的消毒。 第四十二条厂房应当有适当的照明、温度、湿度和通风，确保生产和贮存的产品质量以及相关设备性能不会直接或间接地受到影响。 第四十三条厂房、设施的设计和安装应当能够有效防止昆虫或其它动物进入。应当采取必要的措施，避免所使用的灭鼠药、杀虫剂、烟熏剂等对设备、物料、产品造成污染。 第四十四条应当采取适当措施，防止未经批准人员的进入。生产、贮存和质量控制区不应当作为非本区工作人员的直接通道。 第四十五条应当保存厂房、公用设施、固定管道建造或改造后的竣工图纸。 第二节生产区 第四十六条为降低污染和交叉污染的风险，厂房、生产设施和设备应当根据所生产药品的特性、工艺流程及相应洁净度级别要求合理设计、布局和使用，并符合下列要求：（一）应当综合考虑药品的特性、工艺和预定用途等因素，确定厂房、生产设施和设备多产品共用的可行性，并有相应评估报告； （二）生产特殊性质的药品，如高致敏性药品（如青霉素类）或生物制品（如卡介苗或其他用活性微生物制备而成的药品），必须采用专用和独立的厂房、生产设施和设备。青霉素类药品产尘量大的操作区域应当保持相对负压，排至室外的废气应当经过净化处理并符合要求，排风口应当远离其他空气净化系统的进风口； （三）生产β-内酰胺结构类药品、性激素类避孕药品必须使用专用设施（如独立的空气净化系统）和设备，并与其他药品生产区严格分开； （四）生产某些激素类、细胞毒性类、高活性化学药品应当使用专用设施（如独立的空气净化系统）和设备；特殊情况下，如采取特别防护措施并经过必要的验证，上述药品制剂则可通过阶段性生产方式共用同一生产设施和设备； （五）用于上述第（二）、（三）、（四）项的空气净化系统，其排风应当经过净化处理；（六）药品生产厂房不得用于生产对药品质量有不利影响的非药用产品。 第四十七条生产区和贮存区应当有足够的空间，确保有序地存放设备、物料、中间产品、待包装产品和成品，避免不同产品或物料的混淆、交叉污染，避免生产或质量控制操作发生遗漏或差错。 第四十八条应当根据药品品种、生产操作要求及外部环境状况等配置空调净化系统，使生产区有效通风，并有温度、湿度控制和空气净化过滤，保证药品的生产环境符合要求。
洁净厂房洁净区设计规 范 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
国家医药管理局医药工业洁净厂房设计规范主编部门：国家医药管理局上海医药设计院 批准部门：国家医药管理局 施行日期：１９９７年１月１日 编制说明： 为在我国医药行业深入实施ＧＭＰ，适应医药工业洁净厂房建设的需要，国家医药局推行ＧＭＰ.ＧＳＰ委员会设计规范专业组决定组织编写《医药工业洁净厂房设计规范》。 本规范由上海医药设计院主编，缪德华同志执笔，武汉医药设计院、重庆医药设计院等单位参与。在编写过程中广泛眚注医药行业内有关方面意见，并先后数次组织医药设计单位和大中型骨干企业的专家进行了认真的讲座修改，由局推行ＧＭＰ.ＧＳＰ委员会寓言并原则通过。之后，局综合经济司（原局计划）就规范主要内容向卫生部药政局、药品监督办公室的领导、专家征询了意见并得到了他们的理解和支持。在此基础上，局ＧＭＰ设计规范专业组对本规范作了修改定稿。 本规范编制工作结合国内外ＧＭＰ的进展和医药工业洁净厂房建设、使用的实践经验，提出了我国医药工业洁净厂房设计的基本要求。各单位在新建、改建和扩建的工程设计中遵照执行。并认真总结经验，提出修改意见，以使本规范日臻完善。 国家医药管理局 第一章总则 为了贯彻执行国家《药品生产质量管理规范》（以下简称ＧＭＰ），提出符合ＧＭＰ要求的生产厂房、设施及设备的设计要求，特制订本规范。 本规范适用于新建、改建和扩建的医药制剂、原料药和药用辅料的精制、干燥、包装工序，直接接触药品的药用包装材料、无菌医疗器械等医药工业洁净厂房的设计。 医药工业洁净厂房诉设计必须贯彻国家有关方针、政策。做到技术先进、确保质量、安全实用、经济合理，符合节约能源和保护环境的要求。
GMP规对厂房设计与硬件设施的要求 一、食品企业通用要求 1、厂区环境和布局： 1）厂区周围应保持清洁卫生，交通便利，水源充足；厂区不得生产、存放有碍食品卫生的其他产品； 2）厂区路面平整、无积水，主要通道应铺设水泥等硬质路而，裸地应绿化； 3）厂区卫生间应当有冲水、洗手、防蝇、防虫、防鼠设施，墙壁及地面易清洗消毒，并保持清洁。 4）厂区排水系统畅通，厂区地面不得有积水和废弃物堆积；污水管道至少要低于车间地而50厘米； 5）厂区建有与生产能力相适应的符合卫生要求的独立的原料、辅料、化学物品、包装物料仓库和废物、垃圾暂存设施； 6）厂区应布局合理，生产区与生活区应分开，生活区对生产区不得造成影响；锅炉房、贮煤场所、污水及污物处理设施应与加工车间相隔一定的距离，并位于主风向的下风处。 2、厂房布局: 1）生产车间按其清洁要求程度，分为非食品生产处理区、一般作业区、准清洁作业区及清洁作业区，各区之间应视清洁程序给予有效隔离，防止交叉污染。非食品生产处理区：办公室、配电、动力装备等；一般作业区：品质实验室、原料处理、仓库、外包装等；准清洁区：杀菌工序、配料工序、预包装清洗消毒等；清洁作业区：灌装工序、乳酸菌发酵工序、菌种培养间; 2）瓶（桶）装饮用水生产车间清洁作业区应达到1000级洁净度要求，其它饮料类生产车间清洁作业区应达到10万级以上洁净度要求； 3）清洁区和非清洁区相对密封，不同清洁区域应有明确的隔断，并设立
独立的卫生通道，人流、物流分开。 3、地面、墙壁： 1）车间地面应能防水、防腐蚀、防渗漏、防滑、无毒、易冲洗、消毒，并应有适当的排水坡度和良好的排水系统以保证地而不积水； 2）车间墙壁、屋顶或者天花板应使用无毒、浅色、不渗水、防霉、不脱落、易于清洗的材料修建，并用白瓷砖或其他防腐蚀材料装修高度不低于2 米的墙裙； 3）墙角、地角、顶角应采取弧形连接，防止污垢积存，并便于清洗。 4、门窗： 1）车间门窗用浅色、平滑、易清洗、不透水、耐腐蚀的坚固材料制作，结构严密；清洁区不得使用木制门窗；生产过程中可能开启的窗户应装设纱窗； 2）车间窗户不易有窗台，若有窗台的，窗台不低于1米，窗台台面应下斜约45度; 3）门能自动关闭且闭合严实，门口有防虫、蝇设施。 5、排水系统： 1）排水系统应有防止固体废弃物进入的装置，水流从低污染区域流向高污染区域； 2）通往厂房外部的排水管应有防止异味溢出的水封装置以及防鼠网。 照明设施： 1）车间位于食品生产线上方的照明设施应装有防护罩，不得采用水银灯泡或含水银的设施，照明灯具的光泽应尽量不改变被加工物的木色； 2）亮度应能满足工作场所和操作人员的正常工作需要：检验岗位的照明强度应不低于540Lux （勒克司度），生产车间的照明强度应不低于220Lux, 其他区域照明
仅供参考[整理] 安全管理文书 医药工业洁净厂房的消防设计 日期：__________________ 单位：__________________ 第1 页共6 页
医药工业洁净厂房的消防设计 摘要：介绍了医药工业洁净厂房的特点，分析了其火灾危险性及存在的问题，提出了在消防设计上应注意的事项，探讨 关键词：医药洁净厂房；火灾危险；消防设计 目前，我国正在推行药品GMP(药品生产管理规范)认证，此项认证对厂房洁净度的要求应达标。而医药工业生产工艺复杂，生产过程中使用多种化学危险物品，火灾危险性较大，有的药品价格昂贵，一旦发生火灾，损失严重。医药洁净厂房的设计依据是GB50073—2001《洁净厂房设计规范》，并参照执行国家医药管理局发布的《医药工业洁净厂房设计规范》，笔者就此类厂房的火灾危险性、消防设计及审核应注意的问题做一探讨。医药工业洁净厂房的火灾危险性大 (1)医药工业洁净厂房经常使用各种易燃易爆化学危险物品，且本身化学反应也有燃烧爆炸危险，如使用环氧乙烷、酒精、煤气活性镍、钯炭等极易引起燃烧的物品，制剂工艺灭菌工序中的火焰法和环氧乙烷法的火灾危险性都较大。 (2)建筑或装修材料采用易燃材料。由于洁净厂房需要特殊，加之很多新型复合材料的使用，而建设单位缺乏消防知识，有些选用了有机复合材料，或彩钢板加泡沫，增加了火灾荷载，这些材料燃烧后，又会产生大量的有毒气体。 (3)医药洁净厂房由于洁净无菌的工艺要求，密封性好，但易造成发生火灾后，有毒高温烟气不易及时扩散，甚至会使轰燃提前发生。 (4)人员人口不能满足疏散的要求。医药洁净厂房必须经过清洗、男(女)更衣、消毒等隔离间方可进入，且由于洁净无菌的要求，该疏散门不能采用向疏散方向开启的门，火灾时从人口疏散极为复杂和困难。 第 2 页共 6 页
gmp车间设计规范 篇一：GMP洁净车间设计要求 GMP洁净车间设计要求 随着医学的飞速发展，食品工业，新的洁净厂房的续建，车间必须进行改革，以满足清洁生产的现代要求。 1，对周围环境的洁净厂房的建设不仅需要现代企业内部工厂和车间满足GMP的要求，与周围环境的工厂来满足特定的要求，所以在厂房的施工前的环境评估是必要的。 ，本厂建立评估区域是与植物识别的要求符合环保要求。评价的内容主要包括三个方面：一是该地区的空气质量；二是水资源质量评价的情况；此外，三通公路，水和电的供应情况。 评价的认识，提出了施工区周围的大气环境质量状况和周围的新鲜空气的建设要求的空气质量，通过空气过滤净化空气，无污染，粉尘少。 水资源，地表水的评价，对当地情况的了解地下水质量。自来水生产企业使用，但在一些地方没有水，必须采取地下水威尔斯或水，当地的水质情况应确定，为了考虑水处理厂。
路径的评价，工厂周围的地区，水和电的供应情况。 对的冲击影响评估的评估，对环境保护要求的环境更加重要的环境净化厂的建设。评估包括三个方面：空气，水，噪声。 对空气质量的影响评价，有毒有害气体或者粉尘的生产厂的排放，被视为满足当地的标准，但也在风中不能建在城市居住区应远离居民区。 对水资源的生产工厂污染水资源的影响评估不能建立在水资源的上游或水库附近的一个住宅区，如地下水，河流，城市居民。了解和方向的情况下，当地的污水排放标准，处理后。 噪声严重的生产厂必须远离城市居住区。 2.洁净区实现定点监控 洁净区是制药企业生产质量管理的重点管理区域，作为环境和着装高要求的管理区域制约着洁净区生产管理的受控化和可监控化。现有条件下洁净区监管主要依赖于国家法规的强制性、企业管理的体制性和生产员工的自觉性。 一个洁净室一般只能安装一个半球型的摄像头来实现洁净区的监控，但洁净室的操作员行为，设备，生产操作过程等都需要进行监管，单个半球型摄像头无法完成洁净室全
